我国的储气库现状

我国的储气库现状：

我国在大庆曾利用枯竭气藏建造过两座地下储气库。萨尔图 1 号地下储气库于 1969 年由萨零组北块气藏转建而成，最大容量为3800X 104m3,年注气量不到库容的1/2,主要用于萨尔图市区民用气的季节性调峰。在运行十多年后，因储气库与市区扩大后的安全距离问题而被拆除 ;又于 1975 年建成大庆

喇嘛甸地下储气库，该地下储气库是大庆合成氨的原料工程之一，建在喇嘛甸油田气顶部，地面设施的设计注采能力为 40 X 104m3, D95年注气量为2060 X 104m3，不足库容的0.5%，通过近年来的两次扩建，大庆喇嘛甸地下储气库的日储气能力达到 100 X 104m3,年注气能力达到1.5 X l08m3，总库容己

经达到 25.0 X l0 8m3 ，，到目前为止已经安全运行 30年，累计采气 10X l08m3。

我国首次大规模采用储气库调峰是在陕京输气管道工程。为了解决北京市季节用气的不均衡性问题，保证向北京市稳定供气， 1999 年修建了大港油田大张坨地下储气库。大张坨地下储气库采用目前国内最先进的循环注气开采系统，有效工作采气量为 6 X l0 8m 3/a ，特殊时期的最大日调峰能力为

1000X 104m3。大港储气库除了供应北京以外，还有部分天然气供应天津、河北沧州等地。为保证供气安全， 2001

年来，继大张坨地下储气库后又建成了板 876 地下储气库，板中北高点地下储气库。 3 座地下储气库全部为凝析油枯竭气藏储气库，位于地下2200— 2300m处，四周边缘为水，较好的地层

密封性避免了天然气流失。3座地下储气库日调峰能力为 1600X 104m3，最大日调峰能力将达到

2930X 104m3。其中，板876地下储气库年有效工作采气量为 I X l08m3,最大日调峰能力为300 X 104m3,

板中北高点地下储气库年有效工作采气量为 4.3X I08m3。大港3个储气库己经累计注气近 8X I08m3,

而且配套设施完善，能够在 3min 内启动整个应急供应系统，保证了北京的用气需量。

为保证西气东输管道沿线和下游长江三角洲地区用户的正常用气，现在长江三角洲地区选择了江苏省

金坛市的金坛盐矿和安徵省定远币的定远盐矿建设盆穴地下储气库。这两个盐矿地理位置优越，地质条件得天独厚，盐矿储量规模大，含盐品位高，地面淡水资源丰富，盐矿开采己形成一定规模。设计总的调峰气量为8X I08m3,有效储气量为17.4 X I08m3，建成后日注气量为1500X 104m3，日采气量范围4000 X 104m3,完全可以满足长江三角洲地区季节调峰的要求，将于2008年前建成投入使用，2020

年达到建设规模。初设金坛单腔盐穴几何形状为边部不规则的短轴椭球形腔体，盐穴高度为135m （顶、

底部预留密封厚度）,平均直径为55m，储气容积达到25X 104m3。在储气库运行工作压力范围为 5.5〜

16MPa,储层温度为45C的情况下，有效工作气量可以达到 2900X 104m3°确定建库部署23个盐穴（部分利用老溶腔），可形成储备有效的工作气量 6.7 X I08m3o定远盐矿埋藏浅，盐层顶面一般在300〜400m 之间，可建单腔盐穴储气体积 8.54X 104m3o在储气库运行工作压力为 2〜6.3MPa，储层温度为20〜

33'C的情况下，有效工作气量为 400 X 104m3o初设建库部署36个盐穴，形成总储备有效工作气量

43 1.4X 10 m o

为完善陕京二线天然气输配系统，我国拟在华北地区建设一座新的地下储气库。通过前期对华北地区建库库址的筛选评价，认为华北油田任 11 井潜山油藏在建库地理位置、地质条件以及注气提高原油采收率等方面具有一定优势，可以作为目标库址进行深入评价。 2005 年 12 月，中国石油集团公司与俄罗斯天然气公司在北京签署任 11 油藏地下储气库建设可行性研究服务合同。任 11 油藏是华北油田重要的产油区块，具有构造幅度大、裂缝发育、渗透性好、储气量规模大、单井储气产量高等特点。

预计最大有效库容量可达 26.8X l08m3，工作气量10.8X l08m3,日最大调峰能力为1600X 10务3虽然油藏建库周期相对较长，建库投资比较高，但可对底部富集油带钻少量水平井采油，以提高原油采收率，比常规水驱开发提高产油量约 100t。任11油藏地下储气库的建设，将大大增强陕京二线的调峰能力。

为提高西气东输管道和规划中的中国石化塔巴庙—济南长输管道系统的输气能力，确保季节调峰和供

气的安全性，拟在中原地区建设配套地下储气库。对中原油区 20 个气藏的地质特征和开采现状进行了分析，优选出建库条件较好的文 96、卫 11,文23和文 13西 4个气藏作为可供改建储气库的库址。

研究表明，文 96 气藏构造简单，断层、盖层封闭性强，砂体连通性好，储层物性好，单井注采气能力大，可作为首选的储气库库址。卫 11 气藏则为文 96气藏储气库的后续工程，文 23气田、文 13 西气藏可作为建设储气库工程的远期规划。预计文 96气藏储气库的库容为 7.18 X 108m3，工作气量为

3.88X 108m3,文23气田储气库的库容为108.3X IO8m3,工作气量为55X IO8m3,卫11气藏储气库的库容为12.53X

104m3,工作气量为6.26X I08m3,文13西气藏储气库的库容为 7.9X I08m3,工作气量为 3.95X I08m3。

为了配合安平—济南的天然气管道的建设,保证对山东的平稳供气,拟利用胜利油区停产废弃的气层气田建设小型地下储气库。该储气库建设尚处于起步研究阶段, 地质状况复杂。从利于改建、投资小、周期短、具备一定库容规模考虑，永 2I块Es3气藏最适合改建为储气库。但因永 21块完钻井数少，

依据现有资料无法明确目前气水界面位置,从而无法准确确定残余气顶大小和范围,给井位部署带来了一定风险 ;此外,该块边底水活跃,水体补充能量强,注气采气工艺难度较大。因此,永 2I 块 Es3

气藏改建储气库的具体实施尚有待进一步深入研究 :。

根据有关部门的规划, 5年内,成都市将在龙泉洛带建成百个大型地下储气库,初期调节规模预计将达2X IO8m3。另外，重庆也拟建一座地下储气库。据悉，燃气集团已就地下储气库的建设与中石油西南分公司达成合作协议,并与俄罗斯国家天然气公司达成技术合作意向。地下储气库初步选址在北碚区清风山的相国寺气田。一期工程预计于 2007年底完工，储气能力将达到 8X IO8m3。二期工程完成

后，储气能力将达到20X 108m3。根据目前的规划，该地下储气库建成后，将成为全国最大的储气库。

国外的储气现状：

1. 美国地下储气库现状

美国目前拥有的天然气地下储气库数量居世界第一，而且也是发展最早的国家，到 2003 年，共建地下储气库410座，库容量为2277 X l08m3，有效气量为1113 X l08m3,相当于年消费量的20.3%。美国 1916 午在纽约布法罗附近的 ZOAR 枯竭气田利用气层建设储气库， 1954 年在 CALG 的纽约城气田首次利用油田建成储气库， 1958 年在肯塔基首次建成含水层储气库， 1963 年在克罗拉多丹佛附近首次建成废弃矿坑储气库。南加州地下储气库规模最大，储量最多，同时还可出租或代储，是美国地下储气库的权威，代表了美国地下储气的能力与技术水平。到目前为止，在 104座地下储气库中，有 88

座纯气库，含油气库16座，总储量为19.6 X l08m3,是北美规模最大的地下气库。储气压力最低为 275.8kPa,最高为1.5MPa。在美国，大多数天然气地下储气库都是枯竭气（油）藏型，水层型主要分布

在中西部地区，而盐穴气库主要分布于墨西哥湾沿岸的几个州，在东北部、中西部和西南部地区也开发了一些盐穴气库，也利用废弃的矿山做天然气储气库，但尚无用坚硬的岩石洞做储气库的例子，商业性的应用还在试验中。为适应天然气增长的形势，美国将在 2004〜2008年新建26座地下储气库，

扩建47座（盐穴储气库有31座），工作气量将增加98 X l08m3，日采气能力增加4.8 X l08m3。

2. 俄罗斯（苏联）地下储气库现状

苏联地下储气库建设工作起步较晚（1959 年在莫斯科附近修建了肯卢什地下储气库），但发展很快。

1960 年有 4 座地下储气库投产， 1980 年有 29 座， 1990 年已达到 46 座，其中枯竭气（油）藏型孔座，

水层型 13 座，盐穴储气库 1 座，没有废煤矿型储气库。

全俄地下气库总的有效容积为 950X l08m3，商品气的储量为626 X l08m3,冬季最大的日来气量为

5.68 X IO8m3。地下气库采气井有 2500 口，地下气库压气站的额定功率超过 1000MW。2002年初，由

于天气寒冷，俄罗斯的莫斯科等 5座主要城市约 30%的天然气由地下储气库供给。目前俄罗斯天然气工业股份公司（Gazprom）经营着24座地下气库，其中7座建在水层，17座建在枯竭凝析气田。准备建在盐穴的

4 个地下气库项目在处于论证、投资、设计和建设的研究阶段。在天然气出口季节，俄罗斯建造的地下储气库系统可以保证 Gazprom日供气量的20%~22%。目前，Gazprom正在对拟建的伏尔

加格勒和特维尔州，地下储气库进行新的地质勘探和设计前的准备工作，同时为保证从西西伯利亚到中国的新的天然气出口线路的供气安全，在鄂木斯克、托木斯克和新西伯利亚州建设地下气库的间题也在研究中。

根据通过的2005〜2010年俄罗斯地下储气工作规划，到2010〜2011年采气季节计划将地下气库的日

采气量达到7X l08m3的水平。2005〜2010年计划有159X l08m3有效容积，总功率为 534.2MW的15 座压缩机车间并连接的 312 口井投产。2005〜2010年地下储气建设投资是 22X 108元，其中18X 108 元用于地面工程，4 X 108元用于钻生产井。在 2030年前，俄罗斯计划投资 2000 X 108卢布用于发展地下储气系统，其中有700X 108卢布用于改造现有的地下气库。投资总数的一半应在 2010年前用完。

2. 法国地下储气库现状

法国是从1956年开始建造地下储气库的，到1991年底法国燃气公司（GAZ DE FRANCE）投运了 11座地下储气库，总库容为169.14X l08m3，其中9座属于水层储气库，总库容为 158.76 X l08m3, 9座水层

储气库中最大的一座是 1968年投运的Chemery储气库，库容为69.25X l08m3，储层深1120m，有效

工作气容量为32.8 X l08m3,回采率为47.36%。截止2005年，法国共建地下含水层和盐穴储气库约 15

座，储备量超过100X l08m3，可满足法国全年消费的 25%，同时可以向邻国瑞士供气。

合集下载

我国盐穴资源现状与储油气库建设研究

石油的应用范围极广，在人们的生产、生活中发挥了重要的作用。其作为不可再生地重要资源，一旦开采完毕，便永久消失了。因此，如何增加石油的战略储备成了能源专家研究的重要课题。经过多年努力研究及实践经验，盐穴作为石油的战略储备已经成了国内外普遍接受的观念。本文就是从我国盐穴资源现状作为研究的起点，探讨储油气库建设未来的发展方向。

标签：盐穴；储油气库；研究

1 我国盐穴资源现状

在盐穴储油气库的选址方面一般不是盲目进行的，而是具有一定的规律性。目前，我国的盐穴储油气库选址主要集中在经济发达的中东部地区，在这里，平均溶腔量约为500×104m?每年。要实现建设盐穴储备库建库目标就需要利用这些丰富的盐穴资源。目前，在东部和长江沿线地带也分布了主要的输油管道，这些条件都决定了该地区是我国的石油储备库建设选址之地。

2 盐穴石油地下储备库的目标地区特征概述

2.1 江苏省盐穴

（1）淮安盐穴。淮安地区盐矿分布主要分布在两个地区即淮安盐盆和洪泽盐盆，这两个盆地的储盐丰富，总面积达到了330平方公里。该地区盐穴无论是盐层埋藏深度和厚度都达到了较高的水平，其中深度为1300～2200米，厚度为100～150米。淮安地区盐穴的特点是新造盐腔具有非常快的发展速度，不仅如此，其还具有超强的卤水处理能力，因此在未来的发展中可加快扩大盐穴的储油库规模。

淮安地区盐矿分布之所以形成这样的特点，是由该地区发展方向和发展工业决定的。淮安地区为了更方便、更快捷地进行海边晒盐、盐碱化工等工作，建设了两条卤水输送管线，这两条输送线分别为盐城、连云港线，大力解决了卤水输送的问题，合计可输送卤水的数量高达1000万立方米/年；淮安地区的盐化工是其重点发展工业之一，盐化工企业数量众多且具备超强的生产能力，合计年产精制盐、明粉、纯碱的数量分别为550万吨、300万吨和220万吨。

（2）金坛盐穴。江苏金坛盐穴位于金坛市西北部，盐矿面积广大，数量高达60平方公里。盐层的埋藏深度落差比较大，起点为750，最深处可到1300米，厚度为160～220米。随着盐穴储气库建设技术的成熟，再加上长达10多年的建设，该地区盐穴建设大规模盐穴储油库的条件已经基本成熟。这个地区的盐穴具有与众不同的优势如盐矿埋藏深度合适，具备上佳的盐矿品质，夹层少，具备良好的可塑性和密封性。

浅谈国内地下储气库的发展现状与趋势

龙源期刊网

浅谈国内地下储气库的发展现状与趋势

作者：靳建市黄鹏李丽

来源：《城市建设理论研究》2013年第34期

摘要：随着我国天然气工业的发展和对能源需求的日益增长，油气消费安全将直接影响中国经济的发展，油气地下储备将在中国的油气消费领域发挥重要的作用。储备需求将会极大推动建库技术的发展，而建库技术的发展反过来又会促进中国油气地下储备库的建设。地下储气库作为城市调峰的主要手段之一，受到越来越多的重视。

关键词：地下储气库；作用；现状；发展趋势

中图分类号： P618 文献标识码： A

一、前言

地下储气库是将长输管道输送来的商品天然气重新注入地下空间而形成的一种人工气田或气藏。与地面球罐等方式相比，地下储气库具有经济合理，储存量大，机动性强，调峰范围广，安全系数大等优点。它发挥着协调供求关系与调峰，实施战略储备，提高输气效率，降低输气成本，提供应急服务等作用。

二、地下储气库的作用

1、解决供求关系与调峰问题

根据天然气市场需求量与管道供应量的关系来协调天然气的供求关系，以缓解因各类用户对天然气需求量的不同和负荷变化而带来的供气不均衡性。

2、降低输气成本，提高经济效益

地下储气库可使天然气生产系统的操作和输气管网的运行不受天然气消费不均衡性的影响。利用储气设施实现均衡生产和输气，可以提高管网的利用系数和输气效率，降低输气成本，提高经济效益。

3、用于战略储备

当供气中断时地下储气库可作为补充气源，抽取天然气，保证供气的连续性和提高供气的可靠性。

4、利用时间差实现利润增长龙源期刊网

利用储气库从天然气季节性或月差价中获取可观的利润。在天然气低价时储气不售以增加储气量,待用气高峰价格上涨时售出。

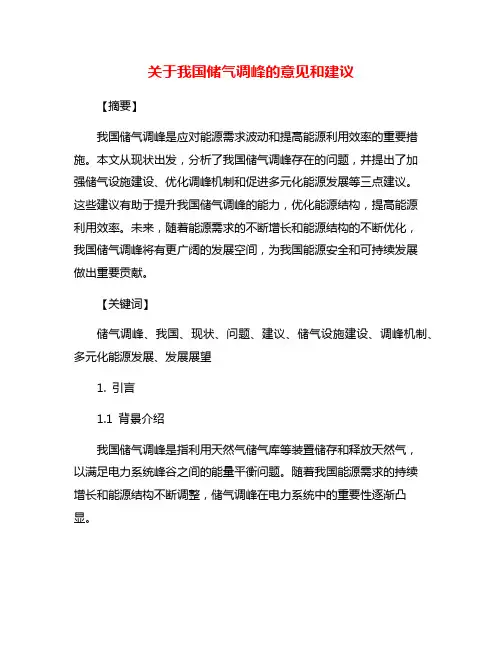

关于我国储气调峰的意见和建议

【摘要】

我国储气调峰是应对能源需求波动和提高能源利用效率的重要措施。本文从现状出发，分析了我国储气调峰存在的问题，并提出了加强储气设施建设、优化调峰机制和促进多元化能源发展等三点建议。这些建议有助于提升我国储气调峰的能力，优化能源结构，提高能源利用效率。未来，随着能源需求的不断增长和能源结构的不断优化，我国储气调峰将有更广阔的发展空间，为我国能源安全和可持续发展做出重要贡献。

【关键词】

储气调峰、我国、现状、问题、建议、储气设施建设、调峰机制、多元化能源发展、发展展望

1. 引言

1.1 背景介绍

我国储气调峰是指利用天然气储气库等装置储存和释放天然气，以满足电力系统峰谷之间的能量平衡问题。随着我国能源需求的持续增长和能源结构不断调整，储气调峰在电力系统中的重要性逐渐凸显。目前，我国储气调峰领域存在着一些问题，包括储气设施建设滞后、调峰机制不够完善、能源发展仍然单一等方面。加强我国储气调峰工作，提高调峰能力，具有重要的现实意义和发展价值。

为此，我们需要从加强储气设施建设、优化调峰机制、促进多元化能源发展等方面出发，提出相应的建议和措施。通过不断完善和发展储气调峰技术，促进我国能源结构的多元化，实现能源供应的可持续发展和稳定。

2. 正文

2.1 我国储气调峰的现状

储气调峰是指通过储气设施将电力系统中的电能转化为气能存储起来，在能源需求高峰时释放出来，以满足电力系统的尖峰需求。我国储气调峰在近年来得到了迅速发展，已经建成了一定规模的储气设施，包括地下储气库和气体储罐等。储气调峰技术在我国电力系统中发挥了重要作用，提高了电力系统的稳定性和可靠性。

我国储气调峰仍然存在一些问题。储气设施建设规模有限，无法完全满足电力系统的需求。目前储气调峰机制尚不够完善，存在调峰效率低下的情况。我国能源结构仍然过于依赖传统的化石能源，储气调峰的多元化发展仍然面临一定的挑战。

液化天然气的储存与运输技术现状分析

摘要：近年来，由于科技与经济的发展，中国民众的生存条件也逐渐改善，对天然气的需求量也逐渐增大。因此，尽管现阶段中国的液化天然气储运工程技术已较为成熟，但从长远发展和可持续性的角度考量，中国液化天然气储运工程的安全问题还应受到高度关注。由于天然气的易燃易爆性，在储运过程中经常发生危险事故。为此，本文对液化天然气的储存与运输方式进行了分析探讨，并提出了一些改进措施，仅供参考。

关键词：液化天然气；储存；运输

引言：众所周知，液化天然气无论储藏或者运输均十分麻烦，这也就对中国国内的许多液化天然气生产企业提出了巨大的考验，目前世界上比较常用的储运方式主要有储气库、金属罐以及储气罐等，常见的储存技术也包括了槽车运送、船舶输送、管道运输、罐箱输送等。因此，公司要针对自身液化天然气储运情况需要选用适当的储存方法，最终实现最优的储运效率。

一、液化天然气的储存技术

（一）储气库

一般包括采用地上储气库和地下储气库两种形态。地下储气库在降低成本和环保等方面均具有绝对优势。不过，因为液化天然气对贮存环境的规定和标准都比较严苛，包括在贮存期间的最高温度为-161.5℃等，且储罐通常由围岩建造，处在长时间的低温环境下，围岩也会出现不同程度的分解，并由此造成了液化天然气的大量泄露，这就给中国液化气储运公司带来了巨大的损失。

（二）储气罐

在材料制作方面，因为地下储气罐与地上储气罐内部的构造、保温基本上相同，在世界上较为普遍的储气罐内部材料大多为不锈钢、铝合金板材等，而用作防水及保温层厚度的内部材料则大多为聚氨酯泡沫、珍珠岩等，气罐外表面则一般使用水泥。就储存性质而言，地下储气罐显示了稳定性好、防震性能好、占地少、耐久性好的特征。

（三）金属储罐

金属罐也是一种比较常见的液化天然气储存方式，根据生产的不同，还可以进一步分为混凝土金属储气罐和薄膜金属储气罐。混凝土金属罐更适用于液化天然气储量大的情况，薄膜金属罐则适用于储量小的液化天然气。目前，中国最大的金属天然气储气罐位于江苏。另外，在韩国也建成了最大的储存容量达27×104立方米的金属液化天然气罐。此外，日本也是液化天然气储气罐数量最大的国家，占全球液化天然气储气罐的一半以上。

浅谈板南储气库现状

随着人类科技的快速发展，绿色能源已经开始取代传统能源，其中天然气是最常见的绿色能源之一。天然气和石油一样，是保障国民经济稳定发展，人民生活水平不断提高、环境条件得到改善的重要资源。西方发达国家建设储气库来保障天然气的安全、平稳供给已经有近百年的历史，而在中国，地下储气库的建设才刚刚起步。

标签：储气库平稳运行控制系统

一、建设地下储气库的意义

为了保障京、津、冀、鲁、晋，尤其是京、津地区的天然气供给，其安全问题是首要前提，天然气相对来说不够稳定，易发生火灾、爆炸，因此如何供气显得至关重要。地下储气库因为有着巨大的储气能力，是长输管道发生意外情况下可以紧急供气的主要手段，是确保安全供气的有力保障。

通过陕京二线及永清分输站可将陕京线、陕京二线、大港储气库群、华北油田储气库群及其配套管线相互联通，可实现多储气库的统一管理、统一调度，互相补充，使整个天然气输配系统运行更加安全、可靠、灵活，充分发挥整个输气系统的能力。

二、建设储气库的作用

一是在冬季用气高峰时保障天然气的足量供应；二是在长输管道出现意外情况下，发挥应急供气作用；三是进行天然气的战略储备。

三、地下储气库的职能

地下储气库是解决天然气平稳生产和用户需求波动矛盾的一个重要途径，是用气稳定与发展的重要配套设施；同时可使气源和输气系统的运行不受供气负荷波动的影响，直接关系到能否根据季节调峰需求有效的利用管输天然气，提高管道输气效率。

四、板南储气库现状

大港油田板南储气库共包括板G1、白6和白8三座断块，总库容10.13×108m3，基础垫气量2.13×108m3，附加垫气量3.73×108m3，总垫气量5.86×108m3，工作气量4.27×108m3。

板南地下储气库所辖的板G1、白6、白8断块均属于大港油田采油四厂管辖范围，三座断块地下构造均位于大港区以东、独流减河以北、沿海高速以西、大港区上高公路以南，该地区东西全长约8km、南北全长约7km，地貌主要为盐

国内油气储运业现状及发展趋势浅析

国内油气储运业现状　

１．油气储运业现状　；ｒｈ气储运分为油气储存和；ｒｈ气　

运输两部分，油气储存方式主要有地　表压力容器、海上储罐和地下岩洞储　

库：油气运输有公路、水路、铁路、航　

空和管线５种运输方式。由于公路运　

输费用高，只适用于少量油气的短途　运输　水路运输比较经济，加上我国　

拥有较长的海岸线和内河航道，油气　

的水路运输占有一定的比例；铁路运　输目前是我国成品油输送的重要方　

式之一；航空运输运费高昂，除了极　

特殊情况外，一般不会采用航空运　

输；管线运输是这几种方式里面最经　济、最安全、效率最高的一种，而且还　

具有输送连续、密闭、损耗小等优点，　

也是目前我国油气运输的主要方式。　经过５０多年的发展，我国国内已　

建油气管道的总长度约６万ｋｍ，其　

中原　ｒｈ管道１．７万ｋｍ，成品油管道　１．２万ｋｍ，天然气管道３．１万ｋｍ。原　

油管道形成了以长江三角洲、珠江三　角洲、环渤海、沿长江、东北及西北地　

区为主的原油加工基地的布局，东　

北、华北、华东和中南地区初步形成　

了东部输油管网，西北各油田内部管　网相对完善，外输管道初具规模。成　

品油管道近年来得到了较大的发展，　及发展趋势浅析　

管输比例逐年增加，目前已在西北、　西南和珠三角地区建成了骨干输油　

管道　但尚未形成区域性的成品油管　

道供应网络。天然气管道随着西气东　输、川气东输、陕京二线、冀宁线等大　

型管道系统的建设得到极大的发展，　

就全国而言，川渝、华北及长三角地　区已形成了比较完善的区域性管网，　

中南地区、珠三角地区也基本形成了　

区域管网主体框架。　随着我国油气管道建设的快速　

发展，我国油气储存能力和规模也得　

到了相应发展，国家石油战略储备第　

一期项目已选定在大连、黄岛、镇海　

和舟山４个地区建立储备基地，４个　

基地的总储备能力约为１４００万吨。　

第二批石油储备基地已经开始筹　建，计划储备能力为２８００万吨。随　

着ＬＰＧ的大量进口，我国已在东南　

沿海建成ＬＰＧ地下岩洞储备库，单　库储量已超过２０万ｍ３。而在天然气　

浅谈板南储气库现状 2

龙源期刊网

浅谈板南储气库现状

作者：杨宇

来源：《中文信息》2014年第09期

摘要：随着人类科技的快速发展，绿色能源已经开始取代传统能源，其中天然气是最常见的绿色能源之一。天然气和石油一样，是保障国民经济稳定发展，人民生活水平不断提高、环境条件得到改善的重要资源。西方发达国家建设储气库来保障天然气的安全、平稳供给已经有近百年的历史，而在中国，地下储气库的建设才刚刚起步。

关键词：储气库平稳运行控制系统

中图分类号：TE972.2 文献标识码：A 文章编号：1003-9082（2014）09-0326-01

一、建设地下储气库的意义

二、建设储气库的作用

一是在冬季用气高峰时保障天然气的足量供应；二是在长输管道出现意外情况下，发挥应急供气作用；三是进行天然气的战略储备。

三、地下储气库的职能

四、板南储气库现状

大港油田板南储气库共包括板G1、白6和白8三座断块，总库容10.13×108m3，基础垫气量2.13×108m3，附加垫气量3.73×108m3，总垫气量5.86×108m3，工作气量4.27×108m3。龙源期刊网

盐穴储气库调研报告

目录一、引言 ................................................................................................................................ 2 二、国内盐穴储气库现状 ................................................................................................ 2 三、盐穴储气库盐岩岩性特征 ....................................................................................... 3 四、盐穴储气库工艺方法 ................................................................................................ 4 4.1.1老腔改建储气库成套技术 .................................................................... 4

4.1.2建腔工艺技术 ........................................................................................ 4

4.1.3溶腔技术 ................................................................................................ 5

4.1.4腔体气密封检测 .................................................................................... 6

国内地下储气库发展现状与技术瓶颈探讨

煤气与热力　ＧＡＳ＆ＨＥＡＴ　Ｖｏ１．３４　Ｎｏ．２　Ｆｅｂ．２０１４　：库发展现状与技术瓶颈探讨　光川　，　田　源　，　蒲宏斌　程学院，四川成都６１０５００；２．中国石油４￣－Ｙ－股份有限公司　天然气分公司，北京１００１２０）　地下储气库的发展现状，分析在建库资源考察、建库核心技术、储气　方面的技术瓶颈问题，提出了建议。　己然气储存；技术瓶颈　：献标志码：Ｂ　文章编号：１０００—４４１６（２０１４）０２—０Ｂ０１—０６　

ｊＪｌｌ成都人，副教　亏教学工作。　量与消费需求　然气事业的迅　，夏季低峰用气　在某些天然气　：设施是平衡供　勺固有矛盾的关　罐储存、输气管　最后一个压气　然气液化储存、　天然气固态储存、地下储气库储存等。地面储气罐　储存常用于调节城市小时用气不均衡。储罐建造技　术简单，但其容量小，储配站占地面积较大，经济效　益差。输气管道末段储存能灵活调节气量，可操作　性强，用于调节小时用气不均衡。但是管道末段储　气量小，调节气量范围较窄。天然气液化储存的储　气量大，但其局限性在于ＬＮＧ多采用海上运输方　式，并且大型的ＬＮＧ接收站都建在沿海地区，因此　这种天然气储存技术更加适用于利用船舶运输天然　气的沿海地区而非内陆地区。天然气固态储存是指　甲烷和水在一定的温度、压力条件下，转变成一种结　晶状笼形化合物　Ｊ，即天然气水合物（Ｎａｔｕｒａｌ　Ｇａｓ　Ｈｙｄｒａｔｅ），以实现天然气的高密度储存。据现有资　料，０℃时，甲烷水合物的形成压力一般为２．７８　ＭＰａ　左右。随着温度升高，其形成压力也相应提高。制　备出相对稳定的水合物后，一般在一２０　左右、常　压条件下储存在钢制储罐中。１　ｎｌ　的水合物可含　有１５０～１７０　Ｉｎ。的天然气（折合成标准状态）。天然　气中各种烷烃的组成不同，影响天然气水合物形成　的温度及压力条件。如Ｇｕｄｍｕｎｓｓｏｎ通过实验发　现　，天然气中加入５％的乙烷和２％的丙烷（均为　气体体积分数）可以降低平衡压力。因此，他认为　天然气在０～２０　ｏＣ、２～６　ＭＰａ的条件下，能制备天　然气水合物。分解天然气水合物时，将储罐中的水　・Ｂ　０１・

国内外盐穴储气库发展概况及趋势

第52卷中国井矿盐

Vol.52 CHINA WELL AND ROCK SALT

国内外盐穴储气库发展概况及趋势

张博，

吕柏霖,

吴宇航，

崔丽华,

周帅奇

(中国石油华北油田公司勘探开发研究院，河北任丘062552)

摘要:盐穴储气库采用溶盐采矿的方式在地下盐层中建造腔体储存天然气，因运行方式的特殊使其具有工作

气比例高、日注采量大以及可回收全部垫底气的特点。盐穴储气库与天然气运输线路配合可以进行季节调峰、应急

调峰，同时可以满足贸易需求。截至2020

年初，世界范围内共有14

个国家投入运行108

座盐穴储气库，工作气量

323

亿立方米。文章主要分析了欧洲及美国盐穴储气库建设及技术现状，同时归纳总结了我国盐穴建库现状及特色

技术,中外结合为我国盐穴储气库发展提供借鉴作用。

关键词:

盐穴储气库;建设现状;工作气量;发展趋势

中图分类号:TS32

文献标识码:A

文章编号：

1001-0335(2021)01-0021-04

Development and Trend of Salt-Cavern Gas Storage in Domestic and Abroad

Zhang Bo, Lv Bolin, Wu Yuhang, Cui Lihua, Zhou Shuaiqi

(Exploration and Development Research Institute ofPetroChina Huabei Oilfield Company, Renqiu, Hebei, 062552)

Abstract: A cavity is built to storage the natural gas in the underground salt horizon by a soluble salt mining way in the salt

cavern gas storage, which has the characteristics of the high proportion of working gas, large amount of daily injection and production
