红外对射方案讲解学习
楚都鑫城小区 防盗报警系统项目
设 计 方 案
2013年9月 襄阳市新五中红外防盗报警系统 一．社会意义 当前，随着经济的发展，一个个小区的建设，人们对小区安全防范越来越重视，采取了许多措施来保护小区的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为小区设在闹市区，小区四周白天或夜间活动人员较多，犯罪分子很容易有机会从围墙进入小区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理小区的财产安全不受任何侵害，最安全有效的方法是在小区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性高等优点广泛被各小区装配。
二、设计原则 本方案设计以“智能、先进、安全、实用、可靠”为原则，确保系统能百分百满足小区的安保需要和管理需要： 1、系统设计应在技术上达到先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。 2、设计选型方面应同时遵循：集成化原则，应选择高度集成的设备，便于控制、管理和维护；模块化原则，应在软、硬件上都采用商业化、通用化、模块化结构的设备，使系统具有较强的扩展能力；可靠性原则，所选设备应具备抵御环境影响的能力，工作稳定可靠，并能适应室内、外昼夜全天候工作。 3、高性能价格比：在确保系统先进性、安全性、可靠性的同时，应该充分考虑原有系统设备的合理利用，以合理节约成本。
三、设计依据 本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括： 3.1安全防范工程程序与要求 GA/T75-94 3.2安全防范系统通用图形符号 GA/T74-94 3.3安全防范工程费用概预算编制办法 GA/70-94 3.4电子设备安装工程费用定额 HYD41-01-1999 3.5风险等级和防护级别的规定 GA/T38-92 3.6民用建筑闭路监视电视系统工程技术规范 GB50198-94 3.7防盗报警控制器通用技术条件 GB12663-90 3.8民用建筑电气设计规范 JGJ/T16-92 3.9中国电气装置安装工程施工及验收规范 GBJ232-82 3.10建筑与建筑群综合布线系统工程设计规范 CECS 72.95 3.11系统接地的形式及安全技术要求 GB14050-93
四、需求分析 1、客户防范要求: 1) 小区周界的安全防范； 2) 非法攀爬周界围墙立即报警； 3) 报警方式：警笛及电话报警； 2、环境及需求分析 小区处在闹市区地带，人流量大，所处环境治安比较复杂，存在比较大的失窃隐患。 小区围墙长度大概600米左右，呈不规则状态分布。围墙为实墙，暂没任何防范措施，不法分子可轻易翻爬进入小区。 根据小区环境及建设方要求，整个小区后面周界均需进行防范。 由于围墙为实体墙，所以可采用三光束红外对射作为前端探测设备，直接安装于围墙顶部，不法分子一旦攀爬围墙，则会触发红外线报警。 五、系统设计 （一）设计要求 由于所需防范的周界较长，为了最大限度确保系统的稳定、可靠和方便日后的维护、扩展，本方案采用总线制系统配置。系统设计功能需达到如下要求： (1) 周界需全面设防，无盲区和死角； (2) 探测器抗不良天气环境干扰能力强； (3) 防区划分适于报警时准确定位； (4) 接警中心具备警笛/警灯提示； (5) 报警中心可控制前端设备状态的恢复； (6) 具系统故障包括线路、设备损坏自动检测并报警提示功能； (7) 报警状态、报警记录及查询。 （二）设计方案 本系统设计在围墙上方安装红外对射探测器，组成封闭式不留死角的防非法跨赿的隐形警戒网。一旦有人非法闯入，遮断红外光束，就可立即将警情传送到智能化管理中心,中心将在键盘上显示出翻越区域（位置），以利于保安人员及时准确地赶赴案发地。 为了增加可靠性，防止误报，本方案采用双光束或三光束的红外对射，有效避免了由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻赿围墙行为立即报警。为了便于定位及响应报警，将需要安装红外对射的围墙分成若干段，每段为由一对或若干对红外探测器构成一个独立防区，每个防区一旦有某对红外对射光束被遮断，系统就会立即报警，并可以在键盘上显示出报警位置。 由上可见，周界防越报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。
（1）前端：红外对射探测器 对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域 如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警 如果有飞禽（如小鸟、鸽子）飞过被保护区域 由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。 对射探测器选用艾礼富三光束对射红外探头，能在室外恶劣的环境下正常工作，可有效地降低误报率。 （2）传输 为节省布线成本和方便系统日后的维护与扩展，系统布线采用总线方式，每个防区使用一个单防区地址模块，通过防区地址模块将所有的周界主动红外对射探测器并接在一条总线上，报警信号由总线传送到系统终端平台，通过系统终端进行报警处理并启动键盘显示报警的准确位置。 （3）中心（终端系统） 本系统中心采用总线制多功能报警控制系统。该系统功能强大，性能稳定，设有两路RS-485总线，一路CAN总线，支持128个报警模块，系统支持总线距离超过2KM，通过中继器支持距离更远。设有128路联动输出，全中文键盘，操作编程简便。可存储128个报警事件记录供查询，最多可接四个控制键盘，是多防区、远线路防盗报警系统中心的首选设备 （三）系统特点 （1）低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更具有高稳定性和误报率极低的特点，对室外环境工作表现出极强适应性。 （2）稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。 （3）反应迅速接警时间极短，报警控制器检测到报警信号后，在0.5s内即可将报警信息上报至控制中心。 （4）系统安装运行、维护成本低，使用寿命长 六、系统图例 （1）系统拓扑图 （2）系统点位图 见附图CAD
七、主要设备明细 1、艾礼富三光束室外250米红外对射
产品概述：中国主动红外对射领跑者！艾礼富红外对射具有智能数字化光束编码识别技术，可组成真正的红外墙；超级光学镀膜技术；智能环境校正识别电路设计等. ◆艾礼富纯正数码对射与其他防盗系统良好兼容，如：艾礼富、HONEYWELL公司（即原装CK、安定宝）BOSCH公司、通用公司等国际大品牌、以及市面常见防盗报警主机。 ◆纯正数码DSP芯片控制电路，通过DSP芯片编程发射与接收，大功率红外发接收对管，低功耗数字变频处理技术、减少误报、杜绝漏报，真正对抗红外智能入侵 ◆采用开关电源供电方式，无DC降压问题，供电电压值在DC13.8V-DC24V之间，便于集中供电 ◆全密封防雨（雾）、防尘（虫）等的全天候一体化结构设计使其能在恶劣的环境中正常工作 ◆抗强光达50，000LUX，内置自动调节强光过滤系统，抗阳光直射性能良好，完全抗击日光灯、强光或汽车灯干扰 ◆当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路） ◆射束遮断周期可调使其更加灵活适应性更强 ◆水平/垂直光学角度调整方便、内置光学瞄准镜、LED信号指示灯，易于校准、调试，大大提高施工效率 ◆防雷击电路设计 ◆带防雨罩设计 ◆C型继电器输出 ◆正宗艾礼富品牌出品，品质保证
2、红外报警主机艾礼富AL-1680 型号 ABE-250 室外警戒距离 250m 室内警戒距离 750m 光束数 3束 探测方式 3光束遮断检知式 光源 红外LED 感应速度 50-700msec 报警输出 开关量（常开／常闭） 电源、电压 DC12-24V 消耗电流 25mA max 使用温度范围 -25℃-55℃ 防拆输出 IB接点输出，DC26V/0.5A max 光轴调整角度（水平） 180°(±90°) 光轴调整角度（垂直） 20°(±10°) 接露、霜对策 超声波机构 其他附加机能 光束指示、地址编码设置、报警响应时间设置 材质 铝材、PC工程塑料 重量 2168g(受光器 + 投光器各1个) 产品概述：礼富小型总线主机。最大支持16个防区，主机、键盘分离；中文液晶显示；通过总线可连接多种总线终端报警设备，有两组独立的RS485总线通讯接口，最多可连接16个单防区扩展模块、控制16个防区。
◆支持8个从键盘同步报警和显示 ◆可带16个防区扩展模块或扩展16个防区 ◆主机及每个从键盘均有报警输出 ◆支持9个用户密码，包括1个主密码、8个用户码 ◆以总线连接所有探测设备和键盘，接线方便 ◆主机和从键盘均为全中文液晶显示 ◆可通过从键盘进行信息发布、报警 ◆可配接AL-7480-1A、AL-7480-2A、AL-7480-1C、AL-7450等防区扩展模块 ◆支持16路报警指示灯输出，实现电子地图 ◆支持16路联动继电器输出，联动视频监控、灯光、手动开锁等 ◆可通过主键盘或从键盘所配的遥控器实现布防、留守布防、撤防等操作
产品型号 AL-1680 通讯距离 1200米 防区扩展模块 16个 分区管理 最多16个分区管理 键盘 1个主键盘 键盘显示 中文液晶键盘支持1个从键盘同步报警和显示 布防方式 所有防区布防、单个或部分分区布防、单个防区布防 联动输出 最多16路联动输出 防拆装置 自带防拆开关 报警输出 DC12V 1A 输入电压 DC11-30V 工作电流 静态300mA，报警850 mA 工作温度 -10℃～+50℃ 工作湿度 0～85RH 尺寸 264 x 217 x 46mm 重量 3500g
红外对射的工作原理
红外对射的工作原理
红外对射的工作原理是通过将发射器和接收器放置在一定的距离上，并使它们互相对准，发射器会发射红外光束，而接收器会接收这些光束。
当有物体或障碍物进入发射器和接收器之间的光束路径时，物体会阻挡或散射部分光束。
具体工作原理如下：
1. 发射器发射红外光束：发射器中的红外发射二极管会通过电流激活，在工作频率下发射可见的红外光束。
2. 光束传播：发射器发出的红外光束会沿着预定的路径传播，该路径是由发射器和接收器之间的距离确定的。
3. 物体或障碍物的干扰：当有物体或障碍物进入红外光束的路径时，它会阻挡或散射一部分光束。
4. 光束到达接收器：经过干扰后的光束会到达接收器的红外接收二极管。
5. 接收器接收光束：接收器中的红外接收二极管会感测到接收到的光束并转换成相应的电信号。
6. 信号处理：接收器将电信号转换成数字信号，并通过信号处理电路对信号进
行处理。
7. 判断障碍物存在：根据处理后的信号判断是否有物体或障碍物进入红外光束路径。
如果接收器接收不到发射器发出的光束，或者接收到的信号强度低于预设阈值，则判定为有障碍物存在。
红外对射是一种常见的感应器件，常用于安防系统、门禁系统和自动门等领域，其工作原理简单而可靠，能够有效检测物体的存在与否。
红外对射原理
红外线对射传感器如图2-5为红外线对射传感器功能演示图图2-5 红外线对射传感器功能演示图(1)红外线对射传感器工作原理红外线对射传感器包括红外线脉冲发射器和红外线脉冲接收﹑解码器并将发射头和接收头装配在一个金属机座上。
如图2-6所示为红外线对射传感器发射电路。
发射器电路是由具有4个2输入的与非门CD4011组成的多谐振荡器，其振荡频率取决于W1﹑C1,图5所示参数对应的频率为1～15KHz,三极管驱动后发出红外光脉冲信号。
1231C1ACD4011564IC1BCD40118910IC1CCD4011121311IC1DCD4011R1 10K9013C10.01uFW122KW21KFS 图2-6 红外线对射传感器发射器电路如图2-7所示为红外线对射传感器接收电路。
接收器电路包括红外光－电转换探头﹑放大器﹑译码器及功率开关控制元件等组成。
红外接收管JS须与发射管FS配对使用，当红外接收管JS接收到因人体阻挡而反射回的红外脉冲信号后，并经IC2放大器后加至IC3译码器。
IC3译码器是采用锁相环音频译码集成电路LM567，它要求输入信号不小于25mv ，当调节W1使其接收器中心频率与发射器的高频频率步调一致时，LM567的输出端⑧脚将产生一低电平跃变信号。
LM567的中心频率为04711.1f R C ﹙2-1﹚如图2-7所示参数对应的频率约为1～12KHz 。
当红外线对射传感器检测到有入侵信号时，发射器接收到人体阻挡而反射回的红外脉冲信号然后经信号放大后LM567的输出端⑧脚将产生一低电平跃变信号，此时报警电路立即响起语音报警声。
图2-7 红外线对射传感器接收电路(2) 红外线对射传感器的滤波环节由于红外线对射传感器一般都工作在室外，为了防止室外自然光或太阳光、汽车灯光的干扰，或防止入侵者以红外光源干扰，每个生产厂家对自己的红外发射源都会加以调制，以不同的调制频率工作，同时在接收端加以解调，只接收该频率段的红外光源，从而防止干扰和恶意入侵。
周界报警红外对射施工方案
周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。
红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。
本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。
2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。
安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。
3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。
使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。
3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。
使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。
确保连接稳固可靠，以保证系统的正常工作。
3.4 调试系统完成布线后，需要对系统进行调试。
通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。
同时，对系统进行全面的测试，确保各部分正常工作。
3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。
设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。
4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。
- 准确选择安装位置，确保能够最大限度地监测到入侵行为。
- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。
- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。

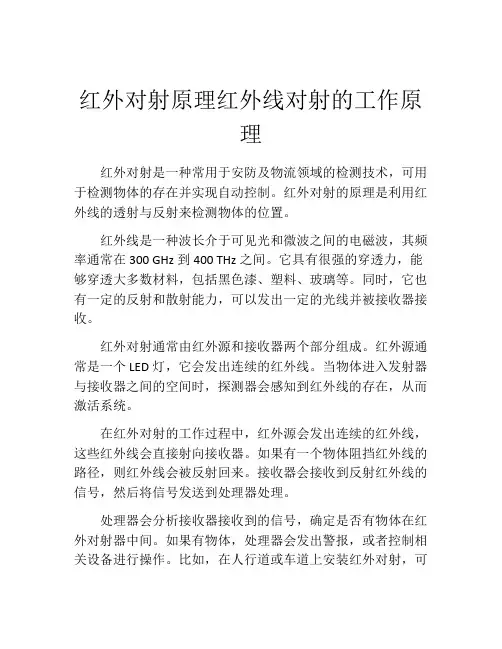

红外对射原理红外线对射的工作原理
红外对射原理红外线对射的工作原理红外对射是一种常用于安防及物流领域的检测技术，可用于检测物体的存在并实现自动控制。
红外对射的原理是利用红外线的透射与反射来检测物体的位置。
红外线是一种波长介于可见光和微波之间的电磁波，其频率通常在300 GHz到400 THz之间。
它具有很强的穿透力，能够穿透大多数材料，包括黑色漆、塑料、玻璃等。
同时，它也有一定的反射和散射能力，可以发出一定的光线并被接收器接收。
红外对射通常由红外源和接收器两个部分组成。
红外源通常是一个LED灯，它会发出连续的红外线。
当物体进入发射器与接收器之间的空间时，探测器会感知到红外线的存在，从而激活系统。
在红外对射的工作过程中，红外源会发出连续的红外线，这些红外线会直接射向接收器。
如果有一个物体阻挡红外线的路径，则红外线会被反射回来。
接收器会接收到反射红外线的信号，然后将信号发送到处理器处理。
处理器会分析接收器接收到的信号，确定是否有物体在红外对射器中间。
如果有物体，处理器会发出警报，或者控制相关设备进行操作。
比如，在人行道或车道上安装红外对射，可以检测行人或车辆是否经过，从而控制灯光或交通信号的开关。
红外对射具有很多优点，比如响应速度快、灵敏度高、不受环境干扰。
常见的红外对射有单一光束对射、双光束对射和多光束对射等不同类型。
单一光束对射通常用于近距离检测，而双光束对射则用于长距离检测。
多光束对射则能够检测物体在多个方向的移动。
然而，红外对射也存在一些缺点。
首先，红外对射只能检测到在红外线路径上的物体，不能检测到侧面或背面的物体。
其次，当光线遇到大量水分、烟雾或灰尘时会有很大的衰减，从而影响检测的准确性。
总的来说，红外对射作为一种常用的检测手段，具有很高的实用性和灵活性。
在实际应用中，需要考虑各种环境因素，合理选择不同类型的红外对射，从而保证其检测的准确性和可靠性。
红外对射工作原理
红外对射工作原理
红外对射是一种常见的光电探测技术，主要应用于安防系统中，能够检测到空间中的物体或人体的移动。
红外对射的工作原理是利用红外线发射器和接收器之间的相互感应。
发射器发射出红外线，接收器则接收并解读红外线的信号。
当有物体穿过红外线的路径，会遮挡住红外线的传播，从而改变接收器接收到的红外线的强度，进而产生对应的探测信号。
红外对射通常由一对发射器和接收器组成，它们被安装在需要监测的区域两侧，并且成对放置。
发射器发射出连续的红外光束，由于光的直线传播特性，红外光束会在空间中形成一条看不见的光线。
接收器则通过光敏电阻或其他光敏元件感受到红外光束。
当物体穿过红外光束时，会对光线的传播产生遮挡，导致接收器接收到的光强度发生变化。
接收器将这一变化转化为电信号，然后通过电路处理后输出相应的信号。
在安防系统中，这一信号通常被用来触发警报、录像等相应的操作。
红外对射的工作原理可以较快地检测到物体的靠近或远离，具有较高的灵敏度和可靠性。
然而，它也存在一些局限性，比如容易受到环境光的影响以及无法区分具体是什么物体穿过红外线。
因此，在实际应用中，还需结合其他技术和设备来提高安防系统的准确性。
红外对射报警施工方案(精)
周界防盗报警系统安装综述：一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。
2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。
2二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。
4）所敷设的线缆两端必须做好标记。
5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。
4三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。
其他有关要求见产品说明书。
4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
红外对射系统方案
红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485总线方式。
利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。
每条485总线长度可达1.2KM，全中文的显示和操作界面。
所有操作都在全中文的环境下实现，非常方便。
即使第一次使用的用户也能灵活使用。
减少总线负载。
每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。
键盘远程控制操作：键盘的最长安装距离为1.2KM。
一台主机最多可连接4个中文键盘，并实现多路分控。
电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。
强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。
二．系统设计1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。
当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。
2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。
三光红外对射接线与调试方法
三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。
它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。
接下来，本文将介绍三光红外对射的接线方法及调试方法。
一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。
2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。
3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。
二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。
2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。
若无光束，则可能是设备故障或光源故障。
3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。
4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。
通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。
5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。
确保报警触点接线正确，并使其与控制器连接。
6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。
检查电源线是否损坏，接收器的接收面是否清洁等。
以上是三光红外对射的接线方法及调试方法的简要介绍。
三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。
红外对射的工作原理
红外对射的工作原理
红外对射是一种基于红外线信号的传感技术，它通过发射器和接收器两端的红外线设备工作。
它的工作原理如下：
1. 发射器产生红外线信号：发射器中的红外发射二极管通过控制电路产生频率稳定的红外线信号。
2. 信号传输：红外线信号由发射器发射，并直线传输到接收器。
3. 接收器接收信号：接收器中的红外接收二极管接收到红外线信号。
4. 信号解码：接收器中的解码器将接收到的红外线信号进行解码，将其转化为数字信号。
5. 比对和判断：接收器中的比对和判断电路将解码后的数字信号与预设的标准信号进行比对，并判断是否匹配。
6. 输出信号：根据比对和判断结果，接收器将输出相应的信号（通常是开关信号），用于控制其他设备的操作。
红外对射的工作原理是基于红外线的特性，利用红外线的发射和接收来实现信号的传输和识别。
它通常被应用于安全系统、自动化控制以及距离测量等领域。
红外对射原理红外线对射的工作原理
红外对射原理红外线对射的工作原理红外对射原理是一种非常常见的物理原理，用于许多现代技术中，比如说门禁系统、电子围栏、安防系统等等。
红外线对射是指在两个不同的位置处，安装一个红外线发射器和一个红外线接收器，通过红外线的反射和接收，可以检测到物体是否通过，并且可以做出相应的反应。
红外线对射主要由三个部分组成，分别是发射器、接收器和处理器。
发射器通常由红外LED组成，它可以将电流转化为红外线，并将红外线信号发射出去；接收器则是通过使用光敏二极管来接收红外线信号，并将信号转化为电流；处理器则是将接收到的信号进行处理，确定是否有物体通过等。
在工作时，红外对射的主要原理是通过调节发射器和接收器的位置，使它们之间的光路接近被监控的区域并避免被遮挡。
当遮挡物移动或者物体穿过光路时，发射器发出的红外线会被物体反射和散射，一些光线会进入接收器中，这个时候会产生一个电流信号，并且发送给处理器。
处理器比较接收器和发射器的信号，如果存在信号差异，就表示有物体通过了光路，处理器会做出相应的反应。
比如说电子围栏中，如果有人在周围环境内来回走动或者过来，这将会触发围栏的警报，保护文化遗产和未被允许进入的区域，从而保护文化遗产。
红外对射的应用也不局限于门禁系统和电子围栏，它还可以应用于许多其他的技术上，比如说智能家居控制，智能电视和VR游戏。
在智能家居中，红外光线可以用于控制家电，比如空调、电视机、扫地机和灯光等。
家电的遥控器可将各种设备不同的红外编码转发到发射器，发射器将编码转换成红外信号，从而控制家电。
总的来说，在许多领域中，红外对射原理和红外光线的应用方案可以提高我们的生活质量，从而保护我们的安全和健康。
这一技术的发展趋势是相当被期待的，它将会在许多领域中得到更广泛的应用。
