STFB系列光纤耦合半导体激光器

STFB系列光纤耦合半导体激光器

高功率、高亮度半导体激光器,主要用于医疗、打标头泵浦和材料加工。

SMA905接头便于光纤连接。

热沉热传导,风冷,免去笨重的水冷。

已安装两个温度传感器 (NTC/PT100)

可以附带红光指示和输出功率监测,也可以供应相应传输光纤。

光学参数

连续激光功率 (W) 30 32

中心波长  (nm) 805-810, 915, 940, 975-9801

波长偏差 (nm) 10 (3, 2)2

谱宽 (FWHM) (nm) < 5 (<4)2

波长温漂 3 (nm/K) 0.3, 0.35, 0.4

光纤参数

光纤芯径 (um) 200 400

数字孔径NA 0.22

光纤接头 SMA905

电气参数

典型工作电流 (A) 40 40

最大工作电流 (A) 50 50

极限电流 (A) 60 60

典型阈值电流 (A) 5 - 8

典型系列 (%) 42 44

典型斜效率 (W/A) 0.7 – 1.0

工作电压 (V) < 2

反向电压 (V) < 2

热参数 二极管工作温度4 (oC) +15 … 30

储存温度 (oC) -20 … +60

需要热沉容量 (W) > 80

热沉热阻 (K/W) < 0.1

其它参数

寿命5 (小时) 20,000

RoHS 2002/95/EC和CE标准 是

外形尺寸 (不含接头) (mm) 75x25x18

重量 (g) 300

1 根据客户需要可以是其它波长; 2 可选项; 3 取决于中心波长; 4 用NTC/PT100探头在安装孔内测量; 5

根据ISO 17526:2003 (E)

其它附件

红光指示参数

红光激光功率 (mW) > 0.7

红光波长 (nm) 635  5

红光二极管电压 (V) 3-5

红光二极管电流 (mA) < 120

监测二极管参数

工作电压 (Vdc) 5

监测二极管输出电压 (V) 0-2

产品型号命名规则:

STFB xxx F-xxxx - xxxx - xxxx - xxxx - xxx

输出功率 光纤芯径 中心波长 波长偏差 监测二极管 红光指示

30W

32W 200um

400um 808, 806, 807,

808, 809, 810,

915, 940nm T0=10nm

T2=2nm

T3=3nm M0=不含监测二极管

M3=含监测二极管 P0=不含红光指示

P2=含红光指示

例子:STFB30F200-980-T3M3P0,30W光纤耦合半导体激光器,980nm波长,波长偏差3nm,光纤芯径200um,含监测二极管,不含红光指示。

合集下载

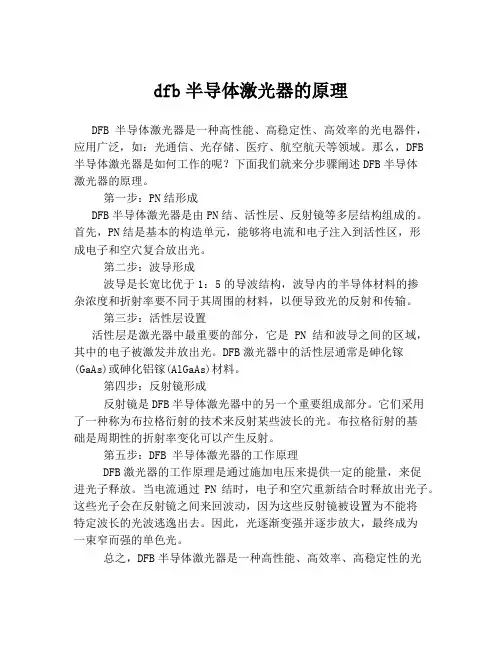

dfb半导体激光器的原理

dfb半导体激光器的原理

dfb半导体激光器的原理

DFB半导体激光器是一种高性能、高稳定性、高效率的光电器件,应用广泛,如:光通信、光存储、医疗、航空航天等领域。那么,DFB半导体激光器是如何工作的呢?下面我们就来分步骤阐述DFB半导体激光器的原理。

第一步:PN结形成

DFB半导体激光器是由PN结、活性层、反射镜等多层结构组成的。首先,PN结是基本的构造单元,能够将电流和电子注入到活性区,形成电子和空穴复合放出光。

第二步:波导形成

波导是长宽比优于1:5的导波结构,波导内的半导体材料的掺杂浓度和折射率要不同于其周围的材料,以便导致光的反射和传输。

第三步:活性层设置

活性层是激光器中最重要的部分,它是PN结和波导之间的区域,其中的电子被激发并放出光。DFB激光器中的活性层通常是砷化镓(GaAs)或砷化铝镓(AlGaAs)材料。

第四步:反射镜形成

反射镜是DFB半导体激光器中的另一个重要组成部分。它们采用了一种称为布拉格衍射的技术来反射某些波长的光。布拉格衍射的基础是周期性的折射率变化可以产生反射。

第五步:DFB 半导体激光器的工作原理

DFB激光器的工作原理是通过施加电压来提供一定的能量,来促进光子释放。当电流通过PN结时,电子和空穴重新结合时释放出光子。这些光子会在反射镜之间来回波动,因为这些反射镜被设置为不能将特定波长的光波逃逸出去。因此,光逐渐变强并逐步放大,最终成为一束窄而强的单色光。

总之,DFB半导体激光器是一种高性能、高效率、高稳定性的光电器件,广泛应用于光通信、光存储、医疗、航空航天等领域。以上就是DFB半导体激光器的原理分步骤阐述,希望对广大读者有所帮助。

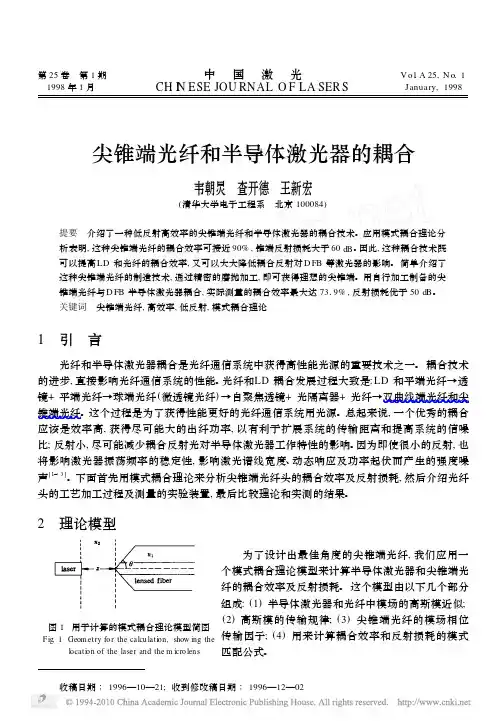

尖锥端光纤和半导体激光器的耦合

尖锥端光纤和半导体激光器的耦合

收稿日期∶1996—10—21;收到修改稿日期∶1996—12—02第25卷 第1期中 国 激 光Vol.A25,No.1 1998年1月CHINESEJOURNALOFLASERSJanuary,1998

尖锥端光纤和半导体激光器的耦合

韦朝炅 查开德 王新宏

(清华大学电子工程系 北京100084)

提要 介绍了一种低反射高效率的尖锥端光纤和半导体激光器的耦合技术。应用模式耦合理论分析表明,这种尖锥端光纤的耦合效率可接近90%,锥端反射损耗大于60dB。因此,这种耦合技术既可以提高LD和光纤的耦合效率,又可以大大降低耦合反射对DFB等激光器的影响。简单介绍了这种尖锥端光纤的制造技术,通过精密的磨抛加工,即可获得理想的尖锥端。用自行加工制备的尖锥端光纤与DFB半导体激光器耦合,实际测量的耦合效率最大达7319%,反射损耗优于50dB。关键词 尖锥端光纤,高效率,低反射,模式耦合理论

1 引 言

光纤和半导体激光器耦合是光纤通信系统中获得高性能光源的重要技术之一。耦合技术

的进步,直接影响光纤通信系统的性能。光纤和LD耦合发展过程大致是:LD和平端光纤→透

镜+平端光纤→球端光纤(微透镜光纤)→自聚焦透镜+光隔离器+光纤→双曲线端光纤和尖锥端光纤。这个过程是为了获得性能更好的光纤通信系统用光源。总起来说,一个优秀的耦合

应该是效率高,获得尽可能大的出纤功率,以有利于扩展系统的传输距离和提高系统的信噪

比;反射小,尽可能减少耦合反射光对半导体激光器工作特性的影响。因为即使很小的反射,也

将影响激光器振荡频率的稳定性,影响激光谱线宽度、动态响应及功率起伏而产生的强度噪

声[1~3]。下面首先用模式耦合理论来分析尖锥端光纤头的耦合效率及反射损耗,然后介绍光纤

头的工艺加工过程及测量的实验装置,最后比较理论和实测的结果。

2 理论模型

图1用于计算的模式耦合理论模型简图Fig.1Geometryforthecalculation,showingthelocationofthelaserandthemicrolens为了设计出最佳角度的尖锥端光纤,我们应用一

LaserlineLDF高功率光纤耦合半导体激光器——可移动的激光器系统

LaserlineLDF高功率光纤耦合半导体激光器——可移动的激光器系统

Laserline LDF高功率光纤耦合半导体激光

器——可移动的激光器系统

飞速发展. LaserlineLDF高功率

光纤耦合半导体激光器

可移动的激光器系统

现代的生产线需要灵活可靠的生产工具以获 得最佳的生产效率,Laserline的光纤耦合二极管

激光器则是满足这些需要最佳的解决方案. Laserline公司是业内领先的应用于材料加工领域

的半导体激光器制造商,其提供的半导体激光器

被广泛应用于淬火,熔覆,钎焊,金属焊接等. 并以高效,可靠赢得了广泛赞誉.其高功率半导

体激光器的输出功率可达10000W,用户包括大

众,宝马,奥迪,克莱斯勒,本田,丰田,福特

等诸多知名汽车制造商. Laserline半导体激光器结合了最先进的半导 体激光元器件,如电源和制冷器,因此能达到非

常高的性能水平;其体积小巧,可根据需要轻松

移动;高达45%的光电转换效率及连续运行下的

最高功率稳定性,都使其成为淬火,熔覆,钎

焊,金属焊接等工业应用的首选.其产品主要有 以下六大特点:

最优的光束品质,可根据需要进行裁剪

半导体激光器元器件的5年质保期 可根据需要轻松地任意移动

适用于熔覆,焊接,热处理,钎焊

适于大规模生产的小巧,高效的系统

输出功率可达10000W,满足各种应用需要

将一个10000W系统的封装尺寸控制在<1m

的关键是其动态二极管冷却技术.此项技术开发

于20年前,此后便一直不断完善至今.小尺寸的

封装使Laserline激光器有良好的移动性,允许激

光器在生产中的不同地点进行操作:Laserline的 激光器能放置在工作站旁而不是一个专门的集中

放置激光器的”激光站”.而对于二极管激光器

的更换,只需一个人便可轻松完成取下,重新连

接等工作.无需任何调整测试,激光器在几分钟

内便可投入生产. 随着Laserline产品的不断升级,10000W光

纤耦合激光器系统越来越小巧的封装和高效的性

dfb半导体激光器的原理 2

dfb半导体激光器的原理 2

dfb半导体激光器的原理

DFB半导体激光器是一种基于半导体材料的激光器,其原理是利用半导体材料的特性,通过电子和空穴的复合放出光子,从而产生激光。

DFB半导体激光器的核心部件是一条具有周期性折射率变化的波导。这种波导的折射率随着位置的变化而周期性地变化,形成了一个光栅结构。当电流通过波导时,电子和空穴在波导中复合,产生光子。由于波导的光栅结构,只有特定波长的光子能够在波导中传播,这就形成了DFB激光器的单色性。

DFB半导体激光器的优点是具有高效率、高功率、高稳定性和窄线宽等特点。它可以应用于光通信、光存储、光谱分析、医疗和工业加工等领域。在光通信领域,DFB激光器被广泛应用于光纤通信系统中,用于产生光信号。在光存储领域,DFB激光器被用于读取和写入光盘等存储介质。在医疗领域,DFB激光器被用于激光手术和激光治疗等方面。在工业加工领域,DFB激光器被用于激光切割、激光打标和激光焊接等方面。

DFB半导体激光器是一种高效、高功率、高稳定性和窄线宽的激光器,具有广泛的应用前景。随着科技的不断发展,DFB激光器将会在更多的领域得到应用,为人类的生产和生活带来更多的便利和效益。

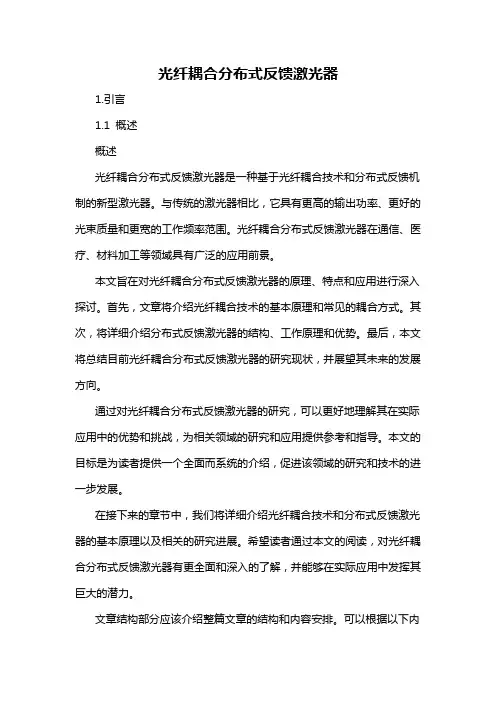

光纤耦合分布式反馈激光器
