前照灯ppt课件
27
3.半封闭式前照灯
结构特点: 配光镜和反射镜固定在一 起,且之间用密封胶密封起
优点: 灯泡可进行拆装,维修方便,广泛 使用.
注意事项: 更换灯泡时不能用手触措玻 璃壳部分.
28
29
更换灯泡图示:
30
4.高亮度弧光灯式的前照灯
结构特点: 用电极代替灯丝.由弧光灯组件、 电子控制组件、和升压器三大部 分组成.
14
2.反射镜
结构：薄钢板冲压而成，表面镀银铝等。 特点：表面形状为旋转抛物面。 优点: 灯光单独使用，只能照清6米左右。
将灯泡放在反射镜的光学焦点上， 可照射150米以上。
15
反射镜图
16
3.配光镜
结构:也称散光玻璃,由透明玻璃制成的棱 镜和透镜的组合体.
作用:将反射镜反射出的光线进行折射,以 扩大光线的照射范围.
34
35
36
37
38
39
课堂练习
1、前照灯是由_______、________、 _______组成。 2、前照灯灯泡主要有_________、 _________两种。 3、能将反射光束进行折射，使车辆前方照明 更加均匀的器件是（ ）
A、反光镜 B配光镜 C灯泡
40
41
6
第一节
照明与信号系统的组成
2.信号灯 (1)转向灯 ①作用：用来指示车辆行驶趋向，装于车头、车尾的左右部， 也有的在汽车车侧中间装有侧转向灯。 ②特点：光色为琥珀色光源。功率为20W以上。 ③特殊：在紧急遇险状态需其他车辆注意避让时，全部转向灯 可通过危险报警灯开关控制而同时闪烁。 (2)报警及指示灯 ①种类：充电指示灯、机油压力过低报警灯、转向指示灯、远 光指示灯等。安装在仪表板上。功率为2W。 ②光色：报警灯一般为红色或黄色；指示灯一般为绿色或蓝色。
3.半封闭式前照灯
结构特点: 配光镜和反射镜固定在一 起,且之间用密封胶密封起
优点: 灯泡可进行拆装,维修方便,广泛 使用.
注意事项: 更换灯泡时不能用手触措玻 璃壳部分.
28
29
更换灯泡图示:
30
4.高亮度弧光灯式的前照灯
结构特点: 用电极代替灯丝.由弧光灯组件、 电子控制组件、和升压器三大部 分组成.
14
2.反射镜
结构：薄钢板冲压而成，表面镀银铝等。 特点：表面形状为旋转抛物面。 优点: 灯光单独使用，只能照清6米左右。
将灯泡放在反射镜的光学焦点上， 可照射150米以上。
15
反射镜图
16
3.配光镜
结构:也称散光玻璃,由透明玻璃制成的棱 镜和透镜的组合体.
作用:将反射镜反射出的光线进行折射,以 扩大光线的照射范围.
34
35
36
37
38
39
课堂练习
1、前照灯是由_______、________、 _______组成。 2、前照灯灯泡主要有_________、 _________两种。 3、能将反射光束进行折射，使车辆前方照明 更加均匀的器件是（ ）
A、反光镜 B配光镜 C灯泡
40
41
6
第一节
照明与信号系统的组成
2.信号灯 (1)转向灯 ①作用：用来指示车辆行驶趋向，装于车头、车尾的左右部， 也有的在汽车车侧中间装有侧转向灯。 ②特点：光色为琥珀色光源。功率为20W以上。 ③特殊：在紧急遇险状态需其他车辆注意避让时，全部转向灯 可通过危险报警灯开关控制而同时闪烁。 (2)报警及指示灯 ①种类：充电指示灯、机油压力过低报警灯、转向指示灯、远 光指示灯等。安装在仪表板上。功率为2W。 ②光色：报警灯一般为红色或黄色；指示灯一般为绿色或蓝色。
汽车前照灯检测培训课件
GB 7258—2012 《机动车运行安全技术条件》
3.前照灯配光要求——课本123页，课下了解。
一、汽车前照灯检测的相关标准
3.前照灯配光要求
•
GB 4599-2007 《汽车用灯丝灯泡前照灯》
近光灯
二、汽车前照灯检测仪的检测原理
汽车前照灯检测仪， 通过采用能把吸收的 光能变成电流的光电池作为传感器， 按照 前照灯光轴照射光电池产生电流的大小和 比例， 来测量发光强度和光轴偏斜量。
一、汽车前照灯检测的相关标准
2.前照灯光束（远光和近光）照射位置要求 近光灯
• 检验前照灯近光光束照射位置时，前照灯照射在距 离 10m的屏幕上，乘用车前照灯近光光束明暗截 止线转角或中点的高度应为 0.7H～0.9H（H为前 照灯基准中心高度，下同），其他机动车（拖拉机 运输机组除外）应为 0.6H～0.8H。机动车（装用 一只前照灯的机动车除外）前照灯近光光束水平方 向位置向左偏应小于等于 170mm，向右偏应小于 等于 350mm。
图 9-2 SAE (a) 远光；(b) 近光； (c) 近光照在屏幕上的光斑
1.配光特性（光束分布）
非对称式配光方式（ECE配光方式）
ECE配光方式也称为欧洲配光方式。 其远光配光与 SAE配光方式相同； 但近光灯丝位于反射镜焦点之前 ， 且在灯丝下设一遮光屏。 这样， 近光光线只落在反 射镜上半部分而向下倾斜反射， 照到屏幕上时， 可看 到明显的明暗截止线和明暗截止线转角点的光斑， 见 图9-3。（Z形配光，在中国近光灯常用方式）
1cd=1lm/1sr （sr---立体角的球面度单位）
光通量和照度关系：
3.前照灯配光要求——课本123页，课下了解。
一、汽车前照灯检测的相关标准
3.前照灯配光要求
•
GB 4599-2007 《汽车用灯丝灯泡前照灯》
近光灯
二、汽车前照灯检测仪的检测原理
汽车前照灯检测仪， 通过采用能把吸收的 光能变成电流的光电池作为传感器， 按照 前照灯光轴照射光电池产生电流的大小和 比例， 来测量发光强度和光轴偏斜量。
一、汽车前照灯检测的相关标准
2.前照灯光束（远光和近光）照射位置要求 近光灯
• 检验前照灯近光光束照射位置时，前照灯照射在距 离 10m的屏幕上，乘用车前照灯近光光束明暗截 止线转角或中点的高度应为 0.7H～0.9H（H为前 照灯基准中心高度，下同），其他机动车（拖拉机 运输机组除外）应为 0.6H～0.8H。机动车（装用 一只前照灯的机动车除外）前照灯近光光束水平方 向位置向左偏应小于等于 170mm，向右偏应小于 等于 350mm。
图 9-2 SAE (a) 远光；(b) 近光； (c) 近光照在屏幕上的光斑
1.配光特性（光束分布）
非对称式配光方式（ECE配光方式）
ECE配光方式也称为欧洲配光方式。 其远光配光与 SAE配光方式相同； 但近光灯丝位于反射镜焦点之前 ， 且在灯丝下设一遮光屏。 这样， 近光光线只落在反 射镜上半部分而向下倾斜反射， 照到屏幕上时， 可看 到明显的明暗截止线和明暗截止线转角点的光斑， 见 图9-3。（Z形配光，在中国近光灯常用方式）
1cd=1lm/1sr （sr---立体角的球面度单位）
光通量和照度关系：
第32次汽车前照灯检测
2、白炽灯
普通白炽灯通过灯内的金属钨在真空 环境下发光所获得照度，但是金属钨在真 空环境下通电，产生光的同时也产生钨蒸 气，造成亮度逐渐下降，灯光越用越暗。 虽然很多车前大灯仍在使用白炽灯，但是 普通白炽灯还是会逐渐被淘汰的。
3、卤素灯
卤素灯，就是在灯泡内渗入少量的的 惰性气碘，从灯丝蒸发出来的钨原子与碘 原子相遇反应，生成碘化钨化合物，当碘 化钨化合物一接触白热化的灯丝(温度超过 1450℃)，又会分解还原为钨和碘，钨又重 新归队回到灯丝中去，碘则重新进入气体 中。如此循环不已，灯丝几乎不会烧断， 灯泡也不会发黑，所以它要比传统的白炽 前照灯寿命更长，亮度更大。现在的汽车 普遍采用的都是这种前照灯。
结构说明
卤素灯有其独特的配光结构，
每支灯光内有两组灯丝，一组是主 光束灯丝，发出的灯光经灯罩反射 镜反射后径直向前射去，这种光源 就是我们平时所说的“远光”。另 一种是偏光束灯丝，发出的光给遮 光板挡到灯罩反射镜子的上半部分， 其反射出去的光线都是朝下漫射向 地面，不会给对面来车的驾驶者造 成眩目，这种光源就是我们平常所 说的“近光”。
烟灰盒灯
制动灯
ABS故障警报灯
门灯
后雾灯
发动机故障警报灯
仪表灯
危险警报灯
…………
回复反射器
电喇叭
2、汽车前照灯的光束说明
前照灯的光束有两种： 一种是远光，在没有对开车的道路行驶时的行驶光束
一种是近光，在照明条件好的道路上或在有对开车的道路上 行驶时的会车光束。
对前照灯的主要要求是： 1、汽车在夜间行驶时，前照灯的远光能照亮车前100m处一
定范围内、高2m的物体，保证司机发现前方有障碍物时 及时采取制动或绕行措施，确保行车安全 2、在使用前照灯近光时，不但应保证车前40m处司机能看 清障碍物，而且不能让迎面对开的司机或行人产生眩目， 以确保汽车在夜间交会车行驶时的安全。
中职教育-《汽车电气故障诊断与修复》课件：学习任务三 前照灯不亮故障诊断与修复(一).ppt
知识准备 四、前照灯控制电路
普通前照灯电路即非CAN-BUS电控电路，该电路主要由蓄电池、灯光组合开 关（灯光开关、变光开关）、继电器（前照灯继电器、变光继电器）、熔断丝、 灯泡等组成。前照灯的操作分为近光灯操作、远光灯操作、会车（变光）灯操作。
电控前照灯控制过程是通过车灯开关发出的远/近光信号输送到车身控制模块， 车身控制模块经过接受、处理，把开/关灯信号通过CAN总线的K/L数据线输送到 智能电源分配模块，信号输送到智能电源分配模块的同时，通过M/N数据线输送 到一体化仪表和A/C放大器，一体化仪表和A/C放大器控制仪表上的远光指示灯 点亮。IPDM E/R通过远光继电器、熔断丝和R/T线控制远光灯点亮；通过近光继 电器、熔断丝和Q/S线控制近光灯点亮。
知识准备 四、前照灯控制电路
1.电路图的简单识读
电路基本构成：电源、用电器、开关、熔断丝、继电器和线束等。 电路特点：双电源、低直流电压、并联连接、单线制、负极搭铁。 汽车线束特点：导线颜色、粗细各不相同。 阅读电路图的方法：从前到后（简单电路），即电源→用电器→搭铁。 从用电器开始（复杂电路），即电源←用电器→搭铁。
图3-4带 遮光罩双丝灯泡 1-近光灯丝;2-遮光罩;3-远光灯丝
知识准备 三、前照灯
2.前照灯光学系统结构
4）前照灯的防炫目措施 （3）采用非对称光制式防炫灯。这是一种新型的防炫目前照灯，安装时将遮光 罩偏转一定的角度，使其近光的光形分布不对称，将近光灯右侧光线倾斜升高 15°，如图3-5所示。
知识准备 四、前照灯控制电路
2.无前照灯继电器和变光继电器电路分析
1）近光灯状态 灯光控制开关移动到“HEAD（LOW）”位置时，近光灯点亮，电流走向如
图3-6所示。

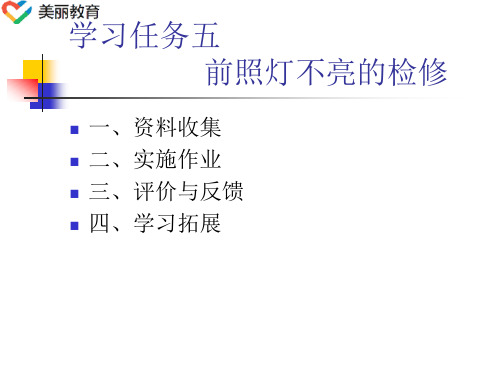

中职教育-《汽车电气系统维修》第二版课件：学习任务5 前照灯不亮的检修(人民交通出版社).ppt
所示。
2 非对称形配光(ECE 方式)
远光灯丝位于反射镜的焦点处,近光灯丝 则位于焦点前方且稍高出光学轴线,其下 方装有金属配光屏,如图5-8 所示。
3 Z 形配光
近来,国外又发展了一种更优良的光形,明 暗截止线呈Z 形,故称为Z 形配光，各种 配光光形如图5-9 所示。
引导问题 5
引导问题 17
如何检查和更换前照灯灯泡?
1 拆卸前照灯灯泡
(1)断开前照灯线束插接器,拆下灯座罩, 如图5-37 所示。
(2)按下调整弹簧,并按图5-38 中箭头所 示方向拉动以将其脱开。
(3)如图5-39 所示,拆下前照灯灯泡。
2 安装前照灯灯泡 (1)安装前照灯灯泡(图5-39)。 (2)按图5-40 中所示的方向移动调整弹簧,
引导问题 9 前照灯冲洗装置的组成及工作原理如何? 1 组成
前照灯冲洗装置由前照灯冲洗开关、控 制器、储水罐、冲洗电动机及喷嘴等组 成,如图5-22所示。
2 工作原理
前照灯冲洗 装置的电路 如图5-23 所 示。
引导问题 10
其他照明灯的作用及电路组成?
1 雾灯
雾灯用于雨、雪、雾或尘埃弥漫天气时的 行车照明并具有信号作用。雾灯有前雾灯 和后雾灯两种。前雾灯装于汽车前部比前 照灯稍低的位置(图5-24)。
引导问题 7
如何调检查整前照灯光束?
1 前照灯发光强度
发光强度是指光源在给定方向上所能发 出的光线强度,单位是坎德拉(cd)。对前 照灯发光强度的要求见表5-1。
2 前照灯光束照射位置
1）光束调整要求
(1)机动机。
机动车(除运输用拖拉机)的前照灯在距离屏幕10m 处,光束明暗截止线转角(ECE 配光)或中心的高度 应为0. 6 ~0. 8H(H 为前照灯基准中心的高度);在 水平方向上,向左偏或向右偏均不能超过100mm, 如图5-19 所示。
2 非对称形配光(ECE 方式)
远光灯丝位于反射镜的焦点处,近光灯丝 则位于焦点前方且稍高出光学轴线,其下 方装有金属配光屏,如图5-8 所示。
3 Z 形配光
近来,国外又发展了一种更优良的光形,明 暗截止线呈Z 形,故称为Z 形配光，各种 配光光形如图5-9 所示。
引导问题 5
引导问题 17
如何检查和更换前照灯灯泡?
1 拆卸前照灯灯泡
(1)断开前照灯线束插接器,拆下灯座罩, 如图5-37 所示。
(2)按下调整弹簧,并按图5-38 中箭头所 示方向拉动以将其脱开。
(3)如图5-39 所示,拆下前照灯灯泡。
2 安装前照灯灯泡 (1)安装前照灯灯泡(图5-39)。 (2)按图5-40 中所示的方向移动调整弹簧,
引导问题 9 前照灯冲洗装置的组成及工作原理如何? 1 组成
前照灯冲洗装置由前照灯冲洗开关、控 制器、储水罐、冲洗电动机及喷嘴等组 成,如图5-22所示。
2 工作原理
前照灯冲洗 装置的电路 如图5-23 所 示。
引导问题 10
其他照明灯的作用及电路组成?
1 雾灯
雾灯用于雨、雪、雾或尘埃弥漫天气时的 行车照明并具有信号作用。雾灯有前雾灯 和后雾灯两种。前雾灯装于汽车前部比前 照灯稍低的位置(图5-24)。
引导问题 7
如何调检查整前照灯光束?
1 前照灯发光强度
发光强度是指光源在给定方向上所能发 出的光线强度,单位是坎德拉(cd)。对前 照灯发光强度的要求见表5-1。
2 前照灯光束照射位置
1）光束调整要求
(1)机动机。
机动车(除运输用拖拉机)的前照灯在距离屏幕10m 处,光束明暗截止线转角(ECE 配光)或中心的高度 应为0. 6 ~0. 8H(H 为前照灯基准中心的高度);在 水平方向上,向左偏或向右偏均不能超过100mm, 如图5-19 所示。
