战场复杂电磁环境视景仿真研究
战场复杂电磁环境视景仿真研究
摘要：使用计算机仿真技术进行战场电磁环境仿真模拟是现代军事科学研
究的一个技术热点。利用现有地理信息系统和数字三维虚拟技术，以电波传播
模型为基础，从战场电磁环境出发，对存在多种辐射源的战场电磁环境视景仿
真系统进行总体设计。给出了开发仿真系统的组织框架和流程要求，并就平台
开发中电磁模型建立、电子兵力仿真和场景辐射计算等关键技术的解决方案进
行论证。关键词：战场电磁环境；视景仿真；电波传播；电磁辐射0 引言 现
代高科技战争是高技术条件下立体的、多维的战争，是现代化的武器装备、信
息、技术、通信、侦察、网络、高级决策能力之间的较量。在此条件下，人们
使用了种类繁多，参数多变的电子辐射武器，导致了战场空间的电磁环境空前
复杂、密集、交迭。面对如此复杂的战场电磁环境，进行相关的数字建模和仿
真，对分析战场电磁环境和加快电子战系统的研制进程，以及对电子战性能做
出有效评估具有十分重要的意义。 目前战场仿真研究的热点是利用虚拟现实
技术，适应多武器平台攻防对抗作战的仿真要求进行高逼真度的视景仿真，把
未来数字化战场环境贴近真实地模拟再现。战场电磁环境视景仿真是指运用计
算机仿真、可视化计算、多媒体、图形图像等技术，实现复杂电磁环境条件下
战场的逼真呈现，并为作战模拟、分布交互仿真等提供虚拟的战场环境。战场
电磁环境视景仿真就是以电磁辐射仿真为核心，为作战仿真系统提供环境支撑
的应用系统。1 系统总体设计 战场电磁环境视景仿真系统的主要功能是，通
过战场电磁环境仿真系统，生成虚拟战场电磁环境，并在此基础上开展仿真实
验，使其作为武器系统效能评估、电子战演练等军事仿真的参考依据。根据战
场中射频电子武器装备的布局态势，综合分析和预测不同工作频率的各辐射源
在战场空间某点的频率和场强，用于生成电子侦察和电子干扰仿真计算所需的

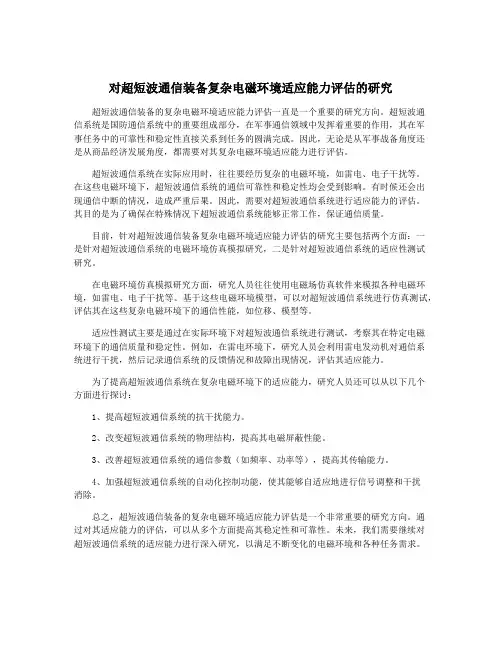

对超短波通信装备复杂电磁环境适应能力评估的研究
