电弧炉炼钢类型和特点

eaf与lf的区别冶炼方法

引言：

钢铁工业是现代工业的基础和支柱，冶炼方法是钢铁生产的核心环节。电弧炉（Electric Arc Furnace，简称EAF）和转炉（Ladle

Furnace，简称LF）是两种常见的钢铁冶炼设备。本文将从工作原理、冶炼过程、优缺点等方面，对EAF与LF的区别进行详细阐述。

一、工作原理

1. EAF的工作原理：

EAF是一种利用电弧能量将废钢和生铁等原料加热熔化的冶炼设备。它通过电极引入电流，产生电弧，将电能转化为热能，使原料迅速熔化。同时，通过氧气喷吹进一步加热和氧化冶炼过程中的杂质。

2. LF的工作原理：

LF是一种通过钢水的搅拌和静置来进行冶炼的设备。钢水在转炉中被加热，同时通过氧气吹炼来除去杂质。然后，钢水被倒入LF中，通过底吹和搅拌来进一步除杂和控制温度。

二、冶炼过程

1. EAF的冶炼过程：

(1) 充电：将废钢和生铁等原料装入炉缸。

(2) 熔化：通过电极引入电流，产生电弧，使炉内温度迅速升高，原料熔化。 (3) 氧化：通过喷吹氧气，加快燃烧速度和杂质的氧化反应。

(4) 合金化：根据需要，加入合金元素进行调质。

(5) 出钢：将熔融的钢水倒入铸锭机进行凝固和造型。

2. LF的冶炼过程：

(1) 预热转炉：将转炉预热到适宜的温度。

(2) 充钢：将钢水加入转炉中。

(3) 氧吹：通过氧气吹炼，除去钢水中的氢、氧及杂质。

(4) 静置：静置一段时间，使温度均匀，杂质沉淀。

(5) 出钢：将炼好的钢水倒入LF进行进一步处理，如合金化、调质等。

三、优缺点比较

1. EAF的优缺点：

优点：熔化温度高，熔化速度快，适合生产大批量的钢水；废钢利用率高，可减少资源浪费；炉渣中含有较高的氧化物，有利于脱硫和除杂。

缺点：电力消耗较大，需要大量电能供应；炉温难以控制，冶炼过程中易产生气泡和夹杂物。

2. LF的优缺点：

优点：可对钢水进行精炼和调质，提高钢水质量；炉温可控性好，冶炼过程稳定，钢水质量稳定。缺点：需要较长的处理时间，冶炼效率相对较低；无法处理大量废钢，废钢利用率有限。

电炉炼钢原理及工艺

以电炉炼钢原理及工艺为标题，本文将详细介绍电炉炼钢的原理和工艺流程。

一、电炉炼钢的原理

电炉炼钢是利用电能将废钢或铁矿石熔化并加以冶炼的一种钢铁生产方法。相比传统的炼钢方法，电炉炼钢具有灵活性高、能耗低、环保等优点，因此在现代钢铁工业中得到广泛应用。

电炉炼钢的基本原理是利用电弧放电的高温高能量特性，将电能转化为热能，使炉内的材料熔化。电炉内设置有电极，通过电极产生的电弧放电，使炉内的钢块或铁矿石迅速升温至熔化点，完成炼钢过程。

二、电炉炼钢的工艺流程

电炉炼钢的工艺流程主要包括原料准备、熔炼、冶炼和出钢等环节。

1. 原料准备：电炉炼钢的原料主要包括废钢和铁矿石。废钢是指回收利用的废旧钢材，根据需要进行分类和预处理。铁矿石经过破碎、磁选等工艺处理后，得到适合电炉炼钢的铁矿粉。

2. 熔炼：原料装入电炉后，通过电极引入高温电弧，将原料迅速加热至熔化点。在熔炼过程中，电弧的高温作用下，原料中的杂质被氧化还原，炉内温度逐渐升高。

3. 冶炼：炉内温度达到要求后，加入适量的脱氧剂和合金元素，调整炉内成分，提高钢的质量。同时，通过喷吹氧气等方式进行氧化剂的供给，控制冶炼过程中的氧化还原反应，进一步净化钢液。

4. 出钢：冶炼结束后，通过倒炉或倾炉等方式将炼好的钢液从电炉中倾出，进一步加工成所需的钢材。出钢后，需要进行连铸、轧制等工艺，最终得到成品钢材。

三、电炉炼钢的特点和优势

1. 灵活性高：电炉炼钢可灵活调整炉内温度和成分，适应不同的钢种和质量要求，具有较强的适应性和灵活性。

2. 能耗低：电炉炼钢相比传统炼钢方法，能耗更低。电能可以高效转化为热能，提高能源利用效率，减少能源浪费。

3. 环保：电炉炼钢过程中没有燃料燃烧产生的废气和废渣，减少了对环境的污染。另外，电炉炼钢可以使用废钢作为原料，有效促进了废钢的回收利用，减少了资源浪费。

4. 生产效率高：电炉炼钢的工艺流程简单，生产周期短，可以实现快速连续生产，提高生产效率。

转炉炼钢与电炉炼钢优劣

转炉炼钢与电炉炼钢的发展趋势

随着科学技术的发展，我国的炼钢技术也在不断的提高，目前我国主要的炼钢设备有转炉炼钢和电炉炼钢这两种。

两种炼钢各有各的优势和缺点，其中转炉炼钢是以铁水、废钢、铁合金为主要原料，不借助外加能源，靠铁液本身的物理热和铁液组分间化学反应产生热量而在转炉中完成炼钢过程。电炉炼钢是指在电炉中以废钢、合金料为原料，或以初炼钢制成的电极为原料，用电加热方法使炉中原料熔化、精炼制成的钢，所以电炉炼钢需要借助外加能源来完成炼钢。但是到底那个炼钢技术发展趋势能够跟好一些，炼钢效率跟高，我们更进一步去了解它们的不同点。

转炉按耐火材料分为酸性和碱性，按气体吹入炉内的部位有顶吹、底吹和侧吹；按气体种类为分空气转炉和氧气转炉。碱性氧气顶吹和顶底复吹转炉由于其生产速度快、产量大，单炉产量高、成本低、投资少，为目前使用最普遍的炼钢设备。因为转炉的炉体可以转动，用钢板做外壳，里面用耐火材料做内衬。所以转炉炼钢时不需要再额外加热，因为铁水本来就是高温的，它内部还在继续着发热的氧化反应。这种反应来自铁水中硅、碳以及吹入氧气。因为不需要再用燃料加热，故而降低了能源消耗，所以被普遍应用于炼钢。吹入炉内的氧气与铁水中的碳发生反应后，铁水中的碳含量就会减少而变成钢了。这种反应本身就会发出热量来，因而铁水不但会继续保持着熔化状态，而且可能会越来越热。因此，为调整铁水的适合温度，人们还会再加入一些废钢及少量的冷生铁块和矿石等。同时也要加入一些石灰、石英、萤石等，这些物质可以与铁水在变成钢水时产生的废物形成渣子。因此，它们被称为造渣料。所以转炉炼钢工艺流程为：高炉铁水→铁水预处理→复吹转炉炼钢→炉外精炼→连铸→热轧按照电加热方式和炼钢炉型的不同，电炉钢可分为电弧炉钢、非真空感应炉钢、真空感应炉钢、电渣炉钢、真空电弧炉钢、电子束炉钢等。按冶炼设备对钢进行分类，可分为转炉钢、平炉钢和电炉钢。电炉钢是用电炉炼制的钢，有电弧炉钢、感应炉钢及真空感应炉钢等。电弧炉炼钢的热源是电能记电弧炉内有石墨做成的电极，电极的端头与炉料之间可以发出强烈的电弧，类似我们看到的闪电，具有极高的热能。电弧炉主要以废钢材为原料。装好炉料后，炉盖会盖上，随后电极就下降接近炉料表面。这时接通电源，电极就会发出电弧将电极附近的炉料熔化。然后加大电压，加快熔化速度。随着炉料的熔化程度，炉料（钢水）的位置会有变化，这时电极也会自动调整高度而不会淹没在钢水中。用电弧炉炼钢时也要吹进一些氧，以加快熔化速度。这个吹氧的时间必须掌握准确，否则会发生爆炸。在炉料将全部熔化时，钢水表面会漂浮着一层炉渣，这时工人们会取出一些钢水和炉渣来分析它们的成分，看看这炉钢炼得怎么样。如果里面有对钢质量有害的元素，还要继续精炼加以除掉。

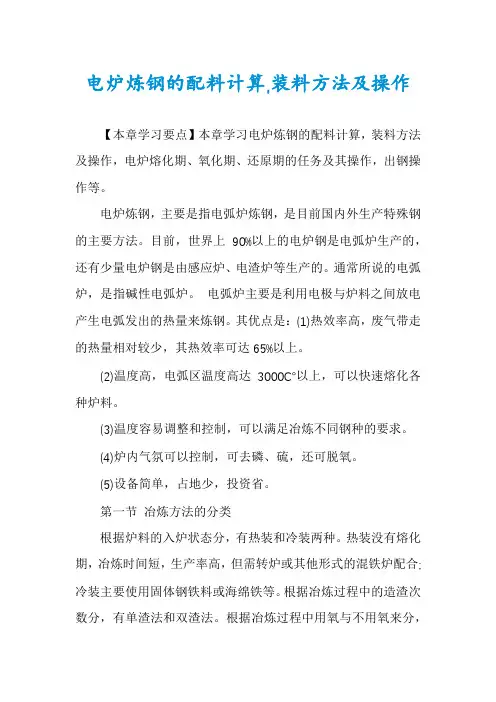

电炉炼钢的配料计算,装料方法及操作

【本章学习要点】本章学习电炉炼钢的配料计算，装料方法及操作，电炉熔化期、氧化期、还原期的任务及其操作，出钢操作等。

电炉炼钢，主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法。目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。通常所说的电弧炉，是指碱性电弧炉。电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。其优点是：(1)热效率高，废气带走的热量相对较少，其热效率可达65%以上。

(2)温度高，电弧区温度高达3000℃以上，可以快速熔化各种炉料。

(3)温度容易调整和控制，可以满足冶炼不同钢种的要求。

(4)炉内气氛可以控制，可去磷、硫，还可脱氧。

(5)设备简单，占地少，投资省。

第一节冶炼方法的分类

根据炉料的入炉状态分，有热装和冷装两种。热装没有熔化期，冶炼时间短，生产率高，但需转炉或其他形式的混铁炉配合;冷装主要使用固体钢铁料或海绵铁等。根据冶炼过程中的造渣次数分，有单渣法和双渣法。根据冶炼过程中用氧与不用氧来分，有氧化法和不氧化法。氧化法多采用双渣冶炼，但也有采用单渣冶炼的，如电炉钢的快速冶炼，而不氧化法均采用单渣冶炼。此外，还有返回吹氧法。根据氧化期供氧方式的不同，有矿石氧化法、氧气氧化法和矿、氧综合氧化法及氩氧混吹法。

冶炼方法的确定主要取决于炉料的组成以及对成品钢的质量要求，下面我们扼要介绍几种冶炼方法：

(1)氧化法。氧化法冶炼的特点是有氧化期，在冶炼过程中采用氧化剂用来氧化钢液中的Si、Mn、P等超规格的元素及其他杂质。因此，该法虽是采用粗料却能冶炼出高级优质钢，所以应用极为广泛。缺点是冶炼时间长，易氧化元素烧损大。

(2)不氧化法。不氧化法冶炼的特点是没有氧化期，一般全用精料，如本钢种或类似本钢种返回废钢以及软钢等，要求磷及其他杂质含量越低越好，配入的合金元素含量应进入或接近于成品钢规格的中限或下限。不氧化法冶炼可回收大量贵重合金元素和缩短冶炼时间。在缺少本钢种或类似本钢种返回废钢时，炉料中可配入铁合金，这种冶炼方法又叫做装入法，用“入”字表示，多用于冶炼高合金钢等钢种上。不氧化法冶炼如果不采取其他有效措施相配合，则成品钢中的氢、氮含量容易偏高。为了消除这种缺点，从而出现了返回吹氧法。

LF炉

LF炉(LADLE FURNACE)即钢包精炼炉，是钢铁生产中主要的炉外精炼设备。它的主要任务是： ①脱硫 ②温度调节 ③精确的成分微调 ④改善钢水纯净度 ⑤造渣

在LF炉生产中建立过程控制计算机系统，主要用来解决以下问题：

①实时接收生产计划，按照计划动态组织生产。 ②按照炉次对LF炉生产进行实时的数据跟踪。 ③通过冶金模型的计算，实现作业过程的优化，同时并向操作人员提供操作指导。④向下工序提供LF炉作业数据。 ⑤向工艺人员提供生产数据的历史追溯.

LF炉一般指钢铁行业中的精炼炉。实际就是电弧炉的一种特殊形式。

电弧炉

electric arc furnace

利用电极电弧产生的高温熔炼矿石和金属的电炉。气体放电形成电弧时能量很集中，弧区温度在3000℃以上。对于熔炼金属，电弧炉比其他炼钢炉工艺灵活性大，能有效地除去硫、磷等杂质，炉温容易控制，设备占地面积小，适于优质合金钢的熔炼。电弧炉按电弧形式可分为三相电弧炉、自耗电弧炉、单相电弧炉和电阻电弧炉等类型。电弧炼钢炉的炉体由炉盖、炉门、出钢槽和炉身组成，炉底和炉壁用碱性耐火材料或酸性耐火材料砌筑。电弧炼钢炉按每吨炉容量所配变压器容量的多少分为普通功率电弧炉、高功率电弧炉和超高功率电弧炉。电弧炉炼钢是通过石墨电极向电弧炼钢炉内输入电能，以电极端部和炉料之间发生的电弧为热源进行炼钢。电弧炉以电能为热源，可调整炉内气氛，对熔炼含有易氧化元素较多的钢种极为有利。电弧炉炼钢发明后不久，就用于冶炼合金钢，并得到较大的发展。

随着电弧炉设备的改进以及冶炼技术的提高，电力工业的发展，电弧炉炼钢的成本不断下降，现在电弧炉炼钢不但用于生产合金钢，而且大量用来生产普通碳素钢，其产量在主要工业国家钢总产量中的比重，不断上升。

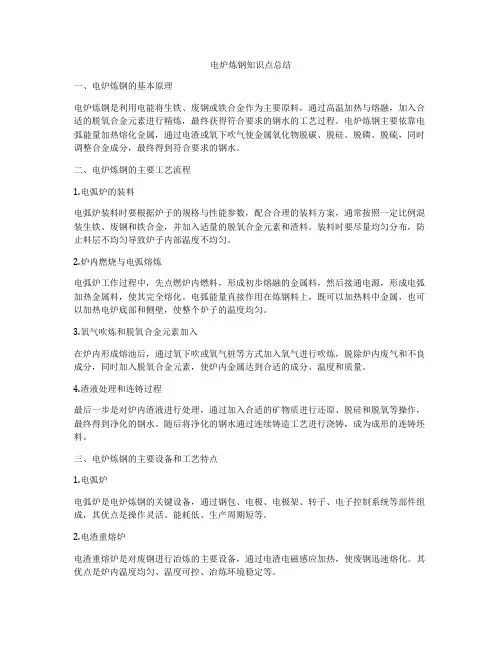

电炉炼钢知识点总结

一、电炉炼钢的基本原理

电炉炼钢是利用电能将生铁、废钢或铁合金作为主要原料，通过高温加热与熔融，加入合适的脱氧合金元素进行精炼，最终获得符合要求的钢水的工艺过程。电炉炼钢主要依靠电弧能量加热熔化金属，通过电渣或氧下吹气使金属氧化物脱碳、脱硅、脱磷、脱硫，同时调整合金成分，最终得到符合要求的钢水。

二、电炉炼钢的主要工艺流程

1.电弧炉的装料

电弧炉装料时要根据炉子的规格与性能参数，配合合理的装料方案，通常按照一定比例混装生铁、废钢和铁合金，并加入适量的脱氧合金元素和渣料。装料时要尽量均匀分布，防止料层不均匀导致炉子内部温度不均匀。

2.炉内燃烧与电弧熔炼

电弧炉工作过程中，先点燃炉内燃料，形成初步熔融的金属料，然后接通电源，形成电弧加热金属料，使其完全熔化。电弧能量直接作用在炼钢料上，既可以加热料中金属，也可以加热电炉底部和侧壁，使整个炉子的温度均匀。

3.氧气吹炼和脱氧合金元素加入

在炉内形成熔池后，通过氧下吹或氧气桩等方式加入氧气进行吹炼，脱除炉内废气和不良成分，同时加入脱氧合金元素，使炉内金属达到合适的成分、温度和质量。

4.渣液处理和连铸过程

最后一步是对炉内渣液进行处理，通过加入合适的矿物质进行还原、脱硅和脱氧等操作，最终得到净化的钢水。随后将净化的钢水通过连续铸造工艺进行浇铸，成为成形的连铸坯料。

三、电炉炼钢的主要设备和工艺特点

1.电弧炉

电弧炉是电炉炼钢的关键设备，通过钢包、电极、电极架、转子、电子控制系统等部件组成，其优点是操作灵活、能耗低、生产周期短等。

2.电渣重熔炉

电渣重熔炉是对废钢进行冶炼的主要设备，通过电渣电磁感应加热，使废钢迅速熔化。其优点是炉内温度均匀、温度可控、冶炼环境稳定等。 3.电弧炉与LF精炼炉的联合工艺

电弧炉与LF精炼炉的联合工艺是近年来发展的新工艺，通过将电炉炼钢与LF精炼技术结合起来，能够有效控制合金成分、温度和氧化物含量，提高钢水质量。

吴建常废钢电炉炼钢

电弧炉炼钢是钢铁工业的主要炼钢方法之一，近年由于电弧炉炼钢应用了一系列新技术、新工艺、新装备，开发并生产了许多新产品，使之形成了最有竞争力的钢铁生产方式，特别是全球范围兴起的低碳经济热潮，使电炉钢的发展最好的时机到来了。

世界钢协公布的转炉流程的吨钢能耗应在24吉焦/吨钢左右，折算成标准煤为820千克标煤/吨；电炉流程为12.4吉焦/吨钢左右，折合为400～420千克标煤/吨。按照《美国能源部能源信息署》给出的吨钢标准煤排放系数0.69计算，转炉流程二氧化碳排放量为2.07吨二氧化碳/吨钢，电炉流程为1.037吨二氧化碳/吨钢，二氧化碳排放加权平均值为1.76吨二氧化碳/吨钢，与报告中数值1.7吨二氧化碳/吨钢基本吻合，即转炉流程吨钢二氧化碳排放在2.05～2.1吨二氧化碳左右，电炉流程在1.0～1.05吨二氧化碳左右。因此大力发展电炉钢生产是今后钢铁工业的主流。

但受废钢原料短缺，电力能源价格上升等因素影响，近年来电弧炉钢产量增速远低于高炉-转炉工艺生产，电弧炉钢所占比例逐年下降：2008年粗钢产量为5.12亿吨，电炉钢占12.37%；2009年粗钢产量为5.77亿吨，电炉钢占9.66%。解决电炉原料问题及进一步节能降耗技术的开发是电炉钢发展的关键。

一、电炉炼钢原料的多元化

1）拓展废钢来源

我国是一个发展中的国家，社会的钢铁积蓄量不足，可回收供电炉炼钢用的废钢铁料数量少，国内自产废钢铁料远不能满足电炉炼钢生产的需要，因此需大量进口废钢。钢企自产废钢量按2009年废钢产生年5.35%测算，预计全年产生量约3300万吨左右。

社会废钢产量按2000年1788万吨，每年递增380万吨测算，到2009年预计达到4900万吨以上，国内废钢产生总量约8200万吨左右。

考虑到钢铁企业每年的自产废钢量中废次材的销售量约200万吨左右，钢企以外的设备制造行业、铸造行业，地方小钢厂对废钢的消耗年约1000万吨左右，2010年废钢资源缺口仍超过1000万吨。

LF炉的定义、功能、特点.........

LF炉的定义：LF炉(LADLE FURNACE)即钢包精炼炉，是钢铁生产中主要的炉外精炼设备。

LF炉一般指钢铁行业中的精炼炉。实际就是电弧炉的一种特殊形式。

LF炉的主要任务：①脱硫； ②温度调节；③精确的成分微调；④改善钢水纯净度；⑤造渣。

LF炉生产中控制计算机系统解决的问题：

①实时接收生产计划，按照计划动态组织生产。

②按照炉次对LF炉生产进行实时的数据跟踪。

③通过冶金模型的计算，实现作业过程的优化，同时并向操作人员提供操作指导。

④向下工序提供LF炉作业数据。

⑤向工艺人员提供生产数据的历史追溯.

LF炉功能： LF(Ladle Furnace)炉是70年代初期在日本发展起来的精炼设备。由于它设备简单，投资费用低，操作灵活和精炼效果好而成为冶金行业的后起之秀，在日本得到了广泛的应用与发展。LF炉精炼主要靠桶内的白渣，在低氧的气氛中(氧含量为5％)，由桶内吹氩气进行搅拌并由石墨电极对经过初炼炉的钢水加热而精炼。由于氩气搅拌加速了渣一钢之间的化学反应，用电弧加热进行温度补偿，可以保证较长时间的精炼时间，从而可使钢中的氧、硫含量降低，夹杂物按ASTM评级为O～O．1级。LF炉可以与电炉配合，以取代电炉的还原期，还可以与氧气转炉配合，生产优质合金钢。此外，LF炉还是连铸车问，特别是合会钢连铸生产线上不可缺少的控制成分、温度及保存钢水的设备。因此LF炉的出现形成了LD—LF—RH—CC(连铸)新的生产优质钢的联合生产线。在这种联合生产线上钢的还原精炼主要是靠LF炉来完成的。LF炉所处理得钢种几乎涉及从特钢到普钢的所有钢种，生产中可视质量控制的需要，采用不同的工艺操作制度。在各种二次精炼设备中，LF炉的综合性价比高。

LF精炼的特点： LF炉本身一般不具有真空设备。在精炼时，即在不抽真空的大气压下进行精炼时，靠钢桶上的水冷法兰盘、水冷炉盖及密封橡皮圈的作用可以起到隔离空气的密封作用。再加上还原性渣以及加热时石墨电极与渣中FeO、MnO、C如q等氧化物作用生成CO气体，增加炉气的还原性。除此之外，石墨电极还与桶内的氧气作用生成碳一氧化物，阻止炉气中的氧向金属传递。良好的氩气搅拌是LF炉精炼的又一特点。氩气搅拌有利于钢一渣之间的化学反应，它可以加速钢一渣之间的物质传递。有利于钢液的脱氧、脱硫反应的进行。吹氩搅拌还可以去除非金属夹杂物。吹氩搅拌的另一作用是可以加速钢液中的温度与成分均匀，能精确的调整复杂的化学组成，而这对优质钢又是不可缺少的要求。此外吹氩搅拌可加速渣中氧化物的还原，对回收铬、铝、钨等有价值的合金元素有利。

第一章电炉炼钢知识

1、电炉简介

电炉(EAF)的主要作用是通过高能电弧将废钢熔化并冶炼为高质量的钢水。因此现代化电炉的主要任务是尽快将固态原料变为钢水，并在随后的二次冶金过程中进行精炼。但是，如果时间充足的话几乎所有的冶金过程都在电炉中进行，这经常作为二次精炼的预处理。

2、电炉技术的发展

传统的钢铁生产工艺 –通过铁矿石冶炼的铁水来生产钢– 仍然在世界钢产量中占主导地位，但是每年采用电炉流程生产的钢材越来越多，2004年世界和美国钢产量的1/3是由电炉生产的，电炉钢产量越来越多废钢的循环利用节约了原材料和能量消耗，对经济和环境都十分有利。

通过循环利用原料，电炉工艺能够生产低合金和高合金钢，并能够生产很多钢种，从发动机和大的工具钢到不锈钢餐具、医疗器械等。不同的电炉厂根据电炉容量（一般在50到150吨之间）和功率不同，产量也不一样。电炉冶炼时间，例如从上炉出钢到下炉出钢的时间间隔一般在45分钟到2小时之间，通常和拉速相匹配。

3、基本设备和操作

电炉的基本结构包括带有炉盖的炉壳。炉壳的内衬为陶瓷砖（一般为碳化镁砖），用来将炉子和钢液隔绝。在炉壳的上部和炉盖内部均采用水冷设备代替了陶瓷砖。并使水冷板和钢液不直接接触。

在通电熔化废钢之前，先通过废钢料篮向炉中加入认真挑选过的废钢。加入废钢后，关闭炉盖，将三根石墨电极降低至废钢。加电后通过电极和废钢之间打弧将电能转变为热能。当废钢熔化后，在炉低汇集形成钢液。

废钢熔化、并在废钢内形成凹陷后，将电极降低。通过电气系统的反馈信号，来调节电极夹持臂的位臵，进而控制电极的垂直运动，以保证最佳的供电状态。

当废钢熔化后，电炉里面有了更多的空间，这时关闭电源、打开炉盖向炉里加入另一篮废钢。然后打开电源，开始熔化第二篮废钢。

当所有的废钢熔化后（一般为2或3篮），继续加热以保证钢液的温度比出钢高。这个阶段－经常被称为精炼阶段－开始进行一些冶金操作例如脱硫、脱磷和脱碳当钢液的温度和成份合适时，关闭电源、出钢。

电炉炼钢

【本章学习要点】本章学习电炉炼钢的配料计算，装料方法及操作，电炉熔化期、氧化期、还原期的任务及其操作，出钢操作等。

电炉炼钢，主要是指电弧炉炼钢，是目前国内外生产特殊钢的主要方法。目前，世界上90%以上的电炉钢是电弧炉生产的，还有少量电炉钢是由感应炉、电渣炉等生产的。通常所说的电弧炉，是指碱性电弧炉。

电弧炉主要是利用电极与炉料之间放电产生电弧发出的热量来炼钢。其优点是：（1）热效率高，废气带走的热量相对较少，其热效率可达65%以上。

（2）温度高，电弧区温度高达3000℃以上，可以快速熔化各种炉料。

（3）温度容易调整和控制，可以满足冶炼不同钢种的要求。

（4）炉内气氛可以控制，可去磷、硫，还可脱氧。

（5）设备简单，占地少，投资省。
