毕业设计论⽂浅论汽车空调原理结构与维修毕业设计(论⽂)浅论汽车空调原理结构与维修摘要现代汽车空调是⼀个机电⼀体化的，多功能于⼀体的系统。
要想合格快速的维修好汽车空调，第⼀、要彻底系统的了解汽车空调的原理和结构。
第⼆、要具备机电⼀体化的维修技术。
第三、要对维修车辆空调控制原理要了解，要有原⼚的维修资料。
第四、要有合格的、专业的维修设备。
因此本⽂根据汽车空调的结构，分析了轿车空调的原理和制冷系统的维修。
关键词：空调；结构；修理⽬录第⼀章绪论 (1)第⼆章汽车空调基础知识 (2)2.1空调的作⽤ (2)2.2汽车空调的运⾏费⽤ (3)2.3汽车空调制冷剂 (4)2.4空调冷冻油 (4)2.5汽车空调⼯作原理 (4)2.5.1汽车空调的制热系统 (4)2.5.2汽车空调对车内空⽓的净化 (5)2.5.3汽车空调的制冷系统 (5)第三章汽车空调制冷元件及制冷系统分类 (6)3.1制冷元件 (6)3.2制冷系统分类 (6)3.2.1膨胀阀式制冷系统 (6)3.2.2节流管式制冷系统 (7)3.2.3制冷压缩机 (8)3.2.4热⼒膨胀阀 (8)3.2.5节流管 (9)3.2.6储液⼲燥器 (9)3.2.7积液器 (9)3.2.8冷凝器和风扇 (9)3.2.9蒸发器和⿎风机 (10)第四章制冷系统压⼒、温度故障诊断 (11)4.1制冷剂外漏的检查 (11)4.2汽车空调制冷效果的检测 (11)4.3空调故障通常⽤压⼒表来诊断故障 (11)4.3.1平衡压⼒检测 (11)4.4系统压⼒七种基本⼯况（假设环境温度32℃） (12)第五章故障实例分析 (15)5.1空调不凉 (15)5.2空调不起动 (15)总结 (16)致谢 (17)参考⽂献 (18)(说明：⽬录编制页码⼀定要与论⽂内容页码⼀致，否则毕业论⽂将视为不合格，字体为⼩四仿宋，1.5倍⾏距。
⽬录⽣成右键“更新域”即可⾃动⽣成全⽂⽬录)第⼀章绪论汽车空调对于现代汽车来说是⾮常重要的，它不仅可以提⾼乘车⼈员的舒适程度，⽽且在很⼤程度上提⾼了驾驶的安全性。
汽车空调工作原理及管路连接简图
汽车空调工作原理及管路连接简图尽管汽车空调的空调系统的原理与其它空调系统是相同的，但汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器，在清洗过程中又往往会把制冷剂泄放到大气中去。
造成臭氧层消耗，破坏了环境。
二、汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。
汽车空调分高压管路和低压管路。
高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。
贮液干燥器实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。
一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。
另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。
贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。
冷凝器和蒸发器它们虽然叫法不一样，但结构类似。
它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。
冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。
其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。
总之冷凝器是哪里凉快哪里去，以便其散热冷凝。
蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。
压缩机是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。
管道由于要注入一定压力的制冷剂，所以必须采用金属管道。
中重卡车空调系统原理及使用维修手册
cm3 KW/( Kcal/h)
℃
5/(4500) R134a
0.9 24/15
2.2 420
1.2（外平衡式）
V59/JSS-96 147/96
PAG/RG20 150
7KW/6000
停止：2.8 启动：4
压力控制范围
MPa
高压： 3.140（断） 2.550（通） 低压： 0.196（断） 0.226（通）
2. 空调系统的主要部件及结构 ------------------------------ 12 2.1 压缩机结构 ---------------------------------------- 12 2.2 冷凝器及其部件 ------------------------------------ 14 2.3 蒸发器及其部件 ------------------------------------ 15 2.4 连接管及其部件 ------------------------------------ 16 2.5 制冷剂的特性及安全 -------------------------------- 17
（图7）
2.2 冷凝器及其部件 冷凝器的作用就是把压缩机排出的高温高压气体冷凝成中温高压的液
同时热湿空气遇到冰冷的蒸发器表面散热片时，凝结成水，从蒸发器中 排出到车外。
奇瑞A3空调系统
空调系统部件位置图
1. 冷凝器总成
2. 压缩机-冷凝器管路总成
3. 空调压缩机总成
4. 冷凝器-干燥瓶管路总成
5. 干燥储液器总成
6. 干燥瓶-蒸发器管路总成
7. 蒸发器-压缩机管路总成
8. 进风滤清器总成
9. HVAC总成
10. 自动空调控制面板总成
11. 阳光传感器总成
12. 排水管总成
8
学员手册——空调系统
6 常见故障诊断与排除…………………………………………………52
2
学员手册——空调系统
课程目标:
学员学完本程后,将能够:
➢ 掌握A3空调制冷系统的设计特点和工作原理
➢ 掌握A3空调制冷系统的维修诊断方法
➢ 掌握A3手动空调控制系统的工作原理
➢ 掌握A3手动空调控制系统的维修诊断方法
➢ 掌握A3自动空调控制系统的工作原理
果发现教材内容与实际车辆不相符，则以奇瑞汽车最新公布的车辆维修手册
和技术通讯为准。
本教材中部分内容由培训中心老师结合相关技术资料编写，如果各位同
学在使用过程中发现问题，请及时与培训中心取得联系，我们将尽快更正。
奇瑞汽车售后培训中心
版本信息：本教材最后修订日期为2008年7月3日
1
学员手册——空调系统
目录：
1 空调制冷系统…………………………………………………………4
2 加热系统………………………………………………………………21
3 空气调节和分配系统…………………………………………………22
4 空调控制系统…………………………………………………………29
5 空调系统主要部件的拆装和更换……………………………………42
新能源汽车电气技术(第2版)课件：新能源汽车空调系统
四、比亚迪E5空调系统
1.系统概述 该车空调系统为BC14电动压缩机自动调节空调，应用于E5纯电动型轿车。系 统主要由电动压缩机、冷凝器、HVAC总成、制冷管路、PTC，暖风水管、风道、 空调控制器等零部件组成，具有制冷、采暖、除霜除雾、通风换气四种功能。该 系统利用PTC水暖采暖，利用蒸汽压缩式制冷循环制冷，制冷剂为R410a，冷冻油 型号为POE。控制方式为按键操纵式。自动空调箱体的模式风门、冷暖混合风门 和内外循环风门都是电机控制。
三、新能源汽车空调系统的分类
4.遥控空调系统 遥控空调系统能让车辆操作人员通过智能手机应用程序或汽车密钥卡来激活空调系统。在 传统的混合动力汽车中，使用手机应用程序或汽车密钥卡遥控启动空调后，空调最长可运行 3min，这取决于动力蓄电池的荷电量（SOC）。在插电式混合动力汽车中，遥控空调最多可运 行10min，这是因为车内空间更大，所需空调运行时间更长，同时也与动力蓄电池的荷电量（ SOC）有关。。
谢谢观看
新能源汽车供暖系统故障分析
一、新能源汽车暖风系统的功能
汽车暖风系统是将冷空气送入热交换器，吸收某种热源的热量，提高空 气的温度，并将热空气送入车内。汽车暖风系统的功能是与蒸发器一起共同 将空气调节到使人感到舒适的温度；在寒冷的冬季向车内供暖，提高车内空 气的温度；当车窗结霜，影响驾驶人和乘客的视线，不利于行车安全时，可 通过采暖装置吹出热风来除霜。
一、空调系统组成
3.蒸发器 蒸发器的作用是汽车空调制冷系统中的另一个热交换器，作用与冷凝器相反，它 是将经过节流降压后的液态制冷剂在蒸发器内沸腾汽化，吸收蒸发器表面周围空气的 热量而使之降温，风机将冷风吹到车室内达到降温的目的。
一、空调系统组成
4.膨胀阀 膨胀阀和变频压缩机协同工作，利用它精确控制流量的功能，整体提升空调系统 的工作效率。可实时调节开阀速度、开度，相较TXV有更灵活的可控性。根据控制器 的脉冲电压信号，线圈驱动步进转子旋转。通过精密丝杆传动，转子将旋转运动转化 为阀芯的轴向直线移动。通过上述运动，阀芯在控制器的控制下调节阀体通道大小， 以实现制冷剂的设计流量。
1. 汽车空调系统(85页PPT).ppt
a）R12 （CCL2F2）
b）R134a（CH2F-CF3）
图8-6 汽车空调用制冷剂
2.汽车空调制冷系统的基本组成
图8-7 汽车空调蒸汽压缩制冷系统 1-电磁离合器；2-压缩机；3-轴流式冷却风机；4-车外冷空气；5-冷凝器； 6-储液干燥器；7-热空气（吹向发动机）；8-高压管路；9-车内热空气；10-离心式冷却风机； 11-节流膨胀阀；12-蒸发器；13-冷空气（吹入车内）；14-低压管路；15-压缩机驱动皮带
3.汽车蒸汽压缩制冷系统工作原理
汽车蒸汽压缩制冷系统工作时，制冷剂以不同的状态（物 态）在密闭系统内循环流动，每一循环包括四个基本过程：
1）蒸汽压缩过程
当发动机带动压缩机运转时，压缩机吸入蒸发器出口处低温 （约0℃）低压（约0.147MPa）的气态制冷剂，将其压缩成 高温（70～80℃）、高压（约1.471MPa）的蒸汽排出压缩机。
压缩机是蒸汽压缩制冷系统中低压和高压、低温和高温 的转换装置，其正常工作是实现热交换的必要条件。
汽车空调制冷容积式压缩机种类繁多。按排量变化与否可 分为定量式和变量式两大类。常用的定量式压缩机按运动形式 和主要零件形状不同，又可分为往复活塞式和旋转活塞式两大 类。常用的轴向活塞式压缩机有斜盘式和摇板式两种。
8.1.3汽车空调系统的组成和分类 1.汽车空调系统的基本组成
现代汽车全功能空调系统由制冷系统、供暖系统、通风系 统、空气净化装置及控制系统等几部分组成。
①通风系统。通风系统用于将车外的新鲜空气引进车内，达 到通风、换气的目的。
②采暖系统。采暖系统用于对车内空气或车外进入车内的新鲜 空气进行加热、除湿，使车内达到温暖舒适。
1.动压通风方式
动压通风（自然通风）方式是利用汽车行驶时，车外空 气对汽车产生的风压，通过进风口和排风口，实现通风换气。

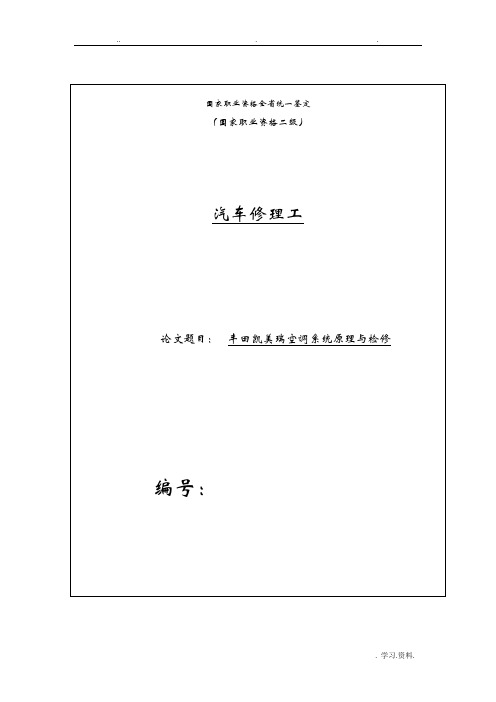

丰田凯美瑞空调系统原理与检修
丰田凯美瑞空调系统原理与检修摘要：现代汽车空调是一个机电一体化的产品，集多功能于一体的系统。
要想准确快速的修好汽车空调，首先要系统的了解汽车空调的原理和结构，要具备机电一体化的维修技术。
其次要有原厂的维修资料及合格的、专业的维修设备。
因此本文根据汽车空调的结构，分析了轿车空调的原理和制冷系统的维修。
关键词：丰田凯美瑞空调系统原理检修一、凯美瑞空调系统的组成凯美瑞汽车空调主要由制冷系统、暖风系统、通风系统、空气净化系统、电子控制系统组成。
制冷系统主要由压缩机、电控离合器、冷凝器、蒸发器、膨胀阀、贮液干燥器、管道、冷凝风扇、和控制系统等组成。
1、压缩机图1空调压缩机压缩机被称为制冷循环系统的心脏，它吸入来自蒸发器的低温低压气态制冷剂并将其压缩成高温高压。
2、冷凝器图2冷凝器冷凝器作用是：将压缩机排出的高温、高压制冷剂蒸气进行冷却，使其凝结为高压制冷剂液体。
3、蒸发器1吸热管2管子3排水管4水槽图3蒸发器其作用是将来自热力膨胀阀的低温、低压液态制冷剂在其管道中蒸发，使蒸发器和周围空气的温度降低。
同时对空气起减湿作用。
4、膨胀阀图4膨胀阀膨胀阀的功能：一是将高压制冷剂液体节流减压，由冷凝压力降至蒸发压力；二是自动调节制冷剂进入蒸发器的流量，以适应制冷负荷变化的需要;三是控制制冷剂的流量，防止液击和蒸发器出口蒸气异常过热。
5、贮液干燥器图5贮液干燥器贮液干燥器作用是临时贮存从冷凝器流出的液态制冷剂，以便制冷负荷变动和系统中有微漏时，能及时补充和调整供给热力膨胀阀的液态制冷剂量，以保证制冷剂流动的连续和稳定性。
6、鼓风机汽车空调制冷系统采用的风机，大部分是靠电机带动的气体输送机械，它对空气进行较小的增压，以便将冷空气送到所需要的车室，或将冷凝器四周的热空气吹到车外，因而风机在空调制冷系统中是十分重要的设备。
二、制冷原理图6制冷原理压缩机将低温低压（14℃，0.15-0.3MPa）的制冷剂气体压缩为高温高压（70℃，1.3-1.5 MPa）的制冷剂气体，目的是使制冷剂比较容易液化放热。
汽车空调制冷系统的构造
汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。
1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。
压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。
功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。
①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。
②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。
高压状态存在于压缩机出口到膨胀阀入口之间。
分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。
压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。
当一只活塞处于进气行程时，则另一只活塞处于压缩行程。
通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。
当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。
同时，吸气舌簧阀开启，低压制冷剂蒸气进入。
当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。
压缩机将系统的低压侧与高压侧分割开来。
进入压缩机的是一种低压并略微过热的制冷剂蒸气。
当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。
冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。
(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。
