iFix SCADA冗余配置S：
一、配置SCADA冗余的前提条件：
1、两个SCADA SERVER 又同样的过程数据库
2、相同的I/O DRIVER 配置
3、连接到相同的设备
4、SCU配置成报警同步。
5、独立于IFIX软件外，两个SCADA服务器和客户端的机器在物理
网络连接是通的。
二、客户端配置
1、 启动客户端IFIX软件，打开IFIX软件的SCU（系统配置程序），
其画面如下：（确保禁用了SCADA支持）
2、 打开系统配置的网络配置，打开的画面如下：
画面（一）
3、 网络中选择网络连接的协议，如TCP/IP协议。
4、 删除所有已经配置的远程节点
5、 在远程节点名中输入用户定义的逻辑节点的名称。（在图中有
标注）。关于远程逻辑节点名的使用是这样的，假设我们取的
远程的节点名称是PROD_1,二两个SCADA 服务器的名称分
别是 SCADA10P(主)和SCADA10B（备），那么在数据连接，
VBA脚本，调度，动画的数据源中引用格式是
FIX32.PROD_1.TANKEVEL.F_CV 而不是
FIX32.SCADA10P_1.TANKEVEL.F_CV。
6、 然后选择上图中的按纽，进入下面的画面：
在这里输入远程
节点名称如
PROD_1
7、 在上面的画面中的设置如下：
首先选中“启用逻辑节点名（E）”复选框，在主节点名中输入主
的SCADA服务器的物理节点名，在备节点名中输入备用SCADA服
务器的物理节点名，最后单击画面的“确定”按纽关闭画面，返回到
画面（一），单击画面（一） 的“确定”按纽，返回到SCU配置画
面。
8、 打开下面的画面：（SCU—配置—本地启动）
主的SCADA
服务器的物理
节点名
备用的SCADA服
务器的物理节点
名
选中“本地节点别名”，单击“确定”按纽，返回到SCU配置画面。
9、 保存SCU配置，退出SCU配置。
10、 修改系统的HOST文件，该文件的目录是 WNNT：
\SYSTEM32\drivers\etc\host.ini ，将两个SCADA 服务器的IP
地址、节点名称、机器名称信息添加到该文件当中，如：
192.168.0.1 taida1 taida1
192.168.0.2 taida2 taida2
修改完毕后，保存该文件，重新启动IFIX ！
客户端配置完毕。
三、主SCADA SERVER 配置
1、打开主的SCADA SERVER 的SCU系统配置，配置逻辑节点名和
报警同步。具体操作如下：在SCU配置的“配置”菜单 “本地
启动”，弹出下面的画面（转下一页）
在本地节点名中输入节点名，该名称必须和客户端的SCU配置中社
定的主SCADA 服务器的名称是一致的，该例子的主SCADA服务器
的名称是SCADA10P，在本地逻辑节点名处输入远程节点名称，必
须和客户端的远程节点名称是一致的，在本例子中的名称是PROD_1,
然后选中“本地节点别名”复选框，最后单击“确定”按纽，关闭“本
地启动定义”对话框，返回到SCU配置画面。
2、单击SCU配置画面的按纽，弹出下面的画面：（转
下页）
在这个画面的SCADA邻居的SCADA名出输入备用的SCADA服务
器的节点名，在该例子的名称为SCADA10B，单击“确定”，退出
SCADA组态，返回到SCU配置画面，保存SCU设置，退出SCU配
置，重新启动IFIX 。
四、备用SCADA SERVER 配置
1、打开备用的SCADA SERVER 的SCU系统配置，配置逻辑节点名
和报警同步。具体操作如下：在SCU配置的“配置”菜单 “本
地启动”，弹出下面的画面（转下一页）
在本地节点名中输入节点名，该名称必须和客户端的SCU配置中社
定的主SCADA 服务器的名称是一致的，该例子的主SCADA服务器
的名称是SCADA10B，在本地逻辑节点名处输入远程节点名称，必
须和客户端的远程节点名称是一致的，在本例子中的名称是PROD_1,
然后选中“本地节点别名”复选框，最后单击“确定”按纽，关闭“本
地启动定义”对话框，返回到SCU配置画面。
2、单击SCU配置画面的按纽，弹出下面的画面：（转
下页）
在这个画面的SCADA邻居的SCADA名出输入主的SCADA服务器
的节点名，在该例子的名称为SCADA10B，单击“确定”，退出SCADA
组态，返回到SCU配置画面，保存SCU设置，退出SCU配置，重
新启动IFIX 。
在上述的配置完成后，将需要通讯的IFIX的节点的IP地址都添加到
每个IFIX节点的HOST文件中去，其语句格式如下：
# IP ADDRESS IFIX NODE NAME HOST NAME 机器名）
如：
169.254.90.73 SCADA10P ZLL
将所有的网络上的IP地址都添加到每个机器的HOST文件中去，保
存该文件，到此为止，冗余配置完成！
王主任，如有问题，请再于我联系！
2.
a. 定义逻辑节点名。
b. 在SCU中配置主、备SCADA服务器。
c. 配置SCADA服务器对。
d. 配置报警同步。
e. 同步SCADA服务器的时钟。
f. 如果安全启用的话，分配手动故障切换的权限。
3. 配置网络冗余：
a. 在SCU中配置网络冗余的网络路径。
b. 如果使用TCP/IP，则修改hosts文件。
c. 如果需要的话，通过禁用网络路径和平衡网络定时器值和故障切换时间值来
优化系统性能。
4. 使用网络状态服务器域和iFIX提供的网络诊断画面来监视和控制网络状态。
SCADA服务器的报警处理
在SCU中为双SCADA服务器配置网络和SCADA选项时，iFIX自动启动报警启动
对列服务，在会话丢失和重建连接时该服务确保报警不会丢失。
启用在SCADA节点对之间的报警同步，需要为每个SCADA定义一个备份SCADA作
为SCADA对。例如，如果有两个SCADA节点(SCADA1和SCADA2)，可以按照如下
步骤启用报警同步:
1. 在“本地启动”中，定义节点名。
2. 在SCADA1的SCU中 ，从“配置”菜单中选择“SCADA”。
3. 在“SCADA配置”对话框中的“SCADA名”域中输入“SCADA2”。
注意: SCADA2的逻辑节点名必须与SCADA1不同。
4. 在SCADA2的SCU中，从“配置”菜单中选择“SCADA”。
5. 在“SCADA配置”对话框中的“SCADA名”域中输入“SCADA1”。
6. 确保在每台计算机的SCU网络配置中，主备SCADA节点的名字列在“远程节点配
置”对话框的列表框中。更多信息， 请参阅成组主、备份节点。
注意：不要将主和备份SCADA服务器按单独的远程节点添加。
7. 确保两个节点的过程数据库是完全一致的，最简单的办法是比较两个数据库的序列
号，如果它们不匹配，则合并两个数据库，然后将合并后的PDB文件拷贝到每台服
务器上。
当一台SCADA服务器发生报警，该报警被送到显示节点中。显示节点只从活动节
点上接收报警，而无论该活动节点是主SCADA还是备份SCADA。用户无法监视非
活动SCADA节点产生的报警。
在显示节点，报警和消息使用逻辑名，并用方括号括起来，如下面的例子，逻辑
节点名为LNN。
04/29/98 22:49:45.1 [LNN] AI-1 HI 72.00
然而，如果是数据库管理器或者由于网络问题产生的报警，报警文本显示的是物
理节点名字。
当节点被配置成SCADA服务器对中的一个时，报警一览队列的长度需要被定义为
非备份状态下的两倍。例如，如果系统中产生500个报警，报警一览队列最好定
义为1000。如果报警一览队列溢出，将会看见报警在报警一览中显示，然后消
失。关于报警队列长度的信息，请参阅实现报警和消息。
IFIX WEBSPACE在同一台电脑上配置
IFIX WEBSPACE与SCADA在同一台电脑上安装步骤
IFIX对操作系统的要求
Window 7 只能64位，window2003 32或64位，window2008 32或64位安装ifix前要安装office和iis6.0以上。
1.安装完整ifix软件，安装时选择scada 和网络，节点随意。
2.安装好授权驱动，打开ifix配置scu文件如图：
3.其他默认，配置网络（两个scu文件配置一样）
4 . 进入ifix 在scu文件中设置安全（1）在window中添加一个账户（2）加进ifix用户账户中
4.修改hosts文件（C:\Windows\System32\drivers\etc\hosts）
把ip地址和ifix SCADA节点添加进去
例如：
5.服务器防火墙设置
关闭所有防火墙。
或在防火墙添加端口，添加tcp端口491和端口80
6.在其他计算机上IE浏览器上打开画面地址栏输入（http：//服务器的ip地址或服务器的
计算机名/ifixwebspace）
注：只能使用32位的IE ,用户名与节点不能相同。

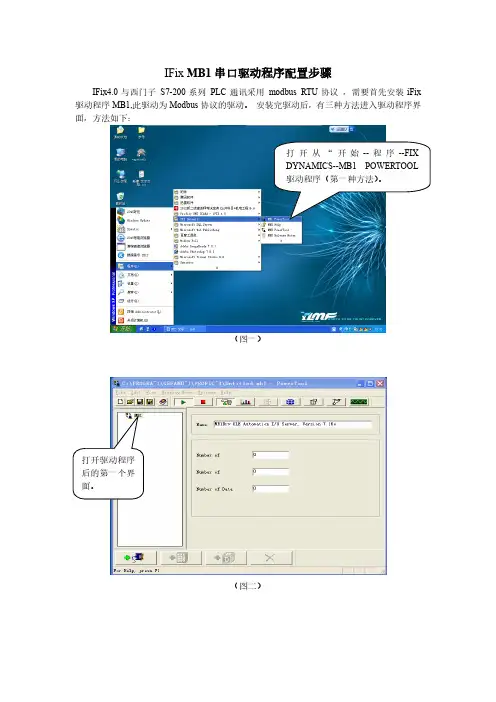

IFix MB1串口驱动程序配置步骤
IFix MB1串口驱动程序配置步骤
IFix4.0与西门子S7-200系列PLC通讯采用modbus RTU协议，需要首先安装iFix 驱动程序MB1,此驱动为Modbus协议的驱动。
安装完驱动后，有三种方法进入驱动程序界面，方法如下：
（图一）（图二）打开从“开始--程序--FIX DYNAMICS--MB1 POWERTOOL 驱动程序（第一种方法）。
打开驱动程序后的第一个界面。
打开从“开始--程序--Proficy HMI
SCADA-iFIX4.0--系统配置（第二、
三种方法）。
（图三）
第三种方法是双击打开
SCADA组态图标即可
打开图五的画面。
双击MB1图
标立即可打
开图二的画
面。
这是第二
种方法。
（图四）
（图五）（图六）点击问号按钮可添加MB1驱动器
选择MB1驱动器后，点击配置可打开图二的画面。
点击添加
通道按钮。
（图七）
通道的名
称
设置通道参数，包括端口
启用，通讯参数设置应与
PLC一致，协议选择RTU,
模式选择Master
点击添加
设备图标
可见下图。
（图八）
（图九）
（图十）
设备的名称
设备的站号
数据类型
点击数据块定义图标可见下图。
数据块的名称
数据块的定义访问区域。
最后别忘了要勾选启用该块。
Historian安装及配置说明
Historian安装说明1、安装分服务器、客户端、采集器三种类型安装：
Historian服务器安装，选择”Install Historian”;
输入账号：Admin的密码，并请记住：
安装成功后，重启计算机：
Historian客户端安装，选择”Install Excel Add-in”和”Install Client Tools”；
下一步后全部默认，安装成功后，重启计算机：
采集器安装（安装在SCADA端），选择”Install Collectors”以及”Install Excel Add-in”和”Install Client Tools”
勾选iFIX Collector,安装iFIX采集器：
输入Historian服务器的IP地址或名称：
安装成功后，重启计算机：
2、采集器冗余配置
1)两台SCADA的SCU任务配置，添加” IHFIXCOLLECTOR.EXE”，命令行参数：”runasdos”
2)打开Historian Administrator
3)对SCADA1采集器，按下图启动采集器冗余功能，然后点击”Update”
4)对SCADA2采集器，按下图启动采集器冗余功能，然后点击”Update”
3、添加标签：。
Ifix5.5安装及SCU配置,备份工程打开
Ifix安装及SCU配置
一、软件安装
1、将ifix软件安装包解压到文件夹中
2、鼠标左键双击InstallFrontEnd文件，出现下图界面，点击“安装ifix5.5”选项
3、如下图，选择“是”
4、继续选择“是”
5、点击下一步
6、选择“我接受许可证协议中的条款“，然后点下一步
7、选择“典型“，继续点击下一步
8、选择软件安装的位置，一般安装在默认文件夹中，也可以更改到其他文件夹（本例中不做改变），继续下一步
9、点击安装
10、软件安装中，耐心等待
11、选择ＳＣＡＤＡ服务器，然后点下一步
12、点击跳过
13、选择“是“
14、选择“是“，安装ｈｉｓｔｏｒｙｆｏｒｓｃａｄａ４.５
15、选择安装位置，一般选择默认，点击“ｎｅｘｔ“
16、正在安装
17、选择“ｙｅｓ“
18、选择“否“
19、安装完成，重启计算机生效
二旧工程的导入及打开
1、打开ifix，点击SCU，运行系统配置应用
2、选择配置——本地启动
3、选择旧的SCU文件（即原来的组态文件，在备份工程下的local文件夹下），点击确定，然后在“文件“中保存。
再点“配置“，选择”路径“
把项目的文件夹改成备份工程所在的目录，然后点击左下角的更改项目
在“新工程项目生成ifix默认文件“，选择”否“，确定，并保存文件后关闭SCU 配置
重新打开ifix5.5，点击第一项ifix图标，即可正常启动。
交换机冗余连接配置
| 练习1 | 练习2 | 练习3 | 练习4 | 练习5 | 练习6 | 练习7 | 练习8 | 练习9 | 练习10 | 练习11 | 练习12 | 练习13 | 练习14 | 练习15 | 练习16 |练习3：交换机冗余连接配置冗余连接是提高网络稳定性和可用性的重要措施之一。
借助冗余连接技术，当某条链路、某块网卡或某台设备出现故障时，不会造成网络中断。
冗余连接可分为两类，即单链路冗余和多链路冗余。
一、单链路冗余—扩展树1、为提高网络的安全性，各交换机之间都有两条链路连接，但在生成树（Spanning-tree）有效（交换机默认）的情况下，只可能有一条链路有效，其他链路是不通的。
主机 IP 地址及子网掩码主机I P 地址子网掩码PC0 192.168.1.1 255.255.255.0PC1 192.168.1.2 255.255.255.0PC2 192.168.1.3 255.255.255.0PC3 192.168.1.4 255.255.255.0PC4 192.168.1.5 255.255.255.0PC5 192.168.1.6 255.255.255.0如下图：2、若每台交换机都做下列配置：操作命令简写格式1、从用户模式进入特权模式Sw1> enable SW1> en2、进入全局配置模式SW1# configure terminal SW1# conf t3、进入端口组fastethernet3-6 Sw1(configure)#interface rangefastethernet 0/3-6SW1(configure)# in rf0/3-64、指定端口为快速启动SW1(config-if-range)#spanning-tree portfastSW1(config-if-range)#spa p t5、返回全局配置模式SW1(config-if-range)#endCtrl+Z6、保存配置SW1# copy running-configstartup-configSw1h#cop r s则交换机之间因存在环路而无法连通。

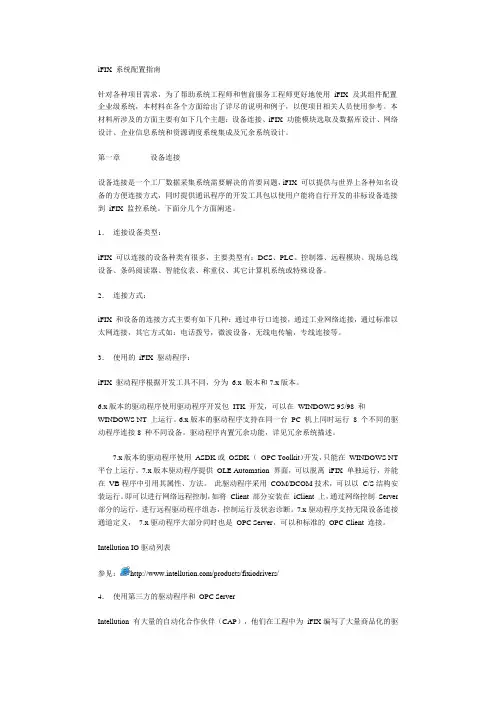

iFIX 系统配置指南
