矿井通风阻力测定(范本)
矿井通风阻力测定报告材料
耒阳市马康煤业公司炭山煤矿矿井通风阻力测定报告2018 年3 月会审表为了确保矿井安全生产，保证矿井通风正常，根据《煤矿安全规程》规定，我矿于2017 年4 月28 日矿井通风系统风阻进行一次测定。
一、组织领导小组组长：胡召祥副组长：王德华成员：尹小平（通风技术员）、刘爱明（生产副矿长）、曹国金（安全副矿长）、刘仁仕（采煤技术员）、雷群松（地质技术员）、欧学明（机电技术员）、候井德（掘进技术员）1、概述矿井通风系统现状生产布置及风量分配情况：主（副）斜井T运输石门T运输巷T采煤工作面T回风巷T回风T回风斜井T引风道T地面。
2、通风阻力实际测定、计算及分析2.1、通风阻力测定的目的矿井通风阻力测定是矿井通风技术管理的一项重要内容，其主要目的在于（1）了解矿井通风系统的阻力分布情况；（2）为生产矿井通风系统优化和合理配风提供基础资料和参数；（3）为矿井井下灾害防治和风流调节提供必要的基础资料；（4）为保证矿井的正常生产和增产提效提供依据；（5）为矿井通风能力核定提供基础参数。
2.2、通风阻力测定的技术依据及方法2.2.1 、测定的技术依据《煤矿安全质量标准化标准及考核评级办法》《矿井通风阻力测定方法》MT/T 440-1995MT/T440-1995《煤矿安全规程》第119 条规定：“新井投产前必须进行次通风阻力测定，以后每年至少次，矿井转入新水平生产或改变一翼通风系统后，必须重新进行矿井通风阻力测定。
2.2.2 、测定方法本次测定采用气压计基点测定法。
基点法是将一台气压计放在井上或井下某基点处，每隔一定时间测取气压读数并记录测定时间以监测地面大气压力的变化，进而对井下测定的气压数据进行校正；另一台气压计沿事先选好的路线逐点测定气压值并记录测定时间。
采用基点法测定时两测点间的通风阻力计算公式为：）＋Z1－Z2 g ，（1）式中：1、2——分段阻力，Pa; P1 , P2——,Pa; ---- 分段巷道起点和末点基点绝对静压，Pa；p1 ,p2――的空气密度,Kg/m3 ;V1，V2——的风速m/s ；g ――重力加速度n/s2 ；Z1，Z2 ――的标高,m。
模拟矿井通风阻力测定方案
模拟矿井通风阻力测定方案矿井通风阻力的测定是矿山安全生产中非常重要的一项工作，它对于确定通风系统设计合理性、提高通风效率和保障矿工健康安全具有重要意义。
本文将模拟一种矿井通风阻力测定方案，并详细介绍其步骤和方法。
一、方案介绍该方案基于实际矿井通风情况，利用现场测量、参数计算和曲线拟合等方法，对矿井通风阻力进行测定。
方案分为三个主要步骤：现场测量、数据处理和结果分析。
在每个步骤中，我们将采取合适的方法和仪器设备进行操作。
二、现场测量1.设定测量区域：选择矿井主要通风道路作为测量区域，并确保测量区域内通风状态稳定、无明显干扰。
2.测量通风风速：使用风速仪等工具，在测量区域内选取多个位置测量通风风速。
确保每个位置的测量时间和测量次数一致，并记录每个位置的风速数据。
3.测量风压：利用压差计等仪器，在测量区域的不同位置测量通风风压。
同样，每个位置的测量时间和测量次数要一致，并记录每个位置的风压数据。
4.其它参数测量：除了风速和风压，还需测量温度、湿度等参数，记录并整理这些数据。
三、数据处理1.去除异常数据：对每个位置的风速和风压数据进行筛选，排除由于设备故障或其它原因引起的异常数据。
2.数据整理：整理测量数据与其它参数数据，以方便后续的计算和分析。
3.风速风压关系分析：根据测量数据，绘制风速与风压之间的关系曲线。
根据实际情况，可以采用线性或非线性拟合方法得到风速和风压之间的拟合曲线方程。
4.通风阻力计算：根据拟合曲线方程，计算通风阻力。
通风阻力可以根据风速和风压之间的关系计算得到，也可以根据通风系统特性参数和实测数据计算。
四、结果分析1.通风阻力分析：根据计算得到的通风阻力，对通风设备及通风系统进行评估和分析。
如果阻力较大，则可能需要优化通风系统设计或进行通风设备的维修和更换。
2.结果验证与讨论：将计算得到的通风阻力与实际情况进行对比，验证计算结果的准确性。
同时，可以对计算中可能存在的误差和不确定性进行讨论。
矿井通风阻力测定
4、用气压计测算井巷的风阻
气压计法测算的原理
气压计测法的原理：根据能量方程通过气压计测出两测点的绝 对静压并求差，加上动压差和位压差，以计算通风阻力。
v v h12 P Z h=ps1 ps 2 1 2 Z12 12 g 2 2
2 1
2 2
4、用气压计测算井巷的风阻
hr和流向井下的总风流Qm代入阻力定律公式计算不含外部漏风的总风阻； hr和通过主风机的风量Qf计代入阻力定律计算通风动力的工作风阻；
通风阻力测试结果的可靠性检查
检验的方法
依据“闭合风路中，每条风路的通风阻力累计值都相等”的 原则，如果已经测量了两条以上并联风路的通风阻力，就应该 可以相互检验，其两者相差不应超过5%，假使测定时只需要 测定一条路线，为了校验，也应尽可能再选择一条路线最短而 又与之并联的风路，测量它的通风阻力以便校验。 测量全矿井的通风阻力时，最好利用通风机房内设置的压差 计读数校验，通过压差计读数及测定风机入口处的动压和矿井 的自然风压，计算出全矿井的通风阻力，再与分段测量累计的 全矿井总阻力相比较，其误差不应大于5%。
抽风段的阻力
Qf
Qm
her p0 ps 2 0 hv 2
根据能量方程压风段的阻力
hpr ( ps3 p0 ) (hv3 0) (Z 1g Z 2 g )
二式之和，即总阻力为：
hr ps3 ps 2 hv3 hv 2 Z 1g Z 2 g hs32 hv32 hn
3 用倾斜压差计测算井巷的摩擦阻力系数
测算的原理及数据处理
摩擦阻力系数：
hfr S / LUv
适用的条件
2
s / 12
通风阻力测定报告资料

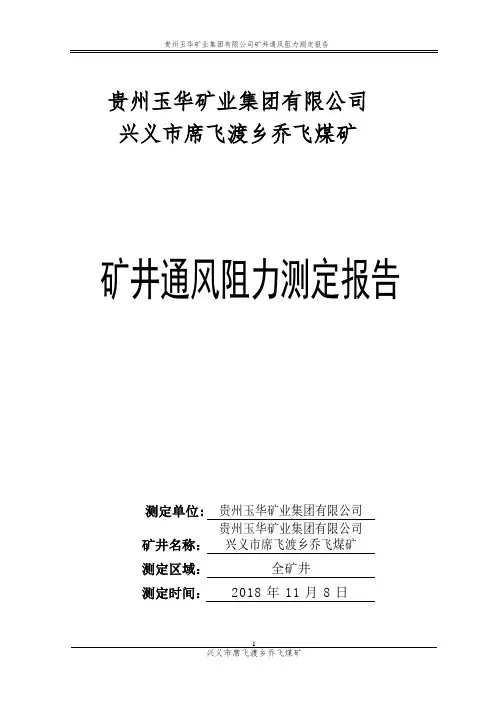

贵州玉华矿业集团有限公司兴义市席飞渡乡乔飞煤矿矿井通风阻力测定报告测定单位: 贵州玉华矿业集团有限公司矿井名称：贵州玉华矿业集团有限公司兴义市席飞渡乡乔飞煤矿测定区域：全矿井测定时间：2018年11月8日矿井通风阻力测定报告批准: 审核: 编制:贵州玉华矿业有限公司兴义市席飞渡乡乔飞煤矿矿井通风阻力测定项目主要工作人员名单矿井通风阻力测定报告说明1.概述1.1矿井概况及通风系统现状矿井位于兴义市席飞渡乡，矿井距席飞渡乡4km，距兴义市区42km。
兴义市通过6324国道至昆明320km，至南宁522km；通过S214省道接G320国道至安顺262km，至贵阳367km。
矿井距兴义火车站55km，兴义市火车站至贵阳南站254km，至昆明341km，至南宁501km，其地理坐标：东经104°41'50"~104°42'46" ,北纬24°55'43" ~24°56'29" ，交通运输十分便利。
乔飞煤矿属于贵州玉华矿业集团有限公司分公司，行政隶属兴义市席飞渡乡管辖，行业隶属兴义市工业和科学技术局管辖。
矿区范围由6个拐点坐标圈定，矿区面积约 1.2381km2，开采深度由1761米至1560米标高，矿井核定生产能力30万t/a。
可采煤层3层，为17、18、19煤层，煤层平均倾角为5°，矿井设计资源/储量842万吨，设计可采储量为423万吨，矿井服务年限约为11年。
矿井采用中央并列式通风，主、副平硐进风，回风斜井回风；通风方法为机械抽出式，矿井总进风量3081 m3/min，其中：主井1372 m3/min，副井1709 m3/min。
总回风量为3154m3/min。
根据2018年8月，贵州永凤矿山科技服务有限公司对兴义市席飞渡乡乔飞煤矿进行了矿井瓦斯等级鉴定：矿井最大绝对瓦斯涌出量为2.25m3/min，最大绝对二氧化碳涌出量为1.50m3/min，矿井相对瓦斯涌出量为3.24m3/t，二氧化碳相对涌出量为4.46m3/t，鉴定结论为低瓦斯矿井。
嵘昌煤业通风阻力测量报告资料
矿井通风阻力测定报告矿井名称：郑州市嵘昌煤业有限公司测定区域：全矿井测定时间：二Ｏ一三年十一月煤炭科学研究总院矿井通风阻力测定报告批准: 审核: 编制:矿井通风阻力测定报告说明1矿井的生产和通风概况1.1矿井的生产根况郑州市嵘昌煤业有限公司井田位于登封市东，距市区15km。
属登封市大冶镇管辖。
1.2矿井的通风根况矿井采用三立井开拓，有进风井2个（主、副井）、回风井1个（风井）。
矿井采用中央分列式通风方式，机械抽出式通风方法。
矿井共有进风井2个，总进风量m3/min，其中：主井m3/min，副井m3/min。
回风井1个，矿井总回风量m3/min，负压Pa，风叶角度为°/ °。
矿井需要风量m3/min，实际进风量m3/min，有效风量m3/min。
根据2011年度嵘昌煤业矿井瓦斯等级鉴定结果，矿井绝对瓦斯涌出量m3/min，相对瓦斯相对涌出量m3/t；矿井绝对二氧化碳涌出量m3/min，相对二氧化碳涌出量m3/t；矿井批复为瓦斯矿井。
回风井安装有两台同等能力的主要通风机，其生产厂家为公司，主要通风机型号为№，配套电机2×45KW。
目前2#主要通风机在°/ °运行，回风量m3/min，负压Pa，等积孔m2；2通风阻力测定方案2.1测定目的和要求矿井通风阻力测定是矿井通风技术管理的一项重要内容，其主要目的在于：（1）了解矿井通风系统的阻力分布情况；（2）为生产矿井通风系统优化和合理配风提供基础资料和参数；（3）为矿井井下灾害防治和风流调节提供必要的基础资料；（4）为保证矿井的正常生产和增产提效提供依据；（5）为矿井通风能力核定提供基础参数。
2.2测定依据《煤矿安全质量标准化基本要求及评分方法（试行）》2013年；《矿井通风阻力测定方法》MT/T440-2008；《煤矿安全规程》(2011版)第119条规定：“新井投产前必须进行1次矿井通风阻力测定，以后每3年至少进行1次。
矿井通风阻力测定报告
报告编号： XA通风阻力09001煤矿通风阻力检验报告受检单位：靖远煤业集团公司王家山煤矿一号井检验类别：委托检验检验日期： 2009年12月1日检验单位：白银兴安矿用产品检测检验有限公司（公章）注意事项1．报告无“安全检验专用章”者无效。
2．检验报告无骑缝章者无效。
3．复制报告无“安全检验专用章”者无效。
4．无检验人员、审核人员、批准人签章无效。
5．报告涂改无效。
6．对检验报告若有异议，应于收到报告之日起十五日内向检验机构提出，逾期不予受理。
检验机构名称：白银兴安矿用产品检测检验有限公司检验机构地址：白银市平川区大桥路1号邮政编码：730913电话：6657014 ，6658711通风阻力检验报告矿井名称靖远煤业集团公司王家山煤矿一号井检验类别委托委托单位靖远煤业集团公司王家山煤矿检验类别委托受检单位靖远煤业集团公司王家山煤矿检验日期2009年 12月 1日受检单位地址甘肃白银平川王家山镇邮政编码受检单位电话检验地点靖远煤业集团公司王家山煤矿一号井检验依据MT/T440-1995《矿井通风阻力测定方法》及《煤矿安全规程》检验项目通风阻力检验结论检验结果见矿井通风阻力测定报告（以下空白）签发日期：年月日备注批准审核主检矿井通风阻力测试报告一、矿井概况1、通风系统现状一号井采用中央并列抽出式通风，即：副井进风，主井回风。
主扇选用G4-73-11№22D型离心式通风机两台，其中一台运转，一台备用，主扇额定流量43.9m3/s，全压2502Pa，电机功率155KW,矿井应进风量为25.33m3/s,实际总进风量26.4 m3/s, 有效风量26.15 m3/s，有效风量率87.8%,主扇排风量29.77m3/s,矿井外部漏风率8.3%，矿井负压353Pa，等积孔1.9 m2。
矿井核定通风能力为46.8万吨/年。
二、矿井通风阻力测定内容及测定方案1. 测定内容于2009年12月1日对该井通风系统中的各条巷道通风阻力进行了测定。
矿井通风阻力测定方法
矿井通风阻力检测作业指导书1、目的为了使矿井通风系统检测作业程序化、规范化，特制订本作业指导书。
2、范围适用于煤矿和非煤矿井巷通风阻力测定。
3、引用标准MT/T 440-19954、检测项目风压、风速、大气物理参数、巷道断面积、周长参数、测点间距。
5、仪器a．普通型空盒气压计：测量范围80～107kPa(相当于600～800mmHg)，最小分度值50Pa；b．倾斜压差计：测量范围0～3000Pa，最小分度值10Pa；c．精密气压计：测量范围83．6～114kPa，最小分度值25Pa；d．通风干湿温度计：测量范围-25～+50℃，最小分度值0．2℃；e．皮托管：校正系数0．998～1．004；f．低速风速表：测量范围0．2～5m／s，启动风速≤0．2m／s；g．中速风速表：测量范围0．4～10m／s，启动风速≤0．4m／s；h．高速风速表：叶轮：测量范围0．8～25m／s，启动风速≤0．5m／s；杯式：测量范围1．0～30m／s，启动风速≤0．8m／s；i．秒表：最小分度值1s；j．钢卷尺：2m钢卷尺：测量范围0～2m，最小分度值1．0mm；30m钢卷尺：测量范围0～30m，最小分度值1．0mm；k．橡胶管(或塑胶管)：内径4～5mm；l．橡胶管接头：内径3～4mm，外径5～6mm，长度50～80mm。
6、检测方法6.1 测定路线选择在通风系统图上选择测定的主要路线和次要路线。
同时，要考虑一个工作班内将该路线测完；当测定路线较长时，可分段、分组测定。
6.2 测点选择首先在通风系统图上按选定测定路线布置测点，并按顺序编号。
然后再按井下实际情况确定测点位置，并作标记。
选择测点时应满足下列要求：a．测点应在分风点或合风点前(或后)处选定。
选在前方不得小于巷道宽度的3倍；选在后方不得小于巷道宽度的8倍；b．需要在巷道转弯处、断面变化大的地方选点时，选在前方不得小于巷道宽度的3倍；选在后方不得小于巷道宽度的8倍；c．测点前、后3m内巷道应支护良好，巷道内无堆积物；d．两测点间的压差应不小于20Pa。
通风阻力测定方案
鸿熙矿业德举煤矿矿井通风阻力测定方案编制：工程师：矿长：编制单位：德举煤矿生产技术科编制日期：2017年3月10日德举煤矿矿井通风阻力测定方案一、通风阻力测定的目的矿井通风阻力测定是矿井通风技术管理的一项重要容，其主要目的在于：1、了解矿井通风系统的阻力分布情况；2、为生产矿井通风系统优化和合理配风提供基础资料和参数；3、为矿井井下灾害防治和风流调节提供必要的基础资料；4、为保证矿井的正常生产和增产提效提供依据；5、为矿井通风能力核定提供基础参数。
二、通风阻力测定的技术依据及方法1、测定的技术依据《煤矿安全质量标准化标准及考核评级办法》《矿井通风阻力测定方法》《煤矿安全规程》(2016版)中规定：“新井投产前必须进行一次通风阻力测定，以后每三年至少测定一次，矿井转入新水平生产或改变一翼通风系统后，必须重新进行矿井通风阻力测定。
2、测定方法本次测定采用气压计基点测定法。
基点法是将一台气压计放在井上或井下某基点处，每隔一定时间测取气压读数并记录测定时间以监测地面大气压力的变化，进而对井下测定的气压数据进行校正；另一台气压计沿事先选好的路线逐点测定气压值并记录测定时间。
三、测定时间：2017年3月18日和3月21日四、通风阻力测定的准备工作1、矿井通风阻力测定是一项细致的技术工作，首先，组织参测人员的培训，其次，做好所用仪器仪表的检修校正和有关图表资料的准备，详细了解井下巷道的状况、通风设施和通风情况等。
2、图纸资料为做好矿井通风资料测定工作，测前要收集矿井开拓开采工程平面图、通风系统图、采区布置图以及地质测量标高图，收集井下通风设备、设施的安装布置情况，生产作业轮班情况，矿井瓦斯涌出情况，以及通风报表、主扇运转、井下漏风、井巷规格尺寸、矿井自然通风等资料。
根据有关图纸和巷道布置绘出矿井风网图，风网图既要反映矿井的实际情况同时又允许进行适当的简化。
因此要详细了解井下巷道的实际分合情况、风量大小、通风设备和通风构筑物的位置以及其它生产设备的安装使用情况。
煤矿矿井通风阻力测试报告
山西临汾尧都区后庄煤矿始目前处于重组整顿阶段，核定年产煤炭能力21万吨，2008年实际生产6个月，生产煤炭10万吨，2009年全年未生产。目前该矿整改工作已接近尾声，计划2010年3月验收合格后恢复生产。在此种情况下，测定该矿的矿井通风阻力和进行主要通风机性能鉴定，以核定矿井通风能力，显得尤为重要。
为了计算井巷风阻，应在风流分支、汇合处和较大的集中漏风点前
检验机构名称
测 定 报 告 续 页
报告编号：第页共页
后布置测点。
（4）测点前后3米长的地段内，应该使支架保持完好，没有堆积物。
（5）用气压计法测定时，测点应尽可能选在测量标高点附近。
（6）测点沿风流方向应依次编号。
测定路线的选择原则为：能够反映矿井通风系统特征的最长通风路线作为主要测定路线，如其中有采、掘工作面等。其它通风路线则列为辅测路线。
为此，本次通风阻力测定采用气压计逐点测定法。其原理是将井下各测段空气看作是不可压缩理想气体，，采用流体力学中的伯努利方程计算测段通风阻力。
五、测定人员组成与分工
分2个测定小组进行。地面组1人监测并记录大气压力的变化；井下组4人分别进行巷道断面测量、空气干、湿温度读取、测点静压差读取、风速测定，并对上述基础参数进行记录。
我们受山西临汾尧都区后庄煤矿的委托，于2010年3月4日对该矿进行了全矿井的通风阻力测定。现提交本此测定总结报告。
检验机构名称
测 定 报 告 续 页
报告编号：第页共页
二、测定依据
依据1996年8月1日开始实施的行业标准，即MT／T 440—1995
矿井通风阻力测定
矿井通风阻力测定矿井通风阻力测定知识目标1、能解释阻力测定原理、并能陈述压差计法、气压计法测定阻力的过程和步骤能力目标1、能组织实施矿井的通风阻力测定工作，并提交测定报告；2、能绘制通风压能图。
矿井通风阻力测定工作是通风技术管理的重要内容之一，其目的在于检查通风阻力的分布是否合理，某些巷道或区段的阻力是否过大，为改善矿井通风系统，减少通风阻力，降低矿井通风机的电耗以及均压防灭火提供依据。
此外，通过阻力测量，还可求出矿井各类巷道的风阻值和摩擦阻力系数值，以备通风技术管理和通风计算时使用。
通风阻力的测量方法常用的有两种，一为压差计测量法，二为气压计测量法。
通风阻力测定的基本内容及要求包括以下几个方面：1．测算井巷风阻。
井巷风阻是反映井巷通风特性的重要参数，很多通风问题都和这个参数有关。
只要测定出各条井巷的通风阻力和该巷通过的风量，就可以计算出它们的风阻值。
只要井巷断面和支护方式不变，测一次即可；如果发生了变化，则需要重测。
测风阻时，要逐段进行，不能赶时间，力求一次测准。
2．测算摩擦阻力系数。
断面形状和支护方式不同的井巷，其摩擦阻力系数也不同。
只要测出各井巷的阻力、长度、净断面积和通过的风量，代入公式即可计算出摩擦阻力系数。
测摩擦阻力系数时，可以分段、分时间进行测量，不必测量整个巷道的阻力，但测量精度要求高。
3．测算通风阻力的分布情况。
为了掌握全矿井通风系统的阻力分布情况，应沿着通风阻力大的路线测定各段通风阻力，了解整个风路上通风阻力分布情况。
也可分成若干小段，同时测定，这样既可以减少测定阻力的误差，也可以节约时间。
测量全矿井通风阻力时要求连续、快速一、通风阻力测定的方法及步骤（一）测定前的准备工作1．仪表和人员的准备2. 选择测量路线和测点3．准备记录表格（二）压差计法测量通风阻力1．测量仪器此种测量法一般是用单管倾斜压差计作为显示压差的仪器，传递压力用内径4-6mm的胶皮管，接受压力的仪器用皮托管或静压管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿井通风阻力测定报告范本1.概述1.1矿井通风系统现状矿井运转主扇1台，主备扇能力相同。
通风方式为中央分列式，通风方法为抽出式。
主要参数见下表：风机，矿井总进风量9600m3/min，总回风量10059m3/min。
生产布置及风量分配情况：平岗煤矿原设计能力72万吨/年，于1973年8月投产，近年来，因销售形势好转，产量有所增加。
为了满足市场需求，矿井将进一步扩大生产规模，现已开工延深-250m生产水平。
矿井生产能力经改造后将达到120万吨/年。
目前生产区域主要布置在二水平。
东一采区布置一个综采面、5个掘进队,下延布置一个采煤、6个掘进队生产。
东三采区布置了一个综采队、2个掘进队生产。
下延采区总配风为2420m³/min,东一采区总配风量3583m³/min，东三采区总配风量为2212 m³/min，中部层采区总配风为500 m³/min，首采区总配风为885 m³/min，矿井总风量为9600m³/min,。
1.2项目实施背景随着下延采区、东一采区的延伸和中部层采区的继续开采，使全矿井所需风量增加，到时目前主扇将不能满足生产需要，需要在下延新建个立风井，这时全矿的通风系统将发生变化。
且随着矿井的主采水平的逐步加深，按照瓦斯梯度的原理进行推测，瓦斯涌出量将加大；由于矿井机械化程度的进一步提高及煤炭市场的需要，矿井生产系统经过进一步改造，矿井的产量将上一个新台阶，矿井原煤产量将提高到120万吨/年。
对矿井通风系统的改造势在必行。
因此在现在必须做好前期准备工作，进行矿井通风阻力测定。
2、平岗煤矿通风阻力实际测定、计算及分析2.1、通风阻力测定的目的矿井通风阻力测定是矿井通风技术管理的一项重要内容，其主要目的在于：（1）了解矿井通风系统的阻力分布情况；（2）为生产矿井通风系统优化和合理配风提供基础资料和参数；（3）为矿井井下灾害防治和风流调节提供必要的基础资料； （4）为保证矿井的正常生产和增产提效提供依据； （5）为矿井通风能力核定提供基础参数。
2.2、通风阻力测定的技术依据及方法 2.2.1、测定的技术依据《煤矿安全质量标准化标准及考核评级办法》2004年 《矿井通风阻力测定方法》MT/T 440-1995MT/T440-1995《煤矿安全规程》(2004版)第119条规定：“新井投产前必须进行一次通风阻力测定，以后每三年至少测定一次，矿井转入新水平生产或改变一翼通风系统后，必须重新进行矿井通风阻力测定。
2.2.2、测定方法本次测定采用气压计基点测定法。
基点法是将一台气压计放在井上或井下某基点处，每隔一定时间测取气压读数并记录测定时间以监测地面大气压力的变化，进而对井下测定的气压数据进行校正；另一台气压计沿事先选好的路线逐点测定气压值并记录测定时间。
采用基点法测定时两测点间的通风阻力计算公式为：())()(21)22(21212222112112Z Z g V V P P h c c -++-+-=ρρρρ Pa （1）式中：Pc 1，Pc 2——分别为基点校正气压计在测定气压计读数PR 1、PR 2测值时 的读数，Pa ；ρ1，ρ2——分别为测段前、后测点的空气密度，Kg/m 3； V 1，V 2——分别为测段前、后测点的风速，m/s ； g ——重力加速度，m/s 2；Z 1，Z 2——分别为测段前、后测点的标高，m 。
2.2.3、测定时间：二○○九年八月 二十 日到九月十日2.3、通风阻力测定的准备工作矿井通风阻力测定是一项细致的技术工作，首先，组织参测人员的培训，其次，做好所用仪器仪表的检修校正和有关图表资料的准备，详细了解井下巷道的状况、通风设施和通风情况等。
2.3.1、图纸资料为做好矿井通风资料测定工作，测前要收集矿井开拓开采工程平面图、通风系统图、采区布置图以及地质测量标高图，收集井下通风设备、设施的安装布置情况，生产作业轮班情况，矿井瓦斯涌出情况，以及通风报表、主扇运转、井下漏风、井巷规格尺寸、矿井自然通风等资料。
根据有关图纸和巷道布置绘出矿井风网图，风网图既要反映矿井的实际情况同时又允许进行适当的简化。
因此要详细了解井下巷道的实际分合情况、风量大小、通风设备和通风构筑物的位置以及其它生产设备的安装使用情况。
风网图既是通风阻力测定的蓝图，也是上机解算的依据，要认真做好节点的合并和取舍，节点编号应与原图一致，要求风网图中的节点既能在通风系统图中找到，也能在井下准确定位。
对较复杂的风网应考虑绘制风网图和选择阻力测定路线与测定点同步进行。
2.3.2、确定测点和选择测定路线1）测点布置选择测点的条件是由这些测点构成的风网应能反映矿井巷道系统的实际状况，测点应有准确的标高，两测点之间不易太近，否则难以准确测定两测点之间的阻力。
井下测点要做出明显的编号标记。
为了取得可靠的测定数据，在上述测定路线的风流分岔点之前或后及局部阻力大的地点前后均布置了测点，测点的位置选择在巷道支护完好、断面规整、前后无杂物、风流稳定的断面内。
2）测定路线一般一个测组每班测20个测点为宜。
要合理选择测量路线，一是测定的行程要尽量短，二是要使标高差较大的测段两端测点的测定时间尽量接近，以免地面气压随时间变化产生较大的误差。
根据上述原则和本矿的具体情况，经过分析确定如下主要测定路线：立风井——回风石门——采区回风大巷——工作面——采区进风大巷——井底车场——新风井测定路线及测点位置见图2-1所示。
2.3.3、记录表格通风阻力测定的数据量大，井下巷道情况复杂，为完整、准确地记录各类测定数据合有关情况，应准备以下记录表格：（1）基点气压变化记录表（2）井下测定记录卡（3）测点数据汇总表（4）井巷规格表2.3.4、仪表与用具一个测组的仪表与用具应有：表2-1 测试仪器仪表名称、型号及生产厂家2.3.5、参测人员组织分工为搞好阻测工作，测前应对参测人员进行培训，使参测人员了解通风阻力测定的目的、意义，测定方法与仪器的操作使用以及测定注意事项，充分发挥参测人员的主动性，同时要对参测人员提出明确要求、下达任务，以便有组织、有计划、有秩序地，高质、高效完成测定工作。
通常，参测人员可划分4个小组，各组之间要明确分工、密切合作。
（1）基点组1～2人每隔5分钟测一次气压，认真记录；（2）井下测压组2～3人负责测定气压、温湿度、测点风速并量取测点顶、底顶垂高，气压计要指定专人读数与携带；（3）测风组3人包括测风员1～2人，负责测点附近相关巷道的风速和断面测量并做临时记录；（4）指挥组2人包括组长1人负责指挥、调度全测组人员的活动；向导1人负责领路与找测点；专职记录1人负责记录全部测量数据、绘制测点附近相关巷道的布置，各巷道的风向，测风点的位置与编号以及其他需要记录和注明的内容。
2.4、通风阻力测定的具体要求2.4.1、JFY-4系列通风多参数检测仪器的位置及读数在通风阻力测定过程中，将JFY-4系列通风多参数检测仪器放在实际测点位置处，使用探头时要确保传感器开口充分暴露并且定位槽指向溯流方向。
2.4.2、断面和风量测量在通风阻力测定中，对测点周围的所有巷道均应选择断面规整处测定巷道风速以求风量，同时要认真量取巷道断面。
按上述要求，风网中所有巷道都将进行二次测风，根据二次测风结果确定巷道平均风量。
测定巷道风速时每个断面至少测三次，误差不超过5％时取平均值。
阻力测定中风量的误差除因附近巷道风门开启等偶然因素影响外，断面测量不准是其主要原因。
对巷道断面和周界采用下面公式计算：三心拱断面： S=b(H-0.073b)m 2 周界： s P 1.4= （2） 半圆拱断面 S=b(H-0.11b)m 2 周界： s P 84.3= （3） 梯 形 断面 S=bH 周界：s P 16.4= （4）式中：H ——巷道全高，m ；b ——巷道宽度，m 。
对于锚喷支护巷道的断面其测量的准确度与施工质量有极大的关系，尤其是裸巷断面更难测准。
2.4.3、监测地面气压变化地面大气压力变化会传到井下，影响测定结果。
一般按线性关系考虑地面气压变化引起井下测点变化值的传递。
为减少阻力测定过程中的干扰，通常选择非生产班和晴天气压较为稳定。
同时要掌握测点附近风门的开关，运输设备的移动，自然风压的变化等对测定结果的影响。
图2-1 测点附近巷道测风位置图2-2测通风阻力时矿井通风系统图图2-3 测通风阻力时矿井通风网络图82.5、通风阻力测定原始数据如图2-2所示为平岗煤矿通风系统平面图，根据测点确定的原则，在平岗煤矿通风系统平面图上确定了61个测点。
通过以上充分准备，平岗煤矿于2009年8月20日至9月10日进行了为期10 天的阻力测定，地面基点的实测数据见表2所示。
2.6.2、两测点间的通风阻力计算公式见式（1） 2.6.3、测点附近各分支的通风风量计算公式在通风阻力测量过程中，对测点周围的所有分支巷道均应选择断面规整处测定巷道风速以求风量，如图2-1所示，同时要认真量取巷道断面。
所有巷道风速均应进行二次测风，根据二次测风结果确定巷道平均风量。
巷道平均风量计算公式为： Q=SV m 3/s (10) 式中：S ——巷道断面积，m 2；V ——巷道平均风速，m/s 。
阻力测定中风量的误差除因附近巷道风门开启等偶然因素影响外，断面测量不准是其主要原因。
对巷道断面和周界采用式（2）、式（3）、式（4）计算。
矿内风量通常采用体积流量，其值随空气密度发生变化，故矿井排风量大于矿井进风量。
为便于风网内的风量平衡，各风量测值均换算为标准状况下的风量，即大气压为101.293kpa ，温度为20℃，空气密度为1.2kg/m 3时的风量Q ：00015.27305138.0Q t P Q Q d+==ρρ m 3/s (11)式中： P ——巷道两端测点的绝对压力平均值，kpa 如采用mmHg 单位，则上式中的数值应为0.3855； t d ——巷道中空气的平均温度，℃。
2.6.4、各巷道分支的风阻计算公式为了了解各巷道分支的支护状况，同时为通风系统分析提供基础参数，在通风阻力测量的基础上，应将各巷道分支的风阻参数和摩擦阻力系数计算出来，其计算公式如下：各巷道分支的风阻：2121212/Q h R = (12)式中：h 12、Q 12——分别为分支巷道1、2之间的通风阻力和风量，计算公式见上，Pa 、m 3/s ；1617续表2-5 平岗煤矿通风系统通风阻力测定计算机数据处理结果表18续表2-5 平岗煤矿通风系统通风阻力测定计算机数据处理结果表19续表2-5 平岗煤矿通风系统通风阻力测定计算机数据处理结果表20续表2-5 平岗煤矿通风系统通风阻力测定计算机数据处理结果表212.8、平岗煤矿通风阻力测定的计算机处理结果分析根据平岗煤矿通风阻力测量数据以及计算机处理结果，本次平岗煤矿通风阻力测量及其结果具有以下特点和结论：2.8.1 通风阻力测定结果的风量检验1）风量测定检验每个节点的风量测定结果均是平衡的，这在每个节点的风量测定过程中均进行了校核，如果节点的风量测定结果不平衡，必须重新测量，直到平衡为止。
