超高压法兰泄漏问题及对策
超高压法兰泄漏问题及对策
第六图书馆
文章介绍了超高压法兰泄漏的规律,分析了法兰泄漏的原因,并提出了解决提高压法兰泄漏的方法。文章介绍了超高压法兰泄漏的规律
,分析了法兰泄漏的原因,并提出了解决提高压法兰泄漏的方法。超高压 法兰 泄漏 往复压缩机 密封广西机械钟经山 施
俊侠茂石化乙烯工业公司,广东茂名5250002000第六图书馆Ｇｕａｎｇｘｉ Ｍａｃｈｉｎｅｒｙ Ｎｏ．４，２０００
簇 ／ｂ设备管理与维修 （ ／． Ｉ、 ％ ｉ；ｉ 同雨开 雨再 ＼’Ｊ 丁
超高压法兰泄漏问题及对策
（茂石化乙烯工业公司，广东 茂名 ５２５００） －１Ｈ蠕
摘要：文章介绍ｊ超高压法兰泄漏的规律，分析ｊ法兰泄漏的原因，并提出ｊ解决超高压法
兰泄漏的方法。 ／ ． 、 荤詈 ＴＨ１｝３ ８ ４ Ｂ馐 １０ ０４１Ｌ ４８（２ｏｏｏ） ｏ ４－＇３韬４ ０２ 中圉分类号： ．８ 文献标识码： ｌ文章编号： 。
二级压缩机Ｃ一４２０２是从意大利新比隆 ｝进的
对称式往复压缩机，型号为８ＰＫ／２，其工作压力高
达２６９ＭＰａ，自１９９６年９月份投料试车以来，一级 缸、二级缸的进出口法兰多次发生泄漏，尤其是二
级出口处超高压法兰泄漏情况更加严重，每次发生 泄漏，必须紧急停车处理。反复紧急开停车，对设
备性能、寿命均产生巨大影响，尤其增加二级填料 的更换次数，每次更换填料备件成本达３０万元以
上。超高压法兰泄漏不仅严重影响ＬＤＰＥ装置正常 生产，而且每次停车处理泄漏，须放空乙烯原料
１ｉｔ，直接经济损失２１万元。如何才能减少超高压法
兰的泄漏，是我们长期以来需要克服的难暂。
１法兰的泄漏规律
圈ｌ工作简圈
收稿日期ｔ ００一Ｏ６—０７
３４ 舅
圈２密封结构圈 圈３密封结构圈 通过工作篱图１可以看出，乙烯气体漉向为 １２—７—１—６，１２点入口压力为１１２ＭＰａ，６点出口压力
为２３０—２６９ＭＰａ，从密封结构图２、图３可以看出，超
高压法兰的密封方式为球面密封，主要密封元件为
Ａ型透镜垫与Ｂ型透镜环。通过超高压透镜垫 （环）的球面与法兰球面紧密结合而达到密封作用。
经过长期的观察，发现超高压法兰泄嚣有以下
几个规律： ａ、泄漏经常发生在８０ＭＰａ￣１６０ＭＰａ的升压阶
段； ｂ、泄漏位置最多为标记１ 、２ 处。其次为７ 、
８ ｌ ｃ、标记５ 、６ 、１１ 、１２ 处从没有泄漏｝
ｄ、在升到高压２５０ＭＰａ时没有发生泄漏，但降
压２３０ＭＰａ工作时反而泄漏。
２泄漏原因分析
对于泄漏原因，过去人们一直认为是由于密封
不好造成的，而改进密封一般从密封元件着手，在 此我们提出了不同的观点。
２．１振动
２．１．１从工作篱图１来看，标记５ （６ ）、１
（２ ）工作压力相同、密封方式一样。５ 、６ 点从没
http://www.6lib.com 第六图书馆《广西机械》 ２０００年第４期
有泄漏，而ｌ 、２ 点却经常泄漏，为什么呢？这是 由于压缩机在升压过程中吸气、排气的不连续性，使
乙烯气流的速度和压力产生周期性的变化而导致振
动，其激振力是由管道内的气流脉动引起的，井作 用在管道上，激振力是管道内压力脉动和速度脉动
共同作用的结果。ｌ 、２ 点即为气流出口点，其振 动最大，破坏力最大，泄漏机会也就多。而５ 、６
点靠近地面支撑．消振情况较好，振动相对较小．因 此没有泄漏｝７ （８ ）、ｌ１ （１２ ）的情况亦证明此
点。规律ａ又说明什么问题呢？在升压阶段８ＯＭＰａ １６ＯＭＰａ过程中，经现场测试与理论计算，正是机
体与管道振动的高峰值区．所以易发生泄漏，由此
可见，振动是破坏超高压法兰密封的首要原因。 ２．Ｉ．２二级机的管道振动存在两个不同的振动系
统，一是气柱振动系统，二是机械振动系统。
气柱振动系统．管路内所充满的气体称为气柱， 因为气柱可以压缩、膨胀．故气柱本身是一个具有 连续质量的弹性振动系统。这个系统受到一定的激
发后会产生一定的振动响应。压缩机向管路间歇地
吸气与排气就是对管道内气柱的激发，激发使气柱 振动，亦即表现为管道内气体的压力和速度呈周期 性变化，即气流脉动与速度脉动
机械振动系统，管道、管道附件、缓冲罐、支 撑等掏成的结构系统在受到激发后就会作出机械振
动响应，脉动的气流在管路的转弯处或截面变化处 产生的不平衡力，就是导致管道机械振动系统振动
的激发力。 ２．２装配 除振动外，装配问题也是导致超高压法兰泄漏
的另一个原因，压力越高，对装配要求也越高。若
装配不当，泄漏在压缩机升压过程就撅易暴露出来， 原因诸如螺拴锁紧力不够、法兰盘偏斜、密封件有 缺陷、螺拴疲劳等皆可导致泄漏。
当然，剧烈的高频振动对装配提出了更高的要
求，振动对良好装配的影响是巨大的。在正常的 ２３０ＭＰａ生产过程中，出现的法兰泄漏，即是振动引
起泄漏的典型例子；而规律ｄ所示，升压到２５０ＭＰａ 时不泄，降回到２３０ＭＰａ工作时反而出现泄漏，则说
明超高压螺栓已疲劳，弹性太差，回复锁紧力不够。
３减少泄漏的措施
由以上分析可知，超高压法兰泄漏主要原因是 振动与装配．因此在实际工作中，既要从基本上克
服振动，又要讲究超高压法兰装配的科学性。 ３．Ｉ消振
气流脉动会使管道产生振动．管道振动反过来
又会引起机组振动．此外．管道附件、管夹、管卡、
支架、基础等的松动或设计不合理皆可引发管道的
振动加大，井导致法兰泄漏。１９９７年５月，由中石 化北京石油化工工程公司设计，经外商同意变更
（ＬＤ＿Ｒ一３７７，１９９７．４．２３），我们对Ｃ一４２０２超高压管
道及部分支撑进行加固处理，主要有：在弯管处添 加管夹．对管卡与基础脱开的预埋钢筋与管卡座重 新补焊，对有缝隙的支撑基础水泥重新灌浆，井改
用高强度环氧树脂水泥。经处理后．Ｃ一４２０２机体及
进出口管线的振动明显下降，管道振动峰值由 ５００／￣ｍ降到２０／￣ｍ正常值，法兰泄漏现象也随之减
少。可见，消振才是消除超高压法兰泄漏的首要措
施。在日常生产中，定期对管夹、管卡等进行全面 检查紧固．在弯管、长管等处添加弹性块、管夹等 都是消振的有效方法
３．２科学装配
３．２．Ｉ严格控制拧紧力，井采用液压专用扳手对称 把紧，两法兰不平行度控制在土Ｏ．１ｒａｍ之内ｌ
３．２．２每次对拆下超高压螺世做着色检查、测试分
析．及时更换旧件，拆卸２次以上的螺栓加大５ ～ １０％的拧紧力｛
３．２．３提高透镜垫（环）、内球面的研磨质量，延
长研磨时间，确保研磨时间１２ｈ以上，注意保持周 围环境清洁．做好防潮、防尘、防锈等保养工作＃
３．２．４对表面缺陷明显的密封件，无论其新旧，不 必勉强使用，如镜面上超过０。Ｉｍｍ深的翔伤、压
坑．密封面气蚀锈斑面积达ｌ５ 以上者。 ３．３其他方法
高温、载荷渡动易使透镜垫或螺栓的弹性降低．
若能从工艺操作上避免高温、载荷波动也可减少法 兰的泄漏。
４结束语
二级机Ｃ－４２０２超高压法兰泄漏难题经过反复 研究、摸索，相继采用以上措施后，效果大为改观。
在最近３敬检修中，２０００年１月２２日１Ａ、２ｃ缸回 装及２０００年３月７日２Ａ、２Ｄ缸的回装、２０００年５
月３０日２Ａ缸的回装，共４３个超高压密封点全部
次安装合格，在运行过程也没有任何泄漏现象。说
明以上方法是行之有效的，是科学的，它为企业减 少了百万元的泄漏损失 也为国内同类装置处理超 高压法兰泄漏提供了一条成功的经验。
３５
http://www.6lib.com 第六图书馆Ｇｕａｎｇｘｉ Ｍａｃｈｉｎｅｒｙ Ｎｏ．４，２０００
液压缸失灵帕原因分析
剑慈 ｒ
（浙江工业大学浙西 ，浙江 衙州 ３２４。ｏ６） ’
摘要：分析ｊ液压缸失灵（动力不足，速度缓慢）的原因，介绍７排除措施以及液压缸中主
要零部件的修复技术。 关键词：液压缸｝失灵｛原因｛排除措施｛ 中图分 萼面 文献标识码：Ｂ
０前言
液压传动是一门发展历史较短的新兴学科，我 国的液压工业起始于１９５０年，其产品最初应用于机
床、锻压设备、工程机械等方面。随着科学技术的
发展，从尖端技术领域到国民经济各个部门，液压 传动技术使用日益广泛。当前液压技术正向高压、高
速、大功率、高效率、低噪声、经久耐用等方向发
展。液压系统的故障诊断与维修问题，也受到了工
程技术人员的重视。笔者经过多年的实践，积累了 些经验，本文对液压缸动力不足，运行速度下降
这类故障的处理方法作一介绍。
１液压缸失灵（动力不足、速度下降）的主
要原因及排除措施
收稿日期：２０００一Ｏ９—１１ 综上所述，液压缸动力不足、速度下降的原因， 部分是外部因素所致，另一部分是液压缸自身的故
障所引起。液压缸的主要零件有些故障可以通过修
理来恢复液压缸的工作性能。 ２．１活塞的修理
被磨损后的活塞有的截面呈椭圆形，有的纵向
呈腰鼓形，因此，应对磨损的活塞仔细检查，找出
磨损后的形状，磨损程度，分析原因，然后采取相
应措施，予以修复。对于与缸简直接接触并依靠Ｏ 形密封的活塞，由于使用年久，磨损严重，形成过
大的间隙，可以修复油缸，更换活塞。修复后的液 压缸，活塞与缸筒的配合间隙应在０．０４ｔ０．０６ｒａｍ
范围内。一般情况，活塞均采用标准直径。因此，所 采用的Ｏ形密封圈容易购得。如果活塞为非标准直
径，则可用５０２粘接剂将标准Ｏ形密封圈粘接加长
参考文献： ［１］ 化工厂机械手册编辑委员会．化工厂机槭手册［ｚ］ 北京：化学工业出版社，１９９０． ［２］ 屈维德．机槭振动手册［ｚ］．北京：机槭工业出版社 ｌ９９５．
Ｌｅａｋａｇｅ ｏｆ ＵＨＰ Ｆｌａｎｇｅ ａｎｄ Ｃｏｕｎｔｅｒ Ｍｅａｓｕｒｅｓ
ＺＨＯＮＧ Ｊｉｎｇ—－ｓｈａｎ ＳＨＩ Ｊｕｎ—－ｘｉａ
（Ｍａｏｍｉｎｇ Ｐｅｔｒｏｌｅｕｍ Ｅｔｈｙｌｅｎｅ Ｉｏｄ￣ｔｒｌａｌ Ｃｏｍｐａｎｙ，Ｇｕａｎｇｄｏｎｇ Ｍａｏｍｉｎｇ ５２５０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｅ ｐａｐｅｒ，ｔｈｅ ａｕｔｈｏｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｌａｗ ａｎｄ ｔｈｅ ｃａｕｓｅ ｏｆ ｌｅａｋ ｆｒｏｒａ ＵＨＰ ｆｌａｎｇｅ．Ｈｅ ａｌｓｏ ｐｒｏｐｏｓｅｄ
ｔｈｅ ｍｅｔｈｏｄｓ ｔｏ ｓｏｌｖｅ ｔｈｅ ｌｅａｋ ｐｒｏｂｌｅｍ．
Ｋｅｙ ｗｏｒｄｓ：ＵＨＰ；ｌｅａｋ ｏｆ ｆｌａｎｇｅｌ ｃｏｕｎｔｅｒ ｒｉ３．ｅａｓｕｒｅｓ
３６
http://www.6lib.com 第六图书馆
高压加热器泄漏故障分析及处理方法
高压加热器泄漏故障分析及处理方法
高压加热器是工业生产中常用的设备，通过高压加热器可以提供高温高压的热能，用于工业生产中的各种加热工艺。在长期运行中，高压加热器也会出现一些故障，其中泄漏故障是较为常见的一种。本文将针对高压加热器泄漏故障进行分析，并提出相应的处理方法。
一、高压加热器泄漏故障的原因分析
1. 设备老化：高压加热器长期使用后，设备内部的管路、阀门等部件会发生老化，从而导致泄漏现象的发生。
2. 腐蚀磨损：介质的腐蚀以及长时间的高温高压作用下，设备内部的部件会发生磨损，从而导致泄漏现象。
3. 设计缺陷：一些高压加热器的设计存在缺陷，例如焊接不牢固、密封不严密等问题，容易导致泄漏故障的发生。
4. 操作不当：操作人员在使用高压加热器的过程中，如果操作不当，例如频繁开关阀门、过大的工作压力等，都会导致设备发生泄漏故障的可能性增加。
二、高压加热器泄漏故障的处理方法
1. 设备维护保养：定期对高压加热器进行维护保养工作，包括清洗管路、更换老化部件、检查焊接等。这样可以延长设备的使用寿命，减少泄漏故障的发生。
2. 定期检测：定期对高压加热器进行检测，包括使用超声波检测设备对设备内部进行检测，以及使用压力表对设备进行压力测试等。及时发现问题，有利于及时处理，减少损失。
3. 修改设计缺陷：对于存在设计缺陷的高压加热器，需要及时对设备的设计进行修改，例如加强焊接、更换密封件等。这样可以减少设备的泄漏故障发生，提高设备的可靠性。
通过以上分析和处理方法，可以有效解决高压加热器泄漏故障带来的问题，保证设备的正常运行，同时也可以提高设备的安全性和可靠性。在实际生产中，需要重视这些问题，做好预防工作，及时处理故障，以保证工业生产的正常进行。
法兰泄露应急预案

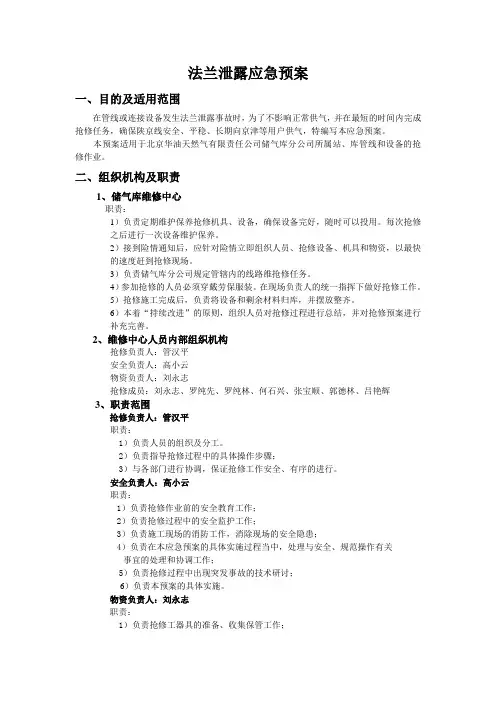

法兰泄露应急预案
一、目的及适用范围
在管线或连接设备发生法兰泄露事故时，为了不影响正常供气，并在最短的时间内完成抢修任务，确保陕京线安全、平稳、长期向京津等用户供气，特编写本应急预案。
本预案适用于北京华油天然气有限责任公司储气库分公司所属站、库管线和设备的抢修作业。
二、组织机构及职责
1、储气库维修中心
职责：
1）负责定期维护保养抢修机具、设备，确保设备完好，随时可以投用。每次抢修之后进行一次设备维护保养。
2）接到险情通知后，应针对险情立即组织人员、抢修设备、机具和物资，以最快的速度赶到抢修现场。
3）负责储气库分公司规定管辖内的线路维抢修任务。
4）参加抢修的人员必须穿戴劳保服装。在现场负责人的统一指挥下做好抢修工作。
5）抢修施工完成后，负责将设备和剩余材料归库，并摆放整齐。
6）本着“持续改进”的原则，组织人员对抢修过程进行总结，并对抢修预案进行补充完善。
2、维修中心人员内部组织机构
抢修负责人：管汉平
安全负责人：高小云
物资负责人：刘永志
抢修成员：刘永志、罗纯先、罗纯林、何石兴、张宝顺、郭德林、吕艳辉
3、职责范围
抢修负责人：管汉平
职责：
1）负责人员的组织及分工。
2）负责指导抢修过程中的具体操作步骤；
3）与各部门进行协调，保证抢修工作安全、有序的进行。
安全负责人：高小云
职责：
1）负责抢修作业前的安全教育工作；
2）负责抢修过程中的安全监护工作；
3）负责施工现场的消防工作，消除现场的安全隐患；
4）负责在本应急预案的具体实施过程当中，处理与安全、规范操作有关
事宜的处理和协调工作；
5）负责抢修过程中出现突发事故的技术研讨；
6）负责本预案的具体实施。
物资负责人：刘永志
职责：
1）负责抢修工器具的准备、收集保管工作； 2）与站内联系，负责备件等相关物料的领取及旧物料的归还工作。
高压阀门漏气的解决方法及处理流程
高压阀门漏气的解决方法及处理流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor.
I hope that after you download them,they can help yousolve
practical problems. The document can be customized andmodified
after downloading,please adjust and use it according toactual needs,
thank you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want
to know different data formats andwriting methods,please pay
attention!
高压阀门漏气的解决方法与处理流程
在工业生产中，高压阀门是重要的控制设备，其性能和状态直接关系到生产安全和效率。然而，高压阀门可能出现的漏气问题不容忽视，它可能导致能源浪费，影响生产过程，甚至可能引发安全事故。本文将探讨高压阀门漏气的解决方法及处理流程。
高压空冷器丝堵孔密封面泄漏的原因分析、预防措施及现场泄漏的解决办法
龙源期刊网

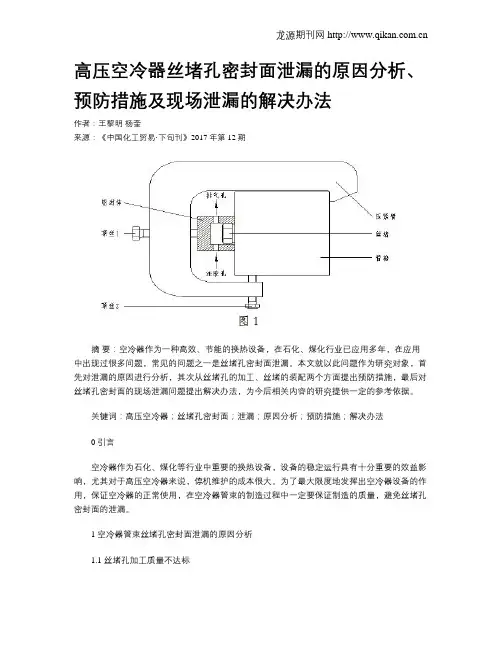

高压空冷器丝堵孔密封面泄漏的原因分析、预防措施及现场泄漏的解决办法
作者：王黎明 杨奎
来源：《中国化工贸易·下旬刊》2017年第12期
摘 要：空冷器作为一种高效、节能的换热设备，在石化、煤化行业已应用多年，在应用中出现过很多问题，常见的问题之一是丝堵孔密封面泄漏。本文就以此问题作为研究对象，首先对泄漏的原因进行分析，其次从丝堵孔的加工、丝堵的装配两个方面提出预防措施，最后对丝堵孔密封面的现场泄漏问题提出解决办法，为今后相关内容的研究提供一定的参考依据。
关键词：高压空冷器；丝堵孔密封面；泄漏；原因分析；预防措施；解决办法
0 引言
空冷器作为石化、煤化等行业中重要的换热设备，设备的稳定运行具有十分重要的效益影响，尤其对于高压空冷器来说，停机维护的成本很大。为了最大限度地发挥出空冷器设备的作用，保证空冷器的正常使用，在空冷器管束的制造过程中一定要保证制造的质量，避免丝堵孔密封面的泄漏。
1 空冷器管束丝堵孔密封面泄漏的原因分析
1.1 丝堵孔加工质量不达标 龙源期刊网
丝堵孔加工质量主要是指“丝堵孔密封面的平面度”和“丝堵孔密封面与丝堵孔轴线的垂直度”的尺寸精度，导致精度不达标的主要原因有两个，一个是机床精度不高，另外一个是丝堵板材料的切屑性能差。机床精度不高方面，絲堵孔的加工设备主要是摇臂钻床，而摇臂钻床的刚度一般较低，平面度和垂直度的精度的稳定性难易保证。丝堵板材料的切屑性能差方面，对于不锈钢、镍基合金和其他难加工材料，在采用一般刀具进行孔加工时，容易在刀片刃部产生积屑瘤，进而难以保证平面度和垂直度的精度。
1.2 丝堵装配的工艺不合理
在通常情况下，丝堵的装配工艺是先“手动安装丝堵”，在“使用风炮压紧”，而这种工艺仅适用于中低压空冷器管束中丝堵的装配，对于高压空冷器却不适用。因为在化工生产中，操作压力与温度是影响密封的重要因素，在高温、高压系统中，在高温作用下，工艺介质的黏度小，渗透性增加，介质对垫片的溶解与腐蚀作用将加剧，客观上对密封的要求提高了，同时，密封组合件各部分存在较大温差，由此产生的温差应力不能忽视，它使各部件热膨胀不均匀，操作温度与压力的联合作用要求密封比压增加，否则会导致压紧面松弛，密封比压下降而产生泄漏，生产遇到紧急情况时，系统的温度的急升与急降，使各部件产生膨胀不均，从而也会导致密封失效。因此，高压空冷器管束中丝堵的装配要采用不同的装配工艺
乙烯装置设备泄漏处理及风险识别
乙烯装置设备泄漏处理及风险识别
乙烯装置是乙烯工程的主体生产装置，整个工艺生产过程从高温到低温、从高压到低压工艺状况跨度大，介质成分复杂，装置泄漏引起的着火、爆炸等风险很大。
一、装置泄漏的高发部位
1.1裂解炉高温区法兰泄漏
裂解炉周期性的烧焦，温度也周期性的发生变化，密封部位存在着温度剧烈的循环疲劳，高温及温度循环导致这些密封点部位的密封垫片回弹性下降、蠕变松弛，裂解气泄漏倾向性较大，极易发生着火事故，而高温部位的泄漏也正是密封技术领域上的难点。
泄漏案例1
2006华南A乙烯装置裂解炉E炉裂解气管线一手孔处6B法兰密封失效、泄漏着火。
泄漏案例2
东北B乙烯装置480kt/a扩建后裂解炉80U注汽法兰泄漏着火。
图1为裂解炉进料混合器法兰泄漏示意。
1.2裂解炉区高温管线裂纹泄漏
裂解炉系统高温管线在高温、应力的作用下，材质裂纹倾向加剧，高温管线的吊耳、工艺主管的分支管等承受应力处均是材质出现劣化、泄漏的高发部位。
泄漏案例
A乙烯装置有6台USC型裂解炉在装置开工运行3年后，在6台裂解炉恒力弹簧吊架的管线吊耳处，管线母材均出现裂纹 ，部分严重的出现了裂解气泄漏着火。
1.3急冷系统法兰部位急冷油泄漏
一般气相泄漏，如果泄漏部位扩散性较好(通常在法兰部位，去除保温材料，仅留下保温防烫壳) ，较容易发现，及时紧固法兰即可将泄漏消除。而热油则不易扩散，相比气相介质更容易发生着火。装置开停工出现温度剧烈变化等工况时，急冷油泄漏在遇到蒸汽管线等热源时，容易发生火灾。
泄漏案例
A乙烯装置2008年7月急冷油泵出口过滤器过滤器的法兰大盖处密封失效发生急冷油大量泄漏。见图2
图2急冷油过滤器法兰泄漏示意
1.4介质夹带焦粉冲蚀减薄引发泄漏
塔底的急冷油循环系统由于急冷油夹带的焦粉会在系统中的节流部位产生冲蚀。泄漏发生在塔底热油泵叶轮蜗壳、出口管线弯头、调节阀、管线缩径等处。
泄漏案例
A乙烯装置在2004年1月28日，急冷油泵出口系统工艺管线调节阀，由于焦粉的冲击、磨损，调节阀阀体发生泄漏，大量的高温急冷油向四周喷射。 1.5甲烷化、碳二、碳三加氢系统氢气泄漏
法兰修复方案

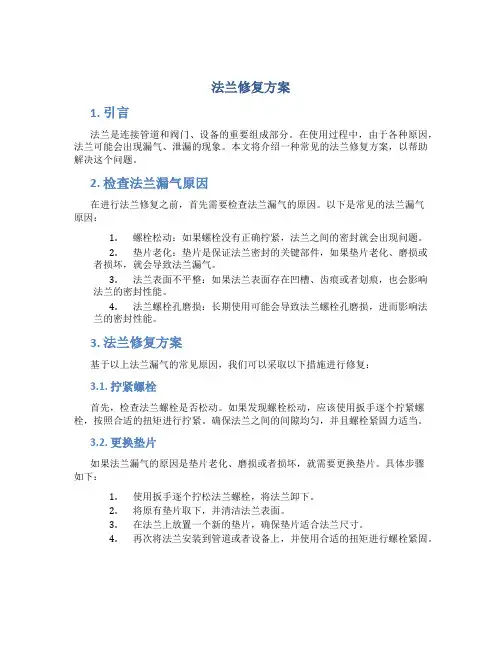

法兰修复方案
1. 引言
法兰是连接管道和阀门、设备的重要组成部分。在使用过程中，由于各种原因，法兰可能会出现漏气、泄漏的现象。本文将介绍一种常见的法兰修复方案，以帮助解决这个问题。
2. 检查法兰漏气原因
在进行法兰修复之前，首先需要检查法兰漏气的原因。以下是常见的法兰漏气原因：
1. 螺栓松动：如果螺栓没有正确拧紧，法兰之间的密封就会出现问题。
2. 垫片老化：垫片是保证法兰密封的关键部件，如果垫片老化、磨损或者损坏，就会导致法兰漏气。
3. 法兰表面不平整：如果法兰表面存在凹槽、齿痕或者划痕，也会影响法兰的密封性能。
4. 法兰螺栓孔磨损：长期使用可能会导致法兰螺栓孔磨损，进而影响法兰的密封性能。
3. 法兰修复方案
基于以上法兰漏气的常见原因，我们可以采取以下措施进行修复：
3.1. 拧紧螺栓
首先，检查法兰螺栓是否松动。如果发现螺栓松动，应该使用扳手逐个拧紧螺栓，按照合适的扭矩进行拧紧。确保法兰之间的间隙均匀，并且螺栓紧固力适当。
3.2. 更换垫片
如果法兰漏气的原因是垫片老化、磨损或者损坏，就需要更换垫片。具体步骤如下：
1. 使用扳手逐个拧松法兰螺栓，将法兰卸下。
2. 将原有垫片取下，并清洁法兰表面。
3. 在法兰上放置一个新的垫片，确保垫片适合法兰尺寸。
4. 再次将法兰安装到管道或者设备上，并使用合适的扭矩进行螺栓紧固。 3.3. 研磨法兰表面
如果法兰表面存在凹槽、齿痕或者划痕，可以使用研磨工具对法兰表面进行修复。具体步骤如下：
1. 轻轻擦拭法兰表面，清除表面的灰尘和污垢。
2. 使用研磨机或者手动砂纸，对法兰表面进行磨削，直到表面变得平坦光滑。
3. 清洁法兰表面，确保表面没有任何异物。
4. 重新安装法兰，并按照适当的扭矩要求进行螺栓紧固。
3.4. 修复法兰螺栓孔
如果法兰螺栓孔磨损，可以尝试修复法兰螺栓孔。具体步骤如下：
1. 使用螺纹修复工具，清理法兰螺栓孔内的污垢。
螺栓法兰泄漏事故案例
在XX年的一个晴朗下午，一家大型机械制造公司的生产车间内，机器的轰鸣声和金属的碰撞声交织成一首紧张的交响乐。这里正在进行一项重要的生产任务——制造一种特殊螺栓法兰，这种产品被广泛应用于各种工业设备中。
突然，一股刺鼻的气味弥漫在整个车间。工人们立即停下了手中的工作，纷纷捂住口鼻，试图找出这股气味的来源。这时，他们发现一个螺栓法兰正在泄漏，大量的油墨如泉水般涌出，染红了车间的一部分地面。
事故发生后，公司立即启动了应急预案，组织员工疏散，并联系了当地消防部门。消防员赶到现场后，立即展开了救援工作，使用高压水枪稀释泄漏的油墨，防止其进一步扩散。同时，公司领导也赶到了现场，组织员工对泄漏区域进行了隔离，并开始调查事故原因。
经过调查，事故原因浮出了水面。原来，在制造螺栓法兰的过程中，操作工人在安装法兰时，没有按照操作规程进行。法兰的安装位置不正确，导致其与周围的设备产生了缝隙。在压力的作用下，法兰内部的油墨通过缝隙泄漏出来。
这次事故给公司带来了巨大的经济损失，同时也给员工带来了心理上的压力。然而，更为重要的是，这次事故让公司认识到了生产安全的重要性，必须采取措施加强生产安全管理，防止类似的事故再次发生。
为了吸取这次事故的教训，公司采取了一系列措施。首先，公司加强了员工的安全培训，提高了员工的安全意识。其次，公司对生产设备进行了全面的检查和维护，确保设备正常运行。此外，公司还引进了先进的生产工艺和设备，提高了生产效率和质量。最后，公司加强了安全管理制度的建设和执行，确保生产过程中的每个环节都符合安全标准。
这次事故也让公司认识到与供应商的合作的重要性。在事故发生后，公司加强了与供应商的沟通与协作，对供应商的生产过程进行了全面监督和评估，确保供应商的产品质量和安全性能符合要求。同时，公司还加强了对供应商的培训和管理，提高供应商的安全意识和能力。
这次螺栓法兰泄漏事故虽然给公司带来了不小的损失和困扰，但也让公司认识到了生产安全的重要性。通过吸取教训、加强管理、改进工艺和合作，公司逐渐走出了困境，走向了更加安全、高效和可持续的发展之路。
超高压管道维护检修规程
超高压管道维护检修规程
公布时间:2023-12-02
总则
1.1
主题内容和合用范围
1.1.1
主题内容
本规程规定了高压聚乙烯装置旳超高压管道旳检修周期和检修内容、检修程序和检修质量原则以及试验、检查、维护和故障处理。
1.1.2
合用范围
本规程合用于高压聚乙烯装置设计压力为100～1000MPa，工作温度为0℃～350℃，介质为乙烯、油品（包括引起剂）、熔融聚乙烯旳压力管道。
1.2
编写修订根据
a.
中国石化集团企业《聚乙烯装置超高压容器及管道安全技术规程》
b.
劳动部《超高压容器安全监察规程（试行）》
c.
随机技术资料
2
检修周期和内容
2.1
检修周期（见表1）
表1、检修周期表 月
检修类别 小修 大修
检修周期 结合停车时机进行 72
2.2
检修内容
2.2.1
小修内容
a 每年至少作一次全面旳外观检查，根据使用状况可抽检1根管子进行内部一般性检查；
b 对管子密封连接处进行检查，对松动旳连接进行紧固；
c 处理密封连接处旳泄漏；
d 检查管卡、支座、基础与否松动，并进行紧固；
e 保温、防腐破损旳修复；
f 每年至少对超高压安全阀、压力表、温度计等安全附件进行一次校验；
g 对密封接头旳超高压螺栓进行外观检查；
h 必要时对管道金属捕集器（过滤器）进行拆卸检查
2.2.2 大修内容
a 包括小修内容
b 超高压管道部分更换
c 超高压管道全面检查按《聚乙烯装置超高压容器及管道安全技术规程》旳规定执行
d 超高压螺栓旳全面检查；
3
检修与质量原则
3.1 检修前旳准备
a 执行《中国石化总企业安全生产管理制度》旳有关规定；
b 根据超高压管道旳运行技术状况和检测记录，分析故障旳部位和原因，按检修内容制定检修技术方案；
c 检修所需要旳工、量、卡器具有齐，经仔细检查符合规定；
d 检修所需更换旳备品、备件齐备，经检查符合设计规定；
石油液化气球罐根部法兰泄漏的处理范本（2篇）
第 1 页 共 5 页 石油液化气球罐根部法兰泄漏的处理范本
为了保障石油液化气球罐的安全运行，根据国家相关规定，我们制定了以下针对根部法兰泄漏的处理方案。该方案旨在尽快解决泄漏问题，并确保工人和环境的安全。
1. 事故现状分析
根据现场调查，发现石油液化气球罐根部法兰存在泄漏情况。泄漏的具体原因需要进一步的调查，但可能是由于法兰磨损、腐蚀或紧固螺栓松动所致。此次泄漏可能导致气体泄漏、环境污染乃至安全事故的发生。
2. 应急措施
2.1 紧急撤离
立即对周边人员进行紧急撤离，并确保撤离路径畅通无阻。所有工作人员必须穿着适当的防护服装和装备，以降低可能的伤害风险。
2.2 报警通知
即刻拨打紧急电话，通知相关部门，如消防部门、安全监管部门等，告知泄漏情况，并按照相关指示执行。
2.3 封锁现场
在泄漏周围设立临时安全区，并禁止无关人员进入。严格控制现场安全，防止火源和静电的产生。
3. 泄漏物处理
3.1 切断气源
根据应急预案，通过关闭气体供应管道或阀门，切断泄漏气体的来源，尽量降低泄漏的风险。
3.2 隔离泄漏区 第 2 页 共 5 页 用合适的设备、材料或屏障将泄漏区与周围的区域隔离开来，防止泄漏物扩散。
3.3 紧急修复
在保证安全的前提下，组织专业人员对泄漏部位进行紧急维修或更换。确保法兰连接牢固、紧密，并进行必要的检查和测试，以确认问题已解决。
4. 整改措施
4.1 法兰维护
加强对石油液化气球罐根部法兰的维护保养工作。定期检查法兰的磨损情况，进行必要的清洁和润滑，确保其正常运行。
4.2 增加检查频率
加大对石油液化气球罐根部法兰的检查频率。定期进行检查和测试，发现问题及时予以修复，确保法兰的密封性和安全性。
4.3 加强培训
加强工作人员的培训，提高他们对石油液化气球罐根部法兰的认识和操作技能。使其能够及时发现问题并采取相应的措施，防止事故发生。
5. 事故总结
根据此次根部法兰泄漏事故的经验教训，我们将进一步完善安全管理制度，加强对石油液化气球罐的维护和检查工作。同时，我们也会加大对工作人员的培训力度，提高他们的安全意识和应急处理能力。只有这样，才能确保石油液化气球罐的安全运行，保护工人和环境的安全。 第 3 页 共 5 页 以上是针对石油液化气球罐根部法兰泄漏的处理范本，我们将按照此方案进行处理，以确保事故的快速解决和有效防范。工作人员应严格按照操作规程执行，确保整个处理过程安全可靠。
从西安事故看液化石油气储罐根部阀门法兰泄漏的危害及技术防范措施研讨
第 1 页 共 7 页 从西安事故看液化石油气储罐根部阀门法兰泄漏的危害及技术防范措施研讨
因为此部位是系统的最薄弱环节，它直通罐本身，中间没有阀门控制，一旦出现问题视同储罐本体出现裂缝，极易造成无法控制的大面积泄漏事故。此时液化气管理所及时组织职工进行抢救，并立即向消防队报警。他们采取了用多条棉被包堵漏气部位，并朝被子上浇水的方法试图阻击液化气的泄漏，但由于操作方法欠妥，效果不明显。罐内液化气还在不断外泄，泄漏出来的液态液化气在常温、常压下迅速气化(1升液态液化气挥发后能变成250升～300升的气体)，大量泄漏出的液化气同空气混合形成大面积爆燃气体(处于爆炸极限之内的混合气体)，向四周扩散后遇距储罐70米左右的配电室火花发生了威力巨大的空间爆炸，十几分钟后又发生第二次空间爆炸，并引发储罐区内发生大火直接烘烧400M3事故储罐，大约半小时后，该罐的内部压力在加热作用下超过了储罐设计爆破压力，致使储罐爆破，顶部撕开十几米长的裂口，爆炸发生的烟雾高达五十多米，火势更加猛烈。40分钟后与之相邻的另一个400M3球罐也发生了爆炸，这就是现场所谓的第三次、第四次爆炸。事故现场伤亡40多人，基本上是第一次空间爆炸造成的。
第 2 页 共 7 页 以上谈到此次爆炸事故是由于一个400M3球罐根部排污短管和第一道阀门法兰接口处的密封垫损坏失效造成的液化气泄漏，那么我们有必要分析一下是什么原因使这个密封垫损坏的呢？我分析原因如下：西安地处我国冰冻线以北地区，冬季有个防冻问题，由于我国炼油厂在炼油过程出产的副产品液化石油气中含有一定的水分，水分子和液化气分子亲合在一起，但这是有条件的，就是随着液化气温度降低，水分子就会产生离析，分离出来的水分，由于比重比液化气重，就会沉在容器的底部。而且温度越低，分离出来的水分就会越多。所以在处于冰冻线以北地区的液化石油气储罐的根部排污阀门应加装伴热保温装置，防止阀门和法兰接口被冻坏。而西安液化气储灌厂的事故储罐并没有加装排污阀门的伴热保温装置，致使冬季该阀门法兰密封垫被冻损(水结冰时膨胀压力所产生的破坏力是相当大的)。发生事故的时间是3月5日，正处于气候转暖化冻时期，这样该排污阀门的法兰密封垫经过这一冻一化，使其损坏加剧，强度降低，失去其密封作用。
