水利工程粘土心墙坝填筑施工技术
水利工程粘土心墙坝填筑施工技术摘要：水利工程是人类利用水资源的重要手段之一，而粘土心墙坝填筑施工技术作为水利工程建设的关键环节之一，具有重要的技术价值。
因此，本文将重点论述水利工程粘土心墙坝填筑施工技术要点，希望提高技术及应用效果，促进我国水利工程取得稳定发展。
关键词：水利工程；粘土心墙坝；填筑施工技术前言：粘土心墙坝填筑施工技术不仅在施工速度、成本和可靠性方面有优势，还在水利工程建设和水资源利用方面有广泛的应用。
同时，它对水利工程建设带来了深远的影响。
因此，施工单位需要充分重视粘土心墙坝填筑施工技术的发展，不断创新和提升，以更好地服务于水利工程建设和水资源利用。
一、水利工程粘土心墙坝填筑施工技术水利工程粘土心墙坝是一种常见的堆石土坝工程，如图1，具有良好的防渗性能和稳定性。
在填筑施工过程中，施工技术起着至关重要的作用。
施工前需要对填筑区域进行仔细的勘测和设计，根据地质条件和水文情况，确定填筑的区域和坝体的高程。
还需要制定详细的施工方案和施工步骤，确保施工过程的顺利进行。
在填筑施工时需要选择合适的黏土材料，黏土材料应具有一定的塑性和粘结性，以便在填筑过程中能够紧密连接，形成坚固的心墙。
在开展填筑施工之前，先要进行混凝土表面的处理工程，通过打磨工艺将表面处理成毛面，并使用清水将表面清洗干净。
这是确保填筑质量的第一步。
接下来，需要进行粘土填筑施工作业。
粘土心墙料施工中，需要通过反铲在料场进行挖掘和装载，再通过20吨的运输车，将材料进行运输。
材料运输到位后，在铺填作业从最低处，水平地向上进行铺填，这里所采用的铺填方式为进占法。
在进行平整作业时，可以借助人工方式与160型推土机合力将材料铺平整。
在铺平作业结束后，进入到碾压环节，碾压作业中，通常会采用自行式凸块振动碾压设备作为碾压的设备装置。
碾压作业中，具体的设备运行参数，如表1所示。
自行式凸块振动碾压设备参数设置表1在完成上述施工后，进入到反滤料填筑施工流程中。
胶凝砂砾石坝的设计准则
胶凝砂砾石坝的设计准则中国大坝协会秘书处郑璀莹、贾金生、杨会臣、马锋玲、徐耀、冯炜1 概述胶凝砂砾石筑坝技术是国际上近年发展起来的新型筑坝技术，其特点是采用胶凝材料和砂砾石材料（包括砂、石、砾石等）拌合筑坝，使用高效率的土石方运输机械和压实机械施工，具有安全可靠、经济性好、施工工艺简单、速度快、环境友好等优点：（1）胶凝砂砾石具有一定的抗冲刷能力，坝顶过水也不至于溃坝；（2）可以充分利用当地筑坝材料，减少弃料，水泥掺量少，不仅节约成本，而且大幅减少大坝施工对环境的影响；（3）对施工工艺要求较低，大幅度简化流程，缩短工期。
近年在日本、土耳其、希腊、法国、菲律宾等国家的永久工程得到应用。
我国对该坝技术的研究始于上世纪90年代，通过对筑坝材料特性、大坝受力特性、防渗体系、施工工艺等的系列研究，2004年建成了第一座胶凝砂砾石坝围堰，即坝高16.3m的福建尤溪街面水电站下游围堰。
之后，胶凝砂砾石筑坝技术在福建洪口、云南功果桥、贵州沙沱、四川飞仙关等围堰工程中得到陆续应用。
由于缺少该坝型设计的行业技术标准，近年多座中小型水库大坝将胶凝砂砾石坝作为备选坝型之一，但尚没有建成永久工程。
根据国内外工程实践，目前，胶凝砂砾石围堰工程和大坝工程的设计通常采用经验设计，多参照混凝土重力坝的设计方法和控制指标体系。
基于国际已建胶凝砂砾石坝工程的经验，通过对材料性能、坝体结构受力特性和施工工法的研究，我国自2004年来陆续建成了福建街面、福建洪口、云南功果桥、贵州沙陀、四川飞仙关等胶凝砂砾石围堰工程，取得了一定的技术进展，但与国际当前研究发展水平对比来看还有一定的差距，对于胶凝砂砾石坝作为永久工程的建设，尤其需要行业标准，明确胶凝砂砾石坝的设计方法，并建立控制指标体系。
本调研基于胶凝砂砾石坝技术导则编制工作开展，旨在对国际已建工程和国内拟建工程的设计准则和研究进展进行调研。
本次调研通过搜集、整理国内外学术期刊、国际会议论文集和相关研究报告、硕士和博士论文中有关胶凝砂砾石筑坝技术的相关内容，对胶凝砂砾石坝设计准则及结构设计等方面进行归纳、总结、提炼，以期为国内专家了解该新坝型设计技术进展，以及为后续研究工作提供参考。
混凝土面板堆石坝施工规范
混凝土面板堆石坝施工规范混凝土面板堆石坝施工规范SL49—94条文说明混凝土面板堆石坝施工规范SL49—94说明条文目录编制说明1 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制长江委信息研究中心馆藏 1水利水电工程施工监理适用规范全文数据库编制说明1987年12月，原水利电力部水利水电建设局根据国本《规范》是我国第一本混凝土面板堆石坝施工规范，编制过程中，特别注意广泛收集、总结我国第一批混凝土面板堆石坝工程实践经验，并参考了国外混凝土面板堆石坝的成功经验和有关技术标准。
但我国兴建混凝土面板坝的历史不长，加之编写经验所限，不足之处在所难免，希望使用者发现问题后及时函告主编单位。
长江委信息研究中心馆藏 2混凝土面板堆石坝施工规范SL49—94条文说明1 总则1(0(1 明确本规范的适用范围。
混凝土面板堆石坝的级别，可根据《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12,78)中的有关条款确定。
建于峡谷河床的混凝土面板堆石坝，在库容较小的情况下，其工程等级按标准划分可能是?、?级，但坝较高，因此必须强调当坝高超过70m时，不论工程等级，仍应遵循本规范。
1(0(2 研究和应用施工新技术、新工艺、新材料，是降低材料消耗，提高劳动生产率的有效措施，并可促进面板堆石坝施工技术水平的发展。
对此，本条强调以既积极、又慎重的科学态度，在进行试验、验证、评定后，并经主管部门批准的条件下，积极采用。
1(0(3 本条明确本规范与现行有关施工规范的协调与统一。
本规范是针对混凝土面板堆石坝施工的特有问题作出规定，以替代和补充有关施工规范中相应的导流与渡汛2(0(1 施工导流、渡汛方案的选择，是土石坝施工中极为重要的环节。
方案合理，不仅可以降低施工导流费用，还可缩短工期。
在确定施工导流渡汛方案时，要充分研究工程所在地的水文、气象、地形、地质等自然情况及施工条件，经过方案比较，择优选用。

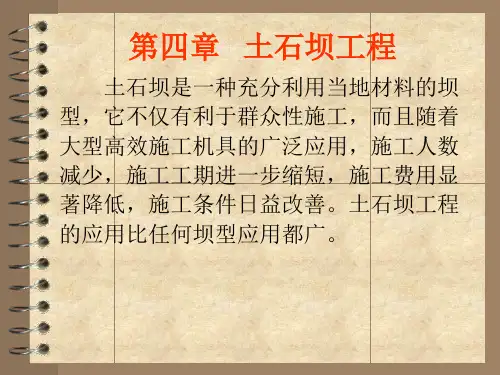

碾压式土坝施工
3）辅助作业：清除施工场地及料场的覆 盖，从上坝土料中剔除超径石块、杂物， 坝面排水、层间刨毛和加水等。 4）附加作业：防护及整理、坝坡整理、 植草皮。
第一节
土石料场规划
土石坝的土石料用量很大 ，为了保证 质量、节约投资，加快施工进度，有必要 从空间、时间，质与量等方面进行全面的 规划。 一、土石坝筑坝材料及其要求 料场土料的储量一般要求是设计工程 量的1.5～2.0倍，并要求提供备用料场。
2 、土方机械的选择
2.1 土方机械选择的原则
施工机械的选择应与施工内容相适应； 土方施工机械的选择与工程实际情况相结合； 主导施工机械确定后，要合理配备完成其他
辅助施工过程的机械； 选择土方施工机械要考虑其他施工方法，辅 助土方机械化施工
2.2 土方开挖方式与机械选择 (1) 平整场地常由土方的开挖、运输、填
• 正向挖土，侧向卸土(图1.26(b)) • 正向挖土，反向卸土(图1.26(a))
(2) 反铲挖土机 – 反铲挖土机的工作特点是机械后退行驶，铲 斗由上而下强制切土，用于开挖停机面以下 的一至三类土，适用于挖掘深度不大于4m 的基坑、基槽、管沟，也适用湿土、含水量 较大的及地下水位以下的土壤开挖。 – 反铲挖土机的开行方式有沟端开挖和沟侧开 挖两种。
筑和压实等工序完成。
– 地势较平坦、含水量适中的大面积平整场地， 选用铲运机较适宜。 – 地形起伏较大，挖方、填方量大且集中的平 整场地，运距在1000m以上时，可选择正铲 挖土机配合自卸车进行挖土、运土，在填方 区配备推土机平整及压路机碾压施工。 – 挖填方高度均不大，运距在60～100m以内 时，采用推土机施工，灵活、经济。
⒊反滤料和过渡料 反滤料一般要满足坚固度要求，应尽量 避免用纯砂做反滤料。
面板堆石坝设计规范
⾯板堆⽯坝设计规范混凝⼟⾯板堆⽯坝设计规范Design Code for Concrete Face Rockfill DamsSL 228-98主编单位：⽔利部⽔利⽔电规划设计总院批准部门：中华⼈民共和国⽔利部1999-01-16发布1999-02-01实施前⾔根据⽔利部1997年下达的技术标准制定、修订计划，在DL5016—93《混凝⼟⾯板堆⽯坝设计导则》(以下简称原导则)基础上，吸收国内外⼗多年来的建设经验和科研成果，对原导则⾏了修改补充，制订本规范。
本规范主要内容包括：混凝⼟⾯板堆⽯坝及有关的泄、放⽔等建筑物布置；坝体堆⽯或砂砾⽯材料详细分区；坝体材料特性和填筑质量标准；坝体设计和计算；坝基及岸坡开挖与处理；混凝⼟趾板与⾯板设计；周边缝及垂直缝等各种接缝⽌⽔设计；分期施⼯和已建坝的加⾼；原型观测布置设计等的基本规定和要求。
对原导则修改补充的主要内容如下：1将适⽤范围修改为适⽤于1、2、3级及3级以下坝⾼70m以上的混凝⼟⾯板堆⽯坝设计。
2 增列了术语和符号⼀章，统⼀图⽰标记。
3修改了原导则中在砂砾⽯地基上不宜修建⾼混凝⼟⾯板堆⽯坝等规定。
4 强调了使⽤枢纽建筑物开挖料及近坝区⽯料或砂砾料⽤作坝体填筑料，以提⾼技术、经济效果。
5拓宽了对趾板地基要求。
除弱风化岩层外，经过专门论证，采取⼯程措施，也可建于风化破碎或软弱基岩上。
补充提出了采⽤混凝⼟防渗墙、将趾板置于砂砾⽯层上的基本要求。
6 补充了需要进⾏稳定分析和有限元法计算坝体应⼒、变形的基本要求。
7增列了坝顶结构设计要求、坝体抗震措施及砂砾⽯坝体渗流控制的基本要求。
8补充了确定混凝⼟⾯板厚度的标准、对原材料及配合⽐等的技术规定、⾯板的防裂措施和要求。
对周边缝⽌⽔作了适当简化，并拓宽了要求。
9 适当简化了⼀般性观测项⽬，增列了可选择的观测项⽬。
本规范解释单位：⽔利部⽔利⽔电规划设计总院本规范主编单位：⽔利部⽔利⽔电规划设计总院本规范主要起草⼈：赵增凯蒋国澄曹克明杨德福杨世源王治明⽬录1 总则1.0.1为适应混凝⼟⾯板堆⽯坝建设发展的需要，规范混凝⼟⾯板堆⽯坝的设计，使其达到安全适⽤、经济合理、技术先进和保证质量，特制定本规范。
混凝土面板堆石坝施工规范SL49-94

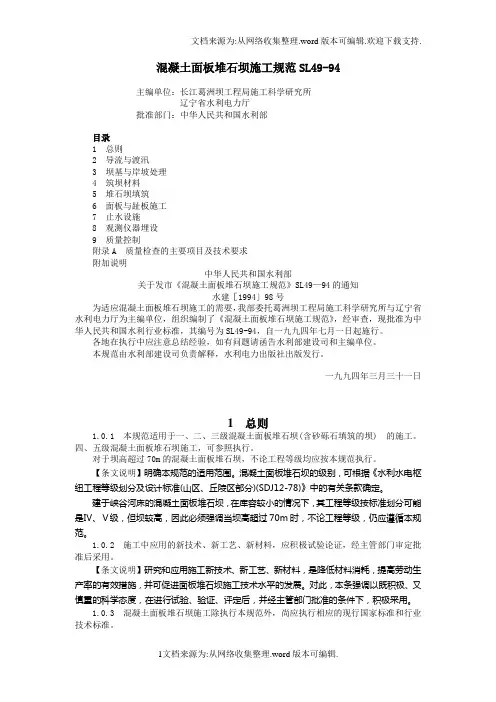

混凝土面板堆石坝施工规范SL49-94主编单位：长江葛洲坝工程局施工科学研究所辽宁省水利电力厅批准部门：中华人民共和国水利部目录1 总则2 导流与渡汛3 坝基与岸坡处理4 筑坝材料5 堆石坝填筑6 面板与趾板施工7 止水设施8 观测仪器埋设9 质量控制附录A 质量检查的主要项目及技术要求附加说明中华人民共和国水利部关于发市《混凝土面板堆石坝施工规范》SL49—94的通知水建［1994」98号为适应混凝土面板堆石坝施工的需要，我部委托葛洲坝工程局施工科学研究所与辽宁省水利电力厅为主编单位，组织编制了《混凝土面板堆石坝施工规范》，经审查，现批准为中华人民共和国水利行业标准，其编号为SL49-94，自一九九四年七月一日起施行。
