基于单片机的交通灯控制系统
课程设计任务书 常用软件课程设计 基于单片机的交通灯控制系统 一、实验目的 1、了解交通灯的控制方法 2、掌握8051单片机基本操作 3、掌握keil和proteus软件的使用
二、实验原理
通过对十字路口的观察，发现红绿灯的控制原理：首先南北方向右转加直行的绿灯亮起。此时，东西方向为红灯；当右转加直行绿灯倒计时进入最后5秒，绿灯切换为黄灯并开始闪烁，东西方向红灯不变；接着南北方向切换为左转灯，东西方向依然是红灯；同样当倒计时进入最后5秒时，黄灯开始闪烁。东西方向为红灯。然后东西方向的右转加直行绿灯亮起，以此类推。
三、实验内容及程序 主程序： void main(void) 课程设计任务书 常用软件课程设计 { Busy_LED=0; Special_LED=0; IT0=1; //INT0负跳变触发 TMOD=0x01;//定时器工作于方式1 TH0=(65536-50000)/256;//定时器赋初值 TL0=(65536-50000)%256; EA=1; //CPU开中断总允许 ET0=1;//开定时中断 EX0=1;//开外部INTO中断 TR0=1;//启动定时
while(1) {
Flag_EW_Yellow=0; //EW关黄灯显示信号 Time_EW=EW; Time_SN=SN; while(Time_SN>=5) {P1=S[0]; //SN通行，EW红灯 Display();}
P1=0x00; while(Time_SN>=0) {Flag_SN_Yellow=1; //SN开黄灯信号位 EW_Red=1; //SN黄灯亮，等待左拐信号，EW红灯
Display(); }
Flag_SN_Yellow=0; //SN关黄灯显示信号 Time_SN=SNL; while(Time_SN>=5) {P1=S[2];//SN左拐绿灯亮，EW红灯 Display();}
P1=0x00; while(Time_SN>=0) {Flag_SN_Yellow=1; //SN开黄灯信号位 EW_Red=1; //SN黄灯亮,等待停止信号，EW红灯
Display();} 课程设计任务书 常用软件课程设计 /***********赋值**********/ EW=EW1; SN=SN1; EWL=EWL1; SNL=SNL1;
Flag_SN_Yellow=0; //SN关黄灯显示信号 Time_EW=SN; Time_SN=EW; while(Time_EW>=5) {P1=S[4]; //EW通行，SN红灯 Display();}
P1=0X00; while(Time_EW>=0) {Flag_EW_Yellow=1;//EW开黄灯信号位 SN_Red=1;//EW黄灯亮，等待左拐信号，SN红灯 Display();}
Flag_EW_Yellow=0; //EW关黄灯显示信号 Time_EW=EWL; while(Time_EW>=5) {P1=S[6];//EW左拐绿灯亮，SN红灯 Display();}
P1=0X00; while(Time_EW>=0) {Flag_EW_Yellow=1; //EN开黄灯信号位 SN_Red=1;//EW黄灯亮，等待停止信号，SN红灯 Display();}
/***********赋值**********/ EW=EW1; SN=SN1; EWL=EWL1; SNL=SNL1; }
} 程序框图： 课程设计任务书 常用软件课程设计 主程序：
进入第一个状态：南北方向直行、右转绿灯亮。东西方向红灯亮 进入第二个状态：开启黄灯标志位，南北方向黄灯闪烁。东西方向红灯亮 进入第三个状态：南北方向左转绿灯。东西方向红灯亮 进入第四个状态：开启黄灯标志位，南北方向黄灯闪烁。东西方向红灯亮
开始 开定时器中断T0和外部中断0
对东西，南北数码管赋初值
再对东西，南北数码管赋初值 进入第五个状态：东西方向直行、右转绿灯亮。南北方向红灯亮 进入第六个状态：开启黄灯标志位，东西方向黄灯闪烁。南北方向红灯亮 进入第七个状态：东西方向左转绿灯。南北方向红灯亮 进入第八个状态：开启黄灯标志位，东西方向黄灯闪烁。南北方向红灯亮 课程设计任务书 常用软件课程设计 定时器T0: 定时器中断开始
重装初值 Count==10 计时0.5s
黄灯标志位为1
黄灯的值进行反转
Y Y N
N
Count==20 计时1s
黄灯标志位为1
N
N
黄灯的值进行反转
Y Y 东西，南北方向时间减1 课程设计任务书
常用软件课程设计 外部中断0：
减按键与加按键流程相同。唯一不同的是，当东西方向的倒计时值<=40时。会将东西倒计时的值置为40s，南北置为20s。除此之外还有三个功能按键，当按下交通繁忙按键时，会触发繁忙状态。计时器的值会比正常模式下缩小。当按下特殊情况的按键时，会触发特殊状态。计时器的值会比正常模式下的值增大。还一个按键是返回正常模式。 原理图见附录：
四、心得体会 通过这次对单片机实验的学习，我们了解的单片机的一些基本的知识以及交通灯的控制方法。在完成实验中遇到问题积极地讨论，感谢小组的每一个成员的付出。
中断返回 中断开始 关外部中断标志位 加按键被按下 东西，南北计时器加5s
EW1>=100? 东西置为99 南北置为79
Y Y N
N
结束 课程设计任务书
常用软件课程设计 附录： 1、 晶振电路
2、 复位电路 课程设计任务书
常用软件课程设计 3、 红绿灯及数码管显示电路
4、 功能按键电路 实验程序： #include #define uchar unsigned char #define uint unsigned int
sbit Time_Show_LED2=P2^5;//Time_Show_LED2控制位 sbit Time_Show_LED1=P2^4;//Time_Show_LED1控制位 sbit EW_LED2=P2^3; //EW_LED2控制位 sbit EW_LED1=P2^2; //EW_LED1控制位 sbit SN_LED2=P2^1; //SN_LED2控制位 课程设计任务书 常用软件课程设计 sbit SN_LED1=P2^0; //SN_LED1控制位 sbit SN_Yellow=P1^6;//SN黄灯 sbit EW_Yellow=P1^2;//EW黄灯 sbit EW_Red=P1^3;//EW红灯 sbit SN_Red=P1^7;//SN红灯 sbit Special_LED=P2^6;//交通特殊指示灯 sbit Busy_LED=P2^7;//交通繁忙指示灯 sbit Nomor_Button=P3^5;//交通正常按键 sbit Busy_Btton=P3^6;//交通繁忙按键 sbit Special_Btton=P3^7;//交通特殊按键 sbit Add_Button=P3^3;//时间加 sbit Reduces_Button=P3^4;//时间减 bit Flag_SN_Yellow; //SN黄灯标志位 bit Flag_EW_Yellow;//EW黄灯标志位 char Time_EW;//东西方向倒计时单元 char Time_SN;//南北方向倒计时单元 uchar EW=60,SN=40,EWL=19,SNL=19; //程序初始化赋值，正常模式 uchar EW1=60,SN1=40,EWL1=19,SNL1=19;//用于存放修改值的变量 uchar code table[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//1~~~~9段选码 uchar code S[8]={0X28,0X48,0X18,0X48,0X82,0X84,0X81,0X84};//交通信号灯控制代码 /**********************延时子程序************************/ void Delay(uchar a) { uchar i; i=a; while(i--){;} } /*****************显示子函数**************************/ void Display(void) { char h,l; h=Time_EW/10; l=Time_EW%10; P0=table[l]; EW_LED2=0; Delay(2); EW_LED2=1; P0=table[h]; EW_LED1=0; Delay(2); EW_LED1=1;
基于单片机的智能交通灯控制系统文献综述适合研究生
基于单片机的智能交通灯控制系统设计---文献综述（电气112班王志刚 1062）一、交通灯的历史发展早在19世纪初期，在英国的一座城市中，红绿装是女性不同身份的代表，其中着红装的女性代表已婚，而着绿装的女性代表未婚，后来由于伦敦议会大厦前经常发生马车撞人的事件，于是当时一位名叫德哈特的设计师受红绿装的启发，发明了当时世界上第一台交通信号灯——该信号灯柱高7米，身上挂着一盏红色和一盏绿色的煤油灯。
在灯的脚下，一名手持长杆的警察随心所欲的牵动着皮带转换灯的颜色。
不幸的是，在该信号灯面世的半个多月，煤气灯突然爆炸，并且将在执勤的警察炸死，从此，信号灯就隐匿了。
直到二十世纪初期，在美国一个叫克利夫兰的城市率先恢复了红绿交通信号灯，这时已经是电气信号灯了，随后美国许多城市也就陆续的将这种信号灯投入交通使用。
对于第一盏名副其实的三色灯（红、黄、绿三种标志）在1918年诞生，该信号灯是三色圆形四面投影器，被安装在纽约市五号街的一座高楼上，由于它的诞生，使城市的交通大为改善。
话说红黄绿三色灯的发明者是我国的胡汝鼎，当时他抱着“科学救国”的信念到美国深造，他站在繁华的十字路口等待绿灯信号，当他看到红灯面就要过去是，一辆转弯的汽车呼啸着从他身边擦过，吓了他一身冷汗，回到宿舍的他，对刚刚发生的这惊险一幕一直耿耿于怀，他反复琢磨，终于想到解决这种问题的方法，就是在红绿灯的基础上再加上一盏黄灯，提醒人们注意安全。
从此三色灯就成为了一个在交通上出色的指挥官，慢慢的也就遍及了全世界。
我国最早的交通信号灯出现在1928年的上海英租界，也就是在那个时候人们才慢慢的感觉到交通信号灯对交通安全和秩序的重要性，交通灯也才在中国慢慢流行。
从最早的手动控制煤气灯到后来的电气控制，从采用计算机控制到现代化的电子定时监控，交通灯在科学化，自动化上不断的更新，发展与完善着。
二、国内外交通灯系统现状在西方发达国家，交通控制系统基本上完成了由传统的交通控制系统向智能交通控制系统ITS的转变，在信号机的发展历程中自适应理论一直受到各研究机构的欢迎，比如SCOOTS和SCATS系统。
基于单片机的交通灯控制系统设计探讨
基于单片机的交通灯控制系统设计探讨交通灯控制系统是城市道路交通管理的重要组成部分，它起到安全、顺畅的引导作用。
基于单片机的交通灯控制系统具有成本低、可靠性高、灵活性强等优点，本文将对其设计原理和实现方式进行探讨。
一、设计原理基于单片机的交通灯控制系统的设计原理是通过单片机的程序控制来实现交通信号的红绿灯转换。
系统中的交通灯根据道路上的交通情况进行自动控制，保证各方向交通的顺畅和安全。
二、系统设计1. 硬件设计系统的硬件包括单片机、LED灯、传感器等组成。
单片机是系统的核心部件，负责接收传感器的信号，并进行相应的控制操作。
LED灯用来显示交通信号的红绿灯。
传感器可以是红外传感器、压力传感器等，用于检测道路上车辆的情况。
2. 软件设计系统的软件设计主要是编写单片机的程序代码。
程序根据传感器的信号状态判断交通情况，然后进行相应的红绿灯控制操作。
当某个方向上的传感器检测到有车辆通过时，程序会将该方向的红灯亮起，并等待一定时间后切换到绿灯，其他方向则相应地切换为红灯。
程序还可以根据交通流量等其他因素进行优化调整，以保证道路交通的顺畅。
三、系统实现基于单片机的交通灯控制系统主要通过以下步骤来实现：1. 硬件连接：将单片机、LED灯和传感器等连接在一起，确保各组件正常工作。
2. 编写程序代码：根据系统需求，编写单片机的程序代码。
可以采用C语言或汇编语言进行编写。
3. 程序调试：将程序下载到单片机上，进行调试测试。
可以通过模拟交通情况，检验红绿灯的切换是否正常。
4. 系统优化：根据实际情况，对系统进行优化调整。
增加传感器的数量，加入交通流量检测等，以提高系统的准确性和稳定性。
四、系统应用基于单片机的交通灯控制系统可以应用于城市道路、公路、高速公路等不同场景。
通过合理的交通信号控制，可以提高交通效率，减少交通事故，给驾驶员和行人带来更安全、便利的路程。
基于单片机的交通灯控制系统是一种高效、可靠的交通管理技术。
通过合理的硬件设计和编程实现，可以实现对道路交通的有效控制，提高道路交通的安全性和流畅性。

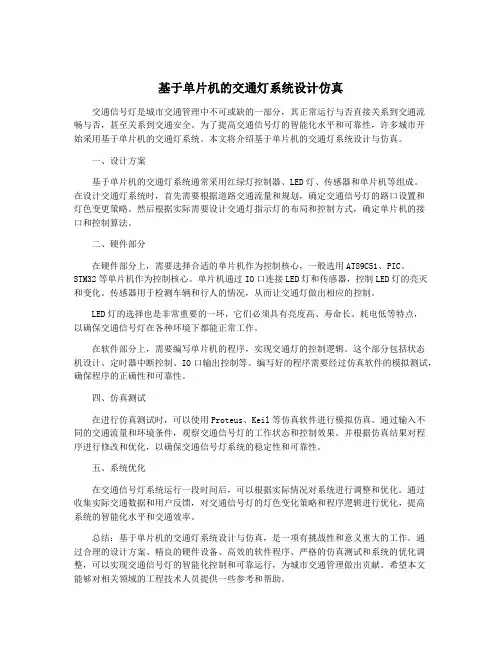

基于单片机的交通灯系统设计仿真
