有毒气体报警器怎么安装
有毒气体报警器怎么安装
气体报警器的安装：
RB-TZ型气体气体报警器为固定式检测仪，它可以安装在特定的检测区域对特定气体的泄露进行连续检测。
安装位置应考虑到以下因素：一、安装环境
安装环境应尽量遵循仪器的运行环境（包括环境湿度、环境温度等）要求。
应尽量避免有机械震动、空气（风速）流动过大以及环境温度、环境湿度过高的区域。
空气的流速过大会影响检测的响应时间和检测结果，环境温度、湿度过高会影响检测结果和传感器的使用寿命。
二、安装位置
总体原则应考虑到被检测气体扩散空间、风向、环境温度、环境湿度、检测区域封闭性以及工艺压力和周围设备分布情况等因素。
有人员值守或人员经常滞留的区域应优先考虑。
安装地点应尽可能靠近泄漏源或工作人员经常滞留的区域，确保气体报警器反应灵敏并及时报警。
一般情况下，检测比重小于空气指数的有害气体，检测探头应该安装在房屋或设备的上方；比重大于空气指数的有害气体，检测探头应该安装在贴近地面处为宜。
注：a.气体报警器的设置应按照相应技术规程及规范进行，同时还要考虑：设备分布状况（设备密集区域应增设探测点数）；空间空气流动状况（气体报警器一般安装在下风口处）；有无值守人员（有值守人员优先考虑值守区域）。
b.安装时还应考虑防尘、防水和防高温等保护措施：应避免安装在灰尘以及水雾较多的区域，如果无法避免，应把防尘风雨罩安装好以及把气体报警器的所有盖、螺丝、接头等拧紧，以防止水雾的进入。
有效的防尘、防水和避免高温能使仪器使用寿命延长。
c.在检测工艺管道或密封容器中的气体含量时，必须保证气体流速均匀，流量在1升/每分钟以下，压力为常压，以避免产生压力和冲击力。
d.为维修标定方便请在气体报警器周围留出至少半径0.5m的空间。
三、连接导线
连接导线最好为屏蔽软线，每芯线的电阻必须小于20欧姆。
信号传输距离最大为2500米。
对于不同的电缆型号其最大长度如下：电缆截面积0.75 1.0 1.5 2.5
电缆最大长度450m 800m 1200m 2500m
四、安装方法
RB-TZ气体气体报警器配备有齐全的安装配件：安装支架、不锈钢“U”型管卡（用户自备）、墙体固定用不锈钢膨胀螺栓、气体报警器固定用不锈钢螺栓、防水接头等。
用户可方便的根据自己安装区域选用最佳的安装类型：墙体安装（见附图4）或管架安装（见附图5）。
气体气体报警器及安装附件尺寸（见附图3）。
按气体检测探头安装尺寸图，用户可自行设计固定方式。
但要遵守一个原则：探头的传感器点面应与地面垂直。
图3气体报警器外形尺寸
图5气体报警器的管架安装示意图
五、气体报警器接线
在气体气体报警器固定好后，将气体报警器壳体上盖卸下，把屏蔽传输电缆从防爆过线通道插入（建议使用屏蔽软芯电缆），将电缆线按照图示（见附图2）接在仪器电路板的接线端子上。
本气体报警器采用笼式弹簧PCB连接端子，可使用0.5-1.5平方单芯线和多股线，剥线长度6-7毫米，用起子按压端子按钮，将导线从接线孔插入，松开
按钮，轻拉导线看导线是否牢固。
如拆线则用起子按压端子按钮，可将导线从接线孔中抽出。
注意一定要按照标记连接正确：端子的“+”接电源“+24VDC”，端子的“-”接信号输入（对显示仪表而言），端子的“P”接屏蔽线的屏蔽层或悬空。
检查连接牢固以及有无电线的毛刺以及清除好壳体内的电线和碎硝后，固定好电缆防水接头。
最后紧固好壳体上盖。
注意：本仪器为隔爆型防爆设计，现场安装及接线应按有关防爆标准进行。
气体报警器各部件连接处密封圈应拧紧，并应在气体报警器接线进入端采用防爆胶泥或其他填料良好密封，以达到防爆要求，防止水和其它杂质进入气体报警器。
注：“B”“4”为基准电位器，用户不要调整；
“O”为零点电位器，“S”为量程电位器.
附图2气体报警器接线示意图
以上资料由济南市长清计算机应用公司提供：。
烟雾报警器安装
烟雾报警器安装烟雾报警器是一种用于检测和报警火灾烟雾的设备，安装烟雾报警器可以有效地提高火灾发生时的安全性。
本文将详细介绍烟雾报警器的安装方法和注意事项，以便读者了解并正确地安装烟雾报警器。
一、选择安装位置在安装烟雾报警器之前，首先需要选择一个合适的安装位置。
烟雾报警器应该安装在离火灾可能发生的区域最近的地方，通常是在每个楼层的走廊、厨房和卧室附近。
此外，还应该避免将烟雾报警器安装在易受水汽、灰尘或高温等环境影响的地方，以免误报或损坏。
二、安装步骤1.准备工具和材料：安装烟雾报警器所需的工具和材料有：电钻、螺丝刀、墙壁插座、电缆、螺丝和固定座。
2.打孔固定：使用电钻在所选择的安装位置上打孔，然后将固定座钉入墙壁。
确保固定座稳固且不会松动。
3.连接电缆：将烟雾报警器的电缆穿过固定座上的孔洞，将电缆连接到墙壁插座。
4.安装烟雾报警器：将烟雾报警器的固定座与墙壁插座对齐，然后将烟雾报警器插入固定座中。
5.测试功能：安装完成后，按下烟雾报警器上的测试按钮，确保其正常工作。
如果报警器能够发出警报声音，则表示安装成功。
三、注意事项1. 遵循安装说明：在安装烟雾报警器时，一定要仔细阅读并按照安装说明进行操作。
不同品牌和型号的烟雾报警器可能有不同的安装要求和方法。
2. 定期维护检查：安装烟雾报警器后，定期进行维护和检查是十分重要的。
每个月应该测试烟雾报警器的功能，确保其正常工作。
另外，应定期清洁烟雾报警器，以防灰尘和污垢影响其敏感度。
3. 报警声音区分：了解不同的报警声音和含义是至关重要的。
不同类型的烟雾报警器可能具有不同的报警声音，如低电量、故障等。
在听到报警时，应了解其含义并采取相应的措施。
4. 与其他报警器联动：如果你家中已经安装了其他类型的报警器，如一氧化碳报警器或可燃气体泄漏报警器，可以考虑将它们与烟雾报警器连接起来，实现联动报警，提高安全性。
综上所述，烟雾报警器的安装是预防火灾的重要环节。
正确选择安装位置、按照安装步骤进行操作，并注意维护和检查，可以确保烟雾报警器的正常工作。

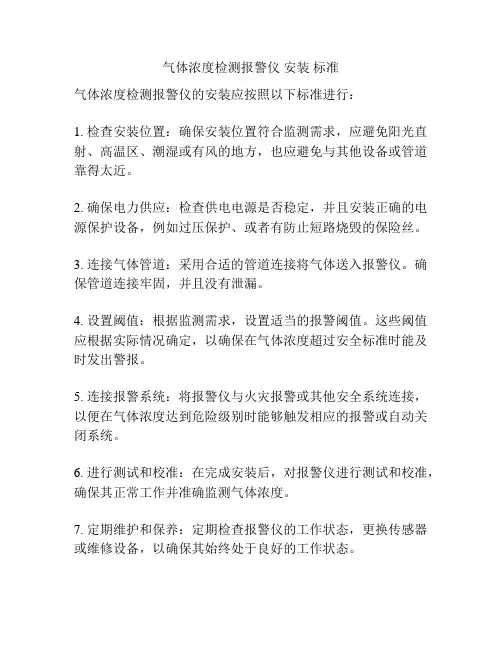

气体浓度检测报警仪 安装 标准
气体浓度检测报警仪安装标准
气体浓度检测报警仪的安装应按照以下标准进行：
1. 检查安装位置：确保安装位置符合监测需求，应避免阳光直射、高温区、潮湿或有风的地方，也应避免与其他设备或管道靠得太近。
2. 确保电力供应：检查供电电源是否稳定，并且安装正确的电源保护设备，例如过压保护、或者有防止短路烧毁的保险丝。
3. 连接气体管道：采用合适的管道连接将气体送入报警仪。
确保管道连接牢固，并且没有泄漏。
4. 设置阈值：根据监测需求，设置适当的报警阈值。
这些阈值应根据实际情况确定，以确保在气体浓度超过安全标准时能及时发出警报。
5. 连接报警系统：将报警仪与火灾报警或其他安全系统连接，以便在气体浓度达到危险级别时能够触发相应的报警或自动关闭系统。
6. 进行测试和校准：在完成安装后，对报警仪进行测试和校准，确保其正常工作并准确监测气体浓度。
7. 定期维护和保养：定期检查报警仪的工作状态，更换传感器或维修设备，以确保其始终处于良好的工作状态。
以上是基本的安装标准，具体的操作步骤可能会因品牌和型号的不同而有所差异，建议在安装前仔细阅读产品的安装手册，并遵循制造商的指导。
固定式燃气报警器安装规范
固定式燃气报警器安装规范燃气报警器由探测器与报警操纵主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏状况，是保证生产和人身安全的重要仪器。
当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。
当有毒气体浓度超过报警设定值时发生声光报警信号提醒，值班人员及时采取安全措施，避免燃爆事故发生。
1．应用时的本卷须知，燃气报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。
(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。
(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。
(3)根据泄漏气体的密度(大于或小于空气)，结合空气滚动趋势，综合成泄漏的立体滚动趋势图，并在其滚动的下游位置作出初始设点方案。
(4)研究泄漏点的泄漏状态是微漏还是喷射状。
假如是微漏，则设点的位置就要靠近泄漏点一些。
假如是喷射状泄漏，则要稍远离泄漏点。
综合这些状况，拟定出最终设点方案。
这样，需要购置的数量和品种即可估算出来。
(5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。
对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。
(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。
(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周边环境特点。
对于简单积聚有毒气体的场所应特别注意安全监测点的设定。
(8)对于开放式有毒气体扩散逸出环境，假如缺乏良好的通风条件，也很简单使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可疏忽的安全监测点。
根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。
可燃、有毒气体报警器安全管理规定
可燃、有毒气体报警器安全管理规定1. 前言在工业生产或实验室等场所中，可能会产生一些可燃、有毒气体，这些气体可能会对人员和设施造成危害。
因此，在这些场所中必须设置可燃、有毒气体报警器，并对其进行规范的安全管理。
2. 报警器的选用与安装（1）选择报警器的类型和型号应符合国家标准或相关规定，同时要根据现场实际情况进行分析和比较，确保选用的报警器能够满足实际需求。
（2）报警器的安装应根据现场特点进行规划。
在选定安装位置时，应注意气体分布情况和气流方向，防止报警器检测不到气体泄漏的情况。
（3）报警器的安装应严格按照相关标准和规范进行，考虑到人员和设备的安全因素，应该由专业的技术人员进行安装和调试，并且设立专门的维护管理人员。
（4）安装位置应符合以下规定：•可燃气体报警器：安装位置应该在容易泄漏气体的地方，如管道、油罐等，同时要注意避免与热源、火源等设备的干扰。
•有毒气体报警器：安装位置应在有毒气体集中的地方，如实验室等场所。
同时，能够检测有毒气体的报警器应该安装在通风不良或封闭空间中。
3. 日常使用与维护（1）安装完成后，应对报警器进行测试和调试。
测试时应模拟真实情况，防止漏报和误报的情况。
（2）在使用中，应根据实际情况定期对报警器进行维护和检查，确保其功能正常。
（3）在检修和维护时，应注意以下事项：•制定详细的维护计划和记录，并由专人负责执行。
•定期清洁传感器、仪表和电路盘等部分，保持其干净和有效运行。
•对电池进行检查和更换，确保其正常工作；维护电池时应严格按照相关规定进行处理。
•对报警器的接线进行检查和修补，防止因接线出现故障或短路，导致误报或漏报。
4. 应急处理（1）在报警器发出警报时，应立即采取相应措施。
同时，发生泄漏或有毒气体浓度过高时，应立即停止一切可能引起火灾、爆炸、中毒等危险的动作。
（2）应及时通知有关部门进行处理，确保相关人员得到及时救援。
5. 纠纷解决（1）若发生了报警器误报或漏报，应及时了解具体情况，并根据事件的严重性和影响，在处理中综合考虑，仔细评估事件的结果和后果，给出合理的解决方案。
24V声光报警器的安装规范
24V声光报警器的安装规范-CAL-FENGHAI.-(YICAI)-Company One124V声光报警器安装规范声光报警器由探测器与报警控制主机构成，是用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。
本文就重点讲讲声光报警器的安装规范。
24V 声光报警器广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。
当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。
当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。
1、声光报警器的安装规范声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。
(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。
(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。
(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。
(4)研究泄漏点的泄漏状态是微漏还是喷射状。
如果是微漏，则设点的位置就要靠近泄漏点一些。
如果是喷射状泄漏，则要稍远离泄漏点。
综合这些状况，拟定出最终设点方案。
这样，需要购置的数量和品种即可估算出来。
(5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m 应设一个检测点。
对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。
(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。
(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。
对于容易积聚有毒气体的场所应特别注意安全监测点的设定。
气体报警器探测器安装规范
2020/12/10
可编辑ppt
5
二.固定式 探测器的安装规范
b) 检测液化石油气等比重大于空气的 可燃/或有毒气体时，采用距地面 0.3～0.6米左右安装。
c) 检测氢气时，采用距释放源周围及 上方1m的范围内安装。
d) 检测与空气分子量接近且易与空气
混合的有毒气体如一氧化碳、氰化
氢时，采用距释放源上下1m的范
8
二.固定式 探测器的安装规范
8. 气体检测探头应至少每年标定一次， 以确保检测精度。探头禁止纯气试 验，严禁用打火机薰试，以免探头 因过浓度的可燃气熏试而过早失效。
2020/12/10
可编辑ppt
9
三.探测器探测范围
点式探测器的可靠探测范围为30㎡左 右。因此正常布置时，探测器之间 距离室内宜为6米,室外宜为12m 。 有毒气体检测器与释放源的距离， 室外不宜大于2m，室内不宜大于 1m 。特殊要求另定。
4
二.固定式 探测器的安装规范
3. 气体检测探头安装方式可采用房顶 吊装、墙壁安装或抱管安装，应确 保安装牢固可靠，同时应考虑便于 维护、标定。
4. 气体检测探头安装高度：
a) 检测天然气、城市煤气等比重小于 空气的可燃气体时，采用高出释放 源0.5-2m,(距屋顶面0.5m处)且与释 放源的水平距离小于5m安装；
面上。②易于积聚甲类气体、有毒
气体的“死角”。 2020/12/10
可编辑ppt
11
五.管线选择
1.探测器采用三芯屏蔽电缆，线径的选择根 据控制器至探测器的监测距离而定（一般选 择3*1.0或高于此规格）,传输距离由给控制 器和探测器提供的最小工作电压和探测器最 大工作电流确定。
2.传输线路在防爆区必须穿金属管保护，金 属管应接地。非防爆区可穿防火塑料管。
烟雾报警器的种类和安装位置大全
烟雾报警器的种类和安装位置大全烟雾报警器是一种常见的家用安防设备，它能够在检测到烟雾或火焰时发出警报，及时提醒人们可能有火灾风险，有效预防火灾的发生。
本文将介绍烟雾报警器的种类以及安装位置，帮助读者更好地了解烟雾报警器并正确地进行安装。
一、烟雾报警器的种类1. 光电式烟雾报警器光电式烟雾报警器是一种常用的烟雾报警器，其工作原理是通过感知空气中的烟雾颗粒，当检测到烟雾时会发出声音警报并触发其他应急措施。
光电式烟雾报警器对于烟雾的检测非常敏感，能够及早地发现火灾风险。
2. 离子式烟雾报警器离子式烟雾报警器是一种利用放射性元素进行检测的设备。
当烟雾进入烟雾室时，它会引起放射性元素的电流减小，从而触发报警。
离子式烟雾报警器对细微的烟雾颗粒有较高的敏感性，但由于其所使用的放射性元素可能对人体健康造成一定影响，目前已经逐渐被光电式烟雾报警器所取代。
3. 热敏式烟雾报警器热敏式烟雾报警器是一种利用温度变化进行火灾检测的设备。
当温度超过设定阈值时，热敏式烟雾报警器会发出声音警报。
热敏式烟雾报警器适用于一些特殊环境，如厨房、车库等可能产生较高温度的地方。
4. 气敏式烟雾报警器气敏式烟雾报警器主要利用空气中的气体变化来进行火灾检测。
当检测到有害气体浓度超过设定阈值时，气敏式烟雾报警器会发出声音警报。
气敏式烟雾报警器主要用于监测一氧化碳等有毒气体的存在。
二、烟雾报警器的安装位置1. 客厅客厅是家中人员流动频繁的地方，也是常见的火灾发生地点。
因此，在客厅的天花板或墙壁上安装一个烟雾报警器是非常必要的。
2. 卧室卧室是人们休息和睡眠的地方，也是火灾发生时最容易受到伤害的地方之一。
为了保障人们的安全，最好在每个卧室内都安装一个烟雾报警器，并确保其正常工作。
3. 厨房厨房是火灾高发区域，因此在厨房内安装烟雾报警器是非常重要的。
但由于厨房内烟雾和蒸汽较多，需要选择适合厨房使用的防水烟雾报警器。
4. 浴室浴室是水汽较多的地方，因此一般不适合安装普通的烟雾报警器。
气体检测报警仪安装规范1
气体检测报警仪安装规范11.0.1 为保障石油化工企业的生产安全和/或人身安全,检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生,特制定本规范.1.0.2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计.1.0.3 执行本规范时,尚应符合现行有关强制性标准规范的规定.2 术语,符号2.1 术语2.1.1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度(V%)为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃,甲B,乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体.2.1.2 有毒气体toxic gas本规范中的有毒气体系指硫化氢,氰化氢,氯气,一氧化碳,丙烯腈,环氧乙烷,氯乙烯.2.1.3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度,即工人工作地点空气中有害物质所不应超过的数值.此数值亦称上限量.2.2 符号2.2.1 LEL可燃气体爆炸下限浓度(V%)值.2.2.2 TLV车间空气中有害物质的最高允许浓度值.3 一般规定3.0.1 生产或使用可燃气体的工艺装置和储运设施(包括甲类气体和液化烃,甲B类液体的储罐区,装卸设施,灌装站等,下同)的2区内及附加2区内,应按本规范设置可燃气体检测报警仪.生产或使用有毒气体的工艺装置和储运设施的区域内,应按本规范设置有毒气体检测报警仪.1 可燃气体或其中含有毒气体,一旦泄漏,可燃气体可能达到25%LEL,但有毒气体不能达到最高容许浓度时,应设置可燃气体检测报警仪;2 有毒气体或其中含有可燃气体,一旦泄漏,有毒气体可能达到最高容许浓度,但可燃气体不能达到25%LEL 时,应设置有毒气体检测报警仪;3 既属可燃气体又属有毒气体,只设有毒气体检测报警仪;4 可燃气体与有毒气体同时存在的场所,应同时设置可燃气体和有毒气体检测报警仪.注:2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规范》GB50058.3.0.2 可燃气体和有毒气体检测报警,应为一级报警或二级报警.常规的检测报警,宜为一级报警.当工艺需要采取联锁保护系统时,应采用一级报警和二级报警.在二级报警的同时,输出接点信号供联锁保护系统使用.3.0.3 工艺有特殊需要或在正常运行时人员不得进入的危险场所,应对可燃气体和/或有毒气体释放源进行连续检测,指示,报警,并对报警进行记录或打印.3.0.4 报警信号应发送至工艺装置,储运设施等操作人员常驻的控制室或操作室.3.0.5 可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证,防爆性能认证和消防认证.有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证.防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证.3.0.6 凡使用可燃气体和有毒气体检测报警仪的企业,应配备必要的标定设备和标准气体.3.0.7 检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧.3.0.8 可燃气体检测器的有效覆盖水平平面半径,室内宜为7.5m;室外宜为15m.在有效覆盖面积内,可设一台检测器.有毒气体检测器与释放源的距离,室外不宜大于2m,室内不宜大于1m.3.0.9 按本规范规定,应设置可燃气体或有毒气体检测报警仪的场所,宜采用固定式,当不具备设置固定式的条件时,应配置便携式检测报警仪.3.0.10 可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统.4 检测点的确定4.1 工艺装置4.1.1 下列可燃气体,有毒气体的释放源,应设检测器:1 甲类气体或有毒气体压缩机,液化烃泵,甲B类或成组布置的乙A类液体泵和能挥发出有毒气体的液体泵的动密封;2 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃或甲B类液体和能挥发出有毒气体的液体采样口和不正常操作时可能携带液化烃,甲B类液体和能挥发出有毒气体的液体排液(水)口;3 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃的设备或管法兰,阀门组.4.1.2 第4.1.1条规定的可燃气体释放源处于露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,有毒气体检测点与释放源的距离小于1m.4.1.3 第4.1.1条规定的可燃气体释放源处于封闭或半封闭厂房内,每隔15m可设一台检测器,且检测器距任一释放源不宜大于7.5m.有毒气体检测器距释放源不宜大于1m.4.1.4 当封闭或半封闭厂房内布置不同火灾危险类别的设备时,应在第4.1.1条规定的可燃气体释放源的7.5m范围内设检测器.4.1.5 第4.1.1条规定的比空气轻的可燃气体释放源处于封闭或半封闭厂房内,应在释放源上方设置检测器,还应在厂房内最高点易于积聚可燃气体处设置检测器.4.2 储运设施4.2.1 液化烃,甲B类液体储罐,应在下列位置设检测器:1 在液化烃罐组防火堤内,每隔30m宜设一台检测器,且距罐的排水口或罐底接管法兰,阀门不应大于15m.2 在甲B类液体储罐的防火堤内,应设检测器,且储罐的排水口,采样口或底(侧)部接管法兰,阀门等与检测器的距离不应大于15m.4.2.2 液化烃,甲B类液体的装卸设施,应在下列位置设检测器:1 小鹤管铁路装卸栈台,在地面上每隔一个车位宜设一台检测器,且检测器与装卸车口的水平距离不应大于15m;2 大鹤管铁路装置栈台,宜设一台检测器;3 汽车装卸站的装卸车鹤位与检测器的水平距离,不应大于15m.当汽车装卸站内设有缓冲罐时,应安本规范第4.1.2条的规定设检测器.4.2.3 装卸设施的泵或压缩机的检测器设置,应符合本规范第4.1.1条,第4.1.2条和第4.1.3条规定.,4.2.4 液化烃灌装站的检测器设置,应符合下列要求:1 封闭或半封闭的灌瓶间,灌装口与检测器的距离宜为5~7.5m;2 封闭或半封闭式储瓶库,应符合本规范第4.1.3条规定;半露天储瓶库四周每15~30m设一台,当四周长小于15m时,应设一台;3 缓冲罐排水口或阀组与检测器的距离,宜为5~7.5m.4.2.5 封闭或半封闭氢气灌瓶间,应在灌装口上方的室内最高点易于滞留气体处设检测器.4.2.6 液化烃,甲B,乙A类液体装卸码头,距输油臂水平平面15m范围内,应设一台检测器.当无法安装检测器时,装卸码头的可燃气体检测,应符合本规范第3.0.9规定.4.2.7 有毒气体储运设施的有毒气体检测器,应按第4.1.2条和第4.1.3条的规定设置.4.3 可燃气体,有毒气体的扩散与积聚场所4.3.1 明火加热炉与甲类气体,液化烃设备以及在不正常运行时,可能泄漏的释放源之间,约距加热炉5m或在防火墙外侧,宜设检测器.4.3.2 控制室,配电室与甲类气体,有毒气体,液化烃,甲B类液体的工艺设备组,储运设施相距30m以内,并具备下列条件之一的,宜设检测器:1 门窗朝向工艺设备组或储运设施的;2 地上敷设的仪表电力线缆槽盒或配管进入控制室或配电室的.4.3.3 设在2区范围内的在线分析仪表间,应设检测器.对于检测比空气轻的可燃气体,应于在线分析仪表间内最高点易于积聚可燃气体处设置检测器.4.3.4 不在检测器有效覆盖面积内的下列场所,宜设检测器:1 使用或产生液化烃和/或有毒气体的工艺装置,储运设施等可能积聚可燃气体,有毒气体的地坑及排污沟最低处的地面上.2 易于积聚甲类气体,有毒气体的"死角".5 可燃气体和有毒气体检测报警系统5.1 系统的构成及技术性能5.1.1 系统的最基本的构成应包括检测器和报警器组成的可燃气体或有毒气体报警仪,或由检测器和指示报警器组成的可燃气体或有毒气体检测报警仪,也可以是专用的数据采集系统与检测器组成的检测报警系统.5.1.2 系统的构成应满足以下要求:1 选用mV信号,频率信号或4~20mA信号输出的检测器时,指示报警器宜为专用的报警控制器;也可选用信号设定器加闪光报警单元构成的报警器;至联锁保护系统及报警记录设备的信号,宜从报警控制器或信号设定器输出.2 选用触点输出的检测器时,报警信号宜直接接至闪光报警系统或联锁保护系统,至报警记录设备的信号可以闪光报警系统或联锁保护系统输出.3 可燃气体和/或有毒气体检测报警的数据采集系统,宜采用专用的数据采集单元或设备,不宜将可燃气体和/或有毒气体检测器接入其他信号采集单元或设备内,避免混用.5.1.3 当选用信号设定器和报警控制器时,应按本规范第3.0.3条的规定设置报警记录设备,报警记录设备应具有报警打印及历史数据储存功能.报警记录设备可以是DCS或其他数据采集系统,也可选用专用的工业微机或系统.5.1.4 检测器,指示报警器或报警器的技术性能,应符合现行《作业环境气体检测报警仪通用技术要求》GB12358的有关规定.5.2 检测器的选用5.2.1 可燃气体检测器的选用,应符合下列规定:1 宜选用催化燃烧型检测器,也可选用其他类型的检测器;2 当使用场所空气中含有少量能使催化燃烧型检测元件中毒的硫,磷,砷,卤素化合物等介质时,应选用抗毒性催化燃烧型检测器或半导体型检测器;3 氢气的检测宜选用电化学型或导体型检测器.5.2.2 有毒气体检测器的型式,可根据被检测的有毒气体的具体特性确定:1 硫化氢,一氧化碳气体可选用定电位电解型或半导体型;2 氯气可选用隔膜电极型,定电位电解型或半导体型;3 氰化氢气体可选用凝胶化电解(电池式)型,隔膜电极型或定电位电解型;4 环氧乙烷,丙烯腈气体可选用半导体型或定电位电解型;5 氯乙烯气体宜选用半导体型或光子电离型.5.2.3 有毒气体检测器的选用,应考虑被检测的有毒气体与安装环境中可能存在的其他气体的交叉影响.5.2.4 检测器防爆类型的选用,应符合下列规定:1 根据使用场所爆炸危险区域的划分,选择检测器的防爆类型;2 根据被检测的可燃性气体的类别,级别,组别选择检测器的防爆等级,组别;3 对催化燃烧型检验器,宜选用隔爆型;4 对电化学型检测器和半导体型检测器,可选用隔爆型或本质安全防爆型;5 对电动吸入式采样器应选用隔爆结构.5.2.5 根据使用场所的不同,按以下规定选用检测器的采样方式:1 宜采用扩散式检测器.2 下列情况宜采用单点或多点吸入式检测器;a 因少量泄漏有可能引起严重后果的场所;b 由于受安装条件和环境条件的限制,难于使用扩散式检测器的场所;c Ⅰ级(极度危害)有毒气体释放源;d 有毒气体释放源较集中的地点.3 采用吸入式有毒气体检测器检测可燃性有毒气体时,宜选用气动吸入式采样系统.5.3 指示报警器或报警器的选用5.3.1 指示报警器或报警器应分别具有以下基本功能:1 能为可燃气体或有毒气体检测器及所连接的其他部件供电.2 能直接或间接地接收可燃气体和/或有毒气体检测器及其他报警触发部件的报警信号,发出声光报警信号,并予以保持.声报警信号应能手动消除,再次有报警信号输入时仍能发出报警.3 检测可燃气体的测量范围:0~100%LEL;有毒气体的测量范围宜为0~3TLV.在上述测量范围内,指示报警器应能分别给予明确的指示;采用无测量值指示功能的报警器时,应按本规范第3.0.3条的规定,将模拟信号引入多点信号巡检仪,DCS或其他仪表设备进行指示.4 指示报警器(报警控制器)应具有为消防设备或联锁保护用的开关量输出功能.5 多点式指示报警器或报警器应具有相对独立,互不影响的报警功能,并能区分和识别报警场所位号.6 指示报警器或报警器发出报警后,即使环境内气体浓度发生变化,仍应继续报警,只有经确认并采取措施后,才停上报警.7 在下列情况下,指示报警器应能发出与可燃气体或有毒气体浓度报警信号有明显区别的声,光故障报警信号:a 指示报警器与检测器之间连线断路;b 检测器内部元件失效;c 指示报警器电源欠压.8 报警记录设备应具有以下功能:a 能记录可燃气体和有毒气体报警时间,计时装置的日计时误差不超过30s;b 能显示当前报警部位总数;c 能区分最先报警部位;d 能追索显示以前至少1周内的报警部位并区分最先报警部位.5.3.2 报警设定值应根据下列规定确定:1 根据本规范第3.0.2条规定,选用一级或一,二级报警;2 可燃气体的一级报警(高限)设定值小于或等于25%LEL;3 可燃气休的二级报警(高限)设定值小于或等于50%LEL;4 有毒气体的报警设定值宜小于或等于1TLV,当试验用标准气调制困难时,报警设定值可为2TLV以下.5.3.3 指示误差和报警误差应符合下列规定:1 可燃气体的指示误差:指示范围为0~100%LEL时,±5%LEL.2 有毒气体的指示误差:指示范围为0~3TLV时,±10%指示值:指示范围高于3TLV时,±10%量程值.3 可燃气体的报警误差:±25%设定值以内.4 有毒气体的报警误差:±25%设定值以内.5 电源电压的变化小于或等于10%时,指示和报警精度不得降低.5.3.4 检测报警响应时间应符合下列规定:1 可燃气体检测报警:扩散式小于30s;吸入式小于20s.2 有毒气体检测报警:扩散式小于60s;吸入式小于30s.6 检测报警仪表的安装6.1 检测器的安装6.1.1 检测比空气重的可燃气体或有毒气体的检测器,其安装高度应距地坪(或楼地板)0.3~0.6m.注:气体密度大于0.97kg/m3(标准状态下)即认为比空气重;气体密度小于0.97kg/m3(标准状态下)的即认为比空气轻.6.1.2 检测比空气轻的可燃气体或有毒气体的检测器,其安装高度宜高出释放源0.5~2m.6.1.3 检测器宜安装在无冲击,无振动,无强电磁场干扰的场所,且周围留有不小于0.3m的净空.6.1.4 检测器的安装与接线按制造厂规定的要求进行,并应符合防爆仪表安装接线的有关规定.6.2 指示报警器或报警器的安装6.2.1 当工艺装置或储运设施有中心控制室时,指示报警器或报警器应安装在中心控制室内.6.2.2 当工艺装置或储运设施设有中心控制室以外的其他控制室或操作室时,其操作管辖区内设置的可燃气体和/或有毒气体指示报警器或报警器,宜安装在该控制室或操作室内;需要时,其报警信号再转送至中心控制室.6.2.3 指示报警器或报警器,应有其对应检测器所在位置的指示标牌或检测器的分布图.6.2.4 一般报警用的报警系统,可使用普通仪表电源供电.6.2.5 下列情况的检测报警系统,应采用不间断电源(UPS)供电;1 与自动保护系统相连的可燃气体或有毒气体的检测;2 人员常去场所的可能泄漏Ⅰ级(极度危害)和Ⅱ级(高度危害)有毒气体的检测.有毒有害气体检测器知识在这里我们将着重讨论其它无机有毒有害气体检测仪的原理和应用，但实际上，我们很难将有毒有害气体简单地分为有机、无机两大类。
家用气体报警器怎么安装使用
家用气体报警器怎么安装使用
一、安装说明
1.安装位置：(见图1）
将探测器安装在气源半径为(2-4)m之间的合适位置。
测天然气的探测器安装在离天花板30cm的范围；测液化气的探测器安装在离地面30cm的范围内。
切勿安装在高温及潮湿的地方。
切勿安装在排烟管或烟囱及其附近。
尽量避免油烟、蒸气污染。
2、安装方法：
安装位置选好后，先将钢钉钉入墙内，然后将探测器固定到钢钉上，探测器应安装牢固、不倾斜。
图1 安装位置图
二、使用说明
1.将外部消防设备连到探测器输出线上。
（注：外部消防设备排风扇功率不得超过60W。
）
2.将电源插头插入AC220V插座内，绿灯闪烁，仪器处在预热状态，预热充气不报警；五分钟后，预热完毕，绿灯长亮，探测器进入正常监测状态。
3.在正常监测状态下，按[自检]键，红灯和黄灯闪烁一次，同时蜂鸣器发出“嘀”的声音一次，表明系统正常。
4.在正常监测状态下，当环境中有燃气泄漏，其浓度达到报警浓度值时，红灯亮，发出报警声，并自动启动外部消防设备。
当环境中燃气浓度低于报警浓度值时，声光报警自动消除。
三、探测器出现报警讯号的处理方法
1.关闭燃气管道总阀或瓶装气总阀；
2.打开所有门窗及通风措施，以便空气流通；
3.切勿触动室内任何电器开关、插头、电铃或使用电话；
四、图解说明
图2 面板示意图
图3 接线示意图
以上资料由济南市长清计算机应用公司提供：。
气体报警器的产品结构构成及安装位置介绍
气体报警器的产品结构构成及安装位置介绍气体报警器分为家庭用气体报警器和工业用气体报警器。
家庭用气体报警器主要是检测甲醛浓度、煤气泄露、天然气泄露。
工业用气体报警器则是检测氨气、二氧化氮等工业有害气体。
气体报警器就是气体泄露检测报警仪器。
当工业环境中可燃或有毒气体泄露，气体报警器检测到气体浓度达到爆炸或中毒报警器设置的临界点时，报警器就会发出报警信号，以提醒工作采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
工业用固定式气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点进行控制，探测器安装于气体易泄露的地点，其核心部件为内置的气体传感器，传感器检测空气中气体的浓度。
气体报警器的结构构成：工业用固定式气体报警器由报警控制器和探测器组成，控制器可放置于值班室内，主要对各监测点进行控制，探测器安装于气体易泄露的地点，其核心部件为内置的气体传感器，传感器检测空气中气体的浓度。
探测器将传感器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设置的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。
便携式气体检测仪为手持式，工作人员可随身携带，检测不同地点的气体浓度，便携式气体检测仪集控制器，探测器于一体，小巧灵活。
与固定式气体报警器相比主要区别是便携式气体检测仪不能外联其他设备。
安装位置1、探测器应安装在气体易泄漏场所，具体位置应根据被检测气体相对于空气的比重决定。
2、当被检测气体比重大于空气比重时，探测器应安装在距离地面(30～60)cm处，且传感器部位向下。
3、为了正确使用探测器及防止探测器故障的发生，请不要安装在以下位置：a.直接受蒸汽、油烟影响的地方；b.给气口、换气扇、房门等风量流动大的地方；c.水汽、水滴多的地方(相对湿度：≥90%RH)；d.温度在-40℃以下或55℃以上的地方；e.有强电磁场的地方。
