液压泵液压马达功率计算
液压功率等于压力与流量的乘积
应用： （1） 已知液压泵的排量是为136毫升/转 ，系统最高工作压力为120 kgf/cm 2，计算系统所
需功率和所选电机的功率。
解： 泵的输出流量等于乘以转速，即：
Q= q n = 136（毫升/转）×970转/分
= 131920（毫升/分）
=131.92 （升/分）
系统所需功率
考虑到泵的效率,电机功率一般为所需功率的1.05～1.25倍
N D = （1.1～1.32.525）N =28.5～32.4 （kW ）
查有关电机手册，所选电机的功率为30kW 时比较适合。
（2）已知现有液压泵的排量是为136毫升/转，所配套的电机为22kW ，计算系统能达到的最
高工作压力。
解： 已知Q= q n=131.92 （升/分）， N D =22kW
将公式变形
考虑到泵的效率，系统能达到的最高工作压力不能超过90 kgf/cm 2 。
液压泵全自动测试台
液压泵全自动测试台是根据各国对液压泵出厂试验的标准设计制造，可测试液压叶片
泵(单联泵、双联泵、多联泵)、齿轮泵、柱塞泵等的动静态性能。
测试范围、测试项目、测试要求符合JB/T7039-2006、 JB/T7041-2006、JB/T7043-2006等有关国家标准，试验测试和控制精度：B 或C 级。
液压泵全自动测试台是液压泵生产和维修企业的最重要检测设备。
612
Q P N ⨯=P ——压力，kgf/cm 2 Q ——流量，L/min N ——功率，kw (1MPa ≈ 10.2kgf/cm 2) )(9.25612
92.131120612kW Q P N =⨯=⨯=)/(6.10292
.131226126122cm kgf Q N P D =⨯=⨯=
液压泵全自动测试台：主要由驱动电动机、控制和测试阀组、检测计量装置、油箱冷却、数据处理和记录输出部分等组成，驱动电动机选用了先进的变频电机，转速可在0—3000rpm内进行无级调速，满足各类不同转速的液压泵的试验条件，也可测试各类液压泵在不同转速下的性能指标。
控制阀选用了目前先进的比例控制装置，同时配置手动控制装置，因此测试时可以采用计算机自动控制和检测，也可以切换为手动控制和检测。
压力、流量、转速和扭矩的测量采用数字和模拟两种方法，数字便于用计算机采集、整理和记录，模拟便于现场观察控制。
油箱的散热是由水冷却装置完成，可以满足液压泵的满功率运行要求。
测试台还可根据客户要求进行设计和开发，满足不同用户的特殊的个性要求。
功率回收式液压泵全自动测试台：功率回收式液压泵性能测试台是目前最先进的节能试验方式，它解决了被压加载方式使油温上升过快，不能做连续试验和疲劳寿命试验的缺点。
这种新型测试台最高可节省70%的能耗，可直接为用户带来可观的经济效益。
整套系统均采用最新的液压技术、测试技术、计算机技术和数据采集和处理方法进行设计，可以更加精确的测试液压泵的性能参数。
这种测试台尤其适合大功率的柱塞式变量泵的性能测试。
本公司液压泵全自动测试台特点：
●高度集成功能阀站，每个功能模块的绝大部分液压元件及传感器都集成在同一个阀块上，各个功能的阀站合理的布置在液压泵站上和测试台架内，方便日常维护和检修；
●工作介质支持多种型号的液压油；
●独立温度控制系统，油温控制在±1℃以内；
●内置的3μ的过滤系统，过滤精度达到NAS1638 的5 级（ISO4406 14/11 级）；
●具备自动和手动测试，两种模式之间切换方便。
●计算机子系统采用Intel Core2 Duo E6600 处理器，1GB 的RAM 和16 位的高速数据采集卡NI PCI-6229或PCI-6259;
●简单、清晰的图形化测试界面，操作者既不需要非常专业的知识也不需要培训;
●对测试数据能进行数学处理，譬如求差、求和等，测试数据的保存格式为MS Excel 文件格式，所有Excel工具都可以兼容使用，包括画曲线、计算以及打印等；
●高精度传感器，各种传感器都可单独进行校准；
●故障报警软、硬件指示，操作者只需根据对应故障信号进行故障排除工作；
液压泵全自动测试台可以检验的项目：
●空载跑合试验；
●效率测定（包括排量测定、容积效率及总效率测定）；
●超载性能试验；
●变量机构变量特性测试；
●冲击试验；
●过程参数监测：包括试验过程中的噪音、振动、温升、运动平稳性监测等。
路机产品常用液压元件工作原理 -泵和马达
3.排量和流量 排量和流量 排量V:在没有泄露的情况下，液压泵或液压马达转过一转时所能输出的 排量V:在没有泄露的情况下，液压泵或液压马达转过一转时所能输出的 油液的体积。此值由液压元件的几何尺寸即可求得。 理论流量q 理论流量qt:在不考虑泄露的情况下，液压泵或液压马达在单位时间内输 出的油液体积。其大小与转速n和排量V有关，即q =Vn。 出的油液体积。其大小与转速n和排量V有关，即qt=Vn。 实际流量q:是指单位时间内实际输出的油液体积。 实际流量q:是指单位时间内实际输出的油液体积。 额定流量q 额定流量qs：是指在额定转速和额定压力下输出的流量。 4.功率 功率 输入功率p 输入功率pi:液压泵或液压马达输入的功率。 输出功率P 输出功率P0：液压泵或马达输出的功率。
单向定量泵
双向定量泵
单向变量泵
6
双向变量泵
齿轮泵：是由装在壳体内的一对齿轮所组 齿轮泵： 成。密封空间由齿轮、壳体和端盖共 同形成。当它们转动时，一部分容积 不断增大，完成吸油，另一部分容积 逐步减小，完成压油。 当齿轮按图示的方向旋转时，右 侧吸油腔的牙齿逐渐分离，工作空间 的容积逐渐增大，形成部分真空，因 此油箱中油液在外界大气压力的作用 下，经吸油管进入吸油腔，吸入到齿 间的油液在密封的工作空间中随齿轮 旋转带到左侧压油腔，因左侧的牙齿 逐渐啮合，工作空间的容积逐渐减小， 所以齿间的油液被除挤出，从压油腔 输送到压力管路中去。
13
典型产品介绍： 典型产品介绍：DENISON公司的T6系列叶片泵
1、前、后侧板由各自的压 力油轴向压紧，间隙自动补 偿。 2、采用实心柱塞式叶片结 构，柱塞的下腔通压力油。 叶片加工成弧槽，弧槽内钻 有两个小孔通入叶片底部， 因此叶片底部容腔任何时候 都与叶片顶部的压力基本相 等，叶片上、下压力得到平 衡。
伺服液压系统选型计算说明
伺服液压系统选型计算说明一、选型计算的目的和意义伺服液压系统选型计算是根据设备或机械的工作要求，确定适合的液压泵、液压马达、液压阀、液压缸等液压元件的型号和规格，以满足设备和机械的工作性能要求。
正确的选型计算可以确保伺服液压系统的性能稳定、工作可靠，并提高系统的工作效率和使用寿命。
二、选型计算步骤（一）确定工作要求和参数在进行伺服液压系统选型计算之前，必须明确设备或机械的工作要求和参数，包括但不限于以下几个方面：1.工作负载和力矩要求：根据设备或机械的工作情况，确定其所需的负载和力矩要求。
2.工作速度和加速度要求：根据设备或机械的工作要求，确定其所需的工作速度和加速度。
3.系统压力要求：根据设备或机械的工作要求，确定其所需的工作压力范围。
4.工作循环和周期要求：根据设备或机械的工作情况，确定其所需的工作循环和周期要求。
（二）液压驱动元件选型计算1.液压泵的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压泵的流量和压力。
液压泵的选型计算公式为：流量(Q)=负载(q)/工作速度(v)压力(P)=最大工作压力+泄露压力+额外压力其中，最大工作压力为设备或机械工作过程中所需的最大压力，泄露压力为液压系统中由于密封问题引起的泄露压力，额外压力为考虑系统的安全因素和冗余设计等所需的压力。
2.液压马达的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压马达的扭矩和转速。
液压马达的选型计算公式为：扭矩(T)=负载(F)×杠杆臂长度(r)转速(N)=负载(F)×杠杆臂长度(r)/液压马达流量(Q)其中，负载为设备或机械工作过程中所承受的力或力矩，杠杆臂长度为负载施加在设备或机械上的杠杆臂长度。
（三）液压控制元件选型计算根据设备或机械的工作要求和参数，确定所需的液压控制元件的型号和规格。
通常液压控制元件包括液压阀、液压缸等。
液压阀的选型计算主要考虑流量和压力的要求，液压缸的选型计算主要考虑工作负载和速度。
液压马达选型必备
第二章 液压马达 液压马达是把液体的压力能转换为机械能的装置。
从大原理上讲，液压泵可以作液压马达用。
马达的符号单作用马达单作用可变量马达双作用马达双作用可变量马达泵与马达在结构上的区别：１、液压泵低压腔压力一般为真空，为了改善吸油性能，和抗汽蚀的能力，通常把进油口做的比排油口大，而液压马达回油腔的压力稍高于大气压力。
２、液压马达需要正反转，结构应对称，而液压泵单向旋转。
３、对于轴承方式及润滑，应保证在很宽的速度范围内都能正常工作。
如低速时采用滚动轴承、静压轴承，而高速时采用动压轴承。
４、液压马达最低稳定转速要低，最低稳定转速是马达的一个重要技术指标。
５、马达要有较大的起动扭矩。
如齿轮马达的轴向补偿压紧系数要比泵取的小的多，以减小磨擦。
６、液压泵要求有自吸能力，马达无这一要求。
７、叶片泵是靠叶片跟转子一起高速旋转产生的离心力使叶片与定子贴紧起到封油作用，形成工作容积。
若将其当马达用，无力使叶片贴紧定子，起不了封油作用，进油腔和压油腔会连通，无法起动。
由于上述原因，很多类型的泵和马达不能互逆通用。
第一节 液压马达的分类液压马达可分为高速马达（>500rpm）和低速马达（<500rpm）。
高速马达有：齿轮马达、螺杆马达、和轴向柱塞马达，高速马达具有转动惯量小，便于起动、制动，输出扭矩不大。
低速马达：径向柱塞马达。
其特点是排量大，体积大，转速低，输出扭矩大称低速大扭矩马达。
第二节 液压马达的主要工作参数 和使用性能p∆1N p Q=∆⋅２、进出口压差３、输入功率一、液压马达的输入参数１、流量Ｑ二、马达的理论转速t Q n q=1v η=时，马达马达的理论转速其中q 为马达的理论排量,即转一转时所需工作介质的体积。
三、液压马达输出的理论扭矩2t pq M π∆=四、理论输出功率1t N N p Q==∆⋅p ∆为高压腔和低压腔的压差，Q 为实际流量。
Q ∆v ηt v Q Q η=五、容积损失和容积效率液压马达的容积效率：t Q ——无容积损失时，达到设计转速所需要的理论输入流量。
液压泵液压缸液压马达的型号及参数以及精编版
液压、气动一、液压传动1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。
2、组成原件1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵2 、调节、控制压力能的液压控制阀3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达）4 、传递压力能和液体本身调整所必需的液压辅件液压系统的形式3、部分元件规格及参数衡力，磨损严重，泄漏较大。
叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。
一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。
还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。
适用工况和应用举例【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为入吸腔，B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
KCB/2Y型齿轮油泵型号参数和安装尺寸如下：【KCB/2CY型齿轮油泵】性能参数：【KCB/2CY型齿轮油泵】安装尺寸图：KCB18.3~83.3与2CY1.1~5安装尺寸图电动机KCB200~960与2CY8~150安装尺寸图双联叶片泵（两个单级泵并联组成，有多种规格）以下为YYB—AA型YYB—AB型ηη(2)液压马达：是把液体的压力能转换为机械能的装置分类：1、按照额定转速选择：分为高度和低速两大类，高速液压马达的基本形式有齿轮式、螺杆式、叶片式和轴向柱塞式等，高速液压马达主要具有转速较高，转动惯性小，便于启动和制动，调速和换向的灵敏度高。
液压系统设计计算
液压系统设计计算有的液压系统简单，有的液压系统复杂。
这是由负载的工艺要求决定的。
我们在这里介绍的液压系统是简单的开关型液压系统，也即普通液压系统，不是伺服或者电液比例液压系统。
关于伺服或者电液比例液压系统，我们以后再研究。
我公司原有一台工程油缸试验台，采用的是高低压泵合流。
额定流量为100升，系统额定最高压力为31.5MPa。
为了突出重点，便于叙述，适当做了一些简化。
一液压基本回路一个实用的液压系统原理图都是由液压基本回路组成的。
液压基本回路可以在机械设计手册，或者其他液压设计资料中查到。
1 液压基本回路的分类设计资料中介绍的液压基本回路分类很详细。
但总括起来无非是，泵-电机组，压力控制回路，流量控制回路，方向控制回路和执行机构。
参看图1油缸试验台液压原理图。
在图1中，电机M1 Y112M-4和斜盘柱塞泵10YCY14-1B，电机Y160M-4和叶片泵YB1-80，组成泵-电机组，为系统提供动力；先导卸荷阀③,安全溢流阀④，电磁溢流阀⑤，组成压力控制回路；电液换向阀⑥和先导式液控单向阀⑦，组成方向控制回路。
一般说来，流量控制往往会伴随着压力的损失。
例如，在薄壁节流小孔中，流量d Q C A = （1） 此公式的使用条件为0.5l d≤。
式中Q —经过薄壁小孔的流量，3/m s ；d C —薄壁小孔流量系数，对于紊流，0.600.61d C = ； 0A —孔口面积，2m ； ρ—流体的密度，3/kg m ； p ∆—压力差，12p p p ∆=−，Pa ；d —小孔的直径，m ； l —小孔的长度，m 。
这种压力能损失往往转化为热能，使液压系统升温。
在理论上，变量泵不会因为流量或压力的变量产生能量损失。
2 液压基本回路的联结液压基本回路，特别是液压元件，在液压原理图中的联结，要么是并联，要么是串联。
二 液压系统原理图1 液压系统原理图应该包括的的基本内容一个符合要求的液压原理图除了表示系统外，还应该包括两个基本内容：液压元件明细表和电磁铁动作顺序表。

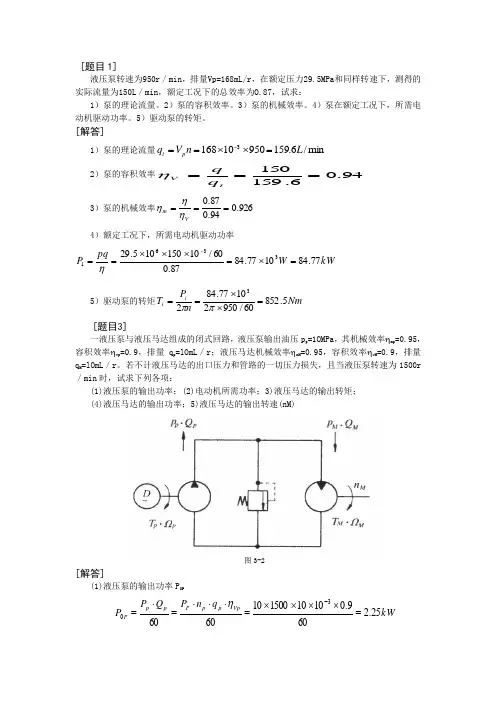

液压分析计算题
[题目1]液压泵转速为950r ／min ，排量Vp=168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L ／min ，额定工况下的总效率为O.87，试求：1）泵的理论流量。
2）泵的容积效率。
3）泵的机械效率。
4）泵在额定工况下，所需电动机驱动功率。
5）驱动泵的转矩。
[解答]1）泵的理论流量min /6.159950101683L n V q p t =⨯⨯==- 2）泵的容积效率94.06.159150===tV q qη3）泵的机械效率926.094.087.0===V m ηηη 4）额定工况下，所需电动机驱动功率kW W pqP 77.841077.8487.060/10150105.293361=⨯=⨯⨯⨯==-η5）驱动泵的转矩Nm n P T i i 5.85260/95021077.8423=⨯⨯==ππ [题目3]一液压泵与液压马达组成的闭式回路，液压泵输出油压p p =1OMPa ，其机械效率ηmp =0.95，容积效率ηvp =0.9，排量q p =lOmL ／r ；液压马达机械效率ηmM =0.95，容积效率ηvM =0.9，排量q M =lOmL ／r 。
若不计液压马达的出口压力和管路的一切压力损失，且当液压泵转速为1500r ／min 时，试求下列各项：(1)液压泵的输出功率；(2)电动机所需功率；3)液压马达的输出转矩； (4)液压马达的输出功率；5)液压马达的输出转速(nM)图3-2[解答](1)液压泵的输出功率P 0PkW q n P Q P P Vpp p P p p P 25.2609.01010150010606030=⨯⨯⨯⨯=⋅⋅⋅=⋅=-η(2)电动机所需功率P ip kW P P P mp Vp P ppiP 63.295.09.025.200=⨯=⋅==ηηη(3)液压马达的输出转矩T MNm q P q P T mM M p mM M M M 1.1595.02101010102266=⨯⨯⨯⨯=⋅⋅=⋅⋅=-πηπηπ(4)液压马达的输出功率P OMkW P P P mM VM p M iM M 92.195.09.025.200=⨯⨯=⋅⋅=⋅=ηηη(5)液压马达的输出转速n Mmin/1215109.09.0150010r q n q q Q q Q q Q q Q n M VMVp P P M VM Vp iP M VM P M VM M M iM M =⨯⨯⨯=⋅⋅⋅=⋅⋅=⋅=⋅==ηηηηηη[题目1]在图4-1(a)所示的液压回路中，所采用的是限压式变量叶片泵。
液压泵液压缸液压马达的型及参数以及精选文档
液压泵液压缸液压马达的型及参数以及精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-液压、气动一、液压传动1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。
2、组成原件1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵2 、调节、控制压力能的液压控制阀3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达）4 、传递压力能和液体本身调整所必需的液压辅件液压系统的形式3、部分元件规格及参数（1）液压泵液压泵是液压系统的动力元件，是靠发动机或电动机驱动，从液压油箱中吸入油液，形成压力油排出，送到执行元件的一种元件。
分类：齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。
一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。
还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。
适用工况和应用举例【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为入吸腔，B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
KCB/2Y型齿轮油泵型号参数和安装尺寸如下：【KCB/2CY型齿轮油泵】性能参数：【KCB/2CY型齿轮油泵】安装尺寸图：KCB18.3~83.3与2CY1.1~5安装尺寸图KCB200~960与2CY8~150安装尺寸图双联叶片泵型号参数:双联叶片泵（两个单级泵并联组成，有多种规格）型号识别说明液压泵的主要技术参数和计算公式(2)液压马达：是把液体的压力能转换为机械能的装置分类：1、按照额定转速选择：分为高度和低速两大类，高速液压马达的基本形式有齿轮式、螺杆式、叶片式和轴向柱塞式等，高速液压马达主要具有转速较高，转动惯性小，便于启动和制动，调速和换向的灵敏度高。
泵计算1
小知识：水泵轴功率计算公式发布时间:2010-7-21 来源：河北省保定工业水泵制造有限公司编辑: 卢1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿则P=比重*流量*扬程*9.8牛顿/Kg=Kg/m3*m3/h*m*9.8牛顿/Kg=9.8牛顿*m/3600秒=牛顿*m/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为Ne，电机功率为P，K为系数（效率倒数）电机功率P=Ne*K (K在Ne不同时有不同取值，见下表)Ne≤22 K=1.2522<Ne≤55 K=1.1555<Ne K=1.00(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率n %渣浆密度A KG/M3轴功率N KWN=H*Q*A*g/(n*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000 （KW）ρ：泵输送液体的密度（kg/m3）γ：泵输送液体的重度γ=ρg （N/ m3）g：重力加速度（m/s）质量流量 Qm=ρQ (t/h 或 kg/s)(4)水泵的效率介绍什么叫泵的效率？公式如何？答：指泵的有效功率和轴功率之比。
液压泵液压缸液压马达的型号及参数以及
液压、气动一、液压传动1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。
2、组成原件1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵2 、调节、控制压力能的液压控制阀3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达）4 、传递压力能和液体本身调整所必需的液压辅件液压系统的形式3、部分元件规格及参数轴受不平衡力，磨损严重，泄漏较大。
叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。
一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。
还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。
适用工况和应用举例【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。
A为入吸腔，B为排出腔。
泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。
被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。
KCB/2Y型齿轮油泵型号参数和安装尺寸如下：【KCB/2CY型齿轮油泵】性能参数：【KCB/2CY型齿轮油泵】安装尺寸图：KCB18.3~83.3与2CY1.1~5安装尺寸图KCB200~960与2CY8~150安装尺寸图双联叶片泵（两个单级泵并联组成，有多种规格）型号识别说明以下为YYB—AA型YYB—AB型分类：1、按照额定转速选择：分为高度和低速两大类，高速液压马达的基本形式有齿轮式、螺杆式、叶片式和轴向柱塞式等，高速液压马达主要具有转速较高，转动惯性小，便于启动和制动，调速和换向的灵敏度高。
第三章 液压泵与液压马达
（三）液压泵排量和流量
1.排量Vp (m3/r) 是指在不考虑泄漏的情况下，液压泵主轴每转一 周所排出的液体体积。 2.理论流量qt (m3/s) 是指在不考虑泄漏的情况下，单位时间内排出的 液体体积。 qt =Vn 3.实际流量qp 指液压泵工作时的输出流量。 qp= qt - △ q 4.额定流量qn 指在额定转速和额定压力下泵输出的流量。
（动画） 2、工作原理：
旋转一周，完成二次吸油，二次排油——双作用泵
径向力平衡——平衡式叶片泵(两个吸油区，两个排油区）
3、 流量计算
忽略叶片厚度:
V=2π(R2-r2)B q=Vnηv = 2π(R2-r2)Bn ηv
如考虑叶片厚度: V=2π(R2-r2)B -2BbZ(R-r)/cosθ q=Vnηv = 2π(R2-r2)Bn ηv -2BbZ(R-r)/cosθ nηv
2、液压泵进口压力 p 0 0MPa ， 出口压力 pp 32MPa ， 实际输出流量q 250 L min，泵输入转矩 T pi 1350N m ， 输入转速 n 1000r min ，容积效率 0.96 。试求： （1）泵的输入功率 P i ，（2）泵的输出功率 P o ，（3） 泵的总效率 ，（4） 泵的机械效率 m
第三章 液压泵与液压马达
液压泵--动力元件： 将驱动电机的机械能转换成液体的压力能， 供液压系统使用，它是液压系统的能源。
3-1概
