户外防雨防爆配电箱
2适用范围
1、爆炸性气体混合物危险场所：1区、2区。
2、性气体混合物：ⅡA、ⅡB、ⅡC。
3、可燃性粉尘环境20区、21区、22区
4、温度组别：T1～T6。
5、防爆标志：ExdeⅡBT6、*ExdeⅡCT6。
5.具体概括使用场所如室内，外工作场所，中国煤炭行业，中石油，中石化，中海油，电力，治 金，铁路，钢铁，船舶，部队，航天，公安消防，化工，政府部门，场馆，交通运输，及大 型企业适用需要。 注：要求ⅡC级请注明。
使用方法
1、根据工作现场的实际照明需要,确定灯具的安装位置和方式,然后按灯具到220V电源接点的距离备好相应长度的三芯电缆线(如采用钢管布线则将三芯电缆线引入钢管至灯具安装处)。
2、先卸下接线腔上的固定螺钉,拔出接线盒的接线部分;从包装盒内取出密封圈和接头(带紧定螺钉),依次套入电缆;然后将三芯电缆线的一端分别接入盒内的标识“L”、“N”和接地处,用压线卡压紧电缆后,并用紧固螺钉固定好,然后拧紧接头,压紧密封圈,并从侧面拧紧紧定螺钉。
3、将第2步的部件旋入钢管,从侧面装上紧定螺钉锁紧,再将灯体沿接线盒的导轨装入,然后拧紧面板上的螺钉。
4、最后把三芯电缆线的另一端按防爆配电箱要求接通220V电源。
5、更换灯泡时,先切断电源,然后用内六角扳手卸下壳体上的紧定螺钉,用大螺丝刀或其它工具有防爆性能的一类配电箱。主要有防爆照明配电箱、防爆动力配电箱、防爆防腐配电箱等。BXM（D） 防爆配电箱适用于： 石化装置、石油平台、加油站、油泵房、中转站等易燃易爆场所作照明。 1区、2区爆炸性气体环境。 21区、22区可燃性粉尘环境。
具旋松灯盖6圈,再用手小心将灯盖缓慢卸下,旋下旧灯泡换上新灯泡。
由浙江力盾防爆器材提供定制生产

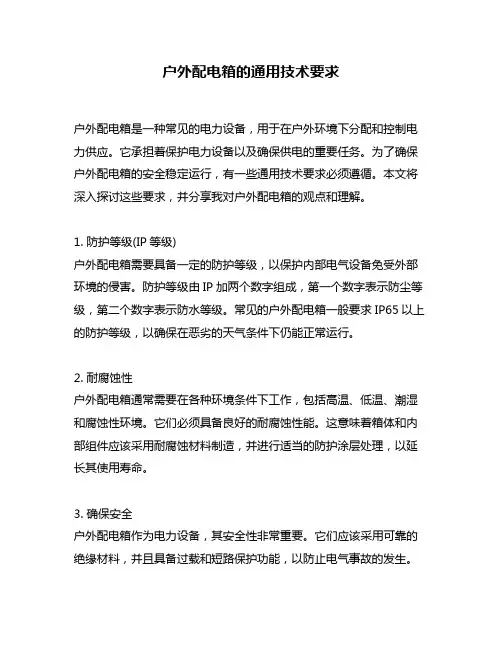

户外配电箱的通用技术要求
户外配电箱的通用技术要求
户外配电箱是一种常见的电力设备，用于在户外环境下分配和控制电力供应。它承担着保护电力设备以及确保供电的重要任务。为了确保户外配电箱的安全稳定运行，有一些通用技术要求必须遵循。本文将深入探讨这些要求，并分享我对户外配电箱的观点和理解。
1. 防护等级(IP等级)
户外配电箱需要具备一定的防护等级，以保护内部电气设备免受外部环境的侵害。防护等级由IP加两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。常见的户外配电箱一般要求IP65以上的防护等级，以确保在恶劣的天气条件下仍能正常运行。
2. 耐腐蚀性
户外配电箱通常需要在各种环境条件下工作，包括高温、低温、潮湿和腐蚀性环境。它们必须具备良好的耐腐蚀性能。这意味着箱体和内部组件应该采用耐腐蚀材料制造，并进行适当的防护涂层处理，以延长其使用寿命。
3. 确保安全
户外配电箱作为电力设备，其安全性非常重要。它们应该采用可靠的绝缘材料，并且具备过载和短路保护功能，以防止电气事故的发生。为了方便维护和操作，户外配电箱应具备明确的标识和操作指示，以确保人员操作的安全性。
4. 良好的散热性能
由于户外配电箱中存在高功率电气设备，因此良好的散热性能是必要的。高温环境下电气设备的过热可能导致故障，因此户外配电箱应设计合理的散热结构和通风系统，以确保设备的稳定运行。
5. 抗震性能
户外环境中可能存在地震、风暴等自然灾害，因此户外配电箱应具备良好的抗震性能，以确保设备在灾害发生时不损坏并能持续正常运行。
户外配电箱的通用技术要求包括防护等级、耐腐蚀性、安全性、散热性能和抗震性能等方面。通过遵循这些要求，可以确保户外配电箱在各种恶劣环境条件下稳定运行，并有效保护内部电气设备不受损坏。作为用户，在购买和使用户外配电箱时，要注意确保其符合这些要求，以提高电力供应的可靠性和安全性。
我个人对户外配电箱的观点是，它是现代电力系统中不可或缺的一部分。通过合理的设计和严格的技术要求，户外配电箱能够为电力设备提供安全稳定的供电环境，并保护设备免受外部环境的影响。在未来，随着科技的不断进步，我相信户外配电箱的性能和可靠性将进一步提升，为我们的电力供应提供更好的保障。户外配电箱是现代电力系统中不可或缺的一部分。它承载着供电设备的重要任务，为各种户外场所提供稳定可靠的电力供应。然而，由于户外环境的特殊性，户外配电箱在设计和使用过程中需要遵循一些通用技术要求，以确保其性能和可靠性。
室外配电箱规范要求
室外配电箱规范要求
1.设备选择：室外配电箱的设备应满足国家规定的相关标准，并具有适用于室外环境的特性。例如，箱体应具有防水、防尘、防潮和抗紫外线能力；电器元件应具有防雷击和耐高温等特性。
2.安装位置：室外配电箱的安装位置应远离易燃物和爆炸危险区域，避免受到机械振动和冲击。同时，应保证在安装位置周围有足够的通风和排水条件。
3.接地系统：室外配电箱的接地系统应满足国家相关标准的要求，确保人身安全和设备的正常运行。接地电阻应符合规范要求，并建立有效的接地装置。
4.绝缘材料：室外配电箱的绝缘材料应选择合适的材料，能够耐受太阳辐射、温度变化和恶劣气候条件的影响。绝缘材料应具有耐高低温、耐腐化和耐久性等特性。
5.防护等级：室外配电箱应具有符合防护等级要求的外壳，并且能够防止灰尘、水和其它固体物质进入箱体内部。根据具体使用环境的要求，选择合适的防护等级，如IP65、IP66等。
6.密封性能：室外配电箱的接线部分应具有良好的密封性能，以确保箱体内部设备免受外部环境和恶劣天气的影响。接口和连接件应采用防水、防尘和防腐均可靠的设计。
7.标识和警告标志：室外配电箱应有清晰的标识和警告标志，以便操作人员能够迅速识别各个部件和安全警示信息。标识应包括电压等级、供电方式和容量等重要信息。 8.维护和检修：室外配电箱应便于维护和检修，并配备相应的维护工具和设备。箱体开启方式要方便，以便进行设备的维护和故障排除。
9.通风和散热：室外配电箱应具有良好的通风和散热设计，以保证设备在高温环境下的正常运行。通风孔和散热设备的位置和数量应符合国家标准的要求。
10.安全保护：室外配电箱应配备相应的保护装置，以保障人身和设备的安全。常见的保护装置包括过压保护、过载保护、短路保护和漏电保护等。
以上是室外配电箱规范要求的一些重要内容，这些要求是为了确保设备的可靠性和安全性。在安装和使用室外配电箱时，一定要按照相关规范和标准进行操作，确保供电系统的正常运行。

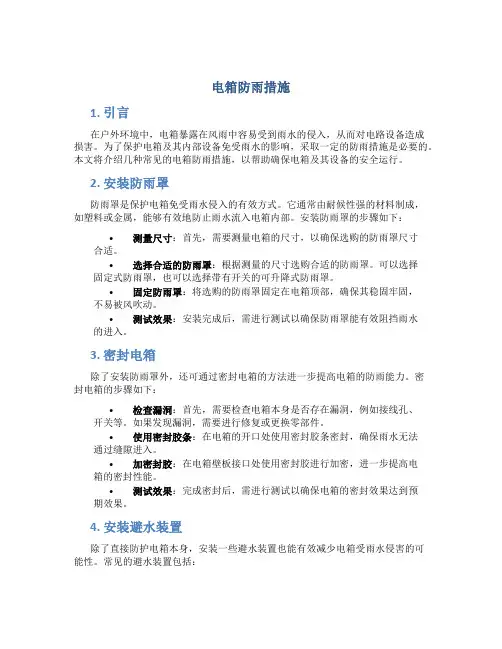

电箱防雨措施
电箱防雨措施
1. 引言
在户外环境中，电箱暴露在风雨中容易受到雨水的侵入，从而对电路设备造成损害。为了保护电箱及其内部设备免受雨水的影响，采取一定的防雨措施是必要的。本文将介绍几种常见的电箱防雨措施，以帮助确保电箱及其设备的安全运行。
2. 安装防雨罩
防雨罩是保护电箱免受雨水侵入的有效方式。它通常由耐候性强的材料制成，如塑料或金属，能够有效地防止雨水流入电箱内部。安装防雨罩的步骤如下：
• 测量尺寸：首先，需要测量电箱的尺寸，以确保选购的防雨罩尺寸合适。
• 选择合适的防雨罩：根据测量的尺寸选购合适的防雨罩。可以选择固定式防雨罩，也可以选择带有开关的可升降式防雨罩。
• 固定防雨罩：将选购的防雨罩固定在电箱顶部，确保其稳固牢固，不易被风吹动。
• 测试效果：安装完成后，需进行测试以确保防雨罩能有效阻挡雨水的进入。
3. 密封电箱
除了安装防雨罩外，还可通过密封电箱的方法进一步提高电箱的防雨能力。密封电箱的步骤如下：
• 检查漏洞：首先，需要检查电箱本身是否存在漏洞，例如接线孔、开关等。如果发现漏洞，需要进行修复或更换零部件。
• 使用密封胶条：在电箱的开口处使用密封胶条密封，确保雨水无法通过缝隙进入。
• 加密封胶：在电箱壁板接口处使用密封胶进行加密，进一步提高电箱的密封性能。
• 测试效果：完成密封后，需进行测试以确保电箱的密封效果达到预期效果。
4. 安装避水装置
除了直接防护电箱本身，安装一些避水装置也能有效减少电箱受雨水侵害的可能性。常见的避水装置包括： • 滴水管：安装在电箱的顶部或周围，能够将雨水引导远离电箱。滴水管需要定期清洁，以防止其被堵塞影响排水效果。
• 排水孔：在电箱的底部设置排水孔，用于排除电箱内积水。排水孔需要定期维护，确保畅通无阻。
• 倾斜设计：安装电箱时，将其倾斜一定角度，以便雨水顺利流入排水孔，减少积水的可能性。
5. 定期维护与检查
为了保证电箱防雨措施的有效性，定期维护与检查是必不可少的。以下是一些常见的维护与检查事项：

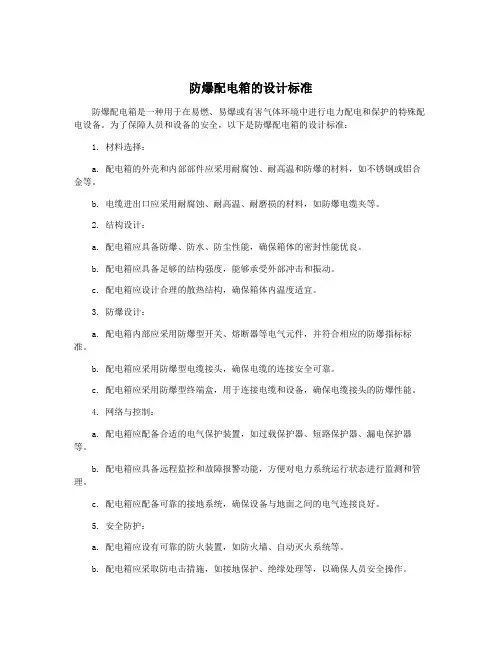

防爆配电箱的设计标准
防爆配电箱的设计标准
防爆配电箱是一种用于在易燃、易爆或有害气体环境中进行电力配电和保护的特殊配电设备。为了保障人员和设备的安全，以下是防爆配电箱的设计标准：
1. 材料选择：
a. 配电箱的外壳和内部部件应采用耐腐蚀、耐高温和防爆的材料，如不锈钢或铝合金等。
b. 电缆进出口应采用耐腐蚀、耐高温、耐磨损的材料，如防爆电缆夹等。
2. 结构设计：
a. 配电箱应具备防爆、防水、防尘性能，确保箱体的密封性能优良。
b. 配电箱应具备足够的结构强度，能够承受外部冲击和振动。
c. 配电箱应设计合理的散热结构，确保箱体内温度适宜。
3. 防爆设计：
a. 配电箱内部应采用防爆型开关、熔断器等电气元件，并符合相应的防爆指标标准。
b. 配电箱应采用防爆型电缆接头，确保电缆的连接安全可靠。
c. 配电箱应采用防爆型终端盒，用于连接电缆和设备，确保电缆接头的防爆性能。
4. 网络与控制：
a. 配电箱应配备合适的电气保护装置，如过载保护器、短路保护器、漏电保护器等。
b. 配电箱应具备远程监控和故障报警功能，方便对电力系统运行状态进行监测和管理。
c. 配电箱应配备可靠的接地系统，确保设备与地面之间的电气连接良好。
5. 安全防护：
a. 配电箱应设有可靠的防火装置，如防火墙、自动灭火系统等。
b. 配电箱应采取防电击措施，如接地保护、绝缘处理等，以确保人员安全操作。 c. 配电箱应设有防雷电装置，以保护电气设备免受雷击的影响。
以上是一份常见的防爆配电箱的设计标准，根据具体的需求和应用环境，在设计时还需要参考相关的国家或地区标准和规范，以确保设计质量和安全性。

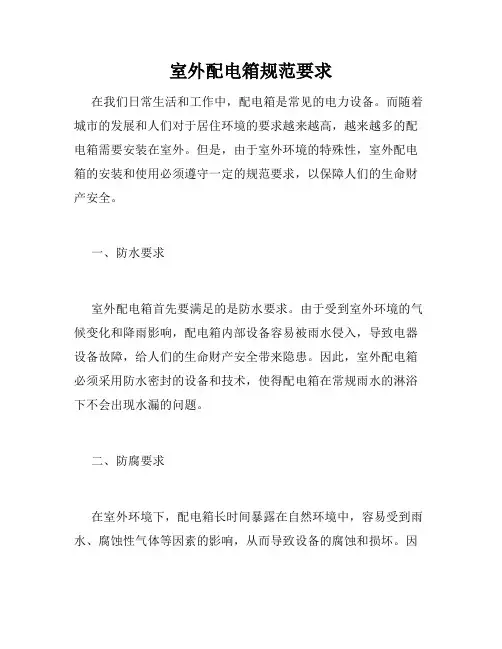

室外配电箱规范要求 2
室外配电箱规范要求
在我们日常生活和工作中，配电箱是常见的电力设备。而随着城市的发展和人们对于居住环境的要求越来越高，越来越多的配电箱需要安装在室外。但是，由于室外环境的特殊性，室外配电箱的安装和使用必须遵守一定的规范要求，以保障人们的生命财产安全。
一、防水要求
室外配电箱首先要满足的是防水要求。由于受到室外环境的气候变化和降雨影响，配电箱内部设备容易被雨水侵入，导致电器设备故障，给人们的生命财产安全带来隐患。因此，室外配电箱必须采用防水密封的设备和技术，使得配电箱在常规雨水的淋浴下不会出现水漏的问题。
二、防腐要求
在室外环境下，配电箱长时间暴露在自然环境中，容易受到雨水、腐蚀性气体等因素的影响，从而导致设备的腐蚀和损坏。因此，室外配电箱必须采用防腐材料，并加强防腐处理，以确保配电箱长时间使用不会出现霉变等问题。
三、出线要求
室外配电箱不同于室内配电箱，其出线端子必须能够牢固地连接电缆和支撑杆，以确保接触性、安全性、可靠性等一系列的要求。出线端子必须采用耐腐蚀材料，以确保在室外环境下长时间使用不会出现腐蚀现象。同时，出线端子必须符合国家相关标准和规范，以确保安全性和可靠性。
四、隔爆要求
由于各种原因，室外配电箱可能会受到外部来的地下水或者雨水的腐蚀，从而导致电器设备的短路，引起火灾等安全问题。因此，当设备出现故障时，必须通过截止器的有效隔离，及时防止故障的扩大，以保障生命财产安全。
五、良好的通风要求
室外配电箱的通风是确保其正常工作的重要因素。在安装室外配电箱的时候，需要保证箱体的通风口畅通，以便输送对于散热员的热量有利于外界空气的流通。
综上所述，对于室外配电箱，我们需要考虑的不仅仅是电器设备的安全可靠性，还要结合其所处的生产环境，保障其在各种环境中能够正常工作。因此，在安装配电箱的时候，需要合理考虑和控制各种安全风险，严格按照相关的标准和规范进行操作，从而保证室外配电箱的安全可靠性。
三级箱防雨措施
三级箱防雨措施
1.如果雨水经常从侧面来,那要在配电柜的门缝地方垫上防水的密封条,这样能阻止雨水进入配电柜内部。
2.如果是垂直而下的雨水,可选择在配电柜上面搭一个挡雨板子。
3.如果配电柜处在地势低洼的地方,下雨就会被淹,那就得对整个柜体进行密封处理。
不管是几级配电箱必须防雨防尘。配电箱、开关箱内的电器必须可靠完好，不准使用破损，不合格的电器配电箱应按总配电箱-分配电箱-开关箱分级设置，实行二级漏电保护。配电箱、开关箱的进出线不得承受外力，严禁与金属尖锐断口和强腐蚀介质接触。
三级配电箱为可移动式配电箱，主要用于户外施工中照明及动力配电所需，产品具有防雨、防晒、防雷、防漏电等保护功能。三级箱采用内外门设计，外表喷塑，安全美观，使用方便，经济实用。所以不需要防雨措施
室外配电箱防水等级标准
室外配电箱防水等级标准
嘿，朋友们！咱今儿来聊聊室外配电箱防水等级标准这事儿。
你说这室外配电箱啊，就好比是咱家里的一个小卫士，得能经得住风吹雨打才行呢！要是它防水不行，那可就麻烦啦！就像咱下雨天没带伞，那不得被淋成落汤鸡呀！
咱先说说这防水等级是咋划分的吧。就好比给这些配电箱划分个三六九等一样。防水等级高的，那就是厉害角色，啥恶劣天气都不怕；等级低的呢，可能就得小心翼翼伺候着啦。
你想想看，要是在一个大雨倾盆的日子里，防水等级低的配电箱那不就惨啦，水往里一灌，里面的电路啥的不就遭殃啦！那后果可不堪设想啊，说不定哪片区域就停电啦。这可不是开玩笑的呀！
咱再看看那些防水等级高的配电箱，那简直就是“钢铁侠”啊！任你狂风暴雨，我自岿然不动。水根本就别想进去捣乱，人家就能稳稳地保障电力供应呢。
那咱怎么才能知道一个配电箱的防水等级够不够高呢？这可得好好研究研究。一般来说，厂家都会有标注的呀，咱可得瞪大眼睛看清楚咯。可别被那些花里胡哨的外表给迷惑了，咱得看内在的防水功夫！
而且啊，咱在安装的时候也得注意。就好比给它找个合适的“家”，不能随随便便找个地方一放就完事了。得找个地势高一点的，不容易积水的地方，不然水都积在那了，再好的防水等级也扛不住呀！
还有啊，平时咱也得时不时地检查检查。就像咱人得定期体检一样，看看这配电箱有没有啥毛病。要是发现有渗水的迹象，那可得赶紧处理，可别等出了大问题才后悔莫及呀！
你说这室外配电箱防水等级标准重要不？那肯定重要啊！它关系到我们的日常生活和工作呢。要是因为防水没做好出了问题，那多耽误事儿啊！
所以啊，咱可得重视起来这个事儿。选配电箱的时候要精挑细选，安装的时候要小心翼翼，维护的时候要尽心尽力。只有这样，才能让我们的电力供应稳稳当当的，咱才能安心地用电呀！别小看了这个小小的配电箱，它的作用可大着呢！大家说是不是呀！
原创不易，请尊重原创，谢谢!
配电箱防雨措施
配电箱防雨措施
一、概述
配电箱是电力系统中重要的设备之一，其正常运行对于保障电力系统的稳定和安全至关重要。然而，由于配电箱一般暴露在室外环境中，容易受到雨水等自然因素的侵蚀，因此采取必要的防雨措施是十分必要的。本文将介绍一些常见的配电箱防雨措施。
二、基本原则
在进行配电箱防雨措施设计时，应遵循以下原则：
1.安全性：防雨措施应保证配电箱在恶劣天气条件下的正常运行，避免因雨水渗入、淋湿设备而引发的安全隐患。
2.可靠性：防雨措施应结构简单、易于维护，且具有良好的耐用性，确保长期使用过程中能保持良好的防雨效果。
3.经济性：在满足安全和可靠性的前提下，应尽量降低防雨措施的成本，提高性价比。
三、防雨措施
以下是几种常见的配电箱防雨措施：
1.防水箱罩：在配电箱外部加装防水箱罩，以防止雨水直接淋湿设备。防水箱罩应具有良好的防水性能，并能在一定程度上抵抗风压。该措施施工简单，成本较低，适用于大多数户外配电箱的防雨。
2.防水涂料：在配电箱表面涂刷防水涂料，以增强设备的防水性能。防水涂料应具有较好的耐候性和耐水性，能在多种恶劣天气条件下保持稳定。该措施适用于各种类型的配电箱，但需定期维护和更换。
3.防水檐：在配电箱顶部加装防水檐，以阻挡雨水直接流入设备内部。防水檐应具有一定的承载能力，防止因积水过多而导致的渗水现象。该措施适用于安装在地面或低层建筑物上的大型配电箱。
4.防雨罩：对于高层建筑物或室外重要场所的配电箱，可采用防雨罩进行防雨。防雨罩应具备优良的防水性能和通风性能，保证设备在雨水天气下仍能正常运行。该措施适用于特定环境和重要场合的配电箱防雨。
5.排水设施：在配电箱周围设置合理的排水设施，如排水沟、排水管道等，及时将积水排出，避免积水渗入设备内部。该措施适用于各种类型的配电箱，但需注意定期清理和维护排水设施。
6.定期检查与维护：无论采用何种防雨措施，都应定期对配电箱进行检查和维护，确保设备在任何天气条件下都能正常运行。检查和维护内容包括：检查防水设施是否完好、设备是否有渗水现象、排水设施是否畅通等。
防爆配电箱ⅱc外观标准
防爆配电箱ⅱc外观标准
防爆配电箱ⅱc外观标准是为了确保防爆配电箱在外观设计上符合
相关要求，保证其外观质量和使用安全。本文档旨在对防爆配电箱ⅱc
的外观标准进行详细介绍和规范，以便生产厂家和用户在设计、制造
和使用过程中参照执行。
二、外观要求
1. 外观整洁：防爆配电箱ⅱc的外观应呈现整洁、无污垢、无划
痕的状态，确保其外观质量。
2. 表面平整：防爆配电箱ⅱc的表面应平整无凸起、凹陷或其他
任何不符合设计要求的瑕疵。
3. 涂层一致性：配电箱的涂层应均匀覆盖整个表面，无漏涂、脱
落或不均匀的情况。
4. 标志清晰：防爆配电箱ⅱc上的标志、标签等应清晰可辨，符
合相关标准和规定。
5. 紧固件固定：配电箱内的紧固件应牢固固定，不得松动或脱落。
三、外观检测方法
1. 视觉检查：对防爆配电箱进行目测观察，检查外观整洁、表面
平整、涂层一致性等方面的要求。
2. 触摸检测：通过触摸配电箱表面，检查是否有凸起、凹陷等不
符合设计要求的情况。
3. 涂层检测：使用涂层检测仪器，检测涂层是否均匀，并对漏涂、
脱落等进行检查。
4. 标志检测：通过目测或放大镜观察标志、标签等是否清晰可辨，
是否符合相关标准和规定。
5. 紧固件检测：对配电箱内的紧固件进行摇晃和检查，确保其固
定性能良好。
四、标准执行和维护
1. 生产厂家应按照本文档所规定的防爆配电箱ⅱc外观标准进行
生产。 2. 使用单位在接收防爆配电箱ⅱc时应进行外观检查，若发现不
符合要求的情况应及时与供应商沟通解决。
3. 防爆配电箱ⅱc在使用过程中应定期进行外观检测，保持其外
观质量。
4. 外观检测结果应记录并存档，以备后续参考和追溯。
防爆配电箱ⅱc的外观标准在保证外观质量和使用安全的前提下，
通过规范、细致的要求和检测方法，能够有效地指导生产厂家和用户
在设计、制造和使用过程中遵循相关标准，提高防爆配电箱的整体品
质水平。
六、参考文献
[1]《防爆电器产品设计技术（GB 3836.2-2010）》
配电箱、开关箱防雨、防砸、接地措施
配电箱、开关箱防雨、防砸、接地措施
一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗.
二、严格执行《施工现场临时用电安全技术规范》JGJ
46―2005，按照施工用电组织设计架设三相五线制的电气线路，所有电线均应架空，过道或穿墙均要用钢管或胶套管保护，严禁利用大地作为工作零线。
三、配电箱、开关箱内电气设备完好无缺。箱体下方进出线,开关箱应符合“一机、一闸、一漏、一箱”的要求,门、锁完善,有防雨、防尘措施，箱内无杂物，箱前通道畅通，并应对电箱统一编号，并设危险标志.保护零线（PE、绿/黄线）中间和末端必须重复接地,严禁与工作零线混接；产生振动的设备的重复接地不少于两处.
四、使用设备必须按规定穿戴和配备好相应的劳动保护用品，并应检查电气装置和保护设施是否完好，严禁设备带病运转和进行在运转中维修.
五、停用的设备必须拉闸断电，锁好开关箱.负载线、保护零线和开关箱发现问题应及时报告解决。搬迁或移动的用电设备，必须由专业电工切断电源并作妥善处理. 六、在建工程与外电线路的安全距离及外电防护和接地与防雷等应严格按规范执行。
七、配电线路的架空线必须采用绝缘铜线和绝缘铜线和绝缘铝线。架空线必须设置在专用电杆上，严禁架设在树木或脚手架、龙门架或井字架上.
八、空线的接头、相序排列、档距、线间距离及横担的垂直距离和横担的选择及规格,严格执行规范规定。
九、动力配电箱与照明配电箱宜设置，如合置在同一配电箱内，动力和照明线路应分路设置。
十、开关箱应由末级配电箱配电，配电箱、开关箱制作所用的材料、箱的规格设置要求及安装技术应按规范执行。 配电箱、开关箱最好购合格的成品使用。
十一、配电箱、开关箱内的开关电器安装，绝缘要求和箱壳保护接零应按规范执行。
十二、每台用电设备应有各自专用的开关箱,必须实行“一机、一闸、一漏、一箱"制。严禁用同一个开关电器直接控制两台及两台以上用电设备（含插座）.
