伺服电机的分类
伺服电机的分类
伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标的任
意变化的自动控制系统。伺服电机有直流和交流两种。
直流伺服电机分为有刷和无刷电机。
有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维
护，但维护不方便，产生电磁干扰，对环境有要求。无刷电机体积小，重量轻，
出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。
交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都
用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，
且随着功率增大而快速降低。因而适合做低速平稳运行的应用。
交流伺服电机和无刷直流伺服电机在功能上的区别：交流伺服要好一些，因
为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。
伺服电机十大品牌简介
技术壁垒
02
ห้องสมุดไป่ตู้
国外品牌在某些技术领域仍具有领先优势，国内品牌需要加强
自主研发和技术攻关，突破技术壁垒。
技术合作
03
国内外企业加强技术合作，共同推动伺服电机技术的发展，提
高产品质量和竞争力。
产业链协同与创新
产业链整合
伺服电机企业与上下游企业加强合作，实现产业链整合，降低生 产成本，提高生产效率。
产业链协同
雷赛智能
总结词
技术领先、性能稳定、应用广泛
详细描述
雷赛智能是一家专注于运动控制产品研发和生产的企业，其 伺服电机产品具有技术领先、性能稳定和应用广泛等特点。 该公司的伺服电机产品广泛应用于机器人、包装机械等领域 。
伟创电气
总结词
创新驱动、品质卓越、服务至上
详细描述
伟创电气是一家专注于工业自动化产品研发和生产的企业，其伺服电机产品具有创新驱 动、品质卓越和服务至上等特点。该公司的伺服电机产品广泛应用于机械、电子等领域
国内领先、技术先进、应用广泛
详细描述
汇川技术作为国内领先的工业自动化解决方案提供商，其伺服电机产品具有技 术先进、性能稳定、应用广泛等特点。该公司的伺服电机产品广泛应用于机械 、电子、冶金、化工、纺织等领域。
禾川科技
总结词
高性价比、高性能、高可靠性
详细描述
禾川科技是一家专注于工业自动化产品研发和生产的企业，其伺服电机产品具有 高性价比、高性能和高可靠性等特点。该公司的伺服电机产品广泛应用于数控机 床、机器人、包装机械等领域。
环保材料
采用环保材料制造伺服电机，减少对环境的影响 。
循环经济
通过回收利用废旧伺服电机，实现资源的循环利 用，促进可持续发展。
伺服电机恒转矩
伺服电机恒转矩【实用版】目录1.伺服电机的概念与分类2.伺服电机的特点3.恒转矩的定义及应用4.伺服电机恒转矩的实现5.伺服电机恒转矩的优缺点正文1.伺服电机的概念与分类伺服电机，又称为控制电机，是一种能将电脉冲转换为精确旋转运动的电机。
根据其结构和控制方式的不同，伺服电机可分为直流伺服电机、交流伺服电机和步进电机等。
2.伺服电机的特点伺服电机具有以下特点：(1) 高精度：伺服电机通过闭环控制系统实现高精度的转速控制。
(2) 高响应速度：伺服电机能迅速响应控制信号，实现高速启动和停止。
(3) 高扭矩：伺服电机在低速运行时具有较高的扭矩，可满足各种工况需求。
(4) 良好的调速性能：伺服电机可通过改变脉冲频率实现无级调速。
3.恒转矩的定义及应用恒转矩，是指电机在特定工作条件下，输出转矩保持不变。
恒转矩电机广泛应用于各种工业控制领域，如机床、机器人、自动化生产线等。
4.伺服电机恒转矩的实现伺服电机恒转矩的实现主要依赖于其闭环控制系统。
控制系统通过检测电机的实际转速与设定转速之间的差值，调整脉冲频率来实现恒转矩控制。
在恒转矩模式下，伺服电机的输出转矩与转速成正比，能够满足各种高负载工况的需求。
5.伺服电机恒转矩的优缺点优点：(1) 高精度：恒转矩控制能够实现高精度的转速控制，提高工作效率。
(2) 高稳定性：恒转矩控制使得电机在高负载工况下运行更加稳定可靠。
(3) 良好的适应性：恒转矩控制可根据不同工况需求进行调整，满足各种应用场景。
缺点：(1) 能耗较高：在恒转矩模式下，电机的能耗相对较高，可能导致能效降低。
伺服系统的概念与分类
伺服系统的分类
（3）按照控制方式分类——开环伺服系统
组成原理图如图所示：
伺服系统的分类
（3）按照控制方式分类——半闭环伺服系统
半闭环伺服系统不对控制对象的实际位置进 行检测，而是用安装在伺服电机轴端上的速度、 角位移测量元件测量伺服电机的转动，间接地测 量控制对象的位移，角位移测量元件测出的位移 量反馈回来，与输入指令比较，利用差值来校正 伺服电机的转动位置。
机电伺服系统
以电动机作为动力驱动元件的伺服系统。
02 伺服系统的分类
伺服系统的分类
分类方法
按照驱动方式分类 按照功能特征分类 按照控制方式分类
伺服系统的分类
（1）按照驱动方式分类
伺服系统的分类
（1）按照驱动方式分类
电气 伺服
直流伺服 系统
交流伺服 系统
小惯量直流伺服电动机 永磁直流伺服电动机 交流异步伺服电动机 永磁同步伺服电动机
伺服系统的分类
（3）按照控制方式分类——半闭环伺服系统
组成原理图如图所示：
伺服系统的分类
（3）按照控制方式分类——闭环伺服系统
闭环伺服系统带有检测装置，可以直接 对工作台的位移量进行检测。在闭环伺服系 统中，速度、位移测量元件不断地检测控制 对象的运动状态。
伺服系统的分类
（3）按照控制方式分类——闭环伺服系统
伺服系统的分类
（2）按照功能特征分类
伺服系统的分类
（3）按照控制方式分类
伺服系统的分类
（3）按照控制方式分类——开环伺服系统
开环伺服系统没有速度及位置测量元件，伺 服驱动元件为步进电机或电液脉冲马达。由于这 种控制方式对传动机构或控制对象的运动情况不 进行检测与反馈，输出量与输入量之间只有前向 作用，没有反向联系，故称为开环伺服系统。

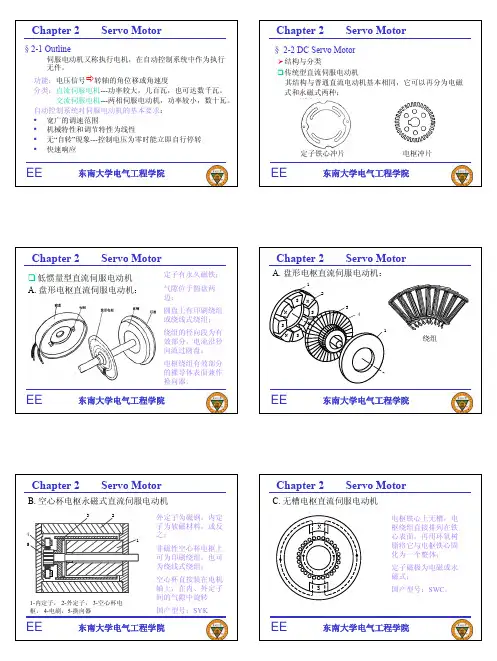

伺服电动机又称执行电机
Kf—槽满率。
EE
东南大学电气工程学院
Chapter 2 Servo Motor
电机电磁转矩表示式：
Te1
=
Bl1IN1
D1 2
Te2
=
Bl2 IN 2
D2 2
Te1 = l1 N1 D1 = 4 × 1 × 1 = 1
Te2 l2 N 2 D2
42 2
Te2 = 2Te1 空载转速与电枢形状的关系
Uf
Te
=
pN 2πa
ΦIc
=
Ct ΦI c
=
KT
Ic
n
Ic
φ Uc
n
=
Uc Ke
−
Ra KeKT
Te
EE
东南大学电气工程学院
Chapter 2 Servo Motor
机械特性
控制电压恒定时，电机转速随转矩的变化关系n = f (T )
n
= Uc Ke
−
Ra KeKT
Te
=
n0
− kTe
理想空载转速： 堵转转矩： Td
Uc (s) Uc (s) − Ea (s)
+ − Ea (s)
东南大学电气工程学院
Chapter 2 Servo Motor
Uc (s) − Ea (s)
U c (s) + −
1 Ic (s)
R a + sL a
KT
Ea (s)
TL (s) Te (s)− ∆T (s) 1
+
Js
Ω(s)
设TL=0，则可简化为
指电动机电枢电压突然变化时，电机转速从一种稳定状 态变化到另一个稳定状态的过程(过渡过程)：

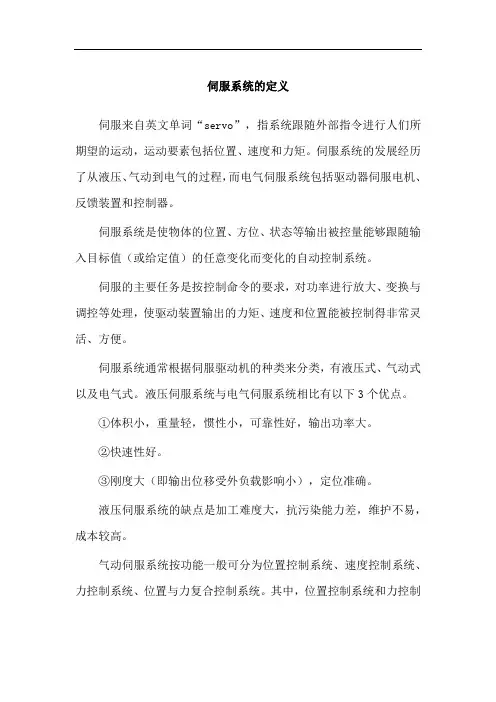

伺服系统的定义
伺服系统的定义
伺服来自英文单词“servo”，指系统跟随外部指令进行人们所期望的运动，运动要素包括位置、速度和力矩。
伺服系统的发展经历了从液压、气动到电气的过程，而电气伺服系统包括驱动器伺服电机、反馈装置和控制器。
伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标值（或给定值）的任意变化而变化的自动控制系统。
伺服的主要任务是按控制命令的要求，对功率进行放大、变换与调控等处理，使驱动装置输出的力矩、速度和位置能被控制得非常灵活、方便。
伺服系统通常根据伺服驱动机的种类来分类，有液压式、气动式以及电气式。
液压伺服系统与电气伺服系统相比有以下3个优点。
①体积小，重量轻，惯性小，可靠性好，输出功率大。
②快速性好。
③刚度大（即输出位移受外负载影响小），定位准确。
液压伺服系统的缺点是加工难度大，抗污染能力差，维护不易，成本较高。
气动伺服系统按功能一般可分为位置控制系统、速度控制系统、力控制系统、位置与力复合控制系统。
其中，位置控制系统和力控制
系统应用和研究得比较多，速度控制系统应用和研究得比较少。
气动伺服的缺点是定位精度低。
电气式伺服系统根据电气信号可分为直流伺服系统和交流伺服系统两大类。
交流伺服系统又分为异步电机伺服系统和同步电机伺服系统两种。
伺服系统的分类和基本组成形式
伺服系统的分类和基本组成形式伺服系统是一种能够将电压信号转化为转矩和转速以驱动控制对象的电机系统。
它的主要特点是具有机电时间常数小、线性度高、始动电压等特性，可将所收到的电信号转换成电动机轴上的角位移或角速度输出。
伺服电机分为直流和交流伺服电动机两大类，其转速随着转矩的增加而匀速下降。
在自动控制系统中，伺服电机常用作执行元件。
数控机床伺服系统的作用在于接受来自数控装置的指令信号，驱动机床移动部件跟随指令脉冲运动，并保证动作的快速和准确。
其中，进给伺服控制对伺服系统的要求更高，而主运动的伺服控制要求相对较低。
因此，数控机床的精度和速度等技术指标往往主要取决于伺服系统的质量。
伺服系统按其驱动元件和控制方式划分，有步进式伺服系统、直流电动机伺服系统、交流电动机伺服系统、开环伺服系统、闭环伺服系统和半闭环伺服系统等。
其中，开环系统主要由驱动电路、执行元件和机床3大部分组成，常用的执行元件是步进电机；闭环系统主要由执行元件、检测单元、比较环节、驱动电路和机床5部分组成，常见的检测元件有旋转变压器、感应同步器、光栅、磁栅和编码盘等。
根据进入比较环节信号的形式以及反馈检测方式，闭环(半闭环)系统可分为脉冲比较伺服系统、相位比较伺服系统和幅值比较伺服系统3种。
在闭环系统中，检测元件将机床移动部件的实际位置检测出来并转换成电信号反馈给比较环节，比较环节的作用是将指令信号和反馈信号进行比较，两者的差值作为伺服系统的跟随误差，经驱动电路，控制执行元件带动工作台继续移动，直到跟随误差为零。
半闭环伺服系统的精度要比闭环伺服系统的精度低一些，这是由于丝杠和工作台之间传动误差的存在所导致的。
因此，伺服系统的分类和基本组成形式对于机床的性能和精度有着至关重要的影响，需要在实际应用中根据具体需求进行选择和配置。
执行元件在伺服系统中扮演着重要的角色，其作用是将电信号转化为机械位移，以实现控制信号的跟随。
直流宽调速电动机和交流电动机是常用的执行元件，不同的执行元件需要不同的驱动电路。
伺服系统的分类及主要特点
伺服系统按其驱动元件划分，有步进式伺服系统、直流电动机（简称直流电机）伺服系统、交流电动机（简称交流电机）伺服系统。
按控制方式划分，有开环伺服系统、闭环伺服系统和半闭环伺服系统等，实际上数控系统也分成开环、闭环和半闭环3种类型，就是与伺服系统这3种方式相关。
主要特点
1.精确的检测装置：以组成速度和位置闭环控制。
2.有多种反馈比较原理与方法：根据检测装置实现信息反馈的原理不同，伺服系统反馈比较的方法也不相同。
目前常用的有脉冲比较、相位比较和幅值比较3种。
3.高性能的伺服电动机（简称伺服电机）：力辉用于高效和复杂型面加工的数控机床，伺服系统将经常处于频繁的启动和制动过程中。
要求电机的输出力矩与转动惯量的比值大，以产生足够大的加速或制动力矩。
要求伺服电机在低速时有足够大的输出力矩且运转平稳，以便在与机械运动部分连接中尽量减少中间环节。
4.宽调速范围的速度调节系统，即速度伺服系统：从系统的控制结构看，数控机床的位置闭环系统可看作是位置调节为外环、速度调节为内环的双闭环自动控制系统，其内部的实际工作过程是把位置控制输入转换成相应的速度给定信号后，再通过调速系统驱动伺服电机，实现实际位移。
数控机床的主运动要求调速性能也比较高，因此要求伺服系统为高性能的宽调速系统。
伺服电机及其控制原理-PPT
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
指令脉冲
脉冲马达
１脉冲 ＝ １步进角
例 步进角 ０.３６°的情况 １脉冲 → ０.３６°的动作
１０００脉冲 → ３６０°（１圈）
开环伺服控制回路
位置控制 控制器 （ＮＣ装置）
步进 驱动器
步进马达
位置 ＝ 脉冲数 速度 ＝ 脉冲频率
42
问题8：伺服电机过热（电机烧毁）。
原因：1、负载惯性（负荷）太大，增大电机和控制器 的容量；2、设备（机械）松动、脱落，重新确认设备 （机械）各部件；3、与驱动器接线错误，确认电机和 控制器名牌，根据说明书检查是否接线错误。4、电机 轴承故障。5、电机故障（接地、缺相等）
43
3.1 伺服控制器概述
伺服驱动器（servo drives） 又称为“伺服控制器”、“伺服放大器”，是 用来控制伺服电机的一种控制器，其作用类似 于变频器作用于普通交流马达，属于伺服系统 的一部分，主要应用于高精度的定位系统。
44
伺服控制器的作用
1、按照定位指令装置输出的脉冲串，对工件进行定位控制。 2、伺服电机锁定功能：当偏差计数器的输出为零时，如果有外力
34
需要我们注意的是： 伺服电机实际使用当中，必须了解电
机的型号规格，确认好电机编码器的分 辨率，才能选择合适的伺服控制器。
35
松下伺服电机常见故障分析
问题1：对伺服电机进行机械安装时，应该 注意什么问题？
由于每台伺服电机都带有编码器，它是一个十分容易碎 的精密光学器件，过大的冲击力会使其破坏。因而在安 装的过程中要避免对编码器使用过大的冲击力。
开环伺服系统结构简图
数控装置发出脉冲指令，经过脉冲分配和功 率放大后，驱动步进电机和传动件的累积误 差。因此，开环伺服系统的精度低，一般可 达到0.01mm左右，且速度也有一定的限制。
伺服 电机
第三节直流伺服驱动控制直流伺服电动机是用直流电信号控制的执行元件，它的功能是将输入的电压控制信号，快速转换为轴上的角位移或角速度输出。
直流伺服电动机具有线性调速范围宽、信号响应迅速、无控制电压立即停转、堵转转矩大等特点，作为驱动元件被广泛应用于数控闭环(或半闭环)进给系统中。
以直流伺服电机作为驱动元件的伺服系统称为直流伺服系统。
一、直流伺服电动机的工作原理及类型1．工作原理直流电机的工作原理是建立在电磁力定律基础上的，电磁力的大小与电机中的气隙磁场成正比。
直流电机的工作原理如图3–12所示，位于磁场中的线圈abcd 的a端和d端分别连接于各自的换向片上，换向片又分别通过静止的电刷A和B 与直流电源的两极相连。
当电流通过线圈时，产生电磁力和电磁转矩，使线圈旋转，线圈转动的同时，abcd的两个相连的换向片的位置产生变化，从而改变了所接触的电源极性，维持线圈沿固定方向连续旋转。
图3–12 直流电机的工作原理图就原理而言，一台普通的直流电机也可认为就是一台直流伺服电机，因为当一台直流电机加以恒定励磁，若电枢(多相线圈)不加电压，电机不会旋转；当外加某一电枢电压时，电机将以某—转速旋转，改变电枢两端的电压，即可改变电机转速，这种控制叫电枢控制。
当电枢加以恒定电流，改变励磁电压时，同样可达到上述控制目的，这种方法叫磁场控制。
直流伺服电机一般都采用电枢控制。
直流电机的种类很多，但它们的工作原理都是一样的，但是由于功用不同，在结构和工作性能上也有所区别。
2．直流伺服电机的分类直流电机按其励磁方式分为永磁式、励磁式(他励、并励、串励、复励)、混合式(励磁和永磁合成)三种；按电枢结构分为有槽、无槽、印刷绕组、空心杯形等；按输出量分为位置、速度、转矩(或力)三种控制系统；按运动模式分为增量式和连续式；按性能特点及用途不同又有不同品种。
二、常用直流伺服电动及特点永磁电机和他励电机适合于数控机床，而这类电机在实际应用中，习惯上按其性能特点又有小惯量直流伺服电机和宽调速直流伺服电机之分。
