测量放线表格全套
导 线 点 测 量 报 表 检验表1
承包单位： 施工标段：
监理单位： 编 号：
工 程 名 称 施 工 时 间
桩 号 及 部 位 检 测 时 间
导线点 编 号 设计坐标 实测坐标 坐标差 设计 距离 实测 距离 距离 偏差 设计 夹角 实测 夹角 角度
偏差
X Y X Y △X △Y
测量： 记录： 复核： 监理工程师：
施 工 增 加 导 线 点 测 量 报 表
检验表2
承包单 施工标段：
监理单位： 编 号：
工 程 名 称 施 工 时 间
桩 号 及 部 位 检 测 时 间
日期 施工导线点 引用设计批复导线点 偏差（㎜） 说明 编号 位置 坐标 编号 位置 坐标
X Y Z X Y Z ΔX ΔY ΔZ
精度评定： 结论：
测量： 记录： 复核： 监理工程师：
附 合 导 线 测 量 计 算 表
检验表3
承包单位： 施工标段：
监理单位： 编 号：
工 程 名 称 施 工 时 间
桩号及部位 检 测 时 间
点名 观测 角β左 改正 数vβ 改正后 角值β左 方位 角α 边长D （m） 纵坐标增量Δx（m） 纵坐标 X（m） 横坐标增量Δy（m） 横坐标
Y（m）
计算值 改正数 改正后 的值 计算值 改正数
改正后
的值
角度闭合差及改正数计算： 坐标增量闭合差计算： 导线相对闭合差计算： 草 图：
见附图
测量： 记录： 复核： 监理工程师：
水 准 点 测 量 报 表 检验表4
承包单位： 施工标段：
监理单位： 编 号：
工程名称 施工时间
桩号及部位 检测时间
水准点编号 设计高程 实测高程 偏 差 水准点编号 设计高程 实测高程 偏差
测量： 记录： 复核： 监理工程师：
施 工 增 加 水 准 点 测 量 报 表
检验表5
承包单位： 施工标段：
监理单位： 编 号：
工程名称 施工时间
桩号及部位 检测时间
日期 施工水准点BM 引用设计时水准点BM L（KM） 或n（个） 容 （mm） 测 （mm） 水准仪 型 号 说 明
编号 位置 高程 编号 位置 高程
水准仪型号：
L：水准线路距离
n：测站数
容：允许闭合差
测：实测闭合差
位置：点之记
结论：
测量： 记录： 复核： 监理工程师：
路 线 主 点 桩 测 量 报 表 检验表6
承包单位： 施工标段：
监理单位： 编 号：
工程名称 施工时间
桩号及部位 检测时间
桩 号 设计坐标 实测坐标 差 值 地面高程 备 注
X Y X Y △X △Y 设计 实测 差值
测量： 记录： 复核： 监理工程师：
施 工 放 线 测 量 记 录 表
检验表7
承包单位： 施工标段：
监理单位： 编 号：
工程名称 施工时间
桩号及部位 检测时间
测点桩号
设计坐标（m） 实测坐标（m） 偏差（㎜）
示意图：
X Y Z X Y Z △X △Y △Z
计算单位 （m） A测站点坐标 X= Y= Z= 仪 器
型 号
B后视点坐标 X= Y= Z=
C检测点坐标 X= Y= Z=
定向方位： 距离 ：
自检情况： 监理意见：
测量： 记录： 复核： 监理工程师：
施 工 放 样 测 量 报 表
检验表8
承包单位： 施工标段：
监理单位： 编 号：
工程名称 施工时间
桩号及部位 检测时间
测点桩号 设计坐标（m） 实测坐标（m） 设计高程（m） 实测高程（m）
示意图：
X Y X Y
计 算 值 A测站点坐标 X= Y= Z= 仪 器 型 号
B后视点坐标 X= Y= Z=
C检测点坐标 X= Y= Z=
定向方位： 距离 ：
测量： 记录： 复核： 监理工程师：
测量全套表格实用模板
施工放样报验单施工单位：合同号：监理单位：编号： CL-001导线、水准复测报批单施工单位：合同号:监理单位：编号: CL-002施工放样测量记录表施工单位：合同号：监理单位：编号： CL-003测量：计算：复核：日期：中（轴）线偏位检查记录施工单位：合同号：监理单位：编号： CL-004测量：计算：复核：日期：桩位检查记录表施工单位：合同号：监理单位：编号： CL-005测量：计算：复核：日期：四等水准测量观测记录表施工单位：合同号：天气：测量：计算：复核：日期：水准路线平差计算表施工单位：合同号：工程名称：测量：计算：复核：日期：水准测量记录表施工单位：合同号：监理单位：编号： CL-008测量：计算：复核：日期：水准点测量成果报表施工单位：合同号：监理单位：编号： CL-009施工单位测量负责人：测量监理工程师：日期：标高检查记录施工单位：合同号：监理单位：编号： CL-010测量：计算：复核：日期：....下载可编辑.. 三角高程平差计算表施工单位：合同号：监理单位：编号： CL-011测量：计算：复核：日期：沉降观测记录表施工单位：合同号：监理单位：编号： CL-012测量：计算：复核：日期：..下载可编辑..路线主点桩测量报表施工单位：合同号：监理单位：编号： CL-013测量：计算：复核：日期：..下载可编辑..导线点测量成果报表施工单位：公路建设总公司合同号：JS17监理单位：国际工程监理编号： CL-014施工单位测量负责人：测量监理工程师：日期：..下载可编辑..路基横断面复测记录表施工单位：合同号：监理单位：编号： CL-015测量：计算：复核：日期：..下载可编辑..施工放线测量记录表施工单位：合同号：..下载可编辑..测量：计算：复核：日期：..下载可编辑..附合导线测量计算表承包单位：公路建设总公司合同号：JS17测量：计算：复核：日期：..下载可编辑..施工增加导线点测量报表施工单位：合同号：..下载可编辑..测量：计算：复核：日期：导线测量观测记录施工单位：公路建设总公司合同号：JS17 编号：..下载可编辑..测量：计算：复核：日期：导线严密平差计算表施工单位：合同号：编号：..下载可编辑..测量：计算：复核：日期：全站仪三角高程测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：..下载可编辑..全站仪三维导线测量记录、计算表施工单位：合同号: 成像：天气：测量：计算：复核：日期：..下载可编辑..地面线复测报批单施工单位：合同号：监理单位：编号： CL-023。
放线测量记录簿表图表1
施工层放线测量记录表建设单位柳州保利置业有限公司定位依据GS-13-Z-01 建筑物定位 J-Z-01 (总平定位图) 单位工程保利.大江郡13#及地下室引上控制轴线总平面图（J-Z-01)名称施工部位负一层独立柱建筑物起点轴2~2轴交13-N轴.18轴交13-A轴.38轴交N~13A轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日文案大全建设单位意见：工地代表：年月日技术负责人：测量员：轴线复核记录工程名称：保利.大江郡部位： 13#及地下室日期：年月日文案大全施工单位：监理单位：建设单位：施工层放线测量记录表序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 文案大全单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位A#办公楼基础梁建筑物起点轴2~2轴、13轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日建设单位意见：工地代表：年月日技术负责人：测量员：文案大全轴线复核记录工程名称：厂区-A#、B#办公楼部位：A#办公楼基础梁日期：年月日序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30文案大全施工单位：监理单位：建设单位：施工层放线测量记录表建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位A#办公楼二层梁板建筑物起点轴1～1轴、C～C轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日文案大全建设单位意见：工地代表：年月日技术负责人：测量员：轴线复核记录工程名称：厂区-A#、B#办公楼部位：A#办公楼二层梁板日期：年月日文案大全施工单位：监理单位：建设单位：施工层放线测量记录表序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 文案大全单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位A#办公楼三层梁板建筑物起点轴1～1轴、C～C轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日建设单位意见：工地代表：年月日技术负责人：测量员：文案大全轴线复核记录工程名称：厂区-A#、B#办公楼部位：A#办公楼三层梁板日期：年月日序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30文案大全文案大全施工单位： 监理单位： 建设单位：施工层放线测量记录表建设单位 柳州市华厦物流有限公司 定位依据 结施图JG-建筑物定位(总平定位图)单位工程名 称 厂区-A#、B#办公楼 引上控制轴线施工部位A#办公楼屋面梁板建筑物起点轴 1～1轴、C ～C 轴工长审查意见：工长：年 月 日 监理单位意见：工地代表：年 月 日建设单位意见：工地代表：年月日技术负责人：测量员：轴线复核记录工程名称：厂区-A#、B#办公楼部位：A#办公楼屋面梁板日期：年月日文案大全施工单位：监理单位：建设单位：施工层放线测量记录表序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 文案大全单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位B#办公楼独立柱基建筑物起点轴1～1轴、A～A轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日建设单位意见：工地代表：年月日技术负责人：测量员：文案大全轴线复核记录工程名称：厂区-A#、B#办公楼部位：B#办公楼独立柱基日期：年月日序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30文案大全文案大全施工单位： 监理单位： 建设单位：施工层放线测量记录表建设单位 柳州市华厦物流有限公司 定位依据 结施图JG-建筑物定位(总平定位图)单位工程名 称 厂区-A#、B#办公楼 引上控制轴线施工部位B#办公楼基础梁建筑物起点轴 1～1轴、A ～A 轴工长审查意见：工长：年 月 日 监理单位意见：工地代表：年 月 日建设单位意见：工地代表：年月日技术负责人：测量员：轴线复核记录工程名称：厂区-A#、B#办公楼部位：B#办公楼基础梁日期：年月日文案大全施工单位：监理单位：建设单位：施工层放线测量记录表序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 文案大全单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位B#办公楼二层梁板柱建筑物起点轴1～1轴、A～A轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日建设单位意见：工地代表：年月日技术负责人：测量员：文案大全轴线复核记录工程名称：厂区-A#、B#办公楼部位：B#办公楼二层梁板日期：年月日序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30文案大全施工单位：监理单位：建设单位：施工层放线测量记录表建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位B#办公楼三层梁板建筑物起点轴1～1轴、A～A轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日文案大全建设单位意见：工地代表：年月日技术负责人：测量员：轴线复核记录工程名称：厂区-A#、B#办公楼部位：B#办公楼三层梁板日期：年月日文案大全施工单位：监理单位：建设单位：施工层放线测量记录表序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30建设单位柳州市华厦物流有限公司定位依据结施图JG- 建筑物定位 (总平定位图) 文案大全单位工程厂区-A#、B#办公楼引上控制轴线名称施工部位B#办公楼屋面梁板建筑物起点轴1～1轴、A～A轴工长审查意见：工长：年月日监理单位意见：工地代表：年月日建设单位意见：工地代表：年月日技术负责人：测量员：文案大全轴线复核记录工程名称：厂区-A#、B#办公楼部位：B#办公楼屋面梁板日期：年月日序号轴线偏差序号轴线偏差序号轴线偏差1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30文案大全施工单位：监理单位：建设单位：文案大全。
放线表格
定位放样示意图
测量人：
施工员：
技术负责人：
年月日
设计单位代表：
年月日
建设（监理）单位代表：
年月日
水利水电工程
定位放线记录
S1—4
单位工程名称、部位
乌苏市马场湖一库
除险加固工程
施工单位
陕西黄河工程局
基准点
轴线：设计图纸排水沟中轴线BM点：BM2﹦426.37
定位放线内容
坝脚排水棱体轴线定位坡度高程控制
三、附件
经纬仪施工放样示意图
测量人：
施工员：
技术负责人：
年月日
设计单位代表：
年月日
建设（监理）单位代表：
年月日
高程测量记录表
工程名称：S1—3
序号
测量点
水准前视
中视
后视
测量：复核：年月日
一定点以基准点和基准线为起点用卷尺作为主要直线丈量用经纬仪作角度测量将各该工程的轴线交叉点和平面位置控制点测设到地面上然后在这些点上打下小木桩并写明桩号

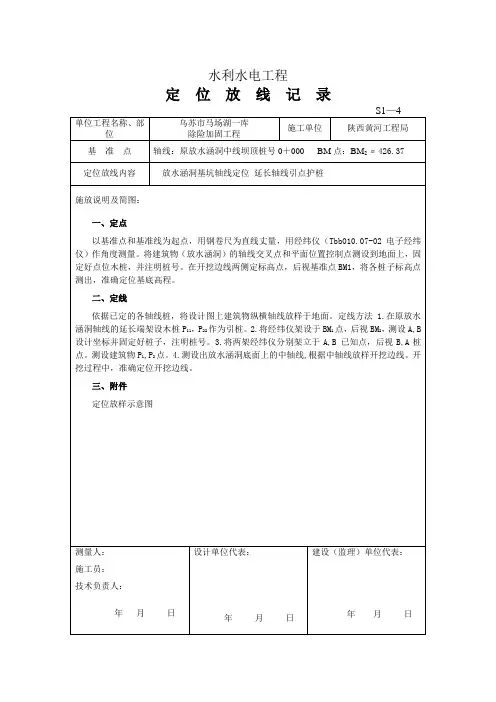

水利水电工程
定位放线记录
S1—4
单位工程名称、部位
乌苏市马场湖一库
除险加固工程
施工单位
陕西黄河工程局
基准点
轴线：原放水涵洞中线坝顶桩号0＋000BM点：BM2﹦426.37
施放说明及简图：
一、定点
以基准点和基准线为起点，用卷尺作为主要直线丈量，用经纬仪作角度测量，将各该工程的轴线交叉点和平面位置控制点测设到地面上，然后在这些点上打下小木桩，并写明桩号。
二、定线
依据已定的各轴心桩，将设计图上该工程纵横轴线在地面定下来。定线的方法是在轴线的延长端架设木桩作为端点的控制桩，控制桩与轴心桩之间的连线，就是贴坡排水底面上的中轴线。
公路工程检验使用表(全套)
第二章公路工程检验使用表目录施工测量放线B-001 导线点测量报表B-002 施工增加导线点测量报表B-003 附合导线测量计算表B-004 水准点测量报表B-005 施工增加水准点测量报表B-006 路线主点桩测量报表B-007 施工放线测量记录表B-008 施工放样测量报表B-009 水准测量记录表路基工程B-010 清理与掘除检验报告单B-011 土方路基现场质量检验报告单B-012 石方路基现场质量检验报告单B-013★砂垫层现场质量检验报告单B-014★袋装砂井、塑料排水板现场质量检验报告单B-015★碎石桩（砂桩）现场质量检验报告单B-016★粉喷桩现场质量检验报告单B-017 加筋工程土工合成材料现场质量检验报告单B-018 隔离工程土工合成材料现场质量检验报告单B-019 过滤排水工程土工合成材料现场质量检验报告单B-020 防裂工程土工合成材料现场质量检验报告单B-021 管节预制现场质量检验报告单B-022 管道基础及管节安装现场质量检验报告单B-023 检查（雨水）井砌筑现场质量检验报告单B-024 土沟现场质量检验报告单B-025 浆砌排水沟现场质量检验报告单B-026 盲沟现场质量检验报告单B-027★排水泵站（沉井）现场质量检验报告单B-028 砌体挡土墙现场质量检验报告单B-029 干砌挡土墙现场质量检验报告单B-030 混凝土挡土墙现场质量检验报告单B-031 筋带现场质量检验报告单B-032 锚杆、拉杆现场质量检验报告单B-033★面板预制现场质量检验报告单B-034★面板安装现场质量检验报告单B-035★锚杆、锚碇板和加筋土挡土墙总体现场质量检验报告单B-036★锚杆、锚碇板和加筋土挡土墙墙背填土现场质量检验报告单B-037 抗滑桩现场质量检验报告单B-038 挖方边坡锚喷防护现场质量检验报告单B-039 锥、护坡现场质量检验报告单B-040 浆砌砌体现场质量检验报告单B-041 干砌片石现场质量检验报告单B-042★导流工程现场质量检验报告单B-043★石笼防护现场质量检验报告单路面工程B-044 水泥混凝土面层现场质量检验报告单B-045 沥青混凝土面层和沥青碎（砾）石面层现场质量检验报告单B-046★沥青贯入式面层（或上拌下贯式面层）现场质量检验报告单B-047★沥青表面处治面层现场质量检验报告单B-048★水泥土底基层现场质量检验报告单B-049 水泥稳定粒料基层及底基层现场质量检验报告单B-050★石灰土底基层现场质量检验报告单B-051★石灰稳定粒料底基层现场质量检验报告单B-052★石灰、粉煤灰土底基层现场质量检验报告单B-053★石灰、粉煤灰稳定粒料基层和底基层现场质量检验报告单B-054★级配碎（砾）石基层和底基层现场质量检验报告单B-055★填隙碎石（矿渣）底基层现场质量检验报告单B-056 路缘石铺设现场质量检验报告单B-057 路肩现场质量检验报告单桥梁工程B-058 桥梁总体现场质量检验报告单B-059 钢筋安装现场质量检验报告单B-060 钢筋网现场质量检验报告单B-061★预制桩钢筋安装现场质量检验报告单B-062★钢丝、钢绞线先张法现场质量检验报告单B-063★粗钢筋先张法现场质量检验报告单B-064 后张法现场质量检验报告单B-065 基础砌体现场质量检验报告单B-066 墩、台身砌体现场质量检验报告单B-067 拱圈砌体现场质量检验报告单B-068 侧墙砌体现场质量检验报告单B-069 明挖（扩大）基础现场质量检验报告单B-070 钻孔灌注桩现场质量检验报告单B-071 挖孔桩现场质量检验报告单B-072 钻（挖）孔桩钢筋现场质量检验报告单B-073★预制桩现场质量检验报告单B-074★沉桩现场质量检验报告单B-075★地下连续墙现场质量检验报告单B-076★沉井现场质量检验报告单B-077★双壁钢围堰的制作拼装现场质量检验报告单B-078★沉井或钢围堰封底混凝土现场质量检验报告单B-079 承台现场质量检验报告单B-080 大体积混凝土结构现场质量检验报告单B-081 墩、台身现场质量检验报告单B-082 柱或双壁墩现场质量检验报告单B-083 墩、台帽或盖梁现场质量检验报告单B-084 墩、台身安装现场质量检验报告单B-085 拱桥组合桥台现场质量检验报告单B-086 台背填土现场质量检验报告单B-087 梁（板）预制现场质量检验报告单B-088 梁（板）安装现场质量检验报告单B-089 就地浇筑梁（板）现场质量检验报告单B-090★顶推施工梁现场质量检验报告单B-091★悬臂浇筑梁现场质量检验报告单B-092★悬臂拼装梁现场质量检验报告单B-093★转体施工梁现场质量检验报告单B-094 就地浇筑拱圈现场质量检验报告单B-095 预制拱圈节段现场质量检验报告单B-096★桁架拱杆件预制现场质量检验报告单B-097 主拱圈安装现场质量检验报告单B-098★悬臂拼装的桁架拱现场质量检验报告单B-099 腹拱安装现场质量检验报告单B-100★转体施工拱现场质量检验报告单B-101★劲性骨架加工现场质量检验报告单B-102★劲性骨架安装现场质量检验报告单B-103★劲性骨架拱混凝土浇筑现场质量检验报告单B-104★钢管拱肋制作现场质量检验报告单B-105★钢管拱肋安装现场质量检验报告单B-106★钢管拱肋混凝土浇筑现场质量检验报告单B-107★吊杆的制作与安装现场质量检验报告单B-108★柔性系杆现场质量检验报告单B-109★钢板梁制作现场质量检验报告单B-110★钢桁节段制作现场质量检验报告单B-111★钢桥钢箱梁制作现场质量检验报告单B-112★钢梁防护涂装现场质量检验报告单B-113★钢梁安装现场质量检验报告单B-114★斜拉桥塔柱段现场质量检验报告单B-115 横梁现场质量检验报告单B-116★平行钢丝斜拉索制作与防护现场质量检验报告单B-117 主墩上梁段浇筑现场质量检验报告单B-118★混凝土斜拉桥的悬臂浇筑现场质量检验报告单B-119★混凝土斜拉桥梁的悬臂拼装现场质量检验报告单B-120★钢斜拉桥钢箱梁段制作现场质量检验报告单B-121★钢斜拉桥箱梁段的悬臂拼装现场质量检验报告单B-122★钢斜拉桥钢箱梁段的支架安装现场质量检验报告单B-123★工字梁段制作现场质量检验报告单B-124★结合梁工字梁段悬臂拼装现场质量检验报告单B-125★结合梁斜拉桥混凝土板施工现场质量检验报告单B-126★悬索桥塔柱段现场质量检验报告单B-127 预应力锚固系统制作现场质量检验报告单B-128★刚架锚固系统制作现场质量检验报告单B-129 预应力锚固系统安装现场质量检验报告单B-130★刚架锚固系统安装现场质量检验报告单B-131★锚碇混凝土块体现场质量检验报告单B-132★主索鞍制作现场质量检验报告单B-133★散索鞍制作现场质量检验报告单B-134★主索鞍安装现场质量检验报告单B-135★散索鞍安装现场质量检验报告单B-136★索股和锚头的制作与防护现场质量检验报告单B-137★主缆架设现场质量检验报告单B-138★主缆防护现场质量检验报告单B-139★索夹制作与防护现场质量检验报告单B-140★吊索和锚头制作与防护现场质量检验报告单B-141★索夹和吊索安装现场质量检验报告单B-142★悬索桥钢箱梁段制作现场质量检验报告单B-143★钢加劲梁安装现场质量检验报告单B-144 桥面防水层现场质量检验报告单B-145 桥面铺装现场质量检验报告单B-146 复合桥面水泥混凝土铺装现场质量检验报告单B-147★钢桥面板上防水粘结层现场质量检验报告单B-148★钢桥面板上沥青混凝土铺装现场质量检验报告单B-149 支座垫石现场质量检验报告单B-150 挡块现场质量检验报告单B-151 支座安装现场质量检验报告单B-152★斜拉桥、悬索桥的支座安装现场现场质量检验报告单B-153 伸缩缝安装现场质量检验报告单B-154 混凝土小型构件现场质量检验报告单B-155★人行道铺设现场质量检验报告单B-156 拦杆安装现场质量检验报告单B-157 混凝土防撞护栏浇筑现场质量检验报告单B-158 桥头搭板现场质量检验报告单涵洞工程B-159 涵洞总体现场质量检验报告单B-160 涵台现场质量检验报告单B-161 管座及涵管安装现场质量检验报告单B-162 盖板制作现场质量检验报告单B-163 盖板安装现场质量检验报告单B-164 箱涵浇筑现场质量检验报告单B-165 拱涵浇（砌）筑现场质量检验报告单B-166★倒虹吸竖井砌筑现场质量检验报告单B-167 一字墙和八字墙现场质量检验报告单B-168★顶入法施工的桥、涵现场质量检验报告单隧道工程B-169 隧道总体现场质量检验报告单B-170 明洞浇筑现场质量检验报告单B-171 明洞防水层现场质量检验报告单B-172 明洞回填现场质量检验报告单B-173 洞身开挖现场质量检验报告单B-174 （钢钎维）喷射混凝土支护现场质量检验报告单B-175 锚杆支护现场质量检验报告单B-176 钢筋网支护现场质量检验报告单B-177 仰拱现场质量检验报告单B-178 混凝土衬砌现场质量检验报告单B-179 钢支撑支护现场质量检验报告单B-180 衬砌钢筋现场质量检验报告单B-181 隧道防水层现场质量检验报告单B-182 止水带现场质量检验报告单B-183 超前锚杆现场质量检验报告单B-184 超前钢管现场质量检验报告单交通安全工程B-185 交通标志现场质量检验报告单B-186 路面标线现场质量检验报告单B-187 波形梁钢护栏现场质量检验报告单B-188 混凝土护栏现场质量检验报告单B-189 ★缆索护栏现场质量检验报告单B-190 突起路标现场质量检验报告单B-191 轮廓标现场质量检验报告单B-192 防眩设施现场质量检验报告单B-193 隔离栅和防落网现场质量检验报告单环保工程B-194 砌块体声屏障现场质量检验报告单B-195 金属结构声屏障现场质量检验报告单B-196★中央分隔带绿化现场质量检验报告单B-197 路侧绿化现场质量检验报告单B-198★互通立交区绿化现场质量检验报告单B-199 养护管理区、服务区绿化现场质量检验报告单B-200 取、弃土场绿化现场质量检验报告单质量检验评定表B-201 分项工程质量检验评定表B-202 分部工程质量检验评定表B-203 单位工程质量检验评定表B-204 建设项目（合同段）质量检验评定表B-205 工程汇总表其他用表B-206 隧道监控量测现场质量检验报告单B-207 模板安装现场质量检查报告单B-208 系梁现场质量检验报告单B-209 预制构件底座现场质量检查报告单B-210 预应力管道现场质量检查报告单B-211 预应力混凝土施工现场质量检查报告单（预应力张拉甲）B-212 预应力混凝土施工现场质量检查报告单（预应力张拉乙）B-213 预应力孔道压浆现场质量检查报告单B-214 封端现场质量检查报告单B-215 混凝土施工现场质量检查报告单B-216 水下混凝土灌注现场质量检查报告单B-217 钻（挖）孔桩现场质量检验报告单B-218★钢拱架（或钢格栅）现场质量检验报告单B-219 基坑开挖现场质量检验报告单B-220 刚架棚洞总体现场质量检验报告单导线点测量报表承包单位：施工标段：监理单位：编号：B—001—□□□□-□□□□□承包人：日期：监理工程师日期：63施工增加导线点测量报表承包单位：施工标段：监理单位：编号：B—002—□□□□-□□□□□承包人：日期：监理工程师日期64附合导线测量计算表承包单位：施工标段：监理单位：编号：B—003—□□□□-□□□□□承包人：日期：监理工程师日期：水准点测量报表承包单位：施工标段：承包人：日期：监理工程师：日期：施工增加水准点测量报表承包单位：施工标段：监理单位：编号：B—005—□□□□-□□□□□承包人：日期：监理工程师日期：路线主点桩测量报表承包单位：施工标段：监理单位：编号：B—006—□□□□-□□□□□承包人：日期：监理工程师日期：施工放线测量记录表承包单位：施工标段：监理单位：编号：B—007—D003--施工放样测量报表承包单位：施工标段：监理单位：编号：B—008—□□□□-□□□□□承包人：日期：监理工程师: 日期:水准测量记录表承包单位：施工标段：第三合同段承包人：日期：监理工程师：日期：清理与掘除检验报告单承包单位：施工标段：第三合同段承包人：日期：监理工程师：日期：土方路基现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：石方路基现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：过滤排水工程土工合成材料现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：防裂工程土工合成材料现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：管节预制现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：管道基础及管节安装现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：检查（雨水）井砌筑现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：土沟现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：浆砌排水沟现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：盲沟现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：混凝土挡土墙现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：筋带现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：锚杆、拉杆现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：抗滑桩现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：挖方边坡锚喷防护现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：第三合同段D003承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：水泥砼面层现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：沥青混凝土面层和沥青碎（砾）石面层现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：水泥稳定粒料基层和底基层现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：路缘石铺设现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：路肩现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：承包单位：施工标段：承包人：日期：监理工程师：日期：基础砌体现场质量检验报告单承包单位：施工标段：承包人：日期：监理工程师：日期：。

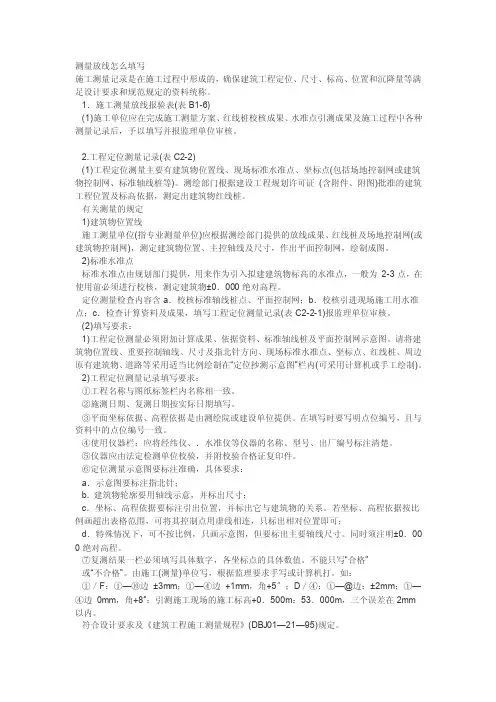

测量放线如何填写[解读]
![测量放线如何填写[解读]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/b737a45cce84b9d528ea81c758f5f61fb7362817.webp)
测量放线怎么填写施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。
1．施工测量放线报验表(表B1-6)(1)施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。
2.工程定位测量记录(表C2-2)(1)工程定位测量主要有建筑物位置线、现场标准水准点、坐标点(包括场地控制网或建筑物控制网、标准轴线桩等)。
测绘部门根据建设工程规划许可证(含附件、附图)批准的建筑工程位置及标高依据，测定出建筑物红线桩。
有关测量的规定1)建筑物位置线施工测量单位(指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网(或建筑物控制网)，测定建筑物位置、主控轴线及尺寸，作出平面控制网，绘制成图。
2)标准水准点标准水准点由规划部门提供，用来作为引入拟建建筑物标高的水准点，一般为2-3点，在使用前必须进行校核，测定建筑物±0．000绝对高程。
定位测量检查内容含a．校核标准轴线桩点、平面控制网；b．校核引进现场施工用水准点；c．检查计算资料及成果，填写工程定位测量记录(表C2-2-1)报监理单位审核。
(2)填写要求：1)工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。
请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内(可采用计算机或手工绘制)。
2)工程定位测量记录填写要求：①工程名称与图纸标签栏内名称相一致。
②施测日期、复测日期按实际日期填写。
③平面坐标依据、高程依据是由测绘院或建设单位提供。
在填写时要写明点位编号，且与资料中的点位编号一致。
④使用仪器栏：应将经纬仪、．水准仪等仪器的名称、型号、出厂编号标注清楚。
⑤仪器应由法定检测单位校验，并附校验合格证复印件。
⑥定位测量示意图要标注准确，具体要求：a．示意图要标注指北针；b. 建筑物轮廓要用轴线示意，并标出尺寸；c．坐标、高程依据要标注引出位置，并标出它与建筑物的关系。
测量放样表格
测点或桩号
设计坐标
实测坐标
计算距离
（m）
计算方位角
（°′″）
实测距离
（m）
实测方位角
（°′″）
X
Y
X
Y
计
算
数
据
测站点坐标X= Y=
对
点
观
测
数
据
实测水平距离 AB=
草
图
后视坐标X= Y=
实测方位角：W＝
距 离 =
自 检
意 见
监 理
意 见
雅砻江卡拉、杨房沟水电站交通专用公路工程
施检表9水准测量记录表
雅砻江卡拉、杨房沟水电站交通专用公路工程
施工放样报验单
承包单位：中铁十五局集团有限公司合同段：Ⅱ标段
监理单位：中国水电顾问集团贵阳勘测设计研究院编号：
致：测量监理工程师
根据合同文件要求，我部已完成工程的测量放样，清单如下，请予检查。
承包人：日期： 年 月 日
桩号和位置
工程或部位名称
放样内容
备注
附件：测量及放样资料
第页共页
项目名称
施工单位
中铁十五局集团有限公司
合同段
Ⅱ
测量范围
监理单位
中国水电顾问集团贵阳勘测设计研究院
公路等级
三级
允误误差
闭合差
仪器产地型号
DSZ2
测点或桩号
水准尺读数
高 程
备注
后视
前视
实 测
设 计
图示
自检
意见
监理
意见
（1）施工放线测量记录表
监理工程师结论：
监理工程师：日期： 年 月 日
雅砻江卡拉、杨房沟水电站交通专用公路工程
测量放线(基础承台、桩位放样)(图文并茂版)
测量放线(根底承台、桩位放样)〔图文并茂版)与建筑第一线的放线朋友交流心得，不仔细的地方包涵了，谢谢The early bird will catch the worm 卢真就是那个bird1、建筑坐标与大地坐标2、场地上4个大地坐标点由测绘站提供，在工程开场时，由甲方提供资料，测绘站引测到场地上〔一般情况工地开场施工时，要复核，他们提供的都是点号太大，准确度不高，使用不方便等缺点〕马路上控制点位置：一般位于马路十字路口，拐角，桥头等能通视的地方，距离在300~500m 不等看下列图，简易的只有一个钉子正规点的图形3、场地控制点设置控制点一般设置在不变形、不位移、不容易被破坏的地方，比方说场地两侧马路、冠梁，有条件的情况下，可以安放在旁边建筑物的屋顶〔门卫上头不错〕关于场地控制点的标志五花八门，永久结实的当然钢钉，还有十字墨线，红油漆配合，工地简易做法：弹十字墨线，方便易找，最好配合钢钉，这个东西，人踩多了会没掉的1、把电子版地梁、承台图〔桩位图〕转化到大地坐标系中去；〔建筑中有大地坐标和建筑坐标，测绘站给的在马路上的都是大地坐标，而图纸拿来时，标准的都是横平竖直建筑坐标系，这里需要图纸坐标转换，把建筑坐标转化成大地坐标，原理同全站仪测绘，一个基点，一个方向即可确定整个坐标系，如上图1，找到建筑上有大地坐标的点，移动整份图纸，以该点为基点，移动到相应大地坐标点位置，旋转整份图纸一个方位角，图纸就在大地坐标模式〕2、用pline将你要读的控制点连接起来；〔pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看〕3、list 〔使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续〕4、把它复制到e*cel里，点数据—列表，一般选择固定列宽，如果发现*=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑e*cel表格，转化坐标的格式、小数点保存情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、在sheet2 表格上建立sheet1 的，把整理后的数据如下显示7、最后在每个点旁边写上控制点编号，这个有点繁琐。
桩基测量放线记录表
桩基测量放线记录表（原创版）目录1.桩基测量放线记录表的概述2.桩基测量放线记录表的内容3.桩基测量放线记录表的作用和意义4.如何填写和使用桩基测量放线记录表正文一、桩基测量放线记录表的概述桩基测量放线记录表是建筑工程中必不可少的一种记录表格，主要用于记录桩基工程测量放线的相关数据，确保桩基工程的施工质量和精度。
桩基测量放线记录表详细记录了桩基的位置、尺寸、深度等重要参数，为施工过程中的质量控制、工程验收以及后期的维护管理提供了重要的依据。
二、桩基测量放线记录表的内容桩基测量放线记录表主要包括以下几个方面的内容：1.工程概况：包括工程名称、工程地点、建设单位、设计单位、施工单位等基本信息。
2.桩基信息：包括桩基编号、桩基位置、桩基尺寸、桩基深度等参数。
3.测量放线数据：包括桩基中心线位置、桩基纵横断面尺寸、桩基倾斜度、桩基标高等数据。
4.测量工具及方法：记录使用的测量工具和测量方法，如全站仪、水准仪、测距仪等。
5.测量人员及日期：记录测量人员的姓名和测量日期，以便追溯责任。
6.备注：对测量过程中出现的异常情况、问题及解决方法等进行说明。
三、桩基测量放线记录表的作用和意义桩基测量放线记录表在桩基工程中具有重要的作用和意义：1.保证施工质量：通过记录桩基测量放线数据，可以确保桩基工程按照设计图纸和施工方案进行施工，提高施工质量。
2.便于工程验收：桩基测量放线记录表详细记录了桩基工程的各项参数，为工程验收提供了重要依据。
3.方便后期维护管理：桩基测量放线记录表为后期的桩基维护和管理提供了详细的资料，有利于及时发现问题并采取措施。
四、如何填写和使用桩基测量放线记录表1.填写桩基测量放线记录表时，应按照表格的要求逐项填写，确保数据准确无误。
2.在使用桩基测量放线记录表时，应注意以下几点：a.测量前应认真检查测量工具的精度和状态，确保测量数据的准确性。
b.测量过程中应严格按照测量方法和要求进行，避免出现误差。
