绝缘耐压测试仪操作点检指导书
标准绝缘耐压测试仪操作、使用、维护保养和日常点检的方法,保证测量的准确性和延长仪器使用寿命. 2、适用范围：适用于AN9632X型绝缘耐压测试仪的操作使用,维护、保养和日常点检等.3、使用要求：3.1温度15C-35C,湿度＜75%.3.2操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作^3.3工作场所符合平安检测的要求.4、操作使用：4.1耐压测试仪使用操作：4.1.1测试方法：a.将仪器后面板机壳上接地端子接地或使用电源已接地.b.按下电源开关和预置按键,预置测试击穿电压和电流值大小.c.预置测试击穿电流时可根据其值的大小选择不同档位,预置于电流调节处按“增〞、“减〞键调节电流大小.d.根据测试要求预置于时间调节处按“增〞“减〞键调节测试时间.e.根据测试要求预置于绝缘阻值调节处按“增〞“减〞键调节绝缘阻值.f.预置于绝缘阻值时间调节处按“增〞“减〞键调节绝缘阻值时间.g.完成预置后,翻开“START键,开始测试,“测试〞灯亮.h.结果判定：通过测试,“合格〞灯亮起；测试不通过时,“报警〞灯亮起并开始鸣示.4.1.2日常校验点检a.将耐压测试参数设置到1500V/0.5mA/2sec/1MQ,启动用1500V/0.5mA电阻盒测试,记录电流、电阻测试值.b.校验判定：相对误差=标准值-测试值X10.%标称值c.计算相对相差值；要求电阻、电流偏差小于土5%.4.2使用考前须知：4.2.1操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作^4.2.2操作时不可穿金属装饰的衣服和手饰.4.2.3有心脏病或戴有心律调整器的人员不能操作使用.4.2.4仪器应定期维护、按时送校.4.2.5保持工作场所的干净,切勿靠近空气中含有可夕气体地方测试使用.4.2.6操作时注意用单手操作.4.2.7操作时人要站在绝缘垫上4.2.8当仪器出现故障,需标识：仪器故障,暂停使用,待维修、点检正常后才可使用.4.2.7使用时,防止测试探头直接与仪器的任何部位相触碰,特别在测试电压高于500V时.特别注意：在“测试状态〞时,测试探头是带有高电压的,决不可直接或间接与人体相触碰!核准审核制定。
绝缘电阻测试仪操作规程、步骤和使用方法
仪器控制面板•（1）电压显示窗口：测试电压设定值显示，单位为V。
（2）量程显示窗口：显示当前量程段。
•（3）测试值显示窗口：测试的绝缘电阻值，显示4位有效值。
（4）单位指示灯：显示当前电流及阻值单位。
•（5）分选指示灯：NG指示灯:不合格指示灯，低于设定值时亮，G00D灯：正品指示，测试值高于上限时亮。
•（6）设定/确认键：设定:进入设定状态，上下键选择功能；确认：进入修改或设定状态完毕确认退出。
•(7)自动键：量程自动/手动切换按键，指示灯亮表示当前是量程自动状态，在测量时自动切换量程，否则在测试中使用上下键切换来改变量程。
（8）清零键：放电状态时，对仪器开路清零校正。
（9）放电键：测试返回放电状态•（10）R/I测试键：放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•（11）接地端：接地屏蔽端。
（12）测试“-”端：电压输出端。
（13）测试“+”端：采样输入端。
•（14）高压警示灯：提示当前“-”端有电压输出。
（15）仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后，打开仪器面板的电源开关，预热5—10分钟。
• 2.根据检验文件要求，设定相关的测试参数，步骤如下：(1)1.VOL电压设定：在电压项1.VOL上按动“设定/确认”键，进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值，共10档（10～1000V）。
按动“设定/确认”键设定完成，电压值将自动保存并返回菜单。
(2)电阻上下限设定：在极限2.LO或3.Hi上按动“设定/确认”键，进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点，按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键，仪器将自动保存设定参数。
(3)充电时间设定：可根据需要设定充电时间（一般为10S以内），如不需定时请设为000(4)蜂鸣开关设定：在5.bep上按动“设定/确认键”进入蜂鸣设定。
绝缘电阻测试仪操作作业指导书
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源，本仪器电源要求220V±10%.50HZ；1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）1-4.选择参数，测试电压.量程先选定；（如图所示）1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）1-8.终止测试，在测试时按一下“复位”键，则终止测试。
在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示数值也不能用。
如果量程选的太小，则电阻窗口显示溢出标记“1”；二.安全警告事项2-1.未经培训合格人员，不能随意调节该仪器参数；2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）；2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ）2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！）2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。
耐压绝缘测试仪使用方法
耐压绝缘测试仪使用方法耐压绝缘测试仪是一种常用的电气测试仪器，广泛应用于电力、电子、通信等领域。
本文将介绍耐压绝缘测试仪的使用方法。
一、仪器概述耐压绝缘测试仪是一种测量电气设备和线路的绝缘强度的仪器。
它可以测量直流高电压下设备或线路的绝缘电阻值，判断其是否符合安全标准。
二、使用前准备1.检查设备：在使用前应检查设备是否完好无损，特别是高压输出部分是否有漏电现象。
2.连接线路：将高压输出端接到被测设备或线路上，接地端接地。
3.设置参数：根据被测设备或线路的额定电压和工作环境等因素设置合适的测试参数。
三、使用步骤1.开机：按下开机按钮，待指示灯亮起后即可进行测试。
2.设置参数：根据需要选择测试模式和测试参数，如选择直流模式、设置输出电压和时间等。
3.开始测试：按下开始按钮后，高压输出端会输出相应的电压，在规定时间内对被测设备或线路进行测试。
注意观察被测设备或线路的电流变化情况，如发现异常应立即停止测试。
4.测试结果：测试结束后，读取测试结果并进行判断。
如果绝缘电阻值符合标准，则被测设备或线路可以正常使用；如果不符合标准，则需要进一步检修或更换。
四、注意事项1.操作人员必须具备相关的电气知识和操作技能，严格按照操作规程进行操作。
2.在测试过程中，应保持设备和周围环境干燥，并避免与其他电源或信号干扰。
3.在进行高压输出时，应注意安全防护措施，如佩戴绝缘手套、穿戴绝缘鞋等。
4.在使用后，应将设备清洁干净，并妥善保管。
以上就是耐压绝缘测试仪的使用方法介绍。
在实际使用中，还需根据具体情况进行调整和操作。
希望本文对大家有所帮助。

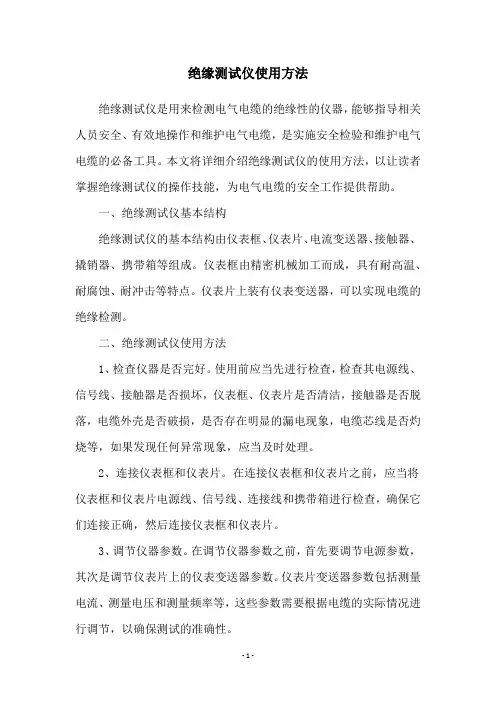

绝缘测试仪使用方法
绝缘测试仪使用方法绝缘测试仪是用来检测电气电缆的绝缘性的仪器，能够指导相关人员安全、有效地操作和维护电气电缆，是实施安全检验和维护电气电缆的必备工具。
本文将详细介绍绝缘测试仪的使用方法，以让读者掌握绝缘测试仪的操作技能，为电气电缆的安全工作提供帮助。
一、绝缘测试仪基本结构绝缘测试仪的基本结构由仪表框、仪表片、电流变送器、接触器、撬销器、携带箱等组成。
仪表框由精密机械加工而成，具有耐高温、耐腐蚀、耐冲击等特点。
仪表片上装有仪表变送器，可以实现电缆的绝缘检测。
二、绝缘测试仪使用方法1、检查仪器是否完好。
使用前应当先进行检查，检查其电源线、信号线、接触器是否损坏，仪表框、仪表片是否清洁，接触器是否脱落，电缆外壳是否破损，是否存在明显的漏电现象，电缆芯线是否灼烧等，如果发现任何异常现象，应当及时处理。
2、连接仪表框和仪表片。
在连接仪表框和仪表片之前，应当将仪表框和仪表片电源线、信号线、连接线和携带箱进行检查，确保它们连接正确，然后连接仪表框和仪表片。
3、调节仪器参数。
在调节仪器参数之前，首先要调节电源参数，其次是调节仪表片上的仪表变送器参数。
仪表片变送器参数包括测量电流、测量电压和测量频率等，这些参数需要根据电缆的实际情况进行调节，以确保测试的准确性。
4、接触电缆。
在接触电缆之前，应当检查电缆的外壳，确保它们没有明显损坏，然后在电缆外壳上安装接触器，便可以接触电缆了。
5、执行绝缘测试。
将接触器接触到电缆上，然后打开仪表框上的开关，开始执行绝缘测试，在测试期间要注意仪表框上的指示灯状态，如发现电缆绝缘状况不好，要及时进行更换。
三、安全操作注意事项1、在使用绝缘测试仪的过程中，应当注意安全，确保不会受到意外伤害。
2、在使用绝缘测试仪的过程中，要保持仪器干净，不可以把湿润、污染、氧化物等物质沾到仪器表面，否则会影响测试精度。
3、在使用绝缘测试仪的过程中，应当保护绝缘测试仪，以防损坏。
综上所述，绝缘测试仪是一种重要的电气检测仪器，它能够指导相关人员安全、有效地操作和维护电气电缆，在使用绝缘测试仪的过程中，应当遵守安全操作注意事项，以确保操作的安全性。
绝缘电阻测试仪操作使用方法
绝缘电阻测试仪操作使用方法1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。
当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。
关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。
注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。
2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
五．注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。
2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备安全！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。
3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。
4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。
仪表长期不用时，应将电池全部取出，以免锈蚀仪表。
尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压开关机械特性测试仪,绝缘油介电强度测试仪,高压核相仪,直流高压发生器等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。
谢谢!。
绝缘电阻测试仪使用说明书
保护，在未启动前电器还不能正常运行。 ⑤ 选择测量量程（有 2mA 和 20mA 两档，此按键按下为 2mA ，弹起
20mA ），按下预置功能键，旋转预置调节，设置报警漏电流（大 小与量程有关）。设置好后应弹起按键处于测试状态。
（ 4）手动测试： A）将定时开关置为“关” ，按下启动钮，测试灯 亮，将电压调
节钮旋到需要的指示值。
B
）测试完毕后，按动复位钮，电压输出切断，
测试灯灭，电压调回零点，此时被测物为合
格。
C
）如果被测物品超过规定漏电流值，则仪器自
动切断输出电压，同时蜂鸣器报警，超漏指
示灯亮， 此时被测物为不合格， 按下复位键，
3、 电流调节旋钮逆时针旋至零位。 4、 测试前，选择好量程。 5、 两组测试线的夹子相互短路。 6、 手动测试 （ 1）、“定时”开关关闭。 （2）、确定 2-5 步骤无误后，按“启动”按钮， “测试”灯亮，调 节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流 值。（ ） （3）、按下“预置 / 测试”键，调节报警预置电位器，至所需电阻 值。 （ 4）、按下“复位”按钮，切断电流输出，同时调节“电流调节” 旋钮至最小。将测试线夹在被测物的测试点上。 （5）、按下“启动”旋钮， “测试”灯亮，同时调节“电流调节” 旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。当被 测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则
绝缘电阻测试仪使用说明书 一、 操作方法（ 500V ，≥ 30M Ω ）
1、 将仪器的电源插头接上 AC220V 。按下电源开关至 ON 位置，预 热 10 分钟，即可正常测试。
绝缘耐压测试仪操作规程
2.将两测试线分别接到被测电器的零线或火线和接地端上，按“启动”键，仪器进入测试状态。
3、测试时间开始倒计时，击穿电流测量值窗口将显示测得的电流值，当测试时间到“0”时，蜂鸣器会发出“嘟”的一短声提示音，表示测试产品合格。如果测得的实际电流值超出5mA的预置值，蜂鸣器会发出“嘟—嘟—”的间歇报警声，表示测试产品不合格。按一次“停止”键，将消除报警声，但仪器仍处于测试状态，再按下一次“停止”键，仪器将处于待机状态。结束测试。
三、操作步骤方法
1、接通仪器电源，按一下“系统”键，进入设置状态，可对测试模式、接地模式、通信地址、通信波特率、PLC遥控等系统参数进行设置。在该状态下，VFD显示屏上的“SET”状态指示闪烁，按“系统”键循环选择参数，按增减键设置参数，设置完成后按“系统”键保存设置并返回待机状态，参数设置过程中可随时按STOP键返回待机状态。
绝缘耐压测试仪操作规程
文件编号
页数
版本号
A
QMCU-改号
0
设备名称
绝缘耐压测试仪
一、操作前准备
1.请专业人员连接好仪器连线，确认无误。
2.测试前应该先将两测试线短接，进行“点检”，检查仪器是否自动报警，听到报警声后方可。
二、日常点检
1.耐压测试方式：将耐压参数设定为1800V/5mA/3s，在两个测试探棒之间连接一个400kΩ电阻，启动机器，漏电流显示约4.5 mA，仪器判断合格；在两个测试探棒之间连接一个300 kΩ电阻，启动机器，漏电流显示约6 mA，仪器报警表明耐压测试功能正常。
