氯醋树脂在PVC硬制品中的应用
第４３卷 第７期 ２０１５年７月 聚氯乙烯 Ｐｏｌｙｖｉｎｙｌ Ｃｈｌｏｒｉｄｅ Ｖｏ１．４３，Ｎｏ．７ Ｊｕ１．，２０１５
【／ｊ￣－ｖ与应用】
氯醋树脂在ＰＶＣ硬制品中的应用
宋晓玲 ，黄东，贺盛喜
（新疆天业（集团）有限公司，新疆石河子８３２０００）
［关键词】ＰＶＣ；氯醋树脂；硬制品；加工性能；热老化性能；力学性能 ［摘要］考察了在ＰＶＣ硬制品加工过程中加入氯醋树脂对加工工艺、产品性能的影响。结果表明：氯醋树 脂可以促进ＰＶＣ树脂塑化，产品综合性能有所提高。 ［中图分类号】ＴＱ３２５．３ ［文献标志码】Ｂ ［文章编号］１００９—７９３７（２０１５）０７—００２０—０３
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｖｉｎｙｌ ｃｈｌｏｒｉｄｅ－ｖｉｎｙｌ ａｃｅｔａｔｅ ｒｅｓｉｎｓ ｉｎ ｒｉｇｉｄ ＰＶＣ ｐｒｏｄｕｃｔｓ
Ｓｏｎｇ Ｘｉａｏｌｉｎｇ，ＨＵＡＮＧ Ｄｏｎｇ，ＨＥ Ｓｈｅｎｇｘｉ （Ｘｉｎｊｉａｎｇ Ｔｉａｎｙｅ（Ｇｒｏｕｐ）Ｃｏ．，Ｌｔｄ．，Ｓｈｉｈｅｚｉ ８３２０００，Ｃｈｉｎａ）
Ｋｅｙ ｗｏｒｄｓ：ＰＶＣ；ｖｉｎｙｌ ｃｈｌｏｒｉｄｅ－ｖｉｎｙｌ ａｃｅｔａｔｅ ｒｅｓｉｆｉ；ｒｉｇｉｄ ｐｒｏｄｕｃｔ；ｐｒｏｃｅｓｓｉｎｇ ｐｒｏｐｅｒｔｙ；ｈｅａｔ ａｇｉｎｇ
ｐｒｏｐｅｒｔｙ；ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｆｆｅｃｔｓ ｏｆ ａｄｄｉｔｉｏｎ ｏｆ ｖｉｎｙｌ ｃｈｌＯｒｉｄｅ－ｖｉｎｙｌ ａｃｅｔａｔｅ ｒｅｓｉｎｓ ｉｎ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｏｆ ｒｉｇｉｄ ＰＶＣ ｐｒｏｄｕｃｔｓ ｏｎ ｐｒｏｃｅｓｓｉｎｇ ｐｒｏｃｅｓｓ ａｎｄ ｐｒｏｄｕｃｔ ｐｒｏｐｅｒｔｉｅｓ ｗｅｒｅ ｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗｅｄ ｔｈａｔ ｔｈｅ ｐｌａｓｔｉｃｉｚａｔｉｏｎ ｏｆ ＰＶＣ ｒｅｓｉｎｓ ｃｏｕｌｄ ｂｅ ｐｒｏｍｏｔｅｄ ｂｙ ｖｉｎｙｌ ｃｈｌｏｒｉｄｅ－ｖｉｎｙｌ ａｃｅｔａｔｅ ｒｅｓｉｎ，ａｎｄ ｔｈｅ ｃｏｍｐｒｅｈｅｎ－
ｓｉｖｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｐｒｏｄｕｃｔｓ ｃｏｕｌｄ ｂｅ ｉｍｐｒｏｖｅｄ．
氯醋树脂的开发始于２０世纪２０年代末，主要目
的是对ＰＶＣ分子进行结构改性，以改善ＰＶＣ树脂的 柔韧性、溶解性、流动性等，扩大ＰＶＣ树脂的应用领
域。随着ＰＶＣ加工技术的进步，氯醋树脂的市场份 额在氯乙烯共聚树脂中呈下降趋势，但氯醋树脂的某
些特性是其他材料所不能替代的，在某些特殊领域还 起着举足轻重的作用，成为重要的氯乙烯共聚树 脂…。目前国内氯醋树脂主要用于汽车塑溶胶、信用
卡基料、热塑板材、真空薄膜、透明包装材料、印花油
墨、人造革底糊和边糊、热敏织物涂层、搪塑鞋跟料、 全塑输送带等，在ＰＶＣ硬制品中的应用较少。笔者 将氯醋树脂作为改性剂应用到ＰＶＣ硬制品的加工
中，考察其对加工工艺、产品性能的影响。
１ 试验部分
１．１试验材料
氯醋树脂，黏数８０ ｇ／ｍＬ，醋酸乙烯酯质量分数 １０％，新疆石河子中发化工有限责任公司；ＰＶＣ树
脂，ＳＧ５型，新疆石河子中发化工有限责任公司；
ＣＰＥ（氯化聚乙烯），１３５Ａ，潍坊亚星化学股份有限
２０ 公司；ＡＣＲ．，ＦＭＺＩ，日本钟渊化学工业株式会社；复 合稳定剂，ＸＦＷ２０２，南京协和化学有限公司；其他
助剂均为市售。 １．２主要设备仪器 高速混合机，ＧＳＨ一１０，张家港连冠科技发展有
限公司；万能制样机，ＺＨＹ—Ｗ，河北承德实验机 厂；塑炼机，ｘ（Ｓ）Ｋ一１６０，上海第一橡胶机械厂；平
板硫化机，ＸＬＢ—Ｄ／Ｑ４００×４００，上海第一橡胶机械 厂；电子万能试验机，ＷＤＷ一１００，承德市精密试验
机有限公司；转矩流变仪，ＲＳ１，德国ＨＡＡＫＥ公司；
热重分析仪，ＨＳ—ＴＧＡ一１０１，上海和晟仪器科技有 限公司；维卡软化点试验机，ＺＷＫ一３００，深圳新三
思材料检测有限公司；简支梁冲击试验机，ｘＪＪ一５Ｊ， 承德精密试验机有限公司；平双螺杆挤出机，
ＥＭＤ７５－３２／Ｐ，克劳斯玛菲公司。 １．３试验基本配方 ，
ＰＶＣ，１００份；复合稳定剂，３份；ＣＰＥ，８份；
ＡＣＲ，１．５份；ＣａＣＯ３，１５份；硬脂酸，０．１５份；ＰＥ 蜡，１份。
＋ ［收稿日期】２０１５—０３—２６ ［作者简介］宋晓玲（１９７０一），女，正高级工程师，博士，现任新疆天业（集团）有限公司总经理。
第７期 宋晓玲等：氯醋树脂在ＰＶＣ硬制品中的应用
１．４干混料的配制过程 按照配方称量原料，加入高速混合机中，温度设
定为１０５℃，开启高速搅拌进行混合，当料温达到 １０５℃以后，打开夹套冷却水给混合料降温，同时开
启低速搅拌，当料温降到３５℃时打开出料阀出料， 将料存放备用。 １．５性能测试与结构表征
流变性能：将６５ ｇ物料投入到预热温度为１８５
℃的转矩流变仪中，在４０ ｒ／ｍｉｎ的转速下测定扭矩 与时间的关系。
热失重分析：使用热失重分析仪检测样品的热 降解过程。
力学性能：先在炼塑机和平板硫化机下将干混 料成型为板材，再在常温、常压条件下放置２４ ｈ，在 万能制样机上制备缺口冲击试验样条和拉伸试验样 条。冲击强度按ＧＢ／Ｔ ８８１４－－１９９８《门、窗用未增
塑聚氯乙烯（ＰＶＣ—ｕ）型材》测试，拉伸强度按 ＧＢ／Ｔ ８８０４．２—２ｏ０３《热塑性塑料管材 拉伸性能
测定第２部分：硬聚氯乙烯（ＰＶＣ—Ｕ）、氯化聚氯 乙烯（ＰＶＣ—Ｃ）和高抗冲聚氯乙烯（ＰＶＣ—ＨＩ）管
材》测试。 ２结果与讨论
２．１ 氯醋树脂对ＰＶＣ加工性能的影响
在表１的基础上，用３份氯醋树脂替代３份 ＰＶＣ树脂，其他组分不变。按照配方混料，称取６５
ｇ干混料加入转矩流变仪中进行流变性能分析，试 验结果见图１和表１。
图１不同配方干混料的流变曲线 Ｆｉｇ．１ Ｒｈｅｏｌｏｇｉｅａｌ ｃｕｒＶ ｏｆ ｄｉｆｅｒｅｎｔ ｆｏｒｍｕｌａｔｉｏｎｓ ｏｆ ｄｒｙ ｂｌｅｎｄｓ 表１不同配方千混料的流变数据 Ｔａｂｌｅ １ Ｓｈｅｏｌｏ￣ｄａｔａ ｏｆ ｄｉｆｅｒｅｎｔ ｆｏｒｍｕｌａｔｉｏｎｓ ｏｆ ｄｒｙ ｂｌｅｎｄｓ
由图１和表１可知：２ 干混料比１ 干混料的塑 化时间缩短５ Ｓ，且熔融扭矩和平衡扭矩相差不大， 可见氯醋树脂的加入有利于提高干混料的塑化性 能。 从树脂的分子结构和塑化机制进行分析：氯醋
树脂是在ＰＶＣ树脂中引入了第二组分单体醋酸乙 烯酯共聚而成，醋酸乙烯酯具有内增塑作用，可促进 树脂塑化；氯醋树脂是氯乙烯的共聚物，根据相似相
容原则，其能很好地与ＰＶＣ相容。在成型过程中受 到热和混合的作用时，氯醋树脂先软化然后将周围
的树脂颗粒紧密地黏合在一起，通过摩擦和热传递， 促进树脂融化（凝胶化），从而使ＰＶＣ的塑化程度
增加，提高了ＰＶＣ树脂的塑化均匀度 。 ２．２氯醋树脂对ＰＶＣ材料热老化性能的影响 由于氯醋树脂中引入了酯基团，对ＰＶＣ材料的
老化性能会产生一定的影响，因此笔者对其进行了 热失重分析，检测结果见图２。
温￣．／Ｘ２ １一普通ＰＶＣ树脂；２一氯醋树脂和普通ＰＶＣ树脂掺混； ３一氯醋树脂。 图２不同材料的热失重曲线 Ｆｉｇ．２ Ｔｈｅｒｍｏ－ｇｒａｖｉｍｅｔｒｉｃ ｃｕｒｖｅｓ ｏｆ ｄｉｆｅｒｅｎｔ ｍａｔｅｒｉａｌｓ 热解过程的第一失重阶段可视为产生氯自由 基，进而生成ＨＣ１以及少量烷基苯和环烷烃的过
程。ＰＶＣ热解是快速脱除ＨＣ１的链式反应过程，达 到一定温度后，在ＰＶＣ分子链的某些活性点（即各
种结构缺陷，包括叔氯、仲氯、烯丙基氯等含氯结 构）上产生自由基，随温度的升高引发了脱ＨＣ１的 连锁反应。随着大量ＨＣ１的生成，在ＰＶＣ大分子
链上形成一些相邻的多烯烃链段，从而生成少量的 环烷烃和苯等芳香族化合物。第二失重阶段表现为
一些结构的重整，如少量ＨＣ１的生成、同分异构化、 交联和芳香化等。
从图２可以看出：３个样品第一阶段降解曲线 存在比较明显的差别（２００℃以上），氯醋树脂起始 热分解温度比普通ＰＶＣ树脂的起始热分解温度低；
氯醋树脂掺混ＰＶＣ后，起始热分解温度有下降的趋
２１
聚氯乙烯 ２０１５．缸
势，但是随着温度的升高，氯醋树脂的加人在ＰＶＣ
材料第一阶段降解后期反而起到延缓降解的作用。 ３个样品第二阶段降解曲线基本重合，相差不大。 醋酸乙烯酯的引入虽然会带入活性点，但是影
响不大，能满足ＰＶＣ材料的加工要求。加入氯醋树
脂可以提高材料的塑化性能，因此在加工过程中可 适当降低加工温度，从而减轻了ＰＶＣ材料的热降
解，能满足其加工要求。 ２．３氯醋树脂对ＰＶＣ硬制品力学性能的影响 通过调整氯醋树脂的用量（见表２）和加工工艺
条件，制备出符合要求的检测样品，并对其按照相关 标准进行测试，结果见表３。其中，３ 配方的试验温
度为１８５ ｏＣ，其他配方的试验温度为１８０ ｏＣ。 表２力学性能试验配方 Ｔａｂｌｅ ２ Ｆｏｒｍｕｌａ ｆｏｒ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ ｔｅｓｔ份 配方ＰＶＣ 氯醋树脂 ＡＣＲ ＣＰＥ 纳米碳酸钙 ３ １００ ０ １．５ ８ １５ ４ ９７ ３ ８ １５ ５ ９７ ３ ６ １５ ６ ９５ ５ ６ １８ 注：各配方还含有３份稳定剂、０ １份ＰＥ蜡、０．１５份硬脂酸。 表３力学性能测试结果 Ｔａｂｌｅ ３ Ｔｅｓｔ ｒｅｓｕｌｔｓ ｏｆ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ
配方拉 ／断裂 长率 零／
３ ４１ ９６ ４ ４２．４３ ５ ４２．０６ ６ ４１ ７２ 从表３可以看出：氯醋树脂的加入对ＰＶＣ硬制品 的冲击性能影响不大，对拉伸强度和断裂伸长率有一
定的影响；在优化加工工艺的条件下，氯醋树脂能够替 代ＡＣＲ和部分ＣＰＥ，还能够增加填料的加入量。
由于氯醋树脂中醋酸乙烯酯链段的柔软性，在 受到外力作用时，其可以作弹性变化而不会被拉断，
在分子链之间滑移，使分子链呈韧性，而不是刚性断 裂；当撤销外力作用时，醋酸乙烯酯链段又呈自由收
缩状态。因此，氯醋树脂的加入赋予了ＰＶＣ硬制品 优良的断裂伸长率。另外，氯醋树脂的加入促进了
ＰＶＣ物料的塑化，提高了凝胶化度，减少了由于塑 化不均匀造成的缺陷结构。氯醋树脂加入后，ＰＶＣ
硬制品的维卡软化温度有下降的趋势，这与醋酸乙 烯酯为柔性单体相符，但在加入量较少的情况下对
维卡软化温度的影响不大，能满足ＰＶＣ硬制品的使 用要求。 ２．４ ＰＶＣ硬制品工业化试验验证
根据以上试验结论，笔者在ＰＶＣ型材的配方中
加入氯醋树脂进行工业化验证试验，具体配方见表 ４，，检测数据见表５。其中，正常生产配方的加工温
度为１９０℃，试验配方的加工温度为１８８ ｏＣ。 表４ ＰＶＣ型材的加工配方 Ｔａｂｌｅ ４ Ｐｒｏｃｅｓｓｉｎｇ ｆｏｒｍｕｌａ ｏｆ ＰＶＣ ｐｒｏｆｉｌｅｓ 份 配方ＰＶＣ ＣＰＥ ＡＣＲ 氯醋树脂 ＣａＣＯ３ 正常生产配方 １００ ８ Ｉ．５ Ｉ５ 试验配方 ９５ ６ ５ Ｉ８ 注：各配方还含有３份稳定剂、０．Ｉ份ＰＥ蜡、０．１５份硬脂酸。
表５ ＰＶＣ型材的性能检测结果 Ｔａｂｌｅ ５ Ｐｅｒｆｏｒｍａｎｃｅ ｔｅｓｔ ｒｅｓｕｌｔｓ ｏｆ ＰＶＣ ｐｒｏｆｉｌｅｓ
氯醋树脂 共聚物组成 转化率计算
氯醋树脂 共聚物组成 转化率计算

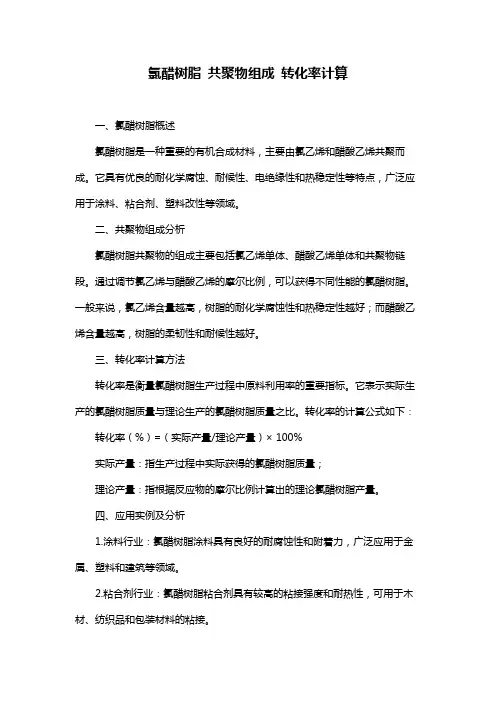

一、氯醋树脂概述
氯醋树脂是一种重要的有机合成材料，主要由氯乙烯和醋酸乙烯共聚而成。它具有优良的耐化学腐蚀、耐候性、电绝缘性和热稳定性等特点，广泛应用于涂料、粘合剂、塑料改性等领域。
二、共聚物组成分析
氯醋树脂共聚物的组成主要包括氯乙烯单体、醋酸乙烯单体和共聚物链段。通过调节氯乙烯与醋酸乙烯的摩尔比例，可以获得不同性能的氯醋树脂。一般来说，氯乙烯含量越高，树脂的耐化学腐蚀性和热稳定性越好；而醋酸乙烯含量越高，树脂的柔韧性和耐候性越好。
三、转化率计算方法
转化率是衡量氯醋树脂生产过程中原料利用率的重要指标。它表示实际生产的氯醋树脂质量与理论生产的氯醋树脂质量之比。转化率的计算公式如下：
转化率（%）=（实际产量/理论产量）× 100%
实际产量：指生产过程中实际获得的氯醋树脂质量；
理论产量：指根据反应物的摩尔比例计算出的理论氯醋树脂产量。
四、应用实例及分析
1.涂料行业：氯醋树脂涂料具有良好的耐腐蚀性和附着力，广泛应用于金属、塑料和建筑等领域。
2.粘合剂行业：氯醋树脂粘合剂具有较高的粘接强度和耐热性，可用于木材、纺织品和包装材料的粘接。 3.塑料改性：氯醋树脂可用于改性聚氯乙烯、聚丙烯等塑料，提高其性能。
五、总结与展望
氯醋树脂作为一种重要的有机合成材料，在多个领域展现出良好的应用前景。随着科学技术的不断发展，氯醋树脂的研究和应用将不断深入，有望为我国化工行业的发展提供有力支持。
二元氯醋树脂与三元氯醋树脂的区别
第 1 页 共 3 页 二元氯醋树脂与三元氯醋树脂的区别
【实用版】
目录
一、二元氯醋树脂与三元氯醋树脂的定义及特点
二、二元氯醋树脂与三元氯醋树脂的生产工艺
三、二元氯醋树脂与三元氯醋树脂的应用领域
四、二元氯醋树脂与三元氯醋树脂的性能差异
五、二元氯醋树脂与三元氯醋树脂的选择建议
正文
一、二元氯醋树脂与三元氯醋树脂的定义及特点
氯醋树脂，全称氯乙烯 - 醋酸乙烯共聚物，是由氯乙烯单体和醋酸乙烯单体在引发剂的作用下共聚而成的一种高分子聚合物。根据醋酸乙烯单体在共聚物中的含量，氯醋树脂可分为二元氯醋树脂和三元氯醋树脂。
二元氯醋树脂，即氯醋共聚物中只含有两个单体，分别是氯乙烯和醋酸乙烯。这种树脂具有较高的硬度、韧性和耐化学性，广泛应用于涂料、胶粘剂、印刷油墨等领域。
三元氯醋树脂，即氯醋共聚物中含有三个单体，分别是氯乙烯、醋酸乙烯和第三个单体（通常为丙烯酸酯等）。这种树脂具有较好的溶解性和展色性，主要用于涂料、油墨等行业。
二、二元氯醋树脂与三元氯醋树脂的生产工艺
二元氯醋树脂和三元氯醋树脂的生产工艺基本相同，主要是通过控制醋酸乙烯单体的加入量来调整共聚物中醋酸乙烯脂的百分含量，从而达到不同的性能要求。生产过程中，通常采用逐步加入醋酸乙烯单体的方法，以确保共聚物的均匀性。 第 2 页 共 3 页 三、二元氯醋树脂与三元氯醋树脂的应用领域
二元氯醋树脂和三元氯醋树脂广泛应用于以下几个领域：
1.涂料：用于制造各种涂料，如建筑涂料、汽车漆、家具漆等，提高涂料的附着力、耐磨性和耐候性。
2.胶粘剂：用于制作胶粘剂，如聚氯乙烯胶粘剂、氯醋树脂胶粘剂等，具有较高的粘接强度和耐久性。
3.油墨：用于制作印刷油墨，如聚氯乙烯油墨、氯醋树脂油墨等，具有良好的展色性和印刷性能。
4.其他领域：如塑料制品、复合材料等。
四、二元氯醋树脂与三元氯醋树脂的性能差异
二元氯醋树脂和三元氯醋树脂在性能上存在一定的差异，主要表现在以下几个方面：
氯醋树脂 增粘 热封
氯醋树脂 增粘 热封
氯醋树脂
氯醋树脂是一种由氯醋酸与植物树脂反应制得的树脂。它具有优良的物理性能和化学性能，可用于制备各种化学制品和涂料。
氯醋树脂的制备方法主要有两种：一种是将氯醋酸与植物树脂混合加热，反应产生氯醋树脂；另一种是将氯甲酸和植物树脂反应得到氯甲酸树脂，然后将氯甲酸树脂经脱甲酸反应制得氯醋树脂。氯醋树脂易溶于水、酒精、醚类等有机溶剂，可与乙醇、丙酮、苯等溶剂配制成各种涂料。
氯醋树脂具有相对较高的溶解度，耐酸、耐碱性强，抗氧化性好，热稳定性高，可加强树脂的附着力和耐磨性。此外，氯醋树脂还可通过改变它的条件或者与其它材料混合来调整其性能。
氯醋树脂被广泛应用于各种领域，如油墨、胶水、塑料、涂料、纺织、印刷、胶粘剂等。其中，应用最广泛的是涂料，氯醋树脂可用于制作各种涂料，如水性涂料、溶剂型涂料等。
增粘
增粘是指将流体中的粘度加大的过程，即使流体变得更加粘稠，也被称为黏稠化。增粘通常通过添加增稠剂实现。在各种工业过程中，增稠是一项十分重要的工艺，它能够改善某些流体的流动性能，使其更加稳定，也提高了生产效率。
常使用的增稠剂包括聚合物、胶体、纳米材料等，它们都能在流体中形成网络结构，从而增加流体的黏度。增稠剂的选择要根据具体的应用场景和要求进行选择。
热封
热封是指在封材料表面施加压力，并将其加热到一定温度下，使材料表面的热塑性物质熔化，并与另一材料黏合在一起，形成密封。
热封通常在包装工业中应用较多，如肉类、蔬菜、水果等食品包装中运用较广。在热封工艺中，控制温度、时间和压力是至关重要的。
总之，氯醋树脂、增粘和热封都是在各个领域中广泛使用的技术和材料。它们的应用为我们的生产和生活带来了很多便利和好处。
氯乙烯-醋酸乙烯酯共聚糊树脂
氯乙烯-醋酸乙烯酯共聚糊树脂
一、 产品性能
氯乙烯-醋酸乙烯酯共聚树脂采用先进的微悬浮共聚合工艺技术生产，由于在PVC分子刚性链中引入了醋酸乙烯酯，使PVC分子间的极性减弱，分子间的引力降低，因而它同均聚PVC糊树脂相比凝胶化温度与熔融温度有显著降低（30~40℃）。另外，由于酯基的引入，提高了树脂与增塑剂的溶解速度，增强了树脂与各种粘合基材料的粘合力。
二、规格参考
外观：白色微细粉末 （此指标为批次实测值）
项目 指标
平均聚合度 1270
布氏粘度 mPa·S≤ 3200
醋酸乙烯含量 % 5.25
挥发分 % ≤ 0.35
过筛率（0.049mm）≥ 99
三、用途：
作为降低加工温度、提高塑化强度、改善制品性能的重要材料而被广泛应用于PVC汽车塑溶胶（包括底盘防石击涂料、车身焊缝密封胶点焊胶、滤芯胶、缓冲胶等）、PVC方块地毯背衬粘接剂、印花油墨、热敏织物涂层、塘塑鞋跟、蓬布和化学发泡制品等行业，可比美德国WAKER公司E5/65C、法国ATO公司PA1384等国外同类产品。
本体法聚氯乙烯树脂在塑料加工中的使用特征
本体法聚氯乙烯树脂在塑料加工中的使用特征
摘要：文章简要描述了聚氯乙烯树脂的优良性能，可为加工业带来了可观的经济效益，有广大的应用前景。
关键词：流动性；吸收特性；透明性；低残留性；电绝缘性；
前言
聚氯乙烯本体法聚合不需要水或分散剂，以氯乙烯单体（VCM）既作为反应物又作为传热介质。最终产物是根据聚合反应条件（尤其是反应温度）来决定的。根据生产树脂的型号不同，反应温度一般控制在45℃至75℃之间。
一、工艺特点
本体法聚合过程分为两个阶段：第一阶段在预聚釜中形成“种子”；第二阶段在聚合釜中“种子”增长。聚合釜中的物料由液态逐渐变成稠状，再变成粉状。在介于液态和粘稠态时，可能会有新的粒子形成，并粘附在颗粒表面使颗粒增长。在粉状阶段，所有VCM被吸人微粒内，反应只在微粒内部发生，其后，颗粒增大，出现不规则颗粒，孔隙度减小。
要想实现本体法聚合的工业化生产，必须解决如下3个问题：通过在液体介质中进行湍流搅拌使初级粒子形成；在粉状介质中进行适当搅拌使粒子增长；移除聚合反应热。对于反应器来说，本装置采用立式预聚合釜和聚合釜。预聚合釜配有涡轮搅拌器，并有立式叶片和侧壁上的挡板，可以有效防止涡流的形成。聚合釜搅拌装置由两个搅拌系统组成，包括顶伸式的螺旋搅拌和底伸式的锚式搅拌系统。对于排除反应热来说，将反应置于回流状态下进行。如果颗粒局部过热，这些颗粒吸收的单体将会蒸发，该汽化潜热会使颗粒冷却并回到平衡温度，蒸发的单体会在附近的冷表面上冷凝。冷表面指聚合釜的夹套、搅拌器和回流冷凝器，它们中都有循环冷却水流动，可以控制反应介质维持规定的温度。本体法聚氯乙烯由预聚合、聚台、脱气、回收、分级、均化以及储存包装等工序组成。
二、聚合过程的DCS控制
1.进料控制
预聚合釜和聚合釜均安装在重力传感器上，VCM的加料量通过对整个预聚合釜、聚合釜称重来控制。由DCS根据生产配方和工艺控制要求，根据程序设定的步骤自动调用VCM、引发剂、添加剂等子程序实现自动准确加料的控制要求。
VYHD改性氯醋共聚树脂
VYHD改性氯醋共聚树脂
VYHD改性氯醋树脂是聚乙烯和醋酸乙烯等的共聚物，广泛用作涂料和油墨的粘结料。
典型特性：
聚合物组份，重量百分比（%） 氯乙烯 86
醋酸乙烯 14
其 它 ——
活
性
官
能
团 种 类 ——
重量百分比（%） ——
酸 值 ——
羟基值 ——
环氧基当量 ——
氯含量（重量比%） 48
K 值 40±1
玻璃转化温度（Tg）℃ 72
平均分子量，Mn 22000±3000
溶液典型
特性 固体，重量百分比（%） 30
甲乙酮/甲苯 50/50
粘度，25℃.厘泊 160-180
性 能：
VYHD氯醋树脂是一种物理性干燥即配方中所含溶剂蒸发后成膜的粘结料。同所有的氯乙烯共聚物材料性能一样，VYHD具有高稳定性、耐磨性、耐水性、耐化学性、阻燃性，良好的溶解性、工艺性、可调配性、生理安全性和永久柔韧性。其成膜无嗅无味，遇水较低的溶胀性和低的气体渗透性。
应 用：
◆无官能团的VYHD氯醋树脂对多孔性底材有良好的附着性，特别是PVC,在配制丝网印刷油墨、凹版印刷油墨及上光油墨时，VYHD是优选的粘接料，在上光油墨中，主要用来提高在吸附性基材上的印刷效果，如纸和纸板。也可改良其耐水性、耐油性，耐醇性和抗磨性。
◆VYHD氯醋树脂广泛应用于乙烯基涂料、丝网印刷油墨、塑料薄膜涂料、纸张印刷油墨、防腐涂料、PVC玩具装饰涂料、万能涂层抛光指甲涂料、胶粘剂、清漆、家电涂装的UV底漆和可剥离涂料。
耐化学品性：
由VYHD氯醋树脂形成的漆膜有极其优异的耐水性、耐盐水性、耐油性、耐油脂性、耐稀酸、耐热水性、耐乙醇性、耐碱以及耐盐性；在芳香烃类和氯化烃类溶剂中有不同程度的溶胀，VYHD氯醋树脂具有耐脂肪烃类溶剂（如白油）以及耐醇类溶剂的能力。
氯醋树脂和过氯乙烯树脂在胶水中的作用
氯醋树脂和过氯乙烯树脂在胶水中的作用
氯醋树脂和过氯乙烯树脂是两种常用的胶水成分。它们在胶水中起着不同的作用，共同发挥着粘合和固化的功能。
氯醋树脂是一种有机合成树脂，主要由氯乙酸和醋酸的共聚物组成。它具有很高的粘合力和耐候性，被广泛用于制备胶水和涂料。在胶水中，氯醋树脂可以增加黏度和粘合力，使胶水具有较好的粘合性能。它的粘合速度较快，能够在短时间内将被粘合的物体固定在一起。此外，氯醋树脂还能够提高胶水的耐水性和耐化学腐蚀性，使粘合的效果更加持久和稳固。
过氯乙烯树脂是一种聚合物树脂，是由氯乙烯单体通过聚合反应制得的。它具有很高的耐热性和耐化学性，被广泛应用于制备胶水、涂料和塑料等领域。在胶水中，过氯乙烯树脂主要起到固化的作用。它可以与其他成分中的交联剂发生化学反应，形成交联结构，使胶水能够在固化后保持较高的强度和硬度。同时，过氯乙烯树脂还能够提高胶水的耐高温性能，使粘合的物体在高温环境下不易脱落和变形。
氯醋树脂和过氯乙烯树脂在胶水中的作用相辅相成，共同发挥着粘合和固化的功能。氯醋树脂负责提供粘合力和黏度，使胶水能够快速粘合被粘合的物体。而过氯乙烯树脂则负责固化，使胶水在固化后能够保持较高的强度和硬度。两者的结合使得胶水具有了良好的粘合性能和耐久性，能够满足各种粘接需求。
需要注意的是，虽然氯醋树脂和过氯乙烯树脂在胶水中起着重要的作用，但它们并非唯一的成分。胶水中还包含其他辅助成分，如溶剂、填料和稳定剂等，它们的选择和配比也会影响到胶水的性能。因此，在使用胶水时，需要根据具体的应用要求选择合适的胶水类型，以确保粘接效果和使用寿命。
氯醋树脂和过氯乙烯树脂是常用的胶水成分，它们在胶水中分别起着粘合和固化的作用。它们的结合使得胶水具有了良好的粘合性能和耐久性，能够满足各种粘接需求。在使用胶水时，需要根据具体的应用要求选择合适的胶水类型，以确保粘接效果和使用寿命。
氯醋树脂 胶膜
第 1 页 共 2 页 氯醋树脂 胶膜
【原创实用版】
目录
1.氯醋树脂胶膜的概述
2.氯醋树脂胶膜的特点与优势
3.氯醋树脂胶膜的应用领域
4.氯醋树脂胶膜的发展前景
正文
氯醋树脂胶膜是一种常见的工业用胶膜，其主要成分是氯醋树脂。氯醋树脂是一种具有良好附着力和耐候性的聚合物，广泛应用于各种涂装、粘接、密封等领域。下面我们来详细了解一下氯醋树脂胶膜的相关知识。
一、氯醋树脂胶膜的概述
氯醋树脂胶膜是以氯醋树脂为基本原料，通过溶剂稀释或其他方法制成的一种具有一定厚度和韧性的膜状物质。它可以通过涂布、滚涂、喷涂等方式应用于各种材料表面，形成一层保护膜或功能膜。
二、氯醋树脂胶膜的特点与优势
1.良好的附着力：氯醋树脂胶膜具有较强的附着力，能够牢固地粘附在各种材料表面，不易剥离。
2.耐候性能优越：氯醋树脂胶膜具有较好的耐候性，能够在恶劣的环境中保持较长时间的稳定性。
3.耐磨损：氯醋树脂胶膜具有一定的耐磨性，可以有效保护材料表面免受磨损。
4.耐化学腐蚀：氯醋树脂胶膜具有较好的耐化学腐蚀性能，能够抵御多种化学物质的侵蚀。 第 2 页 共 2 页 三、氯醋树脂胶膜的应用领域
1.建筑行业：氯醋树脂胶膜可用于外墙保温、防水、装饰等领域，提高建筑物的整体性能。
2.交通运输：氯醋树脂胶膜广泛应用于汽车、火车、船舶等交通工具的涂装和密封领域，提高交通工具的耐用性和安全性。
3.电子电器：氯醋树脂胶膜可用于电子产品的绝缘、防潮、防腐等领域，提高电子产品的可靠性和稳定性。
4.包装行业：氯醋树脂胶膜可用于各种包装材料的涂层，提高包装材料的防护性能。
高分子量氯醋树脂
高分子量氯醋树脂
高分子量氯醋树脂是一种高分子化合物，属于合成树脂的一种。它通常是由氯乙烯和醋酸乙烯在引发剂的作用下共聚而成，具有优良的耐候性、耐化学腐蚀性和耐水性等特点。高分子量氯醋树脂还具有良好的加工性能和可塑性，可以加工成各种形状和用途的产品。
由于高分子量氯醋树脂具有这些独特的性能，因此它在许多领域都有广泛的应用。例如，在建筑领域，它可以作为外墙涂料、防水材料、粘合剂等；在汽车领域，它可以作为汽车涂料、密封材料等；在电子领域，它可以作为电子元件的绝缘材料、封装材料等。
需要注意的是，高分子量氯醋树脂虽然具有许多优点，但在使用过程中也需要注意一些问题。例如，在加工过程中需要控制温度和时间，以避免树脂的分解和变色；在使用过程中也需要注意其与其他材料的相容性和粘接力等问题。
总之，高分子量氯醋树脂是一种重要的合成树脂，具有广泛的应用前景和市场需求。在使用过程中，需要注意其加工和使用条件，以确保产品的质量和性能。
三元氯醋树脂（巴西）
三元氯醋树脂（巴西）
Vinisol OH 是一种氯乙烯、醋酸乙烯和羟烷基丙烯酸脂共聚的树脂。Vinisol OH 用于需极佳溶解性及带羟基官能团的体系。羟基官能团的存在使聚合物与其他类型树脂的兼容性更好，包括一些醇酸树脂和聚氨酯树脂。分子中的羟基官能团在需要卓越的粘性、弹性、硬度和耐化性的体系（双组分）中可以发生交联。涂料中加入该树脂对木材、纸张和塑料有极佳的粘附力。
应用
聚氨酯鞋材的涂料
包装印刷油墨
防腐涂料
高耐化性涂料
皮革、纸张、塑料印刷油墨
木器家具的底漆、面漆
汽车塑料零件的涂料
相当于陶氏的VAGH，质量和VAGH差不多，是目前替代VAGH的最佳选择。
Vinisol COOH是氯乙烯，醋酸乙烯和马来酸丁酯三元共聚物树脂。应用于要求良好的溶解性及功能羧基的工艺中。聚合物中的羧基为酸性，与一些金属基板反应形式强离子键。Vinisol COOH膜对金属部分，如铝，钢和镀锌有优异的粘合力。
应用领域：
药品和食品发泡包装用胶粘剂
包装用油墨
金属零件用印刷油墨
金属底漆
胶粘剂主要原料
饮料瓶盖及食品包装用的胶粘剂
线缆用胶粘剂
防腐涂料
金属部件引物
相当于陶氏的VMCH。
