手工焊接操作规范
手工焊接工艺操作规范
制定日期
审核日期
批准日期
批准：生效日期：
五、电烙铁的保养
(1) 烙铁应放在烙铁架上，应轻拿轻放，决不要将烙铁上的锡乱甩。
(2 )上班第一次使用时，必须让烙铁嘴“吃锡”，平时不用烙铁的时候，要让烙铁嘴上保持有一定量的锡，不可把烙铁嘴在海棉上清洁后存放于烙铁架上。
(3 ) 电烙铁通电后温度高达250℃以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
(4) 拿起烙铁开始使用时，需清洁烙铁嘴，但在使用过程中无需将烙铁嘴拿到海棉上清洁，只需将烙铁嘴上的锡搁入集锡硬纸盒内，这样保持烙铁嘴之温度不会急速下降。
(5) 烙铁嘴发赫，不可用刀片之类的金属器件处理，而是要用松香或锡丝来解决。
(6) 每天用完后，先清洁，再加足锡，然后马上切断电源。
(7) 切记不能将电烙铁进行猛力敲打。
二、手工焊接操作的具体手法：
手工锡焊接技术是一项基本功，就是在大规模生产的情况下，维护和维修也必须使用手工焊接。
因此，必须通过学习和实践操作练习才能熟练掌握。
下面将焊接技术具体分为以下几个步骤。
1、手握铬铁的姿势
焊接时，一手拿烙铁，一手拿焊锡丝；焊锡丝的拿法如下图所示，手握铬铁的手柄，绝不能握在金属部分。
电铬铁的握法一般有两种，对于小功率铬铁的握法是“握笔式”，就像用手握笔一样。
这种握法对于电子线路的焊接，使用功率比较小的铬铁，并且铬铁头都是直型，常用这种握法。
对于大功率的铬铁，比较大，也较重，所以采用“拳握法”，就像握拳头一样，握住铬铁柄；电烙铁的握法如下图所示
焊锡丝拿法电烙铁的握法
对于初学焊接者，要特别指出的是：锡焊接是用烙铁加热被焊元件和焊锡，使焊锡熔化将被焊元件和电路焊接在一起，不是用烙铁将熔化的焊锡像泥工弄水泥一样将元件粘在电路板上。
三、手工焊接的要点
⑴ 注意烙铁头与焊件和焊盘两者间的接触。
不要只将烙铁与元件脚接触而远离焊盘，或只与焊盘接触而远离被焊元件。
⑵要掌握好焊接时间，加热时间太短，加温不够，会造成焊接质量差，而加热时间过长会使被焊元件损坏、印刷电路板变形、敷铜皮脱落、塑料材料损坏等。
贴片器件单点焊接时间不能超过3秒，插座器件单点焊接时间不能超过5秒，线材焊接以不烫伤绝缘层为宜。
⑶ 控制好焊锡量，在焊接时应注意观察焊锡丝熔化量和控制焊锡丝的给进速度。
四、元器件插装、手工焊接要求
1、焊前准备
（1）熟悉所焊印制板的装配图，并按PCB板图检查元器件型号、规格及数量是否符合图纸上的要求，发现问题应做好记录并及时向有关人员反映。
（2）材料代用一律以研发下发的“物料变更通知单”为准，其它人员无权作更改代用决定。
（3）检查各种元件的引线是否氧化过重、元件标识是否不清，如有以上情况，必须将其挑选出来以作其它处理。
（4）检查印制板是否有变形挠曲，是否氧化过重。
（5）作业前必须确认烙铁温度且要定时进行点检，电烙铁焊接温度应控制在360±15℃，部分敏感元件只可接受200～260度的焊接温度，如晶振、发光二极管、液晶屏等。
（6）元器件焊接必须使用防静电恒温烙铁，烙铁头的接地端必须可靠连接交流电源保护地，接地电阻应小于3Ω，烙铁头对地电源要小于5V，否则不
能使用。
（7）在进行焊接时，员工必须佩戴有绳防静电手环作业，并保证静电手环接地线连接可靠。
2、装焊顺序
一般情况下，应先安装贴片器件、二极管、集成管座、独石电容器、钽电容器、三极管、大功率管顺序插焊。
元器件装焊顺序依据的原则是：先低后高，先小后大。
3、插装方法
（1）对于卧式\立式安装的大功率二极管、电阻距离PCB表面高度距离应为2～5mm，以便散热。
（2）插装时，应将元件的标识置于便于辨认的方向（除特殊要求外），对于卧焊的元件，元件标志位于元件
的上方。
（3）特殊原因需要立焊时，元件标志的起始端应剪为短腿，元件标志位于元件的外侧。
（4）一般情况，两端元件的引线应弯成“”形状，特殊情况可弯成“”形状。
在折弯引脚的过程中，禁止从元件引脚的根部进行折弯。
4、对元器件焊接的要求
(1) 插件电阻的焊接：按图将电阻准确装入规定位置。
注意插装应按色环顺序起始端从左到右，从上到下的原则。
要求装完一种规格再装另一种规格，尽量使电阻的高低一致。
(2) 贴片电阻的焊接：按图将贴片电阻准确装入规定位置，需注意贴片电阻的丝印面必须朝上。
(3) 插件电容的焊接：按图将电容准确装入规定位置，并注意有极性电容器的“+”与“-”极不能插错。
手工焊接中的七大坏习惯
在电路板装配的焊锡过程中，经常要使用电烙铁来焊接电子元器件，尤其是电路板返工或维修。
焊接方法使用不当会导致严重的外观不合格甚至报废。
为了防止焊锡过程中不合格的发生，将手工焊接中的七大坏习惯总结如下:
错误
一.用力过大
⏹现象：手拿烙铁焊接时用力往下压。
⏹后果：
导致焊盘翘起、分层、凹陷，
PCB白斑、分层。
⏹
正确
正确方法：（如图一）
烙铁头应轻轻地接触焊盘，用不用力
与热传导、焊锡效果无关。
图一
二、焊桥不合适
⏹
现象：没有正确的传热锡桥。
⏹后果：导致冷焊点或焊料流动不充分。
⏹正确方法：
1. 将烙铁头放置于焊盘与引脚
之间，锡线靠近烙铁头，
待锡熔时将锡线移至对面。
２.将锡线放置于焊盘与引脚之
间，烙铁放置于锡线之上，图二
待锡熔时将锡线移至对面。
三、烙铁头尺寸不合适
⏹现象：烙铁头尺寸与焊盘和无器件的大小不匹配
⏹后果：过小导致冷焊点或焊料流动不充分，损伤PCB、元器件、导件。
过大也损伤PCB、元器件、导件。
⏹正确方法：
1. 接触面最大化，略小于焊盘。
2. 正确的长度与形状。
3. 正确的热容量。
四、温度过高
⏹现象：温度设定太高。
⏹后果：局部过热，损伤PCB、焊盘起翘、凹陷。
⏹正确方法：
1. 有铅焊接温度设置为310±15ºC,无铅焊接温度设置为360±15ºC 。
2. 增大接触面，散热快的可增加烙铁。
五、助焊剂使用不当
⏹现象：助焊剂过多
⏹后果：助焊剂多不一定有好的焊点，引发可靠性问题，如腐蚀、电子迁
移等，加重焊后清洗负担，没有加热发生化学反应的助焊剂腐性大。
⏹正确方法：
只用锡线中的助焊剂，或用针筒点。
六、转移焊接
⏹现象：把锡熔到烙铁头上，再上到焊盘处。
⏹后果：润湿不良。
⏹正确方法：
１. 将烙铁头放置于焊盘与引脚之间，锡线靠近烙铁头，待锡熔时将锡线移至对面。
２. 将锡线放置于焊盘与引脚之间，烙铁放置于锡线之上，待锡熔时将锡线移至对面。
七、不必要的修饰或返工
⏹现象：想做到十全十美，不满意的地方就补焊。
（最常见）
⏹后果：金属层断裂，PCB分层，浪费掉不必要的工时，造成不必要的报
废。
⏹正确方法：把握标准，焊点应光洁、饱满，不得有假焊、漏焊、连锡、
堆焊、气泡、气孔、拉尖等现象，
即为可接受焊点。
焊点不良现象图例及原因分析
一、空焊
元器件脚或引线与锡垫间没有锡或其它因素造成没有结合。
二、假焊\虚焊假焊现象与空焊类似，但其锡垫之
锡量太少，低于接合面标准；如图a
图 a
三、极性反
向
极性方位正确与图纸\丝印装配
不一致，即为极性错误；如图b
四、零件偏位
贴片元器件所有零件表面焊接点与PCB表面
丝图 b
印偏移不可超过丝印位置的1/2面积；如图c
图c
五、包
焊
焊点焊锡过多，看不到元器件脚或轮廓者；
如图d
图d
六、锡球、锡渣
PCB板表面附着多余的焊锡球、锡渣；
如图e
图 e
七、焊点拉尖
焊接烙铁温度过低、时间过长、焊接后烙铁
移动角度过小导致；如图f
图 f
八、桥
接
有元器件在脚与脚之间被多余之焊锡所联接短路；如图g
图 g
九、合格的焊点应该是：焊点应光洁、饱满，不得有假焊、漏焊、连锡、堆焊、气泡、气孔、拉尖等现象。
手工焊接通用工艺规程
1目旳1.1.1.1本工艺规程规定了手工焊接工艺有关旳焊接工具与材料、操作措施和检查措施。
2合用范畴2.1.1.1本工艺规程合用于产品旳手工焊接工艺旳指引。
3合用人员3.1.1.1本工艺规程合用于手工焊接专职工艺人员、手工焊接操作人员、手工焊接检查人员。
4名词/术语4.1.1.1手工焊接系统: 指手工焊接操作所使用旳焊接电烙铁或其他焊接设备。
4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料旳时间, 即焊料处在加热过程中时间。
4.1.1.3拆焊：返工、返修或调试状况下, 使用专用工具将两被焊件分离旳手工焊接工艺操作措施。
4.1.1.4主面: 总设计图上定义旳一种封装与互连构造（PCB）面（一般为涉及元器件功能最复杂或数量最多旳那一面）。
4.1.1.5辅面: 与主面相对旳封装与互连构造（PCB）面。
4.1.1.6 冷焊点: 是指呈现很差旳润湿性、外表灰暗、疏松旳焊点。
5焊料受拢: 焊料在焊接过程中发生移动而形成旳应力纹。
6 反润湿：熔化旳焊料先覆盖表面然后退缩成某些形状不规则旳焊料堆, 其间旳空档处有薄薄旳焊料膜覆盖, 未暴露基底金属或表面涂敷层。
7 焊接工艺规范7.1 焊接流程 检验焊前准备焊接设备参数确认施焊清洗转下道 工序手工清洗/设备清洗返工/返修/报废Y N7.2 焊接原理手工焊接中旳锡焊旳原理是通过加热旳烙铁将固态焊锡丝加热熔化, 再借助于助焊剂旳作用, 使其流入被焊金属之间, 待冷却后形成牢固可靠旳焊接点；锡焊是通过润湿、扩散和冶金结合这三个物理、化学过程来完毕旳, 被焊件未受任何损伤；图6-1是放大1000倍旳焊点剖面。
图6-1 焊点剖面7.3手工焊接操作措施7.3.1电烙铁旳握法电烙铁旳基本握法分为三种(图6-2):图6-2 电烙铁旳握法1)反握法, 用五指把电烙铁旳柄握在掌内；此法合用于大功率电烙铁, 焊接散热量大旳被焊件；7.3.2正握法, 合用于较大旳电烙铁, 弯形烙铁头一般也用此法；7.3.3握笔法, 用握笔旳措施握电烙铁, 此法合用于小功率电烙铁, 焊接散热量小旳被焊件。
手工焊接工艺操作规范
手工焊接工艺操作规范一、目的规范手工焊接的工艺流程,保证产品焊接品质，降低不良品的产生，延长电烙铁的使用寿命.二、所用工具电烙铁（高温海绵）、焊台、焊锡丝、助焊剂,镊子、斜口钳、吸锡线、毛刷（或棉签)、酒精、检测设备三、电烙铁使用规范1.电烙铁握持方法焊接时一手拿烙铁,一手拿焊锡丝:焊锡丝握法如下图一所示，电烙铁握法如下图二所示。
对于小功率烙铁建议使用“握笔法”,对于比较重的大功率电烙铁可以使用“正握法"或“反握法”。
图一焊锡丝握法图二电烙铁握法2.电烙铁使用温度焊锡熔点为230℃左右，焊接温度由实际使用情况决定,每个焊点最长不要超过五秒。
一般物料电烙铁头实际温度为350℃±20℃，表面贴装物料烙铁温度为310℃±10℃。
特殊物料特别设置温度：3.电烙铁使用基本步骤手工焊接时，一半按照图三中五个步骤进行（即五步操作法），完成焊接各步骤一般在3～5秒内，对于小元件或特殊敏感元器件时间甚至更短。
（1）准备如图(a）所示，将所需要使用到的工具准备好，放置在便于操作的地方。
焊接前先将预热好的烙铁头在湿润的海绵上擦洗干净，去除氧化物与残渣。
然后把少量的焊锡丝加到清洁的烙铁头上,也就是常说的让烙铁头吃锡,使烙铁头处于可焊接状态;（2）加热如图（b）所示，将烙铁头放置在被焊接的焊接点上，是焊接点升温，烙铁头上可视情况带有少量的焊料,可是热量较快传到焊点上。
（3）加焊锡如图(c）所示,将焊接带你加热到一定温度后,用焊锡丝接触到焊接件处，融化适量焊料。
（4）去焊锡如图(d）所示,当焊锡丝适当融化后,迅速移开焊锡丝.焊锡丝的多少控制是非常重要的，在融化焊料时应注意观察和控制。
（5）去烙铁如图(d）所示，当焊接点上的流散接近饱满，助焊剂还未挥发完,迅速拿开烙铁头。
注意移开烙铁头的时机、方向和速度，都决定这焊点的质量。
4.电烙铁养护（1）在使用电烙铁时候首先把温度设置号,一般使用0.8mm和1.0mm焊锡丝的情况下，应设置在360度左右。
手工电弧焊工安全操作规程(5篇范文)
手工电弧焊工安全操作规程（5篇范文）第1篇手工电弧焊工安全操作规程1．应掌握一般电气知识，遵守焊工一般安全规程；还应熟悉灭火技术、触电急救及人工呼吸方法。
2．工作前应检查焊机电源线、引出线及各接线点是否良好，若线路横越车行道时应架空或加保护盖；焊机二次线路及外壳必须有良好接地；电焊钳把绝缘必须良好。
焊接回路线接头不宜超过三个。
3．下雨天不准露天下电焊，在潮湿地带工作时，应站在铺有绝缘物品的地方并穿好绝缘鞋。
4．移动式电焊机从电力网上接线或拆线，以及接地、更换熔丝等工作，均应由电工进行。
5．推闸刀开关时身体要偏斜些，要一次推足，然后开启电焊机；停机时，要先关电焊机，才能拉断电源闸刀开关。
6．移动电焊机位置，须先停机断电，焊接中突然停电，应立即关好电焊机。
注意焊机电缆接头移动后应进行检查，保证牢固可靠。
7．在人多的地方焊接时，应安设遮栏挡住弧光。
无遮栏时应提醒周围人员不要直视弧光。
8．换焊条时应戴好手套，身体不要靠在铁板或其它导电物件上。
敲渣子时应戴上防护眼镜。
9．焊接有色金属器件时，应加强通风排毒，必要时使用过滤式防毒面具。
10．修理煤气管或在泄漏煤气的地方进行焊接时，要事先通知煤气站及消防、安技部门，得到允许后方可工作。
工作前必须关闭气源，加强通风，把积余煤气排除干净。
修理机械设备，应将其保护零(地)线暂时拆开，焊完后再行连结。
11．焊机启动后，焊工的手和身体不应随便接触二次回路导体，如焊钳或焊枪的带电部位、工作台、所焊工件等。
在容器内作业，潮湿、狭窄部位作业，夏天身上出汗或阴雨天等情况下，应穿干燥衣物，必要时要铺设橡胶绝缘垫。
在任何情况下，都不得使操作者自身成为焊接回路的一部分。
12．工作完毕应关闭电焊机，再断开电源。
第2篇手工电弧焊工安全技术操作规程（一）适用范围与要求本规程适用于手工电弧焊工的安全操作。
手工电弧焊工应遵守本安全技术操作规程。
（二）本岗位的危险及有害因素（1）物的不安全状态：工具、吊具、设施故障，高处或孔井无防护，一次线接头裸露、破皮、超长，二次线接头多、搭到设施上，焊烟尘毒，焊渣飞溅，拉接临时线，空间受限，梯子不稳，焊接件带棱角、摆放不稳、超高；（2）人的不安全行为：未正确着装和做好个人防护；不按规则吊运工件，组合件点焊不牢起吊；危险作业如无防护登高、使用临时线或非安全电压灯、无防护进入受限空间焊接等，未办理“危险作业许可证”，也无专职安全员监护；工作麻痹以致操作失误；（3）环境的不安全因素：通风、照明不良，零部件摆放不整齐、通道堵塞，非电离辐射（可见光、红外线、紫外线等），高温、噪音、焊接烟尘，密闭空间施焊时通风不良致缺氧，空间温度过高，地面潮湿。
手工电弧焊工操作规程
手工电弧焊工操作规程手工电弧焊工操作规程一、前言手工电弧焊是一种重要的焊接工艺，广泛应用于各个行业和领域。
正确操作手工电弧焊不仅能够保证焊接质量，还能保证工作安全。
本规程旨在明确手工电弧焊工的操作规范和安全注意事项，提高操作技能和安全意识，确保焊接质量和人身安全。
二、操作规范（一）准备工作1.确认安全：操作前要检查周围环境，排除可能的危险因素；检查设备的使用状况和接地线，确保安全；佩戴防护用品，如安全帽、手套、防火服等。
2.清洁表面：清洁待焊接的金属表面，去除污渍、油脂等，防止对焊缝质量造成影响。
3.调整电流：根据所需焊接材料、材料厚度等情况，选择适当的电流和焊接焊材。
（二）操作步骤1.握持电焊钳：握持端面充满电极的电焊钳，打开供电开关，同时打开面具准备操作。
2.开始焊接：使用电焊钳焊接，先从一侧开始，均匀地移动电焊钳，保持恒定的弧长、焊接速度和角度，使焊渣正常排出，同时防止气孔的出现。
3.适当控制电流：在焊接过程中适当调节电流大小，及时发现操作中的问题，并及时调整。
（三）安全注意事项1.操作时要保持清醒、注意力集中，防止发生误操作。
2.当设备出现异常时要及时停止操作，检查问题原因，排除隐患后方可继续操作。
3.操作时要注意周围环境和人员，防止操作时误伤他人。
4.佩戴防护用品，如安全帽、手套、防护镜等，保障个人身体安全。
5.注意电焊钳的使用寿命，及时更换损坏的设备。
三、结语手工电弧焊是一项技能含量较高的工艺，要求操作人员严格按照规章制度操作。
本规程旨在提高操作人员对手工电弧焊的认识和理解，加强对安全问题的认识，确保焊接质量和人身安全。
操作人员要做好相关安全防护工作，切实保障自身安全，保障生产过程的安全和稳定。
手工电弧焊安全技术操作规程有哪些(16篇)
手工电弧焊安全技术操作规程有哪些（16篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!手工电弧焊安全技术操作规程有哪些（16篇）手工电弧焊安全技术操作规程有哪些篇1手工电弧焊接是一种广泛应用的金属连接工艺，涉及多个步骤和安全措施。
2024年手工电弧焊操作规程

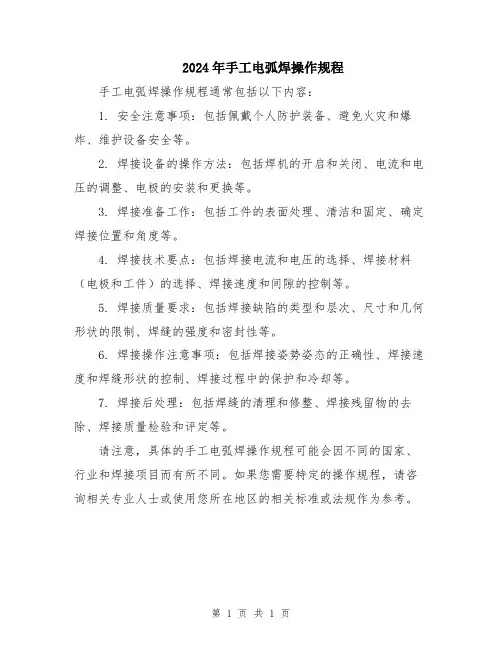

2024年手工电弧焊操作规程
手工电弧焊操作规程通常包括以下内容：
1. 安全注意事项：包括佩戴个人防护装备、避免火灾和爆炸、维护设备安全等。
2. 焊接设备的操作方法：包括焊机的开启和关闭、电流和电压的调整、电极的安装和更换等。
3. 焊接准备工作：包括工件的表面处理、清洁和固定、确定焊接位置和角度等。
4. 焊接技术要点：包括焊接电流和电压的选择、焊接材料（电极和工件）的选择、焊接速度和间隙的控制等。
5. 焊接质量要求：包括焊接缺陷的类型和层次、尺寸和几何形状的限制、焊缝的强度和密封性等。
6. 焊接操作注意事项：包括焊接姿势姿态的正确性、焊接速度和焊缝形状的控制、焊接过程中的保护和冷却等。
7. 焊接后处理：包括焊缝的清理和修整、焊接残留物的去除、焊接质量检验和评定等。
请注意，具体的手工电弧焊操作规程可能会因不同的国家、行业和焊接项目而有所不同。
如果您需要特定的操作规程，请咨询相关专业人士或使用您所在地区的相关标准或法规作为参考。
第 1 页共 1 页。
手工焊接（补焊）作业规范
3.2.焊锡丝的选用
3.2.1贴片元件及细脚元件这类小焊点用Φ1.0以下的焊锡丝。
3.2.2大锡点及加锡多的焊点选用Φ1.2以上的焊锡丝。
4.焊接5步骤
1、准备焊接加热焊件送入锡丝移开锡丝移开烙铁
1 2 3 4 5
5.手工焊接（补焊）工艺要求
5.1选择可温控恒温焊台进行焊接。
5.2合适的烙铁及烙铁嘴，保证烙铁接地良好防止静电击伤(坏)元器件。
5.3确认合适的烙铁温度，避免烙铁过热，防止损坏对温度冲击能力弱或较敏感的电子
元器件。
同时也要避免烙铁温度过低，导致假焊。
5.4选用恰当直径的焊锡丝。
5.5严格按照焊接步骤进行焊接。
5.6左手拿锡丝，眼睛(视线)平视焊点前、后各180度，让视线扫描每一个焊点，眼睛
(视线)跟着锡丝逐行(逐个)扫描每一个焊点，保证检查过每一个焊点的质量。
5.7保持烙铁嘴的清洁，每补焊三个大焊点或6个小焊点后应擦拭一次烙铁嘴。
5.8被焊接处须先加热再加锡丝融化，严禁把锡丝加到铬铁头上使它从烙铁头上流下作
焊接用。
5.9避免焊接时间过长，一般单个焊点的焊接要在3-5秒内完成，以防止焊接时间过长
引起线路板起铜皮。
5.10焊点完全凝固后才可以移动被焊接元件。
5.11压元件时需先将焊点加热(锡)让锡完全熔化后才可以按压元件，使其到位。
手工焊接技术要求规范
手工焊接技术要求规范手工焊接技术是一种常见的金属连接工艺，广泛应用于制造业的各个领域。
如何提高手工焊接技术的质量和效率，减少焊接缺陷和故障，对于保证产品质量和生产效益具有重要意义。
以下是手工焊接技术要求规范的一些主要内容：1.操作规范：焊工必须按照相关的操作规范进行焊接作业，包括焊接工艺规程、工艺文件和作业指导书等。
焊工要熟悉操作规范的要求，并按照规范进行操作，确保焊接质量。
2.材料选择：焊接材料的选择要符合设计和规范要求，包括焊材的种类、牌号、规格和质量等。
焊工要认真检查焊材的标识和质量证书，确保焊材符合要求。
同时，还要保证焊接件的材料与焊材的匹配性，避免出现焊接接头强度不足的问题。
3.设备维护：焊接设备的维护对于保证焊接质量和操作安全非常重要。
焊工要定期对焊接设备进行检查和维护，确保设备的正常运行和安全性。
同时，焊工还要掌握焊接设备的使用方法和注意事项，防止设备故障和事故发生。
4.焊接环境控制：焊接作业必须在适宜的环境条件下进行，包括室温、湿度、通风等。
焊工要选择合适的焊接地点并进行必要的环境准备，确保焊接区域的干净、整洁和通风良好。
同时，还要注意火灾和爆炸的防范，避免发生意外事故。
5.焊接技术要求：焊工必须掌握正确的焊接技术和方法，如电弧焊接、气焊、电阻焊等。
焊工要掌握适当的焊接电流、电压、时间和速度等工艺参数，调整合理的焊接参数，使焊接质量得到保证。
同时，还要注意焊接过程中的操作技巧和安全要求，避免产生焊接缺陷和故障。
6.质量控制：焊接作业过程中要进行质量控制，包括焊缝外观、尺寸、形状、坡口准备和焊接质量等方面。
焊工要进行焊缝的观察和检查，发现问题及时解决。
同时，还要进行必要的焊后热处理和焊接质量评定，确保产品的可靠性和性能。
7.安全防护：焊工在进行焊接作业时要重视安全防护，包括个人防护和环境安全。
焊工要正确佩戴防护用品，如头盔、手套、焊接服、防射击眼镜等。
同时，还要防止电击、火灾和爆炸等危险，确保工作安全和人身安全。
手工电弧焊焊接施工及验收技术规范
手工电弧焊焊接施工及验收技术规范一、引言手工电弧焊是常见的焊接方法之一，广泛应用于各个领域。
为确保焊接质量和工作安全，施工人员应遵循一定的技术规范进行焊接施工和验收。
本文将介绍手工电弧焊焊接施工及验收的技术规范。
二、设备要求1. 焊机：选用符合国家标准的焊机，确保其性能稳定，操作简便。
2. 电源：焊接现场应保证电源供应稳定，并符合相关规范。
3. 电缆和焊枪：选用合适的电缆和焊枪，保证其正常工作，防止漏电和损坏。
三、焊接材料1. 焊条：选择合适的焊条，包括焊材的种类和规格，根据焊接材料和工艺要求进行选择。
2. 辅助材料：使用合适的辅助材料，如焊剂、气体保护剂等，确保焊接质量和焊缝的密封性。
四、施工准备1. 焊接环境：确保焊接环境干燥、通风良好，并清理焊接区域的杂物。
2. 工作服和防护用品：施工人员应着戴焊接工作服和必要的防护用品，如焊帽、焊手套、防火眼镜等，确保工作安全。
3. 焊接位置和支撑：将待焊接的工件放置在稳固的位置，并用适当的支撑固定，以确保焊接过程中的稳定性和精度。
五、焊接工艺1. 准备焊条：切断合适长度的焊条，并在焊条两端进行打磨，确保焊条表面干净。
2. 开始焊接：按照预定的焊接顺序和方法，将焊条与工件接触处放置在合适的位置，同时控制焊接电流和电弧长度，使焊条与工件有效结合。
3. 控制焊接参数：根据工件材料和厚度的要求，合理调整焊接电流、电压和速度，确保焊缝质量和焊接强度。
4. 焊接重叠部分：在焊接重叠部分，确保焊条与前一焊条的交接处均匀，并采取适当的焊接技术，如重叠焊接、点焊等。
5. 焊接顺序：根据具体情况，确定焊接的顺序和方向，以确保整个焊接过程的规范性和效率。
六、焊接缺陷及验收1. 焊缝质量评定：根据焊接缺陷的类型和程度，采用目视检查、超声波或射线检测等方法进行质量评定。
2. 焊缝缺陷类型：常见的焊缝缺陷有气孔、夹杂物、裂纹等，根据不同的缺陷类型，采取相应的修复措施或补焊操作。
3. 焊缝验收标准：根据相关标准和技术规范，对焊接缺陷进行验收，确保焊接质量符合要求。
手工焊接规章制度内容怎么写
手工焊接规章制度内容怎么写一、操作规程1.1 手工焊接前的准备工作1、确定焊接条件，包括焊接材料、焊接方法、焊接位置等；2、检查焊接设备是否完好；3、清洁焊接件，确保焊接表面无油污和杂质；4、准备好焊接材料和焊接辅助工具。
1.2 手工焊接操作步骤1、使用正确的焊接电流、电压和焊接材料进行焊接；2、保持焊枪和焊缝的角度适当，控制焊接速度；3、焊接中注意保持焊缝的整洁，避免冷焊、气孔等缺陷；4、焊接完毕后及时清理焊渣和焊瘤。
1.3 手工焊接质量检验1、焊接后进行外观检查，查看焊缝是否均匀、焊瘤是否存在等；2、进行焊接连接部位的力学性能测试，确保焊接质量符合要求；3、记录焊接质量检验结果，建立档案。
二、安全措施2.1 焊接操作场所的安全防护1、保持焊接作业区域通风良好，确保防止有毒气体的积聚；2、在焊接作业区域周围设置明显的警示标识，防止非工作人员靠近；3、焊接操作人员应佩戴防护眼镜、防护面罩、防护手套等个人防护用品。
2.2 焊接设备的安全使用1、焊接设备应定期进行检查和维护，确保设备完好；2、使用焊接设备时，要注意接地保护，确保操作人员的安全；3、严禁在未经许可的情况下擅自更改焊接设备的电气参数。
2.3 焊接作业中的安全措施1、焊接操作人员应按照操作规程进行焊接操作，严禁随意操作；2、禁止在易燃易爆材料附近进行焊接作业；3、严禁将焊接工具和电缆等放置在通道处，以免造成绊倒或火灾。
三、现场管理3.1 焊接作业前的准备工作1、对焊接作业区域进行清理，确保无垃圾和杂物；2、设置好消防器材，确保万一发生火灾能够及时扑灭；3、建立焊接作业流程，明确各个操作步骤和责任。
3.2 焊接作业过程中的管理1、设立焊接巡回检查制度，定期检查操作人员的操作行为；2、严格控制焊接作业的时间和数量，避免过度疲劳导致操作失误；3、及时排除焊接作业中出现的问题，保障焊接质量。
3.3 焊接作业后的整理工作1、及时清理焊接作业区域，保持整洁；2、将焊接设备归位并进行维护保养；3、总结本次焊接作业的经验教训，为下次作业提供参考。
