伺服的初始设定
伺服的初始设定
任务内容
初始设定流程
伺服初始设定的步骤
一、伺服初始设定的意义
图1 伺服参数初始化流程
伺服初始化的重要意义，由于伺服参数存在S-RAM 中，有易失性，所以系统参数丢失或存储器板维修后，需要很快的恢复伺服数据。
另外，在日常的维修工作中，如遇全闭环改半闭环做实验、或者恢复调乱的伺服参数，都需要进行伺服参数初始化画面的设定与调整。
伺服F-ROM 中存有各种规格的伺服驱动数据，当我们机床确定下来各轴的电机规格。
安川伺服参数设定说明
安川伺服参数设定说明一、参数设置前的准备工作在进行参数设定之前，我们需要先了解一些基本的概念和参数含义，以便更好地理解和应用参数。
1.1速度环和位置环安川伺服驱动器中有两个重要的环称为速度环和位置环。
速度环控制驱动器的速度输出，而位置环控制驱动器的位置输出。
1.2速度环参数a)P增益：是速度环的比例增益，用于调节速度环的灵敏度。
b)I增益：是速度环的积分增益，用于调节速度环的稳定性。
c)D增益：是速度环的微分增益，用于调节速度环的响应速度。
1.3位置环参数a)P增益：是位置环的比例增益，用于调节位置环的灵敏度。
b)I增益：是位置环的积分增益，用于调节位置环的稳定性。
c)D增益：是位置环的微分增益，用于调节位置环的响应速度。
二、参数设定步骤进行安川伺服参数设定的一般步骤如下：2.1设置速度环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的速度响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的速度稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的速度控制效果。
2.2设置位置环参数a)调整P增益：从一个较小的值开始逐渐增大，直到达到理想的位置响应。
b)调整I增益：从一个较小的值开始逐渐增大，直到达到理想的位置稳定性。
c)调整D增益：根据实际应用需求进行微调，以达到更好的位置控制效果。
2.3保存参数在完成参数设定后，需要将参数进行保存，以便下次使用时可以直接加载使用。
三、注意事项在进行安川伺服参数设定时，需要注意以下几点：3.1应用类型选择根据实际应用需求选择伺服驱动器的应用类型，包括位置控制、速度控制和力矩控制等。
3.2参数范围设置根据实际系统的特点和要求，设置参数的合理范围，避免参数设定过大或过小导致的系统不稳定。
3.3参数调整顺序在进行参数调整时，一般先调整速度环参数，再调整位置环参数。
因为速度环是位置环的基础，速度环参数设定好后再进行位置环参数的调整会更加方便和稳定。
伺服驱动器参数设置方法

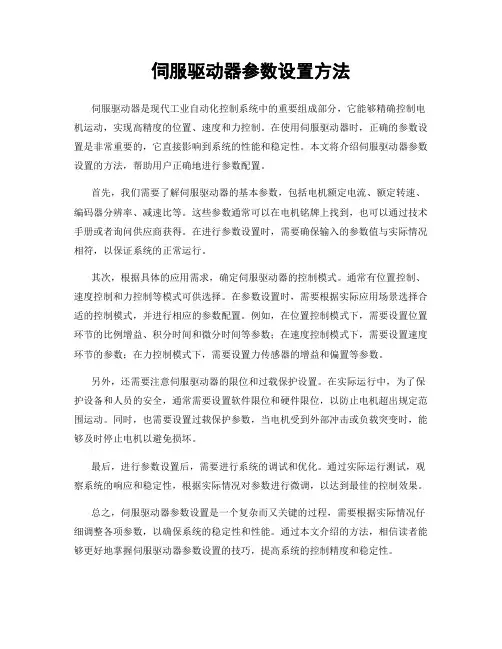

伺服驱动器参数设置方法伺服驱动器是现代工业自动化控制系统中的重要组成部分，它能够精确控制电机运动，实现高精度的位置、速度和力控制。
在使用伺服驱动器时，正确的参数设置是非常重要的，它直接影响到系统的性能和稳定性。
本文将介绍伺服驱动器参数设置的方法，帮助用户正确地进行参数配置。
首先，我们需要了解伺服驱动器的基本参数，包括电机额定电流、额定转速、编码器分辨率、减速比等。
这些参数通常可以在电机铭牌上找到，也可以通过技术手册或者询问供应商获得。
在进行参数设置时，需要确保输入的参数值与实际情况相符，以保证系统的正常运行。
其次，根据具体的应用需求，确定伺服驱动器的控制模式。
通常有位置控制、速度控制和力控制等模式可供选择。
在参数设置时，需要根据实际应用场景选择合适的控制模式，并进行相应的参数配置。
例如，在位置控制模式下，需要设置位置环节的比例增益、积分时间和微分时间等参数；在速度控制模式下，需要设置速度环节的参数；在力控制模式下，需要设置力传感器的增益和偏置等参数。
另外，还需要注意伺服驱动器的限位和过载保护设置。
在实际运行中，为了保护设备和人员的安全，通常需要设置软件限位和硬件限位，以防止电机超出规定范围运动。
同时，也需要设置过载保护参数，当电机受到外部冲击或负载突变时，能够及时停止电机以避免损坏。
最后，进行参数设置后，需要进行系统的调试和优化。
通过实际运行测试，观察系统的响应和稳定性，根据实际情况对参数进行微调，以达到最佳的控制效果。
总之，伺服驱动器参数设置是一个复杂而又关键的过程，需要根据实际情况仔细调整各项参数，以确保系统的稳定性和性能。
通过本文介绍的方法，相信读者能够更好地掌握伺服驱动器参数设置的技巧，提高系统的控制精度和稳定性。
新代系统伺服参数的设定方法：
Y ASKAWA伺服参数的设定方法：参数号码说明初始值设定值备注PN000 控制模式0000 0010 0000为速度模式0010为位置模式PN100 速度回路增益40 40PN101 积分常数2000 20PN102 位置增益回路40 50PN110 在线自动调谐开关0010 0001 自动调谐完成后再设为2PN200 位置控制指令型态0000 0001 0000为脉波列+方向信号0001为正转脉波列+反转脉列PN201 马达一转输出脉波数16384 2000 要输入4倍频前（分频比）PN202 电子齿轮比分子 4 2048PN203 电子齿轮比分母 1 125PN408 共震率波功能0000 0001PN409 共震率波频率2000 350 （每一轴的共震频率不一样）PN50A 正转行程极限2100 8100 2100为打开正转禁止保护功能8100为关闭正转禁止保护功能PN50B 反转行程极限6543 6548 6543为打开反转禁止保护功能6548为关闭反转禁止保护功能FN001 自动调谐刚性设定 4 4 设定越大刚性越强1．分频比的设定：设定范围为16----16384电机型号编码器规格分辨率编码器脉冲数设定范围（比特）（P/R）A 13 2048 16—2048B，1 16 16384 16—16384C，2 17 32768 16—16384 备注：对于13比特的编码器，在将PN201设定为2049以上时，变为2048 假若用的是C型编码器，若你的马达一圈要转10MM，则你的分频比为2500 若你的马达一圈要转8MM，则你的分频比为2000，因为我们的精度为1U 2．电子齿轮的设定立法：1．首先要确认机械规格减速比滚珠丝杠节距滑轮直径等2．确认编码器的脉冲数3．决定指令的单位（是0.01还是0.001MM）4．用指令单位，求出负载轴旋转1圈的负载移动量度假若滚珠丝杠的镙距为5MM，指令的单位为0。
伺服初始化界面设定
No. 4
主题：伺服初始化界面设定
系统型号： 0i Mate-MD 开始时间： 9:30 报 告 人： 系统配置： βi 放大器+βi 伺服电机 3 个 结束时间： 10:30
报告内容：
伺服初始化是在完成了 FSSB 连接与设定的基础上进行电机的一转移动量和电机种类的设定。 伺服电机必须经过初始化相关参数正确设定后才能够正常运行。
本试验台的丝杠螺距为 4mm，计算出的值 N 为 1，M 为 250。 8、方向设定（机床正向移动时伺服电机的旋转方向设定） 逆时针方向设定值=111，顺时针方向设定值=-111 9、设定“速度反馈脉冲数”和“位置反馈脉冲数” 速度反馈脉冲数设为 8192，位置反馈脉冲数设为 12500，这是系统内部规定的。 10、参考计数器容量的设定 返回参考点的计数器容量，用栅格设定。通常，设定为电机每转的位置脉冲数。 如本试验台电机每转移动 4mm，检测单位为 1/1000mm，设定为 4000 11、切断电源，再接通。 12、在伺服设定画面，确认初始设定位为 1，即设定完成。 #7 初始化 设定位 0 0 0 0 0 0 1 0 #6 #5 #4 #3 #2 #1 #0
Title Ver. Date Design Description Page
3/4
附加信息：
全闭环的伺服初始化与半闭环画面有几处不同： 1、柔性齿轮比的计算公式 2、位置反馈脉冲数 3、参考计数器容量
Title Ver. Date Design Description Page
4/4
结
果：
伺服初始化设定正确无误。
经验总结：
1、如果参数 3111#0 设为 0，按 SYSTEM 键，找不到“SV 设定”软键 2、一定要初始化设定位的#1 设为 0。 3、AMR 全设为 0，否则出现 417 报警。 4、在计算柔性齿轮比时，一定要知道丝杠螺距和机床的传动减速比。 5、速度反馈脉冲数和位置反馈脉冲数不能乱设，由系统内部设定。
伺服系统参数设置
伺服系统参数设置
一、伺服系统稳态参数设置
1. 进入GSV22P系统设定环境双击图标
2.根据计算结果依次输入
（1）放大器型号：MR-J2S
规格：200B
（2）电动机型号：HS-SFS
规格：202
（3）细节设定，包括：
定位方式：相对（INC）
轴号设定：1
设定完毕后单击OK 按钮确认
并显示如下画面：
3. 仿照上述（1）～（3）步骤完成2号～5号轴的设定（如下图所示）
4. 固定参数设定
（1）双击伺服数据设定图标
（2）弹出伺服数据设定对话框
双击固定参数1#轴区域
（3）弹出固定参数设定对话框
设定以下参数：
●单位：脉冲（PULSE）
●负载轴每转的脉冲数：655360
●负载轴每转的行程：131072
●行程上、下限：0
（4）重复（2）～（3）步骤完成2号～5号轴的设定（如下图所示）
设定完毕后单击伺服参数按钮
进入伺服系统动态参数设置
二、伺服系统动态参数设置
1. 双击伺服参数1#轴区域
2. 弹出伺服参数1#轴对话框（1）基本参数
●反馈脉冲：131072（PLS）
●旋转方向：正向（CCW）
●增益调整：自动运行方式1
●响应等级：
（2）调整参数1
在此对话框下主要设定
以下参数：
●负载惯量比；
●位置增益1/2；
●速度增益1/2；
●积分常数等
（此处均采用缺省值）
（3）重复（1）～（2）步骤完成2号～5号轴的设定（如下图所示）。
全面解析安川伺服参数设定的步骤与流程
全面解析安川伺服参数设定的步骤与流程安川伺服参数设定是工业自动化领域中非常重要的步骤，它涉及到伺服系统的性能和工作效率。
本文将从基本概念、步骤和流程以及注意事项等方面全面解析安川伺服参数设定的内容，以帮助读者更好地了解和应用该过程。
一、基本概念安川伺服参数是指用于调整伺服运动控制的各种参数设置，包括速度、加速度、减速度、位置误差补偿等。
通过对这些参数的设定，可以使得伺服系统能够更好地适应不同的工况需求。
二、步骤与流程1. 确定应用需求：在进行伺服参数设定之前，首先需要了解伺服系统的应用场景和需求。
例如，是需要高速运动还是高精度定位，需要考虑的因素包括负载大小、工作环境等。
2. 确定基本参数：根据应用需求，确定伺服系统的基本参数，包括速度、加速度和减速度等。
这些参数将决定伺服系统的运动性能，对于不同的应用场景需要进行合理的设置。
3. 进行位置校准：在设定伺服参数之前，需要先进行位置校准，以确保伺服系统的准确性。
可以通过使用编码器或者其他位置传感器来完成位置校准。
4. 设定速度参数：根据应用需求和系统特性，设定伺服系统的速度参数。
速度参数主要包括预设速度、最大速度和加速度等。
需要综合考虑负载要求和机械特性确定适合的设定值。
5. 设定位置控制参数：根据应用需求和机械系统特性，设定伺服系统的位置控制参数。
这些参数包括位置环增益、速度补偿和位置误差补偿等。
6. 设定力矩控制参数：如果应用需要力矩控制，还需要设定相应的力矩控制参数。
力矩控制参数可根据负载要求和运动特性进行合理设定。
7. 调试和优化：完成参数设定后，需要进行调试和优化，以确保系统的稳定性和运动精度。
可以通过实际运动测试和观察等方式进行调试，根据实际效果进行参数微调。
三、注意事项1. 设定伺服参数需要有一定的专业知识和经验，建议在有相关技术背景的人员的指导下进行操作。
2. 在设定参数之前，需要确保伺服系统的硬件和软件状态正常，并进行必要的检查和维护。
伺服系统的参数设定与调整方法
伺服系统的参数设定与调整方法伺服系统是一种常见的控制系统，广泛应用于各种机械设备中。
准确的参数设定和调整对于伺服系统的性能和稳定性至关重要。
本文将介绍伺服系统参数设定和调整的方法。
一、伺服系统参数设定方法伺服系统的参数设定是指根据实际需求，确定控制系统中的参数数值。
常见的参数包括比例增益、积分时间和微分时间等。
以下是一些常用的伺服系统参数设定的方法：1. 衰减法：通过衰减法可以较为准确地估计参数。
首先将伺服系统给予一个较大的幅值输入信号，观察输出信号的衰减情况。
通过分析衰减的速度和振荡周期等参数，可以确定系统的阻尼比和固有频率，从而设定PID控制器的参数。
2. 格里德法：格里德法是一种基于试错原理的参数设定方法。
系统首先设定一个较小的比例增益值，然后逐渐增大这个值，观察系统的响应。
如果系统出现振荡，则减小比例增益值；如果系统响应较慢，则增大比例增益值。
通过不断试错和调整，最终确定合适的比例增益。
3. 找根法：找根法是一种通过根轨迹的方法来确定参数的设定值。
通过分析系统的特征方程，可以画出系统的根轨迹。
根轨迹的形状和分布可以反映系统的稳定性和灵敏性。
根据根轨迹的情况，可以调整PID控制器的参数。
二、伺服系统参数调整方法伺服系统参数调整是指根据实际的运行效果和性能要求，微调参数的数值。
以下是几种常用的伺服系统参数调整的方法：1. 自适应控制：自适应控制是指根据系统的实时响应和状态，自动调整参数的数值。
自适应控制可以根据实际需求动态地修改参数，以提高系统的性能和稳定性。
2. 批量调整法：批量调整法是指通过实验和试验，对整个参数集进行调整。
可以通过设定不同的比例增益、积分时间和微分时间等参数来进行实验，观察系统的响应和性能指标，最终找到最佳的参数组合。
3. 样本跟踪法：样本跟踪法是指通过跟踪样本轨迹来调整参数。
首先设定一个样本轨迹，然后通过观察系统对样本轨迹的响应，逐渐调整参数，直到系统响应与样本轨迹一致。
FANUC伺服参数的初始化设置
FANUC数字伺服参数的初始化设置1-4 数字伺服参数的初始化设置由于数字伺服控制是通过软件方式进行运算控制的，而控制软件是存储在伺服ROM中。
通电时数控系统根据所设定的电机规格号和其它适配参数——如齿轮传动比、检测倍乘比、电机方向等，加载所需的伺服数据到工作存储区（伺服ROM中写有各种规格的伺服控制数据），而初始化设定正是进行电机规格号和其它适配参数的设定。
设定方法如下：1. 在紧急停止状态，接通电源。
2. 确认显示伺服设定调整画面的参数SVS (#0)=1 (显示伺服画面)* 按照下面顺序，显示伺服参数的设定画面按 [SYSTEM] 健，再按翻页（扩展）键，找到软件键 [SV-PRM]* 使用光标、翻页键，输入初始设定必要的参数（1）初始设定位＃3(PRMCAL)1：进行参数初始设定时，自动变成1。
根据脉冲编码器的脉冲数自动计算下列值。
PRM 2043（PK1V），PRM 2044（PK2V），PRM 2047（POA1），PRM 2053（PPMAX），PRM 2054（PDDP），PRM 2056（EMFCMP），PRM 2057（PVPA），PRM 2059（EMFBAS），PRM 2074（AALPH），PRM 2076（WKAC）＃1（DGPRM）0：进行数字伺服参数的初始化设定。
1：不进行数字伺服参数的初始化设定。
＃0（PLC01）0：使用PRM 2023，2024的值。
1：在内部把PRM 2023，2024的值乘10倍。
（2）电机ID号选择所使用的电机ID号，按照电机型号和规格号（中间4位：A06B-XXXX-BXXX）列于下面的表格中。
对于本手册中没叙述到的电机型号，请参照α系列伺服放大器说明书。
例：□αCi系列伺服电机（3）任意AMR功能（4）CMR（5）关断电源，然后再打开电源。
（6）进给齿轮比N/M（F.FG）。
[例]对检测单位为1μm，指定如下：[例]对旋转轴，机械有一1/10的减速齿轮和设定为1000度的检测单位，则电机每转一转工作台旋转360/10度的移动量。
安川伺服参数设定说明
安川伺服参数设定说明安川伺服与新代连接参数设定说明注：对于新购买的伺服驱动器，最好先初始化参数。
参数初始化指令（fn005），必须在伺服off的状态下执行,重启生效。
一、安川σ-II系列伺服驱动器参数设置参数编号说明pn000控制模式pn100pn101pn102pn200pn201pn202pn203pn401pn408速度回路增益积分常数位置回路增益初始值设定值00004020004000006050备注0000→速度模式（模拟量指令）0010→位置模式（根据机台实际设定）（根据机台实际设定）1500（根据机台实际设定）0001→正转脉波列+反转脉波列00040004-----a相+b相3000850w 及以上电机（与系统参数61-63一致）（2048）(750w电机)（与系统参数61-63一致）位置控制指令型态0000马达一回转输出脉波数电子齿轮比(分子)电子齿轮比(分母)转矩指今滤波时间参数32768850w及以上电机（1）(750w电机)3000850w及以上电机（1）(750w 电机)建议先使用默认值调试，再根据实际需要做调整建议先使用默认值调试，再根据实际需要做调整共震率波功能000020000000pn409共震率波频率pn50a正转行程极限pn50b 反转行程极限2000建议先使用默认值调试，再根据实际需要做调整2100→打开正转禁止保护功能81008100→关闭正转禁止保护功能8170→伺服内部提供24v654836543→打开反转禁止保护功能6548→关闭反转禁止保护功能设低增益等级做自动调整抓惯量2100fn00165434自动调谐刚性设定二、安川σ-v系列伺服驱动器参数设定参数号：pn000pn00bpn100pn101pn102pn200pn212描述控制模式电源设定速度回路增益速度回路积分时间位置回路增益脉冲命令输入信号类型电机一转输出脉冲数电子齿轮比（分子）初始值设定值0000默认三相402000400000备注00100010→ 位置模式0001→ 三相电源0101→ 单相电源0100（根据机器的实际设置）003.0（根据机器的实际设置）0060（根据机器的实际设置）00040001-----CW+CCW，正逻辑0004-----a相+B相1250850w及以上电机（符合系统参数61-63）（2048）（750W电机）（符合系统参数61-63）pn20e262144850w及以上电机（09系列）（1）（750W电机）（08系列）pn210电子齿轮比（分母）1250850w及以上电机（09系列）（1）（750W电机）（08系列）Pn401pn408pn409扭矩是指滤波时间参数公共地震率波函数公共地震率波频率100000050000，建议先用默认值进行调试，然后根据实际需要进行调整0000，建议先用默认值进行调试，然后根据实际需要调整5000，建议先使用默认值进行调试，然后根据实际需要调整2100→ 打开向前旋转禁止保护功能81008100→ 关闭前向旋转禁止保护功能8170→ 在伺服电机内部提供24v654814006543→ 打开反转禁止保护功能6548→ 关闭反转禁止保护功能，自由调节功能无效，设置有效的pn50a正向旋转行程限制2100pn50bpn170fn001反向旋转行程限制调整自由开关自动调谐刚度设置6543140140003设置自动调整的低增益水平抓取惯性备注：将制动器设置pn50e设置为0000pn50f使用cn1-25/cn1-26输出/bk信号设0100使用cn1-27/cn1-28输出/BK信号设置0200，使用cn1-29/cn1-30输出/BK信号设置0300。
伺服驱动器参数设置方法
伺服驱动器参数设置方法(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除伺服驱动器参数设置方法在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。
1.位置比例增益：设定位置环调节器的比例增益。
设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。
但数值太大可能会引起振荡或超调。
参数数值由具体的伺服系统型号和负载情况确定。
2.位置前馈增益：设定位置环的前馈增益。
设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。
不需要很高的响应特性时，本参数通常设为0表示范围：0~100%3.速度比例增益：设定速度调节器的比例增益。
设置值越大，增益越高，刚度越大。
参数数值根据具体的伺服驱动系统型号和负载值情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较大的值。
4.速度积分时间常数：设定速度调节器的积分时间常数。
设置值越小，积分速度越快。
参数数值根据具体的伺服驱动系统型号和负载情况确定。
一般情况下，负载惯量越大，设定值越大。
在系统不产生振荡的条件下，尽量设定较小的值。
5.速度反馈滤波因子：设定速度反馈低通滤波器特性。
数值越大，截止频率越低，电机产生的噪音越小。
如果负载惯量很大，可以适当减小设定值。
数值太大，造成响应变慢，可能会引起振荡。
数值越小，截止频率越高，速度反馈响应越快。
