管式加热炉的节能技术分析
管式加热炉的节能技术分析摘要:介绍了影响加热炉热效率的因素,针对重整装置加热炉运行过程中炉效率偏低的现象分析了原因;分析降低加热炉的可采取的措施,同时对将来的节能方向做了展望。
关键词:管式加热炉炉效节能随着工业化的发展,石油作为重要的能源形式,带动了石油炼制、石油化工等整个石化行业的发展。
到目前为止,石化行业都已经世界经济中一个举足轻重的部门。
在这些行业中,目前主要使用的工艺介质加热炉是管式炉,它具有以下主要特点。
由于在管内流动,故被加热介质仅限于气体和液体.通常这些气体或液体通常都是易燃易爆的烃类物质,具有较大的危险性,操作条件比较苛刻。
加热方式主要为直接式,燃料为液体或气体,运转周期长,连续不间断操作。
石化行业最初的介质加热设备是具有相当不安全隐患的间歇式操作的“釜式蒸锅”,管式加热炉的出现,开创了“连续安全管式蒸馏”的新时代,这也使得大规模、超大规模石化企业的出现成为可能,因此可以说,管式加热炉具有化时代的意义。
炼油工业采用管式加热炉始于20世纪初,经历了以下几个主要阶段。
堆形炉,它参考釜式蒸锅的原理。
吸热面为一组管束,管子间的联接弯头也置于炉中,由于燃烧器直接装在管束下方,因此炉子各排管子的受热强度不均匀,当最底一排管受热强度高达50000～70000kcal/m2·h,最顶排管子却不到800～1000cal/m2·h,因此底排管常常烧穿,管间联接弯头也易松漏引起火灾。
纯对流炉,当时认为是因为辐射热太强了,于是改为用纯对流炉。
全部炉管都装在对流室内,用隔墙把对流室与燃烧室分开,避免炉管受到火焰的直接冲刷。
然而,操作中又发现对流室顶排管经常烧坏,而且炉管受热仍然很不均匀。
这是因为高温燃烧烟气在进入对流一之前未能和一个吸热面换热,在对流室入口处温度高达1000多℃之故。
辐射对流炉,后来人们发现,在燃烧室内安装一些炉管,一方面可取走部分热量降低烟气温度,解决对流室顶管的过热烧坏问题;同时可利用高温辐射传热强度大的特点,节省上炉管,缩小炉子体积。
这样,具有辐射室和对流室的管式加热炉开始出现了,其初期代表为箱式炉。
目前管式加热炉技术发展很快,它对于石油炼制和化工工艺的进步起到了很大的推动作用。
可以毫不夸张地说,管式加热炉几乎参与了各类工艺过程。
尤其在制造乙烯、氢气、氨等工艺过程中,它成为进行裂解或转化反应的心脏设备,支配着整个工厂或装置的产品质量、产品收率、能耗和操作服役期等。
因此,认真总结加热炉的设计,计算和操作,维修经验就显得十分必要了。
管式加热炉的燃料消耗在石油化工装置能耗中占60%～80%,因此,提高管式加热炉的热效率,减少燃料消耗,对降低装置能耗具有十分重要的作用。
热效率是衡量管式炉先进性的一个重要指标。
它关系着石油化工装置能耗的高低,20个世纪70年代的以前,管式炉的热效率仅为60%～75%。
提高管式炉的热效率就意味着节省燃料,这是大家所熟知的,但是大家不太熟悉的是,燃料节省的比率一般都比提高的热效率高,而且原热效率越低,这个差值就越大。
随着能源的消耗和短缺,提高管式加热炉热效率,节约能耗和长周期保持加热炉运行较高的水平是当前急待解决的问题。
目前主要有以下一些节能的途径和措施。
(1)优化装置的换热系统管式加热炉的热负荷大小,随装置换热流程的不同而变化,在处理能力不变的情况下,减少管式加热炉的热负荷,可减少其加热炉的燃料用量。
如果将一个管式加热炉的热负荷降低10%,当此加热炉的热效率为80%时,从燃料消耗量考虑,相当于将原管式加热炉的热效率提高8.9%,管式加热炉的热效率越高,减少热负荷相应使管式加热炉热效率值提高的就越大。
通过改进工艺流程,提高入炉物料温度等措施,可使管式加热炉的热负荷得到减少,从而达到节约能源的目的。
(2)联合回收余热装置一般的重沸炉或分馏炉,其介质入炉子的温度不高,通常采用对流-辐射炉型。
它们之间应该采取联合回收余热的方案:一种是让分馏炉的被加热介质先进反应炉对流室,再进分馏炉的对流室;另一种是将反应炉的热烟气引入分馏炉的对流室入口处,分馏炉的对流室变成两炉共用。
这样两炉的排烟温度都会大大降低,提高了总热效率,减少了燃料消耗。
(3)降低排烟温度减少排烟热损失就可以提高热效率。
值得指出的是,排烟损失在管式炉的热损失中占有极大的比例。
当炉子的热效率较高(例如为90%)时,排烟损失占总损失的70%～80%;当炉子热效率较低(例如70%)时,排烟损失占总损失的比例高达90%以上。
降低排烟温度的主要措施有以下几种。
①减少末端温差,即减少对流段出口温度与被加热价值入对流段温度之差,这项措施涉及到一次投资额运转费用的权衡问题。
②用各种空气预热器预热空气,采用空气预热器的优点在于它自成体系,不受工艺流程的约束。
在管式炉其他参数不变的情况下,空气温度每提高20℃,炉子热效率提高约一个百分点。
但是,随着空气温度的提高,燃烧产物中的NOX增加,如果没有合适的措施来降低NOX,则对环保是不利的,另外,空气温度过高,还可能引起燃油喷头结焦或燃料器结构变形烧坏等。
用空气预热空气是管式加热炉回收烟气余热,提高热效率的主要方法,也是常用的方法。
目前较常用的先进的空气预热器为热管空气预热器和水热媒空气预热器。
热管空气预热器是利用热管技术,制造的利用热烟气余热加热冷空气的换热设备。
其工作原理热管换热器是一种利用高温流体余热加热低温流体的换热设备。
换热器中的热管一般由管壳和内部工作液体组成。
热管受热侧吸收高温流体热量,通过热管壁传给管内工质,工质吸热后沸腾和蒸发,转变为蒸汽。
蒸汽在压差作用下上升至放热侧,受管外低温流体的冷却,蒸汽冷凝并向外放出汽化潜热,低温流体获得热量,冷凝液靠重力回到受热侧。
如此周而复始,高温流体热量便传给低温液体,加热低温流体。
但是,在预热器使用过程中不凝汽的积聚是不可避免的问题,常常会引起露点腐蚀,有时即使在正常的排烟温度下,在烟气出口侧最后几排热管也存在低温露点腐蚀,根据传热学知道,烟气侧壁温主要与冷,热流体的温度,传热系数及换热面积有关,它与热流体的温度,换热系数,面积及冷流体的温度成正比,而与冷流体的传热系数和面积成反比。
当冷热侧传热系数和换热面积基本一定的情况下,在冷流体温度较低时,烟气侧壁温就有可能在露点温度以下,而发生露点腐蚀。
而解决露点腐蚀问题需要合理的控制排烟温度;对空气风道进行旁路设计,当烟气温度较低或环境温度较低时,可将部分换热后空气混合捣冷空气中,以提高空气的入口温度。
水热媒空气预热器利用除氧水或除盐水作热媒,建立一个闭路循环系统。
热媒水通过放置在加热炉对流室出口的烟气换热器吸收烟气的热量,再通过布置子在鼓风机出口的空气预热器放出热量,加热空气,如此循环将烟气热量传递给加热炉所需要的空气。
其主要有以下特点:(1)水热煤空气预热器进烟气换热器的热媒温度均控制在130℃以上,即使加热炉负荷降低排烟温度也将高于水热煤的进口温度;烟气侧最低管壁温度均高于水热煤进口温度,即高于露点温度,较好地适应加热炉负荷变化;(2)设置了旁路调节系统,只要将控制回路中进烟气换热器的热媒水温度提高,即可使烟气侧最低管壁温度高于露点温度,从而适应燃料的变化;(3)在加热炉短时间操作异常,进空气预热器温度高于正常设计时,水热煤空气预热器不会发生像热管式空气预热器的热管失效甚至爆管的现象。
水热煤空气预热器总管设有安全阀,当热媒水的压力高于设定值时,安全阀自动起跳,确保设备安全。
但是水热煤空气预热器与热管空气预热器都有不足之处:热管空气预热器操作弹性小,且难适应燃料的变化,容易造成露点腐蚀,所以排烟温度不能定得太低;水热煤空气预热器流程较长,操作复杂,用于热负荷小的加热炉时,投资成本高。
③用烟气余热锅炉产生蒸汽在连续重整四合一炉上,热负荷较大,为了减少压降又不能在对流段排炉管,只能将对流室作为烟气余热锅炉。
④去灰除垢保证高的炉热效率加热炉不完全燃烧产生的碳粒和燃料中的灰分等烟尘均会污染对流室炉管和余热回收系统的外表面,增加热阻,降低传热效果。
这也将导致排烟温度升高,加剧露点腐蚀,尤其是加热炉运行周期末期,由于尾部受热面积积灰结垢的加剧,阻力降增大,加之在炉子处于满负荷时,不仅会恶化燃料条件,由于使炉子处于微正压得操作条件,使炉子满负荷运行的条件处于边缘卡边状态,使炉子的安全,稳定,高效率运行受到一定程度影响。
而要除去这些积灰,可以采取以下措施:(1)在线投用清灰剂投入到炉膛燃烧的清灰剂燃烧后,生成的碱性物质随着烟气的流动而堆积在炉管表面上,与垢污中的酸和碳酸盐去中和反应,变成无腐蚀,无粘性的硫酸盐,从管壁上自行剥落下来;(2)用吹灰器定期清除积灰;(3)干冰清洗与化学清洗停工检修时可以用来清洗对流管,能使排烟温度下降20～100,热效率也能相应的提高1%～5%。
(4)合理控制过剩空气系数加热炉是靠燃料燃烧供给热量,在工业炉中,燃料不可能在理论空气量下完全燃烧,总有一定的过剩空气量的条件下才能完全燃烧。
一般炼厂加热炉过剩空气系数为 1.05～1.25,如果烧燃料气,可控制低一点,为1.05～1.15。
如果过剩空气系数过大,排烟时大量的过剩空气将热量带走,使排烟损失增加,热效率降低。
由此可见,如果要提高炉效率,就应该在允许的范围内降低过剩空气系数。
减少不完全燃烧损失。
在排烟损失中,除了前面所述的物理热损失外,还有由于不完全燃烧而造成的化学热损失,引起一氧化碳含量增加。
不完全燃烧损失,除了降低了热效率外,还造成了大气污染,所以应该尽量减少不完全燃烧,减少一氧化碳排放量。
(5)减少散热损失加热炉的燃料消耗除被产品带出的热力学能耗外,其余均为散热排弃至环境的损耗。
由于散热,使得由外界供入的能量消耗更多,而在供入等量的有效能中又存在着各种损失,所以在一定程度上,减少散热具有现实意义。
(6)应用高温辐射涂料增强换热效果加热炉内是以辐射和对流的方式传给介质的,而靠辐射方式传递的热量占总的传热量的70%,可见辐射传热的效果如何,直接影响加热炉的效率。
要想强化辐射传热,那就必须增加反辐射率,燃料燃烧所放出的化学能传达炉墙后要马上反给炉管,最总传给介质,根据这原理,在管式炉炉膛内表面喷涂高温辐射涂料,已增强辐射传热量。
炉壁常用的耐火材料辐射系数小,而高温辐射涂料辐射系数大,涂抹后悔增加热源对炉壁的辐射传热量,使炉壁表面温度上升,达到增加炉管的传热量和加热炉的热负荷的目的。
重整反应进料加热炉,四炉合一,对流室设余热回收系统,用于自产3.5MPa蒸汽;其他均为圆筒炉,其烟气余热回收采取热管空气预热器的方式。
开工初期运行效果不错,但是随着时间的延长,热管烟气余热回收系统的热回收率会逐渐降低,热管也可能会出现严重的腐蚀和积灰现象,影响到加热炉的热效率。

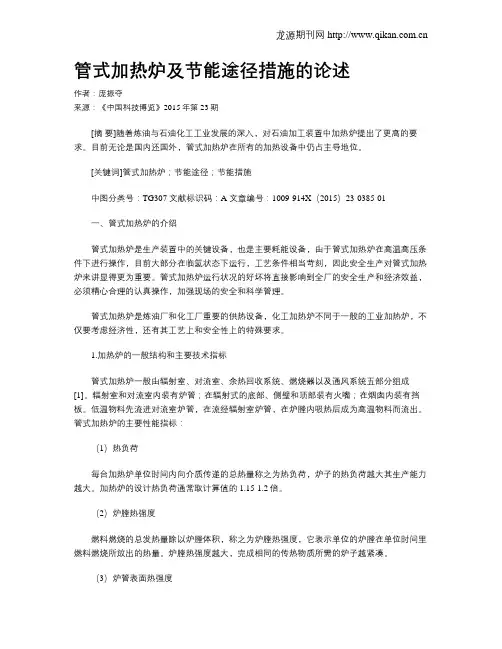

管式加热炉及节能途径措施的论述
管式加热炉及节能途径措施的论述作者：庞振夺来源：《中国科技博览》2015年第23期[摘要]随着炼油与石油化工工业发展的深入，对石油加工装置中加热炉提出了更高的要求。
目前无论是国内还国外，管式加热炉在所有的加热设备中仍占主导地位。
[关键词]管式加热炉；节能途径；节能措施中图分类号：TG307 文献标识码：A 文章编号：1009-914X（2015）23-0385-01一、管式加热炉的介绍管式加热炉是生产装置中的关键设备，也是主要耗能设备，由于管式加热炉在高温高压条件下进行操作，目前大部分在临氢状态下运行，工艺条件相当苛刻，因此安全生产对管式加热炉来讲显得更为重要。
管式加热炉运行状况的好坏将直接影响到全厂的安全生产和经济效益，必须精心合理的认真操作，加强现场的安全和科学管理。
管式加热炉是炼油厂和化工厂重要的供热设备，化工加热炉不同于一般的工业加热炉，不仅要考虑经济性，还有其工艺上和安全性上的特殊要求。
1.加热炉的一般结构和主要技术指标管式加热炉一般由辐射室、对流室、余热回收系统、燃烧器以及通风系统五部分组成[1]。
辐射室和对流室内装有炉管；在辐射式的底部、侧壁和顶部装有火嘴；在烟囱内装有挡板。
低温物料先流进对流室炉管，在流经辐射室炉管，在炉膛内吸热后成为高温物料而流出。
管式加热炉的主要性能指标：（1）热负荷每台加热炉单位时间内向介质传递的总热量称之为热负荷，炉子的热负荷越大其生产能力越大。
加热炉的设计热负荷通常取计算值的1.15-1.2倍。
（2）炉膛热强度燃料燃烧的总发热量除以炉膛体积，称之为炉膛热强度，它表示单位的炉膛在单位时间里燃料燃烧所放出的热量。
炉膛热强度越大，完成相同的传热物质所需的炉子越紧凑。
（3）炉管表面热强度单位时间内单位炉管表面积传递的热量称为炉管表面热强度。
炉管表面热强度越大完成相同热任务所需的传热面积越小，使用的炉管就越少，炉子的体积可减小，投资可以降低。
应注意的是炉管表面热强度一般取平均值。
管式加热炉节能减排技术
管式加热炉节能减排技术作者：沈媛杨真真陈海林来源：《中国科技博览》2017年第05期[摘要]管式加热炉是石油、煤矿、焦油等产业输送的过程中使用的重要换热设备，它的燃料消耗在石油化工装置能耗中大约占60%～80%。
随着我国经济的快速增长，资源和环境之间的矛盾日趋尖锐，所以为了提高加热炉热效率，减少燃料消耗，加强节能减排，我们就要努力地使管式加热炉更加完善。
[关键词]节能减排技术革新发展趋势中图分类号：X11 文献标识码：A 文章编号：1009-914X（2017）05-0399-011、节能减排技术应用传统的管式加热炉污染环境严重，耗费的能源也相对较多，这就违背了可持续发展的要求。
为此，我们应当对其技术进行改进。
要做到节能减排，首先要明确影响加热炉热效率的因素有哪些。
它包括加热炉的排热温度、加热炉的炉管污垢、过剩空气系数等等。
针对这些问题，我们改进了一些方法，使管式加热炉逐渐走向了资源节约型与环境友好型的道路。
（1）首先要控制炉内的排热温度，因为炉内温度越高，消耗的热量就大。
所以要对换热系统进行优化，减少加热炉的燃料用量。
通过对工艺流程进行改进，提高介质入炉油温，使得管式加热炉的热负荷减少，从而达到减少热量排放的效果，进而达到了节能减排的要求。
（2）排烟温度在某种程度上对管式加热炉的热效率起着重要的作用，排烟温度低，烟气带走的热量就会相对较少，热效率也会得到提高。
所以我们可以通过减少换热流程，来提高管式加热炉的热效率，起到节能的作用。
（3）合理控制过剩空气系数，可以提高管式加热炉的热效率。
我们可以通过检测空气中CO的含量，来控制烟道的供风挡板或燃烧空气入炉量，使得管式加热炉可以长期处于最佳的燃烧状态从而减少消耗，起到减排的作用。
2管式加热炉的技术革新传统的管式加热炉热效率低，热源损失较大，所以我们应当通过对其技术进行改进，来解决这些问题。
通过对加热炉各项数据的分析，我们得到了以下几种技术革新的方法。

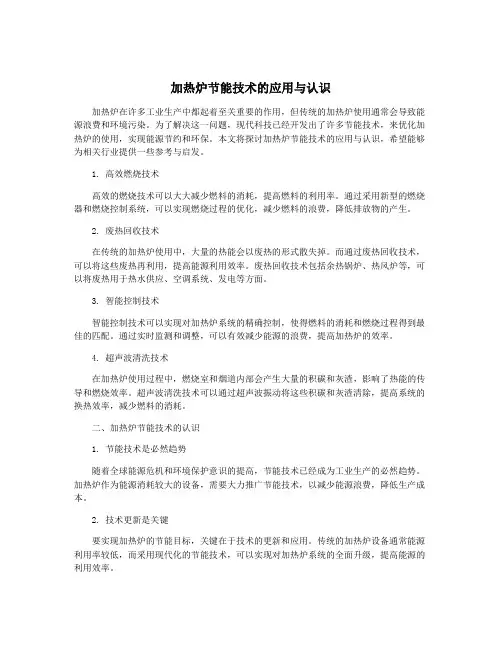

加热炉节能技术的应用与认识
加热炉节能技术的应用与认识加热炉在许多工业生产中都起着至关重要的作用，但传统的加热炉使用通常会导致能源浪费和环境污染。
为了解决这一问题，现代科技已经开发出了许多节能技术，来优化加热炉的使用，实现能源节约和环保。
本文将探讨加热炉节能技术的应用与认识，希望能够为相关行业提供一些参考与启发。
1. 高效燃烧技术高效的燃烧技术可以大大减少燃料的消耗，提高燃料的利用率。
通过采用新型的燃烧器和燃烧控制系统，可以实现燃烧过程的优化，减少燃料的浪费，降低排放物的产生。
2. 废热回收技术在传统的加热炉使用中，大量的热能会以废热的形式散失掉。
而通过废热回收技术，可以将这些废热再利用，提高能源利用效率。
废热回收技术包括余热锅炉、热风炉等，可以将废热用于热水供应、空调系统、发电等方面。
3. 智能控制技术智能控制技术可以实现对加热炉系统的精确控制，使得燃料的消耗和燃烧过程得到最佳的匹配。
通过实时监测和调整，可以有效减少能源的浪费，提高加热炉的效率。
4. 超声波清洗技术在加热炉使用过程中，燃烧室和烟道内部会产生大量的积碳和灰渣，影响了热能的传导和燃烧效率。
超声波清洗技术可以通过超声波振动将这些积碳和灰渣清除，提高系统的换热效率，减少燃料的消耗。
二、加热炉节能技术的认识1. 节能技术是必然趋势随着全球能源危机和环境保护意识的提高，节能技术已经成为工业生产的必然趋势。
加热炉作为能源消耗较大的设备，需要大力推广节能技术，以减少能源浪费，降低生产成本。
2. 技术更新是关键要实现加热炉的节能目标，关键在于技术的更新和应用。
传统的加热炉设备通常能源利用率较低，而采用现代化的节能技术，可以实现对加热炉系统的全面升级，提高能源的利用效率。
3. 综合考虑成本与效益在应用节能技术时，需要综合考虑成本与效益。
虽然一些节能技术的投入较大，但通过长期的运行和节能效果来看，仍然是划算的。
企业在考虑应用节能技术时，需要在成本和效益之间进行平衡，选择最合适的技术方案。
管式加热炉旋流场燃烧节能技术研究
苏红星
1
陈维汉
1
顾镇均
2
( 1 华中科技大学 能源与动力工程学院, 湖北 武汉 430074; 2 宝钢化工公司, 上海 201900)
摘要 : 通过对加热炉几种工况进行热力计算、 冷态试验的流场分布及阻力测定和热态试验的炉 膛温度场 分布 及管壁温度等参数的测定 , 确定将管式加热炉炉 膛内直流燃烧改为 旋流场燃 烧和增加辐 射筒 , 增设烟气 含氧 量分 析 , 可以将燃烧的过剩空气系数从 1. 35 减小到 1. 15 以 下 , 极 好地改善炉 膛内的燃烧 状况和对 流辐射 传 热效果 , 从而降低排烟温度 45 关 键 中图分类号 : T K 229. 5 , 减少加热炉排烟损失 , 节约了煤气量 6 % 以上 . 文章编号 : 1671 4512( 2005) 05 0076 03 词 : 管式加热炉 ; 旋流场 ; 辐射筒 ; 排烟温度 ; 烟气含氧量 文献标识码 : A
[ 4]
作者简介 : 靳世平 ( 1954 ) , 男 , 副教授 ; 武汉 , 华中科技大学能源与动力工程学院 ( 430074) . E mail: jsping @ public. w h. hb. cn
第5期
靳世平等 : 管式加热炉旋流场燃烧节能技术研究
77
得并参考现场实际运行数据确定. 然后对改造后工况进行计算 . 由于考虑燃烧 器出口增加弯头, 直流燃烧变为旋流燃烧后流场 对于燃烧的促进作用和增设辐射筒增强了传热, 以及改为旋流燃烧后流动阻力的变化 , 因而在计 算中对相关参数作了相应的调整. 调整的具体做 法是将计算参数中炉膛和对流段的过剩空气系数 由原来的 1. 3 和 1. 4 改为 1. 1 和 1. 2( 气体燃料 过剩空气系数为 1. 1 时效率最高) , 将火焰中心位 置相对高度由原来的 0. 35 改为 0. 30. 对改造后 工况进行计算的目的主要是想预知改造后加热炉 的各项热力学参数、 预估改造后效果, 确定是否能 够满足安全性和经济性的要求, 以及改为弯头后 现有的烟囱抽力能不能够满足需要, 并且与改造 前的计算参数进行比较( 见表 1) .

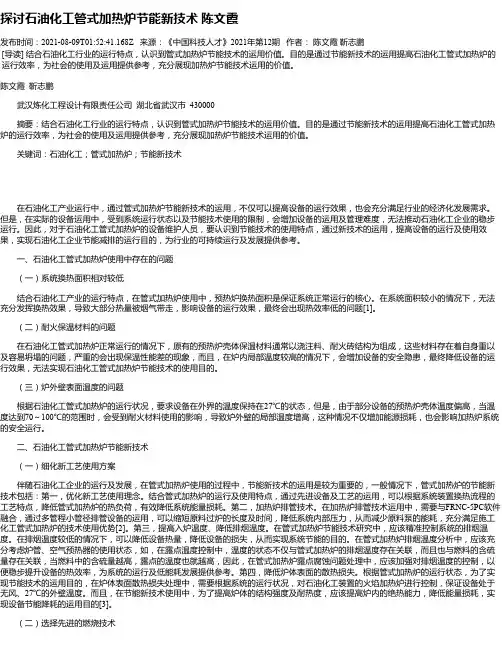

探讨石油化工管式加热炉节能新技术陈文霞
探讨石油化工管式加热炉节能新技术陈文霞发布时间：2021-08-09T01:52:41.168Z 来源：《中国科技人才》2021年第12期作者：陈文霞靳志鹏[导读] 结合石油化工行业的运行特点，认识到管式加热炉节能技术的运用价值。
目的是通过节能新技术的运用提高石油化工管式加热炉的运行效率，为社会的使用及运用提供参考，充分展现加热炉节能技术运用的价值。
陈文霞靳志鹏武汉炼化工程设计有限责任公司湖北省武汉市 430000摘要：结合石油化工行业的运行特点，认识到管式加热炉节能技术的运用价值。
目的是通过节能新技术的运用提高石油化工管式加热炉的运行效率，为社会的使用及运用提供参考，充分展现加热炉节能技术运用的价值。
关键词：石油化工；管式加热炉；节能新技术在石油化工产业运行中，通过管式加热炉节能新技术的运用，不仅可以提高设备的运行效果，也会充分满足行业的经济化发展需求。
但是，在实际的设备运用中，受到系统运行状态以及节能技术使用的限制，会增加设备的运用及管理难度，无法推动石油化工企业的稳步运行。
因此，对于石油化工管式加热炉的设备维护人员，要认识到节能技术的使用特点，通过新技术的运用，提高设备的运行及使用效果，实现石油化工企业节能减排的运行目的，为行业的可持续运行及发展提供参考。
一、石油化工管式加热炉使用中存在的问题（一）系统换热面积相对较低结合石油化工产业的运行特点，在管式加热炉使用中，预热炉换热面积是保证系统正常运行的核心。
在系统面积较小的情况下，无法充分发挥换热效果，导致大部分热量被烟气带走，影响设备的运行效果，最终会出现热效率低的问题[1]。
（二）耐火保温材料的问题在石油化工管式加热炉正常运行的情况下，原有的预热炉壳体保温材料通常以浇注料、耐火砖结构为组成，这些材料存在着自身重以及容易坍塌的问题，严重的会出现保温性能差的现象，而且，在炉内局部温度较高的情况下，会增加设备的安全隐患，最终降低设备的运行效果，无法实现石油化工管式加热炉节能技术的使用目的。
管式加热炉节能途径与措施讲座PPT
• 详细描述：随着高效隔热材料的不断发展和推广，越来越多的企业开始采用这 些材料来改造加热炉，降低能耗和污染物排放。同时，政府和社会也应该加强 宣传和推广，鼓励更多的企业采用高效隔热材料，共同推动工业绿色发展。
THANKS
感谢观看
均匀加热
确保物料在炉内均匀受热，避免局部过热或欠热，提高加热效率。
加强设备维护与管理
定期检查与维修
01
对加热炉及其附属设备进行定期检查，及时发现并处理设备故
障和潜在问题。
清洁与保养
02
保持加热炉内部的清洁，定期对设备进行保养，提高设备运行
效率和寿命。
操作人员培训
03
对操作人员进行专业培训，提高其操作技能和节能意识，确保
06
结论与展望
当前节能工作的成果与不足
成果
随着节能技术的不断发展和普及，管式加热 炉的能效得到了显著提升，能源消耗得到了 有效控制，同时也减少了环境污染。
不足
尽管节能工作取得了一定的成果，但仍存在 一些问题和不足，如部分企业节能意识不强、 节能技术应用不到位、能效标准执行不严格 等。
未来节能技术的发展趋势
高效隔热材料
• 总结词：高效隔热材料是实现管式加热炉节能的重要手段之一，通过减少热量 损失和传递，能够提高能源利用效率和减少能源浪费。
• 详细描述：高效隔热材料包括陶瓷纤维、气凝胶、纳米材料等，具有优良的隔 热性能和耐高温性能，能够有效地减少加热炉的热量损失和传递。同时，高效 隔热材料还能够改善加热炉的传热效果和运行稳定性，提高生产效率和产品质 量。
• 总结词：智能控制技术能够显著降低管式加热炉的能耗和污染物排放，提高生 产效率和产品质量，为企业带来经济效益和环境效益。
管式加热炉节能的研究进展
管式加热炉节能的研究进展摘要：加热炉的节能对于促进整个油气储运系统的节能功效有着十分重要的作用。
所以我们必须对其进行针对性的采取节能技术，并结合实际需要，加强对其的改进和优化，才能更好地满足实际发展的需要。
关键词：管式加热炉；节能；研究进展引言管式加热炉是炼油及化工生产装置的主要设备，也是主要能耗设备。
据统计，中国石化公司的管式加热炉能耗占全部装置能耗的67%左右。
以1000万吨/年常减压蒸馏装置的为例，装置总能耗为397.61MJ/t原油，加热炉燃料消耗为343.32MJ/t原油，占装置总能耗的比例为86.35%。
因此，提高管式加热炉热效率，开发节能技术对于炼化企业至关重要。
随着能源日益紧张，世界各国都在寻求节约能源，提高管式加热炉热效率的各种方法和途径。
为提高管式加热炉热效率，节约能源是当前急待解决的问题。
根据中石化《加炉管理定》，炼油厂的管式加热炉热效率一般要求在90%以上。
根据国家节能减排及去产能的发展要求，开发新技术提高加热炉热效率，解决节能减排问题是一项任重道远的工作。
1加热炉热工测定提高热效率必须有科学的计量与对比测试方法。
目前公认的测试方法是热平衡测试，一般是依据SY/T6381加热炉热工测定或SH/T3045石油化工管式炉热效率设计算进行。
提高加热炉热效率的措施有：降低排烟温度、降低过剩空气系数、减少不完全燃烧损失、减少散热损失等。
可用简化的热效率反平衡表达式描述：η=(1-q1-q2-q3)×100%式中：η为加热炉热效率；q1为排烟损失占加热炉放热量的比值，是排烟温度和过剩空气系数的函数；q2为不完全燃烧损失占加热炉总供热的比值；q3为散热损失占加热炉放热量的比值。
由加热炉热效率计算公式可知，提高热效率及减少燃料消耗的措施为：降低排烟损失、降低不完全燃烧损失、表面散热损失。
因此加热炉的节能，应采用新工艺、新设备、新技术、新材料等方面来着手。
2管式加热炉节能策略2.1加强节能加热炉的应用油气储运中，加热炉节能技术的应用，首先就是加强节能加热炉的应用。
加热炉节能技术的应用与认识
加热炉节能技术的应用与认识1. 引言1.1 加热炉节能技术的重要性加热炉节能技术的重要性在当今社会中变得越发突出。
随着工业化进程的加快和能源资源日益枯竭，节能技术成为了提高能源利用效率、减少能源消耗、降低生产成本、减少环境污染的重要手段之一。
加热炉作为许多行业中必不可少的设备，在生产过程中消耗大量能源。
通过应用节能技术来提高加热炉的能源利用效率，不仅可以降低企业的生产成本，提高经济效益，还可以减少对环境的影响，实现可持续发展。
1.2 节能技术的发展背景随着全球经济的快速发展和能源资源的日益紧张，节能减排成为各国政府和企业共同关注的焦点。
作为能源消耗的重要环节之一，加热炉在工业生产中起着至关重要的作用。
传统加热炉存在能源浪费严重、环境污染严重等问题，急需引入节能技术进行改进和提升。
在这种背景下，各国纷纷加快了对节能技术的研发和推广步伐，加热炉节能技术也得到了广泛应用。
通过不断创新，世界各国在加热炉节能领域取得了许多成果，为加快经济发展、减少能源消耗和改善环境质量做出了积极贡献。
随着先进技术的不断涌现，现代加热炉节能技术已经实现了从单一的节能减排到整体优化的转变，为各行业提供了更加高效、环保的生产方式。
未来随着科技的进步和规范的制定，加热炉节能技术将会得到更广泛的应用和推广，为实现可持续发展目标贡献力量。
2. 正文2.1 加热炉节能技术的类别1. 燃烧调节技术：通过优化燃烧参数，控制燃烧过程中的氧含量、燃料供应量和燃烧温度，达到降低能耗和减少排放的效果。
2. 热能回收技术：利用余热回收装置或余热交换器，将加热炉排放的高温废气中的热能转化为可再利用的热能，实现能源的再循环利用。
3. 高效燃料应用技术：选择高效、清洁的燃料，如天然气、生物质颗粒等，减少燃料的使用量和燃烧过程中产生的废气排放。
4. 节能监测与控制技术：通过安装节能监测设备和智能控制系统，实现对加热炉运行状态的实时监测和调整，提高能源利用效率。
煤焦油管式加热炉节能减排综合利用技术
煤焦油管式加热炉节能减排综合利用技术摘要：对煤焦油管式加热炉提出了综合节能减排技术。
采用信息采集技术和计算机技术，对传统仪表进行改造，利用变频调速技术对炉排、鼓风机、引风机进行精确的速度控制。
采用复合式烟气余热阶梯回收利用技术，首先高温烟气段，利用热管式余热锅炉将“烟气余热产生蒸汽。
然后在中温烟气段，利用烟气的热量将冷水换热用于锅炉补水，在低温烟气段，将将冷风加热成热风，回吹管式炉用于助燃，采用合理机械结构的脱硫除尘设备，达到综合节能降耗减排的目的。
关键词：管式加热炉;烟气余热阶梯回收;热管式余热锅炉;合理机械结构;综合节能管式加热炉为煤化工行业的必备设备，主要用于对煤焦油的深加工处理，目前我国15万吨以上管式加热炉约有500台左右，年所耗燃料折合成标煤约1200万吨。
由于目前管式炉对煤焦油加热温度要求严格，排烟温度高达400℃，废烟气由炉顶烟囱直接排走，既造成了能源巨大的浪费又污染了环境。
因此，降低生产成本，减少能源消耗与环境污染的问题有着十分重要的意义，前景非常广泛。
针对这一现状，本文提出了对管式加热炉的控制系统、与烟气余热回收、脱硫除尘设备机械结构方面进行了技术创新，并且达到了预期的效果。
1.总体实施方案1.1余热回收部分设计余热回收部分的主要功能是将烟气的热量回收利用，并且提供满足脱硫所需的外界条件。
余热回收在整体系统中起着重要作用，其中收热效率、烟气阻力和清灰状况都直接影响着脱硫效果。
余热回收装置由上、下两个部分组成。
上部分为储热部分，用来储存热量并加热冷水或者冷空气，下部分为烟箱部分，相当于烟气通道，两个单元间由热管贯穿，高温烟气通过热管传导至储热部分收集利用，从而达到节能的目的。
通过调整储热部分的结构形式可以产生蒸汽、热水及热风，烟箱部分通过详细合理的结构形式排布及流通面积的计算，设计合理的风速，已达到自动清灰的效果。
该设计运行安全可靠。
1.1.1热管设计导热管的主要功能是将烟气热量快速、高效传导给冷侧介质，使之被综合利用。
管式加热炉的主要技术指标(2)
管式加热炉的主要技术指标（2）热效率热效率表示向炉子提供的能量被有效利用的程度，其定义可用下式表达：热效率是衡量燃烧消耗、评价炉子设计和操作水平的重要指标。
早期加热炉的热效率只有60%~70%，最近已达到85%~88%，最新的技术水平已接近92%左右。
随着节能工作的深入，今后热效率将不断提高。
根据中国石油化集团公司标准《石油化工管式炉设计规范》（SHJ36-91）第2.0.4条的规定：按长年连续运转设计的管式炉，当燃料中的含硫量等于或小于0.1%时，管式炉的热效率值不应低于表1-2的指标。
当燃料中的含硫量大于0.1%，且在设计参数、结构或选材上缺乏有效的防止露点腐蚀的具体措施时，应按炉子尾部换热面最低金属壁温大于烟气酸露点温度来确定炉子效率。
火墙温度：火墙温度指烟气离开辐射室进入对流室时的温度，它表征炉膛内烟气温度的高低，是炉子操作中的重要的控制指标。
如图1-3所示，早期的箱式炉在辐射室和对流室间有一道隔墙，人们称之为桥墙（Bridge wall），桥墙上方的温度就叫作“火墙温度”。
这个称呼一直沿用下来，但多数炉子已经没有“桥墙”了。
火墙温度高，说明辐射室传热强度大。
但火墙温度过高，则意味着火焰太猛烈，容易烧坏炉管、管板等。
从保证长周期安全运转考虑，一般炉子把这个温度控制在约850℃以下（但烃争气转化炉、乙烯裂解炉等例外）。
管内流速流体在炉管内的流速越低，则边界层越厚，传热系数越小，管壁温度越高，介质在炉内的停留时间也越长。
其结果，介质越容易结焦，炉管越容易损坏，但流速过高又增加管内压力降，增加了管路系统的动力消耗。
设计炉子时，应在经济合理的范围内力求提高流速。
管内流速一般用管内介质流速表示，它的单位为kg/（㎡·s），用下式计算凤谷工业炉例1-1 设有一台圆筒炉加热柴油，柴油流量为450000kg/h，分4路进入炉子。
在辐射室吸热1.5MW，在对流室吸热4.65MW。
对流室有φ219X10X3700mm钉头管80根，辐射室有φ219x10x14000mm根。
