空调铜管安装施工方案
空调铜管施工方案

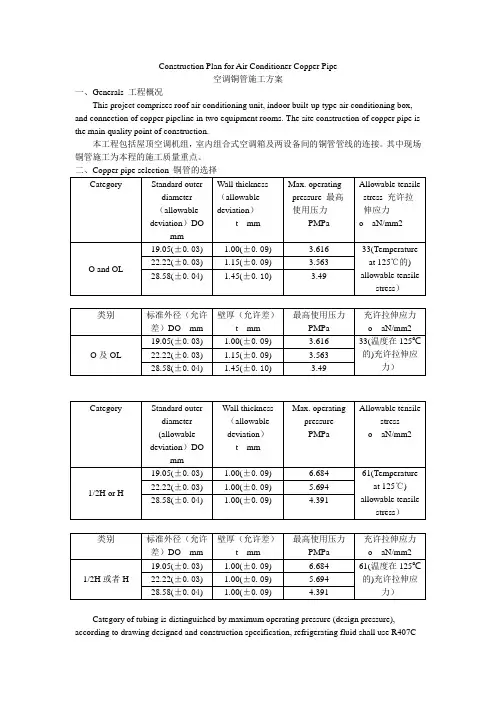

Construction Plan for Air Conditioner Copper Pipe空调铜管施工方案一、Generals 工程概况This project comprises roof air conditioning unit, indoor built-up type air conditioning box, and connection of copper pipeline in two equipment rooms. The site construction of copper pipe is the main quality point of construction.本工程包括屋顶空调机组，室内组合式空调箱及两设备间的铜管管线的连接。
其中现场铜管施工为本程的施工质量重点。
二、Copper pipe selection 铜管的选择Category of tubing is distinguished by maximum operating pressure (design pressure), according to drawing designed and construction specification, refrigerating fluid shall use R407Cor equivalent other refrigerant. R407C design pressure is generally about 3.45MPa, R410A design pressure is generally about 4.15MPa.配管的类别根据最高使用压力(设计压力)来区分的，根据图纸设计及施工说明，制冷剂采用R407C或相近的其它环保冷媒。
使用R407C设计压力一般为3.45MPa左右，R410A的设计压力一般为4.15MPa左右。
5 Computation formula of wall thickness 壁厚的计算公式The computation formula of the compulsory copper pipe (TP2M) thickness is as follows.铜管(TP2M)必须厚度的计算公式、如下。
空调铜管安装施工方案
空调紫铜、黄铜管道安装工程施工方案1 概述本施工方案适用于工作压力为4MPa以下、温度为250～-196℃的紫铜管道和工作压力为22MPa以下、温度为120～-158℃的黄铜管道的安装工程施工作业指导。
2 施工准备。
2.1 常用材料：2.1.1 管材：常用的有紫铜管（工业纯铜）及黄铜管（铜锌合金）按制造方法的不同分为拉制管、轧制管和挤制管，一般中、低压管道采用拉制管。
紫铜管常用材料的牌号为： T2、T3、T4、TUP（脱氧铜）；分为软质和硬质两种。
黄铜管常用的材料牌号为：H62、H68、H85、HP659-1，分为软质、半硬质和硬质三种。
2.1.2 铜合金。
为了改善黄铜的性能，在合金中添加锡、锰。
铅、锌、磷等元素就成为特殊黄铜。
添加元素的作用简述如下：2.1.2.1 加锡能提高黄铜的强度，并能显著提高其对海水的耐蚀性能，故锡黄铜又称“海军黄铜”；2.1.2.2 加锰能显著提高合金工艺性能、强度和耐腐蚀性；2.1.2.3 加铅改善了切削加工性能和耐腐蚀能，但塑性稍有降低；2.1.2.4 加锌能够提高合金的机械性能和流动性能；.2.1.2.5 加磷能提高合金的韧性、硬度、耐磨性和流动性。
2.1.3 铜管的应用。
紫铜管与黄铜管大多数用在制造换热设备上；也常用在深冷装置和化工管道上，仪表的测压管线或传送有压液体管线方面也常采用。
当温度大于250℃时，不宜在压力下使用。
挤制铝青铜管用QAI10-3-1，5及QAI10-4-4牌号的青铜制成，用于机械和航空工业，制造耐磨、耐腐蚀和高强度的管件。
锡青铜管系由QSn4-0.3等牌号锡青铜制成，适用于制造压力表的弹簧管及耐磨管件。
2.1.4 铜管的质量：供安装用的钢管及铜合金管，表面与内壁均应光洁，无疵孔、裂缝、结疤、尾裂或气孔。
黄铜管不得有绿锈和严重脱锌。
铜及铜合金管道的外表面缺陷允许度规定如下：纵向划痕深度如表1-57所示；偏横向的凹入深度或凸出高度不大于0.35mm；瘢疤碰伤、起泡及凹坑，其深度不超过0.03mm，其面积不超过管子表面积的30%。
空调管道施工组织方案
空调管道施工组织方案一、施工前准备工作在进行空调管道施工前，施工方需首先进行充分的施工前准备工作，以确保施工过程顺利进行。
1. 施工方案设计根据设计图纸和相关规范要求，制定详细的施工方案，包括施工流程、工艺要求、安全措施等内容。
2. 人员配备合理安排施工人员，包括管道施工人员、安全员、质量员等，确保施工人员具备相关证书和资质。
3. 施工材料准备准备所需的施工材料和工具设备，保证材料的质量符合要求，工具设备齐全、完好。
4. 安全防护措施制定详细的安全防护措施，包括施工现场的安全标识、安全防护用具的配备等，确保施工过程中无安全事故发生。
二、施工过程管理在进行空调管道施工过程中，施工方需严格按照施工方案进行管理，确保施工质量和进度。
1. 施工现场管理对施工现场进行有效管理，包括施工区域的划分、通道畅通、材料摆放整齐等，保持施工现场整洁有序。
2. 施工质量控制加强对施工质量的控制，严格按照设计要求进行施工，做到工艺规范、尺寸准确、连接牢固等。
3. 工期进度管理制定合理的工期计划，合理安排施工进度，确保施工任务按时完成，避免造成工期延误。
4. 安全生产管理加强安全生产管理，保证施工人员严格执行安全操作规程，杜绝安全事故的发生，确保施工安全。
三、施工后验收工作空调管道施工完成后，进行施工验收工作，确保施工质量符合规范要求。
1. 施工质量检查对施工完成的管道进行质量检查，包括管道连接是否密封、管道表面是否平整等，确保施工质量符合规范要求。
2. 设备调试进行空调管道的设备调试工作，包括通风系统的测试、空调系统的调试等，确保设备正常运行。
3. 施工验收报告编制施工验收报告，对施工质量进行评估，并做出合格或不合格的结论，为后续使用提供依据。
通过以上施工组织方案的详细规划和贯彻执行，可确保空调管道施工过程安全、质量和高效进行，提升施工效率和质量。

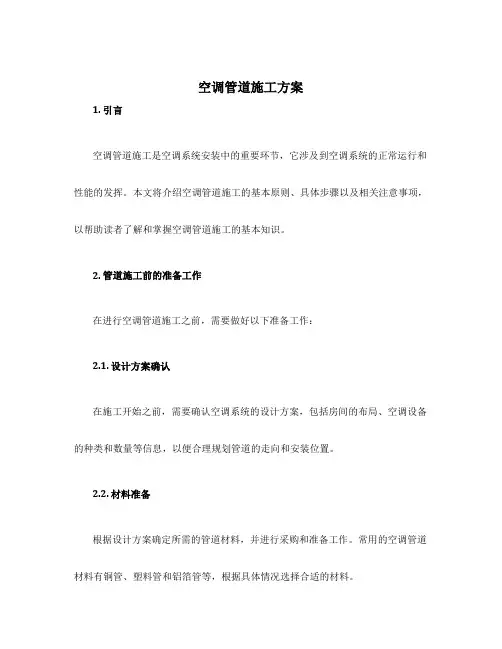

空调管道施工方案
空调管道施工方案1. 引言空调管道施工是空调系统安装中的重要环节，它涉及到空调系统的正常运行和性能的发挥。
本文将介绍空调管道施工的基本原则、具体步骤以及相关注意事项，以帮助读者了解和掌握空调管道施工的基本知识。
2. 管道施工前的准备工作在进行空调管道施工之前，需要做好以下准备工作：2.1. 设计方案确认在施工开始之前，需要确认空调系统的设计方案，包括房间的布局、空调设备的种类和数量等信息，以便合理规划管道的走向和安装位置。
2.2. 材料准备根据设计方案确定所需的管道材料，并进行采购和准备工作。
常用的空调管道材料有铜管、塑料管和铝箔管等，根据具体情况选择合适的材料。
2.3. 工具准备准备好施工所需的工具，如切割工具、焊接工具、压力测试仪等。
确保工具齐全且使用状态良好，以确保施工的顺利进行。
3. 管道施工步骤空调管道施工一般包括以下几个步骤：3.1. 布局规划根据设计方案，确定管道的走向和安装位置。
考虑到管道的安装方便性和美观性，尽量选择贴墙或隐藏的方式进行安装。
3.2. 切割管道根据布局规划，使用适当的切割工具对管道进行切割。
切割时需要注意保持管道的垂直度和平整度，避免切割出现毛刺或不平整的情况。
使用适当的连接件将管道连接起来。
连接时需要确保连接件的质量良好，密封性能优良，以避免空调系统中出现漏气等问题。
3.4. 焊接管道对于铜管和铝箔管等需要焊接的管道，使用相应的焊接工具进行焊接。
在焊接过程中，需要注意控制焊接温度和时间，以确保焊接质量。
3.5. 安装支架根据设计方案和布局规划，在适当的位置安装管道支架。
支架的安装需要牢固可靠，能够承受管道的重量和压力。
3.6. 清洗管道在管道安装完成后，使用清洗剂对管道进行清洗。
清洗可以有效去除管道内的杂质和污垢，保证空调系统的运行效果。
根据需要，在管道外部进行保温处理。
保温可以防止管道蒸发和结露，提高空调系统的能效。
4. 注意事项在进行空调管道施工时，需要注意以下几个事项：4.1. 安全第一施工过程中要注意个人和他人的安全。
空调铜管安装施工方案设计
空调紫铜、黄铜管道安装工程施工方案1 概述本施工方案适用于工作压力为4MPa以下、温度为250～-℃的紫铜管道和工作压力为22MPa以下、温度为120～-158℃的黄铜管道的安装工程施工作业指导。
2 施工准备。
2.1 常用材料：2.1.1 管材：常用的有紫铜管（工业纯铜）及黄铜管（铜锌合金）按制造方法的不同分为拉制管、轧制管和挤制管，一般中、低压管道采用拉制管。
紫铜管常用材料的牌号为：T2、T3、T4、TUP（脱氧铜）；分为软质和硬质两种。
黄铜管常用的材料牌号为：H62、H68、H85、HP659-1，分为软质、半硬质和硬质三种。
2.1.2 铜合金。
为了改善黄铜的性能，在合金中添加锡、锰。
铅、锌、磷等元素就成为特殊黄铜。
添加元素的作用简述如下：2.1.2.1 加锡能提高黄铜的强度，并能显著提高其对海水的耐蚀性能，故锡黄铜又称“海军黄铜”；2.1.2.2 加锰能显著提高合金工艺性能、强度和耐腐蚀性；2.1.2.3 加铅改善了切削加工性能和耐腐蚀能，但塑性稍有降低；2.1.2.4 加锌能够提高合金的机械性能和流动性能；.2.1.2.5 加磷能提高合金的韧性、硬度、耐磨性和流动性。
2.1.3 铜管的应用。
紫铜管与黄铜管大多数用在制造换热设备上；也常用在深冷装置和化工管道上，仪表的测压管线或传送有压液体管线方面也常采用。
当温度大于250℃时，不宜在压力下使用。
挤制铝青铜管用QAI10-3-1，5及QAI10-4-4牌号的青铜制成，用于机械和航空工业，制造耐磨、耐腐蚀和高强度的管件。
锡青铜管系由QSn4-0.3等牌号锡青铜制成，适用于制造压力表的弹簧管及耐磨管件。
2.1.4 铜管的质量：供安装用的钢管及铜合金管，表面与壁均应光洁，无疵孔、裂缝、结疤、尾裂或气孔。
黄铜管不得有绿锈和严重脱锌。
铜及铜合金管道的外表面缺陷允许度规定如下：纵向划痕深度如表1-57所示；偏横向的凹入深度或凸出高度不大于0.35mm；瘢疤碰伤、起泡及凹坑，其深度不超过0.03mm，其面积不超过管子表面积的30%。
空调铜管安装施工方案
空调铜管安装施工方案本文介绍了空调紫铜和黄铜管道安装工程的施工方案。
该方案适用于工作压力在4MPa以下、温度在250℃至-196℃之间的紫铜管道以及工作压力在22MPa以下、温度在120℃至-158℃之间的黄铜管道的安装工程。
在施工准备方面，常用的材料包括紫铜管和黄铜管，其中紫铜管常用的材料牌号为T2、T3、T4和TUP（脱氧铜），黄铜管常用的材料牌号为H62、H68、H85和HP659-1.铜合金中添加锡、锰、铅、锌和磷等元素可以改善黄铜的性能，例如锡黄铜可以提高黄铜的强度和耐蚀性。
铜管主要用于制造换热设备、深冷装置、化工管道和仪表的测压管线或传送有压液体管线。
在质量方面，铜管表面和内壁应光洁，无疵孔、裂缝、结疤、尾裂或气孔。
铜及铜合金管道的外表面缺陷允许度规定如下：纵向划痕深度不大于0.04mm，偏横向的凹入深度或凸出高度不大于0.35mm，瘢疤碰伤、起泡及凹坑，其深度不超过0.03mm，其面积不超过管子表面积的30%。
铜及铜合金管件尚无国家通用的标准管件，弯头、三通、异径管等均用管材加工制作。
SCuZn-5硅黄铜焊丝的铜含量为62%，硅含量为0.5%，锌含量为余量。
该焊丝适用于亚弧焊、氧-乙炔气焊紫铜（纯铜）等焊接工艺，具有良好的焊缝成型和机械性能，抗裂性能也较好。
HS201焊接工艺性能优良，HS202流动性较一般紫铜好，HS221流动性能和机械性能均较好，适用于氧-乙炔气焊黄铜和钎焊铜、铜镍合金、灰铸铁和钢，也用于镶嵌硬质合金刀具。
HS222焊时烟雾较小，HS224能有效地消除气孔，机械性能良好。
铜及铜合金的适用熔剂包括CJ301铜气焊熔剂，其熔点约为650℃，呈酸性反应，能有效地熔融氧化铜和氧化亚铜，焊接时生成液态熔渣覆盖于焊缝表面，防止金属氧化。
常用铜焊及铜合金焊溶剂包括硼酸、硼砂、磷酸氢钠和碳酸钾等。
应根据所输送介质的性质、温度、压力来选用铜及铜合金管道所用的阀门、法兰及垫片。
在焊接铜及铜合金时，添加的元素包括有利元素和熔剂。
空调铜管安装施工方案
空调铜管安装施工方案一、前言随着人们生活水平的提高，空调在家庭和商业场所中的普及已成为常态。
而空调的铜管安装是确保空调系统正常运行的重要环节之一。
本文将介绍空调铜管安装的施工方案，希望对相关施工人员有所帮助。
二、施工前准备在开始安装空调铜管之前，需要进行以下准备工作：1.材料准备：确保所有需要使用的工具和材料已准备齐全，包括铜管、法兰、焊接工具等。
2.测量：根据空调机组的位置、管道长度等情况，进行准确的测量和布局。
3.安全防护：确保施工现场安全，佩戴好安全帽、手套等防护用具。
三、施工步骤1. 铜管切割1.根据测量好的尺寸，在铜管上做好标记。
2.使用专业的切割工具，如管切割器，将铜管按照标记处切割为所需长度。
2. 铜管清洁1.使用砂布或清洁剂清洁铜管表面，确保无杂质和氧化层。
2.确保管口平整光滑，以便后续焊接。
3. 铜管焊接1.将铜管和法兰边缘对齐，用夹具夹住。
2.使用焊接工具，如气焊或电焊，对接口进行焊接，确保牢固。
4. 测试1.完成铜管的安装后，进行压力测试，确保无漏气现象。
2.检查管道和法兰的连接处是否牢固，是否有松动现象。
四、施工注意事项1.在施工过程中，确保操作人员佩戴好安全装备，注意施工现场环境卫生和安全。
2.确保焊接工具的正常使用，避免因操作不当或设备故障导致安全事故。
3.在施工过程中，要保持清洁整洁，避免杂物进入管道内部影响使用效果。
五、施工总结空调铜管的安装是空调系统中至关重要的一步，正确的安装能够确保整个系统的正常运行。
通过本文的简要介绍，希望读者能够加深对空调铜管安装施工方案的理解，做好相关施工工作，确保空调系统的顺利运行。
空调铜管安装施工方案
空调铜管安装施工方案空调铜管的安装施工方案包括以下几个步骤：1.购买材料：首先要购买所需的空调铜管材料，包括直径和长度适合的铜管、铜制管件（如弯头、三通、四通等）、焊接材料（如焊剂和焊丝）和绝缘材料（如绝缘皮套和绝缘胶带）。
2.工具准备：准备好所需的工具，包括铜管切割工具（如剪刀或切割器）、锤子、扳手、钳子、焊接工具（如焊接枪或喷灯）、压力表、漏电检测仪等。
3.施工前准备：在进行施工前，需要对空调系统进行检查，确保所有的配件和设备都已购买完备，并按照空调的大小和安装位置进行合理布置。
同时还需确保施工区域的安全与整洁，清理周围杂物以便进行施工。
4.铜管测量和切割：根据空调系统的设计图纸以及实际安装情况，测量需要的铜管长度，然后使用铜管切割工具将铜管切割成所需的长度。
切割后需使用铜管切割工具去除铜管切割面的毛刺，并确保管口光滑。
5.焊接准备：在进行焊接前，需要对铜管和铜管件进行清洁，使用钳子或钢丝刷将铜管和铜管件表面的氧化物和脏物清除干净。
然后使用焊剂刷在铜管和铜管件的焊接面上涂抹一层焊剂。
6.焊接铜管：将铜管和铜管件按照设计图纸和实际安装情况进行组合，并用扳手或钳子固定住。
然后使用焊接工具（如焊接枪或喷灯）对铜管进行焊接，焊接时需同时加热铜管和铜管件，将焊剂融化并与铜管和铜管件融合在一起。
待焊接完成后，使用毛刷将焊接处的焊剂残留物清除干净。
7.绝缘处理：在铜管焊接完成后，使用绝缘皮套或绝缘胶带对铜管进行保护，以减少冷凝和能量损失。
首先将绝缘皮套或绝缘胶带套在铜管中，再用锤子将绝缘皮套或绝缘胶带压紧，使其紧密贴合铜管表面。
8.压力测试与漏电检测：在完成安装后，使用压力表对空调系统进行压力测试，以确保系统正常运行。
如果发现压力异常，需要检查是否有漏气现象，并及时进行修复。
此外，还需使用漏电检测仪对电气部分进行检测，确保系统安全稳定。
9.清洁与收尾：在施工完成后，需要对施工区域进行清洁，清除杂物和余料，并检查空调系统是否正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调铜管安装施工方案
一、施工准备
1.确定安装位置：首先需要确定空调室内机和室外机的安装位置，室
内机通常安装在室内墙壁上，室外机安装在室外平整的地面上。
2.确定管道路径：根据室内机和室外机的位置确定铜管的走向和路径，避免过长或过短的铜管长度，避免弯曲或过度拉伸。
3.准备工具和材料：准备好所需的工具和材料，包括铜管、绝缘套管、焊接配件、润滑剂、切管器、铜管弯头等。
二、安装流程
1.室内机安装：根据安装位置，在墙上钻孔，安装好室内机的固定架，将室内机固定在固定架上。
2.铜管连接：根据预定的管道路径，将铜管剪成所需长度，使用切管
器将铜管切割成所需长度，并用砂纸打磨铜管的两端。
3.绝缘套管安装：在铜管两端安装绝缘套管，确保绝缘套管包裹了整
个铜管的长度，并用绝缘胶带固定绝缘套管。
4.室外机安装：根据安装位置，将室外机放置在安装位置上，并使用
螺丝将室外机固定在地面上。
5.铜管连接：将铜管延伸至室外机，与室外机上的连接管连接。
使用
焊接配件将铜管固定在连接管上，并使用焊接工具进行焊接。
6.测试及调试：将空调系统上电，进行测试及调试，确保空调正常运行，并进行系统压力测试，检查是否有漏气现象。
三、注意事项
1.安全第一：在施工过程中，要注意人身安全，戴好安全帽、工作手套等个人防护用品，防止工具和材料掉落或砸伤人员。
2.铜管要求：选择质量好、材料纯净的铜管，确保铜管的连接牢固、不易产生漏气现象。
3.焊接要求：焊接时，要注意火焰的大小和温度，控制好焊接时间，确保焊接牢固，焊缝完整。
4.绝缘要求：安装绝缘套管时，要确保绝缘套管能够包裹住整个铜管的长度，固定绝缘套管时要使用绝缘胶带。
5.施工规范：按照空调厂家提供的施工规范进行施工，严格执行操作流程和规定，确保施工质量。
