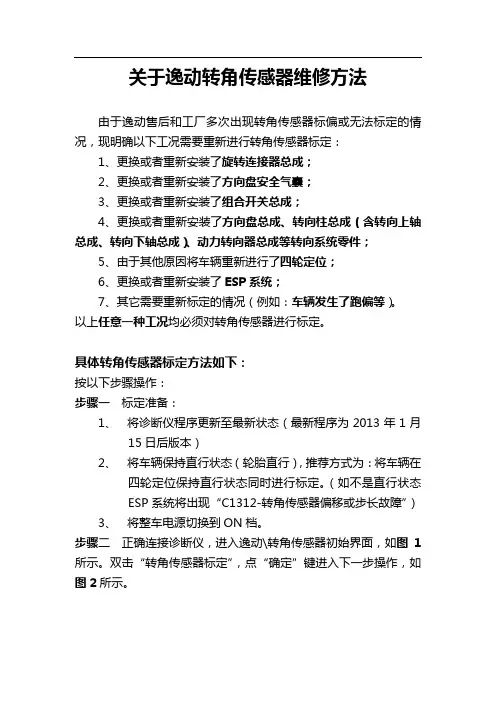

逸动转角传感器的维修方法
关于逸动转角传感器维修方法由于逸动售后和工厂多次出现转角传感器标偏或无法标定的情况，现明确以下工况需要重新进行转角传感器标定：1、更换或者重新安装了旋转连接器总成；2、更换或者重新安装了方向盘安全气囊；3、更换或者重新安装了组合开关总成；4、更换或者重新安装了方向盘总成、转向柱总成（含转向上轴总成、转向下轴总成）、动力转向器总成等转向系统零件；5、由于其他原因将车辆重新进行了四轮定位；6、更换或者重新安装了ESP系统；7、其它需要重新标定的情况（例如：车辆发生了跑偏等）。
以上任意一种工况均必须对转角传感器进行标定。
具体转角传感器标定方法如下：按以下步骤操作：步骤一标定准备：1、将诊断仪程序更新至最新状态（最新程序为2013年1月15日后版本）2、将车辆保持直行状态（轮胎直行），推荐方式为：将车辆在四轮定位保持直行状态同时进行标定。
（如不是直行状态ESP系统将出现“C1312-转角传感器偏移或步长故障”）3、将整车电源切换到ON档。
步骤二正确连接诊断仪，进入逸动\转角传感器初始界面，如图1所示。
双击“转角传感器标定”，点“确定”键进入下一步操作，如图2所示。
图1 初始界面图2 进入标定界面第2 页共7 页步骤三进入之后，等待1秒以上，待输出角度和标定状态显示稳定后点击“执行”开始进行标定，如图3所示。
标定中如图4所示。
注意：标定是自动过程，期间务必持续保持直行状态，不能转动方向盘、整车不能下电。
图3 标定界面第3 页共7 页图4标定中界面步骤四等待诊断仪提示SAS标定成功，同时标定状态显示为已标定，未转动方向盘时角度输出为0°，此时标定成功，如图5所示。
如图6所示，诊断仪提示标定失败，则请立即返回图1所示初始界面，并将整车电源重新上电到ON档，按以上步骤重新标定。
如重复操作标定5次失败，请检测线路或其它问题。
第4 页共7 页图5标定成功界面图6标定失败界面步骤五标定成功后点“退出”，退回图1所示初始界面，重新进入“天合EBC460 ESC/ABS(C201)”系统，点击“清除故障码”，如图7第5 页共7 页所示。

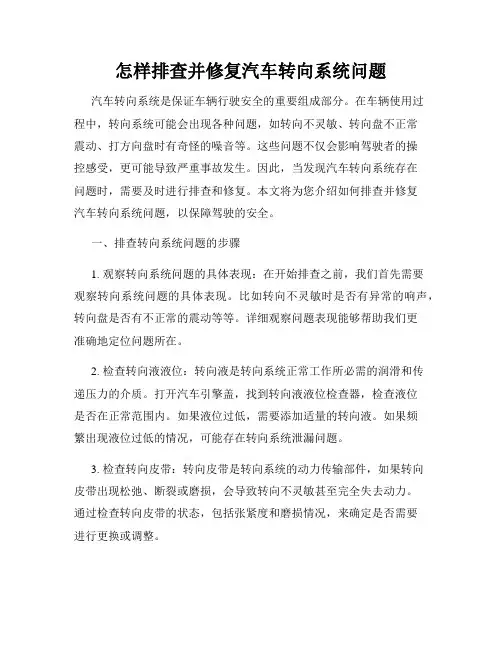

怎样排查并修复汽车转向系统问题
怎样排查并修复汽车转向系统问题汽车转向系统是保证车辆行驶安全的重要组成部分。
在车辆使用过程中，转向系统可能会出现各种问题，如转向不灵敏、转向盘不正常震动、打方向盘时有奇怪的噪音等。
这些问题不仅会影响驾驶者的操控感受，更可能导致严重事故发生。
因此，当发现汽车转向系统存在问题时，需要及时进行排查和修复。
本文将为您介绍如何排查并修复汽车转向系统问题，以保障驾驶的安全。
一、排查转向系统问题的步骤1. 观察转向系统问题的具体表现：在开始排查之前，我们首先需要观察转向系统问题的具体表现。
比如转向不灵敏时是否有异常的响声，转向盘是否有不正常的震动等等。
详细观察问题表现能够帮助我们更准确地定位问题所在。
2. 检查转向液液位：转向液是转向系统正常工作所必需的润滑和传递压力的介质。
打开汽车引擎盖，找到转向液液位检查器，检查液位是否在正常范围内。
如果液位过低，需要添加适量的转向液。
如果频繁出现液位过低的情况，可能存在转向系统泄漏问题。
3. 检查转向皮带：转向皮带是转向系统的动力传输部件，如果转向皮带出现松弛、断裂或磨损，会导致转向不灵敏甚至完全失去动力。
通过检查转向皮带的状态，包括张紧度和磨损情况，来确定是否需要进行更换或调整。
4. 检查转向管路连接：转向管路连接松动或漏气可能会导致转向不灵敏。
检查转向管路连接是否紧固，确保没有松动或漏气的现象。
如果存在问题，需要及时进行修复或更换。
5. 检查转向泵：转向泵是转向系统提供动力的关键组件，如果转向泵工作不正常，会影响转向系统的性能。
检查转向泵是否有异常噪音、漏油等现象，如有必要，需要进行修复或更换。
6. 检查转向机构：转向机构是转向系统的核心部分，包括转向齿轮、转向拉杆等。
检查转向机构是否有松动、磨损或损坏的情况，如果有需要及时修复或更换。
二、修复汽车转向系统问题的方法1. 更换转向液：如果转向液液位较低或存在泄漏问题，需要先解决液位问题。
打开转向液储液罐盖，慢慢地加入合适的转向液，直到液位达到正常范围。

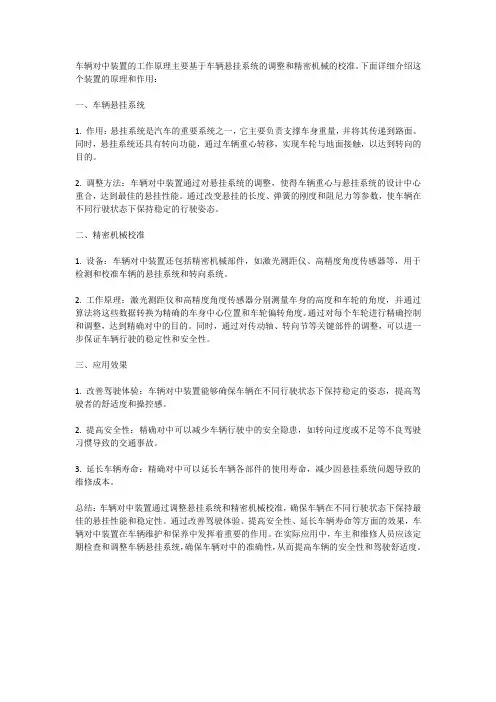

车辆对中装置工作原理
车辆对中装置的工作原理主要基于车辆悬挂系统的调整和精密机械的校准。
下面详细介绍这个装置的原理和作用：一、车辆悬挂系统1. 作用：悬挂系统是汽车的重要系统之一，它主要负责支撑车身重量，并将其传递到路面。
同时，悬挂系统还具有转向功能，通过车辆重心转移，实现车轮与地面接触，以达到转向的目的。
2. 调整方法：车辆对中装置通过对悬挂系统的调整，使得车辆重心与悬挂系统的设计中心重合，达到最佳的悬挂性能。
通过改变悬挂的长度、弹簧的刚度和阻尼力等参数，使车辆在不同行驶状态下保持稳定的行驶姿态。
二、精密机械校准1. 设备：车辆对中装置还包括精密机械部件，如激光测距仪、高精度角度传感器等，用于检测和校准车辆的悬挂系统和转向系统。
2. 工作原理：激光测距仪和高精度角度传感器分别测量车身的高度和车轮的角度，并通过算法将这些数据转换为精确的车身中心位置和车轮偏转角度。
通过对每个车轮进行精确控制和调整，达到精确对中的目的。
同时，通过对传动轴、转向节等关键部件的调整，可以进一步保证车辆行驶的稳定性和安全性。
三、应用效果1. 改善驾驶体验：车辆对中装置能够确保车辆在不同行驶状态下保持稳定的姿态，提高驾驶者的舒适度和操控感。
2. 提高安全性：精确对中可以减少车辆行驶中的安全隐患，如转向过度或不足等不良驾驶习惯导致的交通事故。
3. 延长车辆寿命：精确对中可以延长车辆各部件的使用寿命，减少因悬挂系统问题导致的维修成本。
总结：车辆对中装置通过调整悬挂系统和精密机械校准，确保车辆在不同行驶状态下保持最佳的悬挂性能和稳定性。
通过改善驾驶体验、提高安全性、延长车辆寿命等方面的效果，车辆对中装置在车辆维护和保养中发挥着重要的作用。
在实际应用中，车主和维修人员应该定期检查和调整车辆悬挂系统，确保车辆对中的准确性，从而提高车辆的安全性和驾驶舒适度。
中间位置转向试验和评价指标
中间位置转向试验和评价指标中间位置转向操纵稳定性的参数灵敏度分析和改进中间位置指的是车辆⾼速⾏驶时在直线⾏使位置附近，⽅向盘转动范围不太⼤，转动速度缓慢，侧向加速度较⼩时的⼀个区域，这个操纵区域称为中间位置（on-center）。
统计结果显⽰，车辆在⾼速⾏驶时，驾驶员绝⼤多数操纵⾏为发⽣在⽅向盘转动范围不太⼤，侧向加速度较⼩的⼀个区域内，需要急打⽅向的紧急情况相对较少，在⾼速公路上尤其如此。
在评估车辆⾼速⾏驶的操纵性能时，中间位置的路感是⼀个⾮常重要的问题，汽车的很多⾼速操纵稳定性能指标，例如经常评价的车辆是否发飘的问题就需要在这个区域内进⾏评估。
另外，转向系统的⾮线性特性在转向过程中起着⾮常重要的作⽤，尤其是在中间位置。
因此，在研究路感各影响因素的同时，重点需要研究⼲摩擦、液压助⼒等⾮线性特性的影响。
评价采⽤的客观评价指标，主要是那些与主观性评价相关性好的中间位置操纵稳定性客观评价指标。
1 中间位置操纵稳定性的客观评价⽅法可以通过侧向加速度、⽅向盘⼒矩和⽅向盘转⾓三者之间的相互关系对整车的操稳进⾏评价。
⽅向盘⼒矩VS侧向加速度从图中提取出五个评价指标：1）⽅向盘⼒矩为0时的车辆侧向加速度⽅向盘⼒矩为0时的汽车侧向加速度表征了汽车的回正性能。
为了理解这个指标的意义，可以设想汽车在移线运动中⽅向盘最后要回到直线⾏驶的位置之前，若松开⽅向盘，车辆并不会回到直线⾏驶的位置⽽会“卡住”在某处。
显然，此时⽅向盘⼒矩为0，但汽车仍在做⼤半径的曲线运动，仍有⼀定的侧向加速度，此加速度越⼩表明汽车的回正性能越好。
2）侧向加速度为0g时的⽅向盘⼒矩侧向加速度为0g时的⽅向盘⼒矩主要反映转向系统的⼲摩擦。
3）侧向加速度为0g时⽅向盘⼒矩梯度侧向加速度为0g时的⽅向盘⼒矩梯度就是⽅向盘⼒矩随侧向加速度的变化率，表征了车辆在直线⾏驶时的“路感”，它主要受到主销⼏何参数和总传动⽐的影响。
在装有动⼒转向的车辆上，转向机阀中扭⼒杆的刚度、转阀的设计及转向系统摩擦都会对其产⽣影响。
丰田转向角匹配安装方法
丰田转向角匹配方法转向角传感器损坏后，通常仪表内VSC，防滑指示灯和方向盘故障灯会同时点亮。
检测仪读内部故障C1433，C123，C120A读取ABS系统故障码为C1433:转向传感器内部电路故障。
遇到这种情况修复一下数据即可。
数据修复需要编程器改芯片程序，修改可以联系我，根据不同转向角传感器型号，89245-74010/0N020/0E020/06060/0D060/30110等型号，初始化数据修改数据修改之后装车，将转向角对0°，如果不对0°，跑一会数据还会损坏。
即使换新的转向角传感器，也需要正确匹配安装才能解决故障安装方法：把写好初始化数据的转角传感器和气囊游丝扣在一起，气囊游丝应该旋转到最中间位置。
（即例如，气囊游丝可以转6圈，我们应该转到第3圈位置，让气囊游丝可以左右旋转的圈数都相等，再和转向角传感器扣在一起。
如果不是扣在气囊游丝中间圈数，到时候向左或向右打尽方向就会把气囊游丝缆线拉断。
）传向角传感器把插头插好，点火开关必须处于关闭状态。
(游丝上不上都可以）转向角传感器角度调整：用431或其他解码器连接车辆，打开点火开关，进ABS看转向角度数据流，我们调整目标是0度，但实际上很难调整到0度，我们只要调整到正负偏差3度以内就可以了。
千万要记住，点火开关打开以后，我们只能通过431看度数，绝对不能碰传向角传感器。
如在点火开关打开的状态下调整，传向角传感器的数据又会损坏，必须在关闭点火开口后，拔掉插头，才能去调传向角传感器。
例如，现在看到显示是正40度，我们就关闭点火，拔掉插头，再去旋转转向角传感器一个角度，在插上，再打开点火，看角度数，反复这样操作，直到调整到接近正负3度以内。
最后安装上方向盘气囊完成。
（游丝装上）注意事项：这时候有又可能出现一个问题，气囊游丝的突出的插头位置和方向盘插头凹进去的位置对不上？这就说明气囊游丝里的大齿轮圈装错位置了，此时需要记住错误的位置，再拆卸气囊游丝，分开转向角传感器，调整大齿圈的位置，再用以上方法进行反复调整，让插头刚好在12点的位置，方向盘插头位置能对凹口上，转向角接近0度。
调方向盘顺时针旋转的方法
调方向盘顺时针旋转的方法要调整方向盘的顺时针旋转，我们需要以下步骤：步骤一：准备工作在开始调整方向盘之前，确保车辆处于停车状态，并将车辆的前轮向前方正对着车辆行驶的方向。
同时，找到车辆引擎盖下方的蓄电池，关闭车辆电源，以防止任何意外发生。
步骤二：解除方向盘锁定找到车辆仪表盘下方的方向盘锁定装置，一般位于方向盘下方的左侧或右侧。
根据车辆型号和品牌的不同，解锁方式也会有所不同。
一些车辆需要插入钥匙并稍微旋转，而其他车辆可能需要按下一个按钮。
请参考您的车辆的用户手册以了解具体的解锁方式。
步骤三：调整方向盘位置现在，可以开始调整方向盘的位置了。
将双手放在方向盘上，以免让方向盘过度倾斜或旋转过多。
用右手握住方向盘右侧，并用左手握住方向盘左侧，力量平均分配。
步骤四：顺时针旋转方向盘沿着顺时针方向，慢慢地旋转方向盘。
在开始旋转之前，请确保您不是在使用过多的力量来旋转方向盘。
尝试使用温和的力量，以免造成过度移动。
平滑的运动更容易控制和调整。
根据需要，您可以根据需要旋转方向盘的角度。
一般来说，您可能只需调整方向盘的方向，以便在行驶过程中更轻松的控制车辆。
步骤五：测试调整效果完成方向盘旋转后，拨动电源开关重新启动车辆电源，然后将车辆运行到一个较平坦的道路上。
确保车辆行驶稳定，并关注方向盘的位置。
您应该会发现调整后的方向盘在行驶时更加舒适和容易控制。
如果仍然感到不舒适或有其他问题，请考虑寻求专业人士的帮助。
步骤六：锁定方向盘确保方向盘位置调整到满意后，请重新锁定方向盘。
按下专用设备或旋转钥匙将其锁定在原位，以确保方向盘在行驶中不会意外调整。
总结：调整方向盘的顺时针旋转是一项相对简单的任务，只需按照以上步骤逐步操作即可。
但请记住，在进行任何操作之前，请确保您已经仔细阅读您的车辆用户手册，并根据手册中的指示进行操作。
为了安全起见，如果您对此过程感到不确定，最好咨询专业人士的意见或在专业技术支持下完成操作。
速腾转向角度传感器的匹配方法
速腾转向角度传感器的匹配方法
如果更换了转向角传感器G85、转向机总成含转向控制单元J500、转
向拄开关总成含控制单元J527，做过一次车轮定位的调整，做过转向
零位（中间）位置设定后，或出现故障代码：“02546”，需要做转向
极限位置的设定。
极限位置设定方法：前轮处于直线行驶状态，启动发动机，方向盘朝
左转动10°左右，停顿1~2秒钟，回正，再朝右转动10°左右，停顿1~2 秒钟，回正，双手离开方向盘，停顿1~2秒钟，然后方向朝左打到底，
停顿1~2秒钟，再朝右打到底，停顿1~2秒钟，方向盘再回正，关闭点
火开关，6秒钟后生效。
注意：做完转向零位（中间）位置设定和转向极限位置的设定后，必须用5051进入44-02查询转向系统无故障，设定工作才能结束。
大众迈腾转角传感器的匹配操作
大众迈腾转角传感器的匹配操作
大众迈腾转角传感器的匹配操作:
在更换转向角传感器G85、转向机总成含转向控制单元J500、转向柱开关总成含控制单元J527，做过一次车轮定位的调整，做过转向零位（中间）位置设定后，或出现故障代码“02546”时，就需要做转向极限位置的设定。
【1】手工设定方法
前轮处于直线行驶状态，启动发动机，方向盘朝左转动10°左右，停顿1~2s，回正，再朝右转动10°左右，停顿1~2s，回正，双手离开方向盘，停顿1~2s，然后方向朝左打到底，停顿1~2s，再朝右打到底，停顿1~2s，方向盘再回正，关闭点火开关，6s后生效。
注意
做完转向零位（中间）位置设定和转向极限位置的设定后，必须用电脑解码器进入44-02查询转向系统无故障，设定工作才能结束。
（2）电脑解码器设定方法
①连接故障诊断仪进入地址码03，输入功能码“11”，输入编码“40168”。
②将转向盘置于正前方居中位置，输入功能码“08”，查看下004通道第一显示区是否为0°（规定范围士10°）。
③输入功能码04→060，此时ABS、ESP、EPS警告灯点亮。
④输入功能码06退出，启动发动机并在平坦路面以15~20km/h车速行驶，左右转动转向盘到极限位置，行驶一段距离后匹配即完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
别克新君越轿车转向盘转角传感器对中程序
杭州腾骅自动变速箱维修专家总结：
（1）通过转向盘使前轮处于正中位置；
（2）施加驻车制动，或将变速杆置于P挡位置；
（3）将故障检测仪连接至故障诊断连接器上；
（4）将点火开关置于ON位，但不要启动发动机；
（5）在故障检测仪的“转向盘转角传感器模块配置／重新设置功能”列表中，
选择“转向盘转角传感器重置”选项；
（6）按故障检测仪的提示完成重置程序；
（7）在故障检测仪的“转向盘转角传感器模块配置／重新设置功能”列表中，
选择“转向盘转角传感器读入”选项；
（8）按故障检测仪的提示完成读入程序；
（9）在故障检测仪的“电子制动控制模块配置／重新设置功能”列表中，选择
“转向盘转角传感器读入”选项；
（10）按故障检测仪的提示完成读入程序；
（11）清除可能设置的任何故障代码。
