料浆法制粉状磷酸一铵
料浆法磷酸铵二铵
料浆法磷酸铵二铵料浆法磷酸铵二铵是一种常用的合成磷酸铵的方法。
本文将介绍料浆法磷酸铵二铵的原理、工艺流程以及其应用领域。
一、原理料浆法磷酸铵二铵是利用磷酸铵二铵的溶解度较低的特点，通过溶液浓缩的方式进行合成。
具体原理是将磷酸铵二铵的溶液通过蒸发浓缩，使其溶质浓度逐渐增加，最终达到饱和状态，再通过冷却结晶得到磷酸铵二铵结晶。
二、工艺流程料浆法磷酸铵二铵的工艺流程主要包括溶解、浓缩和结晶三个步骤。
1. 溶解：将磷酸铵二铵粉末加入适量的溶剂中，搅拌使其充分溶解，形成磷酸铵二铵的溶液。
2. 浓缩：将磷酸铵二铵的溶液通过加热蒸发的方式进行浓缩。
在浓缩的过程中，需要控制好温度和溶液的浓度，使其逐渐达到饱和状态。
3. 结晶：将浓缩后的磷酸铵二铵溶液进行冷却，使其逐渐结晶。
结晶过程中，可以通过搅拌或添加种晶剂来促进结晶的进行。
最终得到的结晶物即为磷酸铵二铵。
三、应用领域磷酸铵二铵作为一种重要的化肥和工业原料，在农业、化工等领域有广泛的应用。
1. 农业领域：磷酸铵二铵可作为一种高效的氮、磷肥料，广泛应用于农作物的生产中。
其可以提供植物所需的氮、磷养分，促进植物的生长和发育，提高作物的产量和品质。
2. 化工领域：磷酸铵二铵在化工工业中也有广泛的应用。
它可以用作硫酸铵的替代品，用于制备磷酸铵盐和磷酸铵肥料。
此外，磷酸铵二铵还可用于制备磷酸铵盐溶液，作为电解质溶液用于电镀工艺中。
3. 其他领域：除了农业和化工领域，磷酸铵二铵还可以用于制备阻燃剂、金属表面处理剂、水处理剂等。
其阻燃剂的应用在电子电器、建筑材料等领域具有重要意义，可以提高材料的防火性能。
料浆法磷酸铵二铵是一种常用的合成磷酸铵的方法。
通过溶解、浓缩和结晶等步骤，可以得到高纯度的磷酸铵二铵。
其在农业、化工和其他领域有广泛的应用，对于提高农作物产量、制备化学品和改善材料性能等方面起着重要作用。
磷酸一铵
磷酸一铵- 性质磷酸二氢铵为无色透明的正方晶系粗大或细小晶体。
相对密度(19℃)1. 803，熔点150℃。
易溶于水，微溶于醇，不溶于酮。
在空气中稳定，加热到100～110℃不会失去氨；加热到130℃以上时开始分解，并逐步放出氨和水，生成偏磷酸铵和磷酸的混合物。
其水溶液呈酸性，1%溶液的pH 值为4.5。
磷酸一铵- 制法将85%的热法磷酸加以适当稀释后，通入文氏管式气流混合反应器中，再通入氨气进行混合反应，反应完毕后进行过滤。
滤液在冷却结晶器中冷至26℃以下，析出结晶，再经分离脱水、干燥，制得成品。
或者将稀释至so%～ss%的稀磷酸计量加入带有搅拌器和夹套的搪瓷釜中，在搅拌下利用氨分布器缓慢通入氨气进行中和反应，反应完毕后进行冷却结晶，经分离脱水和干燥后，得到磷酸二氢铵成品。
还可以先将磷酸二氢钙和硫酸铵分别制成低于饱和浓度的溶液。
将磷酸二氢钙溶液加入反应器中，并于搅拌下通蒸汽升温至95℃以上，再缓慢加入硫酸铵溶液进行复分解反应，生成磷酸=氢铵和硫酸钙。
将反应液过滤，溏液送入蒸发器蒸发至沸点，然后放入冷却结晶器内冷至40℃以下析出结晶，经离心分离、干燥后，制得磷酸二氢铵。
磷酸一铵- 用途在循环水和锅炉水处理中，可用作阳极缓蚀剂，磷酸二氢铵和铬酸盐一样，能在金属表面上形成一层相当坚硬的保护膜。
在水的生物化学处理中，磷酸二氢铵可用作生物的培养剂磷酸一铵- 安全性磷酸蒸气能引起鼻黏膜萎缩I对皮肤有相当强的腐蚀作用，可引起皮肤炎症性疾患，能造成全身中毒现象。
空气中最高容许浓度为1mg／m3。
生产人员工作时应穿戴防护用具，如工作服、橡皮手套、橡皮或塑料围裙、长筒胶靴。
注意保护呼吸器官和皮肤，如不慎溅到皮肤，应立即用大量清水冲洗，把磷酸洗净后，一般可用红汞溶液或龙胆紫溶液涂抹患处，严重时应立即送医院诊治。
磷酸用聚乙烯塑料桶或钢塑桶装，桶口必须加内盖和外盖严密封闭。
每桶净含量25kg, 30kg, 35kg, 200kg, 330kg。
年产10万吨磷酸一铵工艺设计
学校代码：学号：0 毕业设计（论文）BACH ELOR DISSERTATI ON论文题目：年产10万吨磷酸一铵工艺设计（铵中合）学位类别：工学学士学科专业：化学工程与工艺作者姓名：导师姓名：完成时间：2013.6.3年产10万吨磷酸一铵工艺设计(铵中和)摘要中国是一个人口大国，拥有十几亿人口，而且还有不断增加的趋势，因此，食物的来源问题日益严峻，农业的发展成了必不可少的话题。
但耕地面积总量将保持动态平衡。
因此，提高单位面积产量是增加粮食产量的重要途径之一，而合理增施化肥又是提高单位面积产量的直接有效的措施。
磷铵是复合肥料最重要的品种，养分含量高，可做为肥料直接使用。
本设计主要针对10万吨/年粒状磷酸一铵工艺及主要设备进行，采用一二效蒸发方式达到节能同时又保证了设备投资合理，采用喷浆造料干燥一体化机节约了生产空间，内有自循环螺旋返料系统解决了造料返料大问题，工艺过程合理，投资成本不高。
关键词：磷酸一铵；工艺设计；节能；合理Technological design of an 100000t Monoammonium enginerring project （Ammonium neutralization reaction）AbstractChina is a populous country, with billion-plus populations, but also the trend of increasing, therefore, the problem of the food source is more and more serious, the development of agriculture became the essential topic. But the total cultivated land will keep dynamic balance. Therefore, increase unit area yield is one of the important ways to increase food production, and reasonable to add fertilizer is directly effective measures to increase the unit area output. Ammonium phosphate compound fertilizer is the most important varieties, high nutrient content, can be used as fertilizer directly.This design is mainly aimed at 100000 t/a granulated monoammonium phosphate process and main equipments, using two effect evaporation achieve energy saving at the same time to ensure the reasonable investment in equipment, adopting deflecting drying integration of shotcrete machine to save the production space, with the circular spiral returns system can solve the problem of the deflecting returns big, reasonable technological process, investment cost is not high.Keywords: monoammonium phosphate;Process design;energy conservation; reasonable目录第一章前言 (1)1.1 磷酸一铵相关的物化性质 (1)1.1.1磷酸一铵的物理性质 (1)1.1.2磷酸一铵在农业中的应用 (1)1.1.3工业级磷酸一铵 (2)1.2我国日益重要的农业 (2)第二章磷酸一铵工艺的路线选择 (3)2.1磷酸一铵的生产方法 (3)2.2磷酸铵生产的化学反应原理和物化性质 (3)2.2.1铵中和反应 (3)2.2.2磷酸铵的物理性质 (3)2.3磷铵生产工艺 (4)第三章工艺计算 (6)3.1物料平衡计算 (6)3.1.1 计算条件 (6)3.1.2 氨中和系统物料恒算 (6)3.1.3 浓缩系统物料恒算 (10)3.1.4 干燥系统物料恒算 (11)3.1.5消耗定额及产品规格（按每吨磷铵产品计） (12)3.2热量平衡计算 (13)3.2.1 计算条件 (13)3.2.2 氨中和系统热量衡算 (14)3.3浓缩系统热量衡算 (16)3.4喷浆造粒干燥机热量 (20)3.4.1 已知条件 (20)3.4.2 浓缩计算 (20)3.5小时物料平衡图 (21)3.5.1 小时物料平衡 (21)3.5.2 小时物料平衡图 (22)第四章主要设备的选型 (23)4.1中和反应器 (23)4.1.1 中和反应器已知条件 (23)4.1.2 中和反应器计算 (23)4.2喷浆造粒干燥机 (24)4.3闪蒸室计算 (25)第五章厂区及车间布置设计 (26)6.1 总平面布置原则 (26)6.2 车间布置设计的意义 (28)6.3 车间布置的原则 (29)6.4 车间布置设计 (29)第七章结论 (30)参考文献 (31)致谢 (32)第一章前言1.1 磷酸一铵相关的物化性质1.1.1磷酸一铵的物理性质磷酸一铵别名磷酸二氢铵呈白色粉状或颗粒状物（粒状产品具有较高的颗粒抗压强度），密度1.803（19℃）。

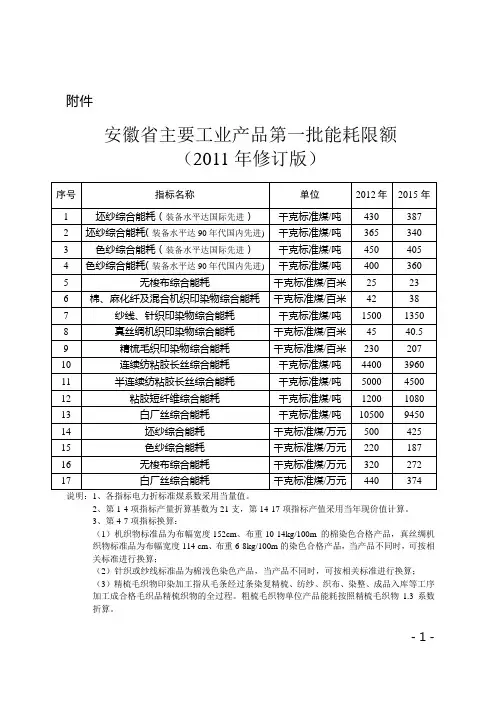

主要工业产品能耗限额-安徽省第一批(2011年修订版)
附件
安徽省主要工业产品第一批能耗限额
（2011年修订版）
说明：1、各指标电力折标准煤系数采用当量值。
2、第1-4项指标产量折算基数为21支，第14-17项指标产值采用当年现价值计算。
3、第4-7项指标换算：
（1）机织物标准品为布幅宽度152cm、布重10-14kg/100m 的棉染色合格产品，真丝绸机织物标准品为布幅宽度114 cm、布重6-8kg/100m的染色合格产品，当产品不同时，可按相关标准进行换算；
（2）针织或纱线标准品为棉浅色染色产品，当产品不同时，可按相关标准进行换算；
（3）精梳毛织物印染加工指从毛条经过条染复精梳、纺纱、织布、染整、成品入库等工序加工成合格毛织品精梳织物的全过程。
粗梳毛织物单位产品能耗按照精梳毛织物1.3系数折算。
- 1 -
安徽省主要工业产品第二批能耗限额
（2011年修订版）
- 2 -
安徽省主要工业产品第三批能耗限额
（2011年修订版）
注：1、本定额统计范例、计算方法按国家相关标准执行。
2、本定额电力折标系数为0.404。
- 3 -
安徽省主要工业产品第四批能耗限额
（2011年修订版）
- 4 -
安徽省主要工业产品第五批能耗限额
（2011年修订版）
- 5 -
- 6 -。
农业部各种肥料标准及检测方法
常见肥料检验项目和标准1.复混肥料检测项目：总氮、有效磷、钾含量，水分，粒度，水溶性磷占有效磷百分率，氯离子。
GB 15063-2001 《复混肥料（复合肥料）》本标准规定了复混肥料的技术要求、试验方法、检验规则以及标识、包装、运输和储存。
本标准适用于复混肥料（包括各种专用肥料以及冠以各种名称的以氮、磷、钾为基础养分的三元或二元固体肥料）；已有国家或行业标准的复合肥料如磷酸一铵、磷酸二铵、硝酸磷肥、磷酸二氢钾、钙镁磷肥等应执行相应的产品标准。
复混肥料（复合肥料）应符合的要求于 % 。
2 、以钙镁磷肥等枸溶性磷肥为基础磷肥并在包装容器上注明为“枸溶性磷”，可不控制“水溶性磷占有效磷百分率” 指标。
若为氮、钾二元肥料，也不控制“水溶性磷占有效磷百分率” 指标。
3 、如产品氯离子含量大于 % ，并在包装容器上注明“含氯”，可不检验该项目；包装容器未标明“含氯”时，必须检验氯离子含量。
4 、标称硫酸钾（型）、硝酸钾（型）、硫基的复混肥料（复合肥料）产品包装标识上不得标明“含Cl ”或“含氯”。
. 总氮含量测定蒸馏后滴定法 GB 8572-88 。
平行测定的绝对差值≤ % ，不同实验室测定结果的绝对差值≤ % 。
在酸性介质中还原硝酸盐成铵盐，在触媒存在下，将有机态氮或尿素态氮和氰氨态氮转化为硫酸铵，从碱性溶液中蒸馏出氨，用过量硫酸标准溶液吸收，以甲基红 - 亚甲基蓝乙醇溶液为指示剂，用氢氧化钠标准溶液反滴定，即可间接计算出氮含量。
. 有效磷含量测定磷钼酸喹啉重量法 GB/T 8573-1999 。
平行测定的绝对差值≤ % ，不同实验室测定结果的绝对差值≤ % 。
用水和乙二胺四乙酸二钠（ EDTA ）溶液提取复混肥料中的水溶性磷和有效磷，提取液中的的正磷酸根离子，在酸性介质中和喹钼柠酮试剂生成黄色磷钼酸喹啉沉淀，用磷钼酸喹啉重量法测定磷的含量。
. 钾含量测定四苯基合硼酸钾重量法 GB 8574-88 。
钾含量 <10% ，平行测定的绝对差值 % ，不同实验室测定结果的绝对差值 % ；钾含量 10~20% ，平行测定的绝对差值 % ，不同实验室测定结果的绝对差值 % ；钾含量 >20% ，平行测定的绝对差值 % ，不同实验室测定结果的绝对差值 % 。
农业标准-磷酸一铵、磷酸二铵中总氮含量测定
农业标准-磷酸一铵、磷酸二铵中总氮含量测定1主题内容与适用范围本标准规定了用蒸馏后滴定法测定磷酸一铵类、磷酸二铵类肥料中氨态氮含量。
本标准适用于磷酸浓缩法或料浆浓缩法所制得的磷酸铵类肥料的氨态氮含量测定。
2引用标准GB 601化学试剂滴定分析用标准溶液的制备3原理从碱性溶液中蒸馏出氨，用过量硫酸标准溶液吸收，以甲基红或甲基红－亚甲基蓝乙醇溶液为指示剂，用氢氧化钠标准溶液反滴定。
4试剂分别中，除非另有说明，限用分析纯试剂、蒸馏水或相同纯度的水。
4.1硫酸铵（GB 1396）：优级纯，在105℃干燥至恒重；4.2盐酸（GB 622）：1+1溶液；4.3氢氧化钠（GB 629）：约400g/L溶液；4.4氢氧化钠标准溶液：c(NaOH)=0.2mol/L（相当于0.2N），按GB 601配制与标定；4.5硫酸（GB 625）：c()=0.2mol/L标准溶液（相当于0.2N），按GB 601配制与标定；4.6甲基红（HG 3－958）；4.795%乙醇（GB 678）；4.8亚甲基蓝（HGB 3394）；4.9指示剂溶液：4.9.1甲基红－亚甲基蓝乙醇溶液：溶解0.2g甲基红、0.1g亚甲基蓝于100mL 95%乙醇中；4.9.2甲基红乙醇溶液：溶解0.1g甲基红于50mL、95%乙醇中；4.10pH试纸：广泛范围。
5仪器1]5.1蒸馏仪器蒸馏仪器的各部件用橡皮塞和橡皮管连接，或是采用球形磨砂玻璃接头。
为保证系统密封，球形玻璃接头应用弹簧夹子夹紧。
仪器如图所示。
5.1.1圆底烧瓶：容积为1L。
5.1.2单球防溅球管和顶端开口、容积为100mL的圆筒形滴液漏斗。
5.1.3阿里因（Allihn）式冷凝管：带有容积约100mL七球泡形冷凝管，导出管上端，有一扩大球泡，下端为出口。
5.1.4接受器：容积500mL锥形瓶或烧杯。
5.2滴定管：容积50mL，二根。
5.3单刻度容量瓶：容积为500mL。
5.4单刻度移液管：容积为25、50mL。
磷酸铵肥料生产
图11 氨在磷酸氨化饱和溶液上面的分压
图12 124℃时氨和水分压 与N/P比的关系
化学工业出版社
综上所述，磷酸铵生产过程中，为了使生产顺利进行并保 证磷铵产品的质量，需要综合考虑磷铵的性质及磷酸氨化过 程中物相的变化（即保持料浆有较好的流动性）、磷铵产品 在干燥过程中稳定性好和氨损失要少等。故磷铵生产需要控 制的条件有：氨化温度、操作压力、中和度（即NH3/H3PO4 摩尔比）。这些条件还因操作压力不同，具体的条件亦有所 区别（如下表所示）。 产品类型 NH3/H3PO4摩尔比（中和度） MAP DAP 常压 常压 预中和 05～0.7 最终 1.2～1.3 温度/℃ 干燥机尾出口70～ 110 干燥机尾出口低于 85
化学工业出版社
磷铵生产的化学反应分析（主反应）
NH3(g)+H3PO4(l)→NH4H2PO4(s) △H298=-126kJ 2NH3(g)+H3PO4(l) →(NH4)2HPO4(s) △H298=-203kJ 以湿法磷酸为原料，则存在以下反应（副反应）： H2SO4(l)+2NH3(g) →(NH4)2SO4(s) △H=-265.3kJ H2SiF6(l)+2NH3(g) → (NH4)2SiF6(s) △H=-184.5kJ CaSO4· 2O + H3PO4 + 2NH3→CaHPO4· 2O + (NH4)2SO4 2H 2H Fe2(SO4)3(g) + 2H3PO4(l) + 6NH3(g) →2FePO4(s) + 3(NH4)2SO4(s) △H=-586.5kJ Al2(SO4)3(g) + 2H3PO4(l) + 6NH3(g) →2AlPO4(s) + 3(NH4)2SO4(s) △H=-586.5kJ MgSO4 + H3PO4 + 2NH3 + 3H2O→ MgHPO4· 2O + (NH4)2SO4 (pH＜4) 3H MgSO4 + H3PO4 + 3NH3 + 6H2O→ MgNH4PO4· 2O + (NH4)2SO4 (pH＞4 6H
利用钛白废酸制高纯度磷酸一铵试验简介
利用钛白废酸制高纯度磷酸一铵试验简介叶树滋(广州市虹达技术开发公司,广东广州 510140) 摘 要:试验表明,用钛白粉生产中副产的w (H 2S O 4)≈20%的钛白废酸,经浓缩、净化及再稀释后与磷矿粉反应,在加入净化添加剂的条件下制得纯净的湿法磷酸与氨或碳酸氢铵反应,可代替热法磷酸为原料生产相同质量的高纯度磷酸一铵。
分析了该工艺的技术可行性和经济可行性,认为所得的纯净磷酸也可加工成其他高纯度磷化工产品。
关键词:钛白废酸;磷矿粉;湿法磷酸;磷酸一铵+高纯度;试验;简介中图分类号:T Q126.35 文献标识码:B 文章编号:1009-1904(2007)05-0034-041 概况通常,用硫酸法生产每吨钛白粉约需w (H 2S O 4)为98%的浓硫酸4t,反应后约产生w (H 2S O 4)为20%的稀硫酸(俗称钛白废酸)8t 左右。
这样的稀硫酸虽可浓缩后重复使用,但需增加设备投资与能耗。
因此,目前国内大部分钛白粉厂特别是中小型厂对这些废酸多采用石灰中和或免费供应用户,甚至倒贴费用交他人处理。
近年来,随着我国对环保要求日益严格的情况下,也有部分钛白粉厂因废酸处理问题无法解决而被迫停产。
磷酸一铵又名磷酸二氢铵(NH 4H 2P O 4),是一种沿用已久的磷酸盐,除用作化肥外,工业上主要用作阻燃剂、灭火剂,高纯度的尚可用于医药、食品等材料的方法获得的表面,其R a 的最大允许值均为3.2μm 。
考虑膜片的厚度为1.5mm 、选用PTFE 材料冲压,设计模具时凹模和凸模的内侧间隙定为δ=1.7mm 。
模具的材料选用易加工、低温热变形小、耐磨性好、光洁度高、制模费用低的45号优质碳素钢。
膜片冲压采用了传动式螺杆压机。
模具采用倒装结构,上模利用螺杆下行压料,压板将PTFE 料板压住,防止板料起皱。
PTFE 板料加温到280℃,保温3h,凹、凸模再进行冲压制膜片。
冲压过程要缓慢地下行上模。
冲压前要先给模具润滑才能使得上模回程脱模时PTFE 板料不粘接模具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
料浆法制粉状磷酸一铵
【摘 要】本文主要介绍了利用中低品位磷矿采用料浆浓缩法制备粉状磷酸
一铵（MAP）的工艺流程。
【关键词】中低品位磷矿；料浆法；三效蒸发浓缩；尾气二次洗涤
0.概述
利用稀磷酸生产磷酸铵的工艺，根据中和浓缩的先后顺序不同，可以分为“传
统法”和“料浆法”。
“传统法”流程为稀磷酸→浓缩→氨中和→干燥。此法为引进技术。由于在磷
酸浓缩过程中会析出大量固体悬浮物，使磷酸粘度增高，加热器结垢严重。故此
工艺要求含杂质较低的富磷矿（P2O5≥30%，R203/P2O5≤12%，MgO/P2O5≤5%）。
“料浆法”流程为稀磷酸→氨中和→磷铵料浆浓缩→干燥。此法为国产技术，
设备已实现国产化。由于磷铵料浆浓缩过程中的温度、压力、结垢机理等与磷酸
浓缩显著不同，加热器基本不结垢或少结垢。故此工艺可适合杂质含量较高的中
品位磷矿（P2O5≥26%，R2O3/P2O5≤18%，MgO/P2O5≤10%）。
本项目以湖北宜昌磷矿为原料制取磷酸，从而制备MAP，由于其磷矿品位
偏低，故采用料浆法制备工艺，设计能力15万吨/年。
1.主要原料
22%P2O5稀磷酸（从矿石制备而来）+99.5%液氨（来自氨球罐）。
2.工艺流程
2.1氨化中和反应
本项目采用是外环流氨化反应器系统，主要由管式反应器、快速氨化反应器
和给料循环泵等设备组成。
气氨与磷酸的加入量通过比例调节进行控制，中和度维持在1.10～1.15之
间。因为在这个范围内，磷酸氨化溶液中的氨分压极低，不必回收逸出到中和尾
气中的氨。
气氨在管式反应器中与氨化料浆发生中和反应。料浆吸收反应放出的热量形
成过热料浆并进入快速氨化器，在快速氨化器上部空间闪蒸降温。给料循环泵对
快速氨化器中的料浆进行强制循环，强化气液传质，使物料充分反应。
由于在氨化反应中会产生大量的热量并形成二次蒸汽，本项目利用该二次蒸
汽作为二、三效加热浓缩的热源，从而减少一次蒸汽的使用量。
2.2三效蒸发浓缩
本项目采用逆流真空三效蒸发流程。每套系统的主要设备包括蒸发器、加热
器、循环泵。在蒸发器中料浆沿管程流动，蒸汽沿壳程流动。二、三效蒸发室为
真空浓缩（真空度为：～70kPa），一效蒸发室为常压。蒸发温度不宜超过115℃，
以减少磷铵料浆蒸发过程的氨损失。
一效蒸发器采用一次蒸汽作为热源，二效、三效利用氨化反应和一效蒸发器
中产生的二次蒸汽作为热源，从而节省大量一次蒸汽使用量，气水比可以降低到
0.45。经过三级浓缩后，磷铵料浆的含水量由52%降低至30%。
2.3 喷粉塔逆流干燥
本项目采用喷粉塔逆流干燥工艺。该工艺由燃煤热风炉、高压泵、喷雾干燥
塔和空气鼓风机等设备组成。
含水率30%的磷铵料浆，用高压泵加压至8.0MPa并送到喷粉塔顶雾化。雾
化料在喷粉 塔内与热空气逆流接触并被干燥。干燥后的雾化料成粉状并从溢流
口流出，通过冷却皮带输送机和成品皮带输送机送往包装车间的成品贮斗，由自
动定量包装机包装成成品。
在沉降室得到的产品细粉通过清仓皮带输送机也送往成品皮带输送机，并最
终包装成成品。
燃煤热风炉是在炉膛内直接与空气换热，具有效率高、设备紧凑、烟尘少、
干燥能耗比蒸汽加热降低20%以上。同时也减少对外部公用工程的依赖性，提高
了装置运行可靠性。
2.4二级尾气洗涤
本项目设置两级尾气洗涤系统，对尾气中的粉尘和氨充分吸收，达到排放标
准。
一级尾气洗涤塔的洗涤液为稀磷酸，二级洗涤液为工艺水。洗涤液经尾气洗
涤泵加压至0.25Mpa并送至喷淋洗涤塔。洗涤液从塔顶两层环管喷头中喷出，与
尾气在塔内逆流接触，充分反应，达到洗涤的目的。
每台喷淋洗涤塔配一台尾气洗涤槽，两台尾气洗涤泵，一开一备。洗涤塔与
洗涤槽垂直安装。尾气经两级洗涤后通过引风机升压后进行高点排放。
3.设备及管道布置
由于磷铵料浆含固量高，为利于料浆流动，加热器中心与循环泵出口管垂直
布置。输送料浆管道采用坡度连接，并尽量减少弯头。
4.安全措施及环保措施
本装置的主要危险介质为氨。氨为乙类可燃易爆气体，有较强的刺激性气味。
采取的措施为：对有氨排放的所有点均进行密闭收集，并经处理后排放；位于气
氨泄放源附近的泵采用防爆电机；本装置放空等排放的料浆，通过地下槽收集，
并用泵定时送回浓缩系统中，从而减少了废水的排放量，并提高了产品的回收率。
5.结语
本项目采用料浆法制备MAP，投产后产出合格产品，各项指标达到了设计
要求。我国磷矿资源的现状是大于30%P2O5的磷矿不足10%，难选的胶质磷矿
约占73%，可以说料浆法对利用我国丰富的中品味磷矿资源开辟了一条新途径。
[科]
【参考文献】
[1]化工部硫酸与磷肥设计技术中心.磷酸.磷铵.重钙.技术与设计手册.化学工
业出版社，1997：380～400.
[2]应建康，张允湘，钟本和.料浆法磷铵工艺的发展和展望.四川大学学报（工
程科学版），2003，32（2）：1～4.
[3]张允湘.磷肥与复合肥料工艺学.化学工业出版社，2008：190～200.
[4]应建康，钟本和，张允湘.料浆法磷鞍工艺的技术经济优势.磷肥与复肥，
1994（4）：1～5.
