机电安装电气.给排水.暖通和人防工程预留预埋施工总结86页PPT

机电安装中电气管线预留预埋工作要点分析

摘要：预留预埋对机电安装工程来说，是施工的难点同时又是重点，与土建工序的协调和预留预埋的质量标准相辅相成而又相互制约。前期图纸熟悉与深化、把控预留预埋的质量，不但能缩短工期和节约成本，而且能为后续的安装工程打好基础。

关键词：机电安装；电气管线；预留预埋

1机电安装中电气管线预留预埋的必要性

机电安装施工是整体建筑工程项目的关键构成，其施工质量与整体建筑施工效果息息相关，而且与建筑工程后期使用功能的稳定性具有直接的联系。因此，要加强对机电安装工作的重视，优化工作安排，确保机电安装工作的顺利开展。其中电气管线预留预埋是机电安装工作的关键，需要严格按照设计图纸要求对电气管线进行规范化、标准化预留预埋，才能为机电设备的顺利安装奠定良好的基础。因此，需要做好电气管线敷设工作，确保电气设备的安全使用，为机电安装工作的高质量开展提供坚实的技术支持。同时保障施工作业的安全性与可靠性，优化工作环境，并确保电气管线预留预埋作业与建筑工程实际施工情况的高度匹配，制订具备可行性的工作规划，并形成科学合理的预埋方案，促进预留预埋作业的顺利实施，减少设备散热、外界热源问题的影响。

2机电安装中电气管线预留预埋工作要点

2.1严格审核施工图纸

机电安装是建筑工程的重要组成部分。随着机电设备数量和类型的增加，对电气管道敷设、预留和预埋的需求也在增加。电气管道的预留和埋设条件相对复杂，容易受到其他领域技术含量的影响。要求技术人员严格审查施工图纸，有效识别和解决潜在的风险因素，确保电气管线预留和预埋的顺利进行。电气管道预留预埋施工图应严格按照相关要求进行设计和绘制，并准备好相关设备。同时，定期对技术人员进行技能培训，确保电气管线预留预埋的顺利实施。加强设计人员与技术人员之间的沟通，能够及时沟通并有效解决施工图纸的设计问题，明确施工模式，改进施工方法，促进电气管道预留预埋作业与其他作业的协调。其中，要做好设计图纸会审工作，优化设计交底，明确设计意图，分析图纸和图例的可行性，分析管道接入方式，明确预留孔洞和套管数量。

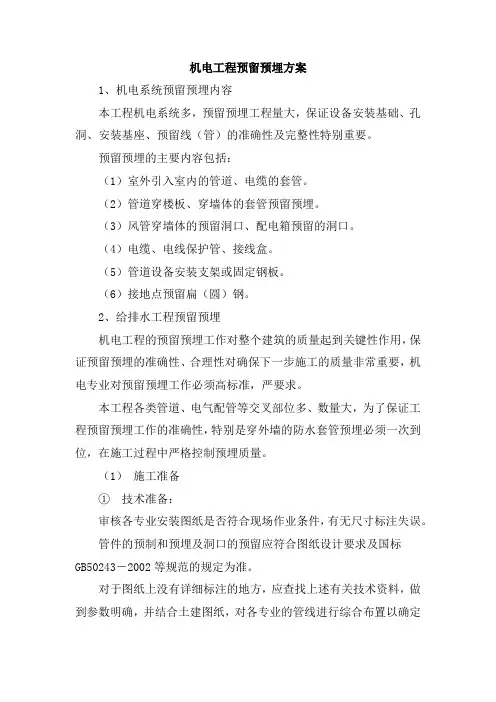

机电工程预留预埋方案

1、机电系统预留预埋内容

本工程机电系统多，预留预埋工程量大，保证设备安装基础、孔洞、安装基座、预留线（管）的准确性及完整性特别重要。

预留预埋的主要内容包括：

（1）室外引入室内的管道、电缆的套管。

（2）管道穿楼板、穿墙体的套管预留预埋。

（3）风管穿墙体的预留洞口、配电箱预留的洞口。

（4）电缆、电线保护管、接线盒。

（5）管道设备安装支架或固定钢板。

（6）接地点预留扁（圆）钢。

2、给排水工程预留预埋

机电工程的预留预埋工作对整个建筑的质量起到关键性作用，保证预留预埋的准确性、合理性对确保下一步施工的质量非常重要，机电专业对预留预埋工作必须高标准，严要求。

本工程各类管道、电气配管等交叉部位多、数量大，为了保证工程预留预埋工作的准确性，特别是穿外墙的防水套管预埋必须一次到位，在施工过程中严格控制预埋质量。

（1）施工准备

① 技术准备：

审核各专业安装图纸是否符合现场作业条件，有无尺寸标注失误。

管件的预制和预埋及洞口的预留应符合图纸设计要求及国标GB50243－2002等规范的规定为准。

对于图纸上没有详细标注的地方，应查找上述有关技术资料，做到参数明确，并结合土建图纸，对各专业的管线进行综合布置以确定

每个预留洞的标高、平面位置、尺寸。并将预留洞口绘制在图纸上，进而形成预留预埋图。

② 材料、机具准备．

预埋管件所需的材料：各种型号的普通钢板、角钢、扁钢、油漆、各种尺寸的钢管、铁丝、钉子等；

预留孔洞所需的材料：方木、板木、铁钉、各种尺寸的钢管等；

主要机具：电焊机、切割机、卷圆机、手工锯、铁锤等。

根据各工序工期应做到所需物资提前到货，根据施工方案及施工工序要求，确定施工机具的具体型号和到场时间，提前检查各种机具的机械性能。

③ 人员准备

选择熟悉图纸，具有预留预埋经验的技术工人进行此项工作，同时，派专人对预留、预埋的施工进行复查，对检查结果形成记录。

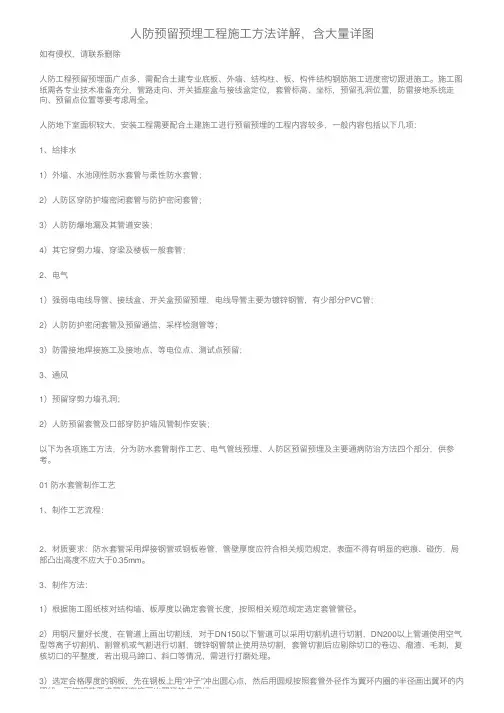

人防预留预埋工程施工方法详解，含大量详图

⼈防预留预埋⼯程施⼯⽅法详解，含⼤量详图如有侵权，请联系删除

⼈防⼯程预留预埋⾯⼴点多，需配合⼟建专业底板、外墙、结构柱、板、构件结构钢筋施⼯进度密切跟进施⼯。施⼯图纸需各专业技术准备充分，管路⾛向、开关插座盒与接线盒定位，套管标⾼、坐标，预留孔洞位置，防雷接地系统⾛向、预留点位置等要考虑周全。

⼈防地下室⾯积较⼤，安装⼯程需要配合⼟建施⼯进⾏预留预埋的⼯程内容较多，⼀般内容包括以下⼏项：1、给排⽔

1）外墙、⽔池刚性防⽔套管与柔性防⽔套管；

2）⼈防区穿防护墙密闭套管与防护密闭套管；

3）⼈防防爆地漏及其管道安装；

4）其它穿剪⼒墙、穿梁及楼板⼀般套管；

2、电⽓

1）强弱电电线导管、接线盒、开关盒预留预埋，电线导管主要为镀锌钢管，有少部分PVC管；

2）⼈防防护密闭套管及预留通信、采样检测管等；

3）防雷接地焊接施⼯及接地点、等电位点、测试点预留；

3、通风

1）预留穿剪⼒墙孔洞；

2）⼈防预留套管及⼝部穿防护墙风管制作安装；

以下为各项施⼯⽅法，分为防⽔套管制作⼯艺、电⽓管线预埋、⼈防区预留预埋及主要通病防治⽅法四个部分，供参考。01 防⽔套管制作⼯艺

1、制作⼯艺流程：

2、材质要求：防⽔套管采⽤焊接钢管或钢板卷管，管壁厚度应符合相关规范规定，表⾯不得有明显的疤痕、碰伤，局部凸出⾼度不应⼤于0.35mm。3、制作⽅法：

1）根据施⼯图纸核对结构墙、板厚度以确定套管长度，按照相关规范规定选定套管管径。

2）⽤钢尺量好长度，在管道上画出切割线，对于DN150以下管道可以采⽤切割机进⾏切割，DN200以上管道使⽤空⽓型等离⼦切割机、割管机或⽓割进⾏切割，镀锌钢管禁⽌使⽤热切割，套管切割后应剔除切⼝的卷边、瘤渣、⽑刺，复核切⼝的平整度，若出现马蹄⼝、斜⼝等情况，需进⾏打磨处理。3）选定合格厚度的钢板，先在钢板上⽤“冲⼦”冲出圆⼼点，然后⽤圆规按照套管外径作为翼环内圈的半径画出翼环的内圈线，再按规范要求翼环宽度画出翼环的外圈线。圈线，再按规范要求翼环宽度画出翼环的外圈线。4）使⽤等离⼦切割机或⽓割进⾏切割时应注意防⽕，加⼯场地须配备合格的灭⽕器材。

机电管线安装预留预埋施工方案

一、项目概述................................................2

1. 项目背景介绍..........................................2

2. 工程目标及重要性......................................3

二、施工准备工作............................................4

1. 施工队伍组织..........................................5

1.1 人员配置与分工.....................................6

1.2 培训与技能提升计划.................................7

2. 施工材料准备..........................................8

2.1 材料需求计划.......................................8

2.2 材料验收标准与流程................................10

三、机电管线安装预留预埋原则及工艺流程.....................11

1. 安装预留预埋原则.....................................12

1.1 安全性原则........................................13 1.2 可靠性原则........................................14

1.3 便捷性原则........................................15

轨道交通地铁风水电安装(机电安装)施工经验总结

地铁机电安装施工工作内容及要点

一、进场前期

在进场前期，需要了解土建进度并排查工作面，与土建签订场地移交协议。同时，需要进行临电和临水建设，选择下料口并搭建下料平台。安排队伍进场，建设班组库房，并进行临水临电交底。对地盘进行管理，包括进站门禁、集装箱、保安、监控、五图一牌等方面。安全部门需要与土建临电临水协议，制定外单位进场安全协议。在现场进行临边/孔洞防护、消防通道、消防器材、警示标语等工作。对危险源进行辨识，并编制专项应急预案，包括消防火灾、吊装、高空作业、安全用电等方面。进行三级教育培训，并组织消防演练，上报安全文明措施费用。编制施工计划，并与甲供单位对接到货计划。技术员需要根据合同熟悉自采和甲供材料，与设计对接要电子版送审图和蓝图。现场核实土建孔洞预留，采购走道综合支吊架，并编写专项施工方案。

二、临电布置

在临电布置方面，每个站需要使用3*50+2*25的电缆从土建到一级箱，使用3*35+2*16的电缆从一级箱到二级箱，使用5*16的电缆从二级箱到三级箱。从三级箱引出电缆供电给各个可移动手操箱（班组自带）。需要使用配电箱、电缆、铜鼻子、五指套、电胶布、绑扎带、膨胀螺栓、一级箱护栏（含门）、角钢等材料，还需要使用8#塑钢绳、8#钢丝卡头、钢线拉紧环用于把电缆拉直挂墙。一级箱需要带电表、配电箱内的熔断器和馈出接线端子排需厂家另配备备用，配电箱带底座且为下进下出。临时水泵配电箱需要进行采购。临电的维护由站长主责，安质部督促安全用电，电气技术员负责材料计划，电气班组出1人负责巡检、接线。

临电照明方面，主线采用3*4的电缆，支线采用2*1.5护导线（软线）。照明灯具使用XXX的或者地铁公司检查时换用150W的灯具，还需要配置疏散指示灯具、双头应急灯具、安全出口灯具、LED投射灯（200W）。需要使用灯具、灯头（灯帽）、电缆、电胶布、扎带等材料。班组需要搭建库房，所需材料包括8#槽钢、40*4角钢、彩钢板、膨胀螺栓和自攻丝。其中，槽钢和角钢用于搭设材料货架。

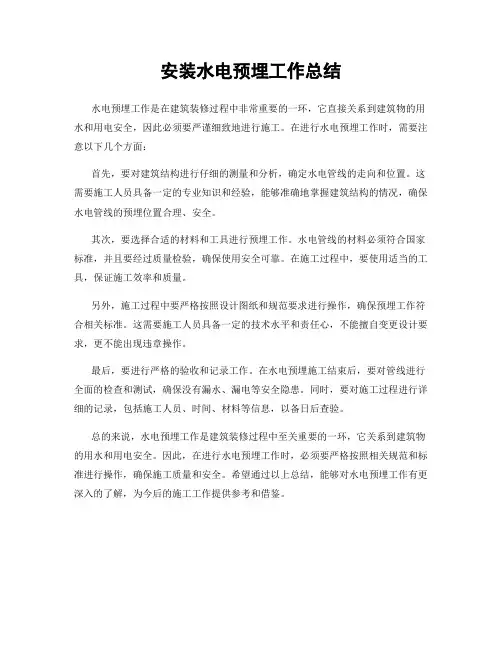

安装水电预埋工作总结

水电预埋工作是在建筑装修过程中非常重要的一环，它直接关系到建筑物的用水和用电安全，因此必须要严谨细致地进行施工。在进行水电预埋工作时，需要注意以下几个方面：

首先，要对建筑结构进行仔细的测量和分析，确定水电管线的走向和位置。这需要施工人员具备一定的专业知识和经验，能够准确地掌握建筑结构的情况，确保水电管线的预埋位置合理、安全。

其次，要选择合适的材料和工具进行预埋工作。水电管线的材料必须符合国家标准，并且要经过质量检验，确保使用安全可靠。在施工过程中，要使用适当的工具，保证施工效率和质量。

另外，施工过程中要严格按照设计图纸和规范要求进行操作，确保预埋工作符合相关标准。这需要施工人员具备一定的技术水平和责任心，不能擅自变更设计要求，更不能出现违章操作。

最后，要进行严格的验收和记录工作。在水电预埋施工结束后，要对管线进行全面的检查和测试，确保没有漏水、漏电等安全隐患。同时，要对施工过程进行详细的记录，包括施工人员、时间、材料等信息，以备日后查验。

总的来说，水电预埋工作是建筑装修过程中至关重要的一环，它关系到建筑物的用水和用电安全。因此，在进行水电预埋工作时，必须要严格按照相关规范和标准进行操作，确保施工质量和安全。希望通过以上总结，能够对水电预埋工作有更深入的了解，为今后的施工工作提供参考和借鉴。

探析机电安装中电气管线的预留预埋工作

机电安装中的电气管线预留预埋工作，是作为机电安装的一个重要工作环节，旨在提前进行电气管线的规划和预备工作，确保接下来机电安装能够有序进行。本文将从预留预埋的作用、工作内容、施工方法和注意事项四个方面进行探析。

一、预留预埋的作用

1、缩短安装时间

通过对电气管线进行预留预埋工作，能够明确规划管线的布置位置和走向，避免后期更改带来的不必要麻烦，从而缩短安装时间，提升工程效率。

2、保证施工质量

预留预埋可以对管线进行布局、选择和预备工作，有效避免施工现场的计划更改、延误、不良退化等问题，保证施工质量，降低施工风险。

3、专业化施工

预留预埋能够对机电安装人员进行专业化分工，确保不同职能部门之间的工作流程良性互动、协调配合，提升施工效率和安全性。

二、工作内容

预留预埋工作主要包括以下内容：

1、确定管线的布置位置、数量和走向；

2、测量确认管道布置的精度和位置；

3、选取材料并预备安装配件；

4、确保测量准确性和可操作性。

三、施工方法

1、测量设计

在进行预留预埋工作前，需要对施工现场进行详细勘测和设计，确定管线布置的位置和数量，测量确认管道布置的精度和位置，以及进行测量设计，确保测量准确性和可操作性。

2、施工组织在确定测量设计和计划后，需要对施工人员、设备和场地等进行有序安排和组织。针对管道的材质和管道长度等特点，为施工制定详细施工方案，明确施工进程和节数，确保施工质量和安全。

3、施工注意事项

在进行预留预埋工作的过程中需要注意以下事项：

1) 要在严格遵守安全操作规程，减少划伤、磨损等操作瑕疵的发生。

2) 在钢管的承插口处要进行管道的光管检查。

3) 在卸下管道的过程中要细心、负责，不得强行拆卸，以防不良后果的发生。

机电安装电气管线预留预埋问题及对策分析

摘要：随着机电安装工程规模的不断加大，对电气管线预留预埋的质量要求也越来越高，因其施工质量的优劣性直接影响着机电设备的安全顺利运行以及在日常使用中的稳定性和耐久性。所以在机电安装过程中要严格把好电气管线施工的每一个环节，这样才能够保证机电设备的功能使用。现本文介绍了电气管线预留预埋施工的技术要点，以及论述常见的施工问题与对应策略，望在工作中有所帮助。

关键词：机电安装；电气管线；预留预埋；技术要点；问题分析：对策

前言

在机电设备安装工程中，电气管线的预留预埋是一个重要的基础组成部分，若施工过程中某一工序出现失误，不但影响到土建部分的施工，还会降低机电安装的质量水平。因而对电气管线施工的质量要严格把关，以确保工程效率，顺利交付使用。

1 机电安装中电气管线的孔洞预留技术要点

在机电安装电气管线施工时，对于预留孔洞的布置，电气技术人员必须严格按照项目整体施工计划与土建工程相互协调。首先，在确定桥架的通过位置与电箱的装设位置后，如果电气作业范围内存有混凝土浇筑等工序施工，则需要加强对预留孔洞的检查与维护。其次，在具体的管线施工中，如果线槽、桥架需要贯穿、经过混凝土墙、板结构，应根据设计图纸，在指定区域、部位上预留木盒。还有，对于封闭插接母线的施工，应分别针对需要穿越的墙擘壁、楼板布设预留孔洞，一般情况下可在母线外径、尺寸的基础上增加70mm，将其作为预留孔洞的尺寸标准，而为了避免母线遭水浸泡，则需要针对楼板处的母线预留孔，在其周边区域增设高于平台板、楼板50mm到100mm的围挡结构。最后，对于配电箱的预留孔洞，应综合考虑项目的设计图纸与场地内的实际情况，在合理设计、确定箱、盒轴线位置的基础上，将结构弹出的水平线作为基准，通过逐一实施挂线找平、线坠找正，最终确定箱、盒施工的具体尺寸及位置，并预先留出余壁，以此保证电线盒、电箱自身的尺寸、规格以及各部分与地面的距离，能够充分满足有关的设计规范、施工标准，从而统一各单体电箱、电线盒的标高、水准线。值得注意的是，为避免电线盒的布置出现偏差，相较于配电箱的预留孔洞，木盒预留孔的施工尺寸应超出100mm到200mm左右，同时进行加固处理，以避免由打灰操作引起的偏移。

电气、给排水工程施工小结(范例)

电气、给排水工程施工小结

一、工程概况

本工程是一座位于城市中心的综合商业大楼，总建筑面积为XXXX平方米，共有X层，地下X层。工程包括电气、给排水、空调等设施的安装和调试工作。

二、施工过程

2.1 电气工程

在电气工程方面，按照设计要求，我们首先进行了电缆槽施工和布线工作。施工过程中，我们严格按照施工图纸进行安装，保证了电缆线路的规范和整洁。随后，我们进行了配电箱的安装和接线，确保供电线路的安全可靠。为了确保消防安全，我们还安装了应急照明系统和防火电缆，并进行了测试和调试。最后，我们进行了照明系统的安装和调试，确保了室内外照明效果的良好。

2.2 给排水工程

给排水工程是本工程中的重要部分，我们的施工过程主要包括给水及消防水系统、排水系统和污水处理系统的安装和调试。在给水及消防水系统方面，我们安装了供水管道和消防栓，并进行了水压测试，确保供水的稳定和消防系统的可靠。在排水系统方面，我们安装了排水管道和排水井，确保排水系统的通畅和排污的安全。另外，为了保护环境和满足排污标准，我们还安装了污水处理系统，并进行了测试和调试，确保了污水的处理效果达到设计要求。

三、施工难点及解决方法

3.1 电气工程方面的施工难点是电缆线路的布线和配电箱的接线。由于建筑结构复杂，线路穿越的空间有限，我们采用了弯头和槽道的方式进行线路布线，并进行了严格的标高控制。配电箱的接线涉及到大量的电缆，我们采取了预留接线盒、分类布线和细致的接线记录，确保了接线的准确性和安全可靠性。

3.2 给排水工程方面的施工难点是排水系统的施工和污水处理系统的安装。由于建筑地下室较多，对排水系统的施工提出了较高的要求。我们针对不同地形和管道位置，采用了开挖和钻孔的方式进行施工，并进行了专业的施工人员培训和监督。对于污水处理系统的安装，由于设备繁多、布局复杂，我们采用了分段、逐步安装的方法，并进行了严格的测试和调试，确保了系统的正常运行。

水电预留预埋总结报告

水电预留预埋总结报告是指在建筑施工过程中，为后续水电工程的安装和布线预留预埋管道、槽槽、孔洞等工作的总结报告。该报告主要记录了预留预埋工作的具体情况、施工方法、预留位置、尺寸要求等信息，以确保后续水电工程的顺利进行。

以下是一个水电预留预埋总结报告的示例：

1. 工程名称：XXX大厦水电预留预埋工程

2. 工程地点：XXX市XXX区XXX街道XXX号

3. 工程内容：本次工程主要包括水电预留预埋管道、槽槽、孔洞等工作。

4. 施工方法：采用机械挖掘和手工开凿相结合的方式进行施工，确保预留位置准确、尺寸符合要求。

5. 预留位置：根据设计图纸要求，在楼板、墙体、地面等位置进行预留，确保后续水电管线的布置合理。

6. 尺寸要求：根据设计要求，预留管道的直径、槽槽的宽度和深度、孔洞的尺寸等均符合规范要求。

7. 施工进度：本次工程于XX年XX月XX日开始，预计于XX年XX月XX日完工。

8. 施工质量：施工过程中，严格按照施工规范进行操作，确保预留位置准确、尺寸符合要求。

9. 安全措施：施工过程中，采取必要的安全防护措施，避免人员和设备的伤害。

10. 监理检查：监理人员对施工过程进行了检查，并确认预留位置、尺寸符合要求。以上是一个水电预留预埋总结报告的例子，具体报告内容会根据实际工程情况而有所不同。
