2.5英寸笔记本硬盘IDE接口定义
(完整版)IDE接口
IDE目录编辑本段1、简介IDE=Integrated—Drive-Electronics）是现在普遍使用的外部接口，主要接硬盘和光驱。
采用16位数据并行传送方式，体积小，数据传输快.一个IDE接口只能接两个外部设备。
IDE的英文全称为“Integrated Drive Electronics"，即“电子集成驱动器"，它的本意是指把“硬盘控制器”与“盘体"集成在一起的硬盘驱动器.把盘体与控制器集成在一起的做法减少了硬盘接口的电缆数目与长度，数据传输的可靠性得到了增强，硬盘制造起来变得更容易，因为硬盘生产厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容。
对用户而言,硬盘安装起来也更为方便。
IDE这一接口技术从诞生至今就一直在不断发展，性能也不断的提高，其拥有的价格低廉、兼容性强的特点，为其造就了其它类型硬盘无法替代的地位。
早期的IDE接口有两种传输模式,一个是PIO（Programming I/O）模式,另一个是DMA(Direct Memory Access）。
虽然DMA模式系统资源占用少,但需要额外的驱动程序或设置，因此被接受的程度比较低。
后来在对速度要求愈来愈高的情况下,DMA模式由于执行效率较好,操作系统开始直接支持，而且厂商更推出了愈来愈快的DMA模式传输速度标准。
而从英特尔的430TX芯片组开始，就提供了对Ultra DMA 33的支持,提供了最大33MB/sec的的数据传输率，以后又很快发展到了ATA 66，ATA 100以及迈拓提出的ATA 133标准，分别提供66MB/sec，100MB/sec以及133MB/sec的最大数据传输率.值得注意的是，迈拓提出的ATA 133标准并没能获得业界的广泛支持,硬盘厂商中只有迈拓自己才采用ATA 133标准,而日立（IBM),希捷和西部数据则都采用ATA 100标准，芯片组厂商中也只有VIA,SIS，ALi以及nViidia对次标准提供支持,芯片组厂商中英特尔则只支持ATA 100标准.编辑本段3、注意事项各种IDE标准都能很好的向下兼容,例如ATA 133兼容ATA 66/100和Ultra DMA33,而ATA 100也兼容Ultra DMA 33/66. 要特别注意的是,对ATA 66以及以上的IDE接口传输标准而言，必须使用专门的80芯IDE排线，其与普通的40芯IDE排线相比，增加了40条地线以提高信号的稳定性。
老式光驱ide接口规范
老式光驱ide接口规范
方法1：
利用IDE转SATA转接卡。
把接转卡一头接硬盘或光驱，另外一端变成SATA接口了。
好处是可以放到电脑机箱里，电脑的速度可能受到一点影响。
转接卡的价格20元起步。
方法2：
利用IDE接口的硬盘盒或硬盘座。
把硬盘装进硬盘盒或插到硬盘座上。
通过USB接电脑。
2.5英寸的硬盘盒因为不需要外接电源，大约30元起，3.5英寸需要外接电源，价格要高一些，大约50元起。
硬盘座因为支持的硬盘模式多一些，价格也高一些。
硬盘盒携带方便，硬盘座适合在家里用。
方法3：
利用IDE转USB转接线。
将硬盘或光驱通过转接线接电脑的USB 接口。
台式机3.5英寸的硬盘需要电源，笔记本的2.5英寸的硬盘不需要电源，直接由USB接口供电。
不超过30元即可买到这种转接线。
使用起来不太方便，偶尔用一下还是可以的。

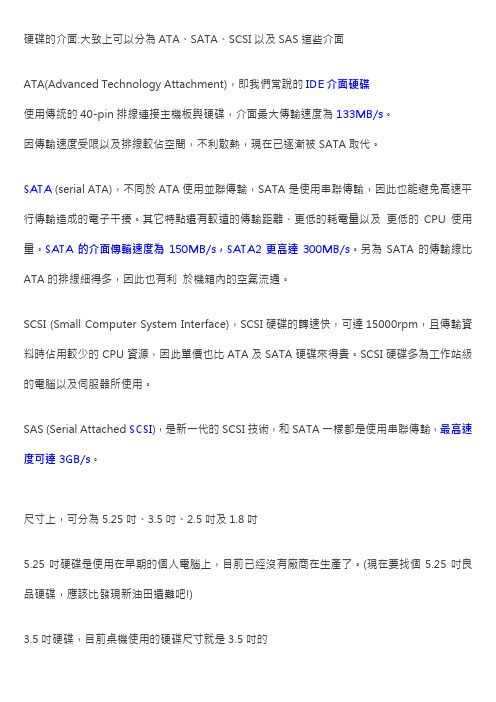

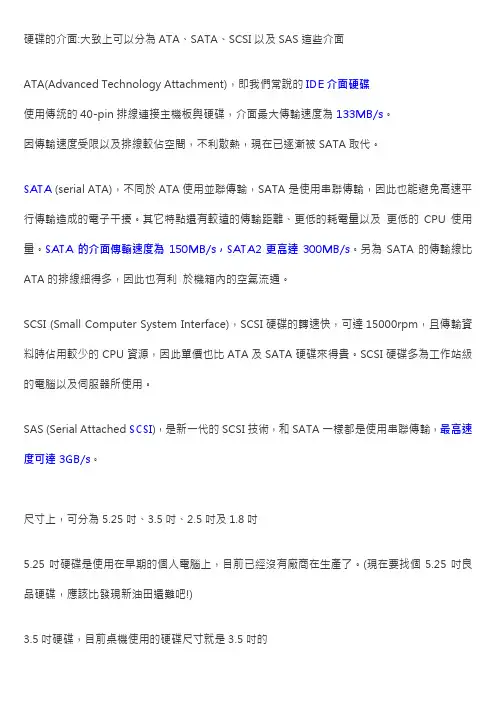

硬盘的接口及尺寸介绍
硬碟的介面:大致上可以分為ATA、SATA、SCSI以及SAS這些介面ATA(Advanced Technology Attachment)，即我們常說的IDE介面硬碟使用傳統的40-pin排線連接主機板與硬碟，介面最大傳輸速度為133MB/s。
因傳輸速度受限以及排線較佔空間，不利散熱，現在已逐漸被SATA取代。
SATA (serial ATA)，不同於ATA使用並聯傳輸，SATA是使用串聯傳輸，因此也能避免高速平行傳輸造成的電子干擾。
其它特點還有較遠的傳輸距離、更低的耗電量以及更低的CPU使用量。
SATA的介面傳輸速度為150MB/s，SATA2更高達300MB/s。
另為SATA的傳輸線比ATA的排線細得多，因此也有利於機箱內的空氣流通。
SCSI (Small Computer System Interface)，SCSI硬碟的轉速快，可達15000rpm，且傳輸資料時佔用較少的CPU資源，因此單價也比ATA及SATA硬碟來得貴。
SCSI硬碟多為工作站級的電腦以及伺服器所使用。
SAS (Serial Attached SCSI)，是新一代的SCSI技術，和SATA一樣都是使用串聯傳輸，最高速度可達3GB/s。
尺寸上，可分為5.25吋、3.5吋、2.5吋及1.8吋5.25吋硬碟是使用在早期的個人電腦上，目前已經沒有廠商在生產了。
(現在要找個5.25吋良品硬碟，應該比發現新油田還難吧!)3.5吋硬碟，目前桌機使用的硬碟尺寸就是3.5吋的2.5吋硬碟，多數的筆記型電腦就是使用2.5吋的1.8吋硬碟，少數機型的筆電是使用1.8吋的，例如IBM的X40，因為較少機型在使用此規格，價格也比2.5吋硬碟貴許多。
IDE
IDE通道IDE的英文全称为“Integrated Drive Electronics”，即“电子集成驱动器”，它的本意是指把“硬盘控制器”与“盘体”集成在一起的硬盘驱动器。
把盘体与控制器集成在一起的做法减少了硬盘接口的电缆数目与长度，数据传输的可靠性得到了增强，硬盘制造起来变得更容易，因为硬盘生产厂商不需要再担心自己的硬盘是否与其它厂商生产的控制器兼容。
对用户而言，硬盘安装起来也更为方便。
IDE这一接口技术从诞生至今就一直在不断发展，性能也不断的提高，其拥有的价格低廉、兼容性强的特点，为其造就了其它类型硬盘无法替代的地位。
一般每个主板上有两个IDE接口（IDE1和IDE2）。
每个接口可以分别接两个硬盘或者两个光驱。
在机箱内主板上连接硬盘和光驱的接口就是IDE接口。
所以IDE通道就是用来管理硬盘读写的通道（或者是光驱）。
一般来讲主要的IDE接口是接硬盘的，次要的是接光驱的。
所以主要和次要的IDE通道分别是管理硬盘和光驱的读写的通道。
在计算机我的电脑属性设备管理器里面，可用看到IDE通道，在IDE ATI/ATIPI控制器的目录下。
在IDE 通道的属性里面可用看到，IDE的一些基本的属性和设置项目，包括常规，高级设置，驱动程序，详细信息，资源5个选项。
在常规选项里面主要显示该IDE的基本属性，制造商，运行状态等。
在高级设置里面有设备类型和传送模式两个选项，设备类型里面有自动检测和无两个选项。
自动检测是指对硬盘接口就是（就是IDE接口）的检测，这一项在一般情况下可以改成“无”，这样对设备不会有什么伤害，可以提高系统的启动速度。
传送模式有DMA （若可用）和仅PIO两种。
DMA的意思是直接内存访问，是一种不经过CPU而直接从内存了存取数据的数据交换模式。
在DMA模式下，CPU只须向DMA控制器下达指令，让DMA控制器来处理数的传送，数据传送完毕再把信息反馈给CPU，这样就很大程度上减轻了CPU资源占有率。
硬盘接口技术详解
硬盘接口技术详解硬盘接口技术详解1、IDE/ATA1.1 概述IDE即Integrated Drive Electronics，它的本意是指把控制器与盘体集成在一起的硬盘驱动器，我们常说的IDE接口，也叫ATA（Advanced Technology Attachment）接口，现在PC 机使用的硬盘大多数都是IDE兼容的，只需用一根电缆将它们与主板或接口卡连起来就可以了。
IDE接口是由Western Digital与COMPAQ Computer两家公司所共同发展出来的接口。
因为技术不断改进，新一代Enhanced IDE(加强型IDE，简称为EIDE)最高传输速度可高达100MB／秒(Ultra ATA／100)。
IDE接口有两大优点：易于使用与价格低廉，问世后成为最为普及的磁盘接口。
但是随着CPU速度的增快以及应用软件与环境的日趋复杂，IDE的缺点也开始慢慢显现出来。
Enhanced IDE就是Western Digital公司针对传统IDE接口的缺点加以改进之后所推出的新接口。
Enhanced IDE使用扩充CHS(Cylinder-Head-Sector)或LBA(Logical Block Addressing)寻址的方式，突破528MB的容量限制，可以顺利地使使用容量达到数十GB等级的IDE硬盘。
在PC中，I/O设备，如硬盘驱动，不是直接与系统中央总线连接的（AT总线在AT系统，或PCI总线在之后的系统）。
而I/O设备与接口芯片相连，而接口芯片与系统总线连接。
接口芯片组成了I/O设备与系统总线的桥，在系统总线协议（PCI或AT）与I/O设备协议（如IDE或SCSI）之间进行翻译。
这使I/O设备可以独立于系统总线协议。
下图展示了PC工作站的基本系统结构，展示了IDE设备与系统余下部分的关系。
1.2 IDE传输模式IDE硬盘接口的几种传输模式有明显区别。
IDE接口硬盘的传输模式，经历过三个不同的技术变化，由PIO(Programmed I／O)模式，DMA(Direct Memory Access)模式，直至现今的Ultra DMA模式(简称UDMA)。
笔记本接口电路的维修
笔记本接口电路的维修一.硬盘接口P56硬盘(南桥管)2.5英寸硬盘50PIN,主板仅用44PIN;1.供电:5V 41PIN(电路板供电) 42PIN(电机供电,台式硬盘12V电机供电)2.复位:1PIN 5V或3.3V跳变(高电平有效)3.数据线:16条3PIN-18PIN 对地阻值要一致地址线: 3条33,35,36PIN 对地阻值要一致硬盘写: 23PIN硬盘读: 25PIN图:2.5英寸硬盘接口4个竖的长方框,前面是序号,后面是功能说明1PIN:RESET#3PIN:D75PIN:D67PIN:D59PIN:D411PIN:D313PIN:D215PIN:D117PIN:D019PIN:GND21PIN:GND23PIN:HIOW25PIN:IIOR27PIN:IOCHROY29PIN:DAKS31PIN:IRQBUS33PIN:A135PIN:A037PIN:HC3039PIN:DASP41PIN:5V43PIN:GND45PIN:空47PIN:D49PIN:B2PIN:GND4PIN:D86PIN:D98PIN:D1012PIN:D1214PIN:D1316PIN:D1418PIN:D1520PIN:未用22PIN:GND24PIN:GND26PIN:GND28PIN:HALE30PIN:GND32PIN:ICCS1634PIN:未用PDLAG36PIN:A238PIN:AC3140PIN:GND42PIN:5V44PIN:NC46PIN:空48PIN:C50PIN:A图:一个六角MOS管,竖着放,左上为S极:5V输入;右上为G极:I/O或南桥控制信号;下方为4个相通的D极:5V输出给硬盘供电;六脚MOS管供电,休眠硬盘无供电,所有资料在内存如供电无控制信号可直接短接;不认硬盘:1)查供电2)复位(高电平3.3V或5V),如没有复位直接加3.3V或5V电压;3)查数据线,地址线对地阻值;如阻值不正确为到南桥线路或南桥有问题;4)接口虚焊(DELL D600, C600, C610, C640易出现;)5)排线(即转换头,有的机用硬盘转接头接到主板上,如果转换口坏也不认硬盘)6)南桥7)还要排除时钟问题(时钟IC)认硬盘不进系统1)代换硬盘2)查硬盘转接口及接口3)南桥,BIOS,内存问题引起(另内存问题也会引起蓝屏或提示文件丢失)SATA串口硬盘:1)供电2)金手指3)南桥4)时钟串口硬盘图: 框南桥,框SATA南桥导线电容导线SATA南桥导线电容导线SATA南桥导线电容导线SATA南桥导线电容导线SATA5V经过一个电感给SATA供电,3.3V直接给SATA供电, SATA有接地; 186) 光驱接口光驱50PIN图: 4个竖长方框,左右25条线框长竖长方框,左为序号;右为功能; 1PIN:CD-L3PIN:CD GND5PIN:PCI RST#7PIN:D79PIN:D611PIN:D513PIN:D415PIN:D317PIN:D219PIN:D121PIN:D023PIN:GND25PIN:IDE TOW#27PIN:KHROY29PIN:IDEIRQ31PIN:CDAI33PIN:CDA035PIN:CDCS-B037PIN:NC39PIN:VCC41PIN:VCC43PIN:GND45PIN:GND47PIN:CDCS49PIN:NC2PIN:CD-R4PIN:CD GND6PIN:D88PIN:D910PIN:D1014PIN:D1216PIN:D1318PIN:D1420PIN:D1522PIN:IDEREQ24PIN:IDEOR#26PIN:GND28PIN:RIDACK30PIN:NC32PIN:NC34PIN:CDA236PIN:CDCS-B138PIN:NVCC40PIN:VCC42PIN:VCC44PIN:GND46PIN:GND48PIN:GND50PIN:NC光驱的通道有二种:1)IDE通道,2)USB通道供电5V:38,39,40,41,42PIN(通过8脚MOS管提供供电) 复位:5PIN数据线:6PIN-21PIN地址线:31,33,34PIN写信号:25PIN读信号:29PIN左声道:1PIN CD-L右声道:2PIN CD-R光驱的通道有二种:1)IDE通道,2)USB通道供电5V:38,39,40,41,42PIN(通过8脚MOS管提供供电) 复位:5PIN数据线:6PIN-21PIN地址线:31,33,34PIN写信号:25PIN读信号:29PIN左声道:1PIN CD-L右声道:2PIN CD-R不认光驱:1)查供电(光驱能弹出为有供电)2)供电正常一般为南桥虚焊(R32,R40通病南桥虚焊)3)时钟4)转接口,转接线索尼,富士通,华硕等机光驱有转接口,如果转接口坏也不认光驱;光驱不能用可以改USB接口,用USB转光驱接口板(内置),光驱口端接光驱,USB接口端飞线到USB接口,这样改有的机光驱不能做启动光驱;通病:IBMR30,R32,R40光驱不能用一般为南桥问题,一般多做南桥BGA,但这几款机BGA成功率较低,因为在南桥背面有BGA,做南桥BGA时很可能引起显卡故障;187) USB口图: 框MAX890L, 框南桥, 电容,电感,MAX890L(USB供电芯片) 导线电感L 一个横的长方条(VCC)南桥导线(接电容接地) 导线电感一个横的长方条(DA-)数据信号负,数据南桥导线(接电容接地) 导线电感一个横的长方条(DA+)数据信号正,时钟GND 导线电感导线一个横的长方条(GND)维修:1)查5V供电(有专用供电芯片,供电芯片坏可以飞一个5VB电压)2)测数据线对是阻值是否一致,不一致先检查滤波电容和电感,然后到南桥;3)查对地电感是否空焊(有的没电感直接接地)4)时钟5)南桥188) 打印并口25PIN (不能用查BIOS中是否设为关闭);图: 框I/O,电阻,排容,打印并口(25PIN)I/O 导线(接排阻后接供电5V) 0欧电阻或电感导线(接排容后接地) 打印并口的1针I/O 导线(接排阻后接供电5V) 0欧电阻或电感导线(接排容后接地) 打印并口的2针I/O 导线(接排阻后接供电5V) 0欧电阻或电感导线(接排容后接地) 打印并口的3针I/O 导线(接排阻后接供电5V) 0欧电阻或电感导线(接排容后接地) 打印并口的4针打印并口的18-25针接地;共25针1-17信号线(接法同上)8-25为GND维修方法:1)测1-17对地阻值,阻值相差不大,相差大一般为电容漏电;对地阻值为1,1)电阻或电感开路2)I/O虚焊对地阻值为01)电容短路2)I/O短路2) 阻值一样但不能用换I/O并口几根信号线的对地值并不一定相同(相差不大),但不能为1或0;189) 串口(COM口) 9PIN, (不能用先检查是否在BIOS中设置为关闭)图: 框I/O, 框缓冲芯片MAX3243 电感L 排容CMO口(针)I/O 8条信号线缓冲芯片MAX3243 8条信号线(接排容后接地) 电感L 8条信号线分别接1针,2针,3针,4针,6针,7针,8针,9针, 5针接地;有的有电感没电容,有的有电容没电感;8条信号线: 5条对地阻值一样,(1,2,6,8,9)3条对地阻值(3,4,7)阻值很大接近无穷大;COM口一般通过缓冲世芯片到I/O,缓冲芯片多数为MAX3243,少数为A145338,缓冲芯片坏会引起CPU不工作或不过内存;1)DCD, 输入,载波检测2)RD,输入,接收数据3)TD,输出,发送数据4)DTR,输出,发送数据5)SG, 接地, 信号地线6)DSR,输入,数据准备完成7)RTS,输出,发送请求8)CTS,输入,发送请求9)RI,输入,振铃指示;190) 键盘管理芯片: H8,M38857,M38867,PC8750,SMSC系列;47M254,47M354, 这两个为SMSC系列,(带晶振)PC87570,PC87591一.不认键盘(有些机器会出现KEYBOARD,ERROR,还有机器会出现声音报警)1)排除键盘问题(大部分为键盘坏)2)键盘接口是否脏或虚焊;3)触摸板是否损坏4)管理芯片(I/O)问题二.一个或多个键不能用1)排除键盘问题(占多数情况)2)键盘接口脏或虚焊,变形;3)触摸板坏4)I/O虚焊或坏;三.连键,错键1)排除键盘问题2)排除键盘接口信号线,滤波电容,漏电问题;3)排除触摸板问题;4)排除I/O问题;191)触摸板(依靠感应人身温度和压力)不能用:1)供电(5V供电)2)排线没插好或坏3)接口空焊4)BIOS中设置为关闭(有的机默认为关闭,如IBM,R31拨去CMOS电池默认关闭触摸板)5)触摸板芯片空焊或坏6)系统问题7)键盘坏了也会导致触摸板不能用;PC卡图: 框缓冲芯片, 框南桥,框PCIBUS ,框接口缓冲芯片一个箭头PCIBUS 一个箭头南桥接口一个箭头PCIBUS不能用:1)供电3.3V,5V,AD线,(时钟,复位)2)缓冲芯片3)接口是否空焊4)PC卡BUS空焊或坏5)南桥问题6)网卡问题192) 声卡AC97声卡核心在南桥,主板上的声卡芯片为数模转换芯片(数字信号转换模拟信号芯片同时也叫解码器,并且所有芯片的引脚都为48PIN,引脚定义也一样;图:框南桥框声卡芯片(带晶振) 电容耳机功放喇叭五脚稳压管南桥信号线(SDL) 声卡IC的5PIN南桥信号线(时钟) 声卡IC的6PIN南桥信号线(SCL) 声卡IC的8PIN南桥信号线(同步) 声卡IC的10PIN南桥信号线(复位) 声卡IC的11PIN3.3V供电导线声卡IC的1PIN和9PIN声卡IC的21,22PIN 信号线MIC声卡IC的23,24PIN 信号线LINE IN (特殊设备输入信号)5V 导线五脚稳压管导线声卡IC的25PIN和35PIN;声卡IC的35PIN和36PIN, 分别接一个电容, 两根信号线耳机两根信号线功放两根信号线喇叭声卡IC的2,3PIN接晶振, 然后接两个谐振电容,然后接地;3.3VB电压供电,1,9PIN;5V供电,38,25PIN2,3PIN接24.576M晶振;5,6,8,10,11接南桥(6时钟,11复位,10同步,5,8系统总线)35,36PIN,左右声道输出;21,22PIN,MIC,麦克风;没声音: 首先排除扬声器问题,先软件后硬件,进系统查看是否认声卡;一.系统不认声卡1)声卡工作条件:A:供电3.3V和5V,(测1PIN3.3V和25PN5V即可)B:时钟,2PIN,3PIN接24.576M晶振,6PIN时钟南桥来;晶振是否起振,不起振与1)电容2)晶振3)声卡IC空焊或坏(大部分情况)C:复位, 11PIN,南桥提供,高电平有效;二.系统认声卡但无声1)用耳机听是否有声音,如果有为功放或扬声器问题(功放在声卡旁边或背面)耳机有声A:查功放的供电(大部分情况为供电问题)B:查功放IC周围电容是否短路C:功放IC坏;D:扬声器坏;2)无声检查所有音量开关是否打开;3)重装驱动4)查声卡是否发烫和测声卡周围电容是否短路;5)代换声卡6)南桥另:如果声卡无法修好可以用USB声卡改,用内置USB声卡,飞线到USB接口和声卡输出接口;三.杂音1)用耳机听一下,无杂音可能是扬声器磁铁吸有杂物;(如:IBM R31)2)晶振变质或藕合电容问题3)声卡坏节奏慢:晶振或声卡193)网卡网卡芯片: 8100,8139, INTEL, 3COM, BCM,有独立的25M晶振图:框南桥框93C46 框网卡框缓冲芯片框网桥框RJ45 框MINIPCI插槽南桥向下的信号线93C46南桥向右的PCI总线兵分两路一路PCI总线网卡(25M晶振) 信号线缓冲芯片(大部分没有) 信号线网桥(网络滤波或叫防雷击芯片) 信号线RJ45(网线接口)二路PCI总线MINI PCI插槽检修: 先软后硬一.系统不认网卡1)查供电(3.3V,2.5V,1.5V,其中二个电压,每款芯片供电都不同)2)晶振是否起振,起振证明供电正常,如不起振,与电容,晶振本身,网卡(占大部分)有关;3)复位4)加焊网卡或代换网卡5)网卡缓冲芯片坏6)南桥问题7)I/O坏(I/O输出开启网卡信号)8)PC卡坏(与网卡共用PCI总线到南桥)另:有的网卡不装驱动也不认网卡,有的网卡不管怎么修都不能用,可以用PCI网卡或USB网卡)二.认网卡但不能上网1.能联接到网络但不上网1)先查网络是否正常;2)网络设置问题3)代换网卡4)接口问题5)南桥2.不能联接到网络1)网线接口(变形,脏,空焊)2)网桥(虚焊,烧坏)3)IP地址默认器4)网卡虚焊或坏通病: DELL D600网卡在显卡旁边,显卡工作发热,会引起网卡虚焊;194) 显卡图:框显存框北桥框显卡(带晶振) LVDS(液晶屏) VGA(CRT)北桥三条信号线显卡(带晶振) 兵分四路一路: 三条信号线显存二路: LVDS(液晶屏)三路: VGA(CRT)四路: S端子GDU:图形处理芯片(即显卡)P3都为独立显卡,P4以上机有独立显卡和集成显卡,独立显卡有单独的显存,集成显卡显存从内存中取得;通病: 显卡坏一般为BGA问题或显卡坏,供电故障很少;显卡有问题诊断卡挡38,49,4A,52;(如果显卡晶振起振为供电正常,判断显卡好坏可以测旁边供电电容是否短路,0显卡坏,不为0显卡好)1)先压显卡,如果可以就加焊2)压显卡不行换显卡花屏:外接显示查看是否花屏1.外接花屏:1)代换内存测试2)重新安装显卡驱动3)检测显卡是否虚焊4)显存或者显卡坏2.外接正常:1)屏线接口2)屏线3)屏显卡运行3D游戏或全速运行时死机;与显存,显卡供电,显卡,北桥有关;另:装显卡驱动蓝屏,死机,先排除显卡版本不对,剩下就是北桥问题;集成显卡的显存从内存中取,独立显卡如果没有独立显存也是从内存中取; 195) VGA接口图: 一个倒梯形,共15针第一排: 5,4,3,2,1第二排:10,9,8,7,6第三排:15,14,13,12,11只要有1,2,3,13,14,五条信号线就可以显示;图:框显卡或北桥框缓冲芯片电感L 电阻75欧VGA接口显卡或北桥信号线缓冲芯片信号线电感L 信号线(接75欧电阻后接地) 信号线VGA接口的第1针(R)显卡或北桥信号线缓冲芯片信号线电感L 信号线(接75欧电阻后接地) 信号线VGA接口的第2针(G)显卡或北桥信号线缓冲芯片信号线电感L 信号线(接75欧电阻后接地) 信号线VGA接口的第3针(B)显卡或北桥信号线缓冲芯片(场同步) 信号线VGA接口的第13针显卡或北桥信号线缓冲芯片(行同步) 信号线VGA接口的第14针VGA接口定义:1 RED 输出红色视频信号2 GREEN 输出绿色视频信号1BLUE 输出蓝色视频信号2RES 保留3GND 接地4RGND 红色视频信号接地5GGND 绿色视频信号接地6BGND 蓝色视频信号接地7+5V +5V直流电压8SGND 同步信号地9IDO 显示器ID1(选项)10SKA DDC序列数据线11H5YNC 水平同步信号12VSYNC 垂直同步信号13SCL DDC数据线195)-2PS/2键盘鼠标接口引脚名称数据方向定义1 DATA 双向数据2 N/C 空保留3 GND 地接地4 VCC 输出电源(+5V)5 CLK 输出工作时钟6 N/C 空保留图: 框I/O , 5VSB, RN, 保险, 电感L, 电容, GND, 键盘接口(6个孔), DN;I/O 信号线(一路接一个RN后接5VSB) 另一路信号线电感(一路接CN后接地) 另一路接键盘接口的1PIN;I/O 信号线(一路接一个RN后接5VSB) 另一路信号线电感(一路接CN后接地) 另一路接键盘接口的5PIN;5VSB 导线保险导线电感L (一路接一个电容后接地) 另一路接键盘接口的4PIN;键盘接口的3PIN接一个电感后接地;键盘接口的2PIN和6PIN为空脚;键盘接口: 从左向右排列: 6, 4, 2, 1 ,3, 5 ; 上方是一个小的竖长方框; 6PIN和5PIN在最上面,2PIN和1PIN在最下面;内存图: 框北桥, 框内存槽, 电阻, 电容, 1.25V北桥导线电阻导线1.25V(接一个电容后接地) 导线电阻导线上面两根导线交于一点导线内存槽内存SDR,144PIN供电 3.3V(多脚供电)时钟2条,61PIN,74PIN,(测到61PIN上有即可)系统总线2条,141,142PIN内存DDR1,200PIN供电1)3.3V(197PIN给内存BIOS供电); 2)2.5V(多脚供电) 3)1.25V(上接电压在排阻上时钟6条, 35,37,89,91,158,160,一般只用4条(89,91为NC)系统总线2条, 193, 195PIN内存DDR2,200PIN供电1)3.3V(199PIN给内存BIOS供电),2)1.8V(多脚供电), 内存工作电压3)0.9V,(排阻上拉电压)时钟4条, 30, 32, 164, 166系统总线2条,195,197PIN;202) 检修(最好在阻值卡上测)一.供电多脚供电只要测到一个脚有电压即可二.时钟三.A,D线对地阻值在排阻上测, 在阻值卡上测四.系统总线对地值两条要一样;203) 不过内存检修(28,38,E1,C1)1)代换内存2)测内存工作条件:供电,时钟,AD线,系统总线3)清洁内存槽4)加焊内存槽或板载内存5)测数据线的上拉电阻阻值6)加焊数据线的上拉电阻7)压北桥8)刷BIOS有板载内存的机拆掉板载内存而用外插的内存也会不过内存,必须要有板载内存才行,另IBM P3, T系列机不装密码芯片也挡内存(挡28)。
IDE接口标准
IDE 是Integrated Device Electronics 的简称，是一种硬盘的传输接口，它有另一个名称叫做ATA （AT Attachment ），这两个名词都有厂商在用，指的是相同的东西。
IDE 的规格后来有所进步，而推出了EIDE （Enhanced IDE ）的规格名称，而这个规格同时又被称为Fast ATA 。
所不同的是Fast ATA 是专指硬盘接口，而EIDE 还制定了连接光盘等非硬盘产品的标准。
而这个连接非硬盘类的IDE 标准，又称为ATAPI 接口。
而之后再推出更快的接口，名称都只剩下ATA 的字样，像是Ultra ATA 、ATA/66、ATA/100等。
主板IDE 接口早期的IDE 接口有两种传输模式，一个是PIO （Programming I/O ）模式，另一个是DMA （Direct Memory Access ）。
虽然DMA 模式系统资源占用少，但需要额外的驱动程序或设置，因此被接受的程度比较低。
后来在对速度要求愈来愈高的情况下，DMA 模式由于执行效率较好，操作系统开始直接支持，而且厂商更推出了愈来愈快的DMA 模式传输速度标准。
而从英特尔的430TX 芯片组开始，就提供了对Ultra DMA 33的支持，提供了最大33MB/sec 的的数据传输率，以后又很快发展到了ATA 66，ATA 100以及迈拓提出的ATA 133标准，分别提供66MB/sec ，100MB/sec 以及133MB/sec 的最大数据传输率。
值得注意的是，迈拓提出的ATA 133标准并没能获得业界的广泛支持，硬盘厂商中只有迈拓自己才采用ATA 133标准，而日立（IBM ），希捷和西部数据则都采用ATA 100标准，芯片组厂商中也只有VIA ，SIS ，ALi 以及nViidia 对次标准提供支持，芯片组厂商中英特尔则只支持ATA 100标准。
各种IDE 标准都能很好的向下兼容，例如ATA 133兼容ATA 66/100和Ultra DMA33，而ATA 100也兼容Ultra DMA 33/66。
