农村低压电网漏电保护器的合理配置
漏电保护器使用规定
漏电保护器使用规定我公司在现场低压配电系统中装设漏电保护器主要是防止电击事故的发生，也是防止漏电引起电气火灾和电气设备损坏事故。
特制定漏电保护器使用规定。
一、总则1.本规定制定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
2.此规定适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
3.漏电保护器的管理由维护部统一管理。
4.维护部电气二班的试验人员负责对现场使用的带有漏电保护器的检修电源箱和电缆盘进行每年一次的安全检验工作，并出具检验报告。
5.电气二班负责对现场使用的带有漏电保护器的检修电源箱和电缆盘进行季度性的安全试验和维护更换工作。
二、漏电保护器的应用1.对直接接触的防护1.1 漏电保护器只作为直接接触防护中基本保护措施的附加保护。
1.2 用于直接接触电击防护时，应选用高灵敏度、快速动作型的漏电保护器。
动作电流不超过30mA。
2.对间接接触防护2.1 间接接触电击防护，主要是采用自动切断电源的保护方式，以防止发生接地故障电气设备的外露可导电部分持续带有危险电压而产生电击的危险。
2.2 在间接接触防护中，采用自动切断电源的漏电保护器时，应正确地与电网的接地型式相配合。
2.3 用于间接接触电击防护时，漏电保护器在各类系统接地型式(参见附录A)中的正确使用：2.3.1 TN系统a. 在TN系统中，当电路发生绝缘损坏故障，其故障电流值小于过电流保护装置的动作电流值时，需装漏电保护器；b. 在采用漏电保护器的TN系统中，使用的电气设备外露可导电部分可根据电击防护措施具体情况，采用单独接地，形成局部TT系统。
2.3.2 TT系统TT系统的电气线路或电气设备，应优考虑装设漏电保护器，作为防电击的保护措施。
3.对电气火灾的防护3.1 为防止电气设备与线路因绝缘损坏引起的电气火灾，宜装设当漏电电流超过预定值时，能发出声光信号报警或自动切断电源的漏电保护器。
3.2 为防止电气火灾而安装的漏电保护器、漏电继电器或报警装置，与末端保护的关系宜形成分级保护。

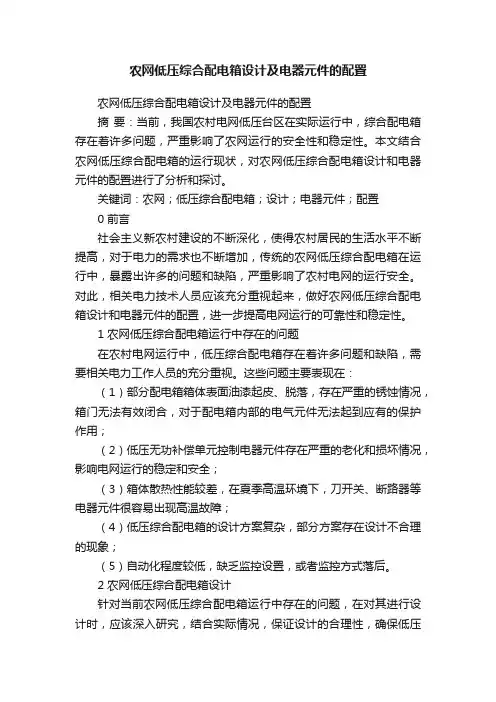

农网低压综合配电箱设计及电器元件的配置
农网低压综合配电箱设计及电器元件的配置农网低压综合配电箱设计及电器元件的配置摘要：当前，我国农村电网低压台区在实际运行中，综合配电箱存在着许多问题，严重影响了农网运行的安全性和稳定性。
本文结合农网低压综合配电箱的运行现状，对农网低压综合配电箱设计和电器元件的配置进行了分析和探讨。
关键词：农网；低压综合配电箱；设计；电器元件；配置0 前言社会主义新农村建设的不断深化，使得农村居民的生活水平不断提高，对于电力的需求也不断增加，传统的农网低压综合配电箱在运行中，暴露出许多的问题和缺陷，严重影响了农村电网的运行安全。
对此，相关电力技术人员应该充分重视起来，做好农网低压综合配电箱设计和电器元件的配置，进一步提高电网运行的可靠性和稳定性。
1 农网低压综合配电箱运行中存在的问题在农村电网运行中，低压综合配电箱存在着许多问题和缺陷，需要相关电力工作人员的充分重视。
这些问题主要表现在：（1）部分配电箱箱体表面油漆起皮、脱落，存在严重的锈蚀情况，箱门无法有效闭合，对于配电箱内部的电气元件无法起到应有的保护作用；（2）低压无功补偿单元控制电器元件存在严重的老化和损坏情况，影响电网运行的稳定和安全；（3）箱体散热性能较差，在夏季高温环境下，刀开关、断路器等电器元件很容易出现高温故障；（4）低压综合配电箱的设计方案复杂，部分方案存在设计不合理的现象；（5）自动化程度较低，缺乏监控设置，或者监控方式落后。
2 农网低压综合配电箱设计针对当前农网低压综合配电箱运行中存在的问题，在对其进行设计时，应该深入研究，结合实际情况，保证设计的合理性，确保低压综合配电箱功能的有效发挥。
通常来讲，在综合配电箱运行过程中，高温因素引发的故障较多，处理起来也相对困难，这里从抑制箱体高温和功能拓展方面，对低压综合配电箱的设计进行研究和讨论。
2.1 箱体结构设计。

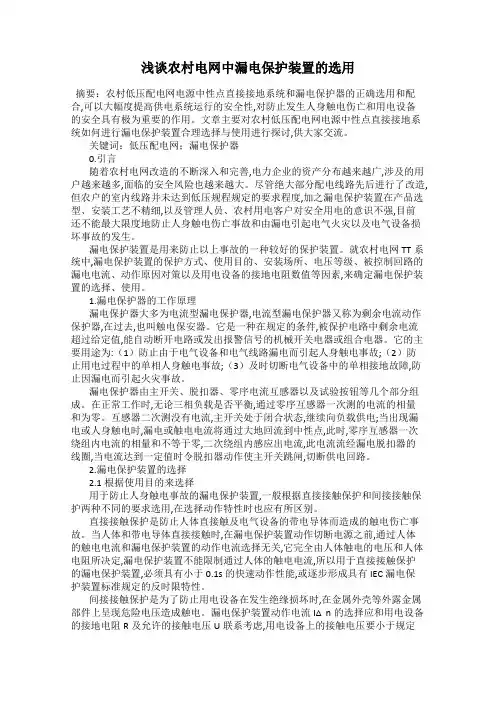

浅谈农村电网中漏电保护装置的选用
浅谈农村电网中漏电保护装置的选用摘要：农村低压配电网电源中性点直接接地系统和漏电保护器的正确选用和配合,可以大幅度提高供电系统运行的安全性,对防止发生人身触电伤亡和用电设备的安全具有极为重要的作用。
文章主要对农村低压配电网电源中性点直接接地系统如何进行漏电保护装置合理选择与使用进行探讨,供大家交流。
关键词：低压配电网；漏电保护器0.引言随着农村电网改造的不断深入和完善,电力企业的资产分布越来越广,涉及的用户越来越多,面临的安全风险也越来越大。
尽管绝大部分配电线路先后进行了改造,但农户的室内线路并未达到低压规程规定的要求程度,加之漏电保护装置在产品选型、安装工艺不精细,以及管理人员、农村用电客户对安全用电的意识不强,目前还不能最大限度地防止人身触电伤亡事故和由漏电引起电气火灾以及电气设备损坏事故的发生。
漏电保护装置是用来防止以上事故的一种较好的保护装置。
就农村电网TT系统中,漏电保护装置的保护方式、使用目的、安装场所、电压等级、被控制回路的漏电电流、动作原因对策以及用电设备的接地电阻数值等因素,来确定漏电保护装置的选择、使用。
1.漏电保护器的工作原理漏电保护器大多为电流型漏电保护器,电流型漏电保护器又称为剩余电流动作保护器,在过去,也叫触电保安器。
它是一种在规定的条件,被保护电路中剩余电流超过给定值,能自动断开电路或发出报警信号的机械开关电器或组合电器。
它的主要用途为:（1）防止由于电气设备和电气线路漏电而引起人身触电事故;（2）防止用电过程中的单相人身触电事故;（3）及时切断电气设备中的单相接地故障,防止因漏电而引起火灾事故。
漏电保护器由主开关、脱扣器、零序电流互感器以及试验按钮等几个部分组成。
在正常工作时,无论三相负载是否平衡,通过零序互感器一次测的电流的相量和为零。
互感器二次测没有电流,主开关处于闭合状态,继续向负载供电;当出现漏电或人身触电时,漏电或触电电流将通过大地回流到中性点,此时,零序互感器一次绕组内电流的相量和不等于零,二次绕组内感应出电流,此电流流经漏电脱扣器的线圈,当电流达到一定值时令脱扣器动作使主开关跳闸,切断供电回路。
低压配电网装设漏电保护器之前应注意的问题
（） ２ 装有 漏 电保 护 器保 护 的线 路 和 电气 设 备 ，其 泄 漏 电流 必须 控 制 在 允 许 的范 围 之 内 ；若 泄 漏 电流 大 于 允许 值 时 ，应 及 时处 理 不 合 格 的线 路 和 电 气 设 备 ，或 更换 绝 缘 良好 的供 电线路 。 （ ） 机 及 其 他 电 气 设 备 的 金 属 外 壳 应 有 保 护 接 ３电
中低 压 电器
低 压 配 电 网装 设 漏 电保 护 器 之 前 应 注 意 的 问题
朱 毅
（ 建 水利 电力职业技 术 学院 ，福 建 福 ３ ６０ ） ６ ０ ０
［ 摘要 ］ 介 绍 低 压 配 电 网安 装 漏 电保 护 器 前 应 解 决 的 问题 及 相 应 的 处理 方 法 。
地 ，接 地 电阻 应符 合 要求 。
（） ４ 三相 负荷 应 力求 对 称 供 电 ，尽 量减 少 因不 对 称 负荷 引起 的不 平衡 电流 。 （ ） 电保 护器 的保 护 范 围较 大 时 ，为便 于 寻找 故 ５漏 障点 和 缩小 故 障 时 的 停 电范 围 ，应 在 配 电 网 中的 适 当 地点 装设 分 段 、分 支 开关 。
＋ ， １ ｆ
图 １零线接地示意图
图 ２相邻分支线路零线接线照 明分 支线 路 ，Ｎ２为 照 明 （）
收 稿 日期 ： ０ ８ ０ — ９ ２ ０ — ７２
支路 专 用 零线 ，如果 因 为照 明支路 Ｎ２线 离 电源 零 线 距
离过 远 而 就 近从 Ｎ１线支 接 ，则 必 有 ｊ ｊ 一 ｊ （ ）经
２ 低 压 配 电 网装 设 漏 电保 护器 前 应 注 意 的 一
漏电保护器在农村低压电网中的运用
１ 设 备 不合 格 。低 压 架 空 线 对 地 高 度 、 建 筑 ） 与
物的距离不符合规程要求 ； 低压 电杆拉线 固定部位不
合理 ， 工艺不 良， 又无 拉线 绝缘 子 ・ 破 股线 、 ９ 用 铁丝 、 通 讯线作 电线 ； 导线 接头 不 合 格 ； 电气 设 备金 属 外 壳 未 接地 或接地 不 良 ； 绝缘 层破 损或 老化 的 电线 作 进户 用 线或 电器 引线 ； 线 与 电力 线安 装距 离不符 合 要求 广播
经 分析 ， 村触 电事故 的原 因有 以下 几个 方 面 。 农
１ ）低压触 电事故 多于高压触 电事故 ： 高压电网 人们很 少 接触 ・ 压 电 网覆 盖 面 大 ， ９ 低 电气 设 备 涉及 到
人们 的生产 和 日常生 活 ， 人们 触及 电器设 备 的机会 也 多 ； 之设 备 简陋 ， 加 管理 不 善 ， 们思 想 麻 痹 、 人 缺乏 电
面：
５ 农村触电事故多于城市 ： ） 农村电网质量较差 、
私拉 乱接严 重 、 电条 件 差 ， 用 电气 设 备 简 陋 且 安 装不 太 合理 ， 术水 平低 ， 技 管理不 严 格 ， 民缺 乏 电气 安全 农 知 识等 ， 村触 电事 故是城 市 的 ６ ８ 之 多 。 农 倍
故的高发季节， 秋季暴风雨较多 ， 夏、 空气潮湿 ， 电气
设备绝 缘性 能下 降 ・ ９ 天气 炎热 ， 人体 多 汗 ， 肤 电阻下 皮
现象还 时有 发生 ， 临 的安 全 问题 ， 要 是农 村 人 身 面 主 触 电伤 亡 与家用 电器 烧 坏事 故 。如何 把农 村 安 全 用
降。此外 ， 正值农忙季节， 农村生产用电设备增加 ， 人 们接触和操作电气设备的机会明显增多 ， 各种条件的
标准名称： 漏电保护器安装和运行 GB 13955
标准名称：漏电保护器安装和运行GB 13955-92标准编号：GB 13955-92标准正文：国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
农村低压剩余电流动作保护器的合理使用
农村低压剩余电流动作保护器的合理使用【摘要】在农村电网安装剩余电流动作保护器，把它作为低压电网及电气设备的安全技术保护装置，无疑是弥补直接保护不足的一种行之有效的间接保护，是防止因电气设备绝缘损坏而漏电，避免或减少触电伤亡事故，保护电网及其人身安全的一项最有效的技术措施。
因此，如何合理使用剩余电流动作保护器和分析保护器动作的原因是需要探讨和解决的问题。
【关键词】农村低压；剩余电流保护装置；动作分析1 剩余电流动作保护器工作原理将剩余电流动作保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与剩余电流动作保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“+”，返回方向为“-”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，剩余电流动作保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体―大地―工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈中产生剩余电流。
因此，便会感应二次线圈，当这个电流值达到该剩余电流动作保护器限定的动作电流值时，自动开关脱扣，切断电源。
2 剩余电流动作保护器的使用2.1 正确选用剩余电流动作保护器如何正确选用剩余电流动作保护器，一要充分考虑保护器的特定功能，如短路、过负荷、过压等功能；二要全面考虑保护器额定动作电流的大小，如6、10、30、45、50、75、150mA ，如台区总保可能考虑额定动作电流300、500mA；三要综合考虑保护器安装位置的特定环境，如暴晒、阴雨非阴雨、特别潮湿；四要系统考虑在实行三级保护剩余电流动作保护器选型配置中保护器相互之间动作电流的级差和动作（分断）时间的级差的配合。
另外，对于剩余电流动作保护器生产厂家的选择应尽量按照“比质、比价、比服务”的原则择优选厂，在一个台区内对实行分级保护的保护器的选用，还应选择已对动作电流、动作时间进行了科学匹配、统一调试的一个生产厂家的保护器；对城乡家用保护器的选择，还应充分考虑为了防止三相四线制总零线发生断线或者套户线错接成380 V 线电压时烧毁家用电器的可能性，宜选用高灵敏度、快速型并具备带漏电、过压、过载短路保护功能的保护器。
漏电保护器使用和管理规定(3篇)
漏电保护器使用和管理规定漏电保护器（Residual Current Device，简称RCD）是一种用于监测和保护电气系统中存在的地线故障和漏电现象的装置。
它通过监测电流的进和出来检测是否有漏电情况，并在有漏电时自动切断电源，以保障人身和财产的安全。
以下是关于漏电保护器使用和管理的规定，供参考。
一、安装规定1.1 安全距离要求：漏电保护器应安装在用电设备的馈线侧，距离主开关不得超过30米。
同时，在使用低压电器设备时，不得超过20米。
在电动汽车充电桩等特殊设备中，应根据具体情况进行布置。
1.2 功率要求：根据用电设备的额定功率和电流，选择适合的漏电保护器。
一般来说，额定漏电动作电流应大于用电设备的漏电电流。
1.3 总开关选择：漏电保护器应与总开关配套使用，确保在漏电情况下能及时切断电源。
总开关额定电流应与漏电保护器的额定电流相匹配。
二、使用规定2.1 动态测试：漏电保护器应定期进行动态测试，以确保其正常工作。
一般建议每个月进行一次测试，具体操作方法在产品说明书中有详细说明。
2.2 慎重操作：在使用漏电保护器时，应遵守相关操作规定，不得私自更改和拆卸保护装置。
如果发现漏电保护器存在故障或异常情况，应及时停止使用，并请专业人员进行维修和更换。
2.3 防雷措施：漏电保护器应采取防雷措施，如安装雷电保护器和接地装置，以确保其安全可靠的工作。
三、管理规定3.1 定期检测：对漏电保护器应进行定期检测，检查其工作状态和参数是否符合要求。
一般建议每年至少检测一次，特殊情况下可以适当增加检测频率。
3.2 记录管理：对漏电保护器的运行情况和维修记录等应进行详细记录，以便日后查询和分析。
并根据需要，建立漏电保护器档案，包括产品型号、出厂日期、维修记录等。
3.3 人员培训：对需要使用和维护漏电保护器的人员，应进行专业培训，使其了解基本原理、操作规程和故障排除方法，提高其安全意识和维护能力。
3.4 故障处理：遇到漏电保护器故障或异常情况时，应及时采取措施进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
农村低压电网漏电保护器的合理配置
农村低压电网改造工程的实施,使电网的供电能力和绝缘强度均大大提高,为
实现全网的漏电分级保护提供了物质条件。多功能新型保安器的问世与应用,为
实施分级保护提供了技术支持。为此,实施农村低压电网的三级保护,已成为农网
改造的重要组成部分。
标签：农村低压电网 三级保护 漏电保护器
1 三级保护的配置
漏电总保护器应配置在配变的低压总电源侧,宜采用具有漏电保护、短路保
护或过负荷保护功能的剩余电流断路器,其漏电动作电流值在躲过电网正常的漏
电流的前提下尽量选小。采用三级保护的低压电网,总保护额定漏电动作电流值,
以200～300mA为宜,最大分断时间不超过0.5秒。
漏电中级保护器宜设置在接户线进入集表箱的电源刀闸的负荷侧,以防止套
户线至末级保护器之前的直接接触的触电伤亡事故为主要目的,并作为末级保护
器的后备保护。其额定漏电动作电流值宜选用60～100mA,最大分断时间大于0.3
秒并小于0.5秒。
漏电末级保护器应装置在进户线的电源侧,先接刀闸后接漏电保护器。用于
家用电器、固定安装电器、移动式电器、携带式电器及临时用电设备的漏电保护
器,是直接防止人身触电的保护设备,其额定漏电动作电流值不應大于30mA,动作
时间应不大于0.1秒。
三级保护器的动作电流与分断时间的科学配合,是提高漏电保护器正确动作
率和投运率的必要措施,是提高供电安全性、可靠性的技术手段。
2 漏电保护器的选用
目前,生产漏电保护器类型繁多,结构不同,性能各异。在运行试验中发现,三级
保护器使用了多家产品,动作电流值、分断时间难以上下匹配,误动现象时常发生。
如在漏电末级保护器上模拟试验时,末级保护器未分断跳闸,中级保护器却先动作
跳闸,其至引起总保护动作,扩大了停电范围,影响了安全、可靠地供电。对此建议,
对漏电保护器厂家的选择应遵守“比质、比价、比服务”择优选厂的原则,在一个
台区内,三级保护器应尽量选用一个厂家的产品,由厂家按动作电流、分断时间的
要求进行科学匹配,统一调试,以达到灵敏而不误动,切实起到分级保护的目的。
3 漏电保护器损坏率较高的原因与对策
一是产品质量不过硬,二是安装使用不当。特别应注意以下问题:
3.1 保护器的安装和检验,应符合使用说明书的规定,并符合漏电保护的农村
安装运行规程的要求。
3.2 保护器对低压电网有严格的要求。变压器中性点直接接地,电网的零线不
得重复接地,保护器后的零线、相线不得与其它回路共用。
3.3 当末级保护器投不上或频繁跳闸时,不宜多次强行试送,应测量室内配线
的绝缘电阻值,其值晴天不宜小于0.5MΩ,雨天不宜小于0.08MΩ。
3.4 低压电网宜设过电压保护装置,以免过电压烧毁保护器的元件。
