2号机组ps-sl长伸缩式吹灰器检修作业指导书
.
张家口发电厂企业标准 Q/CDT
Q/CDT- IZJKZP 104 QJ001—2007
2号机组PS-SL长伸缩式吹灰器
检修作业指导书
版次 编 写 校 对 批 准
姓名 签字 日期 姓名 签字 日期 姓名 签字 日期
1 谢振清
2007-08-10发布 2007-08-10实施
(张家口发电厂) 发布 目 次
1 范围 ................................................................................ 1
1.1 本指导书适用范围 .................................................................. 1
1.2 指导书质量控制点统计 .............................................................. 1
吹灰器修后检查试验 .................................................................... 1
2 本指导书涉及的文件、技术资料和图纸 .................................................. 1
3 安全提示 ............................................................................ 1
3.1 准备工作中需要注意的事项 .......................................................... 1
3.2 施工过程中需要注意的事项 .......................................................... 1
4 备品备件准备 ........................................................................ 1
5 现场准备及工具 ...................................................................... 2
5.1 现场准备 .......................................................................... 2
5.2 专用工具 .......................................................................... 2
5.3 办理相关工作票 .................................................................... 2
6 检修工序及质量标准 .................................................................. 2
6.1 吹灰器解体 ........................................................................ 2
6.2 清理检测各部件 .................................................................... 3
6.3 吹灰器回装 ........................................................................ 3
6.4 吹灰器修后检查试验 ................................................................ 3
6.5 现场清理 .......................................................................... 3
6.6 工作终结 .......................................................................... 3
7 检修记录 ............................................................................ 3
7．1吹灰器调试记录表 .................................................................. 3
8 质量验收签证记录 .................................................................... 4
9 作业指导书的修订建议 ................................................................ 4
1 范围
1.1 本指导书适用范围
本作业指导书规定了2号机PS-SL长伸缩式吹灰器（KKS编码）检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于2号机PS-SL长伸缩式吹灰器（KKS编码）小修工作，吹灰器型号：PS-SL型,检修地点在2号炉锅炉本体36米至58米区域。。检修的项目为对PS-SL长伸缩式吹灰器传动、密封、附件、电器部分进行检查、检修，并对已发现的问题进行处理。
1.2 指导书质量控制点统计
表1 质量控制点统计
序号 性质 名 称 备 注
1 W1 吹灰器修后检查试验
2 本指导书涉及的文件、技术资料和图纸
□ 《300MW机组锅炉PS-SL长伸缩式吹灰器安装、运行与维修手册》
□ 《PS-SL长伸缩式吹灰器控制部分电路图》
□ 《火力发电厂锅炉检修技术培训试题》
3 安全提示
3.1 准备工作中需要注意的事项
□ 参加检修的人员进行安全教育和技术培训，达到上岗条件。
□ 作业组成员的着装要符合规定、精神状态是否良好。
□ 开工前作业组长要进行安全交底、技术交底，做好危险预想。
□ 办理热机检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，吹灰系统完全隔绝。
3.2 施工过程中需要注意的事项
□ 工前的工作票及相关操作票的办理、措施完善，所有工作人员必须经电业安全规程考试合格，
并具有总经理签发的合格证。
□ 严格执行《电业安全工作规程》。
□ 在工作中要保证有充足的照明。
□ 每天检查工作班成员着装是否符合规定、精神状态是否良好。
□ 每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。
□ 工作前,负责人进行全面的技术交底和岗位分工
□ 现场调整人员与控制室操作人员保持通讯。
4 备品备件准备
序号 名 称 规格型号 单位 数量 备注
1 链条张紧机构 N1/21588D 套 5
2 填料60 SCB6-02S 组 20
3 垫片 N1/0648C/15 片 5
4 缠绕式垫片84×96×3.2 O0000044 件 5
5 行程开关Z4V10H336-11Z-1183 E0000093 只 5
6 拖链10.2.038(PS/RK/RL) E0000053 米 15
7 橙色电缆TRVV4×1.5 E0000049 米 50
序号
名 称 规格型号 单位 数量 备注
8 缠绕式垫片82×138×3.2 片 5
9 链条5/8 GB1243.1-10A-1×96 根 2
10 外管(高温区） 1Cr18N9Ti(行程－6800mm） 根 2
11 外管（低温区） 1Cr18N9Ti(行程－6800mm） 根 1
5 现场准备及工具
5.1 现场准备
□ 在检修作业现场地面铺好胶皮
□ 准备好棉布用于遮盖发兰口和拆下的零部件
5.2 专用工具
□ 表3 检修专用工具
序号 名 称 规 格 单位 数 量 备注
1 活扳手 250mm 把 1
2 死扳手 13－18mm 把 各1
3 死扳手 24mm 把 1
4 十字改锥 200mm 把 1
5 一字改锥 200mm 把 1
6 内六方扳手 5－8mm 把 各1
7 榔头 3磅 把 1
8 手拉葫芦 1t 个 1
9 钢丝绳、卡具 套 2
10 铜棒 根 1
11 内卡钳 150mm 把 1
5.3 办理相关工作票
□ 办理工作票、危险点分析票。
6 检修工序及质量标准
6.1 吹灰器解体
6.1.1 检修前的工作
□ 确认断开二号炉吹灰控制电源开关、动力电源开关
□ 确认关闭二号炉吹灰手动总门、电动总门、
6.1.2 吹灰器解体
□ 松开填料压盖，将齿轮行走箱前移约0.3m，从填料室中移出填料环，然后将齿轮行走箱退回停用位置。
□ 将阀门从管道上脱开，从阀门上卸下开阀机构，从连接板组件上卸下四个六角螺母，阀门和垫片、密封件就可取下。
□ 取出四个螺钉后，拉出内管和连接板组件。
□ 拧下外管法兰上的六角螺栓，从外管导向套中拉出外管。
□
□ 拧下元宝螺母后，取下侧面罩壳。
□ 取下安全环，拉出开阀机构后压杆。
□ 从阀杆上松开固定在连杆上的托杆，然后将开阀压杆向后转，取出阀杆。
□ 用铁丝穿在阀杆头部小孔内，以防阀杆和阀瓣组件下落。
□ 从阀杆上取下挡片，拆下弹簧挡圈和阀门弹簧。 1. 将汽源连接法兰包好包严
2. 使用铜棒或手锤时严禁戴手套，精神集中，注意避免砸伤
3. 扶好设备，注意砸伤

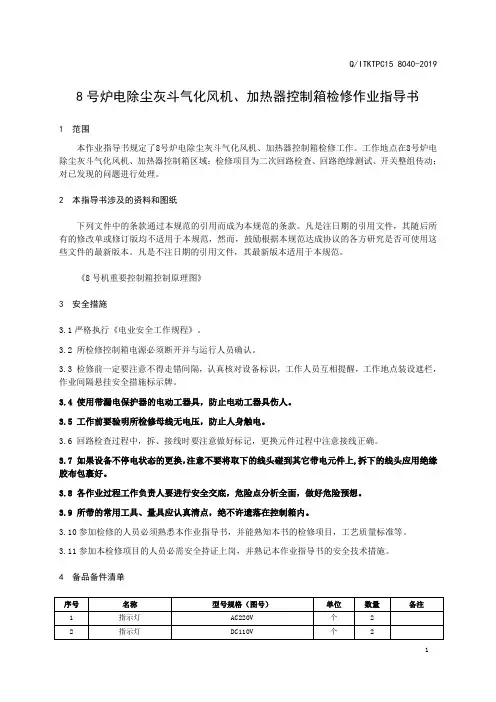

8号炉电除尘1、2号灰斗气化风机、加热器控制箱检修作业指导书
