陶瓷球磨机技术参数
QM-3SP2球磨机说明书
QM-3SP2行星式球磨机
使 用 说 明 书
一、概 况
1、用途
QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（0.03μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd60Fe20Al10CO10非晶合金粉末、Al2O3/Al复合粉末等。
2、工作原理
QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
3、特点
A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机
械强度，又降低了噪音。
B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运行—停机—再运行”的循环模式自动控制各状态的时间。
4、技术参数 型 号：QM-3SP2
可配球磨罐：容积（单罐容积，单位：毫升）：50、100、250、400、500。
材质：不锈钢、玛瑙、尼龙、聚氨酯、聚四氟乙烯、硬质合金(YG8)、陶瓷等。
球磨机参数选择和计算
球磨机参数选择和计算
一、球磨机生产能力的计算
球磨机的生产能力由要求粉磨的物料量而确定，在设计选型时要有一定的富余能力。影响球磨机生产能力的因素很多，除了物料的性质（粒度、硬度、密度、温度和湿度）、欲磨细程度（产品粒度）、加料均匀程度和磨机内研磨体装载程度外，还与磨机结构形式（磨机筒体长度与直径比、仓数、隔仓板和衬板的形状）等有关。因此，从理论上确定磨机的生产能力是比较困难的，通常用实验法与对比法来确定磨机的生产能力。磨机粉磨的生产能力一般按新生成的小于0.074mm（—200目）级别的粉矿量进行计算。
式中 V ———磨机有效容积，m3；
G2 ———产品中小于 0.074mm 的物料占总物料的百分数，%；
G1 ———给矿中小于 0.074mm 的物料占总物料的百分数，%；
q,m———按新生成级别（0.074mm）试算的单位生产能力，t/(3m·h)。
q,m值由试验确定，或采用矿石物性相似、设备及工作条件相同的生产中的标定值。当无试验数据与生产标定值时，可用式（1-3）计算：
式中 qm———磨机在生产或实验时，按新生成-0.074mm级别计算的实际生产能力，t/（m3·h）；
式中 Di1 ———需要计算选磨机直径，m；
Di1 ———标准磨机直径，m；
K,4———磨机给料粒度和产品粒度系数，
G3 G4———分别为新设计的和参数已有的或实验磨机（给矿粒度或产品粒度按新生成
-0.074mm级别计算）的生产能力见表1-6。
上式G1和G2值在计算中应按实际资料计算，若无实际资料，可按表1-7和表1-8选定。
表 1-4 矿石磨碎难易系数 K,1
矿石硬度
难易度系数K,1 矿石硬度
难易度系数K,1
普氏系数 硬度等级 普氏系数 硬度等级
＜2 很软 1.4-2.0 8-10 硬 0.75-0.85
2-4 软 1.25-1.5 ＞10 很硬 0.5-0.7 4-8 中等硬度
1.0
球磨机参数设定标准
机械名称项目参数
筒体内径φ3600mm
筒体内长度6500mm
筒体内球衬厚度
容积66m3
筒体工作转速11r/min
筒体辅助转速0.71r/min
最大回转半径2086mm
电源电压要求380±5﹪
启动电压≥345v
绝缘电阻≥0.5MQ
1、2#球球磨时间
3#球球磨时间
（325目）筛余≤10﹪
1、2#球球磨时间
3#球球磨时间
（250目）筛余≤10﹪
1、2#球球磨时间
3#球球磨时间
（325目）筛余≤10﹪QMP3600×6500球磨机GF-78/V-8/V-9/M28A/Scm20/Scm20A/GF-NS/GF-EB
V-2B/GF-86AGF-38
球磨机使用说明书qm-3sp2

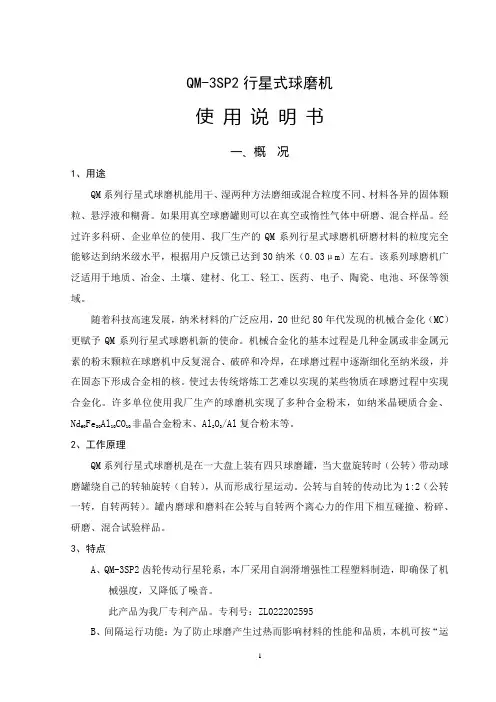

1 QM-3SP2行星式球磨机
使 用 说 明 书
一、概 况
1、用途
QM系列行星式球磨机能用干、湿两种方法磨细或混合粒度不同、材料各异的固体颗粒、悬浮液和糊膏。如果用真空球磨罐则可以在真空或惰性气体中研磨、混合样品。经过许多科研、企业单位的使用、我厂生产的QM系列行星式球磨机研磨材料的粒度完全能够达到纳米级水平，根据用户反馈已达到30纳米（0.03μm）左右。该系列球磨机广泛适用于地质、冶金、土壤、建材、化工、轻工、医药、电子、陶瓷、电池、环保等领域。
随着科技高速发展，纳米材料的广泛应用，20世纪80年代发现的机械合金化（MC）更赋予QM系列行星式球磨机新的使命。机械合金化的基本过程是几种金属或非金属元素的粉末颗粒在球磨机中反复混合、破碎和冷焊，在球磨过程中逐渐细化至纳米级，并在固态下形成合金相的核。使过去传统熔炼工艺难以实现的某些物质在球磨过程中实现合金化。许多单位使用我厂生产的球磨机实现了多种合金粉末，如纳米晶硬质合金、Nd60Fe20Al10CO10非晶合金粉末、Al2O3/Al复合粉末等。
2、工作原理
QM系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。公转与自转的传动比为1:2（公转一转，自转两转）。罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。
3、特点
A、QM-3SP2齿轮传动行星轮系，本厂采用自润滑增强性工程塑料制造，即确保了机
械强度，又降低了噪音。
此产品为我厂专利产品。专利号：ZL022202595
B、间隔运行功能：为了防止球磨产生过热而影响材料的性能和品质，本机可按“运 2 行—停机—再运行”的循环模式自动控制各状态的时间。
4、技术参数
型 号：QM-3SP2
可配球磨罐：容积（单罐容积，单位：毫升）：50、100、250、400、500。
球磨机技术说明
Φ2200x6500球磨机
使
用
说
明
书
郑州通用矿山机器有限公司
-目录
一、 技术性能
二、 工作原理及结构概述
三、 安装要求
四、 操作、维护、级检修
五、 易损件
一、技术性能
1. 外形尺寸：长度----12280毫米，宽度---5370毫米，
高度---4210毫米
2. 规格：公称规格：Φ2200x6500毫米
简体有效内径：Φ2120毫米
简体有效长度：一仓2142.5毫米
二仓4102.5毫米
简体有效容积：22m³
3．用途；粉末各种标号的水泥、磷肥、成品和原料。
4.生产能力：粉末水泥：14吨/时（4900孔/厘米²，筛余6-8%）
粉末生料：16吨/时（4900孔/厘米²，筛余8-10%）
5．入磨粒度：<30毫米
6.磨机速度：21.4转/分
7.研磨体最大装载量：31吨
8．传动方式：边缘传动
电动机：型号JR158-8 功率380千瓦
转速： 730转/分 电压380伏
减速机：型号ZD—60—8—i
中心距600毫米 速比i=4.481
大齿轮：材质ZG45 模数m=25 齿数z=152 小齿轮：材质45（锻制）模数m=25 齿数z=20
大小齿轮速比：i=7.65
9.设备总重：48.6吨（不包括研磨体重）
10.冷却水最大用量:2吨/时（包括两个主轴承和减速机，其中减速机与出料端主轴承的冷却水串联）.
二 工作原理及结构概述
Φ2200x6500球磨机为边缘传动，中心卸料式的两仓球磨机，用以粉磨水泥熟料，干水泥生料，其他成品和原料。
物料从喂料，经入料螺旋筒均匀的进入磨内第一仓，该仓内镶有阶梯衬板，内装有不停规格的钢球，把物料破碎后通国单层隔仓板进入第二仓，该仓内镶有平衬板，内装不同规格的钢锻，将破碎的物料粉磨成粉状，合给品通过卸料蓖板经中的空轴的出料螺旋筒到回转筛，排除杂物后，成品即通过输送机运走。
球磨机主要参数的确定(上)
球磨机主要参数的确定(上)
一、球磨机的转速
（1）球磨机的临界转速 no
当磨机筒体的转速达到某一数值时，研磨体产生的离心力等于它本身的重力，因而使研磨体升举至脱离角α=00，即研磨体将紧贴附在筒壁上，随筒体一
起回转而不会降落下来，这个转速就称为临界转速，用n0表示。
由于磨机在某一转速下进行工作时，筒体内各层研磨体运动的脱离角各不相同，在确定磨机筒体转速时，一般均以最外层研磨体为基准，也就是取磨机
筒体的有效内径D1作为基准进行参数计算。
在图 7-4 中，当研磨体处于极限位置 E 点即它升举至顶点时，脱离角 ，此为临界条件，把它代入式（7-2），可得临界转速 n0cosα=cos00=1即所以
式中 n0———临界转速，r/min；
R1———最外层研磨体至磨筒体断面中心的距离（即筒体有效半径），m；
D1———磨机筒体有效直径，m。
从理论上讲，当磨机转速达到临界转速时，研磨体将紧紧贴附在筒体内壁上，随筒体一起回转，不会降落，不能起任何粉磨作用。但实际上并非如此，
因为在推导研磨体运动的基本方程时，只考虑离心力，而忽略了研磨体的滑动、自转及物料对研磨体运动的影响。因此球磨机的实际临界转速比上述的
理论计算值要高一些。
（2）球磨机的理论适宜转速 n 当磨机筒体达到临界转速 n0时，由于研磨体紧贴筒壁上，不能起到粉碎作用，因此对物料的粉碎功为零。当筒体转速较
慢时，研磨体呈泻落状态运动，对物料的粉碎作用很弱，即对物料的粉碎功很小，可见研磨体对物料的粉碎所消耗的功是筒体转速的函数。因此，使研
磨体产生最大粉碎功时的筒体转速就称为球磨机的理论适宜转速t。要想得到最大的粉碎功，研磨体必须具有最大的降落高度。如图7-5所示，筒体内研
磨体的总降落高度H为H=h+y研磨体由脱离点 A 抛射上升的高度为 h ，根据抛射体运动学知以式（7-1）中
代入式（7-44）中，得以式（7-10）和式（7-45）代入式（7-43）中，得
研磨体总降落高度 H 是其脱离角的函数。为了求得α的最大值，必须取导数
球磨机参数
球磨机参数
MQS湿式格子型球磨机系列性能参数表
型号及规格 筒体直径
mm 筒体长度
尺寸mm 有效容积
M3 最大装球量
t 工作转速
r/min 电动机功率
Kw
MQS2130 2100 3000 9 20 23.8 210
MQS2136 2100 3600 10.8 22 23.8 210
MQS2140 2100 4000 12 24 23.8 245
MQS2145 2100 4500 13.5 27 23.8 245
MQS2430 2400 3000 11.7 22.5 22.7 280
MQS2436 2400 3600 14 26 22.7 315
MQS2442 2400 4200 16.3 30 22.7 355
MQS2736 2700 3600 18.5 39 21.7 400
MQS2740 2700 4000 20.6 42.5 21.7 440
MQS2745 2700 4500 22.1 46 21.7 500
MQS2750 2700 5000 25.7 51 21.7 630
MQS2760 2760 6000 30.8 64 21.7 800
MQS3040 3000 4000 25.5 48 19.5 630
MQS3045 3000 4500 29 53 19.5 630
MQS3230 3200 3000 21.3 46 18.6 500
MQS3236 3200 3600 25 58 18.6 630
MQS3245 3200 4500 32.8 65 18.6 800
MQS3260 3200 6000 43.7 90 18.6 1000
MQS3639 3600 3900 36 75 17.8 1000
MQS3645 3600 4500 41 90 17.8 1250
MQS3650 3600 5000 46.2 96 17.8 1400
球磨机参数 2
MQS湿式格子型球磨机系列性能参数表
型号及规格 筒体直径
mm 筒体长度
尺寸mm 有效容积
M3 最大装球量
t 工作转速
r/min 电动机功率
Kw
MQS2130 2100 3000 9 20 23.8 210
MQS2136 2100 3600 10.8 22 23.8 210
MQS2140 2100 4000 12 24 23.8 245
MQS2145 2100 4500 13.5 27 23.8 245
MQS2430 2400 3000 11.7 22.5 22.7 280
MQS2436 2400 3600 14 26 22.7 315
MQS2442 2400 4200 16.3 30 22.7 355
MQS2736 2700 3600 18.5 39 21.7 400
MQS2740 2700 4000 20.6 42.5 21.7 440 MQS2745 2700 4500 22.1 46 21.7 500
MQS2750 2700 5000 25.7 51 21.7 630
MQS2760 2760 6000 30.8 64 21.7 800
MQS3040 3000 4000 25.5 48 19.5 630
MQS3045 3000 4500 29 53 19.5 630
MQS3230 3200 3000 21.3 46 18.6 500
MQS3236 3200 3600 25 58 18.6 630
MQS3245 3200 4500 32.8 65 18.6 800
MQS3260 3200 6000 43.7 90 18.6 1000
MQS3639 3600 3900 36 75 17.8 1000
MQS3645 3600 4500 41 90 17.8 1250
MQS3650 3600 5000 46.2 96 17.8 1400
3.2米磨机技术参数表
序号项目单位数据1球磨机设计出力（R90= %时）t/h45~50球磨机保证出力t/h2筒体有效内径mm3100筒体有效长度mm12250筒体有效容积m392.4进、出料口中心距mm17308进料口尺寸mm776×576出料口尺寸mm500×5003装球量最大/最佳t1284筒体充球系数最大/最佳%305球磨机转速r/min18.046球磨机阻力（含进、出料管）KPa球磨机最佳通风量m3/h干燥剂初温℃7入磨物料入磨物料≤20毫米（80%）出料的细度R90%出料粒径≤80微米（97.5%）8噪声（距设备1米处）dB(A）9球磨机单位功耗KW.h/t10球耗量11主轴承材质巴士合金主轴承温度≤7512密封形式轴承密封形式大齿轮密封形式主轴承密封形式13主要部件寿命大齿轮寿命h小齿轮寿命h衬板14钢球材质/规格（各种直径的钢球充球量的比例）/mm15无故障工作时间h16第一次大修前工作总时间h17球磨机在最大载荷时启动转矩Nm18球磨机在最大载荷时转动转矩惯量kg.m21、技术参数名称：管式球磨机产品规格：传动形式：边缘电机功率：减速机：重量：请注明2、技术数据（空白处请填写）19安装重量最重件重量检修件重量t
序号项目单位数据1主电动机型号YR1600-8/1430额定功率KW1600KW额定转速r/min742额定电压V10000/6000防护等级绝缘等级F级冷却方式额定负荷时的效率94.20%额定功率因数0.88电动机重量12800旋转方向左旋2减速机型号JDX1000/MBY1000中心距mm1000传动比7.1冷却水量t/h22冷却水压力Mpa0.2-0.33润滑油站3.1容量L/min403.2润滑油标号N220-N3203.3油泵型式、型号2.5MCY14-1B油泵数量1油泵流量L/min2.5油泵压力Mpa313.4油泵电动机型号Y100L1-4油泵电动机功率KW2.23.5邮箱容积m31.2邮箱过滤面积m20.13滤网精度微米0.08-0.12冷油器换热面积m26冷却水量t/h15冷却水压力Mpa0.2-0.33.6电气设备3.6.1油箱电加热器型号/数量额定电压V380额定功率KW6KW×33.6.2热电偶型号/规格/数量3.6.3电接点温度表型号/数量PT100额定电压V380额定功率KW3.6.4压力调节器型号/数量调压范围3.6.5液面信号器用舌簧接点型号/数量配套设备的综合数据额定电压V额定功率VA4主轴承冷却水量t/h冷却水压力Mpa5慢速传动装置型号5.1慢速转速r/min0.1975.2减速器型号ZSY280减速器速比905.3电动机型号Y225M-8额定电压V380额定功率KW22额定转速r/min7505.4慢速传动装置总重t1.3746筛卸球装置型号7筒体顶起装置型号
球磨机参数 3
MQS湿式格子型球磨机系列性能参数表
型号及规格 筒体直径
mm 筒体长度
尺寸mm 有效容积
M3 最大装球量
t 工作转速
r/min 电动机功率
Kw
MQS2130 2100 3000 9 20 23.8 210
MQS2136 2100 3600 10.8 22 23.8 210
MQS2140 2100 4000 12 24 23.8 245
MQS2145 2100 4500 13.5 27 23.8 245
MQS2430 2400 3000 11.7 22.5 22.7 280
MQS2436 2400 3600 14 26 22.7 315
MQS2442 2400 4200 16.3 30 22.7 355
MQS2736 2700 3600 18.5 39 21.7 400
MQS2740 2700 4000 20.6 42.5 21.7 440 MQS2745 2700 4500 22.1 46 21.7 500
MQS2750 2700 5000 25.7 51 21.7 630
MQS2760 2760 6000 30.8 64 21.7 800
MQS3040 3000 4000 25.5 48 19.5 630
MQS3045 3000 4500 29 53 19.5 630
MQS3230 3200 3000 21.3 46 18.6 500
MQS3236 3200 3600 25 58 18.6 630
MQS3245 3200 4500 32.8 65 18.6 800
MQS3260 3200 6000 43.7 90 18.6 1000
MQS3639 3600 3900 36 75 17.8 1000
MQS3645 3600 4500 41 90 17.8 1250
MQS3650 3600 5000 46.2 96 17.8 1400 MQS3660 3600 6000 57 120 17.8 1600
