2018-05-17-理论力学实验指导书及实验报告
哈尔滨工业大学（威海）
理论力学实验指导书 张天伟 力 学 实 验 室 2018 年 05 月 一、测量重心实验
1、测量重心的重要性
在地球表面附近的空间中，任何物体的各个质点都受到铅垂向下的地球引力作用，习惯
称之为重力。物体重力合力的作用点称为物体的重心。
物体的重心是力学和工程中的一个重要的概念，在许多工程问题中，物体重心的位置对
物体的平衡或运动状态起着重要的作用。如起重机的重心位置若超出某一范围，起重机工作
时就会出事故；高速旋转的轴及其上各部件的重心如不在转轴轴线上，将引起剧烈振动而影
响机器的寿命甚至发生事故；飞机、轮船及车辆的重心位置对他们运动的稳定性和可操控性
也有极大的关系。因此，测定物体重心的位置，在工程中有着重要的意义。
2、实验测量重心的方法及原理
工程中经常遇到形状复杂或非均质的物体，此时其重心的位置可用实验方法确定。另
外，虽然设计时重心的位置计算的很精确，但由于在制造和装配时产生误差等原因，待产品
制成后，其重心不在设计的范围内，也可以用实验的方法来进行重心的测定。下面介绍两种
常用的实验方法。
（1）悬吊法
对于薄板形物体或具有对称面的薄零件，可将物体悬挂于任一点 A，待平衡时，设法标
出线段 AB，根据二力平衡公理，重心必在此线上。再将该物体悬挂于任一点 D，待平衡时，
设法标出线段 DE，则两线段的交点 C 就是该物体的重心。 （2）称重法
对于形状复杂、体积庞大的物体或由许多零件组成的物体系，常用称重法测定重心的
位置。假设物品的重心距一端的距离为 xc，为测定 xc 的值，将物体一端置于台面上，一端
置于磅秤上，读出磅秤的读数 F1；再将物体左右调换方向放置，读出磅秤读数 F2。
则物体的重量为：
W F1 F2
重心距离一端的距离为：
3、学习目标
理解重心的概念；
掌握悬吊法与称量法测重心的方法；
实测组合型钢试件与发动机连杆的重心位置。
4、实验工具设备及试件
组合型钢挂件
发动机连杆
水平尺
积木垫块
电子秤
5、实验步骤及数据处理 1）顺时针旋转电源开关，打开试验台电源。
2）触屏输入用户代号 01，密码 1，点击进入实验。
3）点击“测量重心实验”，进入实验界面。
4）从抽屉中取出组合型钢的试件，将 A4 纸固定在纸板上，用铅笔把组合件的外形描好。
5）将组合件挂在横杆上并使其自然垂挂，把描好的外形与挂件重合，画悬绳延长线。
6）换一根绳挂好组合件，用同样的方法画直线。
7）两次直线的交点即为组合件的重心。
8）进入称重法测量重心界面。
9）取出黑色高度可调垫块放在桌面上，调节垫块与秤盘等高。
10）将连接杆平放于称和垫块上，调节水平，读出称上的重量。
11）掉转连接杆，再一次称量重量。
12）求出连杆重心位置。
6、思考题 如何用悬吊法测量非薄板类试件的重心？ 称量法测重心，本实验的做法是否合理，如何改进提高测量精度？ 如何用称量法确定试件的重心高度？ 实验报告： 实验名称： 设备编号： 记录人： 同组实验人： 实验日期：
1、实验前准备工作
（1）事先查看测量重心实验指导书，了解实验的具体内容、使用仪器及操作步骤。
（2）认真听取实验老师讲解，进一步了解实验的细节、注意事项等。
（3）所用仪器：组合型钢挂件、发动机连杆、水平尺、积木垫块、电子秤
2、测试内容
（1）悬吊法
对组合型钢悬吊两次，用一张A4纸图示出重心位置。也可用一种先进的方法，即用数码相机摄像，并将信息输入计算机内，用CAD绘图技术找出重心位置。
（附A4纸）
（2）称重法
在下页的空白处描出连杆两端大圆小圆的位置，找出圆心。并测量和计算： 大圆中心与小圆中心间距： l= （单位：cm） 大头对秤的作用力（g取9.8N/kg）： F1= （单位：N） 小头对秤的作用力： F2= （单位：N） 连杆的重量： 21FFW （单位：N） 重心距小头几何中心的距离：
WlFx1c （单位：cm） 二、四种载荷实验
1、学习目标
初步理解渐加载荷、突加载荷、冲击载荷和振动载荷的概念。 画出不同加载情况下力与时间的关系曲线，比较四者的异同。
2、实验装置和工具 电子秤 沙袋 振动载荷 漏斗 铁架台 3、实验步骤与数据处理 1）顺时针旋转电源开关，打开试验台电源。 2）触屏输入用户代号 01，密码 1，点击进入实验。 3）点击“四种载荷实验”，进入实验界面。 A、渐加载荷 A1、点击“渐加载荷实验”按钮，进入渐加载荷实验界面。 A2、向漏斗中装入 500g 沙子，用铁架台悬于电子秤上方。 A3、电子秤秤盘上放上一个空沙袋。 A4、在触屏上点击“开始”按钮。 A5、打开漏斗阀门，沙子逐渐漏入秤盘上的沙袋。 A6、沙子漏完后，触屏上自动显示出加载曲线，将其拍照或描画出来。 B、突加载荷 B1、点击“突加载荷实验”按钮，进入突加载荷实验界面。 B2、在触屏上点击“开始”按钮。 B3、将 500g 的沙袋在距称面 5mm 的地方突然松开。 B4、触屏上自动显示出加载曲线，将其拍照或描画出来。 C、冲击载荷 C1、点击“冲击载荷实验”按钮，进入冲击载荷实验界面。 C2、在触屏上点击“开始”按钮。 C3、将 500g 的沙袋在距称面 50mm 高的位置突然松开。 C4、触屏上自动显示出加载曲线，将其拍照或描画出来。 D、振动载荷 D1、点击“偏振载荷实验”按钮，进入振动载荷实验界面。 D2、在触屏上点击“开始”按钮。 D3、将振动模型放在称重器上，打开电源开关。 D4、触屏上自动显示出加载曲线，将其拍照或描画出来。
4、思考题
4 种不同载荷（渐加载荷、突加载荷、冲击载荷、振动载荷）分别作用于同一座桥上时，哪一种最不安全？ 实验报告： 实验名称： 设备编号： 记录人： 同组实验人： 实验日期：
1、实验前准备工作
（1）事先查看四种载荷实验指导书，了解实验的具体内容、使用仪器及操作步骤。
（2）认真听取实验老师讲解，进一步了解实验的细节、注意事项等。
（3）所用仪器：电子秤、沙袋、振动电机、漏斗、铁架台
2、测试内容：观察渐加载荷、突加载荷、冲击载荷和振动载荷4种不同载荷，画出力与时间的关系曲线（可附页）。 三、动滑动摩擦因数测量 1、测量滑动摩擦因数的重要性 两个相互接触的平面物体，因材料不同、表面状态不同和环境条件（温度、湿度等）不
同，他们之间的静滑动摩擦因数 fs 和动滑动摩擦因数 fd 理论上是不同的，且是计算不出来
的，只有用合适的实验装置进行测试，所得的技术数据在工程中有广泛和重要的应用。
2、摩擦因数数据的特点
大量的动、静摩擦因数实验测试表明，这个技术数据有三个特点： 1）实验性数据，即只有用实验装置进行测试，才可以得到正确的数据。 2）随机性数据，在相同条件下的实验测试，每次结果各不相同，即具有随机性，但具有统计规律性。
3）比较性数据，即不同材料，按标准尺寸做成试块和滑动斜面，在相同的仪器上、在相同的条件下进行测试，结果才有实用和可比较的意义。
3、动滑动摩擦因数测量的方法及原理（有兴趣可了解）
1）仪器的示意图与简介 这台仪器是根据庄表中教授 1992 年发表的论文经过不断改进后制作成的专利产品，
可测试颗粒、柔软物体和薄硬物体等材料接触面之间的静、动滑动摩擦因数。动滑动摩擦
因数测试装置示意图如下所示： A——试块甲 B——倾角为θ的被测试材料 C——试块甲上的不透光挡板 L1，L2——光电管
t1 为物块 A 通过光电管 L1 时通过路程 s1 的时间，t2 为物块 A 通过光电管 L2 时通过路
程 s1 的时间，t3 为从 L1 到 L2 的路程所需的时间。
经测试得到上述各个数据后，需代入动滑动摩擦因数的计算公式（见下文），计算后
可得动滑动摩擦因数。
2）公式推导 由上图写出 y 方向的静力平衡方程和 x 方向的动力学方程，分别为： Fy 0 FN mg cos θ
Fx ma ma mg sin θ-FNfd
将式 3.1 带入式 3.2 得
平均加速度为 （3.1） （3.2） （3.3）
（3.4）
式 3.4 中的分母用的是 t4 而不是 t3，是因为显示物块经过 L1 和 L2 时的速度是不一样
的，所以用 t3 加上 t2 和 t1 的平均差，这样，提高了计算加速度 a 的精度。 将式（3.4）代入式（3.3），得动滑动摩擦因数的计算公式：
fd tan θ- s1 t1-t2 （3.5） gt1t2t4 cos θ 可见，这个实测动滑动摩擦因数的计算公式仅与θ、t1、t2、t3 和 s1 有关。
4、学习目标
1）了解动滑动摩擦因数测试方法 2）测试不同材料间的动滑动摩擦因数
5、实验工具设备及试件。 6、实验步骤及数据处理。
1）点击“摩擦因数实验”，进入实验界面 2）将滑块放在滑道上，调节滑道倾角，使滑块刚好处在开始滑动的临界点，用坡度仪测量滑道倾角，计算静滑动摩擦因数。 fs tan1 3）继续抬高倾角，测量其数值，并在触摸屏中输入角度值。 4）在触屏中点击“开始”按钮。 5）从滑道顶端释放滑块，让其沿滑道自由滑下，系统自动记录滑块经过光电门的时间并计算出动滑动摩擦因数。 6）连续测量十次并记录。 7）换用其余材质的滑道和滑块测量。
7、思考题 动滑动摩擦因数和静滑动摩擦因数，在哪些情况下近似相等，在哪些情况下差距较大？ 实验报告： 实验名称： 设备编号： 记录人： 同组实验人： 实验日期：
1、实验前准备工作
（1）事先查看摩擦因数测量实验指导书，了解实验的具体内容、使用仪器及操作步骤。
（2）认真听取实验老师讲解，进一步了解实验的细节、注意事项等。
（3）所用仪器：摩擦因数测量仪、滑块、坡度仪
2、测试内容（可任选3个）
（1）铝合金平板与铝合金块之间
（2）铝合金平板与亚克力块之间
（3）铝合金平板与PVC块之间
（4）不锈钢平板与铝合金块之间
（5）不锈钢平板与亚克力块之间
（6）不锈钢平板与PVC块之间
3、测试结果（每组取一个角度值即可）
表1. 与 之间 静滑动摩擦因数为
测试 次数 1t 2t 3t 1234tt21tt θ tanθ cosθ
cos421211ttgtttS df
1
2
3
4
5
6
7
8
9
10
动摩擦因数的统计平均值（去掉一个最大值和一个最小值，然后取平均）=

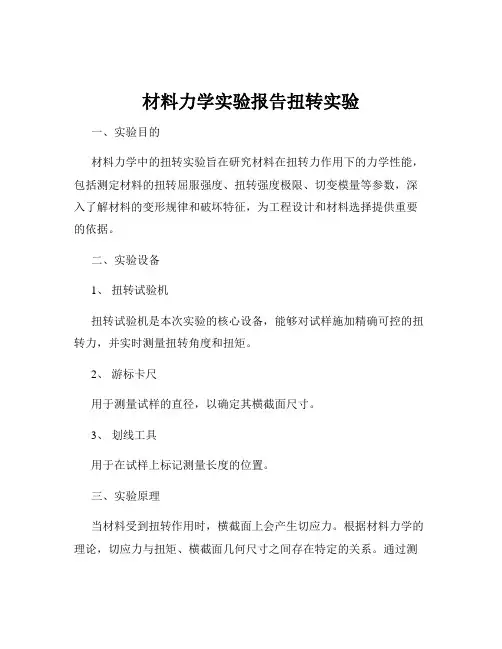

材料力学实验报告扭转实验
