80m连续梁挂篮拆除技术交底
连续梁挂篮走行安全技术交底
精品施工技术交底项目工程名称新建兰新铁路第二双线甘青段LXS-9 标段建设单位兰新铁路甘青有限公司施工单位中铁八局兰新铁路甘青段项目经理部第五工区单位工程名称翟寨子特大桥连续梁工程（ DK417+021.50～DK417+167.20）交底部位挂篮走行交底日期年月日交底内容：《连续梁挂篮走行安全技术交底》附后。
交底单中铁八局兰新铁路甘青段项目经理部第五工区位编制复核技术负责人接受人精品翟寨子特大桥（ 40+64+40m）连续梁挂篮走行安全技术交底一、挂篮走行松动内滑梁后吊轮组及外滑梁后锚，使后吊轮组下落滑梁下翼 8 公分左右。
松动内滑梁后锚，使滑梁缓慢落在悬挂轮上。
同时利用内外滑梁后锚孔加设保险钢丝绳。
安装外滑梁和后托梁之间走行吊杆和主桁悬吊平杆和后托梁之间吊杆，安装长度应留有约80mm 间隙。
而后拆下边锚，松动底锚，使底模后部缓慢下落悬挂在两边走行吊杆上使底模下落，而后拆掉底锚丝杠。
底模下落到位后用两部10T 倒链联接在外滑梁和后托梁之间做为保险装置。
在主桁下平杆靠后端适当位置用上锚板加设一保险锚点，此锚点要略松。
而后拆除后结点所有锚点，在走行过程中始终保证每片主桁有一保险点不能松脱。
检查挂篮后锚系统锚固稳定，前支点千斤顶通过液压系统将挂篮顶起，使挂篮前支点与轨道脱离2-3cm ，将轨道向大里程方向滑动，同时小里程方向安装另一走行轨道，挂篮走道安放位置要准确，接头处平齐无台阶，走道与竖向筋锚固。
放松边吊带及前吊带使挂篮下落一定高度，检查底板、腹板、翼板等部位，确可编辑保挂篮走行无障碍。
安装走行油缸装置，挂篮前移用其厂家所配备的千斤顶顶推，大小里程保持同步，两悬臂挂篮对称前移，走行过程中对挂篮中线及走道进行观测，发现偏位后及时纠正，确保挂篮到位时偏移值不超过规范要求。
悬臂施工过程中，两侧挂篮向前移动的距离差不得大于半个节段；在撤除或后移挂篮时，要严格掌握对称、平衡的原则，桥墩两侧临时荷载不平衡着不得超过10T 。
挂篮拆除安全技术交底
京秦高速公路一期工程技术交底记录制表机关：天津市市政工程局批准文号：质监字[2001]315号禁破坏原有内膜支架及滑梁结构，拆除后零件与进场时一致，不允许胡乱进行切割。
2、拆除梁端吊杆内膜系统拆除完毕后，拆除吊杆系统，留外侧两根吊带待挂篮后退至指定位置时在进行拆除，拆除吊带系统时采用20t倒链、5t卷扬机将竖向吊带（包括精轧螺纹钢）拉到桥面，摆放整齐，利用25t吊车吊至桥下收集，拆除过程中严禁破坏原有吊带系统，不允许胡乱进行切割。
3、挂篮倒退挂篮后退与挂篮走形原理是一样的，走形过程中注意钢轨间距、扁担压梁及后锚锚固。
扁担压梁与竖向预应力精轧钢连接，每根钢轨上需连接4根扁担压梁，且需遵循先压后拆的原则，使用3台60t千斤顶反推至指定区域，Z16大里程侧、Y18小里程侧挂篮同意退到1#块位置，远离公路侧并不影响行车安全时方可拆除挂篮。
4、拆除挂篮底板底板采用75t吊车配合吊链进行拆除。
手拉葫芦挂在翼板导梁上，中间位置手拉葫芦挂至上横梁上,反吊底篮系统，利用吊车配合、手拉葫芦使底篮下降至地面后，再进行解体，拆除过程中严禁破坏原有底模系统，不允许胡乱进行切割。
利用剩余吊带系统将底板下降2m，然后利用75t吊车吊住底板四角，缓慢降落至地面。
5、拆除外侧翼板模及导梁外翼板由4块模板组合而成，拆除时可将平模分为上下两部分拆除，可利用25t施工安全注意事项施工安全教育培训的重要性随着项目工程的施工生产局面逐步打开，施工机械增多，劳动力增加，危险源也随之而来。
更显示出强化安全教育和培训的紧迫感、必要性、重要性。
不仅是特殊作业人员要进行安全教育和培训、持证上岗，包括一般工人、管理人员以及指挥者和各级领导都必须要经过安全教育和培训。
如何控制或减少伤亡事故的发生，是我们当务之急需要解决的一项重要课题。
确保安全施工的关键之一是“强化对人的安全教育和培训”。
众所周知，人员伤亡的发生是事故的结果，而事故发生的具体原因很多，绝大多数事故发生的原因都与人的不安全行为有关。
桥梁挂篮后退安全技术交底模板
一、交底对象全体参与桥梁挂篮后退施工的施工人员、技术人员、管理人员。
二、交底时间[填写具体时间]三、交底内容1. 施工现场安全注意事项（1）严格遵守国家法律法规、项目安全生产规章制度和操作规程，正确佩戴和使用安全帽、安全带等劳动防护用品。
（2）作业前应充分了解施工现场情况，对作业区域进行安全检查，确保作业环境安全。
（3）作业过程中发现事故隐患或其他不安全因素，应立即停止作业，及时向现场安全员或本班组负责人报告，待安全隐患消除后方可继续作业。
（4）遇到直接危及人身安全的紧急情况，如火灾、坍塌等事故，应立即停止作业并采取有效的应急措施撤离作业场所，同时立即向现场安全员或本单位负责人报告。
2. 挂篮后退施工安全要点（1）施工前，应对挂篮进行全面的检查和维护，确保其结构安全、稳定。
（2）挂篮后退前，应对后退路径进行仔细勘察，确保后退过程中无障碍物，后退路径畅通。
（3）挂篮后退过程中，应严格控制后退速度，防止发生意外。
（4）后退过程中，操作人员应密切注意挂篮的受力情况，发现异常情况立即停止后退，采取有效措施进行处理。
（5）挂篮后退过程中，作业人员应按照作业指导书进行操作，严格遵守操作规程。
（6）挂篮后退过程中，应确保现场通信畅通，随时与现场指挥人员进行沟通。
3. 应急措施（1）发生挂篮后退过程中发生意外情况，立即停止后退，采取紧急措施进行处理。
（2）如发生人员受伤，立即进行现场急救，并立即拨打急救电话。
（3）如发生火灾、坍塌等事故，立即采取有效措施进行灭火、救援，同时向现场安全员或本单位负责人报告。
四、交底要求1. 施工人员应认真听取安全技术交底，并做好记录。
2. 施工人员应熟悉本岗位操作规程，确保施工过程中安全。
3. 施工过程中，如发现安全隐患，应立即向现场安全员或本班组负责人报告。
4. 施工结束后，应对施工现场进行清理，确保安全。
五、交底人[填写交底人姓名及职务]六、记录人[填写记录人姓名及职务][填写日期]。
梁场拆除安全技术交底模板
一、交底目的为确保梁场拆除作业的安全顺利进行，提高施工人员的安全意识，特进行本次安全技术交底。
二、交底内容1. 拆除作业前的准备工作（1）施工前，对拆除区域进行全面检查，确保无安全隐患。
（2）对参与拆除作业的施工人员进行安全教育和技能培训，确保其具备必要的安全知识和操作技能。
（3）检查拆除工具、设备是否完好，如发现损坏，及时更换或维修。
2. 拆除作业过程中的安全注意事项（1）拆除作业前，设置警示标志，提醒周围人员注意安全。
（2）拆除作业人员必须佩戴安全帽、安全带等防护用品。
（3）高处作业时，必须使用安全绳，并确保其连接牢固。
（4）拆除作业过程中，严禁酒后作业、疲劳作业。
（5）拆除作业人员应按照拆除方案进行操作，不得擅自更改。
（6）拆除过程中，如发现异常情况，应立即停止作业，查明原因后继续进行。
3. 拆除作业后的安全措施（1）拆除作业完成后，对现场进行全面清理，确保无残留物。
（2）对拆除区域进行安全检查，确保无安全隐患。
（3）对拆除区域设置围挡，防止非施工人员进入。
（4）拆除作业过程中产生的废料，按照规定进行处理。
三、安全责任1. 施工单位负责梁场拆除作业的安全管理，确保施工人员遵守安全操作规程。
2. 施工人员必须按照安全操作规程进行作业，不得擅自更改作业方式。
3. 施工现场管理人员负责对施工人员进行安全教育和监督检查，确保安全措施落实到位。
四、应急措施1. 拆除作业过程中，如发生意外事故，立即停止作业，组织人员救援。
2. 拆除作业过程中，如发现异常情况，立即停止作业，查明原因后继续进行。
3. 拆除作业完成后，对现场进行全面检查，确保无安全隐患。
五、交底时间本次安全技术交底时间为：XXXX年XX月XX日。
六、交底人本次安全技术交底人为：XXX。
七、被交底人本次安全技术交底被交底人为：XXX。
八、备注1. 施工单位应根据实际情况，对安全技术交底内容进行补充和完善。
2. 施工人员应认真学习和遵守安全技术交底内容，确保梁场拆除作业的安全顺利进行。
吊篮拆除安全技术交底
施工现场针对性安全交底
编写人员
审查人员批Βιβλιοθήκη 人交底人签名接受交底
负责人签名
交底时间
年月日
作业人员签名
本表一式两份，班组自存一份，归档一份。

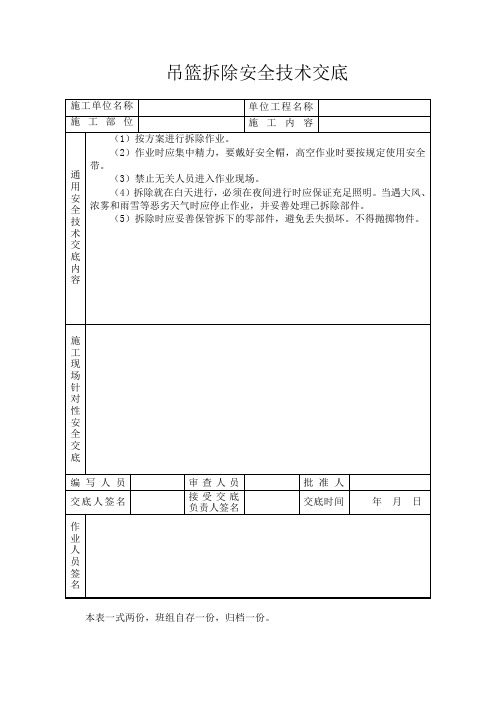

吊篮拆除安全技术交底
施工单位名称
单位工程名称
施工部位
施工内容
通用安全技术交底内容
（1）按方案进行拆除作业。
（2）作业时应集中精力，要戴好安全帽，高空作业时要按规定使用安全带。
（3）禁止无关人员进入作业现场。
（4）拆除就在白天进行，必须在夜间进行时应保证充足照明。当遇大风、浓雾和雨雪等恶劣天气时应停止作业，并妥善处理已拆除部件。
挂篮施工技术交底
挂篮施工技术交底一、工程概述本次施工项目为_____桥梁工程，其中部分桥段采用挂篮施工技术。
挂篮施工是一种在大跨度桥梁施工中常用的方法，具有施工速度快、适应性强等优点。
二、挂篮施工准备1、技术准备熟悉施工图纸和相关规范，制定详细的施工方案。
进行施工技术交底，确保施工人员了解施工流程和技术要求。
2、材料准备准备好挂篮结构所需的钢材、高强螺栓等材料，确保材料质量符合要求。
提前采购施工所需的混凝土、钢筋等材料，并进行检验和试验。
3、设备准备配备塔吊、吊车等起重设备，用于挂篮的拼装和材料的吊运。
准备好电焊机、切割机等加工设备。
三、挂篮结构组成挂篮主要由主桁架、行走系统、底篮系统、吊挂系统、模板系统等部分组成。
1、主桁架是挂篮的主要承重结构，由两片桁架通过横梁连接而成。
2、行走系统包括轨道、前支座、后支座等，用于挂篮的前移。
3、底篮系统承受梁段混凝土重量，由底纵梁和横梁组成。
4、吊挂系统将底篮和模板系统吊挂在主桁架上。
5、模板系统包括外模、内模和端模，用于梁段混凝土的成型。
四、挂篮拼装1、轨道铺设在梁段顶面铺设轨道，确保轨道平整、顺直，间距符合要求。
用锚固筋将轨道固定在梁体上。
2、主桁架拼装在地面将主桁架拼装成单片，用吊车将其吊起安装在轨道上。
安装横梁将两片主桁架连接成整体。
3、底篮拼装在地面将底篮纵梁和横梁拼装好，用吊车吊起安装在主桁架下方。
4、吊挂系统安装安装吊挂系统，将底篮和模板系统吊挂在主桁架上。
5、模板系统安装安装外模、内模和端模，调整模板的位置和尺寸。
五、挂篮预压1、预压目的检验挂篮的结构强度和稳定性。
消除挂篮的非弹性变形，获取弹性变形数据，为施工控制提供依据。
2、预压方法采用沙袋、水箱等重物进行预压。
按照梁段混凝土的重量分布进行加载。
3、预压观测在挂篮的关键部位设置观测点，观测挂篮的变形情况。
记录加载过程中的变形数据，绘制变形曲线。
六、挂篮行走1、行走准备解除挂篮的后锚固，将吊挂系统转换为行走状态。
吊蓝拆除安全技术交底模板
一、交底目的为确保吊篮拆除作业安全、顺利进行，提高作业人员的安全意识和操作技能，特制定本安全技术交底。
二、作业范围本交底适用于吊篮的拆除作业。
三、作业人员要求1. 作业人员必须经过专业培训，取得相关资格证书。
2. 作业人员应熟悉吊篮的结构、性能和安全操作规程。
3. 作业人员应身体健康，无高血压、心脏病等疾病。
四、安全注意事项1. 作业前准备- 检查吊篮及其附属设备是否完好，特别是吊篮的吊索、吊钩、安全绳等关键部件。
- 检查作业区域是否有障碍物，确保作业安全。
- 确认作业人员配备齐全个人防护用品，如安全帽、安全带、防滑鞋等。
2. 拆除作业程序- 拆除前，应将吊篮内的工具、材料清理干净，防止坠落。
- 拆除吊篮时，应从上往下逐层进行，严禁上下同时作业。
- 拆除吊篮的吊索、吊钩、安全绳等部件时，应先切断电源，确保安全。
- 拆卸过程中，如发现异常情况，应立即停止作业，查明原因并采取措施后再继续作业。
3. 高空作业安全- 高空作业人员必须佩戴安全带，并做到高挂低用。
- 作业时，严禁站在吊篮边缘或踏板上。
- 作业人员应时刻注意周围环境，防止物体坠落。
4. 物料运输安全- 拆卸下来的吊篮部件和材料应妥善堆放，不得随意丢弃。
- 物料运输过程中，应确保车辆平稳行驶，防止物料坠落。
5. 紧急情况处理- 如遇突发情况，如吊篮坠落、吊索断裂等，作业人员应立即停止作业，迅速撤离现场，并立即上报相关部门。
五、个人防护用品1. 安全帽：防止物体打击。
2. 安全带：防止高空坠落。
3. 防滑鞋：防止滑倒。
4. 防尘口罩：防止粉尘吸入。
六、交底时间本安全技术交底自发布之日起实施。
七、交底人（此处填写交底人姓名及职务）八、接收人（此处填写接收人姓名及职务）九、备注1. 本交底内容仅供参考，具体操作应根据实际情况进行调整。
2. 作业人员应认真学习并严格遵守本交底内容，确保作业安全。
桥梁挂篮后退安全技术交底模板
一、交底目的为确保桥梁挂篮后退作业过程中的安全，防止意外事故发生，特制定本安全技术交底。
二、交底内容1. 作业人员要求（1）作业人员必须具备相应的作业资格，持证上岗。
（2）作业人员应严格遵守国家法律法规、项目安全生产规章制度和操作规程。
（3）作业人员应正确佩戴和使用安全帽、安全带等劳动防护用品。
2. 作业前准备（1）对挂篮进行全面的检查，确保其结构完整、牢固可靠。
（2）检查挂篮后退过程中所需使用的工具、设备，确保其功能正常。
（3）检查作业现场，清除障碍物，确保作业现场安全。
3. 作业过程安全注意事项（1）挂篮后退过程中，作业人员应密切观察挂篮运行状态，发现异常情况立即停止作业，并及时报告。
（2）挂篮后退时，作业人员应站在安全位置，避免被挂篮撞击或挤压。
（3）作业人员应严格按照操作规程进行作业，不得擅自更改作业流程。
（4）挂篮后退过程中，严禁作业人员跨越挂篮或站在挂篮上作业。
（5）挂篮后退时，注意观察周边环境，避免对周边设施造成损害。
4. 应急措施（1）发生意外情况时，作业人员应立即停止作业，并迅速撤离作业现场。
（2）根据事故情况，采取相应的应急措施，如切断电源、关闭水源等。
（3）事故发生后，及时报告相关部门，并配合进行调查和处理。
三、作业后清理1. 作业完成后，对作业现场进行清理，确保无残留物。
2. 检查挂篮后退过程中使用的工具、设备，确保其完好。
3. 对作业现场进行安全检查，确保无安全隐患。
四、交底人（姓名）五、被交底人（姓名）六、交底时间（年月日）七、备注1. 本安全技术交底适用于桥梁挂篮后退作业。
2. 作业人员应认真学习并严格执行本安全技术交底。
3. 本安全技术交底如有未尽事宜，由相关部门另行通知。
吊篮拆除安全技术交底
施工单位名称
单位工程名称
施工部位
施工内容
通
用
安
全
技
术
交
底
内
容
（1）按方案进行拆除作业。
（2）作业时应集中精力，要戴好安全帽，高空作业时要按规定使用安全带。
（3）禁止无关人员进入作业现场。
（4）拆除应在白天进行，必须在夜间进行时就保证充足的照明。当遇大风、浓雾和雨雪等恶劣天气时应停止作业，并妥善处理已拆除部件。
（5）除时应妥善保管拆下的零部件，避免丢失损坏。不得抛掷物件。
施
工
现
场
针
对
性Байду номын сангаас
安
全
交
底
拆除吊篮配件禁止抛物，所有支架必须移到屋面中间拆除。
交底人签名
接受交底
负责人签名
交底时间
年月日
本
作
业
人
员
签
名
本表一式两份，班组自存一份，归档一份
连续梁挂篮技术交底技术交底三级
现场技术交底书
单位：中交二公局山西中南部铁路通道ZNTJ-17标编号：
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。
②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。
③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。
②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。
③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。
②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。
③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、
编制：复核：作业班长：年月日注：①除本交底以外，对关键工序和细节控制要点还要以口头形式进行技术交底。
②“技术交底书”一式四份，施工班组、现场技术员、分部工程部和局指工程部各一份。
③本技术交底未提及的内容必须按设计图纸、变更设计文件、相关的现行铁路施工规范、。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（3）下放底板平台时，速度要同步均匀防止平台倾斜，弯折或扭曲。
（4）吊装前，吊点要选择好，确认牢固。起吊时必须听从指挥，不得超载。
附件及附图：
1、照片
2、签到表
编制： 交底人：
铁路（40.7+64+40.7）m连续梁采用直腹板单箱单室箱形截面，梁体下缘按圆曲线变化。箱梁跨中梁高2.8米，支点梁高5.2米。主梁顶宽12.2米，顶板厚0.34米；底宽6.4米，底板厚0.35～0.7米;腹板厚分为0.5～1.1米。全联梁共设5道横隔板，边支点横隔板厚1.2米，中支点横隔板厚2.0米，中跨跨中横隔板厚0.8米。主梁0#块梁段长8米，中、边跨合拢段长2米，边跨现浇直线段梁长7.6米。其中0#块、1#块和边跨直线段在支架上施工，其余块段采用挂篮悬浇的方式施工。
1.3底模平台整体拆除
（1）用4根倒链吊住底模平台，且在前后下横梁与上横梁相对应挂倒链的地方用φ28的钢丝绳打保险，拆除底模平台的前后吊带。
（2）专人指挥用两台25t汽车吊在两侧同时起吊，将底模平台平稳下放在指定场地。
1.4前后上横梁拆除
割除前后横梁与主桁架的焊接点，用塔吊将前后上横梁平稳吊下。
1.5主桁架拆除
表格编号
MBEC--
项目名称
新建连镇铁路五峰山长江特大桥LZDQSG-2标第1页共页交底编号工程名称
五峰山长江大桥
设计文件图号
南引桥单建段连续梁专项施工方案
施工部位
南引桥连续梁
交底日期
技术交底内容：
1、交底名称：南引桥连续梁挂篮拆除施工技术交底
2、交底对象：相关的技术人员和施工人员
3、交底简述：
第一章 工程概况
五峰山长江特大桥南引桥单建段铁路共有64m和80m两联连续梁。铁路（50.25+80+50.25）m连续梁采用直腹板单箱单室箱形截面，梁体下缘按圆曲线变化。箱梁跨中梁高3.8米，支点梁高6.4米。主梁顶宽12.2米，顶板厚0.34米；底宽6.4米，底板厚0.5～1.0米;腹板厚分为0.5～1.0米。全联梁共设5道横隔板，边支点横隔板厚1.5米，中支点横隔板厚2.5米。主梁0#块梁段长14米，中、边跨合拢段长2米，边跨现浇直线段梁长9.15米。其中0#块和边跨直线段在支架上施工，其余块段采用挂篮悬浇的方式施工。
（1）拆除主桁连接系时，主桁架均要在均要用钢丝绳或倒链临时在主桁架两侧将主桁拉紧，防止主桁侧倒，然后拆除主桁架连接系，将连接系分解用塔吊掉下。
（2）按照安装主桁的反顺序分解主桁，然后一一用塔吊掉下放置指定地点。
1.6走行轨道拆除
松开轨道梁锚固，用塔吊将轨道吊下。
（1）拆除前，对全体参加施工人员进行一次全面系统的施工安全教育，增强安全员安全意识，每个施工人员必须熟知相关作业项目的安全技术操作规程，熟悉施工要求和作业环境，认真执行安全技术交底，确保施工安全。
第二章 挂篮拆除
1.1主要流程
侧模及外滑梁整体拆除→底模平台整体拆除→拆除前后上横梁→主桁架拆除→松开锚固并拆除走形轨道。
（1）用2根倒链吊住侧模及外滑梁，且在前后下横梁与上横梁相对应挂倒链的地方挂上φ28的钢丝绳打保险，拆除外滑梁的前后吊带。
（2）专人指挥用一台25t汽车吊和塔吊配合，在两侧同时起吊，将侧模及外滑梁整体平稳下放至指定地点。
