多效蒸馏水机工作原理
多效闪蒸与多效蒸发
多效闪蒸与多效蒸发
多效蒸发（MEE）和多级闪蒸（MSF）都是用于处理液体、特别是水的方法，但它们的工作原理和应用有所不同。
多效蒸发是一种将多个蒸发器串联运行的方式，每一阶段的蒸发产生的蒸汽都可以作为下一蒸发器的热源。
这种方式可以高效地利用热能，但它的结垢问题相对严重。
多级闪蒸则是将热盐水引入闪蒸室，使其过热并急速部分气化，从而降低热盐水的温度。
所产生的蒸汽冷凝后即为所需的除盐水。
这种技术不仅用于海水淡化，还广泛应用于火力发电厂、石油化工厂的锅炉供水、工业废水和矿井苦咸水的处理与回收，以及印染工业、造纸工业废碱液的回收。

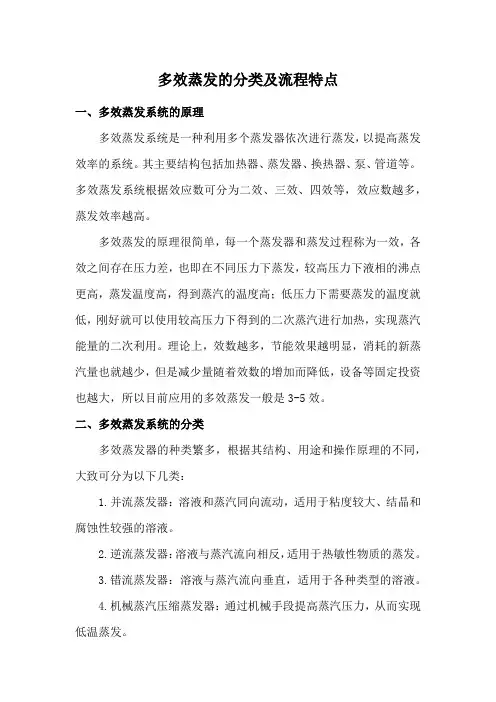

多效蒸发的分类及流程特点
多效蒸发的分类及流程特点一、多效蒸发系统的原理多效蒸发系统是一种利用多个蒸发器依次进行蒸发，以提高蒸发效率的系统。
其主要结构包括加热器、蒸发器、换热器、泵、管道等。
多效蒸发系统根据效应数可分为二效、三效、四效等，效应数越多，蒸发效率越高。
多效蒸发的原理很简单，每一个蒸发器和蒸发过程称为一效，各效之间存在压力差，也即在不同压力下蒸发，较高压力下液相的沸点更高，蒸发温度高，得到蒸汽的温度高；低压力下需要蒸发的温度就低，刚好就可以使用较高压力下得到的二次蒸汽进行加热，实现蒸汽能量的二次利用。
理论上，效数越多，节能效果越明显，消耗的新蒸汽量也就越少，但是减少量随着效数的增加而降低，设备等固定投资也越大，所以目前应用的多效蒸发一般是3-5效。
二、多效蒸发系统的分类多效蒸发器的种类繁多，根据其结构、用途和操作原理的不同，大致可分为以下几类：1.并流蒸发器：溶液和蒸汽同向流动，适用于粘度较大、结晶和腐蚀性较强的溶液。
2.逆流蒸发器：溶液与蒸汽流向相反，适用于热敏性物质的蒸发。
3.错流蒸发器：溶液与蒸汽流向垂直，适用于各种类型的溶液。
4.机械蒸汽压缩蒸发器：通过机械手段提高蒸汽压力，从而实现低温蒸发。
5.自然循环蒸发器：依靠溶液自身的循环流动实现蒸发。
6.强制循环蒸发器：通过外部动力强制溶液循环流动。
三、多效蒸发系统的优势特点1. 高效节能：多效蒸发系统利用各级效应之间的热量传递，大幅降低能源消耗。
2. 提高产品质量：多效蒸发器内溶液的浓度逐渐增加，有利于分离出更高纯度的产品。
3. 适应性强：多效蒸发系统可适用于各种类型的溶液蒸发，如高温、高压、腐蚀性等。
4. 节省空间：多效蒸发系统结构紧凑，占地面积较小。
四、多效蒸发系统与传统蒸发器的比较与传统单效蒸发器相比，多效蒸发系统具有更高的蒸发效率和节能效果。
同时，多效蒸发器在处理腐蚀性、高温、高压等溶液方面具有明显优势。
五、多效蒸发的应用多效蒸发器在许多领域都有着广泛的应用，主要包括：1.食品工业：用于生产糖、味精、酵母、乳制品等。
多效蒸馏水机说明书
内螺旋列管式多效蒸馏水机使用说明书NLD(300~5000-4~6)(Ⅰ，Ⅱ，Ⅲ，Ⅳ）蒸馏水产量：300、500、1000、1500、2000、3000、4000、5000 (kg/h)中国·山东淄博华周制药设备有限公司一、简介┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1二、用途┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1三、型号说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1四、型号表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1五、技术参数表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅2六、尺寸表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅3七、结构简图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅4八、工艺流程图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅5九、自动控制概述┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅6十、设备安装┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅8 十一、调试准备┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅9 十二、操作指南┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅10 十三、设备维护┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅17 十四、设备除垢┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅18 十五、注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅19一、简介NLD系列内螺旋多效蒸馏水机，经本公司历经多年的开发研制而成，其结构为内螺旋三级分离技术，是国内最先进的机型。
其各项指标均符合《YY0229—1995》标准规定，蒸馏水内毒素＜0.125Eμ／ml，产水质量完全符合2005年版药典“注射用水”规定。
本设备由蒸发器、预热器、冷凝器、机架、水泵及自动控制系统等部件组成，整机结构匀称、美观，设备运行稳定、可靠。
过流零部件均采用进口316L材质，确保水质更加纯净；自动控制零部件均采用原装进口件，确保故障率更低；设备阀门及控制按钮均设有手动操作开关，能手动运行并确保连续正常生产；换热器采用密集形列管结构；蒸发器采用降膜蒸发原理多效蒸发；汽水分离装置采用独特的内螺旋三级分离技术（即双层螺旋和除沫器），本结构为国内首创，确保纯蒸汽与其中夹带的微小水滴彻底分离。
简述多效蒸馏水机的操作流程
简述多效蒸馏水机的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!多效蒸馏水机是一种实验室常用的设备，主要用于制备高纯度的蒸馏水。
(整理)多效蒸馏水机说明书
内螺旋列管式多效蒸馏水机使用说明书NLD(300~5000-4~6)(Ⅰ，Ⅱ，Ⅲ，Ⅳ）蒸馏水产量：300、500、1000、1500、2000、3000、4000、5000 (kg/h)中国·山东淄博华周制药设备有限公司一、简介┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1二、用途┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1三、型号说明┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1四、型号表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅1五、技术参数表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅2六、尺寸表┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅3七、结构简图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅4八、工艺流程图┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅5九、自动控制概述┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅6十、设备安装┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅8 十一、调试准备┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅9 十二、操作指南┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅10 十三、设备维护┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅17 十四、设备除垢┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅18 十五、注意事项┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅┅19一、简介NLD系列内螺旋多效蒸馏水机，经本公司历经多年的开发研制而成，其结构为内螺旋三级分离技术，是国内最先进的机型。
其各项指标均符合《YY0229—1995》标准规定，蒸馏水内毒素＜0.125Eμ／ml，产水质量完全符合2005年版药典“注射用水”规定。
本设备由蒸发器、预热器、冷凝器、机架、水泵及自动控制系统等部件组成，整机结构匀称、美观，设备运行稳定、可靠。
过流零部件均采用进口316L材质，确保水质更加纯净；自动控制零部件均采用原装进口件，确保故障率更低；设备阀门及控制按钮均设有手动操作开关，能手动运行并确保连续正常生产；换热器采用密集形列管结构；蒸发器采用降膜蒸发原理多效蒸发；汽水分离装置采用独特的内螺旋三级分离技术（即双层螺旋和除沫器），本结构为国内首创，确保纯蒸汽与其中夹带的微小水滴彻底分离。

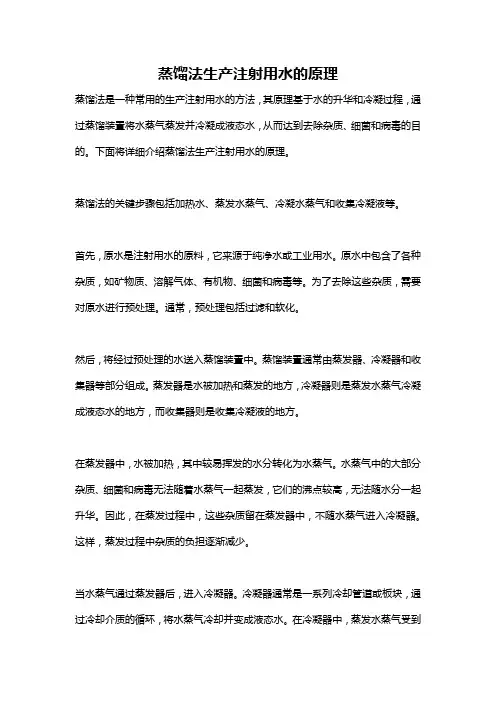

蒸馏法生产注射用水的原理
蒸馏法生产注射用水的原理蒸馏法是一种常用的生产注射用水的方法，其原理基于水的升华和冷凝过程，通过蒸馏装置将水蒸气蒸发并冷凝成液态水，从而达到去除杂质、细菌和病毒的目的。
下面将详细介绍蒸馏法生产注射用水的原理。
蒸馏法的关键步骤包括加热水、蒸发水蒸气、冷凝水蒸气和收集冷凝液等。
首先，原水是注射用水的原料，它来源于纯净水或工业用水。
原水中包含了各种杂质，如矿物质、溶解气体、有机物、细菌和病毒等。
为了去除这些杂质，需要对原水进行预处理。
通常，预处理包括过滤和软化。
然后，将经过预处理的水送入蒸馏装置中。
蒸馏装置通常由蒸发器、冷凝器和收集器等部分组成。
蒸发器是水被加热和蒸发的地方，冷凝器则是蒸发水蒸气冷凝成液态水的地方，而收集器则是收集冷凝液的地方。
在蒸发器中，水被加热，其中较易挥发的水分转化为水蒸气。
水蒸气中的大部分杂质、细菌和病毒无法随着水蒸气一起蒸发，它们的沸点较高，无法随水分一起升华。
因此，在蒸发过程中，这些杂质留在蒸发器中，不随水蒸气进入冷凝器。
这样，蒸发过程中杂质的负担逐渐减少。
当水蒸气通过蒸发器后，进入冷凝器。
冷凝器通常是一系列冷却管道或板块，通过冷却介质的循环，将水蒸气冷却并变成液态水。
在冷凝器中，蒸发水蒸气受到冷凝器管壁的降温作用，使得水蒸气中的热量散失，从而冷凝成液态水。
此时，冷凝液中已经得到了一定程度的纯化。
最后，收集器收集冷凝液。
收集器通常设有阀门，可以根据需要将冷凝液收集起来。
此时，经过蒸发和冷凝的水已经得到了较高的纯度，除去了大部分的杂质、细菌和病毒。
然而，为了得到符合注射用水质量标准的纯净水，还需要进一步处理。
蒸馏法生产的注射用水虽然已经去除了大部分的杂质、细菌和病毒，但在实际生产中通常还会进一步进行电离交换、反渗透和臭氧消毒等工艺步骤，以确保水质符合注射用水的标准要求。
总结起来，蒸馏法生产注射用水的原理是通过蒸发和冷凝过程，将水蒸气纯化为液态水，去除其中的杂质、细菌和病毒。
虽然蒸馏法生产的水质已经较高，但为了满足注射用水质量标准，通常还需要进一步处理。
浅谈蒸馏法制备注射用水的设备和方法
形管冷凝器被冷凝成蒸馏水 ， 落在折流式除沫器上 ， 然后 由出口流至冷却器 ， 经进一步冷却降温后排 出，
即为成 品蒸馏水 。
３ 多效蒸 馏水 机
器 以 除去蒸 发 速 度过 快而 带人 的水 滴 、 固体 物质 ， 再 进 入压 缩机 时蒸 汽被 压缩 ，其 温度 可高 达 １ ２ ０ ￣ Ｃ， 此
由上 向下 流 淌 ，在流 淌 过程 中不 断 接受 通 过 管壁 传
给的一次蒸汽汽化潜热而不断的蒸发 ，未被蒸发的 料 水 流 到器 底被 效 间压 力差 动 力送 入 第二 效 蒸发 器 的料水分布器中再次进行如上工作 ，依此类推乃至 末效 ，末效未被蒸发的料水经末效器底排放管排出 扔到或加以回收重新利用 。各效的能源蒸 汽均属于 其上效产生的高纯度的二次蒸汽 ，末效产生的高纯 度的二次蒸汽不再作蒸发操作功而直接冷凝 ，冷凝
Ｎ ｏ２ １ ， ２ ０ １ ５ ５ ２ ５ ４ ． ｃ ｎ ｋ ｉ ． １ ４ ． １ ３ ６ ２ ／ ｎ ． ２ ０ １ ５ ． ２ １ ． ３ ０
浅谈蒸馏 法制备注射 用水 的设备和方法
张 海松
（ 江苏省徐州 医药高等 职业学校 ， 江苏
摘
徐州 ２ ２ １ １ １ ６ ）
多效蒸馏水机主要 由多个列管式降膜蒸发器 、 多个预热器 、 冷凝器 、 机架等组成 。多效蒸馏水机依 据各效蒸发器之间工作压力不同，第一效产生 的纯 蒸汽可以作下一效 的加热蒸汽如此经过多效的换热 蒸发 ， 原料水被 充 分汽化 ， 各 效产 生 的纯蒸 汽则 在换 热过程 中被冷却为蒸馏水 ，从而达到节约加热蒸汽
海水淡化技术——蒸馏法
工程，由于其传热效率高、结垢腐蚀性小，成本低等特点， 已成为极有发展前途的海水淡化技术。
二、多级闪蒸法
• 闪蒸的原理是使高压的
饱和液体进入比较低压 的容器中后，由于压力 的突然降低，使这些饱 和液体变成一部分的饱 和蒸汽与一部分饱和液。
闪蒸过程
太阳能蒸馏技术
谢 谢！
图 多级闪蒸原理
三、压气蒸馏法
• 利用机械压缩
机把蒸汽压缩， 使之升压和升 温（温度升高 10℃左右）， 并作为加热海 水使之蒸发的 热源。
图 压气蒸馏原理
• 特点：
• 压气蒸馏在运行之后不需外部提供加热蒸汽，
靠机械能转化为热能，这个过程效率高、比能 耗较低，而且过程不需要冷却水、结构紧凑， 但压缩机造价较高，容易腐蚀、结垢，难于进 一步大型化。
ቤተ መጻሕፍቲ ባይዱ
（二）多效蒸发器分类
按结构分 按温度分
垂直管降 膜蒸发器
水平管降 膜蒸发器
塔式多效 蒸发器
高温多效 （约112℃)
低温多效 （约70℃)
（三）多效蒸发法的应用
• 多效蒸发主要用于中、小型装置。近几年来低温多效蒸发
（LD-MED)已很好地解决了结垢问题，并强化了传热，为一 些大型蒸馏淡化厂所采用。最突出的是美国和以色列联合开 发的多效横管降膜蒸发装置，其蒸发温度低于75℃,防垢、防 腐和设备整体性能都得到很大的改善，耗能与反渗透相当。
海水淡化技术
• 蒸馏法海水淡化
蒸馏法
• 简单的蒸馏器一次只
能淡化少量的海水， 不能连续生产，而且 蒸馏器内壁在不长的 时间内就会被水垢覆 盖，使其蒸馏能力降 低，用于蒸馏的热量 不能回收重复利用。
多效降膜式蒸发器的工作原理图文详解
多效降膜式蒸发器是一种先进的蒸发器结构，它可以有效地降低温度，减少物料流失，提高效率和品质。
在工业生产中，多效降到膜式蒸馏器是必不可少的设备之一。
多效降低膜式蒸汽蒸馏器是由多个设备组成的，每个设备都有其独特的工作原理和特点。
该蒸发器的工作原理是将蒸汽从液体中通过一个膜或过滤器，将蒸汽进行蒸馏。
该蒸发处理器的特点是易于操作和维护。
它具有多重过滤和过滤网，可以有效地防止液体中的杂质和污染物。
此外，它还具有自动温度调节功能，可以根据需要调节蒸发器的温度和压力，提高蒸发效果和产品质量。
常用于蒸发浓度和黏度较大的溶液，广泛适用于化工、医药、轻工、食品、石化、冶金、药品等行业。
1、降膜式蒸发器的概述工作原理：物料由加热室顶部加入，经液体分布器分布后呈膜状向下流动。
在管内被加热汽化，被汽化的蒸汽与液体一起由加热管下端引出，经气液分离后即得到浓缩液。
在降膜式蒸发器的操作过程中，由于物料的停留时间很短(约5～10s)，而传热系数很高，因此其较广泛地应用于热敏性物料，也可以用于蒸发粘度较大的物料，但不适宜处理易结晶的溶液。
2、多效降膜式蒸发器的结构多效降膜式蒸发器由蒸发器、预热器、分离器、冷凝器、凝水罐等部件组成，其结构如图所示。
1-预热器；2-冷凝器；3-凝水罐；4-蒸发器；5-分离器；6-循环泵2.1蒸发器蒸发器是列管式的换热器，管程用作液体的流入与流出，壳程用作对蒸汽进行加热，液体的物料从蒸发器顶部进入，通过分布器的分布进人到加热管中，其液体沿着加热管向下流出，并在加热过程中被蒸发，浓缩的液体与气体在进行分离。
2.2预热器卧式列管式换热器是预热器的特点，其管程通的是液体的物料，壳程则通的是二次蒸汽，所谓二次蒸汽，就是在蒸发过程中产生的蒸汽。
预热器的作用主要体现在两个方面：一是对进入蒸发器的物体进行预热：二是将二次蒸汽冷却，便于回收并利用。
2.3分离器分离器为单层结构的罐，上部的二次蒸汽接口与冷凝器相通，下部的接口与蒸发器连通。
水蒸气蒸馏装置
水蒸气蒸馏装置
水蒸气蒸馏装置是一种用于生产高纯度水的设备。
其工作原理是利用水的沸点低于其他杂质的沸点，而将水转化为水蒸气，然后通过冷凝器冷却恢复成水，从而实现水的纯化。
水蒸气蒸馏装置主要由以下部分组成：锅炉、蒸汽发生器、冷凝器、净水器等。
首先，在锅炉内加热水，当水温达到100℃时，开始产生水蒸气。
随着水的蒸发，其他杂质逐渐被留下，而水蒸气则进入蒸汽发生器。
在蒸汽发生器中，水蒸气被加热，并进一步提纯，然后通过冷凝器冷却，最终得到纯净水。
水蒸气蒸馏装置适合于需要纯度高、水质要求严格的行业，如电子、制药、化工等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多效蒸馏水机工作原理
多效蒸馏水机是一种通过多级蒸馏方法来产生纯净水的设备。
其工作原理如下：
1. 蒸发：多效蒸馏水机通过加热源（一般为电加热器或蒸汽）将进水加热至沸腾温度，形成水蒸气。
2. 分离：水蒸气经过一系列分级器（一般为水平型或垂直型分离器）进行分离。
每级分离器中，水蒸气与未蒸发的残余水通过物理隔离，使水蒸气纯化。
3. 冷凝：经过分离后的水蒸气进入冷凝器，冷却后转变为液态水。
多效蒸馏水机利用热量流失量少的原理，使得冷凝器冷凝出的水更加纯净。
4. 收集：冷凝后的纯净水通过收集器进行收集，得到高纯度的水。
同时，未蒸发的残余水则返回到上一级分离器进行再次蒸发和分离，循环利用。
通过多级蒸馏的工作原理，多效蒸馏水机可以去除水中的杂质、离子、病原微生物等，从而产生高纯度的水。
它主要应用于实验室、医疗设备、制药、化工等领域，提供纯净水的需求。
