鞋底清洗机的设计
小型洗鞋机机构的设计

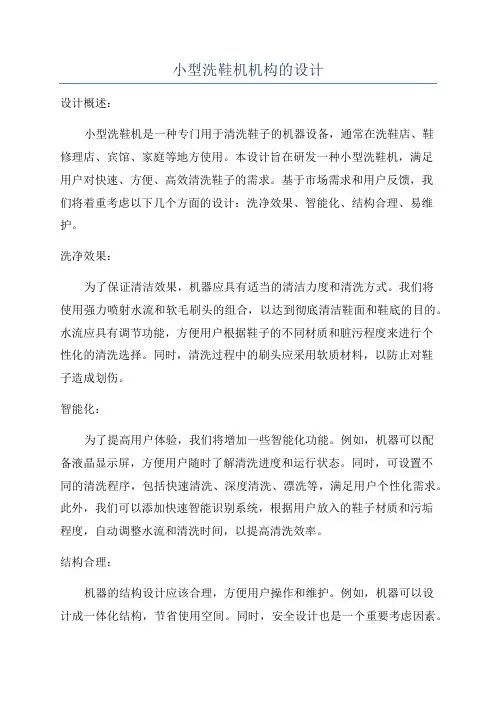

小型洗鞋机机构的设计设计概述：小型洗鞋机是一种专门用于清洗鞋子的机器设备，通常在洗鞋店、鞋修理店、宾馆、家庭等地方使用。
本设计旨在研发一种小型洗鞋机，满足用户对快速、方便、高效清洗鞋子的需求。
基于市场需求和用户反馈，我们将着重考虑以下几个方面的设计：洗净效果、智能化、结构合理、易维护。
洗净效果：为了保证清洁效果，机器应具有适当的清洁力度和清洗方式。
我们将使用强力喷射水流和软毛刷头的组合，以达到彻底清洁鞋面和鞋底的目的。
水流应具有调节功能，方便用户根据鞋子的不同材质和脏污程度来进行个性化的清洗选择。
同时，清洗过程中的刷头应采用软质材料，以防止对鞋子造成划伤。
智能化：为了提高用户体验，我们将增加一些智能化功能。
例如，机器可以配备液晶显示屏，方便用户随时了解清洗进度和运行状态。
同时，可设置不同的清洗程序，包括快速清洗、深度清洗、漂洗等，满足用户个性化需求。
此外，我们可以添加快速智能识别系统，根据用户放入的鞋子材质和污垢程度，自动调整水流和清洗时间，以提高清洗效率。
结构合理：机器的结构设计应该合理，方便用户操作和维护。
例如，机器可以设计成一体化结构，节省使用空间。
同时，安全设计也是一个重要考虑因素。
例如，鞋子放入洗鞋机时需要设有防止水流溢出的保护装置。
此外，机器的内部结构应该设计成模块化，方便用户进行维护和清洗。
易维护：为了方便用户维护清洗机，我们可以设计一套完善的维修保养系统。
首先，机器应该提供详细的说明书，包括日常维护和故障修复指南。
此外，我们可以在机器上安装故障自诊断装置，方便用户快速找到问题所在。
在机器结构上，相关部件应设计成可拆卸，方便更换和维修。
总结：通过以上设计，我们可以开发出一种小型洗鞋机，具有良好的清洁效果、智能化操作、合理的结构和易维护。
通过不断优化和改进，我们可以满足不同用户的需求，提高清洗效率和用户体验，为用户带来更好的洗鞋体验。
家用自动洗鞋机设计说明书
由转矩计算公式： 得螺杆转矩
由此转矩而产生的升力 ：
图27 升降受力分析图
满足顺利升起倾斜的工作平面重量 ，需有 :
得 ：
参数：
——电机转速
——电机功率
——减速箱传动效率
——蜗杆蜗轮传动效率
——齿轮传动效率
——螺杆半径
——螺旋升角
——当量摩擦角
3.2动力分析
本作品主要采用蜗杆蜗轮机构、螺旋传动机构、气压传动机构、齿轮齿条机构、链传动机构、摇杆滑块机构等多种机构，构成具有各种功能的模块。作品的动力供应主要采用蓄电池或220V交流电源。
自动洗鞋机在工作过程中由电动机提供动力，主要由9伏电动机通过过齿轮减速箱将动力提供给各运动机构，以实现各个机构动作。
气动动力装置由电机提供动力，通过皮带轮带动曲柄使气缸的活塞作往复运动，实现吸气、压气，达到提高气体压力的目的。压缩的气体首先送入储气罐中，储气罐的作用是储存一定压力的空气，保证气动回路压力的稳定，电磁阀控制气体的流动方向，从而驱动各个机构完成动作。
图9挤水机构
图10挤水机构三维零件建模示意图
2.5升降机构
升降机构（图8）主要负责使底部刷洗机构与鞋底贴合以及将挤水机构送至鞋帮两侧等工作。该机构由电机驱动，由蜗杆通过惰轮（齿轮1）带动齿轮 2运动，将动力传递给丝杠，丝杠带动螺母做竖直方向运动，实现升降。鞋底刷洗机构一端与螺母相连，另一端与机架相连，由升降机构带动升降。
得：
——弹簧劲度系数
Pro/ENGINEER下运动仿真得夹板运动曲线图如下：
图24 夹板位置曲线
图25 夹板角速度曲线
图26 夹板角加速度曲线
3.1.6升降机构分析计算
原动件传动到螺杆，依次由减速箱固定装置（小齿轮组），减速传动装置（蜗杆，齿轮1，齿轮2）减速，其传动比：
全自动鞋子清洁机设计说明书
机械创新大赛全自动鞋子清洁机设计说明书设计题目：全自动鞋子清洁机系别：机械工程系全自动鞋子清洁机设计说明书目录1 .设计任务书2.产品工作原理3.相关说明图样4．产品相关性能5．设计创新点6.原动机的选择7 .带传动及其相关参数计算8．齿轮传动及其相关参数计算9. 轴的计算10.相关辅助设备1.设计任务书我们设计的全自动鞋子清洁机是一种去除鞋底、鞋帮污泥、尘土及细菌的新型清洁机器。
总所周知，随着居住条件的改善，社会上出现了装修热，豪华的装饰给人们带来了温馨、宁静、舒适，同时也带来了新的烦恼，那就是鞋底对地面的污染。
为了保持地面的清洁，人们不得不采取两种方式，即：客人来访需换拖鞋。
客人一走需要拖地，久而久之，不仅增加了劳动强度，而且私用拖鞋也变成了公用拖鞋，随之给脚气的传播提供了方便。
全自动鞋子清洁机能帮你解除拖擦地板的烦恼和脚臭换鞋尴尬，及避免了脚气传播。
无论鞋底有多脏，也不管是泥还是雨水，经本机自动清擦后，将使你的鞋子焕然一新。
2.产品工作原理全自动鞋子清洁机，其主要构造是在基座内一端设有电动机传动机构和支架、支座，在支座一端装有数个可以多方位旋转的毛刷，并可以根据需要选择十分加入少量清洁剂与水分，在支座的另一端装有烘干设备，可以根据鞋的材质自主选择是否将刷鞋时残留的水分迅速烘干。
支座与支座之间装有带毛边的滚筒以除去鞋底的灰尘，具体作品结构及其相关技术参数见下。
3.相关说明图样三维图4.产品性能（1）全自动鞋子清洁机体积小，造型美，轻轻擦几秒干净如选。
适合于家庭，办公室，电脑室等处使用；（2）全自动鞋子清洁机无论鞋底有泥有水，几秒钟可以清除干净，走在白纸上也不留任何痕迹，清洗擦干一次完成。
（3）全自动鞋子清洁机，带不锈钢扶手，豪华大方，美观，坚固。
可以除尘，抛光，上油。
轻踩鞋模，可以迅速清洗您鞋底污物。
使您无需脱鞋入室，环境更加清洁干净。
5.设计创新点1、我们设计作品能实现自动化。
2、可以根据鞋子不同材料实现不同层次的清洗3、清除了客人来访需脱鞋的麻烦，摆脱了客人走后需每次清洗拖鞋、清洁地板之劳累。
小型洗鞋机机构的设计
贮液腔的出液口为多条缝，出液口为多列排列。出液口直接与刷体毛触面接触，向毛触面供应洗涤液。
综上所述，本刷鞋洗涤液供应装置采用棘轮加压机构，在加液间隙能对腔体保持恒定压力使每次加液动作均能可靠地注出洗涤液，其注出量由棘轮转过的齿数较准确地控制。采用条排孔状出液口保证洗涤液较均匀地注出，巧妙利用细缝或小孔中洗涤液干结对腔内洗涤液的自动隔离作用、有效地防止因洗涤液大量干结而无法使用。
同时随着生活品质的提高，人们对室内清洁程度的要求也越来越高，自己与客人进出都需要擦鞋或者穿戴鞋套。然而日常生活中擦鞋较为繁琐，且鞋套的主要成分为甲苯醛，废弃的鞋套埋在泥土中历经10余年也不会降解，对环境造成极其严重的污染。随着当今社会人们对环保的逐渐重视，鞋套的用量必将逐渐减少。擦鞋机能够快速擦鞋，且不产生有害污染。然而市场上现有的擦鞋机功能单一，擦鞋过程繁琐且效果不理想。
该小型洗鞋机鞋面刷的设计原理将鞋面刷轮设计为圆柱形鞋刷，刷轮由刷轮轴和刷毛组成，刷毛绕刷轮轴做回转运动，鞋刷所在的轴与电动机连接轴联结，当电动机工作时，会带动鞋刷所在的轴一块儿旋转，这样鞋刷轴上的刷毛就会成回转运动，从而对鞋面进行清洁。
2
2.2.1
随着人们对室内地板清洁度要求的提高，当今社会上形成了一种为了保证室内地板的清洁，从而入室需要换鞋的做法。
如何让洗鞋变得既省时又省力呢？全自动洗鞋机就能为我们解决这个问题。本洗鞋机设计合理、操作简便。伸脚既可，抽脚延时15秒关闭，全自动工作。您要做的就是从把鞋伸到本设备中，其他的事情全部由它来完成[1]。
洗鞋机是2008年出现在市场上的一种家用电器，顾名思义，就是用来洗鞋的机器，外型跟洗衣机差不多，动力也均来自电机，但是内部设计不一样，洗鞋机在内桶的波轮轴和内桶内侧都加了毛刷，在机器运转时通过毛刷与鞋的摩擦来达到洗鞋效果。因其方便简约，大受市场欢迎。2010年在市场上开始出现投币洗鞋机。
