校准转台角位置误差时应注意的几个问题
1 校准转台角位置误差时应注意的几个问题
曹利波
（中国空空导弹研究院，洛阳 471009）
摘 要 ：本文介绍了在校准转台角位置误差时应注意的几个问题，包括校准前的准备，标准器的安装于调整，棱体偏差的修正和测量数据的处理，从而得出较为准确的校准结果。
关 键 词 ：角位置误差； 自准直仪
Several Problerms About The
Rotary Table’s Angle Position Error Calibration
CAO Li-bo
(China Airbone Missile Academy, Luoyang 471009,China)
Abstract: This paper introduces several problerms about therotary table’s angle position error calibration. It
includes preparations before calibration,adjustmeng about standards and data processing.and then we can get the
accurate conclusion.
Key words: angle position error; autocollimator
0 引言
转台是一种用于对惯性器件进行姿态角位置、角速率和动态特性校准的一种专用测量装置，可提供飞行器飞行时的航向角，俯仰角，横滚角及飞行扰动，具有位置、速率、摇摆、伺服等功能，能满足飞行器携带的惯性系统及惯性元器件的全部功能测试和实验。它是惯导系统测试和半实物仿真不可缺少的组成部分，其性能的高低直接影响到仿真结果的可靠性。
转台作为一种使用较多的专用测试设备，已渗透到军工产品科研生产的诸多领域，是型号科研、生产必不可少的重要设备，因此通过对其技术指标的校准从而保证转台量值的准确可靠是保证质量的重要环节。
1 校准前的准备工作
由于大多数转台工作台面上有工装，用来满足测试时对产品固定或定位的需要，且有些转台上带的目标模拟器系统的光路都已经调好，不能拆卸。这使得在对转台的角位置误差进行校准时标准器的固定非常困难。必须使用专门的转接件和夹具，夹具安装在转台的回转轴上后，棱体应能安全可靠的安装在夹具上，并且能够进行微调，保证棱体与回转轴同心，从而能够准确的校准角度位置误差。转台属于专用测试设备，这就要求相关人员在转台的设计论证时除了考虑转台的产品测试功能外还有考虑校准的问题，让承制方在设计时就考虑制作合适的工装夹具或转接件。 2 2 标准器的安装和调整
2.1棱体中心与转台回转中心同轴的调整
角位置校准时，使用的标准器是多面棱体和自准直仪。在安装棱体时，棱体中心必须调至与被校转台的回转中心同轴，以减小由于棱体中心安装偏差所带来的影响。在校准时，用螺钉将夹具紧固在安装基面上，然后将磁力表架固定在一个稳定的基体上，用表架上的百分表测量夹具上套轴的径向跳动。根据实际情况，用小木锤轻轻敲击，反复进行调整，径向跳动量一般调整到0.01mm即可。
2.2棱体工作面与自准直仪光轴垂直的调整
在棱体安装时，除了要保证棱体中心与转台回转中心同轴，还要调整棱体工作面与自准直仪光轴垂直。否则在测量过程中会出现有的棱体工作面无反射光会来，造成无法测量读数的情况。由于我们使用的是可调整的工装夹具，因此将棱体安装在回转轴中央后，可用百分表打棱体的端面跳动，将跳动量调整到0.01mm。有时由于现场条件的限制，磁力表架无法固定，则可用自准直仪对径法来调节。具体操作方法如下：用自准直仪照准棱体的0°工作面，假设自准直仪的显示值为500〞；再转动转台用自准直仪照准棱体的180°工作面，假设自准直仪的显示值为100〞，则可通过调整螺钉将显示值调到两数和的一半处即300〞处；然后再转动转台用自准直仪照准棱体的0°工作面，看自准直仪的显示值是否为300〞。如果不是300〞就利用这种方法反复调整，使自准直仪在照两个面时的显示值尽量接近一致，即调整到棱体的工作面均垂直于自准直仪的光轴，其残存的垂直度误差（塔差）尽量小。
3 校准结果的处理
3.1 棱体偏差的修正
在校准角位置误差时，一般选用自准直仪和多面棱体作为标准。由自准直仪读出测量值后，应消除棱体偏差以使示值误差接近仪器误差的真值，提高校准的准确度。尤其是在对高精度的转台进行校准时，棱体修正量必须要考虑。为了方便计算，在通常的校准过程中，最好按棱体工作面递增方向进行校准。比如在测量时，转台先运行到机械零位，将棱体安装找正，然后用自准直仪对准棱体的0°工作面，转台顺时针旋转30°，棱体也跟着旋转30°，转台停下后自准直仪的光轴正照着棱体的30°工作面。这样在数据处理时，用自准直仪相对于零位的值直接减去棱体偏差即为该校准点的误差。现举例说明，在校准某惯导转台中，测量结果见表1。
3 表1 转台角位置示值误差校准记录表
转台位
置（°） 棱体位置（°） 自准直仪读数(″) 相对零位差值 (″) 棱体偏差
(″) 转台误差(″)
正向 反向 正向 反向 正向. 反向
0 0 35 36 0 0 0.0 0.0 0.0
30 30 37 38 +2
+2 +1.3 +0.7 +0.7
60 60 36 37 +1 +1 +0.3 +0.7 +0.7
90 90 36 38 +1 +2 +1.0 0.0 +1.0
120 120 34 36 -1 0 +0.5 -1.5 -0.5
150 150 32 34 -3 -2 -0.3 -2.7 -1.7
180 180 35 37 0 +1 -0.3 +0.3 +1.3
210 210 36 37 +1 +1 0.0 +1.0 +1.0
240 240 36 38 +1 +2 -0.4 +1.4 +2.4
270 270 37 39 +2 +3 +0.7 +1.3 +2.3
300 300 33 34 -2 -2 -1.6 -0.4 -0.4
330 330 33 35 -2 -1 -0.6 -1.4 -0.4
3.2角位置误差的计算
根据JJF1210-2008《低速转台校准规范》的要求，转台角位置定位误差取各校准点误差的最大值和最小值之差的一半作为校准结果。公式表示为：
minmax)()(21iieeE （1）
利用表1的测量数据和公式（1）来计算，角位置误差为：
"""6.27.24.221E。
而定位重复性的计算公式为:
niiiffn12')(21 （2）
式中：
)('iiff--正（反）方向相邻两测点自准直仪读数值之差；
n --棱体的面数；
--角位置定位重复性。
利用表1的测量数据和公式（2）来计算，角位置定位重复性为：
=0.5".
需要引起注意的是，JJF1210-2008《低速转台校准规范》中关于角位置误差和角位置重复性用的计算方法与GJB1801-1993《惯性技术测试设备主要性能试验方法》中的方法不 4 太相同，为避免引起争议，建议在进行转台的静态指标进行验收和校准时，要根据技术协议的要求，选用大家共同认可的方法。
参考文献
[1] 张玉文 角度锥度及圆分度测量 [M] 北京 中国计量出版社，1992。
[2] 低速转台校准规范[M] 北京 国家质量监督检验检疫总局，2008。
作者简介
曹利波（1972-），男，中国空空导弹研究院计量测试中心，高级工程师，从事几何量计量与测试工作。洛阳030信箱2分箱，邮编471009。

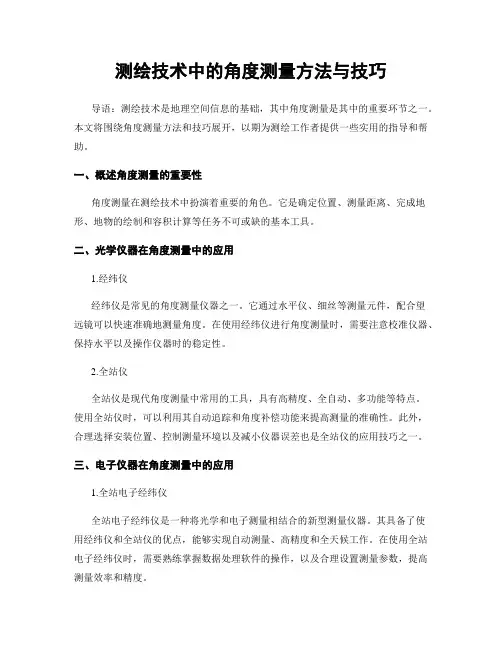

测绘技术中的角度测量方法与技巧
测绘技术中的角度测量方法与技巧
导语：测绘技术是地理空间信息的基础，其中角度测量是其中的重要环节之一。本文将围绕角度测量方法和技巧展开，以期为测绘工作者提供一些实用的指导和帮助。
一、概述角度测量的重要性
角度测量在测绘技术中扮演着重要的角色。它是确定位置、测量距离、完成地形、地物的绘制和容积计算等任务不可或缺的基本工具。
二、光学仪器在角度测量中的应用
1.经纬仪
经纬仪是常见的角度测量仪器之一。它通过水平仪、细丝等测量元件，配合望远镜可以快速准确地测量角度。在使用经纬仪进行角度测量时，需要注意校准仪器、保持水平以及操作仪器时的稳定性。
2.全站仪
全站仪是现代角度测量中常用的工具，具有高精度、全自动、多功能等特点。使用全站仪时，可以利用其自动追踪和角度补偿功能来提高测量的准确性。此外，合理选择安装位置、控制测量环境以及减小仪器误差也是全站仪的应用技巧之一。
三、电子仪器在角度测量中的应用
1.全站电子经纬仪
全站电子经纬仪是一种将光学和电子测量相结合的新型测量仪器。其具备了使用经纬仪和全站仪的优点，能够实现自动测量、高精度和全天候工作。在使用全站电子经纬仪时，需要熟练掌握数据处理软件的操作，以及合理设置测量参数，提高测量效率和精度。 2.全站电子转台
全站电子转台是一种用于角度测量的电子仪器。它可以实现高精度、长距离角度测量，并且具有较强的稳定性和抗干扰能力。在使用全站电子转台进行角度测量时，需要注意调整测量环境、降低误差以及避免仪器震动等因素对测量结果的影响。
四、角度测量中的技巧和注意事项
1.选择合适的仪器和测量方法
在角度测量时，应根据具体任务的要求选择合适的测量仪器和方法。不同的仪器和方法适用于不同的任务，同时也要考虑测量的精度和效率。
2.校准仪器和控制环境
为了保证测量的准确性，需要校准仪器并控制好测量环境。校准仪器能够消除系统误差，而控制环境可以减少外界因素对测量结果的影响。
测量仪器校正与误差校正技巧
测量仪器校正与误差校正技巧
当我们使用仪器进行测量时，校正是非常重要的一步。测量仪器的校正能够保证测量结果的准确性和可靠性。本文将探讨测量仪器校正的重要性以及一些常用的误差校正技巧。
1. 校正的重要性
测量仪器的校正是确保测量结果准确的关键步骤之一。没有正确的校正，测量仪器可能存在偏差，从而导致测量结果的不准确。校正旨在纠正仪器的误差，使得测量结果尽可能接近实际值。
2. 误差校正技巧
2.1 零点校正
零点校正是最基本的一种校正技巧。零点校正是通过调整仪器的零点偏移，使得仪器在测量无物体或标准物体时能够显示零值。这样，在测量其他物体时，可以确保绝对误差最小。
2.2 线性校正
线性校正是针对仪器输出与输入之间的线性关系进行校正的技巧。在进行线性校正时，我们需要测量几个已知输入值对应的输出值，然后通过拟合曲线获得仪器的线性关系。通过线性校正，可以降低仪器输出的非线性误差。
2.3 稳定性校正
稳定性校正是为了确保仪器的长期稳定性。在进行稳定性校正时，可以通过反复测量同一标准物体来检验仪器的稳定性。如果仪器的稳定性有问题，可能需要对仪器进行进一步的维护和修理。
2.4 温度校正 温度是影响仪器准确性的一个重要因素。在进行测量时，如果环境温度波动较大，仪器的准确性可能会受到影响。因此，温度校正是为了使仪器能够适应不同环境温度的校正技巧。常见的温度校正方法包括热电偶校正和温度补偿等。
2.5 标定校正
标定校正是通过与已知准确值的比较，确认仪器测量准确性的校正方法。在进行标定校正时，我们会使用标准样品或者参考仪器，对我们要校正的仪器进行比较测量。通过比较测量结果，可以确定仪器测量的准确性，并对仪器进行偏差修正。
3. 校正的周期和要求
校正的周期和要求是根据仪器的类型和使用环境而定的。一般来说，精密仪器和高精度要求的仪器需要更频繁的校正。校正的要求包括校正的准确性、可重复性和可追溯性。校正的准确性是指校正的结果与实际值之间的偏差，可重复性是指在相同测量条件下进行重复校正所得结果之间的偏差，可追溯性是指校正过程中所使用的标准与国际或国家标准之间的关系。
水准测量误差及注意事项
水准测量误差及注意事项
水准测量是一种用于测量地面高程差的方法，广泛应用于土木工程、建筑工程等领域。在进行水准测量时，可能会出现一些误差，因此需要我们注意一些事项来保证测量结果的准确性和可靠性。
1.仪器误差：仪器本身存在的误差，包括示值误差、系统误差等。示值误差是指仪器在使用时，由于制造工艺、质量等原因产生的固定偏差。系统误差是指仪器在长期使用、予以修理、校正等过程中，使仪器示值产生固定偏差。
2.操作误差：人为因素导致的误差，包括读数误差、观测误差等。读数误差是指读取仪器上的示值时，由于人眼视觉疲劳、视力不佳等原因造成的偏差。观测误差是指在观测水平线时，由于水平仪的不稳定性、观测者操作不当等原因引起的测量误差。
3.大气环境误差：大气温度、气压等因素对水准仪测量结果产生的误差。这些因素会使光线的传播路径产生弯曲，从而影响视线的直线性。
4.地球曲率误差：地球是一个近似于球形的物体，因此地面并非完全平直。在大范围的水准测量中，必须考虑地面的曲率对测量结果的影响。
二、水准测量注意事项：
1.选择合适的水准仪：根据需要测量的精度要求、工作环境等因素选择合适的水准仪。水准仪应具备高精度、稳定性好、易操作等特点。
2.进行仪器校准：在进行水准测量之前，应对水准仪进行校准，以保证仪器本身的精度。校准应由专业人员进行，并根据需要进行定期校准。 3.选择适当的观测时机：测量时应选择光线明亮稳定的天气，尽量避免雨雾、阴天等恶劣天气；同时，也要注意避免高温、低温等极端环境对测量结果的影响。
4.保证测量点的稳定性：测量点应选择坚固、稳定的地面，避免土质松软、不稳定的地面，以保证测量结果的准确性。
5.观测水平线时要稳定：在观测水平线时，应将水准仪固定在坚实的三脚架上，并使用水平器进行调平。观测者在操作时应避免身体晃动，保持稳定。
6.读数要精确：在读取水准仪上的示值时，应保持视觉的清晰与稳定，将目光与目标对准，并排除反射、折射等干扰因素。
如何校正和纠正测量仪器的误差和漂移
如何校正和纠正测量仪器的误差和漂移
测量仪器在科学研究、工业生产、医学诊断等领域起着至关重要的作用。然而，由于多种原因，测量仪器会出现误差和漂移，导致测量结果的不准确性。因此，正确的校正和纠正方法对于保证测量结果的准确性至关重要。
首先，了解误差和漂移的原因是校正和纠正的关键。误差是指测量结果与真实值之间的偏差。误差通常分为系统误差和随机误差。系统误差是由于测量仪器的固有缺陷或外部环境因素而引起的偏差，如灵敏度不均匀、温度变化等。而随机误差是由于测量中的偶然因素引起的，如观察误差和环境噪声等。漂移是指测量仪器的输出值随时间的推移而发生的变化，可能是逐渐增加或逐渐减小。
其次，选择适当的校正和纠正方法是解决误差和漂移问题的关键步骤。校正是通过对测量仪器进行一系列操作或配置来减小误差和漂移，使其输出值更接近真实值。纠正是在校正的基础上对误差和漂移进行修正，使其对测量结果的影响降到最低。
在校正和纠正过程中，常用的方法包括以下几种：
1. 仪器校准：通过与已知准确值的样品或参考标准进行比较，确定测量仪器的误差大小，并进行相应的调整。校准应该定期进行，以确保测量仪器的准确性。校准标准的选择要合理，标准物质的溶解度、纯度、稳定性和可追溯性等方面要符合要求。
2. 环境控制：由于外部环境的变化可能会对测量结果产生影响，因此在测量过程中应尽可能控制环境条件的稳定性。如控制温度、湿度、压力等参数的变化，减小其对测量仪器的影响。
3. 数据处理：对于随机误差较大的情况，可以通过多次测量并取平均值来减小误差。对于系统误差和漂移，可以使用校正曲线、插值法或回归分析等数学方法进行数据处理，以修正测量结果。 4. 维护和保养：定期对测量仪器进行维护和保养能够减少误差和漂移的发生。维护包括清洁仪器、更换易损部件、检查仪器的运行状态等；保养包括定期校准、校正参数的记录和更新等。
此外，校正和纠正的工作应由专业的技术人员进行，并按照标准操作程序进行。这有助于确保校正和纠正的正确性和可靠性。同时，在进行校正和纠正的过程中，应注意做好记录和备份工作，以便后续分析和复查使用。

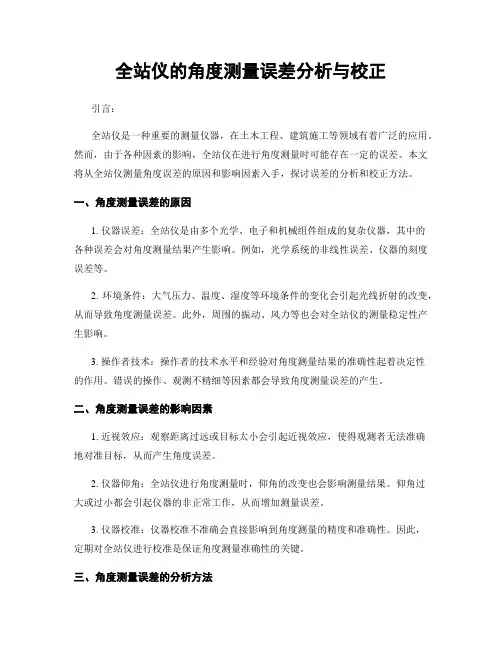

全站仪的角度测量误差分析与校正
