电磁环境复杂度动态评估方法
第３１卷第１期航天电子对抗５９
０引言电磁环境复杂度动态评估方法
郝晓－ｇ，洪丽娜，韩慧，许雄，吴若无
（电子信息系统复杂电磁环境效应国家重点实验室，河南洛阳４７１００３）
摘要：探讨了电子信息装备面临电磁环境复杂度动态度量方法。通过建立电磁环境要素动态模型，得到电子信息装备面临电磁环境瞬态复杂度描述；区分电子信息装备不同工作特点，依据使命，通过综合考量，最终得出电子信息装备面临电磁环境动态复杂度综合评估方法。关键词：电磁环境；动态复杂度；评估中图分类号：ＴＮ９７文献标识码：Ａ
Ｄｙｎａｍｉｃｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔｃｏｍｐｌｅｘｉｔｙｅｖａｌｕａｔｉｏｎ
ＨａｏＸｉａｏｊｕｎ，ＨｏｎｇＬｉｎａ，ＨａｎＨｕｉ，ＸｕＸｉｏｎｇ，ＷｕＲｕｏｗｕ（ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＣｏｍｐｌｅｘＥｌｅｃｔｒｏｍａｇｎｅｔｉｃＥｎｖｉｒｏｎｍｅｎｔＥｆｆｅｃｔｓｏｎＥｌｅｃｔｒｏｎｉｃｓａｎｄＩｎｆｏｒｍａｔｉｏｎＳｙｓｔｅｍ，Ｌｕｏｙａｎｇ４７１００３，Ｈｅｎａｎ，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｗａｙｔｏｅｖａｌｕａｔｅｔｈｅｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔｃｏｍｐｌｅｘｉｔｙｄｙｎａｍｉｃｉｓｄｉｓｃｕｓｓｅｄ．ＢｙＣＯＮ—ｓｔｒｕｃｔｉｎｇｔｈｅｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔｅｌｅｍｅｎｔｓｄｙｎａｍｉｃｍｏｄｅｌ，ｔｈｅｉｎｓｔａｎｔｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔｃｏｍｐｌｅｘｉｔｙｆａｃｅｄｂｙｅｌｅｃｔｒｏｎｉｃｉｎｆｏｒｍａｔｉｏｎｅｑｕｉｐｍｅｎｔｃａｎｂｅｃａｌｃｕｌａｔｅｄ．Ｂａｓｅｄｏｎｔｈｅｄｉｆｆｅｒｅｎｔｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｅｌｅｃｔｒｏｎｉｃｉｎｆｏｒｍａｔｉｏｎｅｑｕｉｐｍｅｎｔ，ｂｙｓｙｎｔｈｅｓｉｚｉｎｇａｌｌｔｈｅｓｉｔｕａｔｉｏｎｓ，ｉｎｔｅｇｒａｔｅｄａｓｓｅｓｓｍｅｎｔｍｅｔｈｏｄｓｏｆｄｙｎａｍｉｃｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔｃｏｍｐｌｅｘｉｔｙｏｂｔａｉｎｅｄ．Ｋｅｙｗｏｒｄｓ：ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃｅｎｖｉｒｏｎｍｅｎｔ；ｄｙｎａｍｉｃｃｏｍｐｌｅｘｉｔｙ；ｅｖａｌｕａｔｉｏｎ
随着电子信息系统向系统化、综合化、网络化和一体化不断发展，电磁环境日益恶化，复杂电磁环境问题越来越成为关系社会公共安全、国防与军队建设的重要问题。人们开始逐步重视复杂电磁环境效应１１１问题，并投入了大量的人力和物力进行相关研究。电磁环境是指存在于给定空间所有电磁现象的总和比］。文献［３］将电磁环境复杂度定义为在有限的时空里，一定的频段上多种电磁信号密集、交叠的程度。文献［４］基于电磁环境所具有的一般复杂性和特殊复杂性两个方面的内涵，将电磁环境复杂度分为与受体无关复杂度和针对特定个体与群体的复杂度两种。随着人们对复杂电磁环境认知不断深入，基于受体的复杂度描述方法逐渐受到了人们关注［５＿８］。但是上述复杂度评估方法均是基于静态参量，没有考虑复杂电磁环境多变的特征。比如Ａ型电子信息装备面临宽带
收稿日期：２０１４—１１～１５；２０１４—１２—２９修回。作者简介：郝晓军（１９７８一），男，助理研究员，博士，主要研究方向为电子信息系统复杂电磁环境特性与模拟。干扰环境，用Ｊ—Ｆ表示。如果Ａ型装备仅存在一个工作频率＾，且恰好落人Ｊ—Ｆ范围，即＾∈Ｊ—Ｆ，那么无疑根据与受体装备相关的复杂度评估方法，此刻电磁环境对于Ａ型装备是复杂的。但是如果Ａ型装备具有跳频工作方式厂。和厂，，且满足＾∈Ｊ—Ｆ，ｆ。ｅＪ—Ｆ，那么该如何评价它所面临的电磁环境呢？在此作一个初步的探讨，以期对复杂电磁环境动态复杂度评估起到抛砖引玉的作用。
１复杂度动态评估方法
１．１电磁环境复杂度瞬态评估为了有效评估复杂电磁环境与电子信息装备的动态交互过程，可以考虑将受试电子信息装备面临的电磁环境建立动态模型，即不再采用传统的时（Ｔ）、频（Ｆ）、空（ｓ）、能（Ｐ），或者如文献［１］所描述增加极化（Ｐｏ）和调制（Ｍ）两个域来分析电磁环境复杂度，而是建立电磁环境各要素的动态模型，即用Ｆ（￡）、Ｓ（￡）、Ｐ（ｆ）、Ｐｏ（ｔ）和Ｍ（￡）来动态描述频域、空域、能量域、极化域以及调制域等各参量随时间的变化过程。电磁环境与受试电子信息装备各要素的相互作用可用占用度
来描述，其作用效果可用文献［９］中的公式分别进行计
万方数据６０航天电子对抗２０１５（１）
算。由于各要素对于电子信息装备效能发挥各有不度‘７书１。最终受试电子信息装备面临的电磁环境复杂同，因此这里引入灰度理论或专家打分的概念，更加全度可表示为时间的函数，即Ｃｏｍｐ（ｆ），ｔ∈［ｆ·，ｔ。］。各面地反映电磁环境对受试电子信息装备的影响程要素计算关系如表１所示。表１电子信息装备复杂度瞬态评估
电磁环境要素动态模型占有度相关性／专家打分复杂度频域空域能量域极化域调制域综合复杂度Ｆ（＂Ｏｃｃｕｐｙ—Ｆ（￡）Ｍａｒｋ＿ＦＣｏｍｐ—Ｆ（ｆ）一Ｍａｒｋ—Ｆ×Ｏｃｃｕｐｙ—Ｆ（￡）Ｓ（ｆ）Ｏｃｃｕｐｙ—Ｓ（￡）Ｍａｒｋ—ＳＣｏｍｐ—Ｓ（ｆ）一Ｍａｒｋ—Ｓ×Ｏｃｃｕｐｙ—Ｓ（￡）Ｐ（￡）Ｏｃｃｕｐｙ—Ｐ（ｆ）Ｍａｒｋ—ＰＣｏｍｐ—Ｐ（￡）一Ｍａｒｋ—Ｐ×Ｏｃｃｕｐｙ—Ｐ（￡）Ｐｏ（ｆ）Ｏｃｃｕｐｙ—Ｐｏ（ｔ）Ｍａｒｋ—ＰｏＣｏｍｐ—Ｐｏ（￡）一Ｍａｒｋ—Ｐｏ×Ｏｃｃｕｐｙ—Ｐｏ（ｆ）Ｍ（＂Ｏｃｃｕｐｙ—Ｍ（＂Ｍａｒｋ—ＭＣｏｍｐ—Ｍ（￡）一Ｍａｒｋ—Ｍ×Ｏｃｃｕｐｙ—Ｍ（￡）Ｃｏｍｐ（ｔ）一Ｃｏｍｐ—Ｆ（￡）×Ｃｏｍｐ—Ｓ（￡）×Ｃｏｍｐ—Ｐ（￡）×Ｃｏｍｐ—Ｐｏ（ｔ）×Ｃｏｍｐ—Ｍ（￡）
１．２战场电磁环境复杂度动态综合评估利用瞬态复杂度的概念，可以描述电子信息装备在任意时刻所面临的电磁环境。对于某些战场电子信息装备，其作战使命的完成可能并不要求全程应用有效。基于上述考虑，利用瞬态复杂度的概念，依据不同电子信息装备工作特点，通过综合考量受试体的作战使命，得到战场电子信息装备的动态综合复杂度指标。１．２．１战场侦察类装备动态复杂度综合评估战场雷达等侦察装备工作时，只要一个瞬间发现目标，就可以根据目标轨迹的关联关系，推演目标的运动轨迹，完成战场使命。基于上述功能特征，侦察类装备的环境动态复杂度综合评估应该为各时间复杂度的最小值。用公式表示为：
Ｃｏｍｐｌｅｘｉｔｙ—Ｃｏｍｐ（ｔ）。ｉ。，ｔＥＥｔｌ，ｔ。］（１）１．２．２干扰类装备动态复杂度评估战场干扰类装备工作时，通常都需要引导信息，但是由于所面临的复杂电磁环境，可能在某一个瞬间信息引导失效，最终导致干扰失效，这样就可能暴露目标或自身信息，最终造成整个干扰过程的全局失效。基于上述功能特征，干扰装备的环境动态复杂度评估应该为各时间复杂度的最大值。用公式表示为：Ｃｏｍｐｌｅｘｉｔｙ—Ｃｏｍｐ（ｔ）…，ｔＥＥｔｌ，ｔ。］（２）通过上述对于不同目的作战装备的区分描述，可采用图１形象地描述基于瞬态评估的战场复杂度动态综合评估方法。
２应用举例
比如某电子信息装备位于开阔场正常工作，如图２所示。跟踪雷达（Ｂ）的工作频率为＾，工作带宽２００ＭＨｚ，天线主波束１５。，接收机灵敏度一１００ｄＢｍ。干扰雷达（Ａ）的工作频率厂。，天线主波束１０。，发射功率１０ｋＷ。、在复杂电磁环境中，当大量信号同时作用于电子图１不同功能电子信息装备综合复杂度评估
前指挥所（ｏ图２典型作战场景示意图
信息装备时，电磁环境与电子信息装备的相关性是由各个信号要素的相关性综合得到，计算见表１。电磁环境中各个信号要素对电子信息系统的潜在影响程度是由电子信息系统自身的软硬件结构决定的，如图３所示。整个环境对电子信息系统的相关性可以通过分析各个信号的相关性综合得到。用频装备面临电磁环境的瞬态复杂度计算已不鲜见［４｛］，这里主要针对已知瞬态复杂度的前提下，如何综合评价电子信息装备所面临的全局电磁环境复杂度。假设外界电磁信号到达用频装备敏感端口的功率谱及来波方位随时间变化，其所面临的瞬态电磁环境复杂度计算结果如表２所示。表２典型装备瞬态电磁环境复杂度
瞬态复杂度０．７５０．８０．８５０．７５Ｏ．７３０．７７Ｏ．８
根据基于瞬态复杂度进行复杂度综合评判的准则，如果该装备属于侦察类电子信息装备，依据装备作
战使命，一次发现目标，可推演目标航迹，那么该装备
万方数据２０１５（１）郝晓军，等：电磁环境复杂度动态评估方法６１
图３复杂电磁环境与电子信息装备的相关关系图
在考核时间所面临的电磁环境综合复杂度应为整个考核时间内瞬态电磁环境复杂度的最小值，即０．５４；如果该装备属于干扰类电子信息装备，依据装备作战使命，一次干扰失效，目标暴露，全局任务失效，该装备在考核时间所面临的电磁环境综合复杂度应为整个考核时间内瞬态电磁环境复杂度的最大值，即０．８５。根据表２的统计数据，可以制作如图４所示的瞬态复杂度动态变化示意图。
图４典型电子信息装备瞬态复杂度
３结束语
本文探讨了基于受试体作战使命进行电子信息
（上接第２９页）之间存在很大差异，集中体现在对抗处理是一种自适应的、动态的、流程闭环的处理过程。为满足上述要求及适应敌方辐射信号的变化，必须要在对抗处理中体现人脑的处理特点，即模糊处理及综合判断的工作方式。在应用时，还需要根据装备的具体战技指标要求，结合工程实现的能力对设计方案加以细化和优化，最后还应通过大量的测试与试验，逐步达到最佳。■装备动态复杂度综合评估的方法。通过建立电磁环境各要素动态模型，实现电子信息装备瞬态复杂度描述，可以更加准确、形象地描述电子信息装备面临电磁环境的动态变化过程；通过区分电子信息装备不同作战使命及工作特点，基于瞬态复杂度描述，可以综合考量战场电子信息装备所面临的电磁环境。上述基于电子信息装备作战使命的评估思想对于复杂度等级评估及电子装备复杂电磁环境下的作战效能评估具有比较重要的意义。■
参考文献：
Ｅｌｉ聂峰，汪连栋，曾勇虎．电子信息系统复杂电磁环境效应ＥＭ］．北京：国防工业出版社，２０１３：７—１２，７３—９４．［２］刘尚合．武器装备的电磁环境效应及其发展趋势ＥＪ］．装备指挥技术学院学报，２００５，１６（１）：１—６．［３］尹成友。战场电磁环境分类与分级方法Ｉｓ］．北京：国家军用标准出版社，２００８．［４］代合鹏，苏东林．电磁环境复杂度定量分析方法研究ＥＪ］．微波学报，２００９，２５（３）：２５—２７．Ｅ５］刘义，赵晶，刘佳楠，等．基于作战效能的战场电磁环境分级描述方法［Ｊ］．系统工程与电子技术，２０ｌｌ，３３（５）：１０５９一１０６２．Ｅ６］陈行勇，张殿宗，王袢，等．面向对象的战场电磁环境复杂度评估ＥＪ］．电子信息对抗技术，２０１０，２５（２）：７４—７８．［７］徐小毛，平殿发，张丹．基于灰色层次模型的战场电磁环境复杂度评估ＥＪ］．电子测量技术，２００９，３２（６）：７７—８０．Ｅ８］孙璐璐，李辉，黄文亮．基于灰色层次分析法的雷达对抗训练电磁环境复杂度评估方法研究［Ｊ］．雷达与对抗，２０１１，３１（３）：５—８．Ｅ９］顾有林，张志，王伟，等．电磁环境复杂度评估算法研究与仿真实现［Ｊ］．系统仿真学报，２０１２，２４（２）：３９４—４０３．
参考文献：
海战复杂电磁环境分析
Ｖｏ１．３８．Ｎｏ．３ Ｍａｒ，２０１３ 火力与指挥控制 Ｆｉｒｅ Ｃｏｎｔｒｏｌ＆Ｃｏｍｍａｎｄ Ｃｏｎｔｒｏｌ 第３８卷第３期 ２０１３年３月
文章编号：１００２—０６４０（２０１３）０３—０００１—０４
海战复杂电磁环境分析书
高波，马向玲，隋江波 （海军航空Ｔ程学院，山东烟台２６４００１）
摘要：针对现代信息化海战面临的电磁环境，分析了海战电磁环境的复杂性及其空域、时域、频域和能域特 性。提出了舰艇装备在复杂电磁环境中的效能评估方法，建立了评估模型，并结合应用实例进一步验证了模型的可 用性和实用性。为海战电磁环境复杂度评估提供了有效的方法和途径，对部队准确把握装备受复杂电磁环境的影 响，结合海战特点开展作战研究和训练具有一定的指导意义。 关键词：电磁环境，复杂度，评估 中图分类号：Ｏ４４１．４ 文献标识码：Ａ
Ａｎａｌｙｓｉｓ ｏｆ Ｃｏｍｐｌｅｘ Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｅｎｖｉｒｏｎｍｅｎｔ ｉｎ Ｎａｖａｌ Ｂａｔｔｌｅｆｉｅｌｄ
ＧＡＯ Ｂｏ，ＭＡ Ｘｉａｎｇ－ｌｉｎｇ，ＳＵＩ Ｊｉａｎｇ－ｂｏ （Ｎ￣ａｌ Ａ ｅｒｏｎａｕｔｉｃ ａｎｄ Ａ ｖｉ￣ｉｏｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｙａｎｔａｉ ２６４００１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｉｍｉｎｇ ａｔ ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｃｏｍｐｌｅｘｉｔｙ ｅｖａｌｕａｔｉｏｎ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｅｎｖｉｒｏｎｍｅｎｔ ｉｎ
ｎａｖａｌ ｂａｔｔｌｅｆｉｅｌｄ，ｔｈｅ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｓｐａｔｉａｌ ｄｏｍａｉｎ，ｔｈｅ ｔｉｍｅ ｄｏｍａｉｎ，ｔｈｅ ｆｒｅｑｕｅｎｃｙ ｄｏｍａｉｎ ａｎｄ ｔｈｅ ｃｏｍｐｌｅｘｉｔｙ．Ｔｈｅ ｐａｐｅｒ ｐｕｔｓ ｆｏｒｗａｒｄ ｔｈｅ ｃｏｍｐｌｅｘｉｔｙ ａｎｄ ｉｔｓ ｅｖａｌｕａｔｉｏｎ ｍｅｔｈｏｄ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ
一种电磁环境量化分析方法

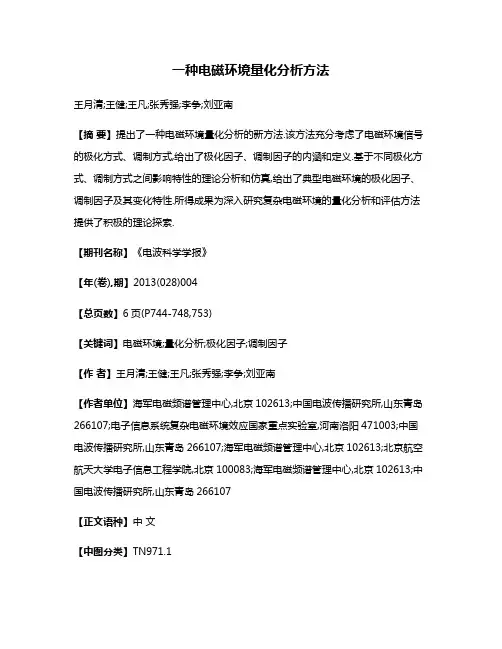

一种电磁环境量化分析方法
