导电回路电阻试验方法
一．试验名称：导电回路电阻测量试验
二．试验目的；断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修和质量验收的一项重要数据。
三．试验规程：
四.注意事项:
（1）测回路电阻时，触头弹簧不能通过大电流。
（2）电流电压线夹应接触良好。
五．试验接线图№：
试验接线图：
回路电阻测试仪
25.将开关分闸。
26.试验完毕,分析试验数据是否合格。
27.记录试验仪器型号：回路电阻测试仪。
28.收好试验设备，工作结束。
29.
试验操作人试验监护人车间审核
回路电阻测试仪
真空开关接线
回路电阻测试仪
百科名片
回路电阻测试仪，又称变压器回路电阻测试仪，英文名称：Loop Resistance Tester。
回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。
对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。
仪器由来
目前，电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。
在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。
根据《DL / T 845.4一2004中华人民共和国电力行业标准电阻测量装置通用技术条件
回路电阻测试仪》对断路器、隔离开关接触电阻的测量电流作出
不小于100A的规定，以确保测量的准确度。
回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。
它适用于开关控制设备回路电阻的测量。
其测试电流采用国家标准推荐的直流100A。
可在电流100A的情况下直接测得回路电阻，并用数字显示出来。
别称
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪。
仪器概述
英文名称：Loop Resistance Tester
回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用仪器，测试电流采用国家标准GB763推荐的100A直流，可在100A，200A，300A,400A,500A或600A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为100组，保存的数据可通过RS232接口与上位机通讯，将数据上传至电脑保存或打印。
该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
仪器特点
1.液晶显示器、高速热敏打印机。
2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。
3.人机对话全键盘操作方式，智能化工作全过程。
4. 使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。
5. 本产品还设计了实时日历时钟，为打印、保存数据提供时间依据。
6. 数据存储与历史数据浏览功能，可存储大量数据，并具有掉电保护功能。
面板结构
1.电流显示（A）
2.电阻显示（μΩ）3、电源开关
工作原理：
电流电压法测试原理，也称四线法测试技术由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。
通过对I、V的测量，就可以算出被测电阻的阻值。
以前，通常采用直流双臂电桥测量断路器的接触电阻。
但是，当使用双臂电桥进行断路器导电回路电阻的测量时，由于双臂电桥测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻示值偏大，但氧化膜在大的电流下很容易被击穿，不妨碍正常电流通过。
因此，测试采用直流压降法测试时，电流不得太小。
高压断路器导电回路的电阻主要取决于断路器的动、静触头间的接触电阻。
接触电阻的存在，增加了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力。
因此，断路器每相导电回路电阻值是断路器安装、检修、质量验收的一项重要数据。
由于开关触头之间存在氧化膜，如果用较小的电流检测，由于氧化膜的影响测试结果一般偏大很多，但氧化膜在大电流下是能被击穿
的，理论上，测试电流只要不超过额定电流，应该是越大越好，但规程在制定的时候考虑到当时国内相关仪器的生产水平，作出了不得小于100A电流的规定。
电力设备与地网导通电阻测试仪电力设备的接地引下线与地网的可靠、有效连接是电力设备安全运行及操作人员人身安全的根本保证。
虽然在制作接地装置时，已对接地引下线连结处做了必要的防腐处理，但位于土壤中的连结点，仍会长期受到潮湿等因素的影响，出现接点腐蚀、开断、松脱等现象，导致接地引下线与地网接触点电阻值增大，不能达到电力规程的要求，使设备在运行中存在不安全隐患，严重时造成设备脱开地
回路电阻测试仪(3张)
网运行。
可用于对电力设备接地引下线与接地网或相邻设备之间导通电阻值的精确测量。
地网导通电阻测试仪用于测量接地引下线导通电阻值，通过历年测试值及相邻点测试值比较来判定故障点。
地网导通电阻测试仪工作电源由内部锂电池提供，无需外接交流电源，测试过程由单片机控制完成，具有操作简单、测试速度快、测试数据稳定、便于携带等特点。
由于断路器接触电阻很小，只有用很高的电流检测，才能保证一
定的精度，抗干扰能力也越强。
用于断路器接触电阻和载流导体电阻的高精度测量，能长时间、稳定输出大电流，符合DL\T845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的相关规定。
操作程序：
⒈按四端子接法接线。
⒉打开电源。
⒊按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。
⒋测量显示值后，需保存数据。
⒌测量结束后，请关掉电源。
⒍测试钳请爱护。
技术参数：
测量范围100A 0-19999uΩ
200A 0-9999uΩ
测量精度：0.5级
显示方式：点阵式液晶显示结果打印
工作电压：AC220V
工作原理：取样——放大——保持——A/D转换——单片机处理——
输出结果：显示和打印
外形结构：采用标准机箱结构紧凑，电源输入插座和电源开关在仪器的下部
技术指标：
1．测量范围：0-1999μΩ分辨率：1μΩ
2．测量电流：DC 100A（200A用户选择购买）
3．测量精度：0.5级
4．显示方式：液晶显示
5．工作温度：-10℃～50℃
6．工作电流：AC220V±10%
7．体积：490×320×240（mm）
8．重量：8kg
故障分析与排除
注意事项
1、打开电源开关之前，应先将测试按钮弹起（非测试状态下）、电流调节钮按逆时针调至“零位”。
2、仪器应放置于干燥、通风，无腐蚀性气体的室内。
3、测试完后一定要等电源全部放完后再拆除测试线等装置
运输、贮存
1、运输
设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。
设备在运输途中不使用木箱时，不允许堆码排放。
使用本公司仪器包装箱时允许最高堆码层数为二层。
运输设备途中，仪器面板应朝上。
2、贮存
设备应放置在干燥无尘、通风无腐蚀性气体的室内。
在没有木箱包装的情况下，不允许堆码排放。
设备贮存时，面板应朝上。
并在设备的底部垫防潮物品，防止设备受潮。
测试仪配置清单
主机一台附件箱一只（其中）
产品使用说明书1份测试线1套
打印纸2卷打印机说明书1份
保险丝10A 4只电源线1根
产品合格证保修卡1份。
220kVGIS导电回路电阻测试方法
220kV GIS导电回路电阻测试方法作者：杨泰来源：《科技风》2018年第33期摘要：以临汾热电公司220kV GIS为例，探讨了GIS在安装过程中及不解体检修时的回路电阻测试方法，分析了接地开关对回路电阻测试的影响，并提出了相应的建议。
关键词：GIS；回路电阻；接地开关Abstract：Taking the 220KV GIS of linfen thermoelectric company as an example，this paper discusses the loop resistance test method of GIS during installation and maintenance，analyzes the influence of grounding switch on circuit resistance test，and puts forward corresponding suggestions.Key words：GIS；loop resistance；grounding switch气体绝缘开关设备（gas insulated switchgear，GIS），它是把断路器、隔离开关、电压及电流互感器、母线、避雷器、电缆终端盒、接地开关等元件，按电气主接线的要求，依次连接，组合成一个整体，并且全部封闭于接地的金属外壳中，壳体内充以一定压力的SF6气体，作为绝缘和灭弧介质。
具有占地面积小、维护量低、可靠性高的特点。
临汾热电公司GIS由河南平高电气股份有限公司生产，型号为ZF11-252（L）。
额定电压220kV，主接线采用双母线接线方式。
有2回出线、3回主变进线、1个母联、2个测量保护共8个间隔。
出线为套管架空线，进线为变压器直连。
除主母线为三相共箱式外，其余元件为分箱式。
1 回路电阻GIS回路电阻测试是GIS重要的交接和预防性试验项目。
母线导体电阻分为两大部分：①导体本身的固有阻值，与导体的结构、电导率关系较大；②连接部位的接触电阻。
SF6封闭组合式电器(GIS)试验方法
GIS断路器试验方法一．测量绝缘电阻※在《电气设备预防性试验规程》中，断路器的整体绝缘电阻未做具体规定，可与出厂值及历年试验结果或同类型的断路器作比较来判断。
※ 110KV及以上SF6断路器，一次回路对地绝缘电阻应大于5000 MΩ※断路器的分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MΩ1．工具选择2500V兆欧表2．步骤⑴断开断路器的外侧电源开关；⑵验证确无电压；⑶分别摇测A对地、A断口；B对地、B断口；C对地、C断口的绝缘值，并记录；⑷分别摇测A对B；B对C；C对A的绝缘值，并记录；二．测量导电回路及各线圈的直流电阻※断路器的分、合闸线圈及合闸接触器线圈的直流电阻值与产品出厂试验值比较，应无明显差别。
测量主回路的导电电阻，不应超过产品技术条件规定值的1.2倍※常见断路器每相导电回路电阻标准（参考值）如下表。
断路器每相导电回路电阻标准（参考值）断路器型号电阻值μΩ断路器型号电阻值μΩSN－10，SN1－10 <95 DW8－35 250SN2－10 95 DW3－110G 1600－1800SN2－10G 75 DW3－220 1200SN3－10 26 DW6－35 < 450SN10－10Ⅱ，SN10－10Ⅱc ≤60 ZN－10 ≤150SN10－10Ⅲ≤17 ZN4－10/1000－16 100SN10－35， SN10－35C ≤75 QF－63 ≤400（每相）SW2－35， SW2－35C <70 QF－110 ≤400（每相）SW3－35（额定电流600A）550 CN2－10（额定电流600A）250SW3－110 160 CN2－10（额定电流1000A）120SW3－110G 180 LW－220 ≤250SW4－220 600 ZN4－10K/11000－16 100SW6－110 180 KW1－110 150SW6－220（额定电流1.2KA）450 KW1－220 400SW6－330，SW6－330I ≤600 KW2－220 170SW7－220 ≤190 KW3－110 45 DW1－35 550 KW3－220 110 DW2－110 800 KW4－110A 60 DW2－220 1520 KW4－220，KW4－220A 130 DW3－110 1100－1300 KW3－35 200 1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧⑴断开断路器各侧电源；⑵连续跳合几次开关；⑶合上K；⑷先调好电流值，再接通mV表；⑸测量3次，求取平均值。
高压断路器的高压试验方法及安全措施处理
高压断路器的高压试验方法及安全措施处理摘要：电力试验是及时发现电力设备绝缘缺陷的有效手段，它可以准确测试电力设备实际运行中的参数变化，诊断电力设备是否能够正常运行。
高压试验检测到的信息可以作为电力设备安全运行的判断依据，对于电力设备能够长期稳定运行具有重要意义。
电力设备试验已成为电力系统设备运行维护的重要环节之一，因此，要想保障电力系统安全有效运行，保证操作人员的人身安全及人们生产生活的正常进行，就必须对电力设备进行高压试验。
关键词：电力设备；高压试验；影响因素；安全措施一、断路器的基本认识断路器（俗称开关）是指能够关合、承载和开断正常回路条件下的电流，并且能够关合在规定时间内承载和开断异常回路条件（如短路条件）下的电流的机械开关装置。
1.1断路器的主要结构以及组成部分通常情况下，断路器的组成部分可以概括成以下几种: 倒导流、灭弧装置、绝缘装置以及操作机构。
而断路器的组成部分可以分成五种分别是: 开断、绝缘支撑、基座、转动、操作机构。
断路器的主要结构可以用下图进行描述。
操作机构的组成部分可以分成四个部分，分别是: 能量转换部分、联动部分、保持部分以及释放部分。
1.2断路器的作用断路器是电力系统最重要的控制和保护设备，它可以对电源以及线路起到保护的作用，在正常的工作情况下，断路器既要能切断和接通正常情况下的空载电流和负荷电流；在故障情况下，断路器能与保护及自动装置配合，迅速切断故障电流，防止事故扩大，这样就可以对电路起到一种保护作用。
1.3断路器的主要分类断路器如果按照按灭弧介质分，可以分为SF6断路器、少油断路器、多油断路器、真空开关；如果按机构类型分，可以分为弹簧操作机构、液压操作机构（空气、氮气为储能介质）、液压弹簧（GIS）、电磁机构。
二、高压断路器的高压试验方法高压断路器是指额定电压为3kV及以上的断路器。
具有相当完善的灭弧机构和足够的断流能力，又称高压开关。
高压断路器的额定开断电流是指在规定条件下开断最大短路电流有效值。

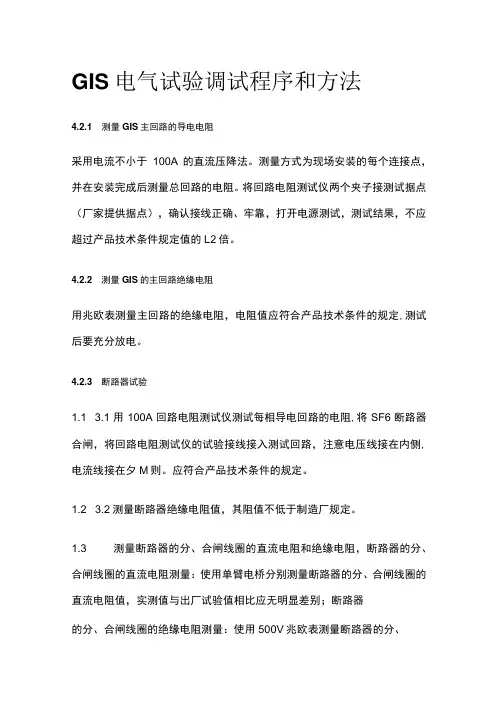

GIS电气试验调试程序和方法全套
GIS电气试验调试程序和方法4.2.1 测量GIS主回路的导电电阻采用电流不小于100A的直流压降法。
测量方式为现场安装的每个连接点，并在安装完成后测量总回路的电阻。
将回路电阻测试仪两个夹子接测试据点（厂家提供据点），确认接线正确、牢靠，打开电源测试，测试结果，不应超过产品技术条件规定值的L2倍。
4.2.2 测量GIS的主回路绝缘电阻用兆欧表测量主回路的绝缘电阻，电阻值应符合产品技术条件的规定,测试后要充分放电。
4.2.3 断路器试验1.1 3.1用100A回路电阻测试仪测试每相导电回路的电阻,将SF6断路器合闸，将回路电阻测试仪的试验接线接入测试回路，注意电压线接在内侧,电流线接在夕M则。
应符合产品技术条件的规定。
1.2 3.2测量断路器绝缘电阻值，其阻值不低于制造厂规定。
1.3 测量断路器的分、合闸线圈的直流电阻和绝缘电阻，断路器的分、合闸线圈的直流电阻测量：使用单臂电桥分别测量断路器的分、合闸线圈的直流电阻值，实测值与出厂试验值相比应无明显差别；断路器的分、合闸线圈的绝缘电阻测量：使用500V兆欧表测量断路器的分、合闸线圈的绝缘电阻，其绝缘电阻值不应低于10MΩo1.4 测量断路器的分、合闸时间及同期性，使用断路器测试仪进行断路器的分、合闸时间及同期性的测试；在断路器的额定操作电压、液压下进行测量。
将断路器测试仪的合、分闸控制导线分别接入断路器二次控制回路，用试验接线将断路器一次各断口的引线接入测试仪的时间通道。
在额定操作电压及额定液压下对SF6断路器进行分、合操作，测出各相合、分闸时间及同期性。
实测数据应符合产品技术条件的规定。
1.5 测量断路器的分、合闸速度，使用断路器测试仪进行断路器的分、合闸速度的测量，试验与断路器的分、合闸时间及同期性的测试同步进行,将测速传感器可靠接入断路器机构的速度测量运动部件上进行测量，在断路器的额定操作电压、液压下进行断路器的分、合闸速度测试，断路器的分、合闸速度实测数据应符合产品技术条件的规定。

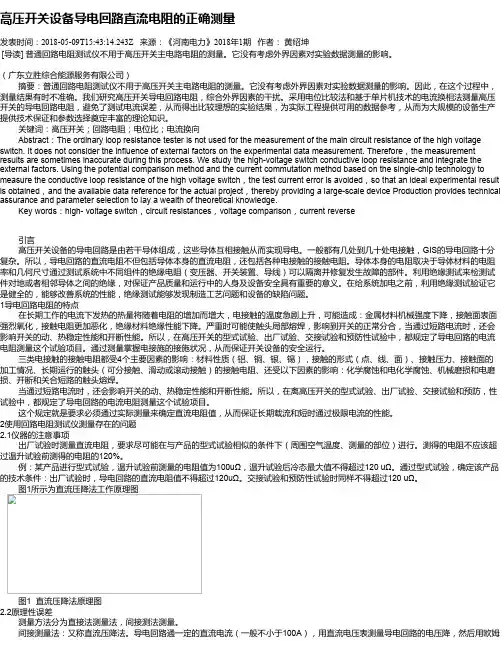

高压开关设备导电回路直流电阻的正确测量
