PROE变量教程

大家都让开，我来~~~~~~~关于proe中的config.pro配置文件PROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。

但大多数显得过于理论化，而不便于初学者理解，可操作性不强。

本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。

配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。

掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。

同时也是从初学者到进阶提高的必经之路。

所以，还是要静下心来，好好看一看。

当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。

我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。

下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。

打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。

再次运行AUTO CAD时，我们会发现之前设置都还有效。

用同样的方法，在PROE里就不灵了！听说在选项里可以设置中英文双语菜单……听说还可以设单位……听说还要设公差……听说还可以改颜色……。

好的，费了大半天劲都一一改好了，这下放心了，关掉PROE。

再一次打开PROE时，一看，傻眼了，之前明明设好的怎么又没了呢！你可能会觉得——这什么鬼烂软件，人家其他软件都是这样设，它就不行！告诉你，这就是PROE的配置文件在作怪！你没有保存这些配置文件，也没有放到适当的位置！这下你应该知道，这些配置文件是用来干嘛的了。

那么配置文件（有些书也叫映射文件）又包括哪些呢？下面介绍常用的几个config.pro——系统配置文件，配置整个PROE系统gb.dtl——工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

format.dtl——工程图格式文件（可以简单的理解为图框）的配置文件。

table.pnt——打印配置文件，主要设置工程图打印时的线条粗细、颜色等。

A4.pcf——打印机类型配置文件，主要设置工程图打印出图时的比例、纸张大小等。

config.win.1——（1为流水号，每改一次自动增加）操作界面、窗口配置文件，比如说我们可以在这个文件中设置模型树窗口的大小，各种图标、工具栏、快捷键在窗口的位置等等。

Tree.cfg——模型树配置文件，主要设置在模型树窗口显示的内容、项目。

当然还会有更多，这里不再一一介绍。

补充说明的是：以上提到的文件名命名，后缀名是必须的，文件名有些可以自定义，我没有全部试。

一般来讲按系统默认的名称就可以了也没必要自定义文件名。

除了config.pro以外，其它配置文件都要在config.pro中指定才有效。

虽然有这么多种配置文件，但不是所有配置文件都是必须要有的，有些可以视个人情况不设置。

如何使这么多的配置文件都起作用呢？稍后讲解，请继续往下看……二、系统配置文件config.pro（一）config.pro文件在哪里？我们先在D盘新建一个文件夹peizhi（注：这个位置是随意的，只为了方便后面的讲解）在PROE中依次打开工具——选项，就会弹出下面这个窗口。

刚打开时,这个窗口内是空的！在选项中填入menu_translation值填入both，点右边的添加/更改，这时窗口中就会多了一行。

再点排序旁边的保存图标，修改文件名，将文件保存在peizhi文件夹内，点OK，再关闭选项设置窗口，如下图所示打开peizhi文件夹，我们就会看到一个config.pro文件。

也就是说这个config.pro是我们自己创建的！这个就是我们要讲的第一个配置文件config.pro（注意后缀是pro），通常我们称之为系统配置文件或直接称config，这个配置文件直接影响整个proe软件的配置。

把PROE当成一个企业，它就是企业的老总！总管全局，其它配置文件只能算是部门经理，分管各自某一块的工作。

PROE有各种各样不同的配置文件，用哪个config.pro说了算！比如我们后面要介绍的打印配置文件table.pnt，要使用这个文件，先到老总这来登记一下。

就要在config.pro中加入一条选项pen_table_file 值指向你的table.pnt文件，才能正确调用。

（二）config.pro文件怎样才起作用？设好了config.pro还要放在恰当的位置，才能正确调用！这是初学者最容易忽略的问题。

Config.pro可以放在启动目录下，也可以放在PROE安装目录的text目录下面，这样才能顺利加载。

（很多书上用加载这个词，其实你可以简单的理解为调用、起作用）我建议你把config.pro放在启动目录下，不要放在PROE安装目录的text目录下面，以免造成管理混乱，重装又没备份等问题。

我建议，所有的配置文件全部放在一个文件夹中，再把启动目录指向这个文件。

比如我上面说的peizhi，就把所有配置文件放在peizhi文件夹里！那么怎么设置启动目录呢？我们可以在桌面的PROE图标上按鼠标右键，选属性，就出现下面这个窗口，选上面的快捷方式，有个起始位置一行，换上D:\peizhi，按确定。

这样启动目录就设置好了，很简单吧？如下图所示好，我们再来测试一下效果。

刚才我们已经在config.pro中设置了menu_translation为both，并保存在peizhi里。

关闭PROE，然后重新再打开PROE。

新建一个零件，直接按确定。

依次点击编辑——设置，这时就会出现2001以前的下拉菜单了，有中英文菜单，说明我们的设置成功了！（前提是你安装了简体中文版PROE而不是英文版，而且只有出现下拉菜单时才会有中英文双语显示）如下图所示，说明设置成功。

（三）config.pro文件怎么编辑，怎么加选项？我们再打开peizhi文件夹，里面只有一个config.pro文件。

这个文件是可以用记事本打开进行编辑，这点很重要！在config.pro文件上按鼠标右键——属性，可以看到打开方式一行，点更改，在列出的程序中选择记事本，确定。

回到文件夹，我们直接双击就可以打开这个config.pro文件了。

这是编辑config.pro的第一种方法！我们可以看到，文件中几有一行，没错!就是我们刚才设置的menu_translation both。

以后，我们继续增加选项时，都可以这样打开查看。

我们也可以直接在这个文件里加入选项，我们再加一行：tol_mode nominal（选项和值之前要有一空格）保存文件，关闭记事本。

如下图在config.pro中增加选项，还有一种方法。

你应该已经知道了，因为我上面讲过。

对，就是在PROE里改！在PROE中依次打开工具——选项，这时在弹出窗口中还只有一行，这时我们打开，浏览到peizhi文件夹，把config.pro文件打开，这时就会看到有两行了！注意把选项后项的窗口中把间隔调好，把说明显示出来，这样可以看到该选项是起什么作用的。

我们继续添加选项，在选项一行，我们填入pro_unit_sys，值选择mmks，（有些选项是没得选择的，可以输入）点添加更改，并保存到peizhi文件夹里（文件名不变直接确定即会覆盖），再点应用，确定，关闭设置窗口关闭设置窗口,我们再回到peizhi文件夹中，用记事本打开config.pro，就可以看到有三行了，多了一行pro_unit_sys mmks，说明增加选项设置成功！经过上面的操作，用两种方法添加选项，你应该可以自由地在config.pro中加选项了。

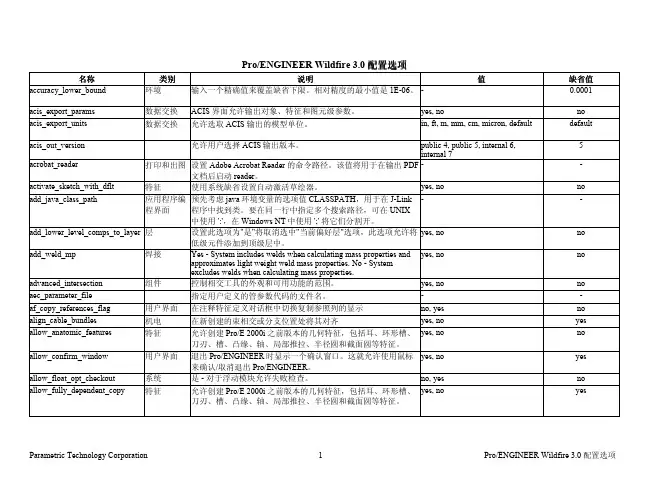

这里需要提醒的是，某些选项的值，是带*号的，是系统默认值，这些选项是可以不加的。

因为系统默认就是这样，加了也是多余的！如下图所示（四）关于config.pro中的快捷键快捷键是PROE的一大特色和亮点，可以将几个连续的步骤集合成一个命令。

这与auto cad 不是一个概念，在auto cad中输入L，就可以启动画直线命令，其实在我看来这并不算什么快捷键，充其量只不过是输入简化命令而已。

而PROE的快捷键可以是几个操作的集合。

比如我们在2001中依次点击下拉菜单的特征——创建——加材料——拉伸——实体——完成——单侧——完成——选平面，如果我们把这些点击过程定义成一个快捷键“EX”，那么我们直接用键盘输入“EX”就可以直接进入到选平面的步骤了！这就是PROE快捷键的魅力！为什么到现在还很多人在用2001？其中一个原因就是他们用惯了自己的快捷键，用熟了就很快很方便，不想改了。

难怪有人说得更直接——“PROE不用快捷键，叫我怎么活？！”虽然有些夸张，但快捷键的确可以很大程度上直接提高我们的建模画图效率。

但对于初学者来说，不建议使用快捷键。

先摸清楚基本操作，等以后熟练了再说。

快捷键是保存在config.pro中的！这点很重要，很多书讲config.pro就把这点给忘了。

很多人问为什么设了快捷键不起作用？是因为没有保存在config.pro中，或者配置文件没有正确调用。

快捷键在config.pro中以mapkey开头后面是一大段的语句，是一些命令的记录。

如下图所示，以“dm”作为快捷键，删除内存中不显示的文件。

关于快捷键的创建这里不再讨论。

这里需要提醒的是，当我们下载或者使用别人的config.pro文件时，注意要识别哪些是快捷键，以免造成误操作。

如果你不想使用他的快捷键建议将mapkey开头的语句全部删除。

如果能看懂前面的东西，config.pro的基本操作和使用基本没问题了。

下面我们再来延伸一下，算是进阶提高吧！（五）为什么有些选项设了还是不起作用？我们再打开工具——选项，进入config.pro设置窗口。

请仔细看，在选项前面有个图标，比如menu_translation 前面是个电脑图标，这样的图标会有三种，电脑、闪电、火柴棒（先这么叫吧！）必须注意，这三个图标意义是不同的！,如下图所示电脑——选项设置后要重新运行PROE后才生效。
