一、软件需求说明书 本次设计利用MATLAB/C++/C（使用MATLAB）编程工具编写潮流计算，实现对节点电压和功率分布的求取。 潮流方程的求解基本方法是迭代，包括牛顿-拉夫逊法，以及P-Q分解法，本次设计采用牛顿迭代法。 牛顿迭代法（Newton's method）又称为牛顿-拉夫逊方法，它是牛顿在17世纪提出的一种在实数域和复数域上近似求解方程的方法。多数方程不存在求根公式，因此求精确根非常困难，甚至不可能，从而寻找方程的近似根就显得特别重要。方法使用函数f(x)的泰勒级数的前面几项来寻找方程f(x) = 0的根。牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。 牛顿迭代法是取x0 之后，在这个基础上，找到比x0 更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0 的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。 3
二、概要设计说明书 1、编写潮流计算程序 本程序主要分为七个模块：数据导入模块、节点导纳矩阵模块、编号判断模块、收敛条件判定模块、雅可比矩阵模块、迭代计算模块、计算输出参数模块。 下图为潮流迭代框图。
节点编号输入原始数据数据交互
设定初值，k=0计算失配功率ΔPi、ΔQiMax{|ΔPi,ΔQi|}形成雅可比矩阵J否
解修正方程，得到U(k)、Q(k)进行收敛后的有关计算
输出结果
形成节点导纳矩阵YBk=k+1是
2、数据的输入测试 本次设计是将《电力系统分析》课本P88例题进行潮流计算。 3、运行得出结果 得出电压、有功功率、无功功率、角度的数据。 4、进行实验结果验证 4
三、详细设计说明书 1、数据导入模块： 利用Excel输入已知节点、支路数据，通过“读取”将数据导入MATLAB中。 2、节点导纳矩阵模块： 利用已知的电阻电抗及导纳的值，根据导纳的计算公式，计算出节点的自导纳及节点间的互导纳的值，按照节点编号组成导纳矩阵，利用MATLAB“real”和“imag”调用导纳矩阵中的实部和虚部，分别形成电导和电纳的矩阵。
3、编号判断模块： 当首节点在变压器左侧，设为1，位于变压器右侧，设为2，既非1也非0为不含变压器； 节点类型为PQ时，为1，节点类型为PV时，为2，节点类型为VƟ时，为3。 4、收敛条件判定模块： 根据节点的类型赋初值，并进行失配功率的初步计算，判断是否符合收敛条件max{ΔPi，ΔQi}<104-。如不符合，则进行后续的计算。
5、雅可比矩阵模块： 根据节点类型确定雅克比矩阵的阶数，然后根据n维非线性方程组的修正方程求出雅克比矩阵。 6、迭代计算模块： 解修正方程，并进行收敛条件判断，如不符合条件则进行下一次迭代，以一直到符合条件为止。 7、计算输出参数模块： 当满足收敛条件max{ΔPi，ΔQi}<104-
时，结束迭代计算，计算电压、
有功功率、无功功率、电压角度等参数。 5
四、程序代码 clear %清除变量； filename='E:\MATLAB\zhilu.xlsx'; a=xlsread(filename); %读取支路信息； filename='E:\MATLAB\jiedian.xlsx'; c=xlsread(filename); %读取节点信息
b=zeros(a(1,7)); %定义节点导纳矩阵 G=zeros(a(1,7)); B=zeros(a(1,7)); for i1=1:(a(1,7)) if (a(i1,5)==0) %%%首节点在变压器左侧 b(a(i1,1),a(i1,1))=b(a(i1,1),a(i1,1))+1/(a(i1,3)+1j*a(i1,4));
b(a(i1,2),a(i1,2))=b(a(i1,2),a(i1,2))+1/((a(i1,3)+1j*a(i1,4))*a(i1,6)^2);
b(a(i1,1),a(i1,2))=b(a(i1,1),a(i1,2))+(-1/((a(i1,3)+1j*a(i1,4))*a(i1,6)));
b(a(i1,2),a(i1,1))=b(a(i1,2),a(i1,1))+(-1/((a(i1,3)+1j*a(i1,4))*a(i1,6)));%%%进行导纳计算
G(a(i1,1),a(i1,1))=real(b(a(i1,1),a(i1,1))); G(a(i1,2),a(i1,2))=real(b(a(i1,2),a(i1,2))); G(a(i1,1),a(i1,2))=real(b(a(i1,1),a(i1,2))); G(a(i1,2),a(i1,1))=real(b(a(i1,2),a(i1,1)));
B(a(i1,1),a(i1,1))=imag(b(a(i1,1),a(i1,1))); B(a(i1,2),a(i1,2))=imag(b(a(i1,2),a(i1,2))); B(a(i1,1),a(i1,2))=imag(b(a(i1,1),a(i1,2))); B(a(i1,2),a(i1,1))=imag(b(a(i1,2),a(i1,1))); elseif (a(i1,5)==1) %%%首节点在变压器右侧
b(a(i1,1),a(i1,1))=b(a(i1,1),a(i1,1))+1/((a(i1,3)+1j*a(i1,4))*a(i1,6)^2); b(a(i1,2),a(i1,2))=b(a(i1,2),a(i1,2))+1/(a(i1,3)+1j*a(i1,4));
电力系统潮流计算matlab程序
电力系统潮流计算matlab程序电力系统潮流计算是电力系统运行和规划中的重要环节，它用于计算电力系统中各节点的电压、功率和电流等参数。
随着电力系统规模的不断扩大和复杂性的增加，传统的手工计算方法已经无法满足需求，因此，利用计算机编程进行潮流计算成为了一种必要的选择。
Matlab是一种功能强大的科学计算软件，它提供了丰富的数学函数和工具箱，可以方便地进行电力系统潮流计算。
下面我将介绍一下如何使用Matlab编写电力系统潮流计算程序。
首先，我们需要建立电力系统的节点模型。
节点模型是电力系统中各节点的电压、功率和电流等参数的数学表示。
在Matlab中，我们可以使用矩阵来表示节点模型。
假设电力系统有n个节点，我们可以定义一个n×n的复数矩阵Y来表示节点之间的导纳关系，其中Y(i,j)表示节点i和节点j之间的导纳。
同时，我们还需要定义一个n×1的复数向量V来表示各节点的电压，其中V(i)表示节点i的电压。
接下来，我们需要编写潮流计算的主程序。
主程序的主要功能是根据节点模型和潮流计算算法，计算出各节点的电压、功率和电流等参数。
在Matlab中，我们可以使用循环语句和矩阵运算来实现潮流计算。
具体的计算过程可以参考电力系统潮流计算的算法。
在编写主程序之前，我们还需要定义一些输入参数，如电力系统的节点数、发电机节点和负荷节点等。
这些参数可以通过用户输入或者读取文件的方式获取。
同时，我们还需要定义一些输出参数，如各节点的电压、功率和电流等。
这些参数可以通过矩阵运算和循环语句计算得到，并输出到文件或者显示在屏幕上。
最后，我们需要进行程序的测试和调试。
可以通过输入一些测试数据，运行程序并检查输出结果是否正确。
如果发现程序有错误或者结果不准确，可以通过调试工具和打印调试信息的方式进行调试。
总之，利用Matlab编写电力系统潮流计算程序可以提高计算效率和准确性，为电力系统的运行和规划提供有力的支持。
当然，编写一个完整的潮流计算程序需要考虑很多细节和特殊情况，这需要有一定的电力系统和编程知识。

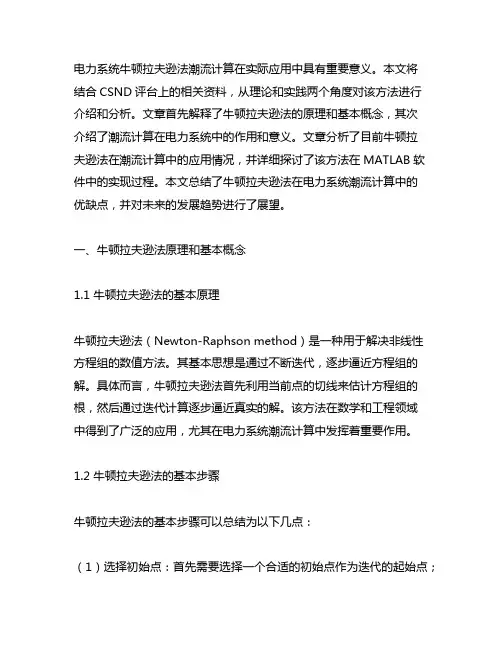

csdn电力系统牛顿拉夫逊法潮流计算matlab
电力系统牛顿拉夫逊法潮流计算在实际应用中具有重要意义。
本文将结合CSND评台上的相关资料，从理论和实践两个角度对该方法进行介绍和分析。
文章首先解释了牛顿拉夫逊法的原理和基本概念，其次介绍了潮流计算在电力系统中的作用和意义。
文章分析了目前牛顿拉夫逊法在潮流计算中的应用情况，并详细探讨了该方法在MATLAB软件中的实现过程。
本文总结了牛顿拉夫逊法在电力系统潮流计算中的优缺点，并对未来的发展趋势进行了展望。
一、牛顿拉夫逊法原理和基本概念1.1 牛顿拉夫逊法的基本原理牛顿拉夫逊法（Newton-Raphson method）是一种用于解决非线性方程组的数值方法。
其基本思想是通过不断迭代，逐步逼近方程组的解。
具体而言，牛顿拉夫逊法首先利用当前点的切线来估计方程组的根，然后通过迭代计算逐步逼近真实的解。
该方法在数学和工程领域中得到了广泛的应用，尤其在电力系统潮流计算中发挥着重要作用。
1.2 牛顿拉夫逊法的基本步骤牛顿拉夫逊法的基本步骤可以总结为以下几点：（1）选择初始点：首先需要选择一个合适的初始点作为迭代的起始点；（2）计算雅可比矩阵：根据当前点的数值，计算出雅可比矩阵，该矩阵用于估计方程组的根；（3）更新迭代点：利用雅可比矩阵和当前点的值，计算出新的迭代点；（4）判断收敛性：判断新的迭代点是否满足收敛条件，如果满足则停止迭代，否则返回第（2）步继续计算。
以上就是牛顿拉夫逊法的基本步骤，通过不断迭代，最终可以得到方程组的解。
二、潮流计算在电力系统中的作用和意义2.1 潮流计算的概念潮流计算是电力系统中一种重要的分析方法，其主要目的是确定系统中各个节点的电压幅值和相角。
通过潮流计算可以得知系统中各元件的功率、电压、电流等信息，为系统的安全稳定运行提供重要数据支撑。
2.2 潮流计算的意义潮流计算在电力系统中具有重要的意义，主要体现在以下几个方面：（1）系统规划：在电力系统的规划设计阶段，潮流计算可以帮助工程师确定系统中各个节点的电压和功率分布，为系统的合理规划提供依据。
基于MATLAB进行潮流计算
基于MATLAB进行潮流计算本文介绍了基于MATLAB软件的潮流计算方法。
电力系统潮流计算方法分为手算潮流和计算机潮流计算两类。
手算潮流主要适用于规模较小的辐射型电力潮流计算，而计算机潮流计算有两种途径：编程实现网络方程的迭代求解和借助电力系统分析仿真软件搭建系统模型完成潮流计算。
MATLAB具有强大的矩阵运算功能和电力系统仿真平台，可以为实现潮流计算提供更便捷的手段。
本文采用极坐标形式牛顿─拉夫逊法进行潮流计算，为其他形式的潮流计算提供借鉴。
Abstract: The power flow n method can be divided into two categories: hand n of tidal current and computer power flow XXX simplified equivalent circuits。
making it XXX: programming XXX ns。
or using power system XXX system model for power flow n。
MATLAB are has strong matrix ns and its power system XXX-Raphson method of power flow n in polar coordinates with MATLAB are。
and can serve as a reference for other forms of power flow n.1.电力系统中的牛顿法潮流计算是一种常用的电力系统分析方法。
该方法基于节点电压的相等条件和潮流方程的等式条件，通过迭代求解电压和相位的不平衡量，最终得到各节点的电压、相位和功率等参数。
2.牛顿法潮流计算的步骤包括输入系统原始数据、形成节点导纳矩阵、给定各节点电压初值、计算功率偏差向量、判断收敛条件、计算雅克比矩阵、解修正方程、计算节点电压和相位的修正值、迭代计算直至满足收敛条件、计算各节点功率等参数并输出计算结果。
基于MATLAB的电力系统潮流计算_毕业设计论文
基于MATLAB的电⼒系统潮流计算_毕业设计论⽂基于MATLAB的电⼒系统潮流计算摘要潮流计算是电⼒系统最基本、最常⽤的计算。
根据系统给定的运⾏条件、⽹络接线及元件参数，通过潮流计算可以确定各母线的电压（幅值及相⾓），各元件中流过的功率、整个系统的功率损耗等。
潮流计算是实现电⼒系统安全经济发供电的必要⼿段和重要⼯作环节。
因此潮流计算在电⼒系统的规划设计、⽣产运⾏、调度管理及科学研究中都有着⼴泛的应⽤。
本次设计的主要⽬的就是⾯向⼀般的电⼒⽹络，形成节点导纳矩阵，确定合适的算法，编写通⽤的计算程序，得到计算结果。
设计中主要介绍了⽜顿拉夫逊和PQ分解两种算法，PQ分解法虽然在结构上⽐⽜顿法更加简化，但是针对⼀般⽹络现代计算机在存储空间及计算速度上已经⼗分强⼤，鉴于对⽜顿法的熟悉与其算法的直观性，本次设计在编程时采⽤了⽜顿拉夫逊法的直⾓坐标形式。
解⽅程的过程利⽤Matlab的强⼤计算功能，编写M语⾔，合理设置变量，实现通⽤计算功能。
关键词: 电⼒系统，潮流计算，⽜顿—拉夫逊法，Matlab。
AbstractPower system load flow calculation is the most basic and commonly used calculations. Given according to the system operating conditions, the network connection and device parameters can be determined by power flow calculation of the bus voltage (magnitude and phase angle), the power flowing through the components, overall system power consumption and so on. Flow calculation is to achieve economic development of power system supply the necessary means and important part of the work. Therefore flow calculation in power system planning and design, production and operation, scheduling management, and scientific research have a wide range of applications.The main purpose of this design is for the general electricity network, the formation of the node admittance matrix, determine the appropriate method, the preparation of general-purpose computer program to get results. Introduces the design and the PQ decomposition Newton Raphson two algorithms, PQ decomposition although the structure is more streamlined than the Newton method, but for the general network of modern computer storage space and computing speed has been very strong, in view of the Newton Familiar with its intuitive algorithm, this design in programming using Newton Raphson polar form. The process of solving equations using matlab powerful computing capabilities, the preparation of M language, a reasonable set variables, to achieve general-purpose computing functions.Keywords: power system, power flow calculation, Newton - Raphson method, Matlab.⽬录摘要 (I)Abstract ................................................................................................................................................ II ⽬录.................................................................................................................................................... I II 1 引⾔ .. (1)1.1 潮流计算⽬的 (1)1.2 潮流计算意义 (1)1.3 潮流计算发展史 (1)1.4基于MATLAB 的电⼒系统潮流计算发展前景 (2)2简单电⼒系统潮流计算 (4)2.1简单辐射⽹络的潮流计算 (4)2.1.1简单⽀路的潮流分布和电压降落 (4)2.1.2 辐射型⽹络的⼿⼯潮流计算⽅法 (6)2.2 简单环⽹的潮流计算 (7)2.2.1两端电压相等 (7)2.2.2两端电压不相等 (8)3 复杂电⼒系统潮流计算的计算机算法 (10)3.1电⼒⽹络⽅程及等值电路 (10)3.2节点导纳矩阵形成及修改 (11)3.3节点的分类 (14)3.3.1 PQ节点 (14)3.3.2 PV节点 (14)3.3.3 平衡节点 (14)3.4潮流计算的约束条件 (15)3.5⽜顿-拉夫逊法（直⾓坐标） (15)3.5.1⽜顿-拉夫逊法的推导过程 (15)3.5.2潮流计算时的修正⽅程（直⾓坐标） (17) 3.5.3雅可⽐矩阵的特点: (19)3.5.4⽜顿-拉夫逊法计算步骤 (19)3.6 P-Q分解法潮流计算 (20)3.6.1 P-Q分解法潮流计算概述 (20)3.6.2 P-Q分解法的潮流计算步骤 (20)3.6.3 P-Q分解法的特点 (21)4 Matlab概述 (22)4.1Matlab简介 (22)4.2 Matlab中的变量 (22)4.3 Matlab编程 (23)4.3.1矩阵的输⼊ (23)4.3.2矩阵的运算 (24)4.3.3 MatLab的控制流 (24)5 ⽜顿法潮流计算程序设计及实例 (26)5.1⼿算 (26)5.2计算机算法的数据输⼊ (29)5.3潮流计算程序 (30)5.3 计算结果分析 (36)结论 (37)参考⽂献 (38)附录A 程序流程图 (39)附录B Matlab仿真 (40)致谢 (1)1 引⾔1.1 潮流计算⽬的电⼒系统潮流计算是研究电⼒系统稳态运⾏情况的⼀种基本电⽓计算。
电力系统潮流分析matlab代码
functiontisco% 这是一个电力系统潮流计算的程序n=input( '\n 请输入节点数:n=') ;m =input( '\n 请输入支路数: m =') ;ph=input( '\n 请输入平衡母线的节点号:ph=') ;B1=input( '\n 请输入支路信息: B1=') ;% 它以矩阵形式存贮支路的情况, 每行存贮一条支路% 第一列存贮支路的一个端点% 第二列存贮支路的另一个端点% 第三列存贮支路的阻抗% 第四列存贮支路的对地导纳% 第五列存贮变压器的变比, 注意支路为1% 第六列存贮支路的序号B2=input( '\n 请输入节点信息: B2=') ;% 第一列为电源侧的功率% 第二列为负荷侧的功率% 第三列为该点的电压值% 第四列为该点的类型: 1 为PQ 节点,2 为PV 节点,3 为平衡节点A =input( '\n 请输入节点号及对地阻抗: A =') ;ip=input( '\n 请输入修正值: ip=') ;% ip为修正值Y =zeros( n) ;e=zeros( 1,n) ;f=zeros( 1,n) ;no=2*ph-1;fori=1:nif A( i,2) ~=0p=A( i,1) ;Y(p,p) =1./A( i,2) ;endendfori=1:mp=B1( i,1) ;q=B1( i,2) ;Y( p,p) =Y( p,p) +1./( B1( i,3) *B1( i,5) ^2+B1( i,4) ./2;Y( p,q) =Y( p,q) -1./( B1( i,3) *B1( i,5) ) ;Y(q,p) =Y( p,q) ;Y( q,q) =Y( q,q) +1./B1( i,3) +B1( i,4) ./2;endG =real( Y ) ;B=imag( Y ) ;fori=1:ne( i) =real( B2( i,3) ) ;f( i) =imag( B2( i,3) ) ;S(i) =B2( i,1) -B2( i,2) ;V(i) =B2( i,3) ;endP=real( S) ;Q =imag( S) ;[ C ,D ,D F ] =xxf( G ,B ,e,f,P ,Q ,n,B2,ph,V ,no) ;J=jacci( Y ,G ,B ,P ,Q ,e,f,V ,C ,D ,B2,n,ph,no) ; [ De,D f] =hxf( J,D F,ph,n,no) ;t=0;whilem ax( abs( D e) ) >ip& m ax( abs( D f) ) >ipt=t+1;e=e+D e;f=f+D f;[ C ,D ,D F] =xxf( G ,B ,e,f,P,Q ,n,B2,ph,V ,no) ;J=jacci( Y ,G ,B ,P,Q ,e,f,V ,C ,D ,B2,n,ph,no) ; [ De,D f] =hxf( J,D F ,ph,n,no) ;endv=e'+f'*j;fori=1:nhh( i) =conj( Y( ph,i) *v( i) ) ;endS(ph) =sum( hh) *v( ph) ;B2( ph,1) =S( ph) ;V =abs( v) ;jd=angle( v) *180/pi;result1=[ A( :,1) ,real( v) ,imag( v) ,V ,jd,real( S.') , imag( S.') ,real( B2( :,1) ) ,imag( B2( :,1) ) ,real ( B2( :,2) ) ,imag( B2( :,2) ) ] ;fori=1:ma( i) =conj( ( v( B1( i,1) ) /B1( i,5) -v( B1( i,2) ) ) /B1( i,3) ) ;b( i) =v( B1( i,1) ) *a( i) -j*B1( i,4) *v( B1( i,1) ) ^2/2;c( i) =-v( B1( i,2) ) *a( i) -j*B1( i,4) *v( B1( i,2) ) ^2/2;endresult2=[ B1( :,6) ,B1( :,1) ,B1( :,2) ,real( b.') ,imag ( b.') ,real( c.') ,imag( c.') ,real( b.'+c.') ,imag( b.'+c.') ] ;printout( t,result1,S,b,c,result2) ;typeresult.mfunction[ C,D ,D F] =xxf( G ,B,e,f,P,Q ,n,B2,ph,V ,no) % 该子程序是用来求取D Ffori=1:nifi~=phC(i) =0;D(i) =0;for j=1:nC( i) =C( i) +G( i,j) *e( j) -B( i,j) *f( j) ;D( i) =D( i) +G( i,j) *f( j) +B( i,j) *e( j) ;endP1=C(i) *e( i) +D( i) *f( i) ;Q 1=C(i) *f( i) -D( i) *e( i) ;V 1=e(i) ^2+f( i) ^2;if B2( i,4) ==2p=2*i-1;D F( p) =P( i) -P1;p=p+1;D F( p) =V( i) ^2-V 1^2;elsep=2*i-1;D F( p) =P( i) -P1;p=p+1;D F( p) =Q( i) -Q 1;endendendD F=D F';ifph~=nD F( no,:) =[ ] ;D F( no,:) =[ ] ;endfunction [ D e,D f] =hxf( J,D F,ph,n,no)% 该子函数是为求取D e D fD X =J\D F;D X 1=D X ;x1=length( D X 1) ;ifph~=nD X( no) =0;D X( no+1) =0;fori=( no+2) :( x1+2)D X(i) =D X 1( i-2) ;endelseD X =[ D X 1,0,0] ;endk=0;[ x,y] =size( D X ) ;fori=1:2:xk=k+1;D f( k) =D X( i) ;D e( k) =D X( i+1) ;endfunctionJ=jacci( Y ,G ,B,P,Q ,e,f,V ,C,D ,B2,n,ph,no) % 该子程序是用来求取jacci矩阵fori=1:nswitch B2( i,4)case 3continuecase 1for j=1:nif j- =i& j- =phX 1=G( i,j) *f( i) -B( i,j) *e( i) ;X 2=G( i,j) *e( i) +B( i,j) *f( i) ;X 3=-X 2;X 4=X 1;p=2*i-1;q=2*j-1;J(p,q) =X 1;m =p+1;J( m ,q) =X 3;q=q+1;J(p,q) =X 2;J( m ,q) =X 4;else if j==i& j~=phX 1=D( i) +G( i,i) *f( i) -B( i,i) *e( i) ;X 2=C( i) +G( i,i) *e( i) +B( i,i) *f( i) ;X 3=C( i) -G( i,i) *e( i) -B( i,i) *f( i) ;X 4=-D( i) +G( i,i) *f( i) -B( i,i) *e( i) ;p=2*i-1;q=2*j-1;J(p,q) =X 1;m =p+1;J( m ,q) =X 3;q=q+1;J(p,q) =X 2;J( m ,q) =X 4;endendendcase 2for j=1:nif j~=i& j~=phX 1=G( i,j) *f( i) -B( i,j) *e( i) ;X 2=G( i,j) *e( i) +B( i,j) *f( i) ;X 3=0;X 4=0;p=2*i-1;q=2*j-1;J(p,q) =X 1;m =p+1;J( m ,q) =X 3;q=q+1;J(p,q) =X 2;J( m ,q) =X 4;else if j==i& j~=phX 1=D( i) +G( i,i) *f( i) -B( i,i) *e( i) ; X 2=C( i) +G( i,i) *e( i) +B( i,i) *f( i) ; X 3=0;X 4=0;p=2*i-1;q=2*j-1;J(p,q) =X 1;m =p+1;J( m ,q) =X 3;q=q+1;J(p,q) =X 2;J( m ,q) =X 4;endendendendendifph~=nJ( no,:) =[ ] ;J( no,:) =[ ] ;J( :,no) =[ ] ;J( :,no) =[ ] ;end。
电力系统分析大作业matlab三机九节点潮流计算报告
电力系统分析大作业一、设计题目本次设计题目选自课本第五章例5-8,美国西部联合电网WSCC系统的简化三机九节点系统,例题中已经给出了潮流结果，计算结果可以与之对照。
取ε=0.00001 。
二、计算步骤第一步,为了方便编程,修改节点的序号,将平衡节点放在最后。
如下图：9第二步，这样得出的系统参数如下表所示:第三步，形成节点导纳矩阵。
第四步，设定初值：；，。
第五步，计算失配功率=0，=—1。
25，=-0.9，=0，=-1,=0，=1。
63，=0。
85；=0.8614，=-0。
2590，=-0。
0420，=0。
6275,=—0.1710,=0.7101。
显然,。
第六步,形成雅克比矩阵（阶数为14×14）第七步，解修正方程，得到：—0.0371,—0.0668，—0.0628，0.0732，0.0191，0。
0422，0。
1726，0。
0908；0.0334,0.0084，0。
0223，0.0372，0。
0266，0。
0400。
从而—0.0371，—0。
0668,—0.0628,0.0732，0。
0191,0.0422，0.1726，0。
0908；1。
0334，1.0084，1.0223，1。
0372,1.0266,1.0400。
然后转入下一次迭代。
经三次迭代后。
迭代过程中节点电压变化情况如下表：迭代收敛后各节点的电压和功率：最后得出迭代收敛后各支路的功率和功率损耗：三、源程序及注释由于计算流程比较简单,所以编写程序过程中没有采用模块化的形式，直接按顺序一步步进行。
disp（'【节点数：】');[n1］=xlsread（’input。
xls'，'A3：A3’）%节点数disp('【支路数：】'）；[n]=xlsread（'input.xls',’B3:B3’）％支路数disp（’【精度：】');Accuracy=xlsread(’input。
电力系统潮流计算的MATLAB辅助程序设计,潮流计算程序(精编文档).doc
【最新整理，下载后即可编辑】电力系统潮流计算的MATLAB辅助程序设计潮流计算，通常指负荷潮流，是电力系统分析和设计的主要组成部分，对系统规划、安全运行、经济调度和电力公司的功率交换非常重要。
此外，潮流计算还是其它电力系统分析的基础，比如暂态稳定，突发事件处理等。
现代电力系统潮流计算的方法主要:高斯法、牛顿法、快速解耦法和MATLAB的M语言编写的MATPOWER4.1，这里主要介绍高斯法、牛顿法和快速解耦法。
高斯法的程序是lfgauss，其与lfybus、busout和lineflow程序联合使用求解潮流功率。
lfybus、busout和lineflow程序也可与牛顿法的lfnewton程序和快速解耦法的decouple程序联合使用。
(读者可以到MATPOWER主页下载MATPOWER4.1,然后将其解压到MATLAB目录下，即可使用该软件进行潮流计算)一、高斯-赛德尔法潮流计算使用的程序：高斯-赛德法的具体使用方法读者可参考后面的实例，这里仅介绍各程序的编写格式:lfgauss：该程序是用高斯法对实际电力系统进行潮流计算，需要用到busdata和linedata两个文件。
程序设计为输入负荷和发电机的有功MW和无功Mvar，以及节点电压标幺值和相角的角度值。
根据所选复功率为基准值将负荷和发电机的功率转换为标幺值。
对于PV节点，如发电机节点，要提供一个无功功率限定值。
当给定电压过高或过低时，无功功率可能超出功率限定值。
在几次迭代之后(高斯-塞德尔迭代为10次)，需要检查一次发电机节点的无功出力，如果接近限定值，电压幅值进行上下5%的调整，使得无功保持在限定值内。
lfybus：这个程序需要输入线路参数、变压器参数以及变压器分接头参数。
并将这些参数放在名为linedata的文件中。
这个程序将阻抗转换为导纳，并得到节点导纳矩阵。
busout：该程序以表格形式输出结果，节点输出包括电压幅值和相角，发电机和负荷的有功和无功功率，以及并联电容器或电抗器的有功和无功功率。
第六章MATLAB在电力系统潮流计算中的应用实例.
图4-1
2机5节点系统
1)字段baseMVA是一个标量，用来设置基准容量，如100MVA。
2)字段bus是一个矩阵，用来设置电网中各母线参数。
① bus_i用来设置母线编号(正整数)。
② type用来设置母线类型, 1为PQ节点母线, 2为PV节点母线, 3为
平衡(参考)节点母线，4为孤立节点母线。
④ Qmax和Qmin用来设置接入发电机(电源)的无功功率最大、最
小允许值。
⑤ Vg用来设置接入发电机(电源)的工作电压。
⑥ mBase用来设置接入发电机(电源)的功率基准,如果为默认值,就
是baseMVA变量的值。
⑦ status用来设置发电机(电源)工作状态, 1表示投入运行, 0表示退
出运行。
③ Pd和Qd用来设置母线注入负荷的有功功率和无功功率。
④ Gs、Bs用来设置与母线并联电导和电纳。
⑤ baseKV用来设置该母线基准电压。
⑥ Vm和Va用来设置母线电压的幅值、相位初值。
⑦ Vmax和Vmin用来设置工作时母线最高、最低电压幅值。
⑧ area和zone用来设置电网断面号和分区号，一般都设置为1，前
-0．06900
0
1．05000
0．435704
2
0．875129
-0．076619
1．0793
52
0．314147
1．037934
-0．07406
2
1．05000
0．383817
3
0．862445
-0．083228
1．0779
37
0．311611
1．036437
-0．07472
0
1．05000
基于matlab的pq分解法电力系统潮流计算
基于P-Q分解法的电力系统潮流计算摘要电力系统潮流计算是研究电力系统稳定运行情况的一种重要的计算，在电力系统规划设计和现有电力系统运行方式的研究中，都需要利用它来定量地分析比较供电方案或运行方式的合理性、可靠性和经济性。
本文主要介绍了电力系统潮流计算的基本原理（包括电力网络的数学模型和潮流计算的数学模型）及潮流计算常用的几种方法，着重介绍了P-Q分解法。
P-Q 分解法是潮流计算的常用方法之一，派生于用极坐标表示的牛顿-拉夫逊法，是牛顿-拉夫逊法的一种简化计算方法，可以提高运算的速度。
其中比较详细地讲述了P-Q分解法的形成过程及计算流程，而且结合一个具有代表性的算例，用P-Q分解法进行潮流计算，其计算过程是通过MATLAB软件实现的，并对计算结果进行了简要的分析。
关键词：电力系统潮流计算，P-Q分解法，MATLAB软件Based on P - Q Decomposition Method of The Power SystemFlow CalculationABSTRACTPower System Flow Calculation is an important analysis and calculation of power system steady-state operation,. In the study of power system design and the current operation mode are required Power Flow Calculation to quantitatively analyzed and compared to the program or run mode power supply reasonable, reliability and economy or not.This article mainly introduced the basic principles of Power System Flow Calculation (including the mathematical model of electric power network and the mathematical model of power flow calculation) and the main methods of power flow calculation, introduces the P - Q Decomposition Method. P - Q Decomposition Method is one of the commonly used method to compute the tidal current, derived from Newton - Ralph expressed in polar coordinate method, Newton - Ralph Method, a simplified calculation method can improve the speed of operation. One more detail tells the story of the formation process of P - Q Decomposition Method and calculation process, and combined with a typical example, using P - Q Decomposition Method for power flow calculation, the calculation process is implemented by MATLAB software, and the calculation results are analyzed in brief.KEY WORDS:Power System Flow Calculation，P - Q Decomposition Method，MATLAB software目录前言 (1)第1章绪论 (2)1.1 潮流计算简介 (2)1.2 潮流计算的意义及其发展 (2)1.2.1 潮流计算的意义 (2)1.2.2 潮流计算的现状及其发展 (3)1.3 本毕业设计的主要内容 (3)第2章电力系统潮流计算的基本原理 (5)2.1 电力网络的数学模型 (5)2.1.1 电力网络的基本方程式 (5)2.1.2 节点导纳矩阵及其性质 (7)2.2 潮流计算的数学模型 (8)2.2.1 潮流计算的节点分类 (8)2.2.2 潮流计算的基本方程 (9)2.2.3 潮流计算的约束条件 (10)第3章潮流计算的方法 (12)3.1 高斯-赛德尔法 (12)3.1.1 高斯-赛德尔法的基本原理 (12)3.1.2 高斯-赛德尔法的潮流计算过程 (12)3.2 牛顿-拉夫逊法 (14)3.2.1 牛顿-拉夫逊法的基本原理 (14)3.2.2 牛顿-拉夫逊法的潮流计算过程 (14)3.3 P-Q分解法 (15)第4章P-Q分解法潮流计算 (16)4.1 极坐标下的潮流计算模型 (16)4.2 P-Q分解法潮流计算 (18)4.3 P-Q分解法潮流计算的基本步骤 (20)第5章算例验证与分析 (22)5.1 MATLAB软件 (22)5.2 算例 (22)5.2.1 算例说明 (22)5.2.2 潮流计算过程 (23)5.3 算例结果分析 (27)结论 (28)谢辞 (29)参考文献 (30)附录 (31)外文资料翻译 (40)前言电力是衡量一个国家经济发展的主要指标，也是反映人民生活水平的重要标志，它已成为现代工农业生产、交通运输以及城乡生活等各方面不可或缺的能源和动力。
基于Matlab的电力系统潮流分析
基于Matlab的电力系统潮流分析摘要：潮流计算是电力系统分析中的一种最基本的计算，它的任务是对给定的运行条件确定系统的运行状态，是进行故障计算、继电保护整定、安全分析的必要工具。
对于简单系统，可以将其分为开式网络和闭式网络手工计算。
对于复杂电力系统，根据定解条件，应用牛顿—拉夫逊法进行计算，在手工计算中，由于涉及大量变量、微分方程、矩阵计算，求解很烦琐，而且容易出错，计算不同系统时需要重新计算。
关键词：潮流分析;牛顿—拉夫逊法;Matlab中图分类号：TU856 文献标识码：A 文章编号：1000-8772(2009)10-0206-03 电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压、各元件中流过的功率、系统的功率损耗等等。
在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性、可靠性和经济性。
此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的基础。
所以潮流计算是研究电力系统的一种很重要和基础的计算。
一、实际电力系统的潮流技术那主要采用牛顿—拉夫逊法牛顿—拉夫逊法(简称牛顿法)在数学上是求解非线性代数方程式的有效方法，其要点是把非线性方程式的求解过程变成反复地对相应的线性方程式进行求解的过程，即通常所称的逐次线性化过程。
(一)基本原理从几何意义上，牛顿—拉夫逊法实质上就是切线法，是一种逐步线性化的方法。
(二)牛顿—拉夫逊法潮流求解过程以下讨论的是用直角坐标形式的牛顿—拉夫逊法潮流的求解过程。
当采用直角坐标时，潮流问题的待求量为各节点电压的实部和虚部两个分量，由于平衡节点的电压向量是给定的，因此待求量共2(n-1)需要2(n-1)个方程式。
事实上，除了平衡节点的功率方程式在迭代过程中没有约束作用以外，其余每个节点都可以列出两个方程式。
求解过程大致可以分为以下步骤：(1)形成节点导纳矩阵；(2)将各节点电压设初值；(3)将节点初值代入相关求式，求出修正方程式的常数项向量；(4)将节点电压初值代入求式，求出雅可比矩阵元素；(5)求解修正方程，求修正向量；(6)求取节点电压的新值；(7)检查是否收敛，如不收敛，则以各节点电压的新值作为初值自第3步重新开始进行狭义次迭代，否则转入下一步；(8)计算支路功率分布，PV节点无功功率和平衡节点功率。
