热工计算书(寒冷地区、50mm岩棉)
供热计算书
供暖计算书
一、设计对象
天津诺德英蓝金融中心项目部办公区活动板房，供暖面积349.92平米。
二、原始资料
1、建筑物用途：活动板房办公建筑
2、气象资料：
采暖室外计算温度：tw=-9℃
室内计算温度：tn=18℃
冬季室外平均风速：Vw=3.1m/s；
风力附加系数： 0.00
热压系数： 0.25
风压系数： 0.70
4、热源情况：由锅炉房供热，供、回水温度90/70℃。
5、建筑物平面见附图。
6、详见建筑平面、立面、剖面图和门窗表
围护结构传热系数见节能表
7、本建筑不设膨胀水箱锅炉房内设置定压设备
三、热负荷基本计算公式
1.通过围护结构的基本耗热量计算公式
基本耗热量
—基本耗热量
F —传热面积
—室内空气计算温度18℃
—室外供暖计算温度-9℃
2.外门开启的冷风侵入耗热量计算公式
—通过外门冷风侵入耗热量
—某围护的基本耗热量
—外门开启外门开启冲入冷风耗热量附加率
四、热负荷计算结果
五、散热器面积计算
321)
(βββn pj t t K Q F -=
㎡
式中 Q ——散热器的散热量，W ；
pj t ——散热器内热媒平均温度，℃；、
n t ——供暖室内就算温度，℃；
K ——散热器的传热系数，W /㎡·℃ 1β——散热器组装片数修正系数；
（取1.0） 2β——散热器连接形式修正系数；
（取1.1）
3β——散热器安装形式修正系数。
（取1.1）。
建筑热工计算书
狄林老年公寓楼服务楼公共建筑节能计算书
设计人：
审核人：
济宁市工业设计院
2012-04-20
一、工程概况
二、计算依据
山东省工程建设标准《公共建筑节能设计标准》（DBJ 14-036-2006）三、计算参数
注： 1、窗墙面积比计算时应取耗热最不利的开间计算。
2、体形系数计算，工程项目为小区时，应取体形系数最大的建筑单体计算
3、建筑面积A
应按《标准》附录A中A.0.1计算。
四、围护结构传热系数计算
注：除外墙外保温做法外的其他节能构造措施均应计算外墙平均传热系数（附：外墙平均传热系数计算过程）。
五、结论：根据《公共建筑节能设计标准》山东省地方标准DBJ14-036-2006
3.4建筑节能设计的判定的3.
4.1指标判定设计建筑围护结构的传热耗热量不超过参照建筑围护结构的传热耗热量，判定设计建筑的建筑热工设计符合节能标准要求。

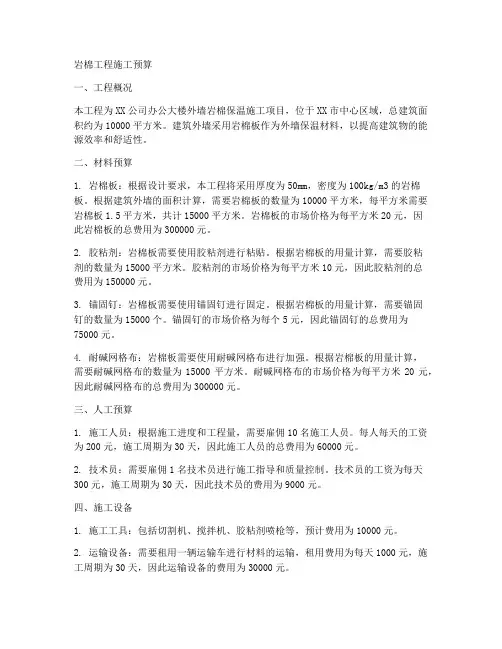

岩棉工程施工预算
岩棉工程施工预算一、工程概况本工程为XX公司办公大楼外墙岩棉保温施工项目，位于XX市中心区域，总建筑面积约为10000平方米。
建筑外墙采用岩棉板作为外墙保温材料，以提高建筑物的能源效率和舒适性。
二、材料预算1. 岩棉板：根据设计要求，本工程将采用厚度为50mm，密度为100kg/m3的岩棉板。
根据建筑外墙的面积计算，需要岩棉板的数量为10000平方米，每平方米需要岩棉板1.5平方米，共计15000平方米。
岩棉板的市场价格为每平方米20元，因此岩棉板的总费用为300000元。
2. 胶粘剂：岩棉板需要使用胶粘剂进行粘贴。
根据岩棉板的用量计算，需要胶粘剂的数量为15000平方米。
胶粘剂的市场价格为每平方米10元，因此胶粘剂的总费用为150000元。
3. 锚固钉：岩棉板需要使用锚固钉进行固定。
根据岩棉板的用量计算，需要锚固钉的数量为15000个。
锚固钉的市场价格为每个5元，因此锚固钉的总费用为75000元。
4. 耐碱网格布：岩棉板需要使用耐碱网格布进行加强。
根据岩棉板的用量计算，需要耐碱网格布的数量为15000平方米。
耐碱网格布的市场价格为每平方米20元，因此耐碱网格布的总费用为300000元。
三、人工预算1. 施工人员：根据施工进度和工程量，需要雇佣10名施工人员。
每人每天的工资为200元，施工周期为30天，因此施工人员的总费用为60000元。
2. 技术员：需要雇佣1名技术员进行施工指导和质量控制。
技术员的工资为每天300元，施工周期为30天，因此技术员的费用为9000元。
四、施工设备1. 施工工具：包括切割机、搅拌机、胶粘剂喷枪等，预计费用为10000元。
2. 运输设备：需要租用一辆运输车进行材料的运输，租用费用为每天1000元，施工周期为30天，因此运输设备的费用为30000元。
五、其他费用1. 施工许可证费用：根据当地政府的要求，需要支付施工许可证费用，预计为5000元。
2. 安全保险费用：为了保障施工人员的安全，需要购买施工保险，预计费用为10000元。
岩棉板热工性能分析
岩棉节能板系统的热工性能分析
1）、热工性能的基本参数
材料导热系数λ：表示物质的热传播的能力。
λ越小，物体的热绝缘性越好。
这个标准是在实验室里，根据ISO 8301的标准，在100℃的条件下测定的，单位是 W/m.K 。
λ值小于0.065W/m.K，这个物体是热的绝缘体。
岩棉板（密度为
传热阻值R：表示一个物体在传播热量时从一侧传播到另一侧受到的阻碍大小。
同物体的厚度和导热系数有关。
R=d(厚度）/ λ（导热系数），单位:㎡·k/W 。
R值越高，表示物体绝热性能越好。
80mm厚的岩棉板的R值为：0.048 W/m.K
传热系数K：是表示热量传播能力的系数。
K=1/R，它的单位是W/m2.K 。
K值越低，表示物体绝热性能越好。
2）、岩棉节能板系统的热工性能
假设条件：80mm厚岩棉节能板，室内不砌其它墙体，系数取夏热冬暖地区。
墙体总传热阻值R：
冬季 RJ0=0.11+0.08/0.048+0.04=1.82 ㎡·k / W
夏季 RJ0=0.11+0.08/0.048+0.05=1.83 ㎡·k / W
总传热系数K：
冬季K=1/1.82=0.55 W/(㎡·K)
夏季K=1/1.83=0.55 W/(㎡·K)
根据2005年建设部制订的《公共建筑节能设计标准》，在“基准建筑”围护结构的构成中的外墙K值广州为2.35W/m2.k。
由此可见，采用80mm厚的岩棉节能板系统，具有良好的保温节能效果，单从保温性能来讲,可直接用于围护墙体。
管道绝热层(冷)热损失计算_GB50264-2013工业设备及管道绝热工程设计规范
绝热层热、冷损失计算以每平米绝热层外表面积表示的热损失量系统要求的维持温度环境温度绝热层外径绝热层内径（金属管道外径）绝热材料导热系数岩棉、玻璃棉管壳通常取0.043以每米管道长度表示的热损失量绝热结构外表面换热系数辐射换热系数对流换热系数无风时（室内）对流换热系数有风时且有风时且绝热结构外表面温度年平均风速天津地区年平均风速为2.4---绝热结构外表面材料的黑度铝合金、不锈钢、镀锌板、彩钢板取0.27依据：GB50264-2013工业设备及管道绝热工程设计规范内层绝热层外径（单层是即绝热层外径）外层绝热层外径绝热结构外表面换热系数（同单层）管道保温（冷）热损失量计算表：说明：在上表白色区域填入基本数据，黄色区域将自动运算出热损失量，负值表示冷损失量0.4772801550 2.40.270.3771.751 双层4.2579.74010.58910.58912.340191.2286.40.043 双层#DIV/0!#DIV/0!00。
允许热损失法计算岩棉厚度
允许热损失法计算岩棉厚度
允许热损失法是一种常用的方法，用于计算岩棉（也称为矿棉）保温材料的厚度。
在这种方法中，我们首先需要确定所需的保温性能，通常以热传导系数（也称为导热系数）来表示。
热传导系数是
材料导热能力的指标，单位是W/(m·K)。
然后，我们需要考虑要保
温的表面积和温度差，这些因素都会影响热损失的计算。
在计算岩棉的厚度时，我们还需要考虑其他因素，例如环境温度、使用寿命、安全因素等。
岩棉的厚度应该能够满足建筑物或设
备的保温需求，同时考虑到材料的耐久性和经济性。
另外，岩棉的厚度计算也需要考虑到安装时可能存在的疏漏和
接头处理，这些因素都会影响保温效果。
因此，在使用允许热损失
法计算岩棉厚度时，需要综合考虑材料的热传导性能、环境条件、
安全因素以及安装质量等多个方面的因素，以确保计算出的厚度能
够满足实际需求并具有经济性和实用性。
总之，允许热损失法是一种综合考虑多种因素的计算方法，用
于确定岩棉保温材料的合适厚度，以确保建筑物或设备在使用过程
中能够达到预期的保温效果。
保温暖棚热工计算书
保温暖棚热工计算书一、承台保温暖棚热工计算天津大道互通式立交D23#承台结构尺寸：长8.2m、宽5.3m、高1.5m，混凝土数量为46.38m3，基坑底面尺寸为10.2m×7.3m，基坑顶面尺寸为12.2m×9.3m，高4米，最低气温为-10℃，暖棚内温度为5℃，暖棚体积375.84m3，混凝土冷却面积81.32㎡,外部量度暖棚的体积375.84-46.38=329.46m3。
计算情况：①计算每小时暖棚耗热量（根据《路桥施工计算手册》P309页公式计算（2008年4月人民交通出版社出版）；M=329.46/81.32=4.05m-1；△T=Tb-Ta=5-(-10)=15℃；K=暖棚结构的平均传热系数，取K=1.4散热系数α=1.5每小时暖棚的耗热量：Q=α 3.6MK△TV=1.5× 3.6× 4.05× 1.4×15×375.84=172612(KJ/h)②计算取暖器数量：单个燃气取暖器最大功率13KW，按照10KW计算则每小时产生热量为10×3600=36000KJ/hN=172612÷36000=4.8因此，暖棚内需放置5个燃气取暖器，能保证-10℃时，暖棚内温度持续维持在5℃。
二、墩柱（肋板）保温暖棚热工计算津沽路分离式立交6#墩柱（高度最大的墩柱）高9.116m，结构尺寸：2m×1.5m，混凝土数量为26.9m3，暖棚结构尺寸5m×4.5m，高10.5m，最低气温为-10℃，暖棚内温度为5℃，暖棚体积236.25m3，混凝土冷却面积66.8㎡,外部量度暖棚的体积236.25-26.9=209.35m3。
计算情况：①计算每小时暖棚耗热量（根据《路桥施工计算手册》P309页公式计算（2008年4月人民交通出版社出版）；M=209.35/66.8=3.13m-1；△T=Tb-Ta=5-(-10)=15℃；K=暖棚结构的平均传热系数，取K=1.4散热系数α=1.5每小时暖棚的耗热量：Q=α 3.6MK△TV=1.5× 3.6× 3.13× 1.4×15×236.25=83855(KJ/h)②计算取暖器数量：单个燃气取暖器最大功率13KW，按照10KW计算则每小时产生热量为10×3600=36000KJ/hN=83855÷36000=2.3因此，暖棚内需放置3个燃气取暖器，能保证-10℃时，暖棚内温度持续维持在5℃。
节能计算书
公共建筑节能计算报告书
项目名称：
计算人：
校对人：
审核人：
设计单位：
计算时间：
计算软件：天正软件-节能系统
软件版本：2013 Build130710
北京天正软件股份有限公司
软件开发单
位：
一、项目概况
二、建筑信息
三、设计依据
1《公共建筑节能设计标准》DB13（J）81-2009；
2《严寒和寒冷地区居住建筑节能设计标注》 JGJ26-2010 3 《采暖通风与空气调节设计规范》GB50019-2003；
4《民用建筑节能设计标准》（JGJ 26－95）
5 《民用建筑热工设计规范》（GB 50176－93）
四、体形系数
五丶外墙主体部位热工计算加气混凝土砌块(岩棉板)
六丶热桥柱
钢筋砼墙（岩棉板）
七丶门窗过梁
钢筋砼墙（岩棉板）
八丶防火隔离带
钢筋砼墙（岩棉板）
九丶外墙平均热工参数计算
十丶分隔采暖与非采暖的隔墙
钢筋砼墙（岩棉板）
十一丶分隔采暖与非采空间的楼板热工计算钢筋砼现浇底板（挤塑板）
十二丶屋顶构造
平屋面（上人屋面）（挤塑板）
坡屋面（非上人屋面）（挤塑板）
十三丶外窗气密性等级判定
十四丶幕墙气密性等级判定
十五丶外窗热工参数计算东向：
西向：
南向：
北向：
十六丶外窗分类按朝向统计
十七丶周边地面热工计算保温防潮地面-1
十八丶非周边地面热工计算保温防潮地面-2
一、静态判断计算结论
根据计算，该工程满足《河北省工程建设标准-公共建筑节能设计标准》（DB13(J)81-2009）的相应要求，需进行热工权衡判断计算。
