苏州直线伸缩位移传感器工作原理

- 1 - 苏州直线伸缩位移传感器工作原理

苏州直线伸缩位移传感器技术具有很高的精度、量程和反应时间，在工业测量领域得到广泛应用。苏州直线伸缩位移传感器是一种用于检测物体位移的传感器，它可以准确测量物体的位移量，以及该位移量的变化情况。

苏州直线伸缩位移传感器主要由激光源、反射镜片、激光器件和检测元件等部件组成，该传感器可以用于测量控制机械设备运动模式的变化。它的原理是：将激光源发射的激光束反射到反射镜片上，反射镜片再将激光束反射到检测元件上，检测元件接收到激光束后，将转换成电信号，随着物体的位移变化，激光束的路径也随之变化，从而可以检测到物体位移的变化情况。

苏州直线伸缩位移传感器的优点是具有较高的精度和量程，具有反应速度快、无论位移、温度和外界干扰都比较稳定的特点，可以精确检测出物体的位移变化。另外，它还可以实现位移测量的无损检测，只需要探测场的测量，可以快速精确的进行测量和控制。

苏州直线伸缩位移传感器的使用范围很广，其应用领域涉及机械、化工、航天航空、能源等多个领域。在机械设备方面，可以应用于钢筋拉力测试仪及研磨机等机械设备的位移控制，还可以用于传送带的速度控制；在化工方面，可以用于监测各种工艺流程参数，如压力、流量、温度等；在航空航天方面，可以用于飞机抛降位置的检测，还可以用于火箭发射架和发射平台的控制；在能源方面，可以用于电力变电站的控制，还可以用于各种电动机的控制。 - 2 - 总的来说，苏州直线伸缩位移传感器的技术已经在工业测量领域得到广泛应用，它可以提供准确的测量结果，具备很强的量程、稳定性和反应速度，以及无损检测能力，在未来的工业发展中将发挥着越来越重要的作用。

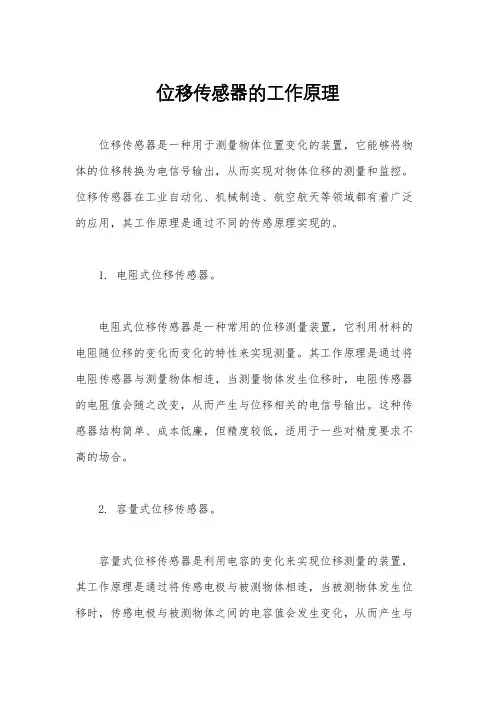

位移传感器的工作原理

位移传感器是一种用于测量物体位置变化的装置，它能够将物体的位移转换为电信号输出，从而实现对物体位移的测量和监控。位移传感器在工业自动化、机械制造、航空航天等领域都有着广泛的应用，其工作原理是通过不同的传感原理实现的。

1. 电阻式位移传感器。

电阻式位移传感器是一种常用的位移测量装置，它利用材料的电阻随位移的变化而变化的特性来实现测量。其工作原理是通过将电阻传感器与测量物体相连，当测量物体发生位移时，电阻传感器的电阻值会随之改变，从而产生与位移相关的电信号输出。这种传感器结构简单、成本低廉，但精度较低，适用于一些对精度要求不高的场合。

2. 容量式位移传感器。

容量式位移传感器是利用电容的变化来实现位移测量的装置，其工作原理是通过将传感电极与被测物体相连，当被测物体发生位移时，传感电极与被测物体之间的电容值会发生变化，从而产生与位移相关的电信号输出。这种传感器具有较高的精度和灵敏度，适用于对测量精度要求较高的场合。

3. 感应式位移传感器。

感应式位移传感器是利用感应原理来实现位移测量的装置，其工作原理是通过将传感线圈与被测物体相连，当被测物体发生位移时，传感线圈中的感应电流会发生变化，从而产生与位移相关的电信号输出。这种传感器具有较高的抗干扰能力和可靠性，适用于一些对环境要求较高的场合。

4. 光电式位移传感器。

光电式位移传感器是利用光电效应来实现位移测量的装置，其工作原理是通过将光源和光电探测器与被测物体相连，当被测物体发生位移时，光源和光电探测器之间的光线强度会发生变化，从而产生与位移相关的电信号输出。这种传感器具有较高的分辨率和稳定性，适用于对测量精度要求较高的场合。

总的来说，位移传感器的工作原理是通过将传感器与被测物体相连，利用不同的物理效应来实现对被测物体位移的测量和监控。不同类型的位移传感器具有不同的特点和适用范围，可以根据实际需求选择合适的传感器进行应用。随着科技的不断进步，位移传感器的测量精度和稳定性将会不断提高，为各个领域的应用提供更加可靠和精准的位移测量技术。

肇庆防爆直线位移传感器工作原理

肇庆防爆系列直线位移传感器采用磁感应原理，主要由静磁体、传感器结构、带弹簧的调整螺母、测量电路，以及具有防爆等级的外壳等组成。

1、静磁体：主要负责带动可动磁体运行，磁体的前后运动或受外力影响时，直线位移传感器能及时反映出来。

2、传感器结构：包括可动磁体、定子、磁芯等，这几部件协调工作，使可动磁体前后发生相应的磁通量变化。

3、调整螺母：可动磁体被带有弹簧力的调整螺母固定，磁体前后运动时，弹簧可控制磁体的移动速度，以保证数据准确度。

4、测量电路：由主机，先进的微处理器，以及准确的位移指示电路构成。它根据由磁通量变化引起的信号幅值改变，及时准确地指示出测量距离。

5、防爆外壳：专为石油、煤矿、炼化厂等潮湿气体环境量身打造，具有防爆等级，可有效防护电器元件等，增加使用寿命。

位移传感器

一、简介

位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。在生产过程中，位移的测量一般分为测量实物尺寸和机械位移两种。按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。模拟式又可分为物性型和结构型两种。常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个重要优点是便于将信号直接送入计算机系统。这种传感器发展迅速，应用日益广泛。位移是和物体的位置在运动过程中的移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

二、工作原理

电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便，价格低廉。磁致伸缩位移传感器通过非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

位移传感器的工作原理 2

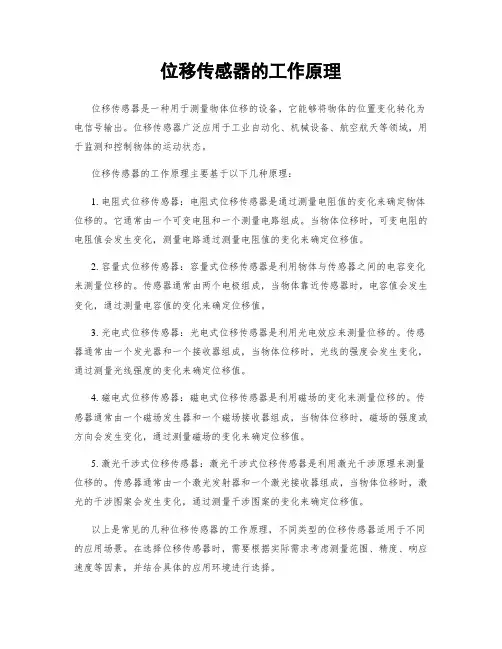

位移传感器的工作原理

位移传感器是一种用于测量物体位移的设备，它能够将物体的位置变化转化为电信号输出。位移传感器广泛应用于工业自动化、机械设备、航空航天等领域，用于监测和控制物体的运动状态。

位移传感器的工作原理主要基于以下几种原理：

1. 电阻式位移传感器：电阻式位移传感器是通过测量电阻值的变化来确定物体位移的。它通常由一个可变电阻和一个测量电路组成。当物体位移时，可变电阻的电阻值会发生变化，测量电路通过测量电阻值的变化来确定位移值。

2. 容量式位移传感器：容量式位移传感器是利用物体与传感器之间的电容变化来测量位移的。传感器通常由两个电极组成，当物体靠近传感器时，电容值会发生变化，通过测量电容值的变化来确定位移值。

3. 光电式位移传感器：光电式位移传感器是利用光电效应来测量位移的。传感器通常由一个发光器和一个接收器组成，当物体位移时，光线的强度会发生变化，通过测量光线强度的变化来确定位移值。

4. 磁电式位移传感器：磁电式位移传感器是利用磁场的变化来测量位移的。传感器通常由一个磁场发生器和一个磁场接收器组成，当物体位移时，磁场的强度或方向会发生变化，通过测量磁场的变化来确定位移值。

5. 激光干涉式位移传感器：激光干涉式位移传感器是利用激光干涉原理来测量位移的。传感器通常由一个激光发射器和一个激光接收器组成，当物体位移时，激光的干涉图案会发生变化，通过测量干涉图案的变化来确定位移值。

以上是常见的几种位移传感器的工作原理，不同类型的位移传感器适用于不同的应用场景。在选择位移传感器时，需要根据实际需求考虑测量范围、精度、响应速度等因素，并结合具体的应用环境进行选择。

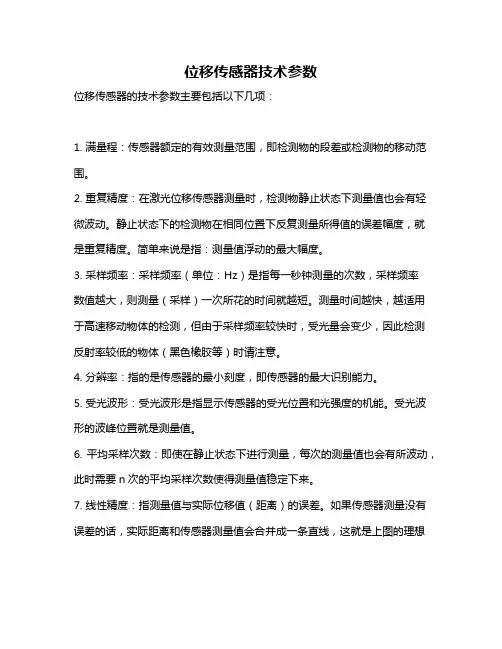

位移传感器技术参数

位移传感器的技术参数主要包括以下几项：

1. 满量程：传感器额定的有效测量范围，即检测物的段差或检测物的移动范围。

2. 重复精度：在激光位移传感器测量时，检测物静止状态下测量值也会有轻微波动。静止状态下的检测物在相同位置下反复测量所得值的误差幅度，就是重复精度。简单来说是指：测量值浮动的最大幅度。

3. 采样频率：采样频率（单位：Hz）是指每一秒钟测量的次数，采样频率数值越大，则测量（采样）一次所花的时间就越短。测量时间越快，越适用于高速移动物体的检测，但由于采样频率较快时，受光量会变少，因此检测反射率较低的物体（黑色橡胶等）时请注意。

4. 分辨率：指的是传感器的最小刻度，即传感器的最大识别能力。

5. 受光波形：受光波形是指显示传感器的受光位置和光强度的机能。受光波形的波峰位置就是测量值。

6. 平均采样次数：即使在静止状态下进行测量，每次的测量值也会有所波动，此时需要n次的平均采样次数使得测量值稳定下来。

7. 线性精度：指测量值与实际位移值（距离）的误差。如果传感器测量没有误差的话，实际距离和传感器测量值会合并成一条直线，这就是上图的理想值。但是，实际情况是，传感器测量值会与理想值之间存在偏差，这就是线性精度。

8. 灵敏度：对于一个仪器来说，灵敏度越高越好，因为越灵敏，对周围环境发生的加速度的变化就越容易感受到，加速度变化大，很自然地，输出的电压的变化相应地也变大，这样测量就比较容易方便，而测量出来的数据也会比较精确的。

9. 零点温漂：环境温度的变化引起的零点平衡变化。一般以温度每变化10℃时，引起的零点平衡变化量对额定输出的百分比来表示，即传感器不受压时的输入由温度变更引起的漂移。

10. 带宽：指的的是传感器可以测量的有效的频带，比如一个传感器有上百HZ带宽的就可以测量振动；一个具有五十HZ带宽的传感器就可以有效测量倾角。

11. 输出方式：数字输出和模拟输出两种方式。数字式传感器向仪表输入的是数字信号；模拟式传感器向仪表输入的是模拟量信号。

位移传感器原理及分类

人们以经典电磁学为理论基础，把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。这就是在生产生活中被广泛应用的位移传感器。

位移传感器

位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。位移是和物体的位置在运动过程中移动有关的量，位移的测量方式所涉及的范围是相当广泛的。小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测，大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。其中光栅传感器因具有易实现数字化、精度高（目前分辨率最高的可达到纳米级）、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点，在机床加工、检测仪表等行业中得到日益广泛的应用。

位移传感器的分类及原理

按工作原理分：电位器式位移传感器

它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。通常在电位器上通以电源电压，以把电阻变化转换为电压输出。线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。因此在电位器的制作中应尽量减小每匝的电阻值。电位器式传感器的另一个主要缺点是易磨损。它的优点是：结构简单，输出信号大，使用方便，价格低廉。

位移传感器计算公式

位移传感器是一种用于测量物体位移的装置，它通过转换物体的位移量为电信号，从而实现对位移的测量。位移传感器广泛应用于工业、科研、航天、医疗等领域，起到了重要的作用。

位移传感器的计算公式是根据其工作原理和特性来确定的。不同类型的位移传感器有不同的计算公式。以下将介绍几种常见的位移传感器，并给出其计算公式。

1. 电感式位移传感器：

电感式位移传感器是利用电感的变化来测量位移的。其计算公式为：

位移 = (电感值 - 基准电感值) / 灵敏度

2. 电容式位移传感器：

电容式位移传感器是利用电容的变化来测量位移的。其计算公式为：

位移 = (电容值 - 基准电容值) / 灵敏度

3. 阻感式位移传感器：

阻感式位移传感器是利用阻感的变化来测量位移的。其计算公式为：

位移 = (阻感值 - 基准阻感值) / 灵敏度

4. 光电式位移传感器：

光电式位移传感器是利用光电效应来测量位移的。其计算公式为：

位移 = (光电信号 - 基准光电信号) / 灵敏度

5. 压阻式位移传感器：

压阻式位移传感器是利用压阻的变化来测量位移的。其计算公式为：

位移 = (压阻值 - 基准压阻值) / 灵敏度

需要注意的是，不同的位移传感器具有不同的灵敏度值，用于确定位移与信号变化之间的关系。灵敏度值是通过实验或者生产厂家提供的技术参数来确定的，用户在使用时需要根据具体的情况进行设置。

位移传感器的计算公式可以帮助用户快速准确地获取位移信息。在实际应用中，用户可以根据计算公式得到的位移值进行进一步的数据处理和分析，以满足自己的需求。

除了计算公式，位移传感器的选型和安装也是非常重要的。用户在选择位移传感器时需要考虑测量范围、精度、响应时间等因素，并根据实际情况选择适合的传感器型号。在安装过程中，用户需要注意传感器与被测物体的接触方式、安装位置等因素，以保证测量的准确性和稳定性。

位移传感器是一种重要的测量装置，其计算公式可以帮助用户准确地获取位移信息。用户在使用位移传感器时需要了解其工作原理、选型和安装等方面的知识，并根据实际情况进行操作。通过合理使用位移传感器，可以提高工作效率，改善产品质量，推动科技进步。

位移传感器的原理及应用

位移传感器（Displacement Sensor）是一种可以测量物体位置或位置改变的装置。它通过将位置信息转换为电信号来实现对位移的测量。位移传感器具有许多运用领域，包括工业自动化、机械工程、机器人技术等。本文将详细介绍位移传感器的原理及应用。

1.电阻位移传感器：电阻位移传感器利用电阻值随物体位移的变化来测量位移。其基本原理是通过测量电阻值变化来确定物体位置。常见的电阻位移传感器包括电阻条、压阻传感器等。

2.容差位移传感器：容差位移传感器也称为电容式位移传感器。它通过测量电容值的变化来检测物体位置。容差位移传感器通常由两个电极组成，当物体靠近或远离电极时，电容值会发生变化。

3.光学位移传感器：光学位移传感器利用光电效应来测量位移。它通过发射光束并利用光电二极管来测量反射光的位置或强度变化来检测物体位置的变化。

4.磁性位移传感器：磁性位移传感器利用磁场的变化来测量位移。它通过测量磁场强度的变化来确定物体位置。常见的磁性位移传感器包括霍尔传感器和磁电传感器等。

5.声波位移传感器：声波位移传感器通过测量声波的传播时间来确定物体位置。它利用声波在空气中传播的特性来进行测量。

1.工业自动化：位移传感器被广泛应用于工业自动化系统中，用于测量和控制机器人、生产线等设备的位移和位置。它可以实现精确的位置控制和定位，提高生产效率和质量。 2.机械工程：位移传感器在机械工程中用于测量机器零件的位移和位置，以及检测机械运动中的振动和冲击。它可以帮助优化机械设计和维修，提高机械系统的性能和可靠性。

3.汽车工业：位移传感器在汽车工业中用于测量车辆零件的位移和位置，如悬挂系统、转向系统、刹车系统等。它可以监测汽车零件的磨损和变形，提供安全稳定的驾驶体验。

4.医疗科学：位移传感器在医疗科学中用于测量人体器官的位移和位置。它可以帮助医生进行准确的医学诊断和手术操作，提高治疗效果和患者生活质量。

位移传感器 2

MTS R-系列位移传感器

产品类型：位移传感器特点：坚固可靠工业用位移传感器.;直线测量、绝对值输出 ;LED指示灯诊断功能 ;无接触测量，没有磨损 ;非线性度低于0.01% ;重复精度达0.001% ;模拟输出，位置速度 ;双重磁铁位置测量 ;100%可调零点和满量程

（1）磁致伸缩式位移传感器

①磁致伸缩式位移传感器的原理

磁致伸缩式位移传感器的核心包括一条铁磁材料的测量感应元件，一般被称为“波导管”，一个可移动的永磁铁，磁铁与波导管会产生一个纵向的磁场。

每当电流脉冲（即“询问信号”）由传感器电子头送出并通过波导管时，第二个磁场便由波导管的径向方向制造出来。当这两个磁场在波导管相交的瞬间，波导管产生“磁致伸缩”现象，一个应变脉冲即时产生。这个被称为“返回信号”的脉冲以超声的速度从产生点（即位置测量点）运行回传感器电子头并被检测器检出来。准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来，这个过程极为快速和精确无误。

利用计算脉冲的运行时间来测量永磁铁的位置提供了一个绝对值的位置读数，而且永远也不需要定期重标或担心断电归零的问题。非接触式的测量消除了机械磨损的问题，保证了最佳的重复性和持久性。

R系列模拟输出提供一组或两组绝对输出，它可以是两个位置或一个位置加一个速度，以直流电压或电流表示，由于传感器电路内置一个16位的D/A转换器，因此输出值十分精确和快速。同时因为位置与速度值都是在传感器内置的电子模块先作处理，所以可直接输出至控制器，从而省去了额外的放大器界面接口的成本和运算时间。通过使用MTS提供的手提编程器或计算软件。用户可以为传感器作100%的零点和满量程调整。编程简单，可参考相关编程资料。（注意：所有MTS位移传感器出厂时已经调好零点和满量程，用户收货后无需重调。如果日后需要作出改动，必须通过编程工具如：手提编程器或计算机软件，这些工具必须另购）
