微型钻头的设计及使用经验

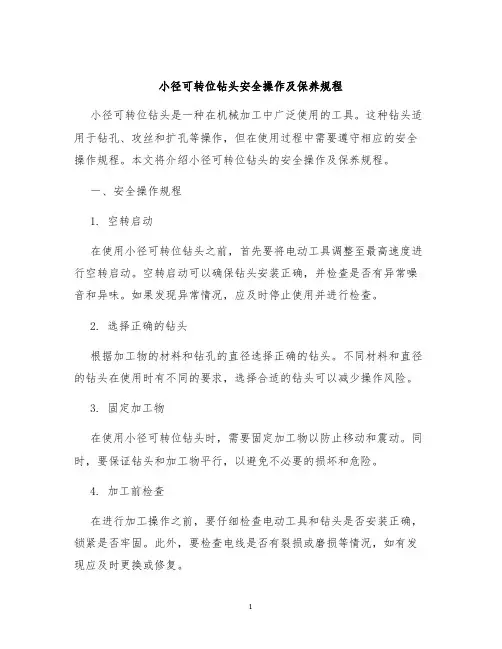

小径可转位钻头安全操作及保养规程
小径可转位钻头安全操作及保养规程小径可转位钻头是一种在机械加工中广泛使用的工具。
这种钻头适用于钻孔、攻丝和扩孔等操作，但在使用过程中需要遵守相应的安全操作规程。
本文将介绍小径可转位钻头的安全操作及保养规程。
一、安全操作规程1. 空转启动在使用小径可转位钻头之前，首先要将电动工具调整至最高速度进行空转启动。
空转启动可以确保钻头安装正确，并检查是否有异常噪音和异味。
如果发现异常情况，应及时停止使用并进行检查。
2. 选择正确的钻头根据加工物的材料和钻孔的直径选择正确的钻头。
不同材料和直径的钻头在使用时有不同的要求，选择合适的钻头可以减少操作风险。
3. 固定加工物在使用小径可转位钻头时，需要固定加工物以防止移动和震动。
同时，要保证钻头和加工物平行，以避免不必要的损坏和危险。
4. 加工前检查在进行加工操作之前，要仔细检查电动工具和钻头是否安装正确，锁紧是否牢固。
此外，要检查电线是否有裂损或磨损等情况，如有发现应及时更换或修复。
5. 穿戴防护装备在使用小径可转位钻头时，应戴上安全手套、护目镜和口罩等防护装备。
这些装备能够减少操作风险，保护人身安全。
6. 加工时保持专注在使用小径可转位钻头进行加工操作时，需要全神贯注，保持警惕。
不要分心于其他事物，特别是不能穿松散的衣物或背包等物品，以避免被卡住或引起其他危险。
7. 停止工作时切断电源在操作结束后，要及时切断电源并停止使用。
在清洁和保养之前，要等待电动工具完全停止，以避免发生意外。
二、保养规程除了进行正确的安全操作之外，还需要注意小径可转位钻头的保养维护，以保证使用寿命和效率。
1. 清洁在使用小径可转位钻头后，要及时清洁，除去加工物中的碎屑和沉积物等污垢。
可以使用压缩空气、刷子或者布条进行清洁。
此外，不要使用酸性或碱性溶液进行清洁，以免对钻头造成损伤。
2. 润滑在使用小径可转位钻头时，需要对钻头进行润滑，以减少磨损和摩擦，同时提高加工效率。
可以使用机械油或锂基润滑脂进行润滑，涂抹时需注意适量，不要涂抹过多。
手工磨钻头的方法和技巧
手工磨钻头的方法和技巧手工磨钻头的方法和技巧作为一个手艺人，从钻头的选择到磨制细节，每一步都需要认真对待。
精心磨制的钻头可以加快工作效率并提高观感。
下面是手工磨钻头的方法和技巧，希望对你有所帮助。
选择正确的钻头选择正确的钻头是成功磨制的第一步。
不同的材料和工作需要不同形状和大小的钻头。
一般而言，较大的钻头适用于粗加工，较小的钻头适用于细加工。
准备工作在磨制钻头前，我们需要先准备好工具和材料。
在磨制钻头时，需要使用磨片和多种研磨材料。
准备好的材料需分别按磨具的不同材质和不同磨头尺寸进行分类，便于使用。
磨头角度选择正确的磨头角度可以让你的钻头切入材料时更加顺畅。
较小的角度可进一步提高精度，但是也会降低切削深度。
最好的角度范围在118~135度之间。
使用磨头当你正在磨钻头时，需要小心地使用磨头。
切记不要迫使磨头向着过于极端的角度进行移动，否则将会失去磨削达到想要的效果。
应该慢慢打圆而不是直接进行切削。
同时，需要确保保持钻头杆平直避免磨坏几何形状。
使用适当的磨具使用适当的磨具可以让你更快速地磨制钻头，但同时也可能损害锋利的钻头。
一般使用小型钻床会更加可靠和稳定，而手工磨削过程中考虑到个人能力问题可以随心所欲的控制切割面，但不建议太多力量加在它上面。
清洁与保养在完成磨制后，需要使用清洁剂或其他磨削剂来清洁钻头并确保其质量。
同时，在使用时，要避免过多插入或者在安装时摆弄钻头，以免磨损破坏。
切记，正确使用和存放孔钻将会让它们保持锋利并且持久不衰。
总结手工磨制钻头需要认真对待，注意细节，并选择正确的钻头和磨具。
如果你按照以上方法进行操作并保持良好的清洁和保养习惯，你将可以获得持久锋利和高质量的钻头，帮助你在工作中取得更好的效果。

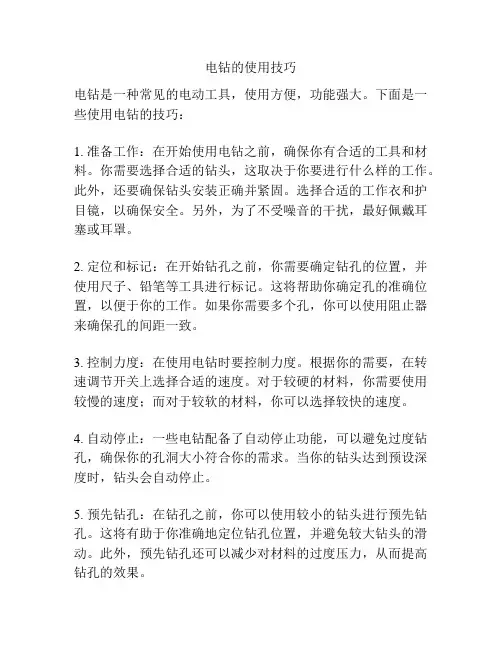

电钻的使用技巧
电钻的使用技巧电钻是一种常见的电动工具，使用方便，功能强大。
下面是一些使用电钻的技巧：1. 准备工作：在开始使用电钻之前，确保你有合适的工具和材料。
你需要选择合适的钻头，这取决于你要进行什么样的工作。
此外，还要确保钻头安装正确并紧固。
选择合适的工作衣和护目镜，以确保安全。
另外，为了不受噪音的干扰，最好佩戴耳塞或耳罩。
2. 定位和标记：在开始钻孔之前，你需要确定钻孔的位置，并使用尺子、铅笔等工具进行标记。
这将帮助你确定孔的准确位置，以便于你的工作。
如果你需要多个孔，你可以使用阻止器来确保孔的间距一致。
3. 控制力度：在使用电钻时要控制力度。
根据你的需要，在转速调节开关上选择合适的速度。
对于较硬的材料，你需要使用较慢的速度；而对于较软的材料，你可以选择较快的速度。
4. 自动停止：一些电钻配备了自动停止功能，可以避免过度钻孔，确保你的孔洞大小符合你的需求。
当你的钻头达到预设深度时，钻头会自动停止。
5. 预先钻孔：在钻孔之前，你可以使用较小的钻头进行预先钻孔。
这将有助于你准确地定位钻孔位置，并避免较大钻头的滑动。
此外，预先钻孔还可以减少对材料的过度压力，从而提高钻孔的效果。
6. 吸尘器：在钻孔过程中，会产生大量的灰尘。
为了保持清洁，你可以使用吸尘器或者安装吸尘器附件来吸取产生的灰尘。
这可以减少灰尘的堆积，同时提高工作区域的可见性。
7. 墙体孔洞：当你需要在墙上钻孔时，你需要确定墙的结构。
如果你不确定墙体的材质和内部结构，最好先使用探针或检测仪来了解这些信息。
这可以帮助你避免钻到电线或其他隐藏的物体。
8. 安全注意事项：在使用电钻时，你需要注意安全。
确保你的工作区域整洁，没有杂物和障碍物。
在钻孔时，保持稳定的姿势，避免过度使用力量。
同时，确保你的手和其他身体部位远离钻头和旋转部件，以免受伤。
总结起来，使用电钻需要准备好合适的工具和材料，正确的安装钻头，同时注意控制力度和使用适当的转速。
预先钻孔可以提高破损的效果，而使用吸尘器可以保持清洁。
电钻使用的技巧
电钻使用的技巧电钻是一种常见的家庭维修工具，也广泛应用于建筑、制造等行业。
掌握电钻的使用技巧可以提高工作效率，保证工作质量，同时也有助于安全操作。
下面将详细介绍电钻使用的技巧。
1.选择正确的电钻和配件。
根据具体任务的要求选择适合的电钻型号和配件。
有时候可能需要使用专门的电钻头或钻头。
确保电钻和配件的尺寸和规格与工作要求相匹配。
2.保证安全操作。
在使用电钻之前，应确保电源处于关闭状态。
在工作中要始终戴上护目镜、口罩和手套等个人防护装备，以防止灰尘和碎屑对眼睛、口腔和手部的伤害。
另外，使用前应检查电钻的电线是否完好无损，是否有漏电现象。
3.固定工件。
在钻孔之前，确保工件已经牢固地固定在工作台上。
这样可以确保钻孔准确并避免工件飞出。
4.选择适当的钻头。
不同的材料和工件需要使用不同类型的钻头。
例如，对于木材，可采用钻点钻头；对于金属，可采用金属刀和螺旋钻头。
同时，可以根据所需孔的直径和深度选择合适的钻头。
5.掌握正确的握持姿势。
在使用电钻时，正确的握持姿势非常重要。
应该用一个手握住电钻的前部，另一个手握住电钻的柄部。
这样可以更好地控制电钻的位置和方向。
6.控制电钻的速度。
电钻通常有多个速度档位。
当钻孔材料较硬时，可以选择较低的速度档位；而当钻孔材料较软时，可以选择较高的速度档位。
同时，避免在开始和结束钻孔时施加过多的力量，以防止钻头滑动或损坏。
7.避免过度钻孔。
钻孔过深可能导致钻头断裂或损坏工件。
在工作中，可以使用深度标尺或精确测量来控制钻孔深度。
一旦达到所需深度，就要停止钻孔。
8.注意冷却。
在钻孔过程中，钻头和工件会产生热量。
长时间的高温可能会导致钻头变钝或者工件损坏。
因此，在钻孔过程中，可以定期停下来，等待片刻以便让钻头和工件冷却。
9.及时清理。
在钻孔结束后，应及时清理工作区域，以避免灰尘和碎屑对下一次工作的影响。
可以使用吸尘器或刷子等工具进行清理。
10.小心存储。
在使用完电钻后，应将其存放在干燥、通风的地方，并放置在儿童无法触及的地方。
PDC钻头使用技术措施
PDC钻头使用技术措施
首先，选用适当的PDC钻头。
根据不同的地质条件和钻井需求，选择合适的PDC钻头参数，包括刀具尺寸、面矩形数、刀头密度等。
正确的选择可以提高钻头的钻进速度和钻井效率，降低故障率。
其次，对PDC钻头进行合理的刃角设计。
刃角是指刀具刃部与钻杆轴线的夹角，合理的刃角设计可以减少切削力，降低钻头的磨损。
根据不同的地层特性和钻井目标，选择合适的刃角，可以提高钻头的稳定性和服务寿命。
第三，进行适当的钻井参数控制。
钻井参数包括转速、进给速度以及泥浆性能等。
合理的钻井参数可以保证钻头在工作时以最佳状态运行，提高钻进速度，减少钻头的磨损和损坏。
根据不同的地质条件和钻井目标，进行钻井参数的优化，可以提高钻头的效率和钻井效果。
第四，加强钻头的维护保养。
定期检查PDC钻头的磨损情况，并及时更换损坏的刀具，可以延长钻头的使用寿命。
在钻进过程中，注意及时清理钻井废料，避免其在钻头上堆积，影响钻头的工作效果。
同时，定期对钻井工具进行清洗、检查和润滑，可以减少钻井工具的故障率，延长使用寿命。
第五，进行合理的钻井操作。
在使用PDC钻头时，需要注意避免钻头的过度震动和振动，避免过大的负荷和冲击力，以免导致钻头的损坏。
同时，需要根据地层特性和钻井目标，合理选择钻进速度和钻进方式，避免过高的转速和过大的进给速度，以免引起过高的温度和磨损。
PDC钻头设计与优选技术
PDC钻头设计与优选技术PDC钻头的设计包括刀体结构设计和PCD片设计两个方面。
刀体结构设计是指设计钻头的外形和内部通道结构，以适应不同的钻井条件和作业需求。
常见的刀体结构包括梯形刀体结构、平底刀体结构和球形刀体结构等。
梯形刀体结构适用于软、中等硬度的岩石，平底刀体结构适用于硬岩和石英等非均质岩石，而球形刀体结构适用于软岩、泥质岩石等易堵塞的地层。
此外，刀体结构还需要考虑通道设计，以确保冷却液和岩屑能够顺利地通过钻头。
PCD片设计是指设计金刚石颗粒的形状、分布和固化方式，以获得更好的切削性能和使用寿命。
常见的PCD片形状包括圆形、矩形和三角形等。
圆形PCD片适用于软岩和泥质岩石，矩形PCD片适用于中等硬度的岩石，而三角形PCD片适用于硬岩和石英等非均质岩石。
此外，PCD片的分布也需要考虑，通常采用均匀分布或者密集分布的方式，以提高整体的切削效果和使用寿命。
固化方式决定了PCD片与刀体之间的结合强度，一般采用高温高压、高温低压和超高压等方式，确保PCD片能够牢固地固定在刀体上。
PDC钻头的优选技术主要是根据不同的地质条件和作业需求来选择最合适的钻头参数。
一般来说，硬度大、磨损大的地层适合选用具有较多PCD片且PDC钻头刃磨度较强的钻头；而软、破碎易塌方的地层则适合选用刃磨度较低的钻头。
此外，还需要考虑钻头的速度和压力等参数，不同的地层压力和速度对切削效果和钻井效率都有影响。
因此，根据具体的地质条件和作业需求，通过试验和模拟分析等方法来选择最合适的钻头参数，可以提高钻井效率和降低成本。
总之，PDC钻头的设计和优选技术是提高钻井效率和保证钻孔质量的关键。
通过合理的刀体结构设计和PCD片设计，可以获取更好的切削性能和使用寿命。
根据不同的地质条件和作业需求来选择最合适的钻头参数，可以提高钻井效率和降低成本。
随着石油工程和地质勘探等行业的不断发展，PDC钻头的设计和优选技术也将不断完善和创新。
快速钻头制作方法
快速钻头制作方法
钻头是一种常见的工具，用于在各种材料上钻孔。
在工业生产和日常生活中，钻头的使用频率非常高。
然而，有时候我们需要一种快速制作钻头的方法，以便在紧急情况下进行修理或加工。
下面介绍一种简单的快速钻头制作方法。
材料准备：
1. 钢材：可以使用废旧的螺丝钉、钢钉、钢管等材料。
2. 砂轮：用于磨削钢材。
3. 钻头：用于钻孔。
步骤：
1. 选择一根合适的钢材，长度约为10厘米，直径约为5毫米。
2. 使用砂轮将钢材的一端磨成尖锐的形状，使其能够切入材料表面。
3. 在钢材的另一端钻一个小孔，直径约为2毫米。
4. 将钻头插入小孔中，用锤子轻敲，使其牢固固定在钢材上。
5. 使用砂轮将钻头的尖端磨尖，使其能够更容易地切入材料表面。
6. 检查钻头的质量，确保其能够正常工作。
这种快速钻头制作方法非常简单，只需要几个常见的材料和工具即可完成。
当我们需要进行紧急修理或加工时，这种方法可以帮助我们快速制作出一根钻头，以便完成工作。
当然，这种钻头的使用寿命可能不如专业的钻头，但在紧急情况下，它可以帮助我们解决问题。
钻头选择和用法
钻头选择和用法钻头是钻孔的重要工具，选择适合的钻头可以提高工作效率和质量。
本文将介绍钻头的选择和使用方法，希望对大家有所帮助。
一、钻头的选择1. 钻头的材质不同材质的钻头适用于不同的工作材料。
钻头的材质有高速钢、硬质合金、钻石等。
高速钢钻头适用于钻软质材料，硬质合金钻头适用于钻硬质材料，而钻石钻头适用于超硬材料的钻孔。
2. 钻头的直径钻头直径的选择应该根据钻孔的要求和工作材料的硬度来决定。
对于较硬的材料，需要选用较小直径的钻头，而对于软质材料可以考虑选用较大直径的钻头。
3. 钻头的长度钻头的长度应该根据钻孔深度来选择。
过长的钻头容易折断，过短的钻头不能钻到预期位置。
4. 钻头的形状钻头的形状有直柄、圆柱、锥形等多种形式。
不同形状的钻头适用于不同的钻孔场合。
例如，锥形钻头可以在不同直径的孔中钻出适合的孔洞，而圆柱形钻头可以钻出标准大小的孔洞。
二、钻头的使用方法1. 钻孔前的准备在钻孔前，应该仔细检查钻头的状态。
如果钻头有损伤或磨损，应该更换新的钻头。
同时，需要选用适合的冷却液，在钻孔时往钻孔位置不断滴入冷却液，以保持钻头的清洁，避免过热和磨损。
2. 钻孔时的操作（1）确定钻孔位置和深度。
（2）将钻头与钻机卡口紧固，开启钻机。
（3）将钻头缓慢地放到工作材料上，施加适当的力量，使钻头慢慢进入材料。
要注意钻孔过程中的速度和力度，不要过快或过慢，避免钻头折断或损伤工件。
（4）如钻头进入物料后未见钻头硬度，则需加压，直至水平位置的手掌如果觉得发热uc0一定要停下来，冷却后再继续。
（5）钻孔完成后，应该用冷却液清洗钻头，并及时清理工作面，以免影响下一次钻孔质量。
三、注意事项1. 钻头使用前，应该先检查其是否完好，避免造成损害。
2. 钻头必须保持冷却，以保证钻头的寿命和工作效率。
3. 钻孔时应该使用适当的加压力度，不要过急或过缓。
4. 钻孔完成后应该及时清洗和保养钻头，避免生锈和损坏。
总之，选择合适的钻头和正确的使用方式，不仅可以提高工作效率，还能够保证钻孔质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微型钻头的设计及使用经验
作者：闵友付
来源：《农机使用与维修》2019年第10期
摘 要：在机器制造过程当中，小孔的钻削加工较为常见，尤其是一些钟表的零件、电子
零件等产品的小孔加工更为突出。文中将结合实践经验简略阐述微型钻头在设计和使用过程中
应注意的问题。
关键词：微型钻头;强度;刚性
中图分类号：TG937 文献标识码：A
doi：10.14031/j.cnki.njwx.2019.10.013
我们通常将直径小于3.175 mm的钻头称为微型钻头，简称为微钻。如果要使微型钻头在
正常使用过程中发挥较高的效率，我们必须考虑较多的因素：例如钻头自身的各项参数、实际
需要加工的孔深、工件安装的完善性以及工件的结构等。只有明确小孔钻削过程中容易出现的
问题，才能有针对性地加以改进和创新，保证小孔钻削的顺利进行。
1 存在的问题
（1）微型钻头直径小、强度不足、螺旋角小、排屑困难，易断裂。
（2）微钻在钻削小孔时切削速度高，产生的切削热较高且散热困难，尤其是工件和钻头
的接触位置温度更高，这就加剧了微钻的磨损程度。
（3）因为微钻的刚性比较差，而且容易弯曲损坏，从而会导致钻出来的孔产生倾斜的現
象。
以上是目前微型钻头在实际应用中存在的主要问题，针对这些问题，我们可以在其结构设
计时适当的作出一些改进。
2 微钻的结构设计
我们日常所说的微钻一般都是指直径在1～3 mm之间的钻头，微钻头的结构形状和标准
的大直径钻头相似，它们都是由螺旋角、钻芯直径、顶角等结构构成，然而钻头柄部的形式和
其他钻头的结构参数却有所不同。微钻头通常选用W6Mo5Cr4V2高速钢作为材料。虽然
W6Mo5Cr4V2高速钢有着非常多的好处，但是用它来做微型钻头的材料反而不是特别理想。
W6Mo5Cr4V2高速钢允许有一定范围的挠度而且能够承受相应的弯曲力。然而，它具有的这
种弹性变形的能力和较低的硬度，也容易使它的耐磨性降低，从而降低了微钻的使用寿命。硬
质合金材料具有较高的硬度和较好的刚性，硬质合金的高耐磨性使其做成微型钻头后速度可以
达到高速钢微钻的3倍之多，而且它的寿命也能够有所提高;与此同时，硬质合金较好的刚性
也有助于钻孔时能够进行正确的定位并保证孔的尺寸。当然，硬质合金也不是万能的，它的高
刚性会让其更容易崩裂，但是细晶粒硬质合金，它的耐磨性和韧性均在一定程度上有所提高，
目前已研究出粒径为0.5 μm以下的WC-Co超细晶粒硬质合金，该种材料的性能比普通的硬质
合金的性能更加优异，因此用它来作为微钻头的材料是最合适不过的。
对于微型钻头来说，小直径钻头端部的面积可以增加30%左右，弯曲强度和扭转刚度可相
应增加两倍左右。此时，钻芯不能形成正锥度，否则会减小切屑槽的截面积，从而阻碍切屑的
清除。
当微钻顶角增大的时候，切削厚度以及单位长度上切削刃的载荷也会相应地增大。而且在
钻削小顶角的孔时，钻头对中的精度较高，抖动和偏摆较小，可以提高钻孔的加工精度。此
次，微钻的顶角选择在90°～105°之间。
3 微型钻头的使用方法和注意事项
微型钻头在使用时如果方法不正确，就算设计得再好在加工时也无法达到预期的效果。在
使用时应注意以下几点。
钻孔前，应使用显微镜和其他设备仔细检查钻头。如果使用低磨削精度的钻头，不仅会降
低钻孔精度，而且在严重的情况下还会使钻头断裂。
微型钻头芯较厚大，切削刃相对较小，如果按一般的周速计算进行加工，不仅会失去钻头
的动平衡，降低孔的加工精度，而且还易造成钻头折断。
为了破碎碎屑，防止堵塞，通常采用分步钻进的方法钻取小直径的深孔，即周期性地从钻
孔中退出。逐步钻孔也有助于防止钻头继续在孔底挤压，这在冷加工硬化材料的加工中尤为重
要。一般认为，逐步切削必须完全取出钻头，但事实并非如此。如果使用中断送料（多次旋转
或短时间），则切屑也可能破碎。
社会在进步，科学在发展，对于微型钻头的改进和研究还会继续进行下去，我们期待着有
一天会研发出更好的材料，更合理的加工方法，使小直径孔的加工能达到令人完全满意的效
果。
参考文献：
[1]王积勇，陆飞宏.在钳工的相关操作过程中对特殊孔进行加工的措施分析[J].新校园（中
旬），2015（2）.
[2]陈慧，栾道成，王正云，等.抑制剂对超细WC-Co硬质合金性能的影响[J]. 中国钨业，
2011（1）.
[3]李晓.浅谈钳工实习如何保证钻孔精度[J].科技视界，2014（28）.
[4]周利.钳工操作中孔加工方法的改进探索[J].城市建设理论研究（电子版），2017（7）.
（04）
