井下节流阀2
1 / 2
井下油嘴的作用：
使天然气的节流、降压、膨胀过程发生在井筒内。通过井下气嘴节流,降低气嘴上部天然气压力,破坏水合物的生成条件,达到防治水合物生成，取消地面保温装置、减少注醇量、提高气井携液能力的目的。
现状分析：
从地下采出天然气，多数情况下都伴随产出气、液两相或多相混合物。对气井，液相物质可能是借助于气体膨胀而被带出地面的。采用井下节流时，由于井下油嘴处的高速流细化液体，因而提高了气体的举液能力。一些井口压力较高的出水气井，在采用井下油嘴后，不仅提高了井口出气温度，消除了冻堵，而且增强了井的排水能力，若在套管环空定期注入泡排剂，效果更明显，能消除或减缓气井的井筒积液，降低液面上升速度，从而延长了油气井的自喷生产周期。井底节流不能改变产层的油气比，但是由于自喷管流速的增加，气体举液能力提高，气液相间滑脱减小，因而沿垂直管的举升更为有效。因此地面油气比相应稳定或略有下降，这与小油管排液机理大致相同。如果说小油管是以减小垂直管流通面积来获得举液所需气流速度，那么井下节流则是变压力能为速度能以获得气体排液最小流速的。
井下油嘴的优点：
水合物冰堵现象发生在地面油嘴，而井下油嘴却能避免的原因主要有两点：
①由于井内自下而上压力下降幅度较小，而井内温度下降幅度较大；②气液混合物经井下油嘴节流后在管线流动与外界油管、环空、套管、地层等所组成的多层壁之间进行热交换，温度升高。而气液混合物经地面油嘴节流后在管线流动时与外界油管、空气之间进行热交换，温度不一定升高，地面与井下热交换场所的环境温度相差很大，特别是北方冬季。因此，井下油嘴安装在一定的深度后，能达到防止井下冻堵的目的。
井下油嘴集输方式是在井下安装油嘴,这样可以在设置井下油嘴位置以上的井筒产生压力降，以达到利用地层本身的能量，调节地层气液流体产量的目的，这样地面集输流程产生的压力降很少，流体不会吸收大量热能，所以井下
2 / 2
油嘴集输方式设备投入成本小，日常维护工作量很少，已成为目前高压油气井油气生产和集输的主要方式。
问题及解决方法：
井下油嘴的问题主要表现在：
打捞困难，材料选择
可退式打捞工具在捞住井下节流气嘴打捞颈后，上提钢丝力量达到一定值时，剪断销钉，便能使卡瓦和胶筒锥体解封，卡瓦解封后外径缩至最小状态并锁紧，解决了井下节流气嘴打捞难的问题，所以可退式打捞工具应逐渐取代其他打捞工具。
上提井下打捞节流气嘴时，如遇卡、遇阻，上提力量达到一定值时，剪断可退销钉，捞爪退出井下节流气嘴打捞颈，所以必须准确计算所使用销钉的剪断力。
因粉末陶瓷不腐蚀，硬度高，利用陶瓷节流气嘴，可提高气嘴耐磨性能和抗腐蚀性能，以提高节流器下井工作时间，值得大力推广。
陆上石油天然气井下作业过程中的井控要求
陆上石油天然气井下作业过程中的井控要求
1洗（压）井作业
1.1 洗（压）井方式、洗（压）井液密度、类型、用量应按设计要求执行。
1.2 洗（压）井施工应安排专人观察压力和出口返液情况。
1.3 最大施工压力应低于井口额定工作压力和套管抗内压强度的80%两者中的最小值。
1.4 压井应不少于1.5个循环周，压井液进出口密度差小于0.02g∕cπΛ停泵油、套压均为零，出口无外溢，再下步作业。
1.5 不能建立循环的油气井，应保持一定的液柱高度平衡地层压力。
1.6 挤注法压井时，施工压力不应超过最大允许关井压力。
2换装井口作业
2.1 换装井口装置前应压稳地层，观察时间不少于换装井口作业周期，出口无异常后，用原密度压井液循环不少于1.5个循环周，再进行作业。
2.2 井口完全密闭无法常规泄压的井，应先确定井内压力情况及流体类型。
2.3 换装前在油管或套管内增设机械屏隙或采用冷冻井口的方式暂堵井筒时，应确保密封有效。
2.4 换装井口装置前，应准备好所需的待换的井口装置、垫环、螺柱、螺母、内防喷工具或抢接装
置。
2.5 换装过程出现溢流，应按照用时最短原则控制井口。
2.6 换装后，应按设计要求试压。
3起、下作业
3.1 起、下抽油杆前，应按设计配备防喷装置，抽油杆简易防喷装置转换接头应与井内抽油杆匹配。
3.2 起、下管柱作业前，按设计要求安装井控装置，并准备好内防喷工具、防喷单根（或短节）及配合接头等，井口未安装防喷器的应准备好简易防喷装置。
3.3 起、下管柱过程中应按设计要求灌液，灌液量以井简液柱压力能平衡施工层最高压力为原则。
3.4 起、下大直径工具时，应密切观察悬重及井口液面；在油气层井段及顶部以上30OnI内，应控制起下速度。
3.5 起、下管柱时应核实灌入液和返出液情况。
3.6 起、下外挂电缆管柱，应备好电缆剪断工具。
3.7 “三高”油气井起管柱完毕，等停期间应下入不少于作业层位以上井深三分之一的管柱。 4钻、磨、套、钱作业
井下作业井控理论试题库
1 作业井控复习题
一、 名词解释
1、溢流
2、井侵
3、地层压力
4、二级井控
5、静液压力
6、湿排代量：
7、司钻法压井：
8、防喷演习：
9、节流压井管汇：
10、干排代量
11、体积法压井
二、 填空
1、在循环时，作用在井底的压力有--- -----、--------------、---------------。
2、作业过程中溢流发生的主要原因有----------、---------------、--------------、--------------、----------------、----------------------。
3、溢流发生的可能现象有---------、------------、-------------、---------------。绝对信号有--------------、---------------、-----------------。
4、防喷器压力选择时需要考虑的因素有----------、------------、------------、-------------、-------------、------------------。
5、井控工作要做到三早------------------、------------------、------------------。
6、根据规定作业井必须有三个设计，即--------------、---------------、--------------------。
7、修井常用防喷器压力级别有--------、-----------、--------------、----------------。
8、放喷管线应安装在当地季节风的-------方向，接出井口--------米以远，通径不小于------------mm，弯头角度不小于----------，每隔--------------米用地锚固定。
石油工程技术 井下作业 各种工况下的关井方法与程序
各种工况下的关井方法与程序
关井是制止地层压力进一步传递的重要环节，也是我们有效制止井控事态趋于恶化的
重要手段，更是一个机会。越早关井越容易，关井的条件越具备。越晚，关井受制因素越
多。
1关井方法
1.1软关井
1.1.1软关井方法是指先开通节流管汇，再关防喷器，最后关节流管汇的关井方法。
1.1.2虽然软关井的操作动作多，速度慢，但在实施过程中可以最大限度的减少流体对井
口产生的“水击效应”，还可在关井过程中实现试关井，所以我国石油企业普遍认可采用
软关井。
1.1.3软关井尽管比硬关井动作多，关井慢，但它防止了“水击效应”作用于井口装置，
还可在关井过程中实施试关井，操作起来比较安全。
1.1.4优点：关井过程中，防止水击效应作用于井口装置，可试关井。
1.1.5缺点：操作时间长，从发现气侵到关井，会有更多的地层流体进入井内。
1.1.6软关井适应下列情况：
1.1.6.1井口溢流速度过高；
1.1.6.2井口装置承压较低；
1.1.6.3地层破裂压力过低。
1.2硬关井
1.2.1在节流管汇处于关闭状态下，就直接关闭环型或闸板防喷器的关井方式，这种关井
方式叫做硬关井。
1.2.2此法关井最迅速，地层流体侵入井眼最少。
1.2.3但在防喷器关闭期间，由于环空流体由流动突然变为静止，对井口装置将产生水击
作用。
1.2.4其水击波又会反作用于整个环空，也作用于套管鞋处与裸眼地层。
1.2.5严重时，可能损坏井口装置，并有可能压漏套管鞋处地层及下部裸眼地层。
1.2.6硬关井适应下列情况：
1.2.6.1井口溢流速度不高；1.2.6.2由于盐水侵入量越大，井壁越不稳定，故尽可能采用本方法；
1.2.6.3井口装置能够承受较大压力。
1.3半软关井
发现溢流后，先适当打开节流阀，再关闭防喷器。此法特点介于硬关井与软关井之间。
1.4迅速关井的优点
1.4.1制止地层流体继续进入井内，及时控制住井口。
1.4.2保持井内有尽可能高的液柱，使关井后的套管压力值较小，有利于实现安全压井。
井口安全阀控制系统说明书
井口安全阀控制系统说明书
1 of 5
江苏金石机械集团有限公司 井口安全阀控制系统说明书
一、 安全及注意事项
1、本设备的操作人员应接受供应商的培训，包括工作原理，日常操作，日常保养，安全注意事项。
2、设备的调试应该由本公司认可的人员进行。同时，用户的操作人员在现场培训。
3、设备的系统压力不能超过铭牌所规定的压力，不经过供应商的同意，任何人都不能自行调整高、低压限压阀和增压泵的输出压力，不得自行调整安全阀的设定压力，否则一切后果与供应商无关。
4、需定期检查泵的保护系统、安全阀等装置，每年必须年检一次。
5、保养更换部件时，应咨询供应商，采用经供应商认同的规格的部件，不得自行更换，否则一切后果与供应商无关。
二、 概述
主要技术参数
1、手动液压泵输出：105Mpa（15000PSI）
2、工作温度：-29℃～121℃
3、易熔塞熔化温度：130℃
4、高压限压阀：0～70Mpa，出厂系统设定为9.5Mpa。
低压限压阀：0～70Mpa，出厂系统设定为2.5Mpa。
5、压力传感器量程：0～70Mpa。
6、油箱容积：30升。
7、设备外型如下图：
井口安全阀控制系统说明书
2 of 5
江苏金石机械集团有限公司 三、 设备的主要组成与功能
1.油箱 2.手动泵 3. 高压蓄能器 4. 低压蓄能器 5. 高压溢流阀 6. 低压溢流阀
7.高压压力开关
1. 供油系统：不锈钢油箱（9）--容量30L，带液位液温计，空气滤清器，吸油滤清器，废油排放阀（10），液压油为耐低温-30℃低粘度液压油。
2. 手动液压泵（1-1～2）：最大输出压力15000psi，排量0.5L/min，用于打开地面安全阀、井下安全阀和日常补压。
3. 高压截止阀阀（2-1～3）：15000psi
高压截止阀2-1：井下安全阀开关，向井下安全阀供压，打开井下安全阀并维持其开启，正常生产时处于关闭状态。

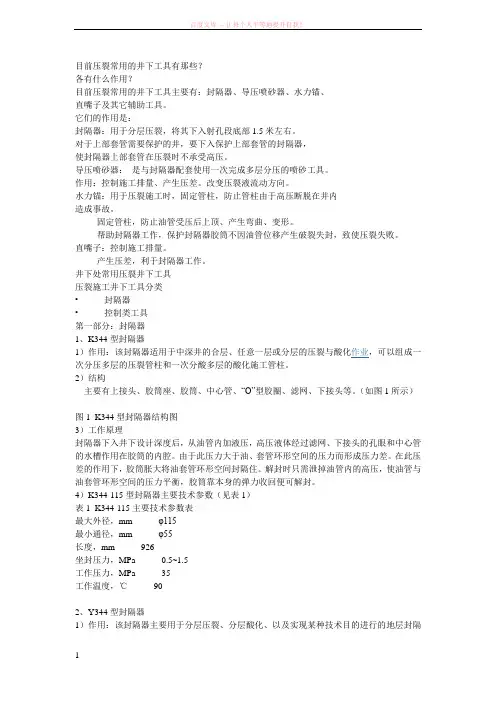

压裂常用的井下工具 (1)
百度文库 - 让每个人平等地提升自我！
1 目前压裂常用的井下工具有那些？
各有什么作用？
目前压裂常用的井下工具主要有：封隔器、导压喷砂器、水力锚、
直嘴子及其它辅助工具。
它们的作用是：
封隔器：用于分层压裂，将其下入射孔段底部1.5米左右。
对于上部套管需要保护的井，要下入保护上部套管的封隔器，
使封隔器上部套管在压裂时不承受高压。
导压喷砂器： 是与封隔器配套使用一次完成多层分压的喷砂工具。
作用：控制施工排量、产生压差。改变压裂液流动方向。
水力锚：用于压裂施工时，固定管柱，防止管柱由于高压断脱在井内
造成事故。
固定管柱，防止油管受压后上顶、产生弯曲、变形。
帮助封隔器工作，保护封隔器胶筒不因油管位移产生破裂失封，致使压裂失败。
直嘴子：控制施工排量。
产生压差，利于封隔器工作。
井下处常用压裂井下工具
压裂施工井下工具分类
• 封隔器
• 控制类工具
第一部分：封隔器
1、K344型封隔器
1）作用：该封隔器适用于中深井的合层、任意一层或分层的压裂与酸化作业，可以组成一次分压多层的压裂管柱和一次分酸多层的酸化施工管柱。
2）结构
主要有上接头、胶筒座、胶筒、中心管、“O”型胶圈、滤网、下接头等。（如图1所示）
图1 K344型封隔器结构图
3）工作原理
封隔器下入井下设计深度后，从油管内加液压，高压液体经过滤网、下接头的孔眼和中心管的水槽作用在胶筒的内腔。由于此压力大于油、套管环形空间的压力而形成压力差。在此压差的作用下，胶筒胀大将油套管环形空间封隔住。解封时只需泄掉油管内的高压，使油管与油套管环形空间的压力平衡，胶筒靠本身的弹力收回便可解封。
4）K344-115型封隔器主要技术参数（见表1）
表1 K344-115主要技术参数表
最大外径，mm φ115
最小通径，mm φ55
井控关井操作程序(司钻)
井控关井操作程序（司钻）
⒈钻进中发生溢流时：
①发出报警信号，停止钻进，停转盘；
②上提方钻杆将钻杆接头提出转盘面、停泵；
③打开液动放喷阀，关闭环形防喷器；
④关闭与井内钻具尺寸相符的半封闸板防喷器；
⑤先关节流阀（试关井），再关节流阀前的平板阀；
⑥认真观察、准确记录立管和套管压力以及循环池液量；
⑦迅速向队长或钻井技术人员报告；
⒉起下钻杆中发生溢流时：
①发出报警信号，停止起下钻作业；
②抢接回压阀；
③打开液动放喷阀，关闭环形防喷器；
④关闭与井内钻具尺寸相符的半封闸板防喷器；
⑤先关节流阀（试关井），再关节流阀前的平板阀；
⑥认真观察、准确记录立管和套管压力以及循环池液量；
⑦迅速向队长或钻井技术人员报告；
⒊起下钻铤中发生溢流时：
①发出报警信号；
②抢接带有转换接头的防喷钻杆；
③打开液动放喷阀，关闭环形防喷器；
④关闭与井内钻具尺寸相符的半封闸板放喷器；
⑤先关节流阀（试关井），再关节流阀前的平板阀；
⑥认真观察、准确记录立管和套管压力以及循环池液量；
⑦迅速向队长或钻井技术人员报告； ⒋空井发生溢流时：
①发出报警信号（根据溢流情况，决定抢下钻杆或采取以下步骤关井）；
②打开液动放喷阀；
③关闭全封闸板防喷器；
④先关节流阀（试关井），再关节流阀前的平板阀；
⑤认真观察、准确记录立管和套管压力以及循环池液量；
⑥迅速向队长或钻井技术人员报告；
⒌下套管中发生溢流时：
①发出报警信号，停止作业，将套管坐在转盘上；
②抢接循环头和回压阀；
③打开液动放喷阀，关闭环形防喷器；
④关闭与井内钻具尺寸相符的半封闸板防喷器；
⑤先关节流阀（试关井），再关节流阀前的平板阀；
⑥认真观察、准确记录立管和套管压力以及循环池液量；
⑦迅速向队长或钻井技术人员报告；
防喷演习操作要领
1． 报警信号：一声长鸣喇叭（30s-1min）；关井信号：两声短鸣喇叭；开井信号：三声短鸣喇叭；演习结束：三声短鸣喇叭。
节流压井管汇操作规程
文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.
1word版本可编辑.欢迎下载支持. 节流压井管汇操作规程
节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。
一、节流压井管汇的安装
1、节流、压井管汇安装在井口四通两侧。
2、放喷管线安装在当地风向的下风方向，接出井口30m以外。
3、压井管线安装在当地上风方向的套管闸门上。
4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。
5、节流管汇必须安装高低压力表装置。
二、节流管汇操作规程
（一）、节流管汇工作原理
手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。
节流管汇的功用有以下2方面
1、通过节流阀的泄压作用降低井口压力，实现“软关井”；
2、通过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。
（二）、节流管汇操作步骤
1、节流操作 文档从网络中收集，已重新整理排版.word版本可编辑.欢迎下载支持.
2word版本可编辑.欢迎下载支持. 首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也可以选择另外一翼为通道，视现场情况选择），打开平板阀J1，通过节流阀J5起到泄压降低井口压力，实现“软关井”。
见附图1
注意：其中一翼形成节流通道后，另外一翼为备用通道。
2、放喷操作
首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。通过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。
井下井控练习题 (1)
井下井控练习题
1.在抢装旋塞阀的过程中旋塞阀应处于（ ）。 [单选题]
开位(正确答案)
关位
半开位
任意位置
2.井控管汇所用管线不允许使用焊接管线及软管线，需转弯时应使用角度大于（ ）度的铸（锻）钢弯头。 [单选题]
75
90
120(正确答案)
3.试压时在不超过套管抗内压强度80%的情况下，环形防喷器封油管（钻杆）试压到额定工作压力的（ ）%。 [单选题]
70(正确答案)
80
100
4.井口防喷器和井控管汇的密封试压均应用（ ）密封试压. [单选题]
清水(正确答案)
压井液
液压油
5.液压闸板防喷器共设有（ ）处密封。 [单选题]
3
4(正确答案)
5
6.在高含硫、高压地层和区域探井的作业井口防喷器上（ ）安装剪切闸板。 [单选题]
必须(正确答案)
不必
不一定
7.液压闸板防喷器必须在（ ）秒内完成关井动作。 [单选题]
8
10(正确答案)
30
8.闸板防喷器的顶密封是指 （ ）。 [单选题]
闸板芯子顶部与壳体内腔顶部凸缘之间的密封(正确答案)
闸板芯子顶部与壳体内腔底部之间的密封
上下两个闸板之间的密封
9.闸板防喷器的液控油压通常为（ ）。 [单选题]
7MPa
10.5MPa(正确答案)
14MPa
10.闸板防喷器在挤注二次密封脂时，挤入二次密封脂的量应（ ）。 [单选题]
挤注完一根密封脂条
挤注量应大一些，有利于止漏
挤注量不宜过量，止漏即可(正确答案)
11.液压闸板防喷器实施手动关井时，为了沟通油路，应先将三位四通阀的手柄扳到（ ）。 [单选题] 开位
中位
关位(正确答案)
12.液压防喷器手动锁紧装置的锁紧操作为（ ）。 [单选题]
应两人在左右两边同时顺旋手轮(正确答案)
应两人按先左后右的顺序顺旋手轮
应两人按先右后左的顺序顺旋手轮
13.液压防喷器的压力级别有（ ）种。 [单选题]
5
6(正确答案)
10
大港油田储气库注采井管理规范刘芳1安益冬2赵宇超3李荣梅4
大港油田储气库注采井管理规范 刘芳1 安益冬2 赵宇超3 李荣梅4
发布时间：2021-11-23T07:45:03.769Z 来源：基层建设2021年第25期 作者： 刘芳1 安益冬2 赵宇超3 李荣梅4[导读] 大港油田储气库是比较典型的枯竭型油气藏储气库，构造狭长、地层老、地层倾角大、储气层压力低。在这种复杂地质条件下建设的储气库，注采井管理技术尤其重要。因此如果经济、安全、
1.4.大港油田天津储气库分公司研究所 天津滨海新区 300280；2.大港油田天津储气库分公司质量安全环保科 天津滨海新区 300280；3.大港油田勘探开发研究院储量技术研究所 天津滨海新区 300280摘要：大港油田储气库是比较典型的枯竭型油气藏储气库，构造狭长、地层老、地层倾角大、储气层压力低。在这种复杂地质条件下建设的储气库，注采井管理技术尤其重要。因此如果经济、安全、有效的管理储气库现有注采井，难度极大。文章对大港油田储气库注采井管理进行了梳理，为提高井的管理水平，增加井的安全性、可靠性和适应性等制定了系统的管理方法，随着储气库的迅速增加，储气库井的管理更加标准化、精细化，在储气库的发展中起到了重要的作用。
关键词：储气库；注采井；管理方法；标准化
大港油田储气库隶属于中国石油大港油田分公司，管理着我国第一个用于城市调峰供气的地下储气库群。第一座储气库于2000年建成投产，之后又陆续建成并投产了5座储气库，形成大港储气库群，主要承担北京、天津地区天然气供给和应急调峰供气任务。近年调峰气量在18～19亿方。大港油田储气库注采井存在使用时间长、地层老、地层倾角大、地层压力低等特点，在这种复杂地质条件下建设的储气库，注采井管理技术尤其重要。因此如果经济、安全、有效的管理储气库现有注采井，难度极大。文章对大港油田储气库注采井现状进行了梳理，为提高井的管理水平，增加井的安全性、可靠性和适应性等制定了系统的管理方法，随着储气库的迅速增加，储气库井的管理更加标准化、精细化，在储气库的发展中起到了重要的作用。
浅谈井控管汇功能的认识
浅谈井控管汇功能的认识
摘要：在井下作业过程中，井控管汇是利用节管汇节流放喷，控制关井套压、立压，保护修井液循环沿程承压组件；是成功控制井涌、实施油气井压力控制技术必要地设备。井控管汇包括节流管汇、压井管汇、防喷管线和放喷管线。
关键词：井控；管汇；作用
1.现有井控管汇
1.1大修作业井控管汇。主要由节流管汇和压井管汇两部分组成。其中节流管汇由2＃XFF-25/65平板阀接放喷管线，再连接到JG65-35型节流管汇组上。压井管汇由1＃XFF-25/65平板阀接放喷管线，再连接到YG65/35压井管汇组上。
1.2小修作业井控管汇。根据相关要求，加装了一个高压三通连接压力表，主要由节流管汇和压井管汇组成，节流管汇由平板阀、节流阀、放喷管线及其附件连接而成。组成方式是：自井口四通2＃XFF-25/65平板阀接出来，用65/25型卡箍连接卡箍头，N80*D73mm*5.5mm油管2根连接卡箍头，高压三通顶部连接抗震40Mpa压力表，外输连接3＃XFF-25/65平板阀，4＃KKF/SX节流阀，5＃XFF-25/65平板阀。
压井管汇由平板阀及防喷管线连接组成，组成方式是：自井口四通1＃XFF-25/65平板阀接出来，用65/25型卡箍连接卡箍头，N80*D73mm*5.5mm油管1根连接卡箍头，连接6＃XFF-25/65平板阀。
2.井控管汇的功能
节流压井管汇装置是液压（手动）防喷器的配套装置，是利用节管汇节流放喷，控制关井套压、立压，保护修井液循环沿程承压组件，是成功控制井涌、实施油气井压力控制技术必要的设备。
2.1节流管汇的功能
2.1.1通过节流阀的节流作用实施压井作业，替换出井内被污染的修井液。同时控制井口套管压力和立管压力，恢复井筒液柱对井底压力的控制，制止溢流。
