阀门工作原理 ppt课件
《阀门培训》课件
《阀门培训》课件
标题：《阀门培训》课件
一、引言
阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构
1. 阀门原理
阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构
阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用
1. 按结构分类
（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。 （4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类
（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试
1. 安装前准备
（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。 （3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
阀门工作原理

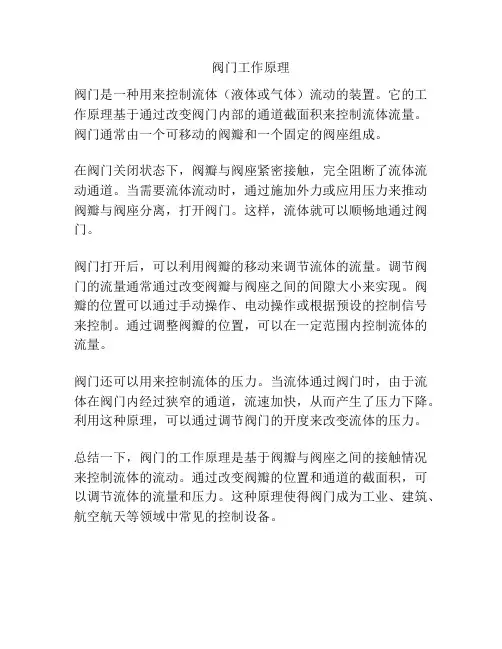

阀门工作原理
阀门是一种用来控制流体（液体或气体）流动的装置。它的工作原理基于通过改变阀门内部的通道截面积来控制流体流量。阀门通常由一个可移动的阀瓣和一个固定的阀座组成。
在阀门关闭状态下，阀瓣与阀座紧密接触，完全阻断了流体流动通道。当需要流体流动时，通过施加外力或应用压力来推动阀瓣与阀座分离，打开阀门。这样，流体就可以顺畅地通过阀门。
阀门打开后，可以利用阀瓣的移动来调节流体的流量。调节阀门的流量通常通过改变阀瓣与阀座之间的间隙大小来实现。阀瓣的位置可以通过手动操作、电动操作或根据预设的控制信号来控制。通过调整阀瓣的位置，可以在一定范围内控制流体的流量。
阀门还可以用来控制流体的压力。当流体通过阀门时，由于流体在阀门内经过狭窄的通道，流速加快，从而产生了压力下降。利用这种原理，可以通过调节阀门的开度来改变流体的压力。
总结一下，阀门的工作原理是基于阀瓣与阀座之间的接触情况来控制流体的流动。通过改变阀瓣的位置和通道的截面积，可以调节流体的流量和压力。这种原理使得阀门成为工业、建筑、航空航天等领域中常见的控制设备。
阀门培训课件
目录
1阀门的概述
1.1基本概念
1.2阀门基本作用
1.3阀门命名
1.4阀门的分类
2阀门的类型、原理、用途、优缺点
3工程设计中阀门类别选用
3.1阀门选用标准及要求
3.2密封面材料
4管道压力、材料、连接
5管阀门的泄露的原因分析及对策
1阀门的概述
1.1基本概念
阀门用来控制管道内介质流动的具有可动机构的机械产品的总称。 阀门是化工管路上控制介质流动的一种重要附件，主要有阀体、启闭机构、阀盖三大部分组成。
1.2阀门基本作用
阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。
1）截断阀类 主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、
球阀、蝶阀等。
2）调节阀类 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减阀
等。
3）止回阀类 用于阻止介质倒流。包括各种结构的止回阀。
4）分流阀类 用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。
5）安全阀类 用于超压安全保护。包括各种类型的安全阀。
1.3阀门命名
1）编号
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号
柱塞阀 旋塞阀 减压阀 闸阀 类型 安全阀 蝶阀 隔膜阀 止回阀
底阀 截止阀 节流阀 排污阀 球阀 疏水阀
U X Y Z 代号 A D G H J L P Q S
二单元：传动方式
第二功能作用名称 代号 第二功能作用名称 代号
保温型 B 排渣型 P
低温型 Da 快速型 Q
防火型 F （阀杆密封）波纹管型 W
缓闭型 H — —
a 低温型指允许使用温度低于-46℃以下的阀门。
三单元：连接型式
四单元：结构型式
闸阀结构形式代号
结构形式 代号
化工企业各种阀门培训课件
化工企业各种阀门培训课件

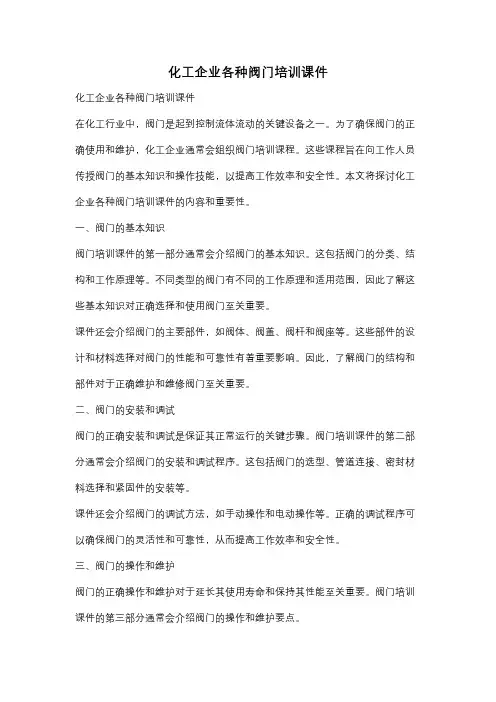

化工企业各种阀门培训课件
在化工行业中，阀门是起到控制流体流动的关键设备之一。为了确保阀门的正确使用和维护，化工企业通常会组织阀门培训课程。这些课程旨在向工作人员传授阀门的基本知识和操作技能，以提高工作效率和安全性。本文将探讨化工企业各种阀门培训课件的内容和重要性。
一、阀门的基本知识
阀门培训课件的第一部分通常会介绍阀门的基本知识。这包括阀门的分类、结构和工作原理等。不同类型的阀门有不同的工作原理和适用范围，因此了解这些基本知识对正确选择和使用阀门至关重要。
课件还会介绍阀门的主要部件，如阀体、阀盖、阀杆和阀座等。这些部件的设计和材料选择对阀门的性能和可靠性有着重要影响。因此，了解阀门的结构和部件对于正确维护和维修阀门至关重要。
二、阀门的安装和调试
阀门的正确安装和调试是保证其正常运行的关键步骤。阀门培训课件的第二部分通常会介绍阀门的安装和调试程序。这包括阀门的选型、管道连接、密封材料选择和紧固件的安装等。
课件还会介绍阀门的调试方法，如手动操作和电动操作等。正确的调试程序可以确保阀门的灵活性和可靠性，从而提高工作效率和安全性。
三、阀门的操作和维护
阀门的正确操作和维护对于延长其使用寿命和保持其性能至关重要。阀门培训课件的第三部分通常会介绍阀门的操作和维护要点。 课件会介绍阀门的操作方法，如手动操作和自动控制等。正确的操作方法可以确保阀门的灵活性和可靠性，从而保证工艺的正常运行。
课件还会介绍阀门的维护要点，如定期润滑、紧固件的检查和更换等。正确的维护程序可以延长阀门的使用寿命，减少故障和停工时间。
四、阀门的故障排除和维修
阀门故障是化工企业常见的问题之一。为了能够及时排除故障并进行维修，阀门培训课件的第四部分通常会介绍阀门的故障排除和维修方法。
课件会介绍常见的阀门故障原因，如密封失效、阀杆抱死和阀座磨损等。同时，课件还会介绍相应的故障排除和维修方法，如更换密封件、研磨阀座和清洗阀杆等。
阀门原理及使用方法
阀门是化工管路上控制介质流动的一种重要附件，本讲义重于阀门实践应用，详细原理及结构剖视图参照有关资料书籍，阀门由阀体、启闭机构、阀盖三大部分组成，本次着重介绍本公司常用阀门的结构特点及其正确使用注意事项。
一、阀门的作用
1、启闭作用——切断或沟通管内流体的流动；
2、调节作用——调节管内流量、流速；
3、节流作用——使流体通过阀门后产生很大的压力降；
4、其他作用——a.自动启闭b.维持一定压力c.阻汽排水。
二、阀门的种类
1、按用途分：截断阀类、调节阀类、分流阀类、止回阀类、安全阀类； * z1 i9
N: r' W% }! j. ~ 2、按作用力分：他动作用阀门、自动作用阀门。
三、阀门的主要参数
PN公称压力（允许流体通过的最大的压力）；
DN公称直径；
TN温度范围（允许流体的温度范围）。
四、阀门使用前的检查
检查项目包括：
1、阀体内外表面有无砂眼、裂纹等缺陷；
2、阀座与阀体接合是否牢固，阀芯与阀座是否吻合，密封面有无缺陷；
3、阀杆与阀芯连接是否灵活可靠、阀杆有无弯曲，螺纹有无损坏、腐蚀；
4、填料、垫圈是否老化损坏；
5、阀门开启是否灵活等。
五、阀门使用过程中常出现的问题
1、与管道连接处的法兰、螺纹泄漏；
2、填料涵泄漏、腰垫泄漏及阀杆开不动；
3、阀芯与阀座间关不严形成内泄漏。
六、化工常用阀门的特点及其使用注意事项
（一）旋塞阀（考克）
特点：TN小于150度PN小于1.6Mpa其结构简单、启闭迅速、操作方便、流体阻力小等优点
使用注意事项：
盖米气动隔膜阀课件(一)
盖米气动隔膜阀课件(一)
课件：盖米气动隔膜阀
教学内容
1. 盖米气动隔膜阀的定义和原理
2. 盖米气动隔膜阀的结构和组成部分
3. 盖米气动隔膜阀的工作原理和特点
4. 盖米气动隔膜阀的应用领域和重要性
教学准备
1. 盖米气动隔膜阀的实物样品
2. 相关的教学PPT或幻灯片
3. 讲义和课堂练习题
4. 笔和纸
教学目标
1. 了解盖米气动隔膜阀的定义和原理
2. 熟悉盖米气动隔膜阀的结构和组成部分
3. 掌握盖米气动隔膜阀的工作原理和特点 4. 了解盖米气动隔膜阀的应用领域和重要性
设计说明
本课件将以理论讲解和实物样品示范相结合的方式进行教学。通过清晰的教学PPT，引导学生深入了解盖米气动隔膜阀的各个方面，并进行课堂练习以及实际案例分析，加深学生对盖米气动隔膜阀的理解和应用能力。
教学过程
1. 导入：
– 引入盖米气动隔膜阀的概念和重要性，并与学生讨论现实应用案例。
2. 理论讲解：
– 介绍盖米气动隔膜阀的定义和原理。
– 分析盖米气动隔膜阀的结构和组成部分。
– 解释盖米气动隔膜阀的工作原理和特点。
3. 实物示范：
– 展示盖米气动隔膜阀的实物样品。
– 示范如何操作盖米气动隔膜阀，并讲解每个操作步骤的作用和意义。
4. 课堂练习： – 给学生分发讲义和课堂练习题。
– 让学生根据所学知识回答练习题，并进行讲解和讨论。
5. 案例分析：
– 提供实际应用案例，让学生运用所学知识分析并解决问题。
– 引导学生思考盖米气动隔膜阀在不同场合的应用和优势。
6. 课堂总结：
– 总结盖米气动隔膜阀的重要性和应用领域。
7. 课后作业：
– 布置课后作业，要求学生进一步了解盖米气动隔膜阀的相关资料，并撰写学习心得。
课后反思
本节课教学内容丰富，结合了理论讲解、实物示范和案例分析的教学方法，能够激发学生的兴趣和思考能力。课件设计简洁明了，帮助学生快速理解盖米气动隔膜阀的相关知识。需要注意的是在实物示范和案例分析环节，要与学生进行充分互动，引导他们思考和提出问题。 课件：盖米气动隔膜阀（续）
阀门基础知识培训讲解
阀门基础知识培训课件
第一章 阀门的基础知识
一、按用途和作用分类
1、截断阀类 主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2、调节阀类 主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
3、止回阀类 用于阻止介质倒流。包括各种结构的止回阀。
4、分流阀类 用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。
5、安全阀类 用于超压安全保护。如安全阀。
二.、按主要参数分类
1、 按压力分类
⑴ 真空阀 工作压力低于标准大气压的阀门。
⑵ 低压阀 公称压力PN<1.6MPa 的阀门。
⑶ 中压阀 公称压力PN<2.5～6.4Mpa 的阀门。
⑷ 高压阀 公称压力PN10.0～80.0Mpa 的阀门。
⑸ 超高压阀 公称压力PN≥100Mpa 的阀门。
2 、按介质工作温度分类
⑴ 高温阀 t>450℃的阀门。
⑵ 中温阀 120℃≤t<450℃的阀门。
⑶ 常温阀 －40℃≤t<120℃的阀门。
⑷ 低温阀 -100℃≤t<-40℃的阀门。
⑸ 超低温阀 t <－100℃的阀门。
3、 按阀体材料分类
⑴ 非金属材料阀门 如陶瓷阀门、玻璃钢阀门、塑料阀门。
⑵ 金属材料阀门 如铜合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、合金钢阀门。
⑶ 金属阀体衬里阀门 如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
三、常用分类
这种分类方法既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。一般分为：闸阀、截止阀、旋塞阀、球阀、蝶阀、隔膜阀、止回阀、节流阀、安全阀、减压阀、疏水阀、调节阀。
四、阀门术语
BW表示对焊连接方式 SW表示承插焊连接方式 F.P=全通径
BB-螺栓连接阀盖 PSB-内压自密封阀盖 G.O=齿轮操作 BG-伞齿轮
PWHT-焊后热处理 PCD-中心圆直径 H.F=硬质面
CS-碳钢 FS-锻钢 AS-合金钢 SS-不锈钢 CI-铸铁
阀门培训课件 2
阀门培训课件
气动执行器主要从工艺生产上安全要求出发。信号压力中断时，应保证设
备和操作人员的安全。如果阀处于打开位置时危害性小，则应选用气关式，以使气源系统发生故障，气源中断时，阀门能自动打开，保证安全。反之
阀处于关闭时危害性小，则应选用气开阀。选择要求有压力信号时阀关、无信号压力时阀开的为气关式。反之，为气开式。
2.气开式与气关式的选择31气动执行器序号执行机构控制阀气
动执行器（a）（b）（c）（d）正正反反正反正反气关（正）气开（反）气开（反）气关（正）32表
6-1组合方式表图6-19组合方式图气动执行器333.控
制阀口径的选择口径选择得过小，会使流经控制阀的介质达不到所需要的最大流量。口径选择得过大，会浪费设备投资，且使控制阀经常处
于小开度工作，控制性能变差，易使控制系统变得不稳定。控制阀的口径选择是由控制阀流量系数KV值决定的。流量系数KV的定义
为：当阀两端压差为100kPa，流体密度为1g/cm3，阀全开时，流经控制阀的流体流量。对于不可压缩的流体，且阀前后压差p1－
p2不太大时，有气动执行器四、气动执行器的安装和维护34（1）
为便于维护检修，气动执行器应安装在靠近地面或楼板的地方。（2）气动执行器应安装在环境温度不高于+60℃和不低于-40℃的地方，
并应远离振动较大的设备。（3）阀的公称通径与管道公称通径不同时，两者之间应加一段异径管。
气动执行器（5）通过控制阀的流体方向在阀体上有箭头标明，不能装反。（4）气动执行器应该是正立垂直安装于
水平管道上。特殊情况下需要水平或倾斜安装时，除小口径阀外，一般应加支撑。即使正立垂直安装，当阀的自重较大和有振动场合时，也应加支撑
。（6）控制阀前后一般要各装一只切断阀，以便修理时拆下控制阀。考虑到控制阀发生故障或维修时，不影响工艺生产的继续进行，一般应装
旁路阀。35气动执行器36（7）控制阀安装前，应对
管路进行清洗，排去污物和焊渣。安装后还应再次对管路和阀门进行清洗，并检查阀门与管道连接处的密封性能。当初次通入介质时，应使阀门处于
阀的工作原理
阀的工作原理
阀的工作原理是利用阀芯的运动来控制流体介质的通断或方向。阀芯通常与阀座配合，通过上下移动、旋转或倾斜等方式来改变流体通道的截面积或形状，从而实现流体的控制。
常见的阀门类型包括截止阀、止回阀、调节阀、安全阀等。例如，截止阀的阀芯与阀座之间的配合形式使得流体在阀门闭合时无法通过，而当阀芯离开阀座时，流体可自由通过阀门。止回阀则通过设置阀芯或阀片，在流体逆流时自动关闭阀门，防止流体逆流。
阀门的工作原理一般可以分为手动控制和自动控制两种方式。在手动控制中，通过人工操作使阀芯产生运动，从而改变流体的通道状态。而在自动控制中，阀门常常与传感器、执行机构等装置相连，通过输入的电信号、气压等来控制阀芯的位置和动作状态。
总之，阀门的工作原理是通过控制阀芯的运动来改变流体介质的通断或方向，实现对流体的控制。不同类型的阀门通过不同的设计和操作方式来满足不同的工业需求。
阀门的工作原理
阀门的工作原理
阀门是一种用来控制流体（液体、气体或者蒸汽）流动的装置。它通常由阀体、阀瓣、阀杆、阀座和密封件等组成。阀门的工作原理是通过改变阀瓣的位置来控制流体的通断和流量。
一、阀门的分类
根据阀门的工作原理和结构特点，阀门可以分为以下几类：
1. 截止阀：主要用于控制流体的通断，通过阀瓣的上下运动来实现。当阀瓣与阀座接触时，阀门关闭，阻挠流体通过；当阀瓣离开阀座时，阀门打开，允许流体通过。
2. 止回阀：用于防止流体逆流，通过阀瓣的开启和关闭来实现。当流体正常流动时，阀瓣处于开启状态；当流体逆流时，阀瓣被压紧在阀座上，阀门关闭，阻挠流体通过。
3. 调节阀：用于控制流体的流量和压力，通过调节阀瓣的开启程度来实现。调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。
4. 安全阀：主要用于保护设备和管道在超压情况下的安全，通过阀瓣的开启来释放过压流体。当系统压力超过设定值时，阀瓣被迫打开，将过压流体排出，以保护设备和管道的安全。
二、阀门的工作原理
阀门的工作原理主要涉及以下几个方面：
1. 阀瓣的运动方式：根据阀瓣的运动方式，阀门可以分为旋塞阀、升降阀、旋转阀等。旋塞阀通过阀瓣的旋转来控制流体的通断；升降阀通过阀瓣的上下运动来实现；旋转阀通过阀瓣的旋转来调节流体的流量和压力。 2. 阀瓣与阀座的密封方式：阀瓣与阀座之间的密封是阀门正常工作的关键。常见的密封方式有金属密封、软密封和液密封等。金属密封适合于高温、高压和腐蚀介质；软密封适合于低温、低压和易于损坏的介质；液密封适合于高温、高压和腐蚀介质。
3. 阀门的控制方式：阀门的控制方式可以分为手动、电动温和动等。手动阀门需要人工操作；电动阀门通过电动机驱动阀瓣的运动；气动阀门通过气动执行器控制阀瓣的开启和关闭。
4. 阀门的流体特性：不同类型的阀门对流体的流动特性有不同的影响。常见的流体特性包括流量特性、压差特性和调节特性等。流量特性指的是阀门开度与流量之间的关系；压差特性指的是阀门开度与压差之间的关系；调节特性指的是阀门开度与流量或者压差之间的关系。
