AutoCAD 2018基础教程第14章 三维高级建模
26
6. 请打开“盘件零件图.dwg”素材图形文件，如左图所示，参照盘 件零件图的尺寸，对零件图形进行编辑，然后通过“拉伸”、“旋转” 命令创建出零件模型，最后使用“三维旋转”、“三维移动”和“布尔 运算”等命令对模型进行编辑，完成盘件模型的绘制，最终效果如右图 所示。
27
15
14.3.2 圆角模型
使用“圆角边”命令可以为实体对象的边制作圆角，在创建圆角边的操 作中，可以选择多条边。圆角的大小可以通过输入圆角半径值或单击并拖动 圆角夹点来确定。 【命令调用方式】 选择“修改”|“实体编辑”|“圆角边”命令。 单击“实体编辑” 面板中的“圆角边”按钮 。 执行FILLETEDGE命令。
【实例分析】 在本实例中，首先为模型新建一个点光源，并设置灯光强度，然后为模 型添加并编辑“铁锈”材质，最后对模型进行渲染。
25
14.6 思 考 练 习
1. 在AutoCAD中，可以创建哪些网格对象？ 2. 在网格对象中，使用什么系统变量控制网格的密度？ 3. 在AutoCAD中，可以添加哪几种光源？ 4. 在AutoCAD中，为模型添加材质是指什么？可以为模型添加哪 些材质？ 5. 本例将装配千斤顶模型，打开“千斤顶零件模型.dwg”素材图形 文件，如左图所示。使用“三维旋转”和“三维移动”等三维操作命令 对模型进行装配，效果如右图所示。
6
14.1.4 创建直纹网格
使用“直纹网格”命令可以在两条曲线之间构造一个表示直纹网格 的多边形网格，在创建直纹网格的过程中，所选择的对象用于定义直纹 网格的边。 在创建直纹网格对象时，选择的对象可以是点、直线、样条曲线、 圆、圆弧或多段线。如果有一个边界是闭合的，那么另一个边界必须也 是闭合的。可以将一个点作为开放或闭合曲线的另一个边界，但是只能 有一个边界曲线可以是一个点。
7
14.1.5 创建边界网格
使用“边界网格”命令可以创建一个三维多边形网格，此多边形网格近 似于一个由四条邻接边定义的曲面片网格。创建边界网格时，选择定义的网 格片必须是四条邻接边。邻接边可以是直线、圆弧、样条曲线或开放的二维 或三维多段线。这些边必须在端点处相交以形成一个拓扑形式的矩形的闭合 路径。
8
14.2
三维操作
在创建三维模型的操作中，可以对实体进行三维操作，例如对模型进行 三维移动、三维旋转、三维镜像和三维阵列等，从而快速创建更多更复杂的 模型。
9
14.2.1 三维移动模型
执行“三维移动”命令，可以将实体按钮指定方向和距离在三维空间中 进行移动，从而改变对象的位置。 【命令调用方式】 选择“修改”｜“三维操作”｜“三维移动”命令。 执行3DMOVE命令。
22
ห้องสมุดไป่ตู้
14.5 上机实训
本章上机实训将绘制底座模型图和渲染法兰盘模型图，综合学习本章 讲解的知识点，加深掌握网格对象的建立、布尔运算、灯光创建、材质编 辑和模型渲染的具体应用。
23
14.5.1 绘制底座模型图
本实训要求绘制底座模型图，主要掌握“边界网格”命令、“直纹网络” 命令、“圆锥体”、“并集”布尔运算的应用，本例的效果如图所示。。
16
14.3.3 布尔运算实体
对实体对象进行布尔运算，可以将多个实体合并在一起（即并集运算），或 是从某个实体中减去另一个实体（即差集运算），还可以只保留相交的实体 （即交集运算）。
17
14.3.4 分解模型
创建的每一个实体都是一个整体，若要对创建的实体中的某一部分进行 编辑操作，可以先将实体进行分解后再进行编辑。 【命令调用方式】 选择“修改”|“分解”命令。 执行explode（X）命令。
18
14.4 渲染三维模型
在AutoCAD中，可以通过为模型添加灯光和材质，并对其进行渲染，得 到更形象的三维实体模型，渲染后的图像效果会变得更加逼真。
19
14.4.1 添加模型灯光
由于AutoCAD中存在着默认的光源，因此在添加光源之前仍然可以看到 物体，用户可以根据需要添加光源，同时可以将默认光源关闭。在AutoCAD 中，可以添加的光源包括点光源、聚光灯、平行光和阳光等类型。 选择“视图”|“渲染”|“光源”命令，在弹出的子菜单中选择其中的 命令，然后根据系统提示就可创建相应的光源。
5
14.1.3 创建平移网格
使用“平移网格”命令可以创建以一条路径轨迹线沿着指定方向拉伸而 成的网格，创建平移网格时，指定的方向将沿指定的轨迹曲线移动。创建平 移网格时，拉伸向量线必须是直线、二维多段线或三维多段线，路径轨迹线 可以是直线、圆弧、圆、二维多段线或三维多段线。拉伸向量线选取多段线 则拉伸方向为两端点连线，且拉伸面的拉伸长度即为向量线长度。
20
14.4.2 编辑模型材质
在AutoCAD中，用户不仅可以为模型添加光源，还可以为模型添加材质 ，使模型显得更加逼真。为模型添加材质是指为其指定三维模型的材料，如 瓷砖、织物、玻璃和布纹等，在添加模型材质后，还可以对材质进行编辑。
21
14.4.3 进行模型渲染
选择“视图”|“渲染”|“渲染”命令，或者执行Render命令，将打开 渲染窗口，在此可以创建三维实体或曲面模型的真实照片级图像或真实着色 图像。执行Render命令，打开渲染窗口，即可对绘图区中的模型进行渲染。
12
14.2.4 三维阵列模型
“三维阵列”命令与二维图形中的阵列比较相似，可以进行矩形阵列， 也可以进行环形阵列，但在三维阵列命令中，进行阵列复制操作时多了层数 的设置，在进行环形阵列操作时，其阵列中心并非由一个阵列中心点可以控 制，而是由阵列中心的旋转轴而确定的。 【命令调用方式】 选择“修改”｜“三维操作”｜“三维阵列”命令。 执行3DARRAY命令。
10
14.2.2 三维旋转模型
使用“三维旋转”命令可以将实体绕指定轴在三维空间中进行一定方 向的旋转，以改变实体对象的方向。 【命令调用方式】 选择“修改”｜“三维操作”｜“三维旋转”命令。 执行3DROTATE命令。
11
14.2.3 三维镜像模型
使用“三维镜像”命令可以将三维实体按指定的三维平面作对称性复 制。 【命令调用方式】 选择“修改”｜“三维操作”｜“三维镜像”命令。 执行MIRROR3D命令。
【实例分析】 在本实例中，首先使用“边界网格”命令绘制模型底面的座体，然后使 用“直纹网络”命令绘制模型顶面，再使用“圆锥体”绘制圆管侧面，最后 对模型进行布尔运算。
24
14.5.2 渲染法兰盘模型图
本实训要求渲染法兰盘模型图，主要掌握场景灯光的添加、模型材质的 编辑和渲染图形设置等具体应用，本例渲染的效果如图所示。
3
14.1.1 设置网格密度
在网格对象中，可以使用系统变量SURFTAB1和SURFTAB2分别控制网 格在M、N方向的网格密度，其中旋转网格的旋转轴定义为 M方向，旋转轨 迹定义为N方向。
4
14.1.2 创建旋转网格
旋转网格是通过将路径曲线或轮廓（直线、圆、圆弧、椭圆、椭圆弧、闭 合多段线、多边形、闭合样条曲线或圆环）绕指定的轴旋转构造一个近似于旋 转网格的多边形网格。 在创建三维形体时，可以使用“旋转网格”命令将形体截面的外轮廓线围 绕某一指定轴旋转一定的角度生成一个网格。被旋转的轮廓线可以是圆、圆弧 、直线、二维多段线、三维多段线，但旋转轴只能是直线、二维多段线和三维 多段线。旋转轴选取的是多段线，那实际轴线为多段线两端点的连线。
第 14 章
三维高级建模
1
本章导读
在AutoCAD中，不仅可以使用三维实体命令绘制基本的 实体，还可以结合网格命令和三维编辑命令创建比较复杂的 实体。本章将重点介绍网格的创建和实体的编辑操作，以及 实体的渲染等。
2
14.1 创建网格对象
在AutoCAD中，通过创建网格对象可以绘制更为复杂的三维模型，可以 创建的网格对象包括旋转网格、平移网格、直纹网格和边界网格对象。
13
14.3 编辑三维实体
在创建三维模型的操作中，对三维实体进行编辑，可以创建出更复杂的 模型，例如可以对模型边进行倒角和圆角处理，也可以对模型进行分解。
14
14.3.1 倒角模型
使用“倒角边”命令可以为三维实体边和曲面边建立倒角。在创建倒角 边的操作中，可以同时选择属于相同面的多条边。在设置倒角边的距离时， 可以通过输入倒角距离值，或单击并拖动倒角夹点来确定。 【命令调用方式】 选择“修改”|“实体编辑”|“倒角边”命令。 单击“实体编辑”面板中的“倒角边”按钮 。 执行CHAMFEREDGE命令。
cad教程观察与渲染三维图形全章讲解
14.7.2 聚光灯
14.7 使用光源
当场景中没有用户创建的光源时，AutoCAD将使用系统默认光源对场景 进行着色或渲染。默认光源是来自视点后面的两个平行光源，模型中所有的面 均被照亮，以使其可见。用户可以控制其亮度和对比度，而无需创建或放置光 源。 点光源 聚光灯 平行灯 查看光源列表 阳光与天光模拟
14.7.方法
可以通过将相机及其目标链接到点或路径来控制相机运动，从而控制动 画。要使用运动路径创建动画，可以将相机及其目标链接到某个点或某条路 径。
14.3.2 设置运动路径动画参数
在“功能区”选项板中选择“工具”选项卡，在“动画”面板中单击 “动画运动路径”按钮 ，或单击“菜单浏览器”按钮，在弹出的菜单中选 择“视图”|“动画运动路径”命令(ANIPATH)，打开“运动路径动画”对话框。
14.7.5 阳光与天光模拟
在“功能区”选项板中选择“可视化”选项卡，使用“周日”面板和 “时间和位置”面板，可以设置阳光和天光 。
14.8 材质和贴图
将材质添加到图形中的对象上，可以展现对象的真实效果。使用贴图 可以增加材质的复杂性和纹理的真实性。在“功能区”选项板中选择“可 视化”选项卡，使用“材质”面板，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“视图”|“渲染”|“材质”、“贴图”子命令，可以创建材质 和贴图，并将其应用与对象上。 使用材质 将材质应用于对象和面 使用贴图
使用CAD绘制三维模型的步骤与技巧
使用CAD绘制三维模型的步骤与技巧CAD（计算机辅助设计）软件是现代设计领域中使用最广泛的工具之一。
它可用于绘制和编辑各种类型的设计，包括三维模型。
在这篇文章中，我们将介绍使用CAD软件绘制三维模型的步骤和一些技巧。
步骤一：了解CAD界面和工具在开始绘制三维模型之前，首先要了解CAD软件的界面和基本工具。
CAD软件提供了许多绘图工具，如直线、圆、多边形等。
此外，还有各种编辑工具、变换工具和渲染工具可用于增强模型的外观。
步骤二：创建基础几何形状绘制三维模型的第一步是创建基础几何形状，如立方体、球体、圆柱体等。
使用CAD软件的基本绘图工具，如线段工具或多边形工具，可以轻松创建这些形状。
确保几何形状的尺寸和比例符合设计要求。
步骤三：组合和修改几何形状在创建基础几何形状后，可以使用CAD软件提供的组合和修改工具进行进一步的操作。
例如，可以使用组合工具将不同的几何形状组合在一起，形成更复杂的结构。
还可以使用修改工具对几何形状进行平移、旋转和缩放等操作。
步骤四：添加细节和纹理为了使三维模型更加逼真和有趣，可以添加细节和纹理。
CAD软件通常提供了各种纹理工具，可以用来给模型表面添加纹理和图案。
此外，还可以使用绘图工具添加细节，如文字、草图和标签等。
步骤五：进行渲染和光照效果渲染是将三维模型转化为平面图像的过程。
CAD软件提供了渲染工具，可以选择不同的渲染模式和光照效果。
通过调整光照和渲染设置，可以使模型看起来更加真实和有立体感。
步骤六：导出和共享模型完成三维模型后，可以将其导出为不同的文件格式，以便与他人共享或进一步处理。
常见的文件格式包括STL、OBJ和STEP等。
导出时要确保选择适合用途的文件格式，并进行必要的设置。
技巧一：使用图层和组件在创建复杂的三维模型时，使用图层和组件可以更好地组织和管理模型的各个部分。
可以将不同的几何形状分组到不同的图层或组件中，便于修改和编辑。
技巧二：利用快捷键和命令CAD软件通常提供了大量的快捷键和命令，可以加快绘图和编辑的速度。
AutoCAD3D建模教程PPT学习课件
A-4
用户坐标系
AutoCAD 3D
• 在二维绘图中，系统缺省的坐标系 （World Coordiante Sysytem，WCS）就可以满足要求。而三维绘 图中，通常需要用户在实体的面上操作，所以有必要建立用户坐 标系（UCS）
• UCS工具在下拉菜单工具之下，或命令：ucs • 创建新用户坐标系有很多种方法：
需要指定圆心、半径（直径）及圆柱高度
圆柱高度可输入数值，或由另一圆心确定
E 椭圆
可以画椭圆柱
椭圆柱的底面椭圆可由长轴短轴及中心确定
AutoCAD 3D
A-12
基本几何体（5）
圆锥体（cone）
圆锥可由底面圆及高度或锥顶确定 也可画底面是椭圆的锥体
圆环（torus）
由圆环体中心、圆环体半径（直径） 和圆管半径确定
不过这个功能Autodesk公司的另一个产品3Dmax是强项。 2007版这个功能也正在增强。
A-3
AutoCAD 3D
三维造型（3D Modeling）
说明:
• 尽管AutoCAD支持线框模型、表面模型、实体模型，但由于其表面模型不只是 NURBS，导致其功能与其他产品相差太远，所以我们对此并不涉及。我们将把重点 放在实体模型上面。
A-21
AutoCAD 3D
三维阵列__3DARRAY
• 三维阵列也可使用Array命令及其按钮，但缺少Z方向的阵列。 • 三维阵列有环形（P）和矩形（R）两种。 • 矩形阵列沿X（列）、Y（行）、Z（层）三个方向阵列。 • 环形阵列是以某一直线为回转轴作圆周阵列
边长为5的正方体以3行、4列、5层阵列
— 柱坐标 80<45,90 点在XY面上的投影与原点的距离 < 点与原点连线在XY面上 的投影与X轴的夹角，该点的Z坐标值（该点到XY面的距离）
cad 3d建模教程
cad 3d建模教程
CAD 3D建模是计算机辅助设计的一项重要技术，它可以帮助
我们以数字化的方式创建虚拟三维模型。
这些模型可以在各种行业中应用，例如建筑、机械、电子等领域。
下面将为大家介绍CAD 3D建模的基本步骤和一些常见的建模工具。
首先，进行CAD 3D建模之前，我们需要确定模型的设计要
求和尺寸。
这包括确定模型的形状、大小和功能等方面。
然后，我们可以根据这些要求开始进行建模。
在CAD软件中，我们可以使用多种建模工具来创建3D模型。
其中最常用的是绘制线条和面的工具。
我们可以使用线条工具创建模型的轮廓，并使用面的工具填充它们。
这样就可以给模型赋予形状和表面特征。
在绘制线条和面时，我们可以使用CAD软件中提供的各种功
能来调整模型的细节。
例如，我们可以使用修整工具调整线条的位置和角度，以获得更精确的模型。
此外，我们还可以使用CAD软件中的运算工具来进行更复杂
的建模操作。
例如，我们可以使用旋转工具旋转模型的一部分，或使用镜像工具生成模型的对称部分。
CAD 3D建模还可以与其他工具和技术相结合，以创建更精确
和真实的模型。
例如，我们可以使用扫描仪将现实中的物体转化为3D模型，或使用材料和光照效果来增加模型的真实感。
总的来说，CAD 3D建模是一项重要的技术，它可以帮助我们以数字化的方式创建虚拟三维模型。
通过合理运用CAD软件和建模工具，我们能够快速准确地创建符合设计要求的模型。

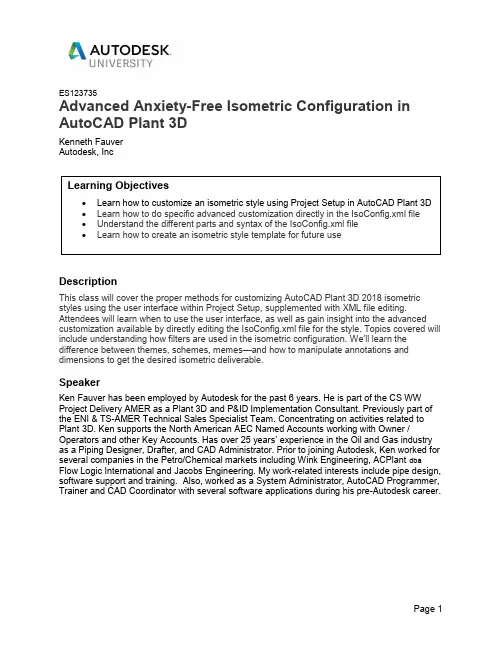

AutoCAD Plant 3D 2018高级无压力是ometric配置教程说明书
