上海大众汽车燃油喷油器的常见故障及检测

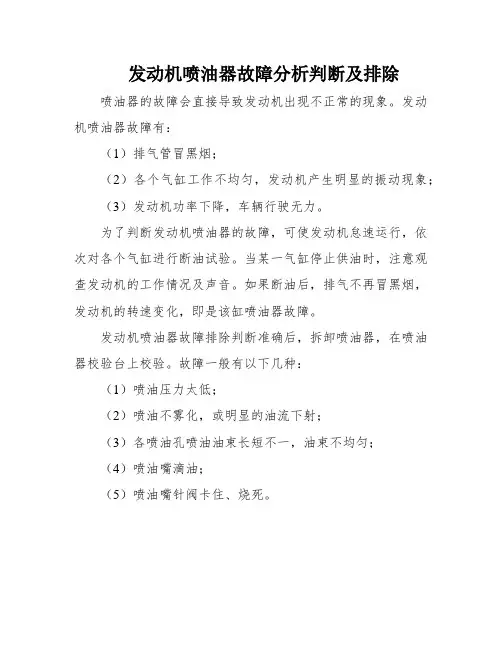

发动机喷油器故障分析判断及排除
发动机喷油器故障分析判断及排除喷油器的故障会直接导致发动机出现不正常的现象。
发动机喷油器故障有：
（1）排气管冒黑烟；
（2）各个气缸工作不均匀，发动机产生明显的振动现象；
（3）发动机功率下降，车辆行驶无力。
为了判断发动机喷油器的故障，可使发动机怠速运行，依次对各个气缸进行断油试验。
当某一气缸停止供油时，注意观查发动机的工作情况及声音。
如果断油后，排气不再冒黑烟，发动机的转速变化，即是该缸喷油器故障。
发动机喷油器故障排除判断准确后，拆卸喷油器，在喷油器校验台上校验。
故障一般有以下几种：
（1）喷油压力太低；
（2）喷油不雾化，或明显的油流下射；
（3）各喷油孔喷油油束长短不一，油束不均匀；
（4）喷油嘴滴油；
（5）喷油嘴针阀卡住、烧死。
喷油泵常见的故障原因及排除方法正式版
喷油泵常见的故障原因及排除方法正式版喷油泵是发动机燃油供应系统中的重要组成部分，负责将燃油从燃油
箱中供应至喷油嘴。
如果喷油泵出现故障，将会造成燃油供应不足或燃油
喷射不准确，导致发动机功率下降、烧机油、排放不达标等问题。
以下是
喷油泵常见故障原因及排除方法：
1.喷油泵漏油
漏油是喷油泵常见的故障之一，原因可能是密封圈老化破裂或燃油泵
内部零件损坏。
首先，需要检查喷油泵的密封圈是否完好，如有问题需要
及时更换。
如果燃油泵内部零件损坏，可能需要进行修理或更换整个喷油泵。
2.喷油泵进气孔堵塞
进气孔堵塞会导致喷油泵进气不畅，影响燃油供应。
此时，需要对进
气孔进行清洗，并确保进气系统中没有积碳或杂质堵塞。
3.喷油泵压力过高或过低
喷油泵的工作压力过高或过低都会导致发动机运行异常。
如果喷油泵
压力过高，可能是调节阀出现故障，需要修理或更换调节阀；如果喷油泵
压力过低，可能是喷油泵内部零件磨损严重、燃油管路堵塞或燃油过滤器
堵塞等问题，需要进行修理或更换相应零部件。
4.喷油泵电路故障
喷油泵电路故障可能会导致喷油泵无法正常工作或工作不稳定。
首先，需要检查喷油泵电源和接地线是否接触良好，电路是否正常连接。
如果电
路连接正常，但喷油泵仍然无法工作，可能是喷油泵的继电器或控制单元
出现故障，需要进行修理或更换。
5.喷油泵噪音大
喷油泵噪音过大可能是由于喷油泵内部球柱轴承磨损严重或柱塞与缸
套配合不良等原因导致。
解决方法是对喷油泵进行维修或更换相应零部件。
怎样检测和更换燃油喷射装置
怎样检测和更换燃油喷射装置引言：燃油喷射装置是现代汽车发动机的重要组成部分，它负责将燃油喷射到发动机汽缸中，以提供动力。
因此，定期检测和更换燃油喷射装置是保持汽车性能良好和节省燃油的关键。
本文将详细介绍如何进行燃油喷射装置的检测和更换步骤。
一、检测燃油喷射装置的常见问题1. 异常喷射：当发动机运转时，喷油嘴可能出现异常喷射情况，如喷油量过多或过少。
这会导致发动机性能下降，燃油消耗增加。
2. 喷油不均匀：某些喷油嘴可能出现堵塞或喷油不均匀的问题，这会导致发动机缺缸、抖动和不稳定的怠速。
3. 气囊缝隙：燃油喷射装置中的气囊用于控制喷油嘴的开关。
如果气囊有裂口或缝隙，会导致喷油嘴无法正常开闭，从而影响燃油供给。
4. 过度沉积：长期使用后，喷油嘴可能会出现沉积物，这会降低其喷射效率。
过度沉积还可能导致喷油嘴堵塞。
二、检测燃油喷射装置的步骤1. 检查燃油过滤器：首先，检查燃油过滤器是否有积聚的污垢和沉积物。
如果过滤器堵塞，会导致燃油供应不足，影响燃油喷射装置的正常工作。
2. 检测喷油嘴电阻：使用万用表测量喷油嘴的电阻。
正常情况下，喷油嘴的电阻应该在指定范围内。
如果电阻值偏离正常范围，可能意味着喷油嘴损坏或堵塞。
3. 喷油嘴喷射测试：将喷油嘴从燃油导轨上取下，并接上适当的测试设备。
通过观察喷油嘴的喷射情况，可以判断其喷油量和均匀性是否正常。
4. 清洁喷油嘴：如果喷油嘴存在沉积物或堵塞，可以使用专业的喷油嘴清洗剂进行清洁。
将清洗剂连接到燃油系统，并按照说明进行操作，彻底清洁喷油嘴。
5. 检测气囊：通过观察气囊的外观，检查是否有明显的裂口或缝隙。
如果发现问题，需要及时更换气囊。
三、更换燃油喷射装置的步骤1. 定位喷油嘴：根据发动机类型和安装位置，准确定位要更换的喷油嘴。
2. 清除周围区域：在更换喷油嘴之前，应确保周围区域干净。
使用清洁剂和刷子清除任何污垢和沉积物。
3. 拆卸旧喷油嘴：使用扳手或扭力扳手，拧松并卸下旧的喷油嘴。
车辆燃油喷射系统的故障排查与修复的实用方法
车辆燃油喷射系统的故障排查与修复的实用方法车辆燃油喷射系统是现代汽车引擎中的关键组成部分，它负责将燃油喷射到发动机中，确保燃烧效果的良好和发动机的正常运行。
然而，随着使用时间的增长，燃油喷射系统可能会出现一些故障。
本文将介绍一些实用的方法，帮助排查和修复车辆燃油喷射系统的故障。
一、故障排查1. 检查燃油泵：燃油泵是燃油喷射系统的核心部件之一，它负责将燃油从油箱输送到喷油嘴。
如果燃油泵发生故障，可能导致燃油供应不足或者压力异常。
通过测量燃油泵的压力和流量，可以判断燃油泵是否工作正常。
2. 检查喷油嘴：喷油嘴是将燃油喷射到发动机中的装置，它需保持喷油均匀和稳定，确保燃烧的效果。
如果喷油嘴发生堵塞或者喷油不均匀，可能会导致发动机运行不稳定或者功率下降。
通过使用喷油嘴清洁剂清洗、检查喷油嘴的喷射角度和喷射量，可以判断喷油嘴是否故障。
3. 检查燃油过滤器：燃油过滤器负责过滤进入喷油嘴的燃油，避免杂质对喷油嘴的阻塞和损坏。
如果燃油过滤器堵塞，会导致燃油供应不足和喷油嘴故障。
通过检查燃油过滤器是否干净、通畅，可以判断是否需要更换或清洗燃油过滤器。
4. 检查燃油压力调节器：燃油压力调节器负责控制燃油系统的压力，确保燃油供应的平稳和稳定。
如果燃油压力调节器故障，可能导致燃油供应过剩或不足。
通过检查燃油压力调节器的压力调节功能和泄漏情况，可以判断是否需要更换燃油压力调节器。
二、故障修复1. 更换燃油泵：如果经过排查确认燃油泵故障，需要将故障的燃油泵拆下并安装新的燃油泵。
在更换过程中，需要注意清洁工作环境，避免杂质进入燃油系统。
2. 清洗喷油嘴：如果喷油嘴出现堵塞或不均匀喷油的情况，可以使用喷油嘴清洗剂进行清洗。
清洗时需要按照产品说明操作，并使用相应的清洗设备，注意操作的安全性。
3. 更换燃油过滤器：如果燃油过滤器出现堵塞或使用时间过长，需要及时更换燃油过滤器。
更换时需选择合适的燃油过滤器，并注意保持清洁，避免引入杂质。

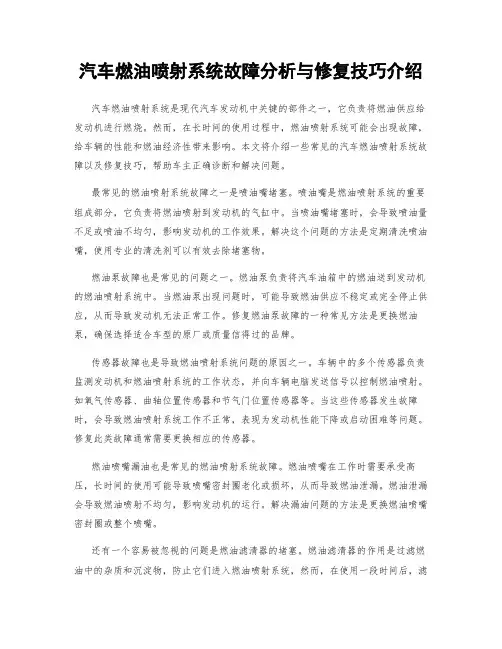

汽车燃油喷射系统故障分析与修复技巧介绍
汽车燃油喷射系统故障分析与修复技巧介绍汽车燃油喷射系统是现代汽车发动机中关键的部件之一，它负责将燃油供应给发动机进行燃烧。
然而，在长时间的使用过程中，燃油喷射系统可能会出现故障，给车辆的性能和燃油经济性带来影响。
本文将介绍一些常见的汽车燃油喷射系统故障以及修复技巧，帮助车主正确诊断和解决问题。
最常见的燃油喷射系统故障之一是喷油嘴堵塞。
喷油嘴是燃油喷射系统的重要组成部分，它负责将燃油喷射到发动机的气缸中。
当喷油嘴堵塞时，会导致喷油量不足或喷油不均匀，影响发动机的工作效果。
解决这个问题的方法是定期清洗喷油嘴，使用专业的清洗剂可以有效去除堵塞物。
燃油泵故障也是常见的问题之一。
燃油泵负责将汽车油箱中的燃油送到发动机的燃油喷射系统中。
当燃油泵出现问题时，可能导致燃油供应不稳定或完全停止供应，从而导致发动机无法正常工作。
修复燃油泵故障的一种常见方法是更换燃油泵，确保选择适合车型的原厂或质量信得过的品牌。
传感器故障也是导致燃油喷射系统问题的原因之一。
车辆中的多个传感器负责监测发动机和燃油喷射系统的工作状态，并向车辆电脑发送信号以控制燃油喷射。
如氧气传感器、曲轴位置传感器和节气门位置传感器等。
当这些传感器发生故障时，会导致燃油喷射系统工作不正常，表现为发动机性能下降或启动困难等问题。
修复此类故障通常需要更换相应的传感器。
燃油喷嘴漏油也是常见的燃油喷射系统故障。
燃油喷嘴在工作时需要承受高压，长时间的使用可能导致喷嘴密封圈老化或损坏，从而导致燃油泄漏。
燃油泄漏会导致燃油喷射不均匀，影响发动机的运行。
解决漏油问题的方法是更换燃油喷嘴密封圈或整个喷嘴。
还有一个容易被忽视的问题是燃油滤清器的堵塞。
燃油滤清器的作用是过滤燃油中的杂质和沉淀物，防止它们进入燃油喷射系统，然而，在使用一段时间后，滤清器可能会积累大量的杂质导致堵塞。
堵塞的燃油滤清器会导致燃油供应不足，影响发动机的正常工作。
因此，定期更换燃油滤清器是保证燃油喷射系统正常工作的重要步骤。
4.3 燃油喷射系统的故障诊断
一、电控燃油供给系统常见故障
电控燃油供给系统常见的故障主要有： 系统无油压、系统油压过低、系统油压过高、喷油器不喷油、喷油 器喷油量过大、喷油器喷油量过少。 电控燃油供给系统故障包括：控制电路故障、部件故障。
二、燃油供给系统的故障现象、原因分析及诊断步骤和方法
1. 系统无油压 （1）故障现象 发动机不能起动。 （2）原因分析
6. 喷油器喷油量过大 （1）故障现象 排气管冒黑烟、放炮或燃油超耗等 （2）原因分析 喷油器损坏、ECU有故障使喷油器线圈通电时间过长。 （3）喷油量过大、过小的诊断步骤与方法
拆下喷油器，把喷油器装到专用检测设备检测喷油情况，测试时间 15s,量为70-80mL，否则说明喷油器喷油量过大或过小。
3. 系统油压过高 （1）故障现象 油管燃油泄漏、怠速过高、燃油超耗。 （2）原因分析
燃油泵限压阀调节不当，油压调节器故障，回油管路堵塞等 （3）诊断步骤与方法 1）拆下燃油滤清器与燃油分配管之间的进油软管，把油压表装到软 管上； 2）起动发动机，观察油压表指针指向的读数。 中小排量轿车燃油压力参数一般在以下范围： 怠速运转：油压200kPa-250kPa。 中速运转: 油压250kPa-280kPa。 高速运转: 油压280-350kPa。 检测参数高于此范围，或高于维修手册参数，说明系统油压过高， 应进行检修。
现代汽车油压调节器与电动燃油泵一起安装在油箱内，油压一般不随发 动机转速的变化而变化，大多稳定在350—420kpa范围内。
4. 喷油器不喷油
（1）故障现象 发动机难起动、不能起动。
（2）原因分析
喷油器堵塞、喷油器损坏、ECU有故障、喷油器控制电路短路或断路。
（3）诊断步骤与方法
第一步~第三步：与“系统无油压的诊断”相同。
发动机的燃油喷射系统故障排查
发动机的燃油喷射系统故障排查随着汽车技术的不断进步，发动机的燃油喷射系统成为了现代汽车的核心组成部分之一。
燃油喷射系统的正常工作对于发动机性能的发挥至关重要。
然而，燃油喷射系统也可能面临各种故障和问题。
本文将针对发动机燃油喷射系统的故障进行排查，并提供相应的解决方案。
1. 异常的燃油喷射量如果发动机在运行中出现燃油喷射量异常的情况，可能导致燃油过多或过少，影响发动机的工作效率。
当发动机燃油喷射量过多时，可能会出现尾气浓烟、油耗增加等现象。
反之，若燃油喷射量过少，则可能导致发动机动力不足、噪音增加等问题。
针对此类情况，首先需检查燃油喷射器的工作状态。
如果喷射器存在堵塞或损坏，可考虑拆卸清洗或更换喷射器。
同时，还需检查燃油压力调节器和供油泵的工作状态，确保供给到喷射器的燃油压力稳定。
2. 燃油泄漏问题燃油泄漏是燃油喷射系统常见的故障之一。
燃油泄漏不仅会造成燃油的浪费，还会对发动机的安全性产生潜在威胁。
常见的燃油泄漏情况包括喷射器密封件老化、油管连接处松动等。
针对燃油泄漏问题，可通过检查喷射器密封件、油管连接紧固情况来解决。
如果喷射器密封件老化，应及时更换。
对于松动的连接处，可使用扳手或扭力扳手对其进行紧固。
3. 燃油喷射器堵塞发动机在运行中，燃油喷射器可能会因为油污的堆积而发生堵塞，导致燃油喷射不正常，进而影响发动机的性能。
堵塞的燃油喷射器会导致发动机运行不平稳、动力下降等问题。
解决燃油喷射器堵塞问题的方法包括清洗和更换。
可以使用专业的清洗剂对燃油喷射器进行清洗，或者直接更换堵塞的燃油喷射器。
4. 燃油压力异常燃油压力异常是导致燃油喷射系统故障的原因之一。
燃油压力过高或过低都会影响到发动机的正常工作。
压力过高可能导致燃油喷射器无法工作，而压力过低则会导致动力不足的问题。
燃油压力异常可能源于燃油泵的故障、压力调节器的失灵等。
解决燃油压力异常问题的方式为检查燃油泵和压力调节器的工作状态。
对于故障的燃油泵，应及时更换；对于失灵的压力调节器，需修复或更换。
汽车的燃油喷射器出现的故障如何维修？
汽车的燃油喷射器出现的故障如何维修？汽车的燃油喷射器是引擎工作的重要组成部分，当燃油喷射器出现故障时，会影响汽车的燃油喷射和燃烧，进而降低了汽车的性能和燃油经济性。
本文将简要介绍燃油喷射器可能出现的故障类型以及如何进行修复。
故障类型燃油喷射器可能出现的故障主要包括喷射器堵塞、喷射器喷射过多或过少以及喷射器喷雾不均匀等。
这些故障可能导致引擎燃烧不完全、动力下降、节油功能失效等问题。
维修方法1. 清洁喷射器当燃油喷射器堵塞时，可以考虑进行清洁。
可以使用专业的喷射器清洁剂，按照清洁剂的使用说明将其连接到喷射器上，然后进行清洗。
这样可以清除喷射器内的沉积物和杂质，恢复喷射器的正常工作。
2. 更换喷射器当燃油喷射器出现严重故障而无法修复时，可能需要考虑更换喷射器。
更换喷射器时，需确保选购符合汽车要求的喷射器型号，并请专业技师按照维修手册的指导进行更换。
3. 调整喷射器喷雾量当燃油喷射器喷射过多或过少时，可以进行喷射器喷雾量的调整。
这通常需要专业技师进行，他们会使用专业设备对喷射器进行调整，以确保燃油喷射量符合汽车制造商的规定。
4. 检查相关系统除了燃油喷射器本身，还应检查相关的燃油供应系统和电子控制系统。
这些系统中的任何故障都可能引起喷射器工作不正常。
如果发现问题，应及时修复或更换相关部件。
维修前的注意事项在进行燃油喷射器维修之前，请确保以下注意事项：- 断开汽车电池连接，以避免触发电子控制系统故障；- 在进行喷射器维修时，确保工作环境安全、通风良好，并避免使用明火和静电；- 如果不具备相关技术和经验，请咨询专业汽车维修技师的建议或寻求专业维修服务。
结论燃油喷射器是汽车引擎工作的重要组成部分，维护和修复它的故障对于保持汽车性能和燃油经济性至关重要。
清洁喷射器、更换喷射器以及调整喷射器喷雾量等方法可以帮助解决燃油喷射器故障问题。
然而，在进行维修之前，请确保安全，并考虑寻求专业技师的建议和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海大众汽车燃油喷油器的常见故障及检测
1.故障实例
一辆上海大众朗逸轿车（1.6L），行驶里程25000km，冷车难启动，启动车后怠速有“突突”现象，两三分钟后即正常。
检测，无故障。
拆下喷油器，发现喷油器及进气门头部积炭极重，解体清洗装复后设定，故障排除。
2.喷油器工作原理
燃油喷油器按喷嘴口的形式分为针阀型和孔型，本文以轴针式喷油器为例，介绍喷油器的工作原理，其结构如图1所示，喷油器体内有一个电磁线圈3，喷油器头部的针阀6与衔铁5结合成一体。
电控单元以电脉冲的形式向喷油器输出控制电流。
当电控单元送来电流信号时，电磁线圈通电，产生电磁力，吸起铁芯与针阀，将燃油通过精确设计的轴针头部环形间隙喷出，在喷油器头部前端将燃油粉碎雾化，与空气混合，在发动机进气行程中被吸入汽缸。
图1 喷油器结构
1-滤网2-电接头3-电磁线圈4-复位弹簧5-衔铁6-针阀
电控单元利用电脉冲的宽度控制喷油器每次打开喷油的时间，从而控制喷油量（图2a）。
电脉冲从升起到回落所
持续的时间称为脉冲宽度。
若电控单元输出的脉冲宽度短，则喷油持续时间短，喷油量少（图2b）；若电控单元输出的脉冲宽度长，则喷油持续时间长，喷油量多（图2c）。
一般喷油器针阀升程约为0.1mm，而喷油持续时间在2～10ms范围内。
a发动机停机时无电脉冲b短脉冲宽度c长脉冲宽度
图2 喷油器工作原理示意图
1-电控单元2-喷油器体3-电磁线圈4-复位弹簧5-衔铁6-针阀
3.故障类型与原因分析
电控燃油喷射系统喷油器易损故障可分为机械故障和电路故障两种。
3.1机械故障
燃油喷油器的机械故障表现为喷油器由于黏滞、堵塞、泄漏而引起机械动作失效，造成发动机的运转出现损坏性工况，严重影响汽车的正常使用。
喷油器黏滞是由于针阀与阀座的间隙被残存的粘胶物阻塞，致使吸动柱塞升起的动作发涩，达不到规定的针阀开启速度，影响正常的喷油量。
产生喷油器黏滞的主要原因是使用了劣质汽油。
劣质燃油中的石蜡和胶质，将会短期内引起喷油器黏滞，造成发动机早期故障。
喷油器堵塞有内部堵塞和外部堵塞两种状况。
内部堵塞
原因是汽油中混入杂质和污物堵塞喷油器内部的运动间隙，使喷油器机械动作失效。
外部堵塞原因是喷油器外部的喷射口被积碳和污物堵塞，造成喷油器喷射工作失效。
喷油器泄漏有内部泄漏和外部泄漏两种状况。
内部泄漏的原因是喷油器在使用中早期磨损，造成喷油器在压力油路的施压状态下，不断向进气歧管内泄漏汽油。
3.2电路故障
喷油器自身的电路故障主要表现在电磁线圈上，可以归纳为线圈断路、线圈短路和线圈老化。
电磁线圈烧断的喷油器，燃油喷射工况中断，造成发动机无法运转。
造成线圈烧断的原因主要是在清洗喷油器的维护中，由于操作者不熟悉电磁线圈电阻值的知识，错误地将低阻值喷油器直接接到蓄电池电源上，导致线圈载流量超过限度，发热烧蚀线圈漆包线的绝缘层，严重的甚至烧断线圈的导线。
电磁线圈短路是指喷油器电磁线圈正常出现的脉冲控制电流，未经规定线路流动，而通过一条短捷的线路流动。
喷油器电磁线圈的连接方式是由一个双位导线连接器连接线圈首尾两端。
导线连接器送出的两根引线，一根接轿车蓄电池电源正极，另一根经过汽车的发动机ECU，后接入控制喷油器电磁线圈的搭铁回路。
喷油器电磁线圈发生短路故障，即未经发动机ECU而直接搭铁。
短路故障发生后，只
要接通点火开关，喷油器就一直喷油。
在启动发动机时，由于油量过多，造成火花塞被淹而无法启动。
即使发动机勉强能启动，发动机运转工况也异常恶化，燃油消耗量过高，混合气过浓，产生爆燃，引起发动机喘抖等现象。
另外过量的汽油还会在排气中燃烧，废气排放超限，严重冒黑烟，甚至损坏三效催化转化器。
喷油器电磁线圈老化是指线圈阻抗值增加，造成脉冲控制电流在老化的线圈上受阻，导致线圈产生的电磁吸力不足，影响喷油的喷射效果。
当线圈老化后，发动机启动困难、怠速不稳、加速性能变差。
4.检测方法
4.1听喷油器的工作声音
在发动机热起后使其怠速运转，将听诊器放在喷油器上方，若能听到各缸喷油器发出的清脆均匀且有节奏的“嗒、嗒”声，表明喷油器工作正常。
若某缸喷油器的工作声音很小或听不见工作声，则表明该缸喷油器工作不正常或完全失效，应对喷油器及控制线路进行检修。
4.2逐缸断油检查
在发动机热起后使其怠速运转，依次拔下各缸喷油器的线束插头，使喷油器停止喷油。
若拔下某缸喷油器线束插头后，发动机转速明显下降，排气管有“突、突”声，表明该喷油器工作正常。
4.3喷油器电路电压的检测
点火开关置于“OFF”位置，拔下喷油器导线连接器，再将点火开关置于“ON”位置，用万用表的V档检测喷油器导线侧连接器上电源端子与搭铁端子间的电压，电压值应为蓄电池电压（9V～12V）。
如无电压，则在进行车辆二级维护时应检修喷油器的供电线路。
4.4喷油器电磁线圈电阻值的检测
拔下喷油器导线连接器，用万用表“Ω”档测量喷油器上两个接线端子间的电阻值。
发动机温度在20℃时，高电阻型喷油器的电阻值应为12Ω～16Ω，低电阻型喷油器的电阻值应为2Ω～5Ω。
如果电阻值不符合标准，证明喷油器的电磁线圈损坏，应更换喷油器。
4.5专用仪器检测法
常用测试仪是喷油器超声波清洗、测试仪。
