基于MATLAB的IIR数字滤波器设计
基于MATLAB的IIR数字滤波器设计
作者：张凯
来源：《科技传播》2015年第17期
摘要在设计一个IIR数字滤波器时，我们根据指标先写出模拟滤波器的公式，然后通过一定的变换，将模拟滤波器的公式转换成数字滤波器的公式。
本文通过MATLAB实验仿真，利用介绍的数字滤波器的设计方法，设计出满足预定指标的IIR型带通数字滤波器。
关键词 MATLAB；IIR数字滤波器；设计
中图分类号 TP3 文献标识码 A 文章编号 1674-6708（2015）146-0138-01
设计无限长单位脉冲滤波器（IIR）的最通用的方法是借助于现有模拟滤波器的设计方法。
模拟滤波器设计的技术和方法应用非常广泛。
因此设计数字滤波器可以充分利用这些丰富的资源来进行。
1 利用模拟滤波器来设计IIR带通滤波器的
步骤
1）按照一定的变换将给出的数字滤波器的指标转换为模拟带通滤波器的技术指标。
2）根据转换后的技术指标设计模拟低通滤波器G1（s）（G1（s）是低通滤波器的传递函数）。
3）将模拟低通滤波器G1（s）转换成模拟带通滤波器G2（s）
4）再按照一定的变换规则将G2（s）转换成数字带通滤波器的传递函数。
2 基于MATLAB设计IIR带通滤波器的步骤
设计带通数字滤波器的方法可以归纳为如图所示的方法如图1所示。
图1 数字滤波器设计的方法
首先设计一个模拟原型低通滤波器，然后通过频率变换成所需要的模拟带通滤波器，最后再使用双线性变换成相应的数字带通滤波器。
设计先构造巴特沃斯、切比雪夫I和椭圆模拟低通滤波器，然后将模拟低通滤波器转换成模拟带通滤波器，最后利用双线性变换将模拟带通滤波器转换成数字带通滤波器。
在MATLAB下设计IIR滤波器可使用巴特沃斯函数设计出巴特沃斯滤波器，使用Cheby1函数设计出契比雪夫I型滤波器，使用ellipord设计椭圆滤波器。
IIR滤波器设计时的阶数不是由设计者所决定，而是根据设计者输入的各个滤波器参数由软件设计出满足这些参数的最低滤波器阶数。
IIR滤波器要知道通带上下限截止频率、阻带上下限截止频率、通带纹波和阻带纹波，从而确定滤波器的阶数N。
1）确定数字滤波器的性能指标：通带段上限截止频率为8Hz，通带段下限截止频率为
4Hz，通带纹波为3dB，下限截止频率为3Hz，上限截止频率为9Hz，阻带衰减为15dB。
2）转换成模拟滤波器的指标：由模拟角频率和数字角频率的对应关系确定模拟滤波器的带上下限截止频率、阻带上下限截止频率、通带纹波和阻带纹波。
3）巴特沃斯滤波器
巴特沃斯低通滤波器可用如下振幅的平方对频率的公式表示：
（1）
其中， = 滤波器的阶数； = 截止频率 = 振幅下降为 -3分贝时的频率； = 通频带边缘频率。
根据指标可以得到
其中（2）
（3）
根据模拟滤波器的指标可以得出波特沃斯滤波器的阶数和3dB频率。
同样可以求出契比雪夫I型滤波器和椭圆滤波器的阶数和3dB频率并以此得到模拟滤波器的系统函数
（4）
其中
4）利用双线性变换法将模拟滤波器映射成数字滤波器。
冲激响应不变法会产生频谱混淆，是由于S平面到Z平面的多值对应关系造成的。
所以采用双线性换法来将模拟滤波器映射成数字滤波器，双线性变换法是S平面与Z平面一单值对应关系，S平面的虚轴对应于Z平面单位圆的一周。
采用非线性频率压缩方法，将整个频率轴上的频率范围压缩到横带之间，通过标准变换关系再变换到整个Z平面。
这样就消除了多值变换性，也就消除了频谱混淆，映射关系如图2。
图2 双线性变换的映射关系
从频率响应出发，直接用数字滤波器的频率响应去逼近模拟滤波器的频率响应，进而求得H（z）。
其单值映射映射函数为：
（5）
在MATLAB中，可以直接调用函数来获得数字滤波器的频率响应，由此可得到数字滤波器的频率响应H（z）。
双线性变换法在运用过程中虽然没有产生频谱混淆的影响，但是模拟滤波器和数字滤波器在频率关系上发生了畸变，即造成了相位的非线性化，这也成为双线性变换法的主要不足之处。
双线性变换法除了不用应用于线性相位滤波器设计，是设计各类IIR滤波器的主要
方法。
3 MATLAB中IIR数字滤波器设计结果
根据上述的设计步骤，可以设计出预定预定指标为通带段上限截止频率为8Hz，通带段下限截止频率为4Hz，通带纹波为3dB，下限截止频率为3Hz，上限截止频率为9Hz，阻带衰减为15dB的数字带通滤波器。
4结论
本文以IIR数字带通滤波器为例，详细介绍了基于MATLAB设计数字滤波器。
通过MATLAB仿真，结合本文所介绍的方法，可以有效地设计出各类IIR数字滤波器。
图3 4-8Hz IIR带通频域幅度特性曲线
参考文献
[1]王振宇，张培珍.数字信号处理[M].北京：北京大学出版社，2010：149-221.
[2]程佩青.数字信号处理[M].北京：清华大学出版社，2007.
[3]余成波，陶红艳.数字信号处理及MATLAB实现[M].北京：清华大学出版社，2008.
[4]薛年喜.MATLAB在数字信号处理中的应用[M].北京：北京大学出版社，2008.。
IIR数字滤波器设计实验报告
实验三IIR数字滤波器设计实验报告一、实验目的：1.通过仿真冲激响应不变法和双线性变换法2.掌握滤波器性能分析的基本方法二、实验要求：1.设计带通IIR滤波器2.按照冲激响应不变法设计滤波器系数3. 按照双线性变换法设计滤波器系数4. 分析幅频特性和相频特性5. 生成一定信噪比的带噪信号，并对其滤波，对比滤波前后波形和频谱三、基本原理：㈠IIR模拟滤波器与数字滤波器IIR数字滤波器的设计以模拟滤波器设计为基础，常用的类型分为巴特沃斯（Butterworth）、切比雪夫（Chebyshev）Ⅰ型、切比雪夫Ⅱ型、贝塞尔（Bessel）、椭圆等多种。
在MATLAB信号处理工具箱里，提供了这些类型的IIR数字滤波器设计子函数。
（二）性能指标1.假设带通滤波器要求为保留6000hz~~7000hz频段，滤除小于2000hz和大宇9000hz频段2.通带衰减设为3Db,阻带衰减设为30dB，双线性变换法中T取1s.四、实验步骤：1.初始化指标参数2.计算模拟滤波器参数并调用巴特沃斯函数产生模拟滤波器3.利用冲激响应不变法和双线性变换法求数字IIR滤波器的系统函数Hd (z)4.分别画出两种方法的幅频特性和相频特性曲线5.生成一定信噪比的带噪信号6.画出带噪信号的时域图和频谱图6.对带噪信号进行滤波，并画出滤波前后波形图和频谱图五、实验结果模拟滤波器的幅频特性和相频特性：101010101Frequency (rad/s)P h a s e (d e g r e e s )1010101011010-5100Frequency (rad/s)M a g n i t u d e在本实验中，采用的带通滤波器为6000-7000Hz ，换算成角频率为4.47-0.55，在上图中可以清晰地看出到达了题目的要求。
冲击响应不变法后的幅频特性和相频特性：0.10.20.30.40.50.60.70.80.91Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )0.10.20.30.40.50.60.70.80.91Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )双线性变换法的幅频特性和相频特性：0.10.20.30.40.50.60.70.80.91Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )00.10.20.30.40.50.60.70.80.91Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )通过上图比较脉冲响应不变法双线性变换法的幅频特性和相频特性，而在在幅频曲线上几乎没有差别，都能达到相同的结果。
基于matlab的数字滤波器设计
淮北煤炭师范学院2009届学士学位论文基于MA TLAB的数字滤波器设计学院、专业物理与电子信息学院电子信息科学与技术研究方向基于MATLAB的数字滤波器设计学生姓名耿博学号200513432024指导教师姓名邹锋指导教师职称讲师2009 年4 月18基于MATLAB的数字滤波器设计耿博（淮北煤炭师范学院物理与电子信息学院235000）摘要随着信息时代和数字世界的到来，数字信号处理已成为今一门极其重要的学科和技术领域。
数字信号处理在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域得到了广泛的应用。
在数字信号处理应用中，数字滤波器十分重要并已获得广泛应用。
数字滤波是数字信号处理的重要内容，数字滤波器可分为IIR和FIR两大类。
对于IIR数字滤波器的设计，需要借助模拟原型滤波器，再将模拟滤波器转化为数字滤波器，文中采用的设计方法是脉冲响应不变法、双向性变换法和完全函数设计法；对于FIR数字滤波器的设计，可以根据所给定的频率特性直接设计，文中采用的设计方法是窗函数法。
本文根据IIR滤波器和FIR滤波器的特点，在MATLAB坏境下分别用双线性变换法设计IIR和用窗函数设计FIR数字滤波器，并对采集的语音信号进行分析，最后给出了IIR和FIR对语音滤波的效果。
关键词数字滤波器；IIR ；FIR ；MATLABThe Design of Digital Filter based on MATLABGeng BoSchool of Physics and Electronics Information, Huaibei Coal Industry Teachers‟ College, 235000ABSTRACT Along with the information age and the digital world arrival, the digital signal processing has become a now extremely important discipline and the area of technology.The digital signal processing in the correspondence, the multitudinous domains the pronunciation such as the image, the automatic control, the radar, the military, the aerospace, the medical service and the domestic electric appliances and so on have obtained the widespread application.In the digital signal processing application, the digital filter are extremely important and have obtained the widespread application.The digital filter are the digital signal processing important content, the digital filter may divide into IIR and the FIR two main kinds. As for the IIR digital filter design, we need the help of analog prototype filter, and then transform analog filter into digital filter. In the paper we use the design of the pulse response invariable method, the bilinear method and full function design; as for the FIR filter, we can design it directly based on the giving frequency, in the paper it uses the design of the window function.This article according to the IIR filter and the FIR filter characteristic, uses the bilinearity method of transformation under the MATLAB bad boundary to design IIR and to design the FIR numeral filter separately with the window box number, and carries on the analysis to the gathering pronunciation signal, and finally gives IIR and FIR to the pronunciation filter effect.Keywords Digtial Filter;IIR;FIR;MATLAB目次1 引言 (1)2 数字滤波器及MATLAB语言概述 (2)2.1 数字滤波器的定义和分类 (2)2.2 常用滤波器的性能指标 (3)2.3 MATLAB概述 (6)3 IIR滤波器设计 (8)3.1 双线性变换法设计IIR数字滤波器 (8)3.2 脉冲响应不变法 (12)3.3 完全设计函数法 (15)3.4 语音滤波实例 (16)4 FIR滤波器设计 (21)4.1 窗函数法 (21)4.2 FIR滤波器滤波实例 (25)5 总结 (29)参考文献 (30)致谢 (31)1 引言数字滤波在通信、图像编码、语音编码、雷达等许多领域中有着十分广泛的应用。
基于MATLAB的IIR滤波器的设计及应用
基于MATLAB的IIR滤波器的设计及应用IIR滤波器是一种无限脉冲响应滤波器，其设计和应用常常基于MATLAB进行。
在设计IIR滤波器时，首先需要确定滤波器的规格要求，例如带通或带阻滤波器、截止频率以及通带和阻带的最大衰减要求等。
设计IIR滤波器常用的方法有Butterworth、Chebyshev和Elliptic 等。
其中，Butterworth滤波器在通带区具有最平坦的幅频特性，而Chebyshev和Elliptic滤波器在通带和阻带区的幅频特性则更陡峭。
选择滤波器的类型取决于应用的具体需求。
通过MATLAB可以使用“butter”函数设计Butterworth滤波器，使用“cheby1”或“cheby2”函数设计Chebyshev滤波器，使用“ellip”函数设计Elliptic滤波器。
这些函数可以指定滤波器的类型、阶数、截止频率和衰减要求等参数。
设计得到的滤波器系数可以用于滤波器的实施。
IIR滤波器在信号处理领域有广泛的应用。
其中，带通滤波器用于从原始信号中提取感兴趣的频率成分，例如心电图中的QRS波群。
带阻滤波器则用于去除原始信号中的频率成分，例如去除电源线频率的干扰。
此外，IIR滤波器还可用于音频信号处理、图像处理等领域。
MATLAB提供了多种方法来应用IIR滤波器。
可以使用“filter”函数对信号进行滤波处理，其中需指定滤波器的系数和待滤波的信号。
另外，MATLAB还提供了“filtfilt”函数进行无相位滤波，即正向和反向滤波，从而减小滤波器的相应延迟。
总之，基于MATLAB的IIR滤波器设计和应用是信号处理领域的常见任务。
通过选择适当的滤波器类型和参数，可以实现对信号的滤波处理，满足各种应用的需求。
MATLAB提供了丰富的函数和工具，便于设计、实施和应用IIR滤波器。
基于MATLAB的IIR滤波器和FIR滤波器的设计及实现
毕业设计说明书外文摘要目录引言： (5)1 MATLAB的大体概念 (5)MATLAB简介 (5)MATLAB的特点⑴ (6)2 数字滤波器的简介 (7)IIR数字滤波器 (8)IIR数字滤波器的设计方式：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8IIR数字滤波器的设计思路 (9)利用模拟滤波器设计IIR数字滤波器的步骤 (10)IIR滤波器的典型设计法 (10)FIR数字滤波器的设计 (15)FIR数字滤波器的设计思想................... 错误!未定义书签。
常见的几种FIR滤波器设计方式。
(16)FIR数字滤波器的设计步骤................... 错误!未定义书签。
FIR滤波器的窗函数法设计法................. 错误!未定义书签。
3 IIR、FIR滤波器的MATLAB实现 (20)IIR滤波器的MATLAB实现 (21)FIR滤波器的MATLAB实现。
(22)IIR滤波器和FIR滤波器的比较 (23)终止语 (24)参考文献 (25)致谢 (26)引言：随着信息技术的迅猛进展，数字信号处置已成为一个极为重要的学科和技术领域，在通信、语音、图像、自动控制、雷达、军事、航空航天、医疗和家用电器等众多领域取得了普遍的应用。
在数字信号处置的大体方式中。
通常会涉及到变换、滤波、频谱分析、调制解调和编码解码等处置。
其中，数字滤波是是数学信号处置的重要环节，它在数字信号处置中占据着重要的地位，它具有靠得住性好、精度高、爱活性大、体积小、重量轻等优势。
随着数字技术的进展，数字滤波器愈来愈受到人们的重视，广泛地应用于各个领域。
MATLAB是于1984 年由美国MathWorks 公司推出，该软件具有利用简单、方便，易编程，语言精练，数据库可任意扩充，采纳全新数据类型和面向对象编程技术等特点，有壮大的数值分析、矩阵运算、图形绘制、数据处置等功能，因此已被普遍应用在数学、科研和工程设计的各个领域。
基于Matlab的IIR数字滤波器的设计 别人实验
基于Matlab的IIR数字滤波器的设计一绪论数字滤波是数字信号处理的重要内容，是由乘法器、加法器和单位延时器组成的一种运算过程，其功能是对输入离散信号进行运算处理，以达到改变信号频谱的目的。
数字滤波器根据频域特性可分为低、高通、带通和带阻四个基本类型；根据时域特性可分为无限长单位冲激响应IIR(Infinite Impulse Response)滤波器和有限长单位冲激响应FIR(Finite Impulse Response)滤波器。
数字滤波在通信、图像编码、语音编码、雷达等许多领域中有着十分广泛的应用。
目前，数字信号滤波器的设计图像处理、数据压缩等方面的应用取得了令人瞩目的进展和成就。
鉴于此，数字滤波器的设计就显得尤为重要。
MATLAB是美国MathWorks公司推出的一套用于工程计算的可视化高性能语言与软件环境。
MATLAB为数字滤波的研究和应用提供了一个直观、高效、便捷的利器。
它以矩阵运算为基础，把计算、可视化、程序设计融合到了一个交互式的工作环境中。
MATLAB推出的工具箱使各个领域的研究人员可以直观方便地进行科学研究、工程应用，其中的信号处理(signal processing)、图像处理(image processing),小波(wavelet)等工具箱为数字滤波研究的蓬勃发展提供了有力的工具。
二数字滤波器2.1什么是数字滤波器滤波器是指用来对输入信号进行滤波的硬件和软件。
所谓数字滤波器，是指输入、输出均为数字信号，通过一定运算关系改变输入信号所含频率成分的相对比例或者滤除某些频率成分的器件。
数字滤波器和模拟滤波器相比，因为信号的形式和实现滤波的方法不同，数字滤波器具有比模拟滤波器精度高、稳定、体积小、重量轻、灵活、不要求阻抗匹配等优点。
一般用两种方法来实现数字滤波器:一是采用通用计算机，把滤波器所要完成的运算编成程序通过计算机来执行，也就是采用计算机软件来实现;二是设计专用的数字处理硬件。
基于MATLAB的FIR和IIR数字滤波器的设计与仿真 推荐

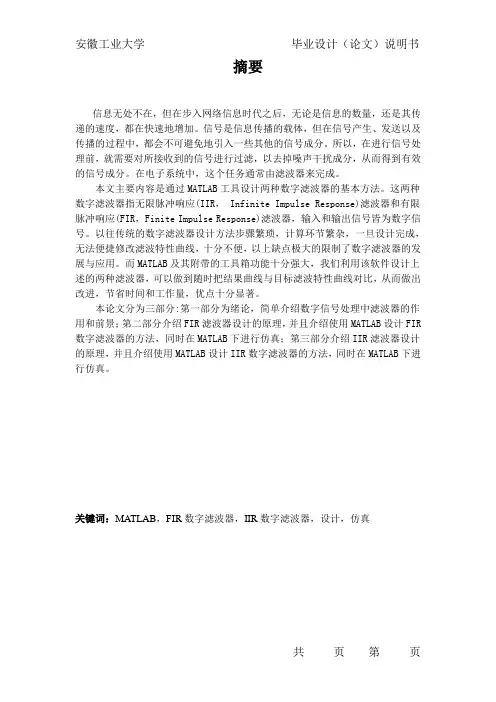

摘要信息无处不在，但在步入网络信息时代之后，无论是信息的数量，还是其传递的速度，都在快速地增加。
信号是信息传播的载体，但在信号产生、发送以及传播的过程中，都会不可避免地引入一些其他的信号成分。
所以，在进行信号处理前，就需要对所接收到的信号进行过滤，以去掉噪声干扰成分，从而得到有效的信号成分。
在电子系统中，这个任务通常由滤波器来完成。
本文主要内容是通过MATLAB工具设计两种数字滤波器的基本方法。
这两种数字滤波器指无限脉冲响应(IIR， Infinite Impulse Response)滤波器和有限脉冲响应(FIR，Finite Impulse Response)滤波器，输入和输出信号皆为数字信号。
以往传统的数字滤波器设计方法步骤繁琐，计算环节繁杂，一旦设计完成，无法便捷修改滤波特性曲线，十分不便，以上缺点极大的限制了数字滤波器的发展与应用。
而MATLAB及其附带的工具箱功能十分强大，我们利用该软件设计上述的两种滤波器，可以做到随时把结果曲线与目标滤波特性曲线对比，从而做出改进，节省时间和工作量，优点十分显著。
本论文分为三部分:第一部分为绪论，简单介绍数字信号处理中滤波器的作用和前景；第二部分介绍FIR滤波器设计的原理，并且介绍使用MATLAB设计FIR 数字滤波器的方法，同时在MATLAB下进行仿真；第三部分介绍IIR滤波器设计的原理，并且介绍使用MATLAB设计IIR数字滤波器的方法，同时在MATLAB下进行仿真。
关键词：MATLAB，FIR数字滤波器，IIR数字滤波器，设计，仿真AbstractInformation is everywhere, but after entering the era of network information, regardless of the amount of information, or its transfer speed, are increasing at a high speed. The carrier signal is the dissemination of information, but in the signal generation, transmission and dissemination process, will inevitably introduce some other signal component. So, in signal processing, we need on the received signal is filtered to remove noise, interference, so as to obtain the signal component effective. In electronic systems, this task is usually accomplished by filter.The main content of this paper is the basic method of using MATLAB tools to design two kinds of digital filters. These two kinds of digital filter with infinite impulse response (IIR, Infinite Impulse Response) filter and the finite impulse response (FIR, Finite Impulse Response) filter, the input and output signals are digital signals. The design method of traditional digital filter is complicated, complicated calculation process, once the design is complete, not convenient to modify the filter characteristic curve, very inconvenient, the above disadvantages greatly limits the development and application of digital filter. While MATLAB and its toolbox function with very strong, we use the software design of two kinds of filter above, can be done at any time the results curve and target filtering characteristics, so as to make improvements, save time and effort, notable advantages.This paper is divided into three parts: the first part is the preface, and Prospect of digital signal processing is introduced in the filter function; the second part introduces the principle of FIR filter design, and introduces the method of using MATLAB to design FIR digital filter, and the simulation on the MATLAB; third part introduces the principle of IIR filter design, and introduces the method of using MATLAB IIR digital filter design, and Simulation in MATLAB.Keywords: MATLAB, FIR digital filter, IIR digital filter, design, simulation目录第一章绪论 (1)1.1 研究数字滤波器的意义与背景 (1)1.2 数字滤波器的分类 (3)1.3 论文工作与编排 (4)1.4 本章小结 (4)第二章理论依据2.1 系统设计的理论依据2.1.1 数字滤波器概述2.1.2 FIR和IIR数字滤波器比较2.2 MATLAB中的滤波器设计工具2.3 本章小结第三章基于MATLAB的FIR数字滤波器设计3.1 MATLAB软件简介3.1.1 MATLAB介绍3.1.2 S-function介绍3.2 FIR滤波器基础简介3.2.1 FIR滤波器的基本特性3.2.2 主流FIR滤波器的硬件实现方法3.3 MATLAB滤波器工具设计FIR滤波器实例3.3.1 FIR滤波器的设计3.3.2 FIR滤波器的仿真3.4 Ti公司基于DSP实现FIR滤波器的程序3.5 本章小结第四章基于MATLAB的IIR数字滤波器设计4.1 IIR滤波器基础简介4.2 MATLAB滤波器工具设计IIR滤波器实例4.2.1 IIR滤波器的设计4.2.2 IIR滤波器的仿真4.3 本章小结第五章总结与展望参考文献致谢第一章绪论在过去的30年间，电子信息技术得到了飞速发展。
基于MATLAB的IIR数字滤波器的设计
基于MATLAB的IIR数字滤波器的设计摘要:介绍IIR数字滤波器的传统设计思想与步骤。
及其计算机辅助设计方法。
以一数字带通滤波器为例,着重说明了基于MATLAB的三种实现手段：模拟低通原型、合适模拟带通及直接原型,为数字滤波器设计带来全新的实现手段,设计快捷方便,仿真波形直观。
数字滤波器是具有一定传输选择特性的数字信号处理装置,其输入、输出均为数字信号,实质上是一个由有限精度算法实现的线性时不变离散系统。
它的基本工作原理是利用离散系统特性对系统输入信号进行加工和变换,改变输入序列的频谱或信号波形,让有用频率的信号分量通过,抑制无用的信号分量输出。
数字滤波器和模拟滤波器有着相同的滤波概念,根据其频率响应特性可分为低通、高通、带通、带阻等类型,与模拟滤波器相比,数字滤波器除了具有数字信号处理的固有优点外,还有滤波精度高(与系统字长有关)、稳定性好(仅运行在0与l两个电平状态)、灵活性强等优点。
数字滤波器按单位脉冲响应的性质可分为无限长单位脉冲响应滤波器IIR和有限长单位脉冲响应滤波器(FIR)两种。
本文介绍(IIR)数字滤波器的设计与分析。
1 IIR数字滤波器设计思路与步骤IIR 数字滤波器可用一个n阶差分方程y(n)=Σb r x(n-r)+Σa k y(n-k),或用它的Z域系统函数:对照模拟滤波器的传递函数:不难看出,数字滤波器与模拟滤波器的设计思路相仿,其设计实质也是寻找一组系数{b,a},去逼近所要求的频率响应,使其在性能上满足预定的技术要求;不同的是模拟滤波器的设计是在S平面上用数学逼近法去寻找近似的所需特性H(S),而数字滤波器则是在Z平面寻找合适的H(z)。
IIR数字滤波器的单位响应是无限长的,而模拟滤波器一般都具有无限长的单位脉冲响应,因此与模拟滤波器相匹配。
由于模拟滤波器的设计在理论上已十分成熟,因此数字滤波器设计的关键是将H(S)→H(Z),即,利用复值映射将模拟滤波器离散化。
matlabiir低通滤波器设计
MATLAB IIR低通滤波器设计IIR滤波器是一种数字滤波器，其中包含反馈环，它可以提供更窄的过渡带和更低的滤波器阶数。
MATLAB是一种广泛使用的工程软件，能够帮助工程师和科学家设计和分析IIR低通滤波器。
本文将介绍如何使用MATLAB来设计IIR低通滤波器。
1. 理论基础在设计IIR低通滤波器之前，首先需要理解滤波器的基本原理。
IIR滤波器是一种递归滤波器，其输出取决于当前输入和过去的输出。
在设计IIR低通滤波器时，需要确定滤波器的截止频率和通带波纹等参数。
通常情况下，设计人员会根据特定的要求来确定这些参数，然后使用MATLAB来实现这些要求。
2. 设计步骤设计IIR低通滤波器通常需要以下几个步骤：（1）确定要求的滤波器规格，包括截止频率、通带波纹和阻带衰减等参数。
（2）选择合适的滤波器结构，如Butterworth、Chebyshev或Elliptic等。
（3）使用MATLAB中的滤波器设计工具箱来实现滤波器设计。
（4）对设计的滤波器进行验证和性能评估，确保其符合要求。
3. MATLAB工具箱MATLAB提供了丰富的滤波器设计工具箱，其中包括了各种滤波器设计方法和函数。
下面是一些常用的MATLAB滤波器设计函数：（1）butter：用于Butterworth滤波器设计。
（2）cheby1和cheby2：分别用于Chebyshev Type I和Type II滤波器设计。
（3）ellip：用于Elliptic滤波器设计。
（4）fir1和fir2：分别用于线性相位和最小相位FIR滤波器设计。
4. 实例演示接下来以一个实例来演示如何使用MATLAB设计IIR低通滤波器。
假设我们需要设计一个15阶Butterworth低通滤波器，截止频率为500Hz，通带最大衰减为3dB，阻带最小衰减为40dB。
我们可以按照以下步骤使用MATLAB来实现这一设计：```matlab定义滤波器参数order = 15; 滤波器阶数fc = 500; 截止频率A_p = 3; 通带最大衰减A_s = 40; 阻带最小衰减设计Butterworth低通滤波器[b, a] = butter(order, fc/(Fs/2));绘制滤波器幅频响应freqz(b, a, 1024, Fs);```通过上述代码，我们可以使用MATLAB设计出满足要求的IIR低通滤波器，并绘制出其幅频响应图。
基于Matlab的IIR数字滤波器设计
基于Matlab的IIR数字滤波器设计谢黎明;郑锐【摘要】Digital filter plays an important role in digital signals. The conventional way have some disadvantages; for example: lower efficiency, complex method and so on. Matlab have a powerful compute,using Matlab can design filters that fixed to the needs quickly, performance parameters can be easily modified and be simulated. It has more advantage compared to the traditional. This paper design a IIR digital filter using the conversion function method of Matlab for the high - speed spindle of 15 000 r/min. The results show that this method has a good reference to the design of the filter. It can be widely applied in the rotor vibration signal preprocessing.%滤波器在数字信号处理中具有重要的作用.传统的设计方法存在效率低、方法复杂等缺点,不能满足高效高精度的需要.利用Matlab软件强大的计算能力,可以快速设计出符合要求的滤波器并对性能参数进行方便的修改及仿真,相对传统方式具有较大的优势.针对转速为15 000 r/min的高速电主轴,利用Matlab软件中的的转换函数法对IIR滤波器进行了设计,分析表明该滤波器具有良好的性能,可广泛应用于转子振动信号预处理中.【期刊名称】《机械与电子》【年(卷),期】2011(000)001【总页数】3页(P28-30)【关键词】Matlab;高速电主轴;转换函数法;IIR数字滤波器【作者】谢黎明;郑锐【作者单位】兰州理工大学机电工程学院,甘肃兰州730050;兰州理工大学机电工程学院,甘肃兰州730050【正文语种】中文【中图分类】TN713.70 引言高速电主轴在工作中总会产生振动,其振动主要由轴承和转子的振动所引起。
基于MATLAB的IIR数字滤波器设计——心电图采集系统
数字信号处理实验报告专业：姓名：学号：班级：指导教师：电子信息与自动化学院基于MATLAB的IIR数字滤波器设计——心电图采集系统摘要：在现代通信系统中，由于信号中经常混有各种复杂成分，所以很多信号分析都是基于滤波器而进行的，而数字滤波器是通过数值运算实现滤波，具有处理精度高、稳定、灵活、不存在阻抗匹配问题，可以实现模拟滤波器无法实现的特殊滤波功能。
实现IIR滤波器的阶次较低，所用的存储单元较少，效率高，精度高，而且能够保留一些模拟滤波器的优良特性，因此应用很广。
本文首先介绍了数字滤波器的概念，分类以及设计要求。
接着利用MATLAB函数语言编程，完成IIR数字滤波器的设计与信号滤波——心电图采集系统。
关键词：脉冲响应不变法；双线性变换法；Chebyshev；Butterworth；IIR滤波器Abstract：In modern communication system, because there are often a variety of complex components in the signal, many signal analysis is based on filter, while digital filter is realized by numerical operation, which has high processing accuracy, stability, flexibility, no impedance matching problem, and can realize the special filtering function that analog filter can not realize. The order of implementing IIR filter is low, the memory unit used is less, the efficiency is high, the precision is high, and some excellent characteristics of analog filter can be retained, so it is widely used. In this paper, the concept, classification and design requirements of digital filter are introduced at first. And then use MA. TLAB function language programming, completed the design of IIR digital filter and signal filtering-ECG acquisition system.Keywords：Impulse response invariance method; bilinear transformation method; Chebyshev;Butterworth;IIR filter目录第1章滤波器简介 (1)1.1 滤波器的定义及分类 (1)1.2 滤波器的国内外研究现状 (1)第2章IIR数字滤波器的原理与结构 (2)2.1 数字滤波器的定义及分类 (2)2.2 IIR数字滤波器的结构与特点 (2)第3章IIR数字滤波器的设计方法 (2)3.1 IIR数字滤波器的设计指标 (2)3.2 利用模拟滤波器设计IIR数字滤波器方法 (3)第4章基于MATLAB 设计IIR数字滤波器 (3)4.1 MATLAB简介 (3)4.2 基于MATLAB的设计IIR数字滤波器的步骤 (3)4.2.1 利用Butterworth实现IIR滤波器 (3)4.2.2 利用Chebyshev实现IIR滤波器 (4)4.2.3 利用椭圆实现IIR滤波器 (4)第5章基于MATLAB的IIR滤波器的应用 (5)5.1 IIR数字滤波器的应用---心电图采集系统 (5)第6章总结与展望 (9)参考文献 (9)第1章滤波器简介1.1 滤波器的定义及分类滤波器是一种用来消除干扰杂讯的器件，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。
