九年级物理电流和电压部分练习题：
１．下列电路正确的是（ ）
２．关于如图2所示的电
表的下列说法中，不正确
的是（ ）
A．它是一个电压表
B．它的示数一定是
1.7V
C．它的示数可能是8.5V
D．它有一个负接线柱和两个正接线柱
３.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ ）
４．如图3所示的电路中，用电流表能测出通过灯L
2
中的电流，其中正确的电路是（ ）
５．在如图4所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元
件是（ ）
A. 甲是电流表，乙是电池组 B. 甲是电池组，乙是电流表
C. 甲是电压表，乙是电池组 D. 甲是电压表，乙是电流表
６．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通
开关S后，电流表A1、A2的计数如图乙，则A1读数是_____A;A2的读数是_______A
７.如图6所示的电路中，电流表测量的是 （ ）
A.通过灯L1的电流 B. 通过灯L2的电流
C. 通过灯L1 和灯L2的电流之和 D.电源供给电路的总电流
８.关于电流表和电压表的使用，下列说法错误的是 （ ）
A.使用前都应检查指针是否指零 B.若有两个量程，一般都先用大量程“试触”
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
９.如图7所示的电路里，在圆圈a,b,c上连接适当电表，使灯L1和L2并联且能发光，那么a应是
________表；b是________表；c是_________表。
１０．在如图8所示电路中，开关S闭合后，灯泡L
1和L2
正常发光。请在图
中圆圈内填上合适的电表符号。
１１．用图34中的器材，设计一个电路图，并画在下面的虚线框中，再根据你设计的电路图，用铅
笔画线代替导线连接实物图。
１２.在图37中，闭合开关后，通过灯泡L
1的电流为0.5A，通过灯泡L2
的电流为0.4A，试根据图甲
将图乙中的实物用铅笔线表示导线连接起来。
图3
图4
图6
图7
图6
图8
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.
１３．现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干。请按要求在题右
上方框内画出电路图。要求：（1）灯泡L1、L2并联；
（2）开关控制整个电路；（3）电流表A1测灯泡L1的电
流；（4）电流表A2测总电流。
１４.如图14甲所示的电路，闭合开关后两灯都能发光，
并且两块电压表的指针所指的位置如图乙所示，则L
1
两端
的电压是_______V，L
2
两端的电压是_______V。
二、单选题：
1. 在图1所示的四个电路中，正确的电路图是 （ ）
2. 在日常生活中，人们常说“开灯”、“关灯”，其物理含义是（ ）
A.开灯是指断开开关，关灯是指闭合开关 B.开灯和关灯都是指闭合开关
C.开灯是指闭合开关，关灯是指断开开关 D. 开灯和关灯都是指断开开关
3. 关于电流表和电压表的使用，下列说法错误的是 （ ）
A.使用前都应检查指针是否指零
B.若有两个量程，一般都先用大量程“试触”
C.两表都不能将两接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
4. 如图12所示的电路中，电流表测量的是（ ）
A.通过灯L1的电流 B. 通过灯L2的电流
C. 通过灯L1 和灯L2的电流之和
D.电源供给电路的总电流
5. 如图2所示的电路中，要使电灯L
1和L2
组成并联电路则
开关的断开、闭合情况应该是 （ ）
A.S1闭合，S2、S3断开 B. S2闭合，S1、S3断开
C. S1、 S3闭合，S2断开 D. S2、S3闭合，S1断开
6. 如图3为小李同学在某次测量中连接的实物图，图4中
根据该实物图画出的电路图正确的是 （ ）
7.如图19所示的电路中，用电流表能测出通过灯L2中的电流，其中正确的电路是 （ ）
8.在如图5所示的电路中，
欲使闭合开关后，两只
灯泡能同时发光，应在
图中甲、乙两处连入的
元件是 （ ）
A. 甲是电流表，乙
是电池组 B. 甲是电池组，乙是电流表
C．甲是电压表，乙是电池组 D. 甲是电压表，乙是电流表
9.如图6所示电路中，电源电压适当，要使电铃和电灯同时有电
流通过，以下做法中正确的是 （ ）
A.断开S1，闭合S2、S3 B. 断开S3，闭合S1、S
2
C.闭合S1，断开 S2、S3 D.闭合S2，断开 S1、S
3
10.下列关于实验室使用仪器的注意事项的说法，错误的是（ ）
A.在调节托盘天平横梁平衡的过程中，如果指针偏向右侧，其右边的平衡螺母应当向左调节
B.在不知道电路中电流大小的情况下，使用电流表测电流的大小时，要试触，防止电流过大超过
电流表的量程，导致损坏电流表 C.电压表不能直接连到电池两极上
D.温度计测液体温度读数时，要留在被测液体中，不能拿出来读数
图12
图3
图6
图2
图4
图19
图5
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.
11．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R
1和R2
两端的电压分别为
A．5.6V 1.4V B．7 V 1.4V
C．1.4V 7V D．1.4V 5.6V
12．图13所示的电路中，小灯泡L1、和L2都标有“3V，
0.25A”字样，电源由2节1.5V的干电池串联而成，
则下列说法中错误．．的是 （ ）
A.S闭合后，L1、L2并联，且都能发光
B.S闭合后，电路将发生短路
C.要想使L1、L2串联，可去掉导线b
D.若将导线M从接线柱B改接到接线柱A上，则两灯都能正常发光
13．如图所示的电路中，开关S闭合后，只有乙灯发光。甲灯不亮的原
因可能是
A. 电池接触不良 B.甲灯的灯丝被熔断
C． 甲灯被短路 D.开关接触不良
14．图22为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对
调一下，则开关闭合后 （ ）
A.电流示数几乎为零，电压表有示数B.电流表烧坏，电压表示数为零
C.电流表、电压表均被烧坏D.电流表有示数，电压表示数为零
三、填空：
1.如图8所示是某同学连接的电路
⑴请指出电路中的错误_____________________________
⑵将图中电路改成正确电路。（要求只改动一根导线，划掉
的导线上画“”，若需连线用笔画线表示改动后的导线）
2.如图9，当S闭合时，电流表、电压表示数如图所示，电
流表示数是__________,电压表示数是______________。
3． 如图10所示的测量电路中，电压表的读数为3V，电压表的读数为4V，电压表的读数
是___________V。
4. 如图11所示，三盏灯泡串联在10V的电路中。已知电压表是7V，电压表是8V，
则L
1、L2、L3
的两端的电压依次是__________V、__________V、
__________V。
作图题、实验题
1. 请按如下要求把36中的元件连接好，连接导线
不交叉，要求：
⑴灯L1和L2并联
⑵开关同时控制两灯
⑶电流表测通过灯L1的电流，量程选0-0.6A
⑷电压表测电源电压，量程选0-15V
2、请你仔细观察如图所示实物电路，并在下面两种方案中任选
LLL123、、
图9
图36
图11
图12
图22
图13
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.
1文档来源为:从网络收集整理.word版本可编辑.
一种方案，使电路成为合理的电路。
（1）只移动一根导线
（2）只增加一根导线
3、现有电源、三盏灯、开关和若干根导线．要求：
（1）将图13所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉．（2
分）
（2）根据实物连接图．在方框内画出电路图．（2分）

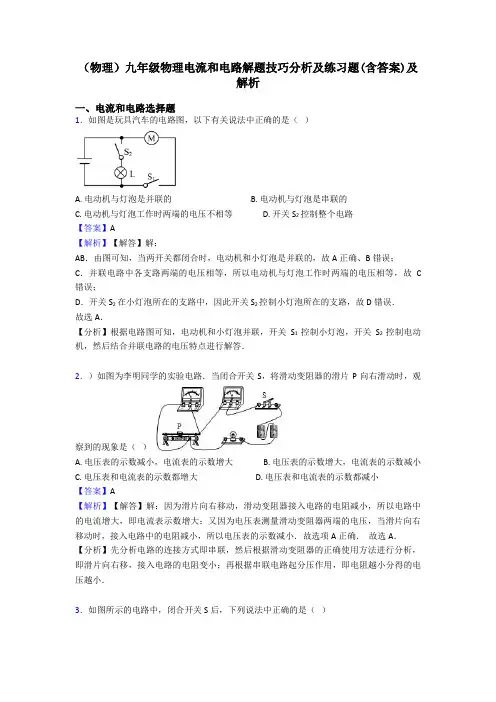

(物理)九年级物理电流和电路解题技巧分析及练习题(含答案)及解析
（物理）九年级物理电流和电路解题技巧分析及练习题(含答案)及解析一、电流和电路选择题1．如图是玩具汽车的电路图，以下有关说法中正确的是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串联的C. 电动机与灯泡工作时两端的电压不相等D. 开关S2控制整个电路【答案】A【解析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故A正确、B错误；C．并联电路中各支路两端的电压相等，所以电动机与灯泡工作时两端的电压相等，故C 错误；D．开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故D错误．故选A．【分析】根据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，然后结合并联电路的电压特点进行解答．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．4．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.5．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．6．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。
【单元练】(必考题)初中九年级物理第十五章【电流和电路】经典练习题
一、选择题1．如图所示，干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松。
下列说法正确的是（）A．梳子梳头后，梳子带电而头发不带电B．梳子与头发摩擦的过程中创造了电荷C．头发变得蓬松是因为带上同种电荷而互相排斥D．头发变得蓬松是因为带上异种电荷而互相吸引C解析：CAB．梳头时，梳子与头发之间摩擦起电，电荷发生转移，梳子与头发都带上了电荷，故AB错误；CD．梳头后，头发变得蓬松是因为带上了同种电荷，而同种电荷相互排斥，故C正确，D 错误。
故选C。
2．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。
测量时的电路图应是（）A．B．C．D． B解析：BA．A为串联电路，电流处处相等，而三只电流表读数不同，故A不符合题意；B．B为并联电路，L3与L1规格不同，A1测L1、A2测L3、A3测干路，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A，符合并联电路电流规律，故B符合题意；C．C为并联电路，L1和L2规格相同，电流相同，而三只电流表读数不同，故C不符合题意；D．D为并联电路，A2测干路电流，示数应该最大，而A2的示数最小，故D不符合题意。
故选B。
3．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小B解析：BA．电流表在支路上，测量灯泡L1的电流，故A选项错误；B．断开开关S2时，灯泡L1两端的电压不变，电阻不变，故电流表的示数不变，故B选项正确；C．开关S2短路，只是开关S2没有用处，不能控制电路，该支路还有灯泡L2，故不会短路，故C选项错误；D．由B选项可知，断开开关S2时，电流表示数不变，故D选项错误。
人教版九年级物理《17.1 电流与电压和电阻的关系》 同步练习
17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。
下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。
【单元练】(必考题)初中九年级物理第十五章【电流和电路】经典练习题(含答案解析)
一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电D解析：D带负电的橡胶棒靠近轻细吸管A，若相互吸引，则A可能带正电，因为异种电荷相互吸引；也有可能不带电，因为带电体能吸引较小物体；若相互排斥，则A一定带负电，因为同种电荷相互排斥。
故ABC错误，D正确。
故选D。
2．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。
该手电筒的工作电路图是（）A．B．C．D． C解析：C由题意知，手电筒的基座相当于开关，插入基座手电筒不亮拔离亮，即此开关闭合时灯泡不接通，开关断开时灯泡接通发亮。
而第一、第四个图中，开关闭合灯泡亮；第二个图中，两个开关同时闭合，灯才亮；第三个图中，开关闭合，灯被短路不发光，开关断开，灯接通发光；故ABD不符合题意，C符合题意。
故选C。
3．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：工业园区上空迷漫着大量粉尘推测：分子在永不停息地运动C．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷D．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联D解析：DA．街边的路灯同时亮、灭是因为开关装在了干路，各灯是并联的，工作中相互不受影响，故A不符合题意；B．工业园区上空迷漫着大量粉尘，这是宏观物质的机械运动，故B不符合题意；C．轻质小球a、b靠近时相互吸引，两球可能带异种电荷，也可能一球带电而另一球不带电，故C不符合题意；D．某电路中两灯泡两端的电压相等，根据串联分压，若其电阻相同则两端电压相同，若其并联则两端电压相同，故D符合题意。
故选D。
4．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤A解析：A①物体间摩擦实现电子的转移，没有创造电荷；②同种物质的原子核对电子的束缚能力相同，摩擦时不会使物体带电；③塑料梳子和头发摩擦时，带了异种电荷；④自然界中只存在两种电荷，正电荷和负电荷；⑤一个带电体和另一个物体相互吸引，这个物体可能带电，也可能不带电；⑥化纤衣服吸引灰尘，是因为带电体可以吸引轻小物体，则合理是是④和⑥，故A正确，BCD错误。

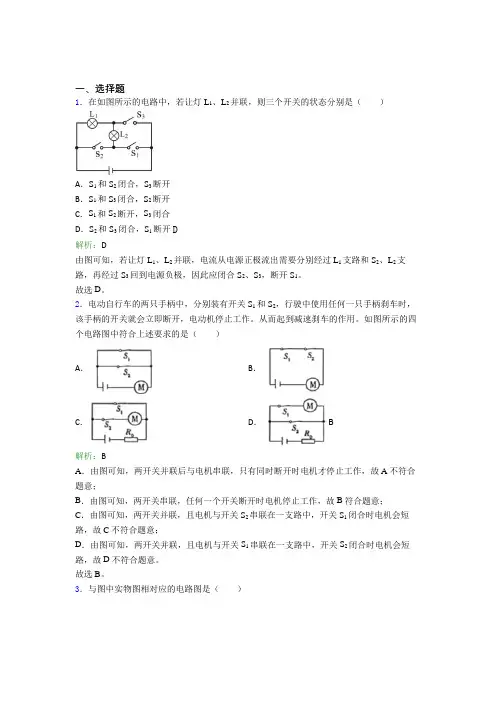

【单元练】辽宁阜新市九年级物理第十五章【电流和电路】经典练习题(含答案)
一、选择题1．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开D解析：D由图可知，若让灯L1、L2并联，电流从电源正极流出需要分别经过L1支路和S2、L2支路，再经过S3回到电源负极，因此应闭合S2、S3，断开S1。
故选D。
2．电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关就会立即断开，电动机停止工作。
从而起到减速刹车的作用。
如图所示的四个电路图中符合上述要求的是（）A．B．C．D． B解析：BA．由图可知，两开关并联后与电机串联，只有同时断开时电机才停止工作，故A不符合题意；B．由图可知，两开关串联，任何一个开关断开时电机停止工作，故B符合题意；C．由图可知，两开关并联，且电机与开关S2串联在一支路中，开关S1闭合时电机会短路，故C不符合题意；D．由图可知，两开关并联，且电机与开关S1串联在一支路中，开关S2闭合时电机会短路，故D不符合题意。
故选B。
3．与图中实物图相对应的电路图是（）A．B．C．D． B解析：B由实物图可知，为串联电路，电压表和一个灯泡与电流表并联，滑片左移电阻增大，故ACD不符合题意，B符合题意。
故选B。
4．图甲的电路中，闭合开关S，若两电流表的指针均指在图乙的位置，则通过灯L1和L2的电流大小分别是（）A．1.8A 0.36A B．1.44A 0.36AC．0.36A 1.8A D．0.36A 1.44A B解析：B开关闭合后，两灯并联，电流表A1测量干路电流，电流表A2测量R2支路电流，由并联电路分流特性可知表A1选用大量程，示数为1.8A；表A2选用小量程，示数为0.36A；则通过灯L2的电流大小为0.36A，通过灯L1的电流大小为121.8A0.36A 1.44AI I I=-=-=故选B。
5．如图所示，将发光二极管LED接入电路中，闭合开关，发现LED发光。
九年级物理电压同步练习试题及答案解析(中考知识考点整理)
九年级物理电压同步练习试题及答案解析（中考知识考点整理）◆基础题一、单选题:1.在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A BCD2.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A. 两表都可能被烧坏B. 两表都不会被烧坏C. 电流表不会被烧坏D. 电压表不会被烧坏，电流表可能被烧坏3.如图1所示，电源电压恒定。
当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A. 3.5 V 8.5 VB. 8.5 V 3.5 VC. 3.5 V 5.0 VD. 5.0 V 3.5 V4.将标L1“2.5V0.3A”和L2“3.8V0.3A”两盏灯泡按图示电路连接，电源电压保持3V恒定．闭合开关，下列说法正确的是（）A. 通过两盏灯的电流大小相等B. 两盏灯两端的电压大小相等C. 两盏灯的实际功率大小相等D. 两盏灯的电阻大小相等二、填空题：5.如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是______联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“=”）6.一节干电池的电压为______伏；某台收音机正常工作时需要的电压为6伏，因此需用______节干电池______接（选填“串”或“并”）在一起为它供电。
7.一节新干电池的电压为______伏，手电筒、小型收音机等用电器经常采用几节干电池______（选填“串联”或“并联”）在一起进行供电．家中空调、冰箱等用电器正常工作时的电压均为______伏。
8.国际上用字母______ 表示电压，电压的单位是______ ，符号是______ ，一节干电池的电压是______ ，一节铅蓄电池的电压是______ 。
(物理)中考物理初中物理电压 电阻常见题型及答题技巧及练习题(含答案)
（物理）中考物理初中物理电压电阻常见题型及答题技巧及练习题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．下列关于导体的各选项中，跟导体电阻大小无关的是（）A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，C符合题意。
故答案为：C。
【分析】结合导体电阻大小的影响因素分析解答.3．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。
九年级物理——电流与电压电阻的关系培优习题归纳(含答案)
一．选择题（共4小题）1．一位同学用如下图所示的电路探究“电流与电阻的关系”。
电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由40Ω调为50Ω后就直接读出电流表的示数，这个示数可能是（）R/Ω1020304050I/A0.60.30.20.15A．0.15B．0.10C．0.12D．0.13【分析】研究通过导体的电流与电阻的关系要保持导体两端的电压不变，小华将电阻R 的阻值从40Ω调为50Ω后，就直接记录电流表示数，没有移动滑动变阻器，从而会导致电路中的电流变小。
根据欧姆定律，计算出当电阻R两端的电压保持不变，且电阻的阻值为50Ω时，电路中的电流，从而再进行判断。
【解答】解：研究通过导体的电流与电阻的关系要保持导体两端的电压不变，由欧姆定律，电阻两端的电压：U V＝I1R1＝0.6A×10Ω＝6V；当电阻R的阻值为50Ω时，由欧姆定律，电路中的电流应该为：I′＝＝＝0.12A，将电阻R的阻值从40Ω调为50Ω后，要保持电阻两端电压不变，应向右移动滑动变阻器滑片，使滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，从而使电阻两端电压减小保持不变，因此，当未移动滑动变阻器时，电路中的电流应该大于0.12A而小于0.15A，只有D正确。
故选：D。
【点评】本题考查了控制变量法和欧姆定律的应用，以及在研究通过导体的电流与电阻的关系时，要控制导体两端的电压不变。
2．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0﹣0.6A）、电压表（量程0﹣3V）、三个定值电阻（R1＝5Ω，R2＝10Ω，R3＝20Ω），滑动变阻器R标有“30Ω1A”字样。
如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数。
断开开关，将R1换成R2后，接下来应该进行的操作是（）A．闭合开关，直接读数电流表的示数B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变D．将滑片移动至阻值最大的位置后再闭合开关【分析】在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，求出此时变阻器连入电路中的电阻大小；断开开关，将R1换成R2后，预判出定值电阻的电压，根据定值电阻两端电压的大小确定接下来应该进行的操作：若定值电阻的电压大于2.5V而小于3V，则滑片向右移动，使定值电阻的电压保持不变；若定值电阻的电压大于3V，则应先将滑片移至滑动变阻器阻值最大的位置后再闭合开关，确保电压表的安全，然后再向左移动滑片使定值电阻的电压保持不变。
【单元练】人教版初中九年级物理第十五章【电流和电路】经典练习题(含答案解析)
一、选择题1．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。
在这个过程中（）A．金属箔上产生了电荷B．玻璃棒带正电，验电器带负电C．金属箔张开是因为同种电荷相互排斥D．金属箔张开瞬间，电流方向是由金属箔到玻璃棒C解析：CABC．丝绸摩擦过的玻璃棒带的电荷是正电荷，玻璃棒去接触验电器的金属球，使金属箔带上正电荷，同种电荷相互排斥，金属箔张开。
故AB错误，C正确；D．当玻璃棒和金属球接触后，金属箔上的自由电子就会转移到玻璃棒上，自由电子定向移动的方向为金属箔到玻璃棒，所以瞬时电流的方向是玻璃棒到金属箔，故D错误。
故选C。
2．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将2S打开，两灯都会熄灭C解析：CAB．由图可知，电流从电源正极出来流经S1、A1后分支，一支经L2、S2回负极，另一支经L1、A2回负极。
所以两灯泡是并联的，电流表A2测灯泡L1的电流。
故AB错误，不符合题意；C．电流表A1测干路电流，根据并联电路干路电流等于各支路电流之和可知，电流表A1的示数比A2的示数大，故C正确，符合题意；D．开关S2只控制L2支路，将 S2打开，只是L2熄灭，故D错误，不符合题意。
故选C。
3．如图为自动电压力锅的内部电路图，当自动电压力锅压强过大或温度过高时，发热器都会停止工作。
压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。
下列图中能正确反映自动电压力锅内部电路的是（）A．B．C．D． A解析：A当自动电压力锅压强过大或温度过高时，发热器都会停止工作，说明只要有一个开关断开，就停止工作，说明两开关串联，故A选项正确。
故选A。
4．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。
某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。
人教版九年级物理全一册《16.1电压》同步练习题(附带答案)
人教版九年级物理全一册《16.1电压》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．三节蓄电池串联后蓄电池组的电压是（）A．1.5V B．6V C．36V D．220V2．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V3．下列有关于电表的使用方法说法错误的是（）A．电压表应与被测电路串联B．电流表不可以直接与电源两极相连C．电流应当从电表的正接线柱流入，从负接线柱流出D．所测量的电流和电压不能超过电表的量程4．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏5．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．通过L1的电流等于通过L2的电流6．如图所示的电路中，电源电压为6伏，电压表的示数为2．2伏，电路中各元件均工作正常．则：（）A．R1两端的电压为2．2V，两个电流表的读数相同B．R1两端的电压为2．2V，A1的读数大于A2的读数C．R2两端的电压为3．8V，A1的读数可能大于A2的读数D．R2两端的电压为6V，A1的读数可能大于A2的读数7．如图所示的电路，闭合开关后，下列说法正确的是（）A．两只小灯泡是串联连接的B．两个电流表中1A示数较大C．1L被短路后，2L的亮度不变D．拧掉1L后电压表示数不变8．如图是某同学用完好的器材做实验时的电路图，下列说法中正确的是（）A．当开关断开时，电压表和电流表的示数均为零B．当开关由断开到闭合时，电压表和电流表的示数均变大C．若L1短路，闭合开关，电流表指针偏转，电压表示数为零D．将电流表和电压表的位置交换，闭合开关，两灯均不发光二、填空题9．在我国，家庭电路的电压是V；高考时许多考点使用金属探测仪防止考生作弊，金属是（选填“导体”或“绝缘体”）．10．如图所示的一种水果电池，根据电压表指针偏转方向可以判断水果电池正极是片。
