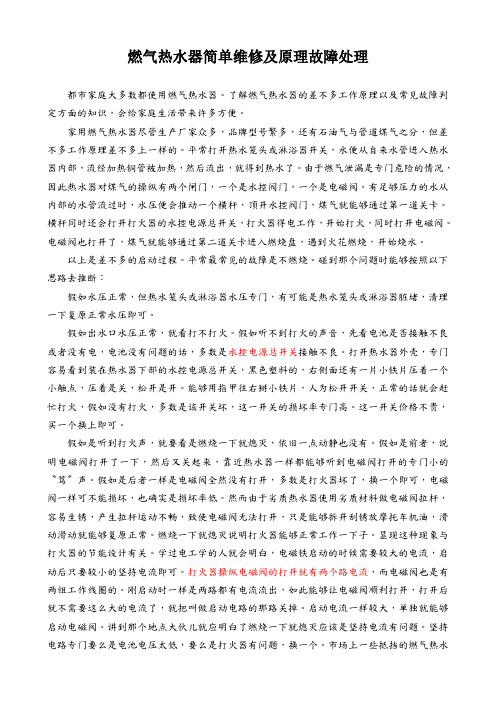

燃气热水器简单维修及原理故障处理
燃气热水器简单维修及原理故障处理都市家庭大多数都使用燃气热水器。
了解燃气热水器的差不多工作原理以及常见故障判定方面的知识，会给家庭生活带来许多方便。
家用燃气热水器尽管生产厂家众多，品牌型号繁多，还有石油气与管道煤气之分，但差不多工作原理差不多上一样的。
平常打开热水笼头或淋浴器开关，水便从自来水管进入热水器内部，流经加热铜管被加热，然后流出，就得到热水了。
由于燃气泄漏是专门危险的情况，因此热水器对煤气的操纵有两个闸门，一个是水控阀门，一个是电磁阀。
有足够压力的水从内部的水管流过时，水压便会推动一个横杆，顶开水控阀门，煤气就能够通过第一道关卡。
横杆同时还会打开打火器的水控电源总开关，打火器得电工作，开始打火，同时打开电磁阀。
电磁阀也打开了，煤气就能够通过第二道关卡进入燃烧盘，遇到火花燃烧，开始烧水。
以上是差不多的启动过程。
平常最常见的故障是不燃烧。
碰到那个问题时能够按照以下思路去推断：假如水压正常，但热水笼头或淋浴器水压专门，有可能是热水笼头或淋浴器脏堵，清理一下复原正常水压即可。
假如出水口水压正常，就看打不打火。
假如听不到打火的声音，先看电池是否接触不良或者没有电，电池没有问题的话，多数是水控电源总开关接触不良。
打开热水器外壳，专门容易看到装在热水器下部的水控电源总开关，黑色塑料的，右侧面还有一片小铁片压着一个小触点，压着是关，松开是开。
能够用指甲往右掰小铁片，人为松开开关，正常的话就会赶忙打火，假如没有打火，多数是该开关坏，这一开关的损坏率专门高。
这一开关价格不贵，买一个换上即可。
假如是听到打火声，就要看是燃烧一下就熄灭，依旧一点动静也没有。
假如是前者，说明电磁阀打开了一下，然后又关起来，靠近热水器一样都能够听到电磁阀打开的专门小的〝笃〞声。
假如是后者一样是电磁阀全然没有打开，多数是打火器坏了，换一个即可，电磁阀一样可不能损坏，也确实是损坏率低。
然而由于劣质热水器使用劣质材料做电磁阀拉杆，容易生锈，产生拉杆运动不畅，致使电磁阀无法打开，只是能够拆开刮锈放摩托车机油，滑动滑动就能够复原正常。
