污水处理厂自控技术规范汇总
4.4自控仪表类技术规格
4.4.1 总 则
一. 原则说明
1、本技术规范不得被认为是详尽无遗的，无论规定与否，卖方应提供组成系统所不可缺少的必要元件、器件、附件、设备和材料等，并在投标报价表中一一列明。仪表应列出单项报价，PLC应分项到板卡。
2、技术规范、设计资料、货物需求一览表及组装图纸等仅对本工程的一些特征作了说明，并非意欲涵盖所有细节。卖方应提供本工程项目－污水厂正常运行所必需的全部设备。
3、买方根据卖方提供的系统和设备材料进行评估，若有缺漏项则按所有卖方的最高投标单价计入投标总价。
4、在技术规范中标注有“★”的条款或参数为强制性条件，卖方必须满足此强制条件，如不满足将导致废标。
二. 投标方的资质要求
投标方应对工业污水处理厂的工艺流程、控制要求、控制方式有较丰富的经验，十分了解本招标范围内各项系统的组成及其设备的使用。
三. 提交文件与图纸
给投标方的图纸作为招标文件的一部分，以帮助卖方准备投标书。
4.4.2 自控系统说明
一．系统综述
根据污水处理厂工艺流程和控制监测参数的分布情况，污水厂自控系统采用集散型控制系统（PLC系统），部分主站下挂远程从站与I/O站的方式，从站的设置根据现场实际情况合理布置。
污水处理厂过程自动控制系统采用分散控制集中管理的原则，由管理层、现场设备控制层以及测量控制设备三层组成，控制系统选用可编程序控制器作为主控制器；控制系统的结构采用采用分散集中的方式。上位机与PLC采用光纤介质的工业以太网环网连接方式，采用工业交换机。现场通讯网络以光纤作为传输介质。
管理层由2台奔腾4型电脑，25寸高分辨率液晶显示器，用于管理整个污水厂的监视与操作，对实时采集的数据进行处理，控制操作以及分析统计等。配置激光打印机打印报警、报表和曲线等。详细情况请参见：招标附图1：自控系统图；自控招标附表1：自控系统主要设备材料表
二．设备性能要求
1、总体要求
1.1 控制系统中的设备应为工业级设备，系统的MTBF不低于100000小时；
1.2 提供的硬件应为原装产品，并提供产品及主要零部件的产地；
1.3 提供的系统软件应为最新版本和正版产品，并提供其产地；
1.4 所有的系统组件（包括监视器）应能在以下电源条件工作：
220VAC±10%，47HZ-53Hz，电压的谐波失真最大到5%，通用数据保护等级符合IEC536；
1.5 系统要求进行防雷保护，应有电源防雷保护、网络防雷保护、主要信号防雷保护；
1.6 自控设备应为模块式结构，方便维护和扩展；
1.7 继电器应是插入式，DIN导轨安装，并配置透明的保护罩与通断指示；
1.8 所有状态和故障信号应引自无源触点；
1.9 应提供对电磁干扰和防雷接地的全面保护
2、控制要求
本工程的操作控制系统对每台需控制的设备设计为手动/自控，手动控制分为机旁按钮箱操作与低压配电屏操作；自动控制分为远程计算机手动控制与PLC程序算法自动控制。
每个具有控制功能的控制箱或控制屏，均应有“本地/上级”操作位置的切换开关，以实现控制设备的上、下级控制。控制的优先次序为就地机旁按钮箱手动控制、低压控制屏控制、自控系统手动或自动控制。就地优先级最高。就地控制方式与远程控制方式应实现“互锁”，以防止误操作。
2.1 手动控制：通过就地按钮箱或低压配电屏上的“起动/停止”按钮或“开/关”开关实现手动控制；
2.2 自动控制：在中心控制室的电脑上设有“手动/自动”两种控制方式
方式，选择自动控制方式，即由PLC系统根据预定的控制程序和算法进行自动控制；选择手动控制方式，即通过电脑上的键盘或鼠标来进行手动调节控制；
当自控系统对某台设备不能实现控制时，将所控设备的手动/自动切换开关，切换到手动状态，通过就地控制箱或控制屏进行手动控制。
3、可编程序控制器（PLC）要求
3.1 自控系统中PLC的所有组件应为同一品牌的产品，采用模块化结构，获得CSA、CE、UL、FM等国际认证；
3.2 所有I/0模块均采用前连接器连接方式并可以带电热插拔；
3.3 I/O点数裕量每种应不少于15%（根据提供的I/O清单并结合自动化工程公司的经验配制）。
3.4工作温度为－10～60℃，湿度为5-98%不结露，适应工业环境和电气干扰的环境下工作；
〓 CPU模块
●32位RISC工业级高性能处理器，处理速度：0.02ms/1000字节，内存不少于256KB，Flash；EPROM 不少于128KB，回路采样周期可调；
●应具有自诊断功能，能连续监测系统功能并记录错误和系统
的特殊事件（如超时、模块更换、冷启动、停机等）；
●CPU平均无故障时间大于100000小时，单个CPU处理能力
数字量大于5000点，模拟量大于200路；
〓 电源模块
供电电压为交流220V， 允许的电网电压的波动范围为±20%，允许的频率波动范围为47-63Hz，应集成抗过载、短路、过压保护功能等；
〓 数字量输入DI模块
●由独立电源供电，电压等级为24VDC，具有光电隔离和浪涌
吸收回路，其中光电隔离器能承受1500V（RMS），1min的绝缘
水平，信号输入电缆长度大于300米；
●应具有接点抖动滤波功能，当接点状态改变后，其持续时间
为4-6ms以上者，才视为有效信息；
●各输入通道可以独立地选择接受信号的方式；
〓 数字量输出DO模块
●继电器输出，带隔离及短路保护，电介质强度为1500V（RMS）、
1min， 隔离电阻大于10MΩ，输出电流的额定值不小于0.75
安培，额定负载电压时，触点的机械寿命不小于10万次；
●数字输出信号持续时间是可控和锁存的；
●数字量输出需外配独立小型机电器；
〓 模拟量输入AI模块
模拟量输入模块输入点数：8点。
模拟量输入的每个通道都可以根据用户的需求设定为：电流（0－20mA，4－20mA）
电压（0－5V，1－5V） 和热电阻等信号类型。
模/数转换至少12bit分辨率，精度：满量程的±0.02％或更好。
模拟量的输入模块应提供端子与端子间、端子与地间的绝缘保护，使之可以承受500VDC或1500VAC峰值电压而不致损坏，可继续正常地工作。
〓 模拟量输出AO模块
模拟量输出模块输出点数：4点。
模拟量输出应是电流（4－20mA）电压（1－5V）可设 ，能够驱动阻抗500欧姆。
模/数转换至少12bit分辨率，精度为：满量程的±0.02%或 更好。
模拟量输出应与其它输出及接地隔离。在一分钟500VDC条件下测试时，隔离电阻至少为1兆欧姆。对于多个输出单元，当每个输出依次接地时，系统功能应能维持。
当负载电阻在0－500欧姆变化时，输出电流变化不大于0.1％。
输出信号内部产生的波动峰峰值、噪音或出现在输出信号上的其它不希望的分量应不超过所选输出范围的0.1％。
4、PLC编程软件
4.1基于Windows、2000/NT环境的编程软件套件，提供一个统一的开发环境，不需要另外订专用网络驱动软件。
4.2符合IEC1131-3标准，提供梯形图、语句表、功能块图等方式，能够集成国际标准的其他高级编程语音，且具有较高的编程效率。
4.3系统采用透明通讯的方式，可以进行远程编程及程序的上、下载；具有内存预测功能，可以掌握内存的用量；采用分层结构，如根据功能分为
主程序、快速执行程序、事件程序等，使系统层次分明，程序执行更有效、快捷。
5、监控计算机（工程师站和操作员站）
CPU: 〉Pentium4 3.0G
硬盘： ≥250GB
内存： ≥2G
显存： ≥516MB
DVD（刻录）
网卡： 10/1000M自适应，工业级硬卡
6、显示器
液晶监视器 可视尺寸：25寸，
最大分辨率：1920x1440，在1600x1200像素时，刷新速度达85KHz
扫描速度：水平：30-100KHz
垂直：50-100KHz
最大带宽：260MHz
认证： TCO99等
工作温度：0-40℃
工作湿度：20%-80%
7、不间断电源（UPS）
形式：在线式；容量：3kVA/
主要技术指标：
（1） 在线式连续工作；
（2） 浪涌吸收符合IEC801-5标准；
（3） 输入电压：174-286VAC
（4） 输出电压：220VAC±1.5%
（5） 电池类型：免维护，悬浮电解溶液，铅酸密封电池，防漏
（6） 通讯端口：RS232
（7） 工作温度：0-40℃
（8） 工作湿度：0-95%
（9） 备用时间：≥30分钟
8、激光打印机
分辨率： ≥600dpi
纸张尺寸： A3/A4
打印速度： ≥15ppm（A4）
首页输出时间：≤15s
预热时间： ≤45s
RAM: ≥4M
接口： IEEE-1248双向并行接口
100BASE-TX
噪声： ≤50dB
9、上位机监控软件
9.1 工厂自动化最通用的监控系统。
9.2 运行于真32位操作系统（WINDOWS NT）和提供事件驱动处理能力，保证数据不会丢失。
9.3 支持多个报警服务器来源，不仅限于本机，报警分成多个等级。操作员可在几个不同的节点同时观察和确认来自多个节点的报警，并能将报警自动写入到磁盘文件中、打印出来。
9.4 提供实时趋势和历史趋势显示，每个趋势图可同时显示8条曲线，支持分布式历史记录系统，如远程数据库，可以夸网络接受数据，可以生成历史数据文件，供其他软件调用（如EXCEL）。
9.5 可以通过网络采集、发送、记录数千个事件、报警、以及各分支的实时和历史数据。
9.6 开放式结构，支持DDE、FASTDDE、NETDDE交换数据。
9.7 准许在关系数据库中访问、修改、创建、删除表格，SQL数据库和HMI之间交换数据，方便与管理数据库连接。
9.8 面向对象的图形和动画链接。
9.9 具有较强的安全机制，为每个访问者建立用户名、访问级、登记密码，并根据访问级授于不同权限。
10、PLC柜要求
主机柜尺寸800W*600D*2200H，每台机柜应不少于20%的插槽和端子富裕
污水处理厂自控系统的设计方案
污水处理厂自控系统的设计方案
一、引言
随着城市化进程的加快，城市污水处理厂的建设和运营愈加重要。污水处理厂的自控系统是保障污水处理过程高效运行的关键因素之一。本文将针对污水处理厂自控系统的设计方案进行探讨，旨在优化污水处理厂运行效率，提高水资源利用率和环境保护水平。
二、污水处理厂自控系统的功能要求
1. 监测与测量功能：自控系统应能够对污水处理厂的污水流量、水质、温度、压力等参数进行实时监测与测量。
2. 控制与调节功能：自控系统应根据监测到的数据，自动控制设备的运行，保证处理过程的稳定性和连续性。
3. 报警与故障诊断功能：自控系统应具备故障自诊断和报警功能，能够快速响应和处理设备故障，提高运行的可靠性。
4. 数据记录与分析功能：自控系统应有完善的数据记录和存储功能，能够将历史数据进行分析，提供科学依据与参考。 5. 远程监控与管理功能：自控系统应支持远程监控与管理，方便操作人员随时了解运行状态和做出相应调整。
三、污水处理厂自控系统的设计方案
1. 系统整体架构设计
根据污水处理厂的实际情况，自控系统的整体架构可包括监测与测量模块、控制与调节模块、报警与故障诊断模块、数据记录与分析模块以及远程监控与管理模块。这些模块之间通过数据总线进行信息传输和交互，实现系统的自动化控制。
2. 监测与测量模块设计
监测与测量模块是自控系统的基础，其设计应覆盖污水处理厂的各个环节。对于污水流量的监测，可以采用超声波流量计或电磁流量计；对于水质参数的监测，可以选择多参数水质在线分析仪器；对于温度和压力的监测，可以采用温度传感器和压力传感器等。
3. 控制与调节模块设计
控制与调节模块负责根据监测到的数据，自动控制处理设备的运行。可采用PLC（可编程逻辑控制器）作为主控制器，通过控制终端对设备进行运行参数的调节和控制。同时，可以集成PID控制算法，实现对处理过程的精确控制。
4. 报警与故障诊断模块设计

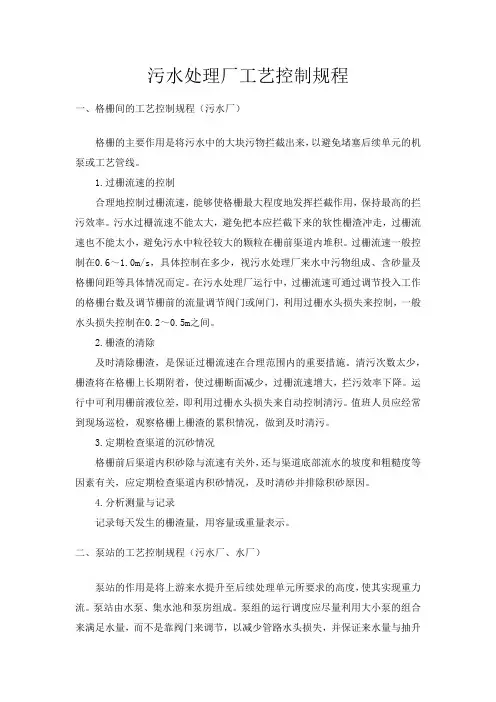

污水处理厂工艺控制规程
污水处理厂工艺控制规程
一、格栅间的工艺控制规程（污水厂）
格栅的主要作用是将污水中的大块污物拦截出来，以避免堵塞后续单元的机泵或工艺管线。
1.过栅流速的控制
合理地控制过栅流速，能够使格栅最大程度地发挥拦截作用，保持最高的拦污效率。污水过栅流速不能太大，避免把本应拦截下来的软性栅渣冲走，过栅流速也不能太小，避免污水中粒径较大的颗粒在栅前渠道内堆积。过栅流速一般控制在0.6～1.0m/s，具体控制在多少，视污水处理厂来水中污物组成、含砂量及格栅间距等具体情况而定。在污水处理厂运行中，过栅流速可通过调节投入工作的格栅台数及调节栅前的流量调节阀门或闸门，利用过栅水头损失来控制，一般水头损失控制在0.2～0.5m之间。
2.栅渣的清除
及时清除栅渣，是保证过栅流速在合理范围内的重要措施。清污次数太少，栅渣将在格栅上长期附着，使过栅断面减少，过栅流速增大，拦污效率下降。运行中可利用栅前液位差，即利用过栅水头损失来自动控制清污。值班人员应经常到现场巡检，观察格栅上栅渣的累积情况，做到及时清污。
3.定期检查渠道的沉砂情况
格栅前后渠道内积砂除与流速有关外，还与渠道底部流水的坡度和粗糙度等因素有关，应定期检查渠道内积砂情况，及时清砂并排除积砂原因。
4.分析测量与记录
记录每天发生的栅渣量，用容量或重量表示。
二、泵站的工艺控制规程（污水厂、水厂）
泵站的作用是将上游来水提升至后续处理单元所要求的高度，使其实现重力流。泵站由水泵、集水池和泵房组成。泵组的运行调度应尽量利用大小泵的组合来满足水量，而不是靠阀门来调节，以减少管路水头损失，并保证来水量与抽升量一致；水泵的开停次数不可过于频繁，各台泵的投运次数及时间应基本均匀。运行时注意各种仪表指针的变化，例如，真空表、压力表、电流表、轴承温度表、油位指示的变化。若指针发生偏位或跳动，应查明原因，及时解决。同时做好运行记录，每班应记录的内容有：主要仪表的显示值，各时段水泵投运的台号，异常情况及其处理结果。
污水处理厂自动化控制系统
污水处理厂自动化控制系统
正文：
一、引言
污水处理厂自动化控制系统是现代污水处理厂中必不可少的组成部分。它通过自动化技术和控制策略，对污水处理过程进行监测、控制和优化，以确保污水处理厂的稳定运行和处理效果的提升。本文档旨在对污水处理厂自动化控制系统进行详细的介绍，包括系统组成、工作原理、功能模块等方面的内容。
二、系统组成
1. 自动监测系统：包括污水流量、水质参数、设备运行状态等监测装置，用于实时采集数据并传输给控制系统。
2. 控制系统：由PLC（可编程逻辑控制器）或DCS（分布式控制系统）等硬件设备和控制软件构成，用于对污水处理过程进行控制和调节。
3. 数据采集与存储系统：用于存储和管理监测数据，可通过数据库或云平台实现。
4. 人机界面（HMI）：包括触摸屏、监视器等设备，用于操作人员与系统进行交互。 5. 通信网络：用于实现监测数据的传输和系统之间的联网通信。
三、工作原理
1. 数据采集：自动监测系统实时采集污水流量、水质参数等数据，并传输给控制系统。
2. 数据处理：控制系统对采集的数据进行处理，进行特征提取、故障诊断等分析，并相应的控制策略。
3. 控制策略执行：控制系统根据控制策略，控制污水处理厂各个设备的运行，调节处理参数，实现对污水处理过程的控制和优化。
4. 监测和调节：控制系统实时监测污水处理厂各个设备的运行状态和水质参数，根据实时数据进行调节和优化，以保证系统的稳定运行和处理效果的提升。
四、功能模块
1. 设备控制：控制系统对污水处理厂中的设备进行开关控制、运行参数调节等。
2. 过程控制：控制系统对污水处理过程中的各个阶段进行控制和优化。
3. 报警和故障处理：控制系统对设备故障和异常状态进行监测，并及时发出报警信号，并提供故障诊断和处理方案。 4. 数据监测与分析：控制系统实时监测污水处理厂的运行状态和水质参数，对数据进行处理和分析，监测报表和趋势图等。
5. 用户管理：控制系统提供用户管理功能，包括用户权限管理、操作记录查询等。
污水处理厂自控系统工艺介绍
污水处理厂自控系统工艺介绍
污水处理厂位于市区或者市郊，出水排入河流，水质达到国家一级排放标准。
工程采用水解－AICS 处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂
物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水
解池出水自流入 AICS 进行好氧处理，出水达标提升排入河流。 AICS 反应器为改进 SBR
的一种。其工艺流程如下图 1 所示：
污水处理厂自控系统设计的原则
从污水处理厂的工艺流程可以看出，主要工艺 AICS 反应器是改进 SBR 的一种，需要
周期运行， AICS 反应器的进水方向调整、厌氧好氧状态交替、沉淀反应状态轮换都有电动
设备支持， 大量的电动设备的开关都需要自控系统来完成，因此自控系统对整个周期的正确
运行操作至关重要。而且好氧系统作为整个污水处理工艺能量消耗的大户，它的自控系统优
化程度越高，整个污水处理工艺的运行费用也会越低，这也说明了自控系统在整个处理工艺
中的重要性。
为了保证污水厂生产的稳定和高效，减轻劳动强度，改善操作环境，同时提高污水厂的
现代化生产管理水平，在充分考虑本污水处理工艺特性的基础上，将建设现代化污水处理厂
的理念融入到自控系统设计之中，本自控系统设计遵循以下原则： 先进合理、 安全可靠、经
济实惠、开放灵便。
自控系统的构建
污水处理厂的自控系统是由现场仪表和执行机构、 信号采集控制和人机界面 (监控) 设
备三部份组成。 自控系统的构建主要是指三部份系统形式和设备的选择。 本执行机构主要是
根据工艺的要求由工艺专业确定， 预留自控系统的接口， 仪表的选择将在后面的部份进行描
述。信号采集控制部份主要包括基本控制系统的选择以及系统确定后控制设备和必须通讯网
络的选择。人机界面主要是指中控室和现场值班室监视设备的选择。
1、 基本系统的选择
目前用于污水处理厂自控系统的基本形式主要有三种 DCS 系统、现场总线系统和基于
污水处理厂设备电气自控及工艺调试方案
污水处理厂设备电气自控及工艺调试方案
一、设备调试方案：
1.设备检查：确保所有设备按照设计要求正确安装和连接。
2.电机调试：检查电机的运行情况，如电流、电压等是否符合要求，并进行必要的调整。
3.泵站调试：检查泵站的泵浦运行状态，检查泵浦的流量和压力，确保泵浦稳定工作。
4.曝气装置调试：检查曝气设备是否正常工作，调整曝气压力和曝气量。
5.污泥脱水设备调试：检查污泥脱水设备的运行情况，调整设备的压力和流量，确保脱水效果良好。
6.气体收集设备调试：检查气体收集装置的连接和泄漏情况，并调整设备的负压。
二、电气调试方案：
1.电气设备检查：检查所有电气设备的接线是否正确，电气设备的接地是否良好，并进行必要的修复和改进。
2.开关设备调试：检查开关设备的正常运行情况，进行必要的调整和维修。
3.控制柜调试：检查控制柜的连接和接线情况，检查控制柜内的电气元件是否正常工作。 4.特殊设备调试：对于特殊电气设备，如变频器、PLC等，进行必要的配置和调试，确保设备正常工作。
三、自控调试方案：
1.控制系统检查：检查自控系统的所有仪表的连接情况，调整仪表的参数和量程。
2.控制系统调试：对控制系统进行功能测试，检查自控系统的运行状态，并进行必要的调整。
3.数据监测与记录：对自控系统的数据监测功能进行测试，并对数据进行记录和分析。
四、工艺调试方案：
1.污水处理工艺流程检查：检查工艺流程中的各个环节和操作是否符合设计要求，进行必要的调整和改进。
2.污水处理效果检测：对处理后的污水进行水质检测，确保处理效果达到国家和地方标准。
3.工艺参数调整：根据实际情况，对污水处理工艺中的各个参数进行调整，以达到最佳的处理效果。
以上是一份大致的污水处理厂设备、电气、自控以及工艺调试方案，可以根据具体的需求和情况进行进一步的详细制定和调整。
污水处理厂自控系统设备配置要求
污水处理厂自控系统设备配置要求
1.传感器和仪器设备：
传感器是自控系统的“眼睛”和“耳朵”，用于实时监测污水处理厂的运行状态。主要包括流量传感器、浊度传感器、氨氮传感器、PH传感器、温度传感器等。这些传感器需要具有高精度、高可靠性和抗干扰能力，能够稳定地输出准确的数据。
2.控制器和执行器：
控制器是自控系统的“大脑”，通过对传感器的数据进行处理和分析，控制执行器的运行，实现对污水处理过程的控制和调节。常见的控制器设备包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）等。执行器包括电磁阀、隔膜泵、电动阀门等，用于控制污水处理过程中的流量、压力、液位等参数。
3.数据采集与传输设备：
污水处理厂自控系统需要能够对传感器数据进行采集，并将采集到的数据传输给控制器进行处理。常见的数据采集设备包括数据采集仪、远程终端单元等。数据传输方式可以选择有线传输方式，例如以太网、Modbus等，也可以选择无线传输方式，例如无线传感器网络、GPRS等。
4.监控和调试设备：
为了保证自控系统的稳定运行，需要配备监控和调试设备。监控设备包括人机界面（HMI）和监控软件，用于显示和记录自控系统的各种参数、趋势图、报警等信息。调试设备包括示波器、电表等，用于对自控系统进行调试和维护。 5.系统控制与管理设备：
为了方便对自控系统进行远程控制和管理，需要配备远程操作设备和管理软件。远程操作设备可以是个人电脑、平板电脑、手机等，通过网络远程登录系统进行监控和调试。管理软件用于对污水处理厂的自控系统进行配置、参数设定、数据管理等。
总之，污水处理厂自控系统设备配置要求包括传感器和仪器设备、控制器和执行器、数据采集与传输设备、监控和调试设备、系统控制与管理设备等方面。这些设备需要具备高精度、高可靠性和抗干扰能力，能够实时监测和控制污水处理过程，确保污水处理厂的稳定运行。同时，还需要具备远程控制和管理的功能，方便对自控系统进行远程操作和维护。
污水处理厂运行规范
污水处理厂运行规范
随着城市化进程的加快和人口的增长，污水处理成为一个日益重要的问题。为了保护环境,保障人民健康,污水处理厂必须遵循一系列规范和标准。本文将重点介绍污水处理厂运行规范，包括操作规程、设备维护和检修、污泥处理以及水质监测等方面。
一、操作规程
1. 污水处理流程
污水处理厂应具备清水处理、污水预处理、沉淀和过滤等环节。操作人员必须熟悉处理流程，并按照先后顺序执行各个操作步骤。
2. 污水采样与监测
为了确保处理效果，操作人员应定期抽取污水样本进行水质监测。操作人员应严格按照监测标准进行采样，并将监测结果记录在相应的监测表中。
3. 设备操作
操作人员必须掌握各种设备的操作技能，保证设备运行正常。操作人员应遵守设备操作规程，定期检查设备并进行维护，如出现设备故障，应及时报修并记录故障情况。
二、设备维护和检修
1. 定期保养 操作人员应定期检查设备的正常运行状况，保持设备干净、无漏水、无异常噪音和过热现象。定期清洗设备，并检查设备的紧固件是否松动。
2. 故障排除
如果发现设备存在故障，操作人员应及时采取措施进行排除。对于一些常见故障，操作人员应学会自行处理，对于一些复杂的故障，需及时报修并等待维修人员到场处理。
3. 废弃设备处理
废弃设备应按照相关规定进行妥善处理，不能任意丢弃或随意拆卸。废弃设备中的有害物质应经过专业单位处理后，再进行回收利用或安全处置。
三、污泥处理
1. 污泥脱水与干化
对于污水处理过程中产生的污泥，应进行脱水处理。操作人员应掌握污泥脱水设备的操作方法，确保脱水效果。脱水后的污泥还需进行干化处理，降低其含水率和体积。
2. 污泥处置
处理后的污泥应按照环境保护要求进行分类处理。对于能够回收利用的污泥，应经过安全处理后，可以作为肥料或能源的再利用。对于有害污泥，应进行专门处理，并严禁将其随意排放到环境中。 四、水质监测
1. 监测项目
对于处理后的水质，应定期进行监测。常见监测项目包括COD（化学需氧量）、BOD（生化需氧量）、氨氮、SS（悬浮物）、PH值等。操作人员应按照相关标准进行取样和监测。
污水处理常用规范
污水处理常用规范
【说明】本汇总为对污水处理设计中常用的设计手册、国家规范、标准、规定的整理收集，因时间仓促及水平所限,可能存在遗漏或错误,仅供同行参考。
一、水处理设计手册
《给水排水设计手册（第5册）－城镇排水》（第二版）
《给水排水设计手册（第6册）－工业排水》（第二版)
《三废处理工程技术手册(废水卷）》（北京水环境技术与设备研究中心等主编）
《环境工程手册―水污染防治卷》（张自杰主编）
二、通用水处理规范
城镇给水排水技术规范GB50788—2012
室外排水设计规范 GB50014—2006（2011年版）
建筑给水排水设计规范GB50015-2003(2009年版)
建筑中水设计规范GB50336-2002
污水再生利用工程设计规范GB50335—2002
城市污水处理厂运行、维护及安全技术规程CJJ60-2011
污水处理设备安全技术规范 GB/T 28742—2012
城镇污水处理厂污泥处理处置技术指南(试行）
水污染治理工程技术导则HJ2015-2012
三、农村水处理规范
福建省农村生活污水处理技术指南（省住建厅2011。6)
东南地区农村生活污水处理技术指南(试行）（住建部2010.9）
东北地区农村生活污水处理技术指南（试行)(住建部2010.9)
西北地区农村生活污水处理技术指南(试行）(住建部2010.9）
西南地区农村生活污水处理技术指南（试行）(住建部2010。9) 中南地区农村生活污水处理技术指南(试行）（住建部2010。9）
村庄污水处理设施技术规程CJJ/T163-2011
四、民用水处理规范
医院污水处理设计规范CECS07:2004
医院污水处理工程技术规范HJ2029—2013
医院污水处理技术指南（环发［2003]197 号)
游泳池给水排水工程技术规程CJJ122-2008
生活垃圾渗沥液处理技术规范CJJ150-2010
生活垃圾填埋场渗滤液处理工程技术规范（试行）HJ564-2010
污水处理企业的技术标准与质量控制
污水处理企业的技术标准与质量控制
随着城市化进程的快速推进，污水处理成为了保护环境、维护生态平衡的关键工作之一。污水处理企业在履行社会责任的同时，也面临着技术标准与质量控制的重要挑战。本文将探讨污水处理企业的技术标准与质量控制，以期帮助企业提高技术水平，保证处理效果。
1. 技术标准的制定
污水处理企业的技术标准制定是确保治理效果和质量的关键环节。制定技术标准需要考虑以下几个方面：
1.1 法律法规及环保要求：技术标准应符合国家法律法规及相关环保要求，确保处理过程和结果符合规定。
1.2 技术先进性：应借鉴国内外先进水平、行业共识和技术创新，确保企业的污水处理技术达到行业领先水平。
1.3 可行性和经济性：技术标准制定应结合企业实际情况和经济能力，确保技术措施可行且具有良好的经济效益。
2. 污水处理设备与工艺的选择
2.1 设备选择：污水处理企业应根据技术标准要求，选择符合要求的处理设备。常用设备包括格栅除渣机、沉砂池、曝气机、二沉池等。设备选型应考虑处理规模、水质特点和处理效果等因素。 2.2 工艺选择：根据水质特点、处理要求和处理能力等因素，选择合适的处理工艺。例如，常用的处理工艺包括活性污泥法、生物膜法、深度过滤法等。不同工艺的选择应综合考虑技术和经济因素。
3. 监测与数据分析
3.1 水质监测：污水处理企业应建立完善的水质监测系统，对进水和出水进行定期、全面的监测。监测数据可以帮助企业了解处理效果，及时调整工艺和设备。
3.2 数据分析：通过对监测数据进行分析，污水处理企业可以评估处理效果，发现问题和改进空间。同时，数据分析也有助于制定更科学的技术标准和工艺流程。
4. 质量控制与运维管理
4.1 质量控制：污水处理企业应建立健全的质量控制体系，进行全面的质量控制。包括设备运行监测、工艺参数调整、处理效果评估等方面的控制措施，以确保处理质量的稳定性和可靠性。
4.2 运维管理：污水处理企业应加强设备维护、处理工艺优化等方面的运维管理。定期维护设备，保证其正常运行；同时，针对处理效果和工艺流程进行优化调整，提高处理效率和效果。
污水处理厂自动控制系统与方案
污水处理厂自动控制系统与方案
一、引言
污水处理厂是为了保护环境和人民身体健康而建设的重要设施。为了提高处理效率和降低运营成本，自动控制系统在污水处理厂中起着关键作用。本文将详细介绍污水处理厂自动控制系统的设计方案，包括系统组成、功能模块和实施步骤。
二、系统组成
污水处理厂自动控制系统主要由以下几个组成部份构成：
1. 传感器：用于监测污水处理过程中的关键参数，如流量、浊度、温度等。
2. 控制器：根据传感器提供的数据，控制污水处理设备的运行状态和参数设定。
3. 执行器：根据控制器的指令，控制污水处理设备的启停、调节和维护等操作。
4. 数据采集系统：负责将传感器采集到的数据传输给控制器进行处理和分析。
5. 人机界面：提供操作界面和数据展示功能，方便操作人员进行监控和管理。
三、功能模块
污水处理厂自动控制系统的功能模块主要包括以下几个方面：
1. 进水监测与控制：通过传感器监测进水的流量和水质，根据设定的参数进行自动调节，确保进水达到处理要求。
2. 污水处理过程控制：根据处理工艺要求，通过控制器对污水处理设备进行自动调节，如调节曝气时间、搅拌速度等，以达到最佳处理效果。
3. 水质监测与调节：通过传感器监测处理后的出水水质，根据设定的水质标准进行自动调节，以保证出水水质符合排放标准。 4. 故障报警与维护：系统能够监测设备运行状态，一旦发现异常情况，及时报警并提供相应的维护建议，以保证设备正常运行。
5. 数据记录与分析：系统能够记录处理过程中的关键参数，并对数据进行分析，为运营管理提供科学依据。
四、实施步骤
1. 系统需求分析：根据污水处理厂的规模和处理要求，确定自动控制系统的功能和性能需求。
2. 设计方案制定：根据需求分析结果，制定自动控制系统的硬件和软件设计方案，包括传感器选型、控制器配置、数据采集系统设计等。
3. 系统集成与调试：按照设计方案，进行系统硬件的安装和软件的编程，进行系统集成和调试，确保系统各功能模块正常运行。
